Gehrungslade zum Schneiden von Bögen und T-Stücke

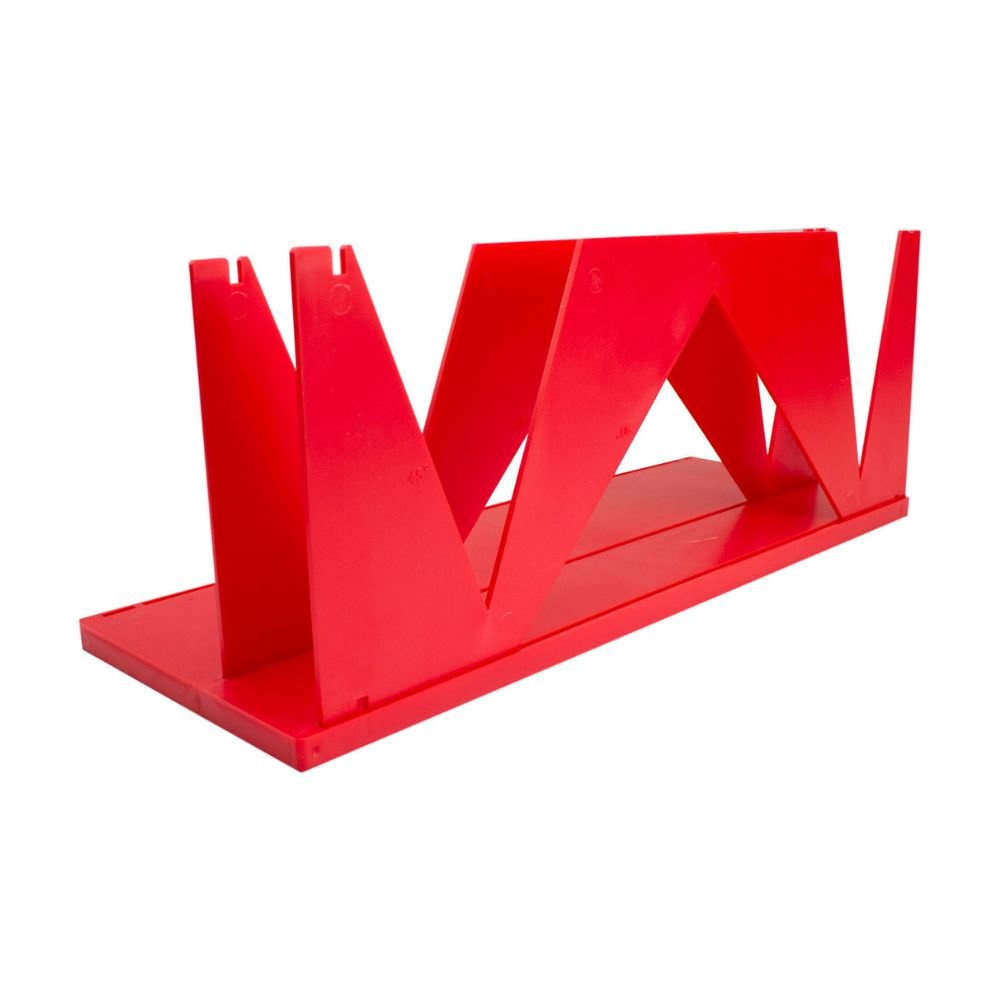

Gehrungslade aus roten Kunststoff. Perfekt zum Zuschneiden von Bögen und T-Stücken aus Rohrisolierungen.
Eine komplette Isolierung der Heizungs- und Sanitäranlage gewährleistet ein Maximum an Energieersparnis und spart viel Geld. Dazu zählen nicht nur Rohrleitungen,
sondern natürlich auch Bögen, T-Stücke und div. Absperrventile. Mit dieser Gehrungslade hast Du ein perfektes Werkzeug zur Hand um Bögen und T-Stücke einfach,
schnell und professionell zu schneiden.
Isoliere zuerst die Bögen oder T-Stücke und erst dann die dazwischen liegenden geraden Leitungen.
Auf diese Art und Weise gelingt die Isolierung schnell und professionell.
- Extrem vielseitig und flexibel
- Einfache und schnelle Anwendung
- Ideal zum Schneiden von Bögen und T-Stücken
- 3 Einschnittmöglichkeiten der Rohrisolierung (30°, 45° und 90°)
- Einfaches Stecksystem, schnelle Montage
- Perfektes Zubehör für eine Professionelle Isolierung

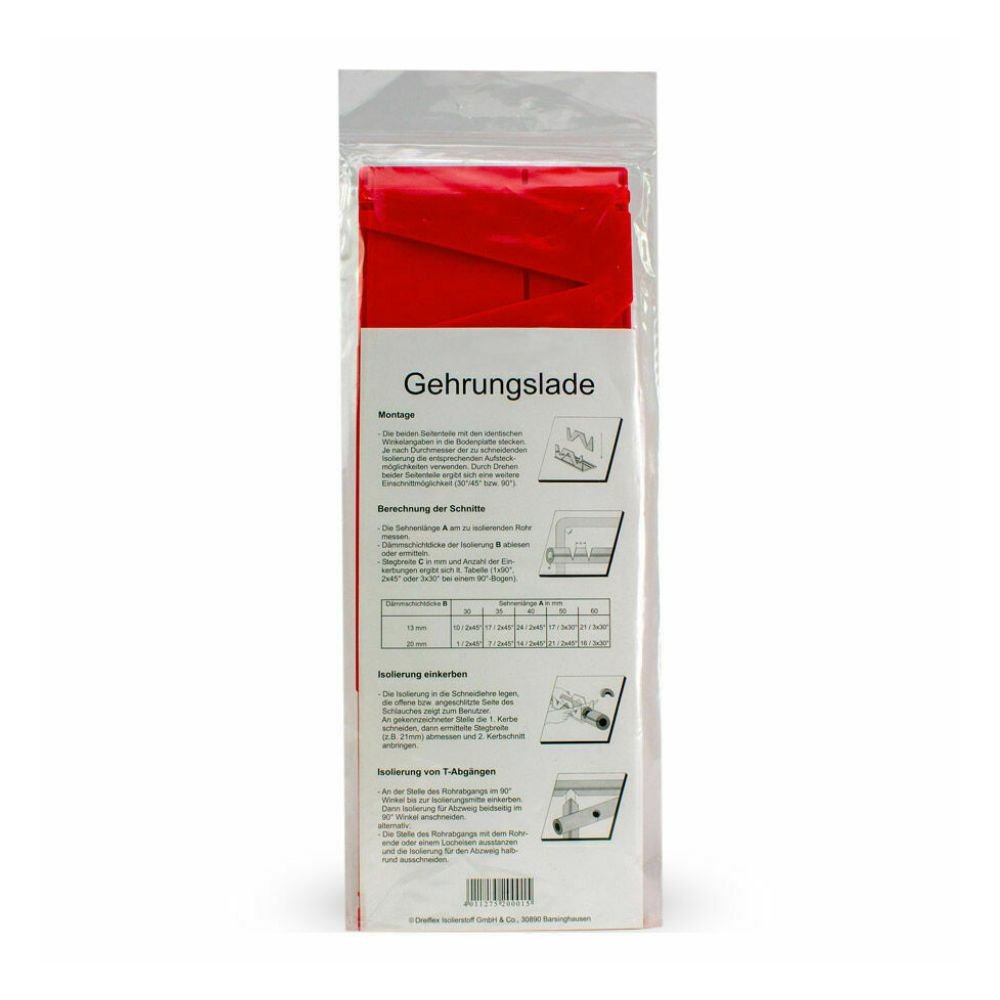

- Folgende Schneideanleitung wird mitgeliefert
Einfache Montage:
Die beiden Seitenteile mit den identischen Winkelangaben in die Bodenplatte stecken.
Je nach Durchmesser der zuschneidenden Isolierung die entsprechende Aufsteckmöglichkeit verwenden.
Durch drehen beider Seitenteile ergibt sich eine weitere Einschnittmöglichkeit (30°/45° bzw. 90°).

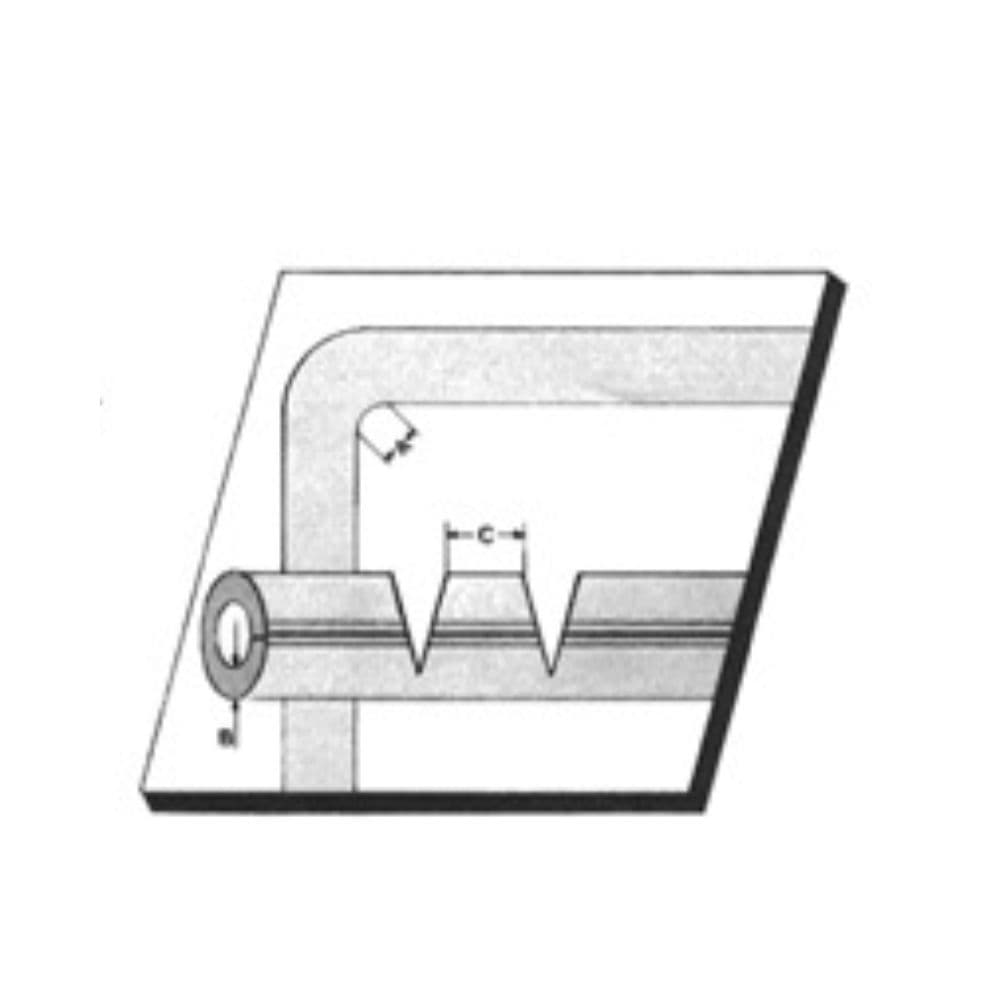

Berechnung der Schnitte:
Die Sehnenlänge A am zu isolierenden Rohr messen.
Dämmschichtdicke der Isolierung B ablesen oder ermitteln.
Stegbreite C in mm und Anzahl der Einkerbungen ergibt sich lt. Tabelle (1x90°, 2x 45° oder 3x30° bei einem 90° Bogen)
| Dämmschichtdicke B | Sehnenlänge A in mm | ||||
| 30 | 35 | 40 | 50 | 60 | |
| 13mm | 10/ 2x45° | 17/ 2x45° | 24/ 2x45° | 17/ 3x30° | 21/ 3x30° |
| 20mm | 1/ 2x 45° | 7/ 2x45° | 14/ 2x45° | 21/ 2x45° | 16/ 3x30° |

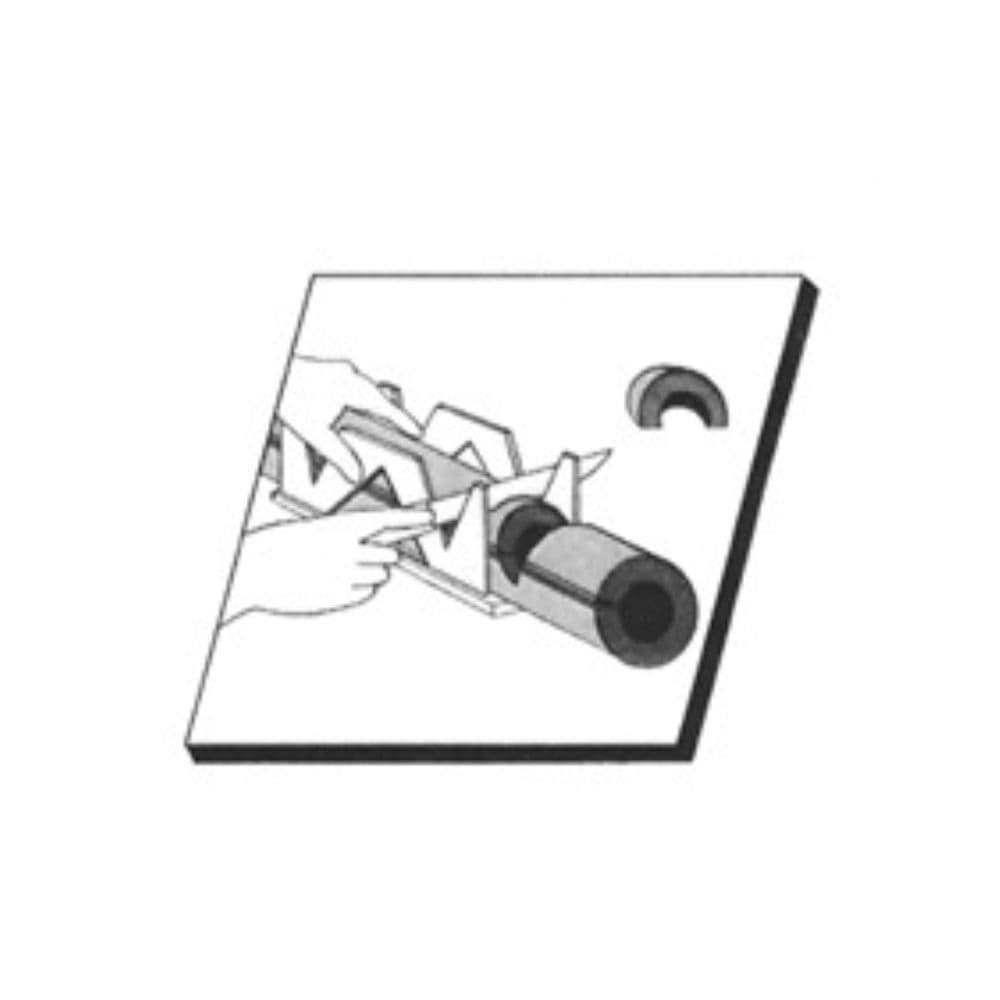

Isolierung einkerben:
Die Isolierung in die Schneidlehre legen, die offene bzw. angeschlitzte Seite des Schlauches zeigt zum Benutzer.
An gekennzeichneter Stelle die 1. Kerbe schneiden, dann ermittelte Stegbreite (z.B. 21mm) abmessen und 2. Kerbschnitt anbringen.

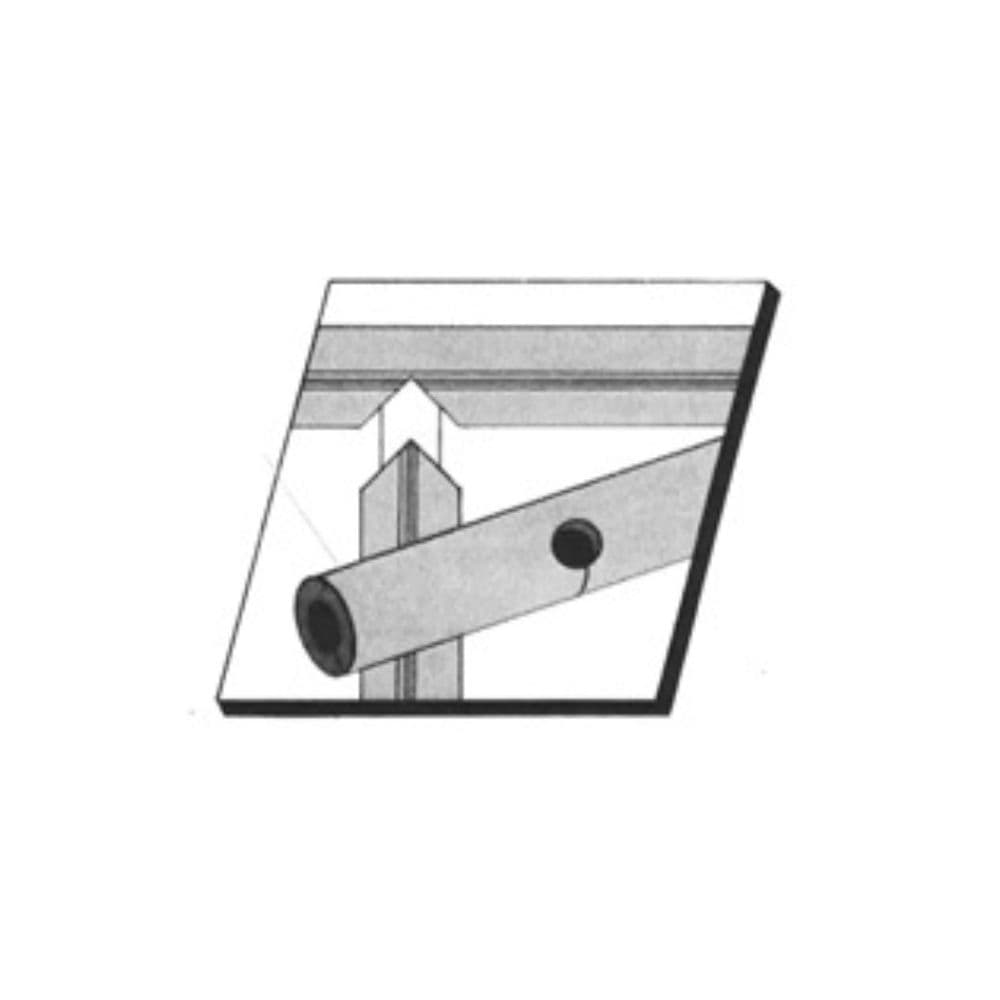

Isolierung von T-Abgängen:
An der Stelle des Rohrabgangs im 90°Winkel bis zur Isolierungsmitte einkerben.
Dann Isolierung für Abzweig beidseitig im 90°Winkel anschneiden.
Alternativ:
Die Stelle des Rohrabgangs mit einem Rohrende oder einem Locheisen ausstanzen und die Isolierung für den Abzweig halbrund ausschneiden.
Key Specifications
Our Insulation Miter Box is made from durable red plastic, perfect for precisely cutting pipe insulation. It offers three cutting angles (30°, 45°, and 90°) to accommodate various fitting needs. This tool ensures your heating and plumbing systems are insulated correctly, saving you money on energy costs. Proper use and the right angle will make a big difference when installing pipe insulation.
Technical Specifications
| Material | Red Plastic |
| Cutting Angles | 30°, 45°, and 90° |
| Application | Pipe Insulation |
