Kurz erklärt: Das Verlegen von Heizungsrohren erfordert sorgfältige Planung, das richtige Material und präzises Arbeiten. Sie beginnen mit der Festlegung des Rohrverlaufs, wählen zwischen Mehrschichtverbundrohr oder Kupfer und achten auf eine korrekte Gefälleplanung. Die fachgerechte Dämmung aller Rohre in unbeheizten Bereichen ist entscheidend für die Energieeffizienz. Diese Anleitung führt Sie durch die wesentlichen Schritte.
Heizungsrohre verlegen: DIY Anleitung für effiziente Wärme
Die eigene Heizungsinstallation ist ein ambitioniertes Projekt. Sie sparen Kosten und gewinnen Kontrolle über die Wärmeversorgung in Ihrem Haus. Der Schlüssel liegt in der Vorbereitung.
Diese Anleitung zeigt Ihnen die wesentlichen Schritte. Sie erfahren, wie Sie Material wählen, Rohre fachgerecht verlegen und Energieverluste minimieren.
Was Sie vor dem Verlegen der Rohre planen müssen
Eine Skizze ist unverzichtbar. Zeichnen Sie den Grundriss und markieren Sie alle Heizkörper sowie den Standort des Kessels. Der Rohrverlauf verbindet diese Punkte auf dem kürzesten Weg.
Berücksichtigen Sie dabei Türdurchbrüche und tragende Wände. Planen Sie Zugänge für eventuelle spätere Reparaturen ein. Kalkulieren Sie die benötigte Rohrlänge großzügig.
Die Wahl des Materials entscheidet über Arbeitsaufwand und Haltbarkeit. Für Einsteiger eignen sich Aluverbundrohre besonders gut.
Profi-Tipp
Legen Sie den Rohrverlauf zuerst mit einer Schnur oder Kreide auf dem Boden aus. So erkennen Sie Konflikte mit anderen Installationen wie Elektroleitungen frühzeitig und können den Verlauf optimieren.
Welches Rohrmaterial ist für die DIY-Heizungsinstallation geeignet?
Sie haben im Wesentlichen zwei Optionen: Mehrschichtverbundrohr oder Kupferrohr. Beide haben ihre Vor- und Nachteile.
Mehrschichtverbundrohr ist flexibel und einfach zu verarbeiten. Sie schneiden es mit einer Rohrschere und verbinden es mit speziellen Press- oder Steckfittings. Es ist korrosionsfrei und für Fußbodenheizungen ideal.
Kupferrohr ist sehr langlebig und hat eine exzellente Wärmeleitfähigkeit. Die Verbindung erfolgt durch Verlöten, was mehr Übung erfordert. Es ist zudem teurer und anfällig für Kalk in Regionen mit hartem Wasser.
„Die Entscheidung zwischen Verbund und Kupfer hängt stark von der eigenen handwerklichen Erfahrung ab. Für den ambitionierten Laien ist das Presssystem mit Verbundrohr der sicherere Weg zu einer dichten Installation.“
Das Werkzeug für die Rohrverlegung
Neben dem Material benötigen Sie das passende Werkzeug. Für Mehrschichtverbundrohr: eine scharfe Rohrschere, eine Abisolierzange für die Kunststoffschicht und eine Presszange für die Fittings.
Für Kupferrohr: eine Metallsäge oder Rohrschneider, eine Rohrquetschzange, eine Propan-Sauerstoff-Lötlampe und Lot. Ein Entgrater für die Rohrinnenkante ist essentiell.
Unabhängig vom Material: Ein Wasserwaage, ein Bleistift, ein Maßband und ein Bohrhammer für Wanddurchführungen. Denken Sie an Schutzkleidung wie Handschuhe und eine Schutzbrille.
Wie verlegen Sie Heizungsrohre fachgerecht?
Beginnen Sie mit der Montage der Heizkörper an den Wänden. So haben Sie genaue Anschlusspunkte für Ihre Rohrleitungen. Folgen Sie dann Ihrer geplanten Wegführung.
Rohre in Wänden verlegen Sie in senkrechten oder waagerechten Schlitzen. Decken Sie die Rohre nach dem Verlegen mit einem schnell härtenden Mauermörtel ab. In Fußbodenaufbauten liegen die Rohre in Dämmstreifen oder werden einbetoniert.
Wichtiger Hinweis
Schneiden Sie Rohre immer im rechten Winkel ab. Ein schiefer Schnitt verhindert eine dichte Verbindung in den Fittings. Kontrollieren Sie jeden Schnitt mit der Wasserwaage oder einer Schablone.
Bei langen, geraden Strecken müssen Sie die Wärmeausdehnung berücksichtigen. Rohre dehnen sich bei Erwärmung aus. Verwenden Sie daher feste und lose Rohrschellen im Wechsel oder planen Sie Dehnungsbögen ein.
Die Verbindungstechnik ist kritisch. Bei Pressfittings müssen Sie den Pressvorgang sauber und vollständig ausführen. Ein hörbares Klicken der Presszange bestätigt den korrekten Sitz. Bei gelöteten Kupferverbindungen muss das Lot gleichmäßig in den Spalt zwischen Fitting und Rohr ziehen.
„Der häufigste Fehler bei DIY-Installationen ist Zeitdruck beim Verbinden. Lassen Sie sich pro Fitting die nötige Minute Zeit. Eine undichte Stelle nach der Inbetriebnahme verursacht den zehnfachen Aufwand für die Reparatur.“
Besonderheiten bei der Fußbodenheizung
Die Verlegung einer Fußbodenheizung folgt einem anderen Prinzip. Hier werden lange, durchgehende Rohrschleifen ohne Unterbrechung verlegt. Sie verhindern so eine hohe Anzahl potenziell undichter Verbindungsstellen im Estrich.
Verwenden Sie ein Verlegesystem mit Noppenplatten oder Dämmmatten mit vorgezeichnetem Raster. Das erleichtert die Arbeit und gewährleistet gleichmäßige Abstände. Halten Sie den Verlegeabstand konstant, meist zwischen 10 und 20 Zentimetern.
Rohrschleifen sollten eine maximale Länge nicht überschreiten, um den Strömungswiderstand im System nicht zu hoch werden zu lassen. Informationen hierzu finden Sie in den technischen Daten der Rohre und der Heizungspumpe.
Warum ist die Dämmung der Heizungsrohre entscheidend?
Unisolierte Heizungsrohre sind reine Energieverschwender. In unbeheizten Kellerräumen geben sie Wärme an die Umgebung ab, die im Heizkörper dann fehlt. Das erhöht Ihre Heizkosten direkt.
Eine Dämmung reduziert diese Verluste auf ein Minimum. Sie sorgt außerdem dafür, dass Warmwasserleitungen länger warm bleiben und verhindert bei Kaltwasserleitungen die Bildung von Kondenswasser.
Zusätzlicher Rat
Dämmen Sie nicht nur die Vorlaufleitungen, sondern immer auch die Rücklaufleitungen. Auch hier herrschen noch Temperaturen von oft über 30 Grad Celsius. Eine komplette Dämmung aller Leitungen im unbeheizten Bereich ist der effiziente Standard.
Die Dicke der Dämmung sollte dem Rohrdurchmesser und der Umgebungstemperatur entsprechen. Für Standard-Heizungsrohre im Keller ist eine Dämmstärke von mindestens 20 Millimetern empfehlenswert. Nutzen Sie unsere Auswahl an Isolierung für Heizungsrohre.

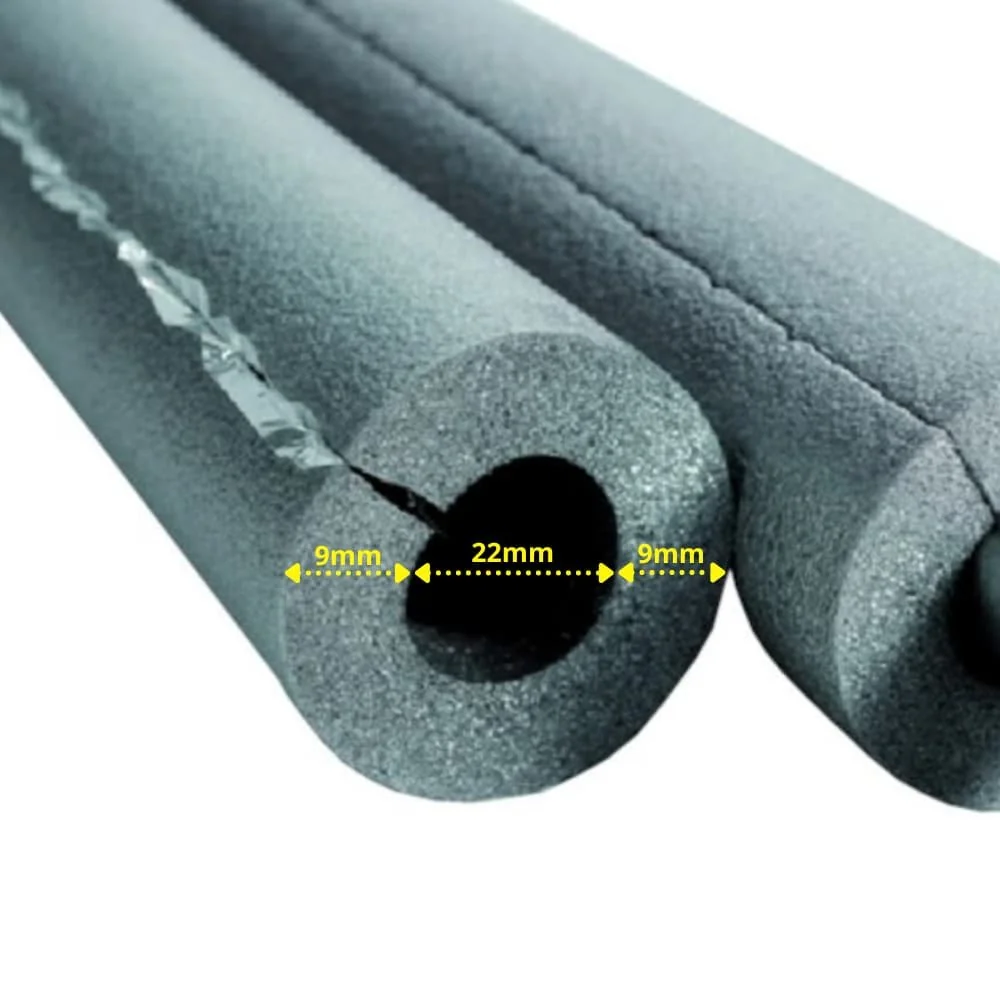

Selbstklebende Isolierschläuche sind die einfachste Lösung für den Nachrüstfall. Sie schlitzen den Schlauch der Länge nach auf, stecken ihn über das Rohr und drücken die Klebelasche fest. Achten Sie auf einen lückenlosen Sitz, besonders an Eckstücken und T-Stücken.
Dämmung an Armaturen und Verbindungen
Vergessen Sie nicht die Dämmung von Armaturen wie Ventilen und Pumpen sowie von Verbindungsstellen. Hierfür gibt es spezielle Dämmformen oder Sie verwenden flexible Dämmmatten, die Sie zuschneiden und mit Klebeband fixieren.
Jede ungedämmte Stelle wird zur Schwachstelle. Die Energieeinsparverordnung (EnEV) schreibt die Dämmung von Heizungs- und Warmwasserleitungen in unbeheizten Bereichen gesetzlich vor.
Wie schließen Sie die Rohre an den Heizkessel an?
Dieser finale Schritt bleibt dem Fachmann vorbehalten. Der Anschluss an den Wärmeerzeuger und die Inbetriebnahme der gesamten Anlage unterliegen gesetzlichen Vorschriften und müssen von einem konzessionierten Heizungsinstallateur durchgeführt werden.
Sie als Bauherr können die Vorarbeit leisten. Verlegen Sie die Rohre bis zu den geplanten Anschlusspunkten am Kessel. Markieren Sie die Rohre eindeutig als „Vorlauf“ und „Rücklauf“.
Der Fachbetrieb nimmt dann die endgültige Verbindung vor, füllt das System, entlüftet es und nimmt die hydraulische Abgleich vor. Dieser Abgleich ist zentral für eine effiziente und gleichmäßige Wärmeverteilung im ganzen Haus.
Stellen Sie sicher, dass alle notwendigen Komponenten wie Sicherheitsventil, Manometer und Ausdehnungsgefäß fachgerecht eingebaut und angeschlossen werden.
Die Druckprobe vor dem Verputzen
Bevor Sie verlegte Rohre in Wänden oder Böden endgültig verschließen, müssen Sie eine Druckprobe durchführen. Dies gilt für alle wasserführenden Leitungen.
Schließen Sie das gesamte Rohrnetz mit Blindstopfen oder provisorischen Kappen. Füllen Sie es mit Wasser und erhöhen Sie den Druck auf den vorgeschriebenen Prüfdruck, meist das 1,5-fache des Betriebsdrucks.
Beobachten Sie den Druck über mehrere Stunden. Ein konstanter Druck bestätigt die Dichtheit. Ein Druckabfall zeigt eine undichte Stelle an, die Sie jetzt noch leicht beheben können. Nach dem Verputzen wäre die Suche sehr aufwändig.
Mit einer sorgfältigen Planung, der Wahl der richtigen Materialien aus unserem Sanitär und Bewässerung Sortiment und präziser Ausführung können Sie die Rohrleitungen für Ihre Heizung erfolgreich verlegen. Sie schaffen damit die Basis für ein effizientes und behagliches Zuhause.
Häufige Fragen
- Welches Rohrmaterial eignet sich am besten für die DIY-Heizungsinstallation?
- Für den Selbstbau ist Mehrschichtverbundrohr die erste Wahl. Es ist flexibel, korrosionsbeständig und lässt sich mit Steck- oder Pressfittings einfach verbinden. Kupferrohre erfordern mehr handwerkliches Geschick für das Löten. Entscheiden Sie sich für Material aus unserem Sortiment an Rohren, das für Heizungsdruck zugelassen ist.
- Muss ich Heizungsrohre in allen Bereichen dämmen?
- Ja, eine Dämmung ist zwingend vorgeschrieben und sinnvoll. Dämmen Sie alle Rohre in unbeheizten Räumen wie Kellern oder Dachböden sowie die Vor- und Rücklaufleitungen im Heizungsraum. Unser Bereich Isolierung Heizungsrohre bietet passende Lösungen wie selbstklebende Isolierschläuche.
- Welches Gefälle benötigen Heizungsrohre für eine Fußbodenheizung?
- Fußbodenheizungsrohre werden in der Regel eben, also ohne Gefälle, verlegt. Die Entlüftung erfolgt über einen separaten Entlüfter am Verteiler. Bei klassischen Heizungsleitungen zu Radiatoren ist dagegen ein Gefälle von 1% bis 2% zur Entlüftung wichtig. Planen Sie den Verlauf vor dem Verlegen genau.
- Kann ich Heizungsrohre selbst an den Kessel anschließen?
- Den endgültigen Anschluss der Heizungsleitungen an den Wärmeerzeuger (Gas, Öl, Wärmepumpe) darf nur ein eingetragener Heizungsbauer vornehmen. Sie können als DIY-Projekt jedoch die Rohrleitungen bis kurz vor den Kessel verlegen und vorbereiten. Klären Sie die Schnittstelle frühzeitig mit dem Fachbetrieb.
- Wie teste ich die verlegten Rohre auf Dichtheit?
- Nach dem Verlegen und Verschließen aller Verbindungen führen Sie einen Drucktest durch. Dazu füllen Sie das System mit Wasser und erhöhen den Druck auf etwa 4-6 bar (Prüfdruck laut Herstellerangaben). Halten Sie diesen Druck über mehrere Stunden konstant. Ein Druckabfall zeigt undichte Stellen an, die Sie vor der Inbetriebnahme beheben müssen.
