Elektroinstallation
Elektroinstallation für Steckdosen, Stromverteilung, Messung, Zeitsteuerung und autarke Energieversorgung. Die Auswahl lässt sich nach Anschluss, Leistung, Einsatzort und gewünschter Funktion ordnen.
Elektroinstallation nach dem Einsatzfall ordnen
Bei Elektroinstallation zählt zuerst die Aufgabe: Soll ein einzelnes Gerät angeschlossen, sollen mehrere Verbraucher verteilt, ein Verbrauch erfasst oder ein Schaltzeitpunkt festgelegt werden? Für mobile Anwendungen kommen außerdem Leitungslänge, Anschlussart und der vorgesehene Einsatzort hinzu. Diese Kriterien trennen Steckdosenleisten, Stromverteiler, Zähler, Zeitschaltuhren und Lösungen für eine netzunabhängige Stromversorgung voneinander.
Für die Auswahl sind die Angaben am Produkt maßgeblich. Dazu gehören etwa die Zahl und Art der Steckplätze, 230 V oder 400 V, Amperewerte, maximale Leistung, USB-Anschlüsse, Schutzfunktionen, Kabellänge und eine IP-Kennzeichnung. Bei einer Powerstation steht die Kapazität in Wh im Vordergrund; bei einem Solarpanel die angegebene Leistung und die Kompatibilität. So entsteht eine nachvollziehbare Zuordnung statt eines Vergleichs nur nach der Bauform.
Bereiche im Sortiment
Die Unterkategorien bündeln Komponenten mit ähnlichen Aufgaben. Die folgenden Bereiche helfen bei der ersten Einordnung:

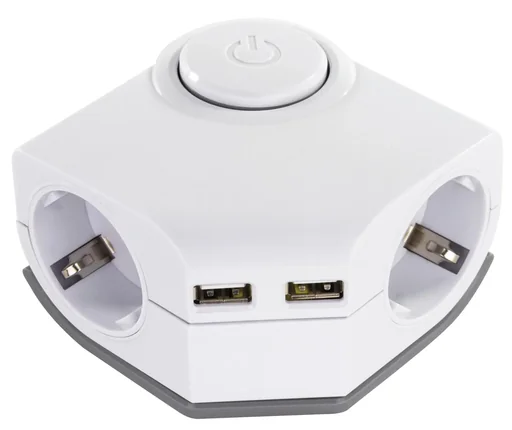

Steckdosenleisten
Mehrere Anschlüsse, Schalter, USB-Buchsen oder Überspannungsschutz können in einer Leiste kombiniert sein. Entscheidend sind Anzahl, Steckdosentyp und Leitungsdaten.

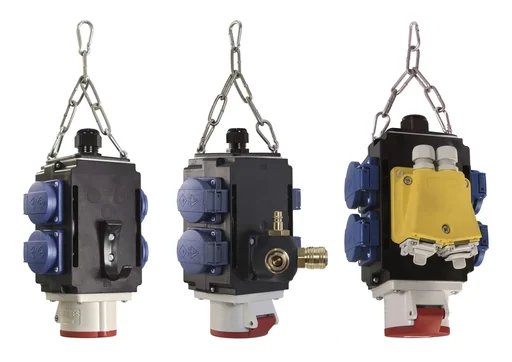

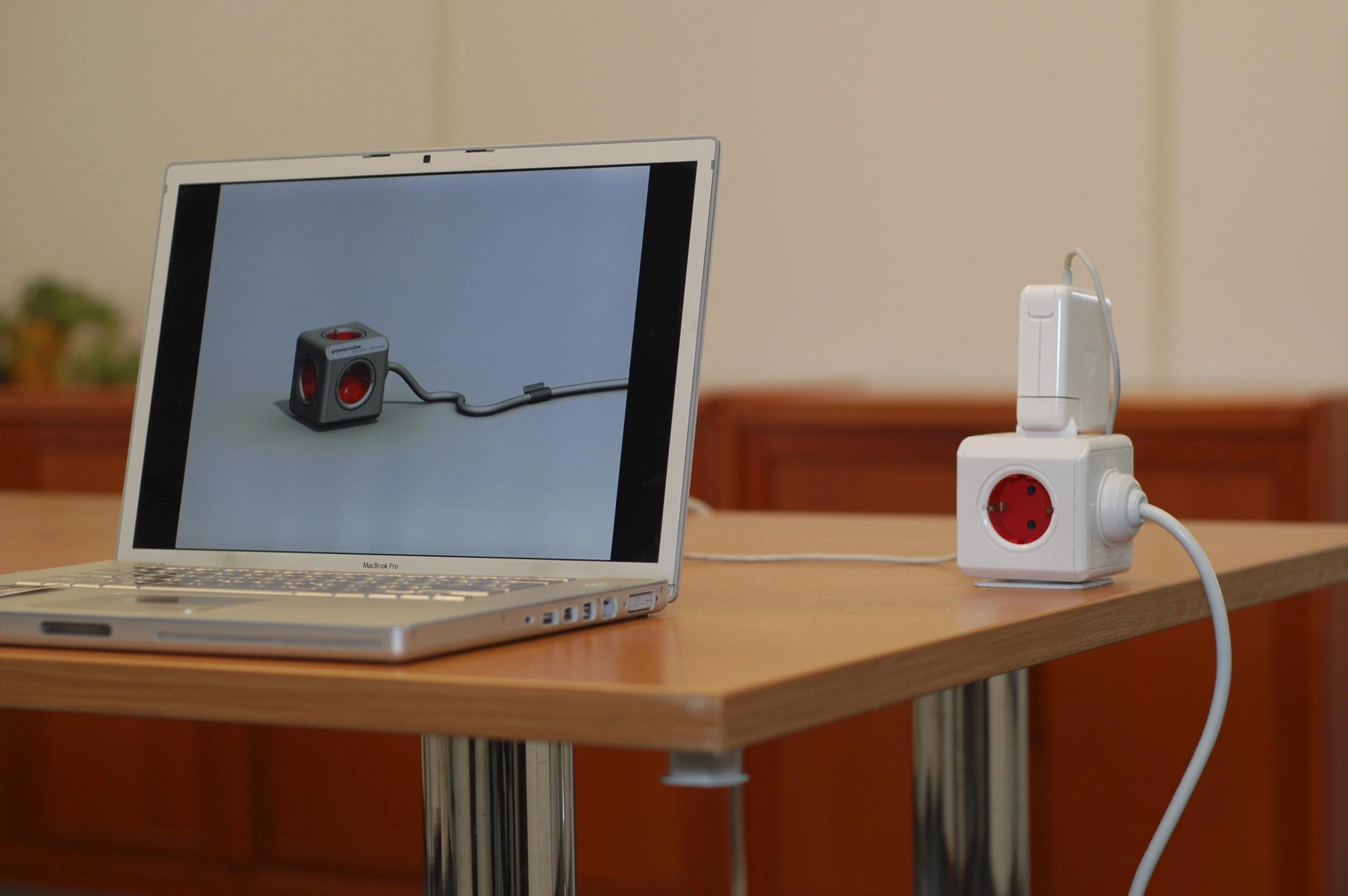

Stromverteiler, Baustromverteiler
Hier werden 230-V-Steckdosen und CEE-Anschlüsse für unterschiedliche Verteilungen zusammengeführt. Auf Eingang, Ausgänge, Absicherung und Leitung achten.

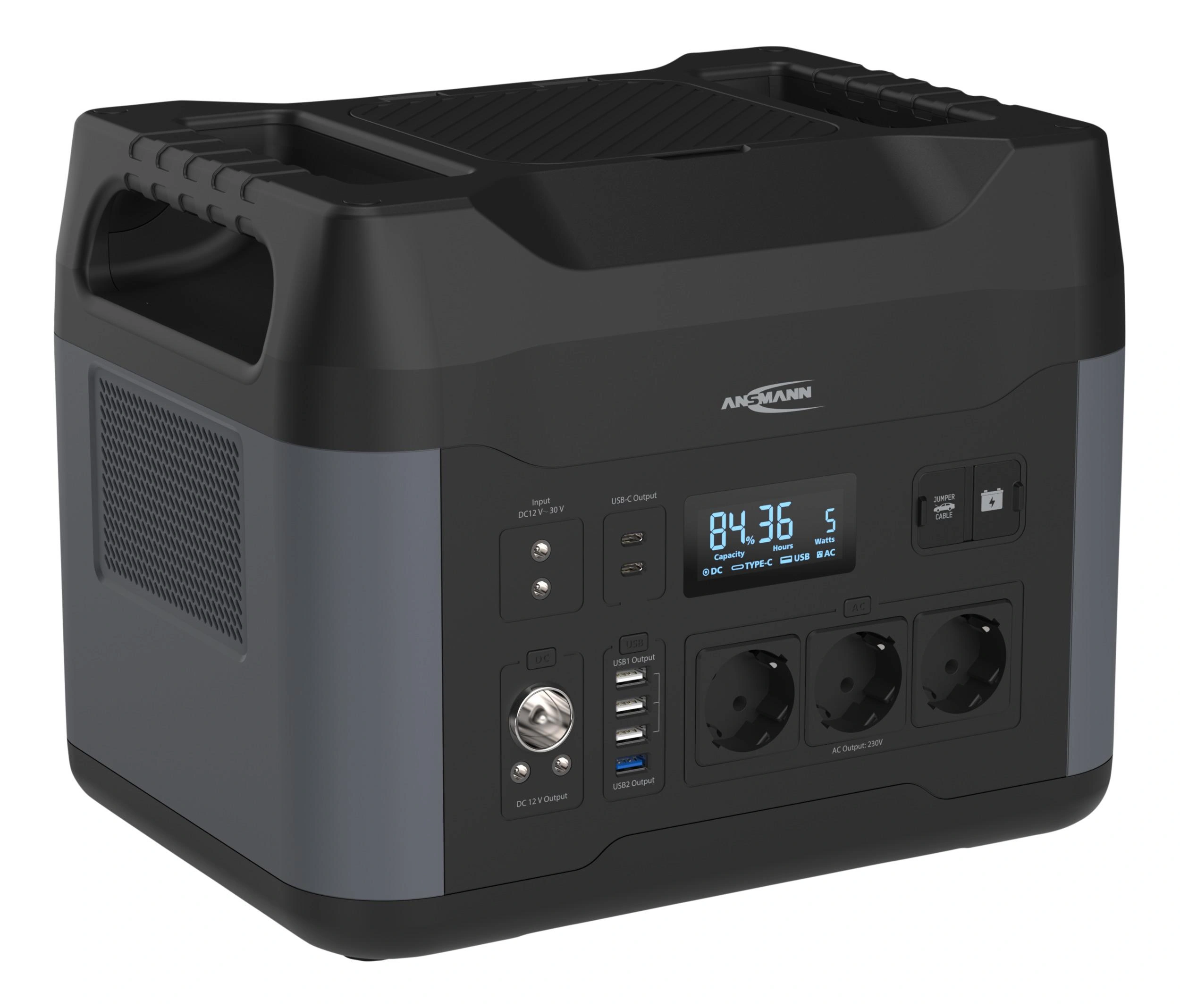

Autarke Stromversorgung
Powerstations, Solarpanels und Ladezubehör stehen für Anwendungen ohne festen Netzanschluss. Kapazität, Ausgänge und Lademethode bilden die Vergleichsbasis.

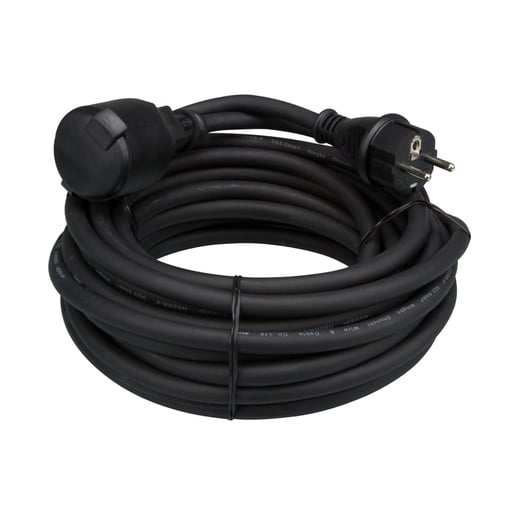

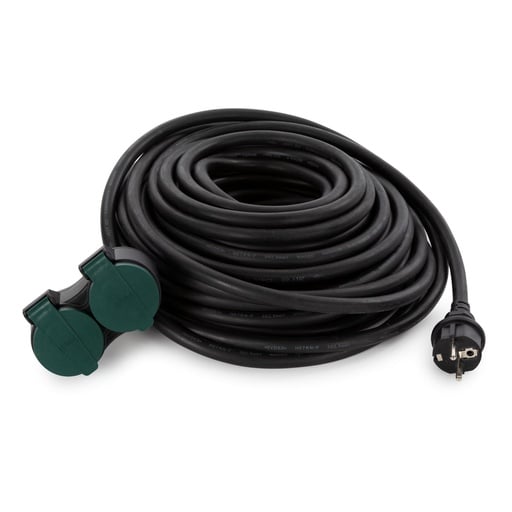

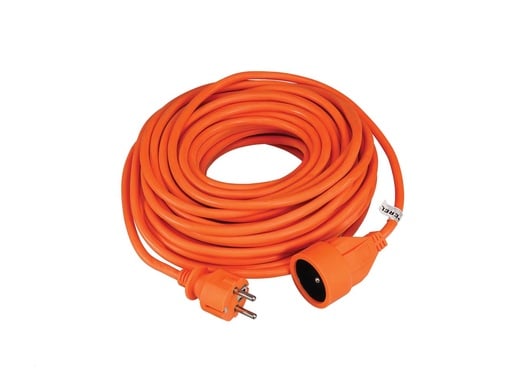

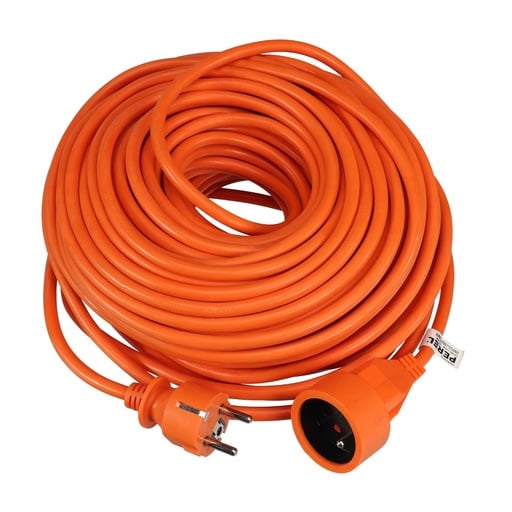

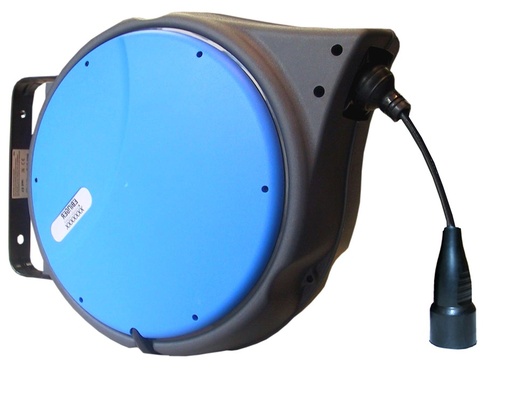

Kabeltrommeln
Bei Kabeltrommeln stehen Kabellänge und Ausführung im Mittelpunkt. Für die passende Zuordnung zählen die Angaben des jeweiligen Modells.

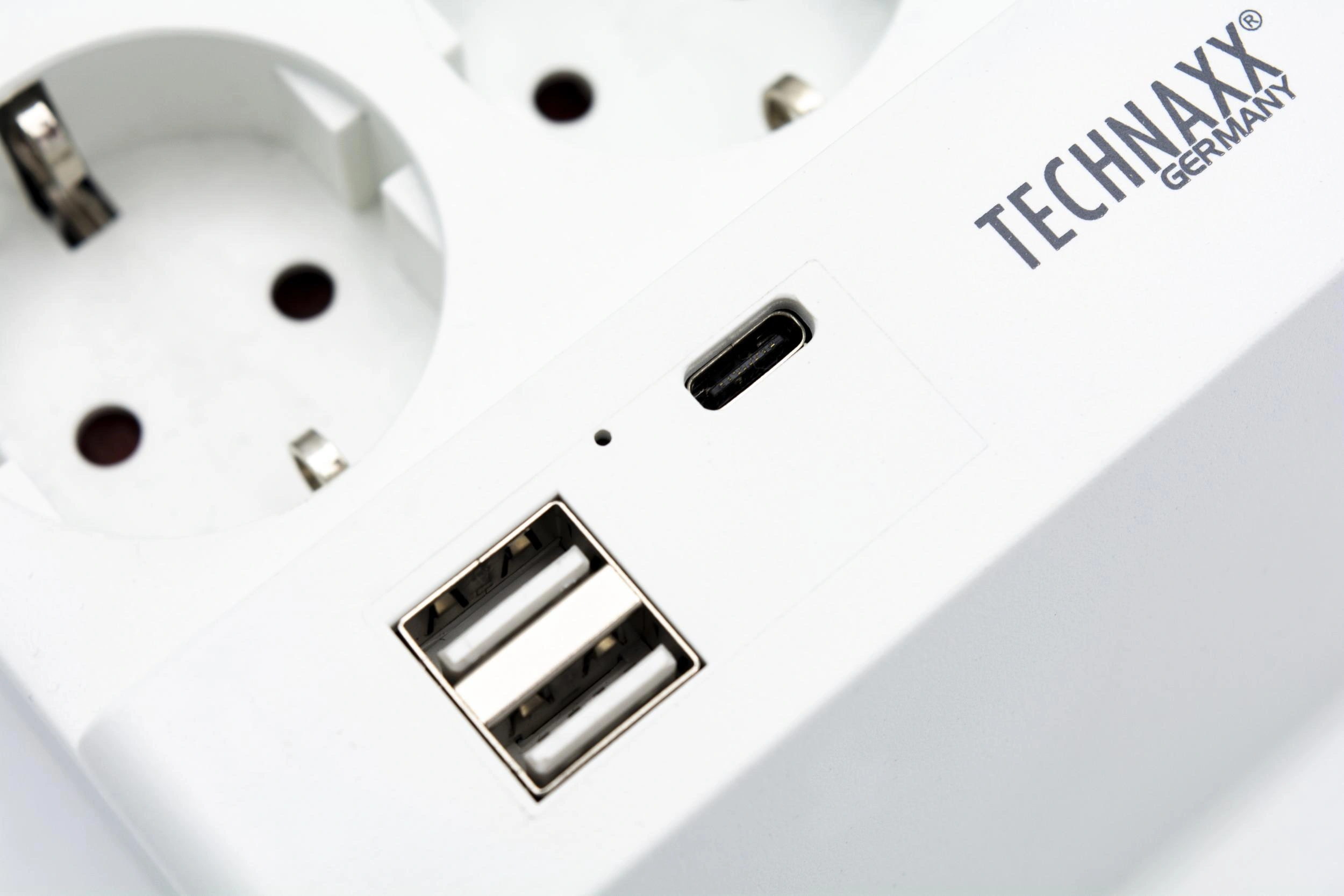

Steckdosenleisten: Anschlüsse und Schaltung vergleichen
Für einzelne Geräte und mehrere Anschlüsse

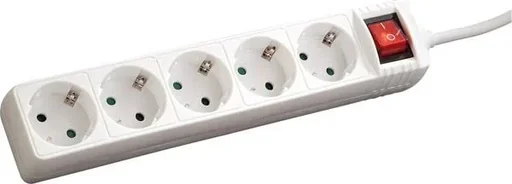

Eine einfache Leiste ist nach der Zahl der Schutzkontaktsteckdosen, dem Schalter, der Kabellänge und der maximalen Belastung auszuwählen. Die weiße Steckdosenleiste mit fünf Plätzen nennt 230 V, 16 A, maximal 3500 W, einen beleuchteten Ein-/Ausschalter, ein 1,50 m langes Kabel und Kindersicherung. Eine Leiste mit sechs Steckdosen kann dagegen nach Farbe und Überspannungsschutz eingeordnet werden, sofern diese Angaben in der jeweiligen Produktbeschreibung stehen.

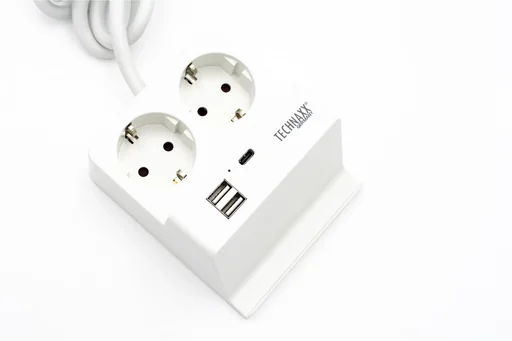

Für einen Arbeitsplatz mit Ladebedarf beschreibt die Tischsteckdose mit Smartphone-Ablage zwei Schutzkontaktsteckdosen, zwei USB-Ladebuchsen und eine USB-C-Ladebuchse. Ihre technischen Angaben nennen 230 V, 16 A, maximal 3680 W, USB mit 5 V und maximal 3,4 A, eine 140 cm lange Zuleitung sowie Abmessungen von 10 x 12 x 6 cm. Die Ablage ist damit ein eigenes Merkmal dieser Ausführung und kein allgemeines Merkmal jeder Tischsteckdose.

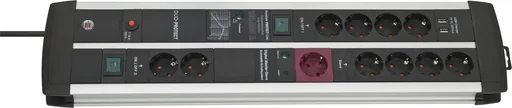

Bei höherer Anschlusszahl sind zusätzliche Schalt- und Schutzfunktionen zu prüfen. Die Premium-Protect-Line Duo führt elf Schutzkontaktsteckdosen, ein 3 m langes Kabel, zwei USB-Ladebuchsen und einen Überspannungsschutz mit maximal 120.000 A Ableitstrom. Ihre Master-Slave-Schaltung kann mit einem Master- und vier Slave-Plätzen oder mit fünf permanenten Plätzen betrieben werden. Für einen zeitweisen Einsatz im Freien nennt eine andere Leiste zwei Steckdosen mit Klappdeckel, IP44, einen 5 m langen Anschluss und einen flexiblen Biegeschlauch von etwa 450 mm.
Stromverteiler: Ausgänge und Leitungsdaten zuordnen
230 V und 400 V getrennt betrachten
Stromverteiler unterscheiden sich vor allem bei Eingang, Ausgang und Anschlusswert. Beim Vergleich ist deshalb zuerst zu klären, ob nur Schutzkontaktsteckdosen mit 230 V benötigt werden oder zusätzlich CEE-Steckdosen mit 400 V. Danach folgen Anzahl und Nennstrom der Ausgänge, Phasenanzeige, FI-Angabe, Leitungstyp und Kabellänge. Die Produktdaten sollten zu den angeschlossenen Geräten und zur vorhandenen Installation passen.

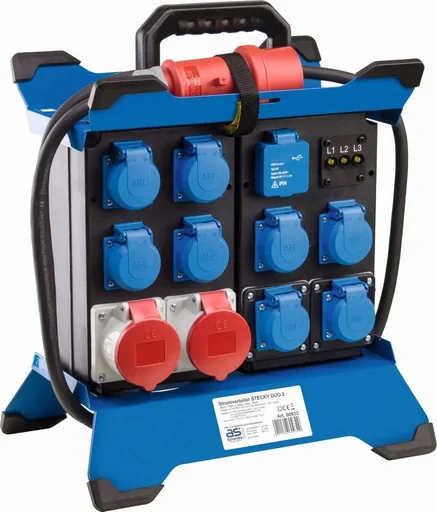

Der Stromverteiler Stecky DUO 2 nennt als Eingang 16 A und etwa 11 kW. Er besitzt acht Schutzkontaktsteckdosen mit 230 V und 16 A, zwei CEE-Steckdosen mit 400 V und 16 A, zwei USB-Ports mit 5 V und 2,1 A sowie eine Phasenanzeige. Ergänzend sind eine FI-Angabe 40 A mit 30 mA und eine 3,4 m lange H07RN-G-Leitung 5G2,5 aufgeführt. Das Gehäuse besteht laut Produktdaten aus hochbruchfestem Spezialkunststoff; außerdem werden Metallgestell, Tragegriff und Kabelaufwickler genannt.

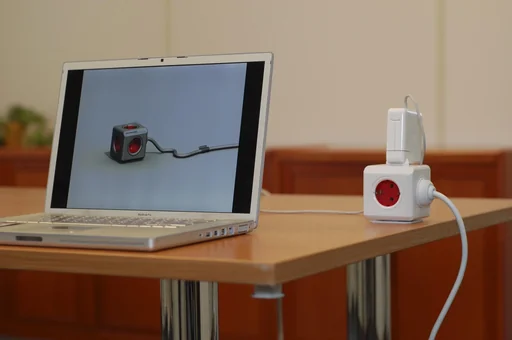

Ein Energiewürfel ist anders aufgebaut: Die beschriebene Ausführung führt vier Schutzkontaktsteckdosen mit 16 A und 230 V sowie eine CEE-Steckdose mit 16 A und 400 V, fünfpolig. Für Anwendungen mit mehreren CEE-Ausgängen sind die jeweiligen Polzahlen und Amperewerte ausschlaggebend. Ein Produkt mit vier 230-V-Ausgängen ist daher nicht automatisch mit einem Verteiler für mehrere 400-V-Anschlüsse gleichzusetzen.
Zähler und Zeitschaltuhren auseinanderhalten
Zwischenverbrauch messen oder abrechnen

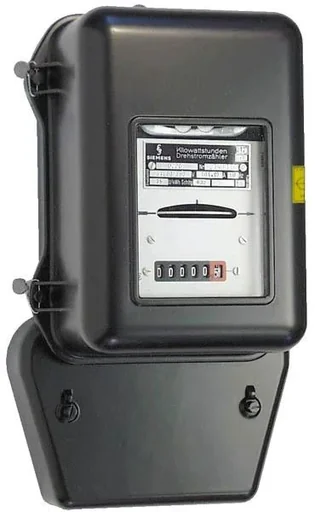

Ein Zwischenstromzähler wird zwischen Verbraucher und Steckdose angeschlossen. Das Modell mit 230 V und 30 A ist für den Dauerbetrieb beschrieben und wird als regenerierte Originalausführung bezeichnet. In den Produktdaten steht ausdrücklich, dass es nicht für Abrechnungszwecke zugelassen ist. Ein Wechselstromzähler mit 230 V und 40 A ist dagegen als Ferraris-Induktionszähler für Zählerkreuzmontage beschrieben; dort wird die Eignung für Verrechnungszwecke genannt. Die beiden Gerätegruppen erfüllen somit unterschiedliche Messaufgaben.
Beim Wechselstromzähler sind außerdem Eintarif, Genauigkeitsklasse 2, 375 U/kWh, Schaltung 1000 und die Maße 125 x 135 x 176 mm angegeben. Die Produktbeschreibung weist auf eine regenerierte Ausführung hin, bei der die Optik von der Abbildung abweichen kann. Der konkrete Wechselstromzähler 10/40 A lässt sich daher über Messart, Montage und Verwendungszweck von einem Zwischenzähler trennen.

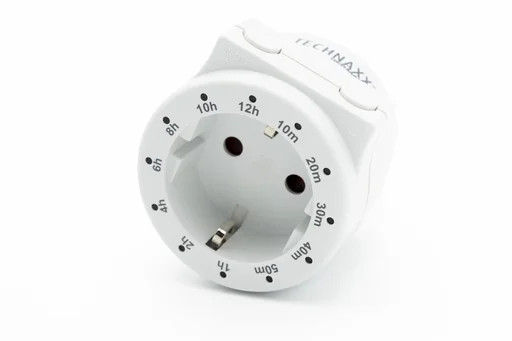

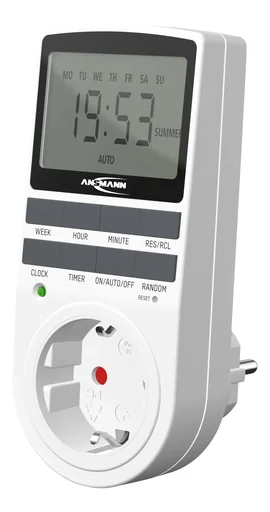

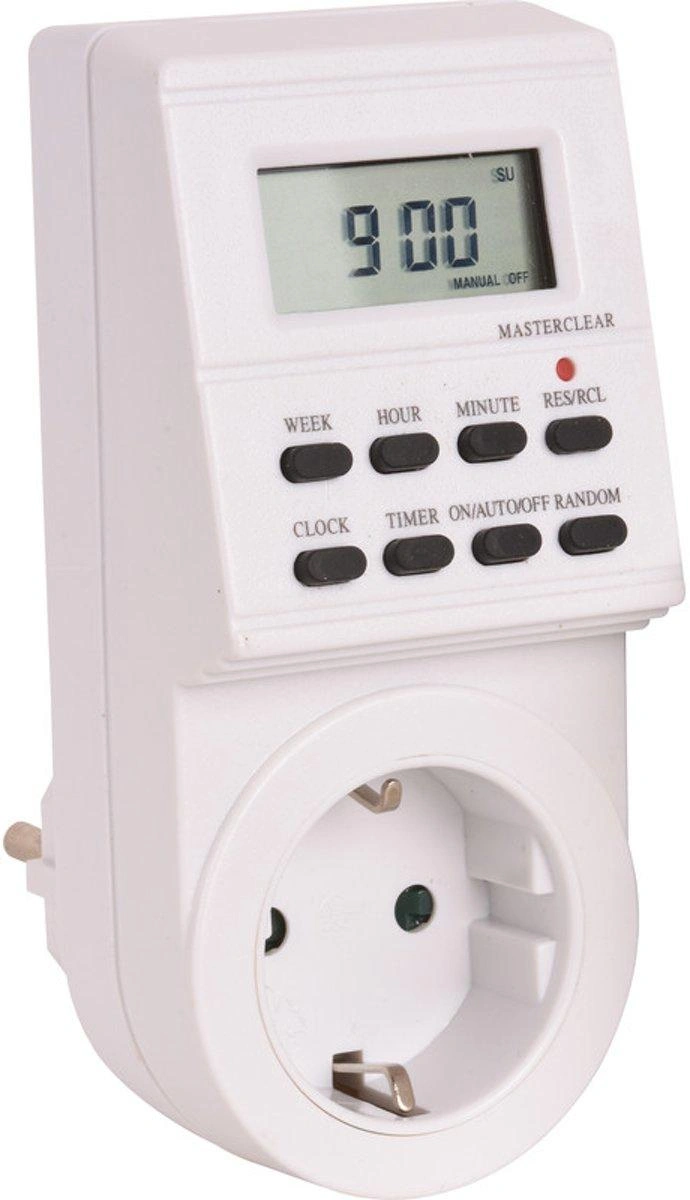

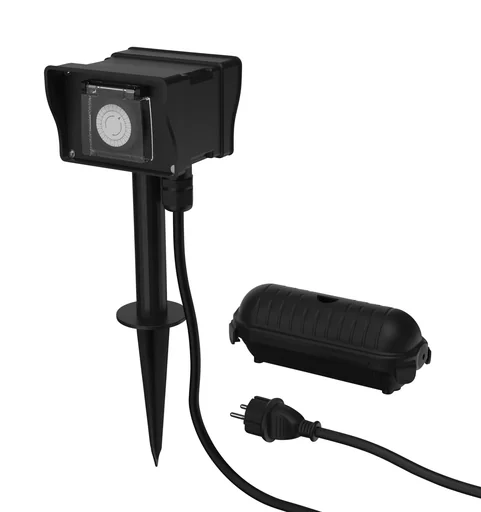

Zeitschaltuhren steuern dagegen den Zeitpunkt des Schaltens. Die Steckdose mit Countdown-Timer bietet zwölf Einstellmöglichkeiten von 10 Minuten bis 12 Stunden, zwei Bedientasten sowie 230 V, 15 A und maximal 3500 W. Für eine Wochenplanung ist die digitale Wochenzeitschaltuhr mit zehn EIN-/AUS-Schaltmöglichkeiten pro Tag und DIN-Schienenmontage nach ihrem Namen eingeordnet. Timerdaten sind deshalb mit dem gewünschten Ablauf und der Anschlussleistung abzugleichen.
Autarke Stromversorgung: Speicher und Solarquelle kombinieren
Bei einer netzunabhängigen Lösung sind Energiequelle, Speicher und Ausgänge getrennt zu betrachten. Eine Powerstation speichert Energie und stellt sie über die jeweils genannten Anschlüsse bereit. Ein Solarpanel erzeugt Energie und muss mit der vorgesehenen Powerstation kompatibel sein. Für die Auswahl sind Kapazität in Wh, angegebene Leistung, Ladeart und die benötigten Ausgangsformen wichtiger als die Bezeichnung allein.

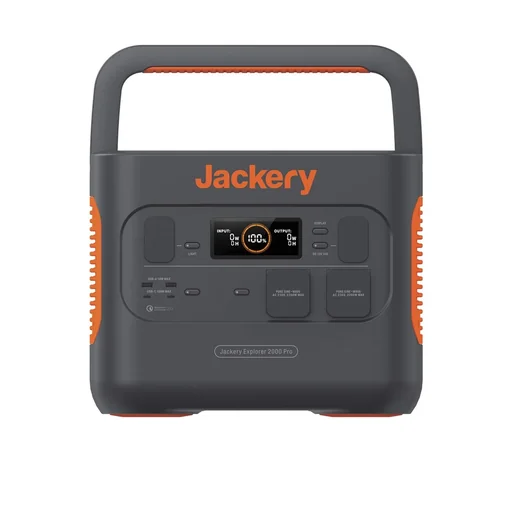

Die tragbare Powerstation Explorer 2000 Pro ist mit 2160 Wh angegeben. In der Produktbeschreibung werden die Versorgung von Geräten sowie eine Ladung über Wechselstrom und über sechs SolarSaga-200-W-Solarmodule genannt. Die Powerstation mit LED-Lampe führt laut Produktname AC-Steckdosen, eine Autosteckdose, USB und 2200 Watt auf. Damit unterscheiden sich die Beispiele bei Kapazität, Ausgängen und der beschriebenen Nutzung.

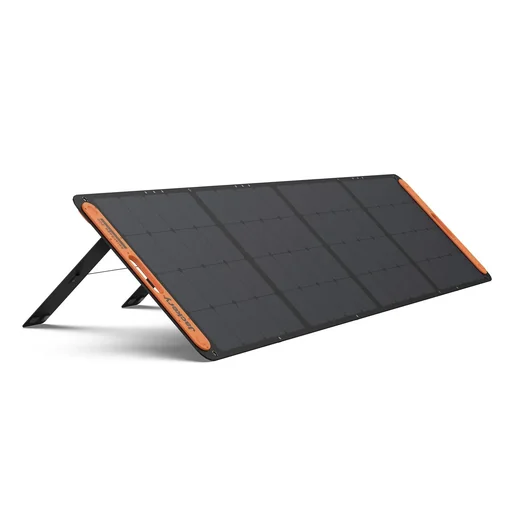

Das faltbare Solarpanel SolarSaga 200 wird als kompatibel mit der Explorer 2000 Pro und weiteren Powerstations beschrieben. Es besitzt drei Seitenstützen; außerdem nennt die Beschreibung eine Umwandlungseffizienz bis zu 24,3 %. Eine tragbare Stromversorgung mit kleinerer oder größerer Kapazität verlangt entsprechend einen Abgleich mit dem Energiebedarf und den Ladeangaben des einzelnen Produkts.

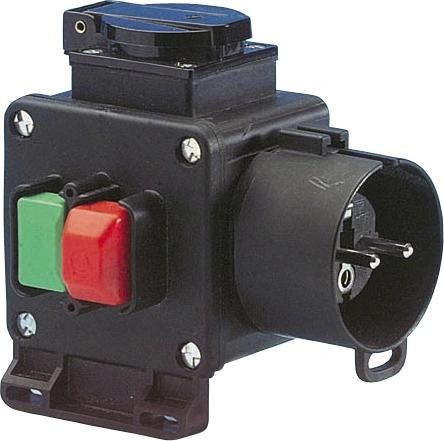

Schutzangaben und Außeneinsatz lesen
Schutzfunktionen sind nur im Zusammenhang mit den übrigen Produktdaten zu bewerten. Bei Steckdosenleisten können Kinderschutz, Schalter, Klappdeckel, Überspannungsschutz oder eine Absicherung genannt werden. Die Premium-Protect-Line Duo führt einen Überspannungsschutz bis 120.000 A Ableitstrom; andere Leisten nennen 13.500 A oder 19.500 A. Diese Werte gehören jeweils zum beschriebenen Modell und lassen sich nicht pauschal auf jede Leiste übertragen.

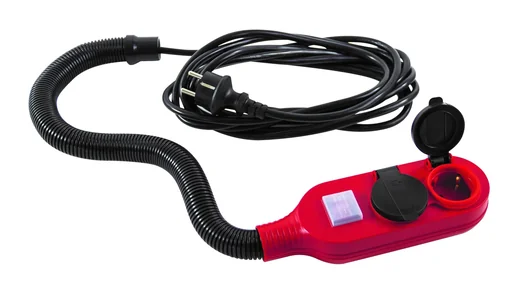

Für einen zeitweisen Einsatz im Freien nennt die Leiste mit Biegeschlauch IP44 und Spritzwasserschutz. Der Stromverteiler Stecky DUO 2 ist ebenfalls mit IP44 beschrieben und führt eine FI-Angabe. IP-Kennzeichnung, Klappdeckel, Kabelführung und zulässige Verwendung sind deshalb vor dem Anschluss anhand der konkreten Beschreibung zuzuordnen. Eine Außenbezeichnung allein ersetzt nicht den Abgleich von Leitung, Steckertyp und Belastung.

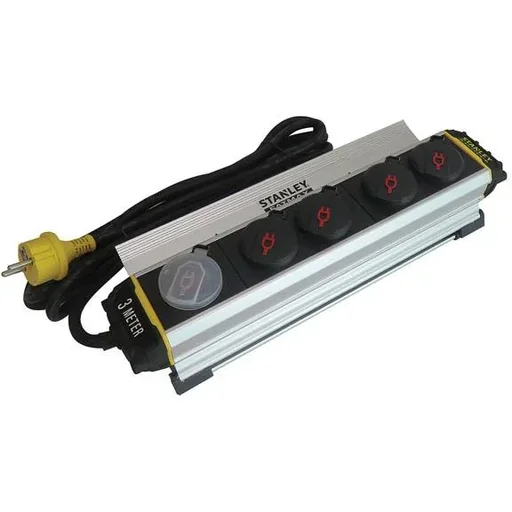

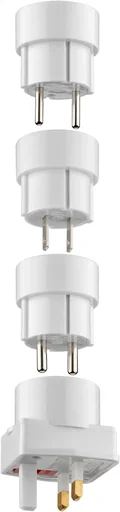

Auch der Einsatzort prägt die Auswahl: Einbau- und Tischlösungen unterscheiden sich von mobilen Verteilern; ein CEE-Anschluss von einer Schutzkontaktsteckdose; ein USB-Ladeport von einem Stromausgang. Die Kategorie enthält außerdem Schalter, Adapter und Muffen. Bei diesen Produkten sind die jeweils genannten Anschlussformen und Maße die Grundlage für die Zuordnung.
Planung für die passende Lösung
Eine kurze Reihenfolge erleichtert die technische Auswahl. Zuerst wird die Aufgabe notiert: verteilen, messen, zeitsteuern, schalten oder netzunabhängig versorgen. Danach folgt der Anschluss: Schutzkontakt, USB, CEE oder eine andere im Produkt angegebene Schnittstelle. Im dritten Schritt werden Spannung, Stromstärke und maximale Leistung mit dem vorgesehenen Verbraucher abgeglichen.
Anschließend kommen Reichweite und Aufbau hinzu. Bei einer Leiste zählen Kabellänge und Steckplatzanordnung, bei einem mobilen Verteiler zusätzlich Leitungstyp und Trageform. Für die Außenverwendung sind IP-Angabe und die ausdrücklich genannte Einsatzart relevant. Bei einer Powerstation werden Kapazität und Ladequelle ergänzt; bei einem Zähler Messart und Verwendungszweck.
Für angrenzende Aufgaben können auch Akkus und Beleuchtung relevant sein. Sie erweitern die Einordnung, wenn gespeicherte Energie oder Lichtversorgung neben der eigentlichen Elektroinstallation betrachtet werden soll.
FAQ zur Elektroinstallation
Welche Angaben sind bei einer Steckdosenleiste zuerst wichtig?
Relevant sind Steckplatzanzahl und -typ, Spannung, Stromstärke, maximale Leistung, Kabellänge sowie Schalter, USB-Buchsen oder Überspannungsschutz. Die Werte müssen zum Verbraucher und zum vorgesehenen Aufbau passen.
Was unterscheidet den Zwischenstromzähler vom Wechselstromzähler?
Der Zwischenstromzähler wird zwischen Verbraucher und Steckdose eingesetzt und ist laut Beschreibung nicht für Abrechnungszwecke zugelassen. Der beschriebene Wechselstromzähler ist für Zählerkreuzmontage und Verrechnungszwecke vorgesehen. Messart und Zweck entscheiden.
Wann ist ein Verteiler mit CEE-Anschluss die passende Bauart?
Wenn die geplante Installation einen CEE-Anschluss mit dem benötigten Spannungs- und Amperewert verlangt. Vorher sind 230 V oder 400 V, Polzahl, Eingang, Zahl der Ausgänge und Leitungslänge des konkreten Modells abzugleichen.
Welche Daten zählen bei einem vorübergehenden Außeneinsatz?
Zu prüfen sind die ausdrücklich genannte Einsatzart, eine IP-Angabe wie IP44, Klappdeckel, Leitung, Kabellänge und maximale Belastung. Die Beschreibung der jeweiligen Leiste oder des Verteilers ist dafür maßgeblich.
Wie werden Powerstation und Solarpanel kombiniert?
Die Powerstation übernimmt die Speicherung und stellt Ausgänge bereit. Das Panel liefert die Ladequelle. Kapazität, Panel-Leistung, Kompatibilität und die vom Hersteller beschriebene Ladeart müssen zusammenpassen; bei der Explorer 2000 Pro wird die Kombination mit SolarSaga 200 genannt.
