Verschraubungen Elektro
Verschraubungen Elektro und ergänzende Komponenten für Kabelverbindungen, Steckdosen, Messung und Stromverteilung – geordnet nach Anschluss, Schutzart und Bedienart.
Verschraubungen Elektro: Auswahl nach Aufgabe
Die Bezeichnung Verschraubungen Elektro umfasst in dieser Kategorie unterschiedliche Bauteile für elektrische Verbindung und Verteilung. Die Auswahl reicht vom 2-fach-Verteiler für eine Leitung über Steckdosenleisten und CEE-Verteiler bis zu Zwischenzählern und WiFi-Schaltern. Für die Einordnung sind daher nicht nur Bauform und Bezeichnung, sondern vor allem Eingang, Ausgänge, Leitungstyp, Nennwerte und die angegebene Schutzart relevant.
Eine klare Entscheidungshilfe bietet die Aufgabe: Bei einer einzelnen Leitung mit zwei Abgängen steht die Kabelzuordnung im Vordergrund. Für mehrere Verbraucher zählen Zahl und Art der Steckplätze. Bei Messung zählt, ob der Zwischenzähler zwischen Verbraucher und Steckdose eingesetzt wird oder ob ein Wechselstromzähler für eine Zählerkreuzmontage vorgesehen ist. Für eine zeitgesteuerte Bedienung ist ein Zwischenstecker mit Timer- und Countdown-Funktion eine andere Variante als eine reine Steckdosenleiste.
Leitung, Eingang und Abgänge
Ein Eingang und zwei Ausgänge

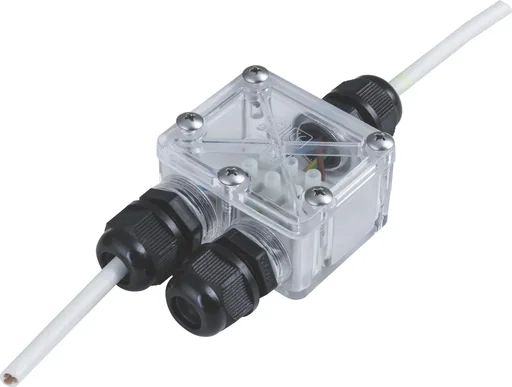

Der 2-fach Verteiler M20 nennt einen Eingang und zwei Ausgänge für maximal 3G 1,5 mm² Kabel. Angegeben sind maximal 10 A beziehungsweise 2300 W, der Schutzgrad IP67, eine Klemme mit Dichtungen sowie Maße von 125 x 64 x 40 mm. Diese Angaben bilden die Auswahlachse für eine kompakte Verbindung mit festgelegtem Kabeltyp und zwei Abgängen. Der Kabelquerschnitt und die Grenzwerte müssen dabei mit der vorhandenen Leitung zusammenpassen.
Mehrere Geräte und CEE-Anschlüsse
Bei einer größeren Verteilung stehen andere Werte im Mittelpunkt. Der Stecky DUO 2 führt einen Eingang mit 16 A, einen CEE-Stecker mit 400 V und 16 A sowie acht Schutzkontaktsteckdosen mit 230 V und 16 A. Ergänzt werden zwei CEE-Steckdosen mit 400 V und 16 A, zwei USB-Ports mit 5 V und 2,1 A, eine Phasenanzeige und eine Leitung von 3,4 m H07RN-G 5G2,5. Damit lässt sich die benötigte Zahl und Art der Anschlüsse direkt mit der geplanten Verwendung vergleichen.
Schutzart und Einsatzort

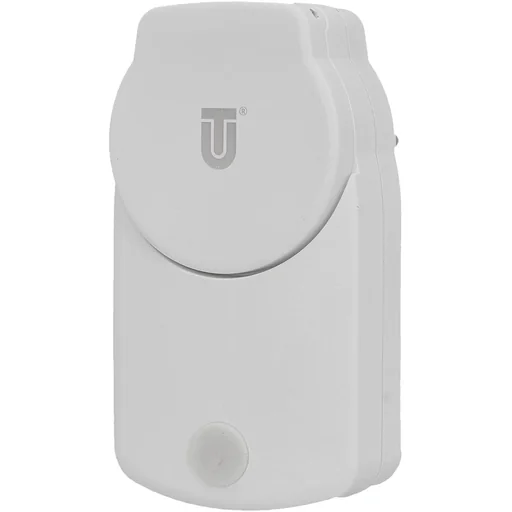

Die Produktangaben zeigen unterschiedliche Schutzarten innerhalb der Kategorie. Beim 2-fach-Verteiler ist IP67 genannt, beim Stecky DUO 2 IP44. Auch die Steckdosenleiste mit Biegeschlauch führt IP44 und ist laut Beschreibung zur zeitweisen Verwendung im Freien vorgesehen. Der WiFi-Zwischenstecker für den Außenbereich nennt ebenfalls IP44 und ein Gehäuse mit Schutzdeckel. Die Schutzart ist deshalb eine eigene Auswahlachse und sollte mit dem geplanten Einsatzort abgeglichen werden.

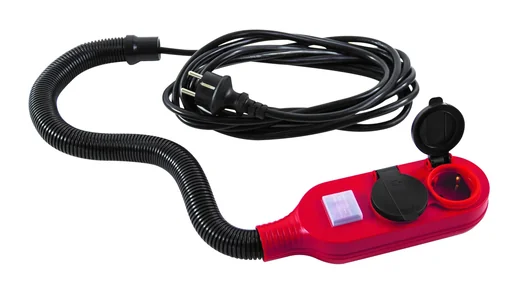

Für die Verbindung selbst zählen zusätzlich die Angaben zur Leitung und zur Befestigung. Die Steckdosenleiste mit Biegeschlauch hat einen flexiblen Biegeschlauch von etwa 450 mm, zwei Schutzkontaktsteckdosen mit Klappdeckel, eine ausklappbare Öse und eine Zuleitung von etwa 5 m H05VV-F 3G1,5 mm². Der 2-fach-Verteiler nennt dagegen Klemme und Dichtungen sowie eine kompakte Bauform. Beide Beschreibungen zeigen, warum Schutzart, Leitungsführung und Montageart getrennt betrachtet werden.
Steckdosen, USB und Schaltfunktionen

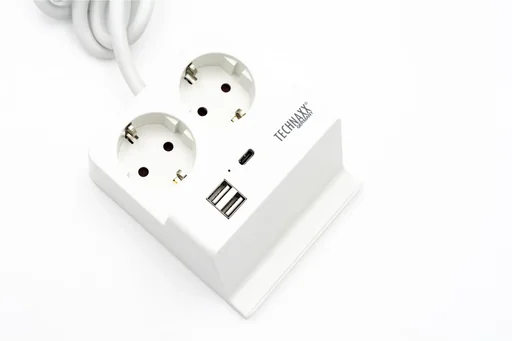

Für einen Arbeitsplatz oder Tisch unterscheiden sich die Varianten vor allem bei Anschlüssen und Bauform. Die Tischsteckdose mit USB-A und Smartphone-Ablage listet zwei Schutzkontaktsteckdosen, zwei USB-Ladebuchsen und eine USB-C-Ladebuchse. Dazu kommen ein gewinkelter Stecker, eine Ablage für Smartphone und Tablet-PC, ein 140 cm langes Kabel sowie Maße von 10 x 12 x 6 cm. Die technischen Angaben nennen 230 V, 16 A, maximal 3680 W sowie einen USB-Ausgang mit 5 V und 3,4 A.

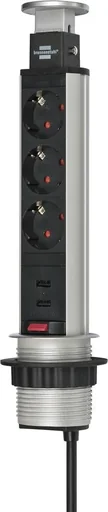

Die Tischsteckdosenleiste Tower Power führt drei Schutzkontaktsteckdosen, zwei USB-Anschlüsse, ein 2 m langes Kabel und eine versenkbare Tischsteckdose. Als Gehäusefarben sind Schwarz und Silber angegeben; die Steckdosenanordnung beträgt 45°. Für eine Bedienung per Netzwerk nennt der weiße WiFi-Zwischenstecker die Steuerung über Smartphone und Tablet, eine manuelle und beleuchtete Ein-Aus-Taste sowie Timer- und Countdown-Funktion. Der Nennstrom beträgt 10 A, angeschlossen werden können bis zu 2300 W.
Drei Produktbeispiele mit unterschiedlichen Schwerpunkten
2-fach Verteiler, M20 für 3G 1,5 mm²
Ein Eingang, zwei Ausgänge, maximal 10 A / 2300 W, IP67, Klemme und Dichtungen. Die Maße sind mit 125 x 64 x 40 mm angegeben.

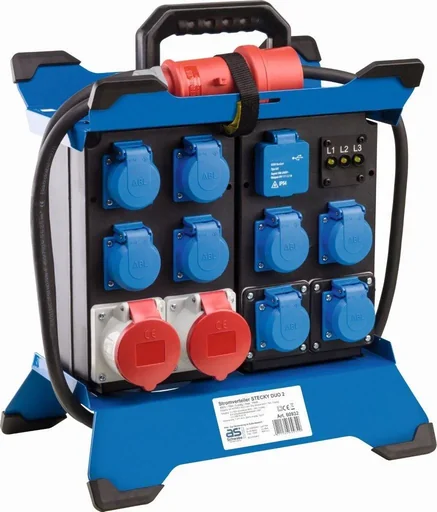

Stromverteiler Stecky DUO 2
Acht Schutzkontakt- und zwei CEE-Steckdosen, zwei USB-Ports, Phasenanzeige, 3,4 m H07RN-G 5G2,5 sowie Eingang 16 A und IP44.

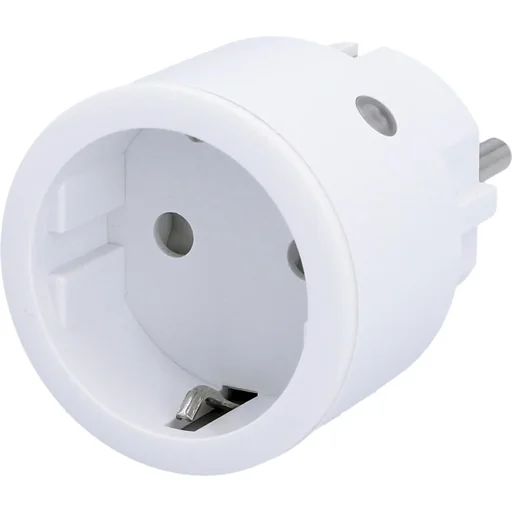

WIFI Zwischenstecker, Farbe weiß
Smartphone- und Tablet-Steuerung, manuelle beleuchtete Taste, Timer und Countdown. Angegeben sind 10 A und bis zu 2300 W.
Messung und Verbrauchserfassung
+Der Zwischenstromzähler mit 230 V und 30 A wird laut Beschreibung zwischen Verbraucher und Steckdose angeschlossen und ist für Dauerbetrieb vorgesehen. Er wird ohne Zwischenstecker geführt. Wichtig für die Auswahl ist der ausdrücklich genannte Hinweis, dass diese regenerierte Originalausführung nicht für Abrechnungszwecke erlaubt ist. Die Funktion steht damit bei der Verbrauchsbeobachtung im Vordergrund, nicht die Abrechnung.

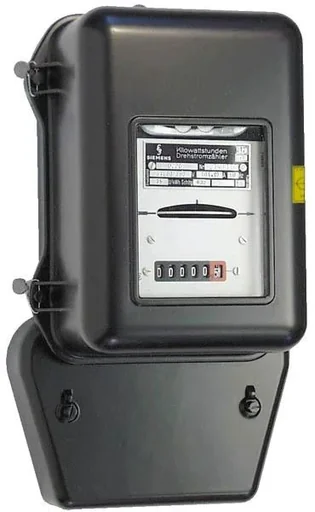

+Der Wechselstromzähler nennt 230 V und 40 A, eine Ferraris-Induktion, Zählerkreuzmontage und Eintarif-Ausführung für Verrechnungszwecke. Zusätzlich sind Genauigkeitsklasse 2, 375 U/kWh, Schaltung 1000 und Maße von 125 x 135 x 176 mm angegeben. Eine weitere gelistete Bezeichnung lautet Zwischenzähler mit Stecker, Verbrauchmessung, 230V / 10/30A. Die jeweilige Messaufgabe und die elektrischen Nennwerte sind die maßgeblichen Vergleichspunkte.
+ +Verbindungen, Muffen und Klemmen
+Neben Verteilern und Steckdosen gehören auch Verbindungselemente zum Bild der Kategorie. Die 4-teilige Muffe Clamp wird mit Klappdeckel und Klemme bezeichnet. Beim 2-fach-Verteiler sind Klemme und Dichtungen ausdrücklich genannt. Diese Begriffe beschreiben die Bauform und die Art, wie eine Leitung beziehungsweise ein Anschluss im Bauteil gehalten wird.
+Bei Steckern und Kupplungen unterscheiden sich die Varianten nach Kontaktart, Ausführung und den aufgedruckten Nennwerten. In der Auswahl stehen unter anderem Schutzkontakt- und CEE-Anschlüsse sowie USB-Ladebuchsen. Für die Zuordnung ist daher die Kombination aus Steckertyp, Anzahl der Ausgänge, Spannung, Stromstärke und Leitung entscheidend. Die Produktbezeichnung allein ersetzt dabei keine Übertragung von Merkmalen auf eine andere Variante.
+ +Varianten nach Nutzungssituation
+Kabel verbinden
+Beim 2-fach-Verteiler stehen Kabeltyp, Eingang, zwei Ausgänge, IP67 und die Werte 10 A / 2300 W im Mittelpunkt.
+Viele Anschlüsse verteilen
+Für mehrere Schutzkontakt- und CEE-Geräte zählt die Anschlusszahl. Beim Stecky DUO 2 sind zusätzlich USB-Ports und eine Phasenanzeige aufgeführt.
+Schalten oder messen
+Für Zeitsteuerung steht der WiFi-Zwischenstecker mit Timer und Countdown; für Verbrauchserfassung stehen Zwischenstrom- und Wechselstromzähler mit unterschiedlichen Nennwerten.
+Verwandte Kategorien und Fachthemen
+Für Leitungsenden und die Fixierung von Kabeln.
Für CEE-Anschlüsse und passende Kupplungen.
Für mehrere Steckplätze am Tisch, im Haushalt oder Arbeitsbereich.
Für Verteilungen mit Schutzkontakt- und CEE-Steckplätzen.
Weiterführende Themen
+FAQ zu Verschraubungen Elektro
+Wie finde ich den passenden Anschluss?
Verglichen werden Eingang, Ausgänge, Steckertyp, Leitung und Nennwerte. Beim 2-fach-Verteiler sind ein Eingang, zwei Ausgänge und maximal 3G 1,5 mm² genannt. Beim Stecky DUO 2 stehen acht Schutzkontakt- und zwei CEE-Steckdosen im Mittelpunkt. Die benötigte Anschlussart entscheidet zwischen diesen Bauformen.
Was sagen die Angaben IP44 und IP67 in dieser Auswahl aus?
Sie kennzeichnen die jeweils im Produkttext genannte Schutzart. Der 2-fach-Verteiler ist mit IP67 angegeben, der Stecky DUO 2 und die Steckdosenleiste mit Biegeschlauch mit IP44. Für die Auswahl wird die konkrete IP-Angabe mit dem vorgesehenen Einsatzort abgeglichen; eine Angabe lässt sich nicht pauschal auf andere Varianten übertragen.
Welche Variante verteilt mehrere Geräte?
Der Stecky DUO 2 führt acht Schutzkontaktsteckdosen mit 230 V und 16 A sowie zwei CEE-Steckdosen mit 400 V und 16 A. Hinzu kommen zwei USB-Ports, eine Phasenanzeige, ein 16-A-Eingang und eine 3,4 m lange Leitung. Diese Anschlussdaten unterscheiden ihn vom kompakten 2-fach-Verteiler.
Welche Daten sind bei einer einzelnen Leitung wichtig?
Beim 2-fach-Verteiler sollten der genannte Kabeltyp 3G 1,5 mm², der Eingang, die zwei Ausgänge und die Grenze von 10 A beziehungsweise 2300 W zusammen betrachtet werden. Zusätzlich nennt der Produkttext IP67, Klemme, Dichtungen und die Maße 125 x 64 x 40 mm. Diese Angaben beschreiben die Variante genauer als die Bezeichnung M20 allein.
Kann ein Zwischenstecker zeitgesteuert werden?
Der WiFi-Zwischenstecker in Weiß listet eine Timer- und Countdown-Funktion sowie die Bedienung per Smartphone und Tablet. Zusätzlich sind eine manuelle und beleuchtete Ein-Aus-Taste, 10 A Nennstrom und bis zu 2300 W genannt. Damit steht bei dieser Variante die Schaltfunktion zwischen Steckdose und angeschlossenem Gerät im Vordergrund.
Welche Zähler unterscheiden sich in der Auswahl?
Der Zwischenstromzähler ist für den Anschluss zwischen Verbraucher und Steckdose beschrieben, arbeitet mit 230 V und 30 A und ist nicht für Abrechnungszwecke erlaubt. Der Wechselstromzähler nennt 230 V und 40 A, Ferraris-Induktion, Zählerkreuzmontage und Eintarif-Ausführung für Verrechnungszwecke. Die Messaufgabe und der jeweilige Nennwert führen zur passenden Variante.
