Überspannungsschutz
Adapter mit Überspannungsfilter, Netzschutzschalter, FI-Stecker und Nullspannungsschalter unterscheiden sich nach Schutzaufgabe, Einsatzort und Anschlussdaten.
Überspannungsschutz nach Schutzaufgabe
Die Produkte dieser Kategorie decken verschiedene elektrische Schutzaufgaben ab. Überspannungsschutz-Adapter sitzen als Zwischenstecker zwischen Steckdose und Anschlusskabeln und enthalten Netzfilter für Telefonanlagen, Computer, Fernseher oder HiFi-Anlagen. FI-Stecker, FI-Adapterkabel und mobile PRCD unterbrechen die Stromversorgung bei erkannten Fehlerströmen. Nullspannungsschalter verhindern nach einer Stromunterbrechung den automatischen Wiederanlauf eines angeschlossenen Geräts.
Für die Auswahl sind deshalb Schutzaufgabe, Einsatzort und Anschlussdaten getrennt zu betrachten. Bei Adaptern zählen Netzfilter, Statusanzeige, Kinderschutz, Betriebsspannung und Belastbarkeit. Bei FI- und PRCD-Produkten sind Auslösestrom, Auslösezeit, Schutzart und die vorgesehene Umgebung angegeben. Schalter unterscheiden sich zusätzlich durch Bauform, Spule, Schaltleistung und Anschlüsse.
Zwischenstecker mit Netzfilter

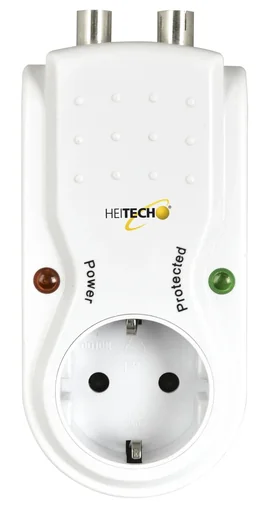

Der Adapter ohne Zusatzangabe nennt einen Netzfilter und eine rote Lampe, die bei vorhandener Spannung leuchtet. Er wird zwischen Steckdose und Anschlusskabeln eingesetzt.
FI- und PRCD-Varianten
Das Schutzadapterkabel kombiniert FI-Schalter, IP44, spritzwassergeschützte Kupplung, Funktionsanzeige und zwei Meter Kabellänge. Der mobile PRCD ist für 230-V-Geräte im Außenbereich beschrieben.
Nullspannungsschalter
Nullspannungsschalter unterbrechen die Funktion nach einer Stromunterbrechung so, dass kein automatischer Wiederanlauf erfolgt. Die Varianten nennen unterschiedliche Schaltwerte und Anschlussformen.
Nach Gerät und Umgebung auswählen
Innenraum und elektronische Geräte
Für Telefonanlagen, Computer, TV-Geräte und HiFi-Anlagen sind die Überspannungsschutz-Adapter als Zwischenstecker beschrieben. Die Ausführung mit Kinderschutz und Statusanzeige nennt 250 V, 50 Hz, max. 3500 W sowie Abmessungen von ca. 7,4 x 5,5 x 7,2 cm und ist für Innenräume angegeben. Der Netz- und Überspannungsschutzschalter hat 230 V, max. 16 A, 3500 W, IP20 und eine Betriebs-LED.
Außenbereich und Fehlerstromschutz

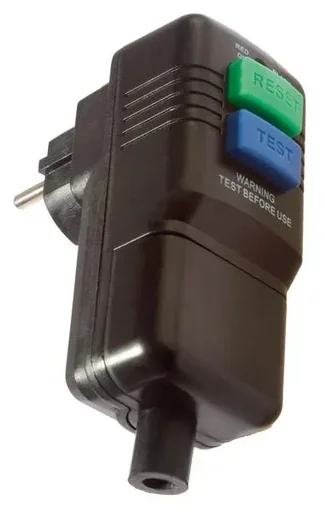

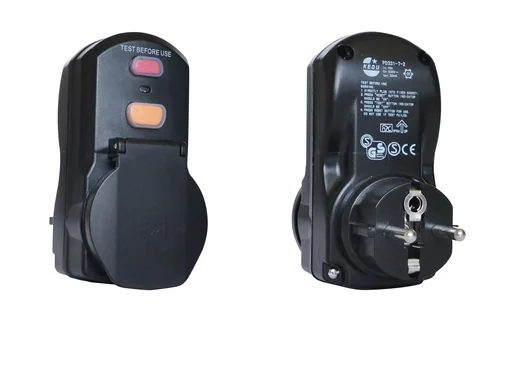

Für den Außenbereich und Feuchträume nennen die Daten FI- und PRCD-Lösungen. Das Schutzadapterkabel ist schwarz, zwei Meter lang, hat IP44, einen Auslösestrom von 30 mA und eine Auslösezeit von <30 ms. Der Personenschutz-Stecker arbeitet mit 230 V/50 Hz, 16 A, 30 mA und höchstens 30 ms; er ersetzt einen vorhandenen Stecker, etwa an Bohrmaschine, Rasenmäher, Heckenschere oder Stichsäge. Der mobile PRCD ist für 230-V-Geräte im Außenbereich sowie Geräte mit oder in Wasser beschrieben und hat IP54.
Technische Angaben vergleichen
Technische Angaben sollten innerhalb derselben Schutzaufgabe verglichen werden. Spannung und Leistung beschreiben den elektrischen Rahmen; Auslösestrom und Auslösezeit gehören zu FI-Produkten. Die IP-Angabe bezeichnet die im Produkttext genannte Schutzart. Abmessungen und Anschlussform entscheiden, ob ein Zwischenstecker oder ein Einbauschalter in die vorhandene Installation passt.
- Schutzadapterkabel: H07RN-F 3G1,5, Gummi-Neopren, -25 °C bis 40 °C und 0,63 kg.

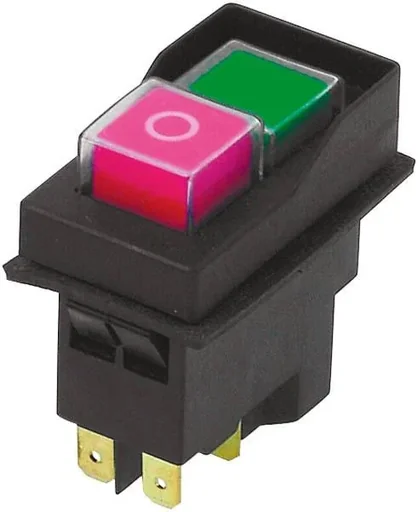

- Nullspannungsschalter mit ausgeführter Spule: 2-polig, 230 V/50 Hz, AC-1 16 A sowie AC-3 10 A oder 14,5 A.

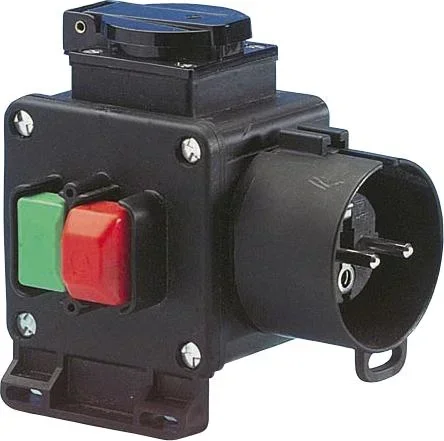

- Schalter mit Schutzkontakt-Steckdose: IP44, Nullspannungsspule 230 V, AC-3 3 kW und verstellbarer Schraubenabstand von 4,5 bis 6,5 cm.

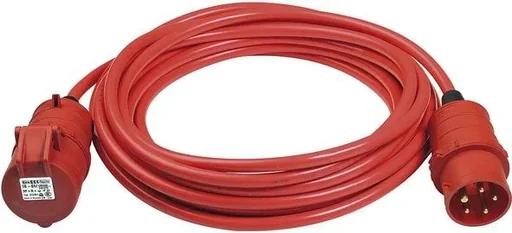

- CEE-Verlängerung: 400 V/16 A, fünfpolig, IP44, zehn Meter und signalrote Ausführung; sie ist vom Überspannungsschutz zu unterscheiden.
Drei Produktbeispiele mit Bild und Daten
Die drei Beispiele zeigen unterschiedliche Bauformen innerhalb der Kategorie.

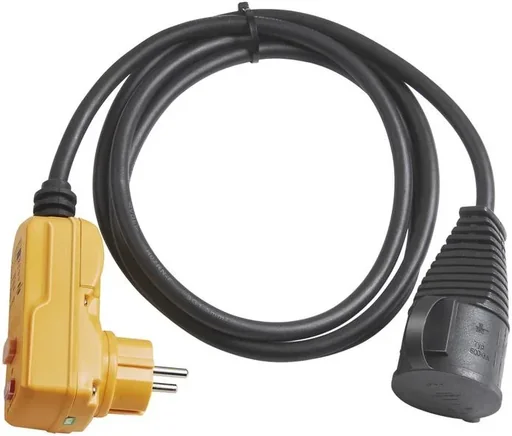

Schutzadapterkabel FI IP44 2m schwarz
FI-Stecker, IP44, 2 m, schwarze Ausführung, 30 mA Auslösestrom und Funktionsanzeige; die Kupplung ist spritzwassergeschützt.

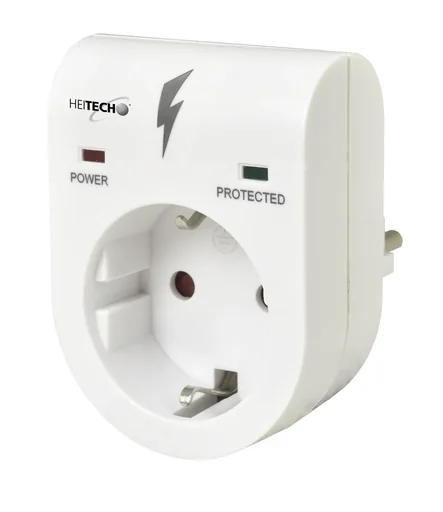

Überspannungsschutz-Adapter Kinderschutz mit Statusanzeige - 2er Set
Zwischenstecker mit Kinderschutz und Statusanzeige im 2er Set; 250 V, 50 Hz, max. 3500 W, für Innenräume.

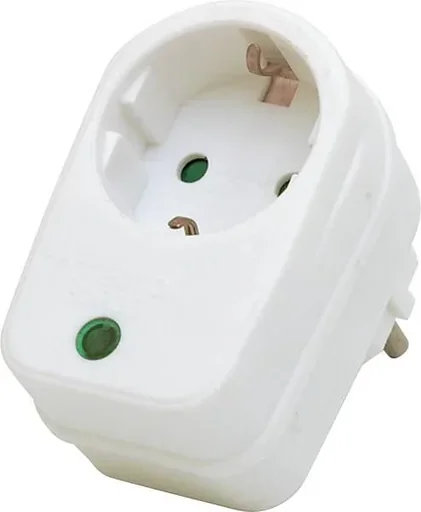

Netz- und Überspannungsschutzschalter
Netz- und Überspannungsschutzschalter mit Betriebs-LED, Kindersicherung, Berührungsschutz, 230 V, max. 16 A und IP20.
Häufige Fragen zum Überspannungsschutz
Was unterscheidet einen Überspannungsschutz-Adapter von einem FI-Produkt?
Der Adapter führt einen Netzfilter gegen Stromspitzen und Überspannung. FI-Stecker, Schutzadapterkabel und PRCD reagieren auf Fehlerströme und unterbrechen die Stromversorgung.
Welche Variante ist für Telefonanlage oder Computer beschrieben?
Die Überspannungsschutz-Adapter nennen Telefonanlagen, Computer, TV-Geräte und HiFi-Anlagen. Die Ausführung mit Kinderschutz ergänzt eine Statusanzeige und ist als 2er Set aufgeführt.
Woran erkenne ich die Daten für den Außenbereich?
Beim Schutzadapterkabel stehen IP44, 2 m, 30 mA und <30 ms; beim mobilen PRCD IP54, 230 V, max. 16 A und -25 °C bis 40 °C.
Was macht ein Nullspannungsschalter?
Nach einer Stromunterbrechung fällt die Spule ab und der automatische Wiederanlauf wird verhindert. Beim Modell mit Schutzkontakt-Steckdose gehören Steckdose, Stecker und Ein-Aus-Taste zum Aufbau.
