Muffen Elektro: Elektromuffen für Kabelverbindungen
Die Kategorie bündelt Muffen mit Deckel und Klemme, Kabelmuffen, Kabelverbinder, Steckklemmen und Schutzboxen. Für die Auswahl zählen unter anderem IP-Schutzart, Polzahl, Kabeldurchführungen und der angegebene Leitungsquerschnitt.
Muffen Elektro: Sortiment und Orientierung
Unter der Bezeichnung Muffen Elektro stehen unterschiedliche Artikel für das Verbinden oder Abschirmen von Leitungen und Steckverbindungen nebeneinander. Dazu gehören eine 4-teilige Muffe "Clamp" mit Klappdeckel und Klemme, eine 4-tlg. Ausführung mit Scharnierdeckel und Klammer, Kabelmuffen mit IP-Angabe, 3- und 5-polige Kabelverbinder, Steckklemmen sowie Schutzboxen.
Die Produktnamen und Beschreibungen nennen verschiedene Auswahlachsen: elektrische Angaben wie 230 V und 16 A, die Polzahl, Querschnittsbereiche, Kabeldurchmesser, die Schutzart, Maße und den Lieferumfang. Beginnen Sie mit der Art der Verbindung und gleichen Sie anschließend die konkreten Angaben der vorgesehenen Leitung mit dem jeweiligen Artikel ab.
Welche Muffe passt zur Verbindung?
Deckel- und Klemmvarianten

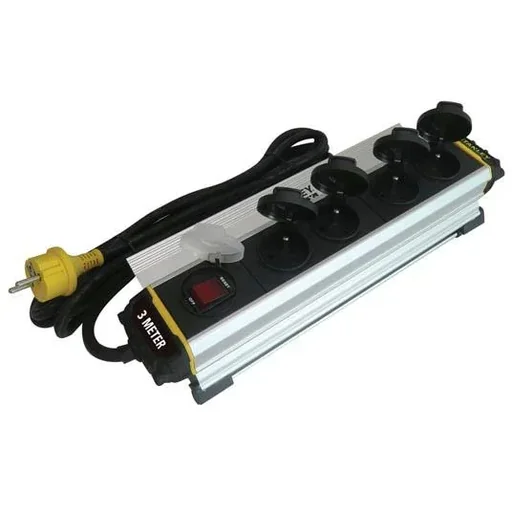

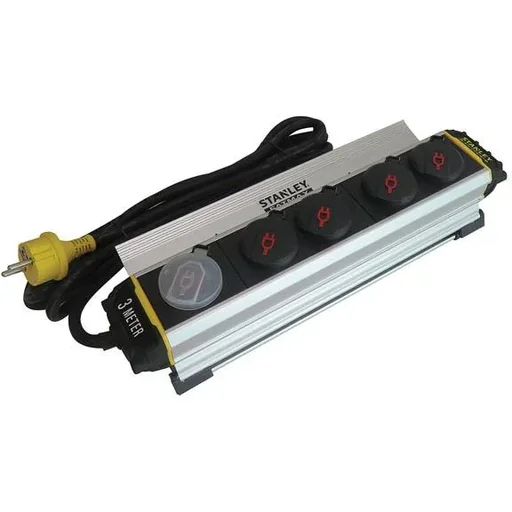

Die beiden Clamp-Artikel unterscheiden sich bereits in der Bezeichnung: Eine Variante ist 4-teilig und wird mit Klappdeckel und Klemme geführt. Die andere ist 4-tlg. und hat einen Scharnierdeckel sowie eine Klammer. Wenn die Bauform des Deckels oder die Art der Klemmung für den Einbau feststeht, lässt sich die Auswahl über diese Begriffe eingrenzen. Weitere technische Werte sind in den vorliegenden Produktangaben für diese beiden Artikel nicht genannt.
Kabelmuffen und Kabelverbinder

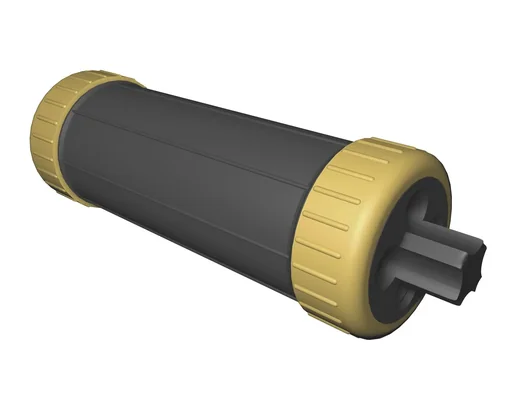

Für ausdrücklich als Kabelmuffe oder Kabelverbinder bezeichnete Artikel stehen konkrete Eckdaten zur Verfügung. Die Kabelmuffe IP68 nennt maximal 230 V, bis zu vier Kabeldurchführungen für Durchmesser von 6 bis 14 mm, ein Kunststoffgehäuse, 190 mm Länge und 70 mm Durchmesser. Die beiden Kabelverbinder tragen IP68 in der Bezeichnung und werden als 3-polige beziehungsweise 5-polige Ausführung geführt.
Die Bezeichnung nennt Klappdeckel und Klemme. Das Gewicht der Produktkarte beträgt 1,99 kg.
Genannt werden 230 V, bis zu vier Durchführungen für 6–14 mm, 190 mm Länge und 70 mm Durchmesser.

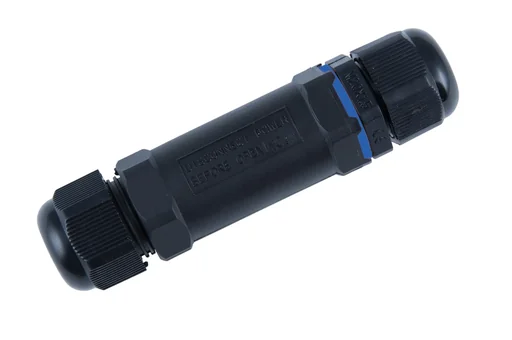

Die Beschreibung nennt IP68, maximal 230 V und 16 A sowie eine 3-polige Ausführung.
IP-Schutzart, Polzahl und Kabeldaten
IP68 ist bei der Kabelmuffe und bei den beiden Kabelverbindern als Produktangabe genannt. Bei den Kabelverbindern kommen Angaben zum Einsatz im Außenbereich und zu Wassertiefen bis zu 1 Meter hinzu. Diese Informationen helfen bei der Vorauswahl, ersetzen aber nicht den Abgleich von Leitung, Anschluss und Einbausituation.
Kabelmuffe IP68
Maximal 230 V, maximal vier Kabeldurchführungen mit 6–14 mm Durchmesser, Kunststoffgehäuse, 190 mm Länge und 70 mm Durchmesser. Das Gehäuse wird als frostbeständig beschrieben.
3-polige Ausführung
Genannt werden maximal 230 V und 16 A, 3-polig, 1,00–1,5 mm² sowie Erdkabel NYY-J bis 3G1,5 mm². Die Beschreibung nennt Wassertiefen bis zu 1 Meter und IP68.
5-polige Ausführung
Die Produktbeschreibung nennt maximal 230 V und 16 A, 5-polig, 1,00–1,5 mm², Kabeldurchführungen von maximal 7–13 mm und Erdkabel NYY-J bis 3G2,5 mm². Auch hier sind IP68 und Wassertiefen bis zu 1 Meter genannt. Zur 5-poligen Variante
Bei der Wahl sollte die genannte Polzahl zur vorgesehenen Verbindung passen. Zusätzlich sind der Querschnittsbereich, die Kabeldurchführung und die maximale Spannung zu vergleichen. Aus der Bezeichnung allein lässt sich keine Austauschbarkeit zwischen verschiedenen Artikeln ableiten.
Steckklemmen nach Querschnitt und Variante

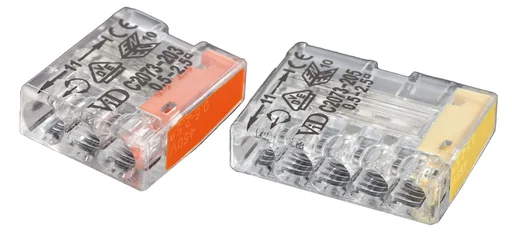

Die Mikro-Steckklemmen werden transparent und als besonders kompakt beschrieben. Für beide Mikro-Ausführungen ist der Bereich für starre Leitungen mit 0,5–2,5 mm² angegeben. Die Produktnamen unterscheiden eine Variante mit 5 x und eine mit 3 x; beide werden in 100-Stück-Kartons geführt.
| Variante | Angaben aus Produktname und Beschreibung | Lieferumfang |
|---|---|---|
| Mikro, transparent | 5 x, starre Leitungen 0,5–2,5 mm² | 100 Stück |
| Mikro, transparent | 3 x, starre Leitungen 0,5–2,5 mm² | 100 Stück |
| Grau | 5 x, starre Leitungen 1,0–2,5 mm² | 100 Stück |
| Grau | 3 x, starre Leitungen 1,0–2,5 mm² | 100 Stück |
Die transparente Mikro-Reihe deckt damit einen kleineren unteren Querschnitt ab als die grauen Varianten. Entscheidend ist, ob 0,5 mm² oder erst 1,0 mm² benötigt wird und ob die im Namen genannte 3-x- oder 5-x-Ausführung zur geplanten Verbindung passt.
Schutzboxen für Steckverbindungen

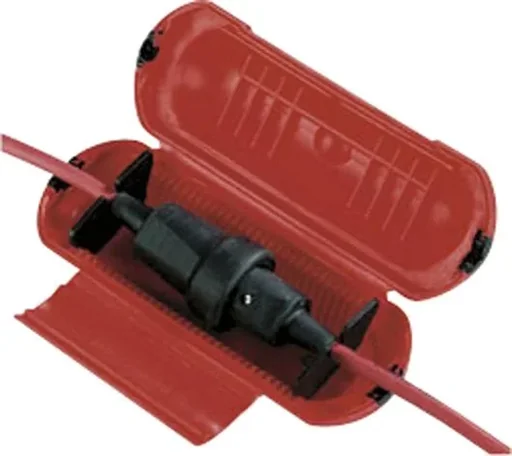

Für Steckverbindungen sind zwei unterschiedliche Schutzboxen gelistet. Die eine wird als "Kabelverbindungs-Schutzbox für Steckverbindungen, 2 Stück" bezeichnet; weitere technische Daten sind in der Produktkarte nicht enthalten. Der Elektro-Safe ist laut Beschreibung extra groß und auch für Gummistecker-Verbindungen vorgesehen. Genannt werden IP44, Verwendung für Innen und Außen, Kurzschlussschutz, Laschen zum Aufwickeln von restlichem Kabel sowie ein Gehäuse aus wetterfestem Kunststoff.
Beim Elektro-Safe sind außerdem die Farbe Rot, 23 cm Länge und 8 cm Durchmesser angegeben. Diese Maße sind für die Platzplanung relevant. Für eine bestimmte Steckverbindung sollten Form und Abmessungen des eigenen Steckers mit dem verfügbaren Raum der Box verglichen werden.
Merksatz: Eine Schutzbox und eine Kabelmuffe erfüllen in dieser Auswahl nicht dieselbe Aufgabe. Die Muffe wird über Kabelverbindungen beschrieben; die Box nimmt Steckverbindungen auf. Die Produktbezeichnung und der angegebene Einsatzbereich sollten daher vor dem Einbau zusammenpassen.
Elektrozaun und Elektrofechter im Kategorieumfeld

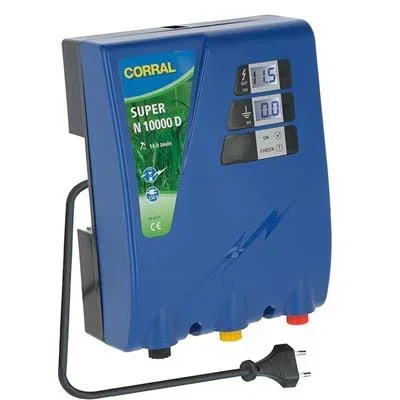

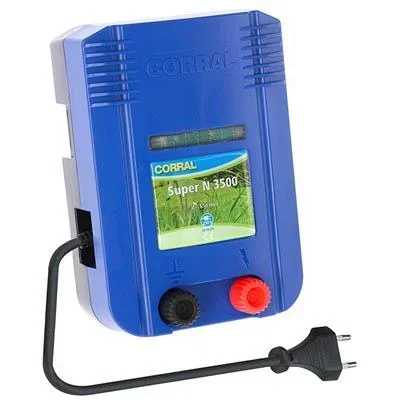

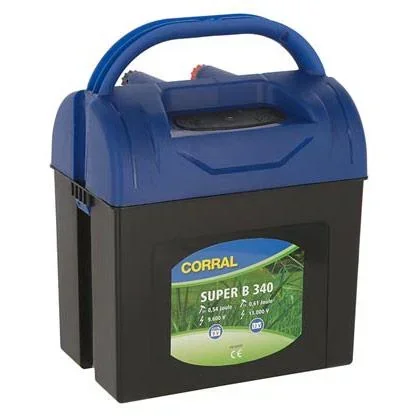

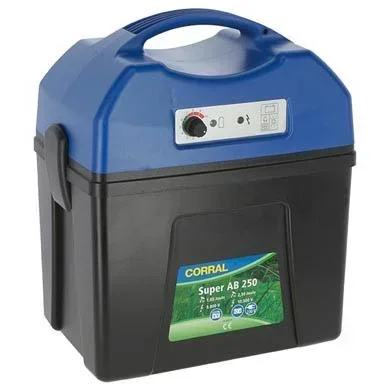

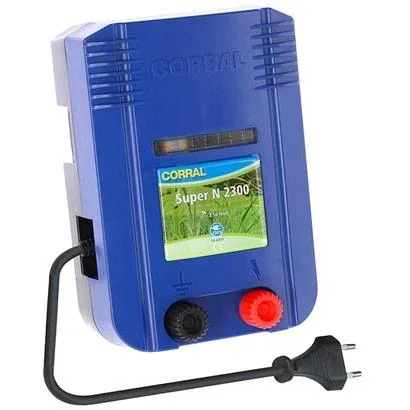

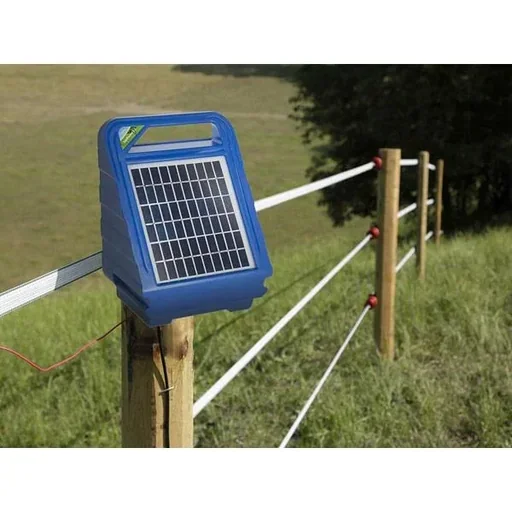

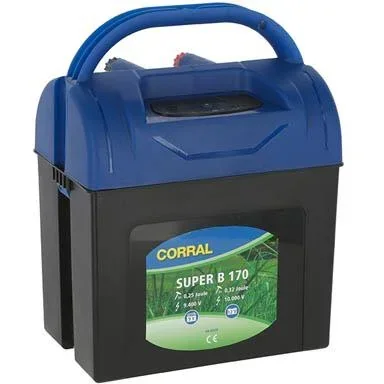

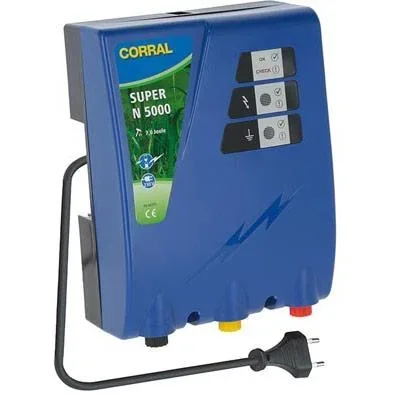

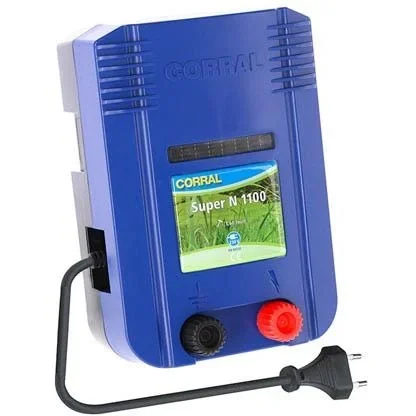

In der Produktliste stehen neben Muffen und Kabelverbindern auch Elektrofechter und Elektrozaun-Ausführungen. Bei den Corral-Super-Modellen nennen die Produktnamen 230 V für N3500, N5000, N1100, N10000 D und N2300. B170 und B340 sind mit 9 / 12 V bezeichnet, der Super Ab 250 mit 12 V; beim Sun Power S2 nennt der Produktname keine Spannung.

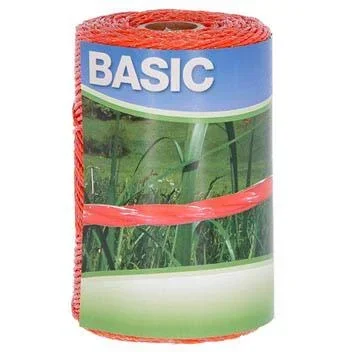

Zusätzlich erscheinen ein Basis Elektrozaun in Orange und ein Basic Elektrozaun in Weiß. Beide Produktnamen nennen 250M sowie 3 x 0,16 Niro. Wer eine Kabelverbindung sucht, kann diese Begriffe von den Artikeln mit Muffe, Verbinder, Steckklemme oder Schutzbox trennen. Wer einen Elektrozaun- oder Elektrofechter-Artikel sucht, sollte dagegen bei der jeweiligen Spannungs- und Produktbezeichnung bleiben.
Montageplanung und Prüfung vor der Arbeit
Ordnen Sie zuerst die Aufgabe zu: Soll eine Kabelverbindung hergestellt, eine Steckverbindung abgeschirmt oder eine Leitung mit einer Steckklemme verbunden werden? Danach helfen die Angaben aus den Produktkarten weiter. Bei der Kabelmuffe sind Kabeldurchmesser, Anzahl der Durchführungen, IP68 und die Maße genannt. Bei den Kabelverbindern stehen Polzahl, Querschnitt, Spannung, Stromstärke und teilweise der Kabeltyp im Vordergrund.
Arbeiten an elektrischen Leitungen gehören in einen spannungsfreien Zustand. Vor der Montage sind Leitung, Anschlussart und der im Artikel genannte Bereich abzugleichen. Bei den Steckklemmen ist der Hinweis auf starre Leitungen zu beachten. Bei den beschriebenen Kabelverbindern sind die Angaben zu NYY-J, Wassertiefe, Frost und Säuren im Boden dem jeweiligen Artikel zugeordnet und sollten nicht auf andere Varianten übertragen werden.
Auch die Schreibweise der Produktnamen kann eine Auswahlhilfe sein: "3-polig" und "5Polig" kennzeichnen unterschiedliche Verbinder, während "3 x" und "5 x" bei den Steckklemmen Teil der jeweiligen Produktbezeichnung sind. Diese Begriffe sollten beim Vergleich unverändert neben dem benötigten Anschluss stehen.
Verwandte Bereiche der Elektroinstallation
Für vorbereitende Arbeiten und angrenzende Leitungsaufgaben können diese Kategorien thematisch anschließen:
Für das Umfeld von Leitungsenden und Kabelbefestigung.
Stecker und Kupplungen als benachbarte Verbindungstechnik.
Ein angrenzender Bereich für aufgewickelte Leitungen.
Verteilertechnik für die weitere Einordnung der Installation.
Weiterlesen zu Leitungen und Elektroarbeiten
Ein Vergleich zu Antriebsarten mit Bezug zu Elektro- und Akkugeräten.
Grundlagen zu Leitungen und Vorschriften im Gartenumfeld.
FAQ zu Muffen Elektro
Welche Angaben sind bei der Kabelmuffe IP68 entscheidend?
Die Produktbeschreibung nennt maximal 230 V, bis zu vier Kabeldurchführungen für 6–14 mm Durchmesser, ein Kunststoffgehäuse, IP68, 190 mm Länge und 70 mm Durchmesser. Außerdem wird das Gehäuse als frostbeständig beschrieben. Diese Werte sind der genannten Kabelmuffe zugeordnet.
Was unterscheidet den 3-poligen vom 5-poligen Kabelverbinder?
Die Artikel sind als 3-polig beziehungsweise 5-polig bezeichnet. Für beide werden maximal 230 V und 16 A sowie IP68 genannt. Beim 3-poligen Verbinder steht NYY-J bis 3G1,5 mm², beim 5-poligen bis 3G2,5 mm²; für die 5-polige Ausführung sind außerdem Kabeldurchführungen von maximal 7–13 mm angegeben.
Welche Querschnitte haben die gelisteten Steckklemmen?
Die transparenten Mikro-Steckklemmen sind für starre Leitungen mit 0,5–2,5 mm² beschrieben. Die grauen Steckklemmen werden für starre Leitungen mit 1,0–2,5 mm² genannt. Bei beiden Farben gibt es Produktnamen mit 3 x und 5 x; alle genannten Varianten werden in 100 Stück geführt.
Wofür stehen die beiden Schutzboxen?
Eine Produktbezeichnung nennt eine Kabelverbindungs-Schutzbox für Steckverbindungen mit 2 Stück. Der Elektro-Safe ist laut Beschreibung extra groß, nimmt auch Gummistecker-Verbindungen auf und nennt IP44, Innen- und Außenverwendung, Kurzschlussschutz, rote Farbe sowie 23 cm Länge und 8 cm Durchmesser.
Warum erscheinen Elektrozaun-Artikel in der Kategorie?
Die Produktliste enthält neben Kabelartikeln auch Elektrofechter und Elektrozaun-Ausführungen. Die Namen nennen bei mehreren Corral-Super-Modellen 230 V, bei B170 und B340 9 / 12 V sowie beim Super Ab 250 12 V. Die beiden Elektrozaun-Namen nennen 250M und 3 x 0,16 Niro, einmal in Orange und einmal in Weiß.
