Sichere Elektroinstallation im Gartenhaus: Die richtigen Klemmen wählen

Wie plane ich die Elektrik für mein Gartenhaus?

Beginnen Sie mit einer klaren Liste aller geplanten Verbraucher. Zählen Sie fest installierte Lampen, Steckdosen für Elektrowerkzeuge und eventuell eine Heizung oder eine Pumpe für die Gartenbewässerung. Notieren Sie die Leistung jedes Geräts in Watt.

Addieren Sie diese Werte, um den maximalen Gesamtstrombedarf zu ermitteln. Dieser Wert bestimmt den Querschnitt der Zuleitung vom Haus und die Absicherung durch den Sicherungskasten. Planen Sie separate Stromkreise für Beleuchtung und Steckdosen.

Skizzieren Sie den Verlauf der Kabelkanäle. Vermeiden Sie scharfe Kanten und legen Sie Leitungen nie unter direktem Druck, etwa unter schweren Gartenelementen. Ein durchdachter Plan erspart Ihnen später aufwendige Änderungen.

Welche Arten von Klemmen gibt es für den Außeneinsatz?

Die Wahl der Klemme hängt von der Anwendung und den Umgebungsbedingungen ab. Schraubklemmen aus Messing oder verzinktem Stahl bieten eine sehr stabile, dauerhafte Verbindung. Sie eignen sich für Hauptleitungen und feste Anschlüsse.

Federzugklemmen (auch Schnellklemmen genannt) erlauben ein werkzeugloses Öffnen und Schließen. Sie sind perfekt für Beleuchtungsanschlüsse oder temporäre Verbindungen, etwa bei einer Gewächshausbeleuchtung. Achten Sie auf eine ausreichende IP-Schutzart.

Verbindungshülsen (Muffen) werden mit einer Crimpzange dauerhaft verpresst und anschließend isoliert. Sie sind absolut wasserdicht und unverrückbar, benötigen aber das passende Werkzeug. Für Schlauchanschlüsse an der Pumpe finden Sie passendes Zubehör wie

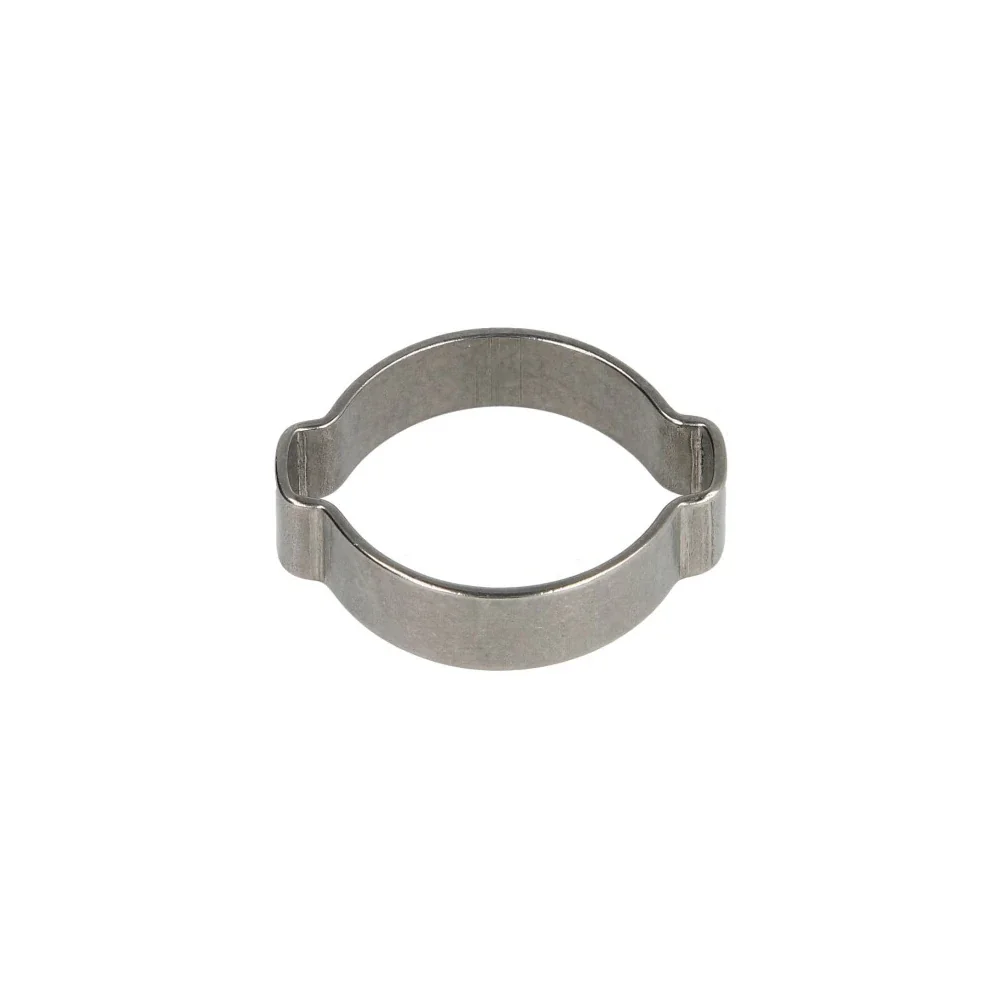

2-Ohr-Schlauchklemmen 4mm, Edelstahl rostfrei

Zum Produkt

„Im Außenbereich sind nur Klemmen mit ausgewiesener IP-Schutzart zu verwenden. Die gängige Mindestanforderung ist IP44, für dauerhaft feuchte Bereiche oder im Erdreich sollte IP67 gewählt werden.“

Schraubklemmen: Der Klassiker für feste Verbindungen

Schraubklemmen üben über eine Metallschraube Druck auf den Leiter aus. Wählen Sie Klemmen mit einer Zugentlastung, die das Kabel vor Abknicken schützt. Verwenden Sie stets Unterlegscheiben, um ein Verrutschen der Schraube zu verhindern.

Der Kabelquerschnitt muss exakt zur Klemmenangabe passen. Ein zu dünner Draht hat zu wenig Kontaktfläche, ein zu dicker wird gequetscht und beschädigt. Nach dem Anziehen der Schraube geben Sie einen leichten Zug am Kabel, um die Festigkeit zu prüfen.

Federzugklemmen: Schnell und praktisch

Eine integrierte Feder hält den Leiter unter konstantem Druck. Das verhindert Wackelkontakte durch Materialermüdung oder Vibrationen, wie sie bei der Nutzung von Elektrowerkzeugen entstehen können.

Zum Lösen der Verbindung drücken Sie meist mit einem Schraubendreher auf einen Hebel. Prüfen Sie vor dem Kauf, ob die Klemme für einadrige oder mehrdrähtige Leiter ausgelegt ist. Nicht alle Modelle beherrschen beide Varianten zuverlässig.

Wie verbinde ich Kabel fachgerecht?

Strippen Sie die Isolierung sauber mit einem Abisolierwerkzeug ab. Die Länge des freigelegten Leiters sollte genau der Tiefe der Klemme entsprechen. Kein blankes Kupfer darf außerhalb sichtbar sein, aber auch kein Isolationsmaterial in der Klemmbacke eingeklemmt werden.

Bei mehrdrähtigen Leitern verdrehen Sie die feinen Einzeldrähte leicht miteinander, bevor Sie sie in die Klemme einführen. So verhindern Sie, dass einzelne Härchen abstehen und einen Kurzschluss verursachen. Eine Aderendhülse kann hier für mehr Ordnung sorgen.

Ziehen Sie Schrauben mit dem passenden Schraubendreher fest an, aber übertreiben Sie die Kraft nicht. Eine zerbröselte Isolierung oder abgerissene Schraube macht die Klemme unbrauchbar. Bei Federklemmen hören Sie ein deutliches Klicken, wenn der Leiter korrekt sitzt.

„Die häufigste Ursache für Störungen in der Elektroinstallation sind nicht die Kabel selbst, sondern mangelhafte Kontaktstellen. Eine korrekt ausgeführte Verklemmung hält Jahrzehnte, eine schlechte wird schon nach wenigen Monaten zum Problem.“

Welche Fehler sollte ich unbedingt vermeiden?

Der größte Fehler ist die Verwendung von Lüsterklemmen oder einfachen Schraubverbindern ohne Gehäuse im Außenbereich. Sie bieten keinerlei Schutz gegen Feuchtigkeit und sind die häufigste Brandursache in Gartenhäusern.

Vermeiden Sie die Parallelführung von Stromkabeln und Wasserleitungen. Falls es unvermeidbar ist, führen Sie das Stromkabel immer oberhalb der Wasserleitung. So verhindern Sie, dass Kondenswasser oder ein Leck auf die elektrische Verbindung tropft.

Verzichten Sie auf Isolierband als alleinige Schutzmaßnahme. Es verliert im Freien schnell seine Klebekraft und löst sich. Isolierband dient nur als zusätzliche Sicherung über einer bereits wasserdichten Klemme oder Schrumpfhülse.

Die falsche Wahl des Kabelquerschnitts

Ein zu dünnes Kabel erwärmt sich unter Last stark. Diese Hitze überträgt sich auf die Klemme, wodurch sich die Metallteile ausdehnen und der Kontaktdruck nachlässt. Ein Teufelskreis aus steigendem Widerstand und noch mehr Hitze beginnt.

Folgen Sie immer den Vorgaben der DIN-Normen für die Mindestquerschnitte. Für eine 230V-Steckdosenleitung im Gartenhaus ist 1,5 mm² das absolute Minimum, bei längeren Strecken oder hohen Lasten wie einer Heizung sind 2,5 mm² empfehlenswert.

Nachlässiges Anziehen und fehlende Wartung

Metallteile arbeiten, besonders bei Temperaturwechseln im Garten. Schrauben können sich minimal lockern. Planen Sie ein, alle Schraubverbindungen in Ihrer Elektroinstallation nach einem Jahr und dann alle paar Jahre nachzuziehen.

Kontrollieren Sie die Anlagen nach dem Winter visuell auf Frostschäden, Nagespuren oder Feuchtigkeit in den Dosen. Eine regelmäßige Sichtprüfung mit abgestelltem Strom beugt schwerwiegenden Problemen vor.

Wie schütze ich die Installation vor Witterung?

Alle Verbindungsstellen müssen in geeigneten, dicht schließenden Verteilerdosen untergebracht sein. Wählen Sie Kunststoffdosen mit Silikondichtung und Deckelverschluss. Die Kabelzuführungen sollten mit Stopfbuchsen oder zugfesten Kabelverschraubungen abgedichtet werden.

Führen Sie Kabel niemals direkt aus der Erde in eine Dose. Verwenden Sie einen wetterfesten Übergang mit nach unten weisender Schleife (Wasserschleuse), damit kein Regenwasser in die Leitung läuft. Für fest verlegte Kabel im Erdreich sind spezielle Erdleitungen erforderlich.

Schützen Sie die gesamte Installation vor direkter Sonneneinstrahlung. UV-Strahlung macht viele Kunststoffe mit der Zeit spröde. Verlegen Sie Leitungen und Dosen unter Dachvorsprüngen oder in beschatteten Bereichen.

Mit der richtigen Planung, den passenden Klemmen und einer sorgfältigen Ausführung schaffen Sie eine Elektroinstallation im Gartenhaus, die sicher, zuverlässig und langlebig ist. Die Investition in qualitativ hochwertige Materialien wie zahlt sich über viele Jahre aus.

Häufige Fragen

Welche Klemmen sind für Elektroinstallationen im Freien geeignet?

Verwenden Sie ausschließlich Klemmen mit IP-Schutzart (z.B. IP44 oder höher), die gegen Spritzwasser und Staub geschützt sind. Schraubklemmen aus verzinktem Stahl oder Messing mit korrosionsbeständiger Beschichtung eignen sich. Achten Sie auf die Kennzeichnung 'für Außenbereich geeignet'. Isolierhülsen müssen UV-beständig sein.

Darf ich Lüsterklemmen im Gartenhaus verwenden?

Nein. Lüsterklemmen sind für den Innenbereich konzipiert und bieten keinen Schutz gegen Feuchtigkeit, Kondenswasser oder Temperaturschwankungen. Im Gartenhaus führen sie schnell zu Korrosion, Wackelkontakten und stellen ein erhebliches Brand- und Stromschlagrisiko dar. Verwenden Sie stattdessen geeignete Außenklemmen.

Wie verbinde ich mehr als zwei Kabel sicher miteinander?

Nutzen Sie dafür spezielle Verteilerklemmen oder Klemmblöcke mit mehreren Anschlussstellen. Jedes Kabel kommt in eine separate Klemme. Umwickeln Sie niemals mehrere Drähte mit Isolierband oder pressen sie in eine zu kleine Klemme. Für größere Projekte eignen sich Kabelbinder zur ordentlichen Führung der Leitungen.

Warum überhitzen sich Klemmen manchmal?

Überhitzung entsteht meist durch einen zu hohen Widerstand an der Kontaktstelle. Ursachen sind lockere Schrauben, korrodierte Kontaktflächen, Klemmen für zu geringen Querschnitt oder die Verbindung von Kabeln aus unterschiedlichen Materialien (z.B. Alu mit Kupfer ohne spezielle Hülse). Kontrollieren und nachziehen Sie Schraubverbindungen regelmäßig.

Brauche ich für LED-Gartenbeleuchtung besondere Klemmen?

Ja. Zwar ist der Strom geringer, doch die Klemmen müssen dennoch dauerhaft witterungsbeständig sein. Kleine, wasserdichte Steckverbinder (z.B. IP67) sind ideal für die Verbindung von Niedervolt-LED-Leuchten. Achten Sie auf die Spannungs- und Querschnittsangabe der Klemme, auch bei 12V oder 24V Systemen.
