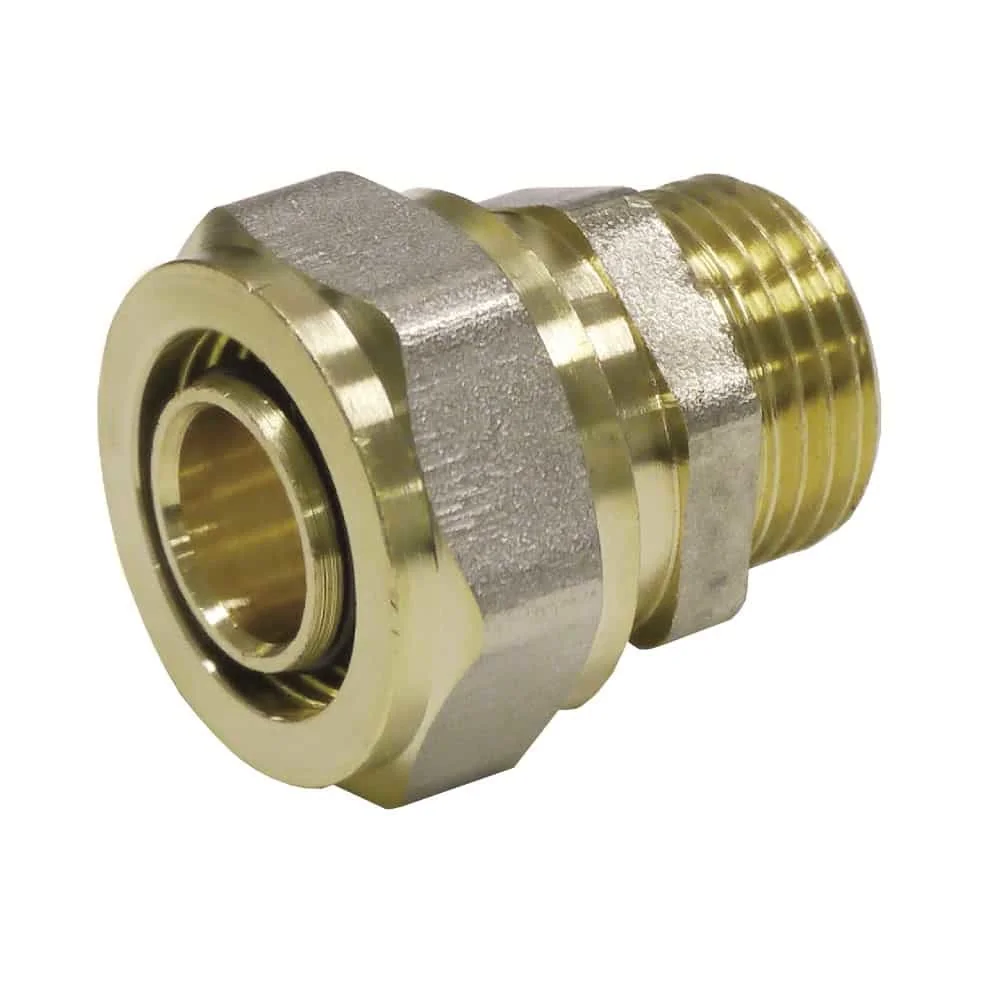

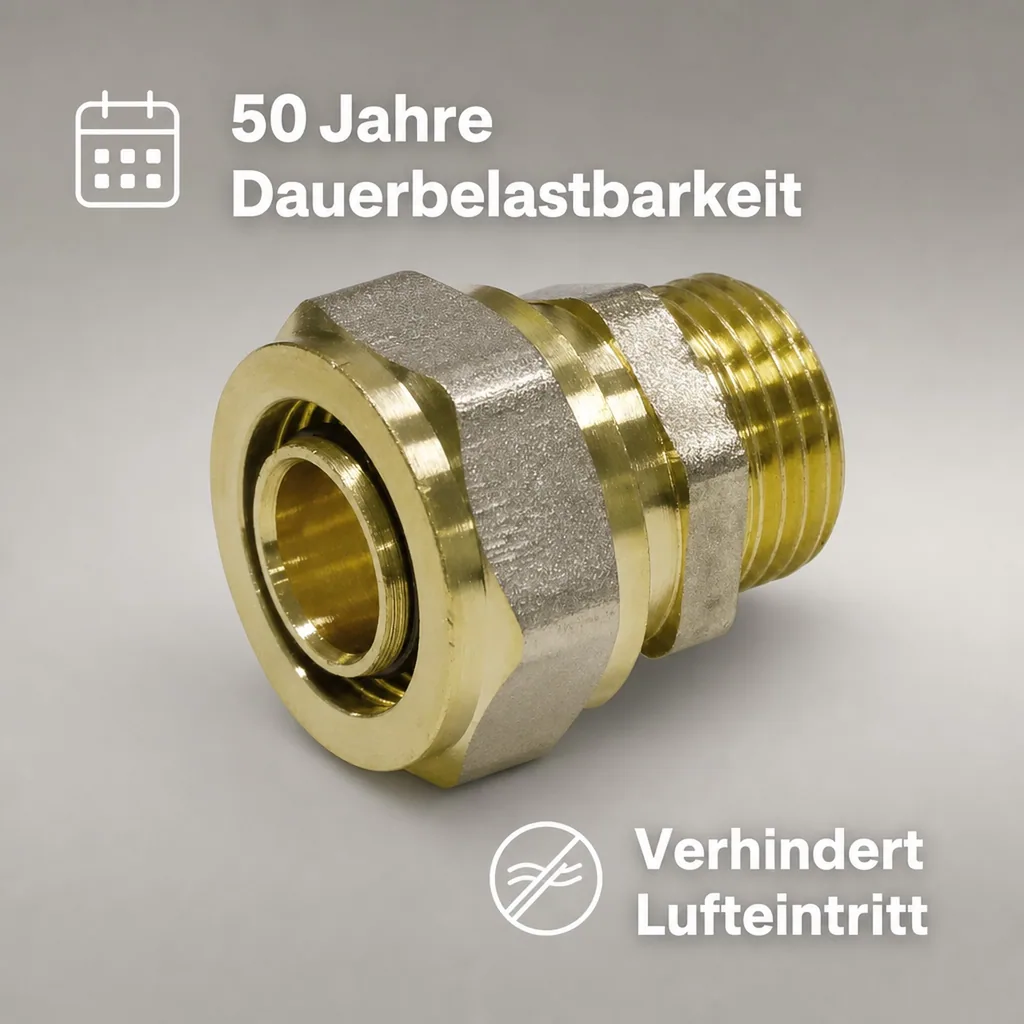

Schraubfitting Kupplung 20 x 2 - 1/2" AG

Schraubfitting Kupplung 20 x 2 - 1/2" AG

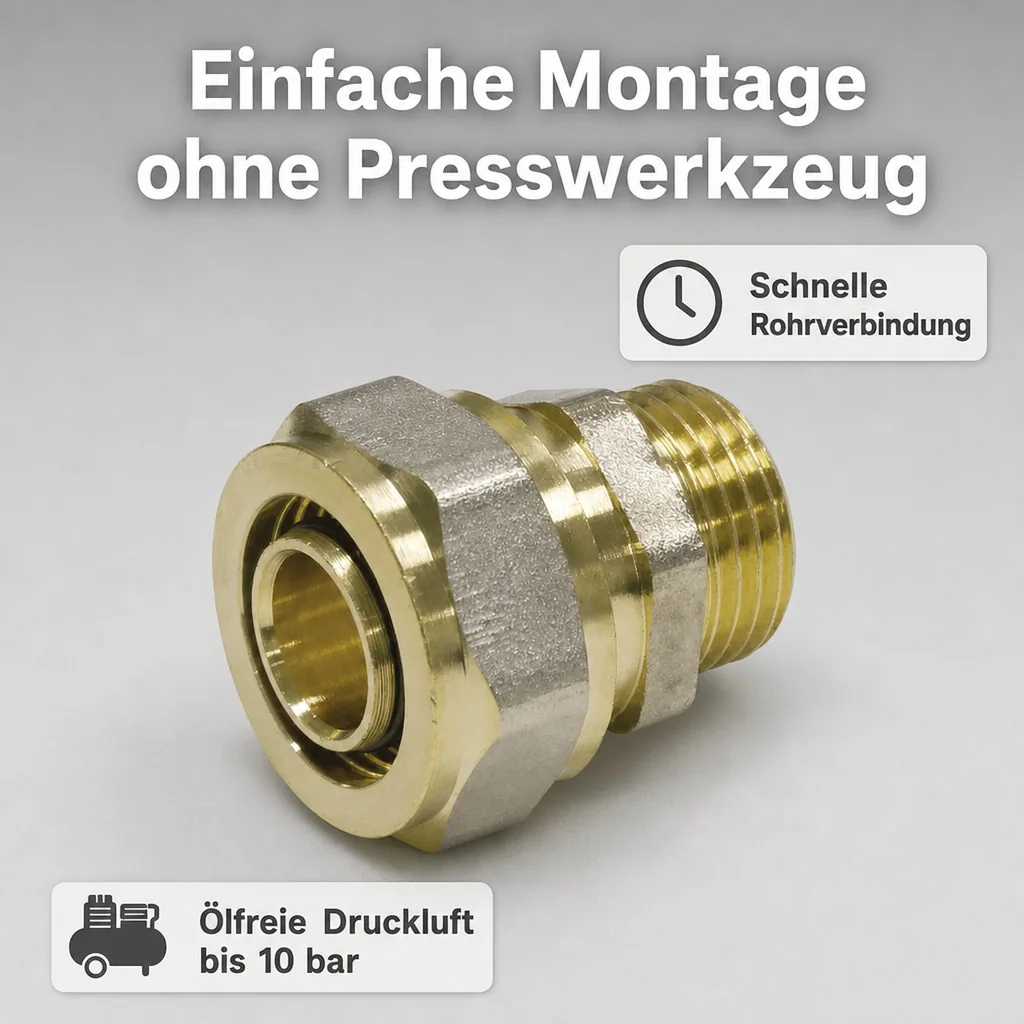

Schraubfittings für die einfache und schnelle Montage ohne Presswerkzeug

Vorteile:

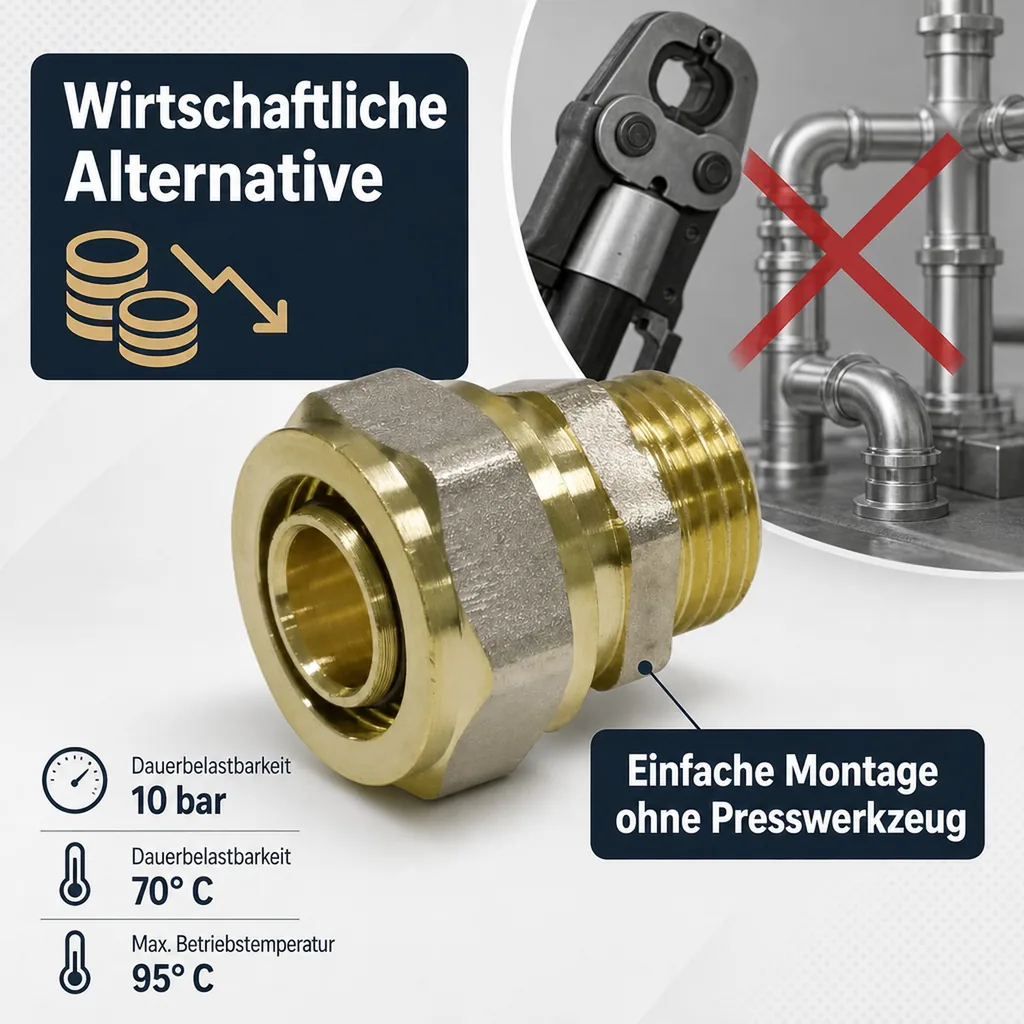

• Wirtschaftliche Alternative zu herkömmlichen Presssystemen
• Alle Werkstoffe sind für die Verwendung im Trinkwasser unbedenklich und entsprechen der UBA-Positivliste
• Zwei O-Ringe verhindern das Eindringen von Luftsauerstoff

Eigenschaften:

   DVGW DW-8501CP0053

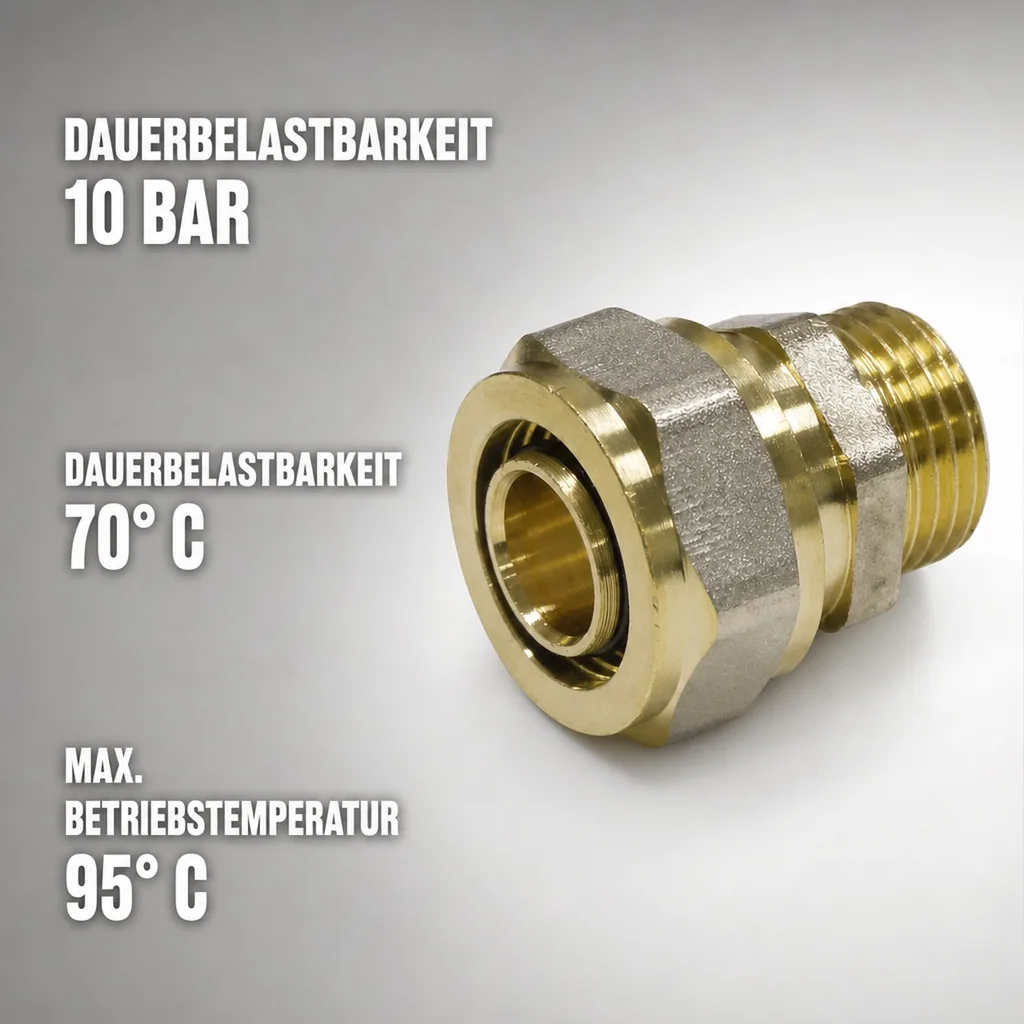

   Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre

   Maximale Betriebstemperatur 95° C

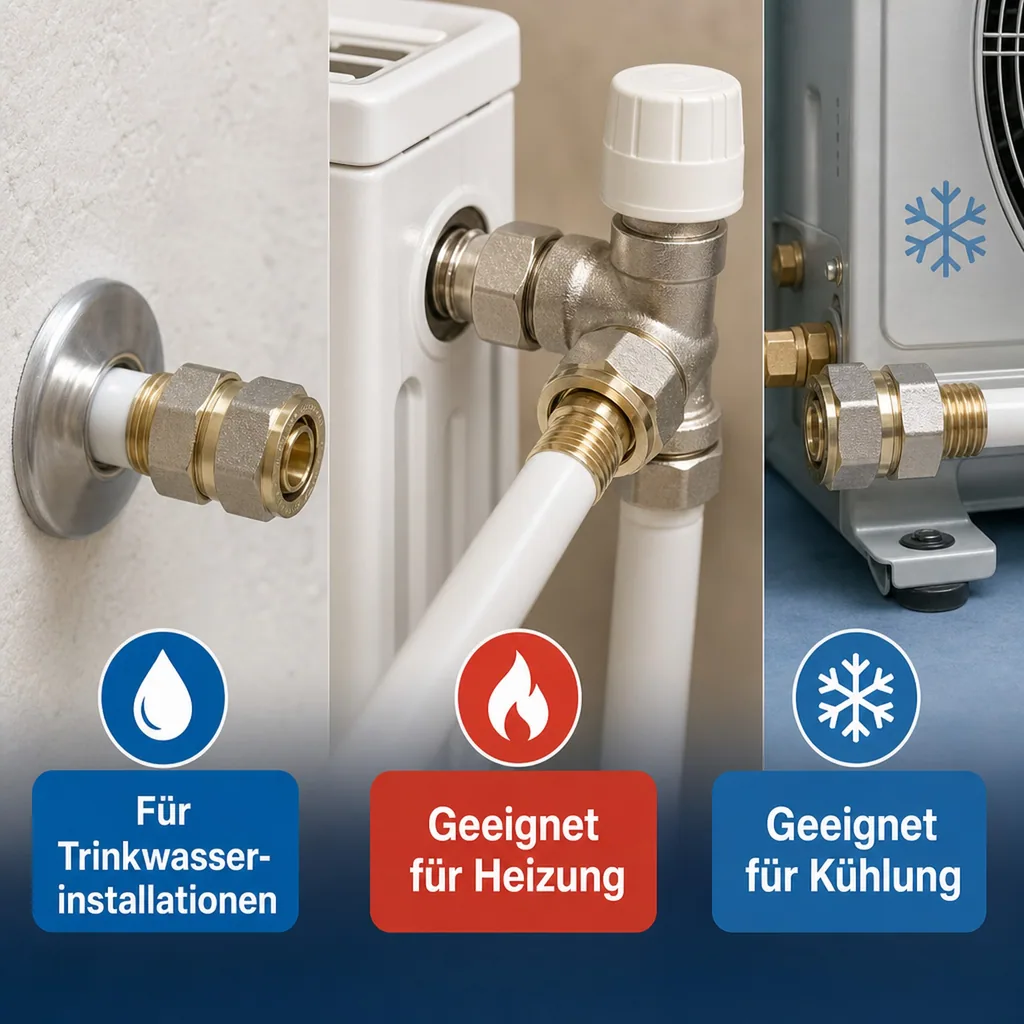

Anwendungsbereiche:

   Trinkwasserinstallationen

   Flächen- / Decken-Heizung

   Flächen- / Decken-Kühlung

   Heizkörperanbindung

   Ölfreie Druckluft bis 10 bar

Zertifizierungen:

   DVGW

   IMA

   EN ISO 21003

   GOST

   Hygiene Certificate

Für eine schnelle und sichere Rohrverbindung benötigen Sie lediglich Schraubfittings, unser Alu-Verbundrohr, eine Rohrschere und einen Kalibrierer.

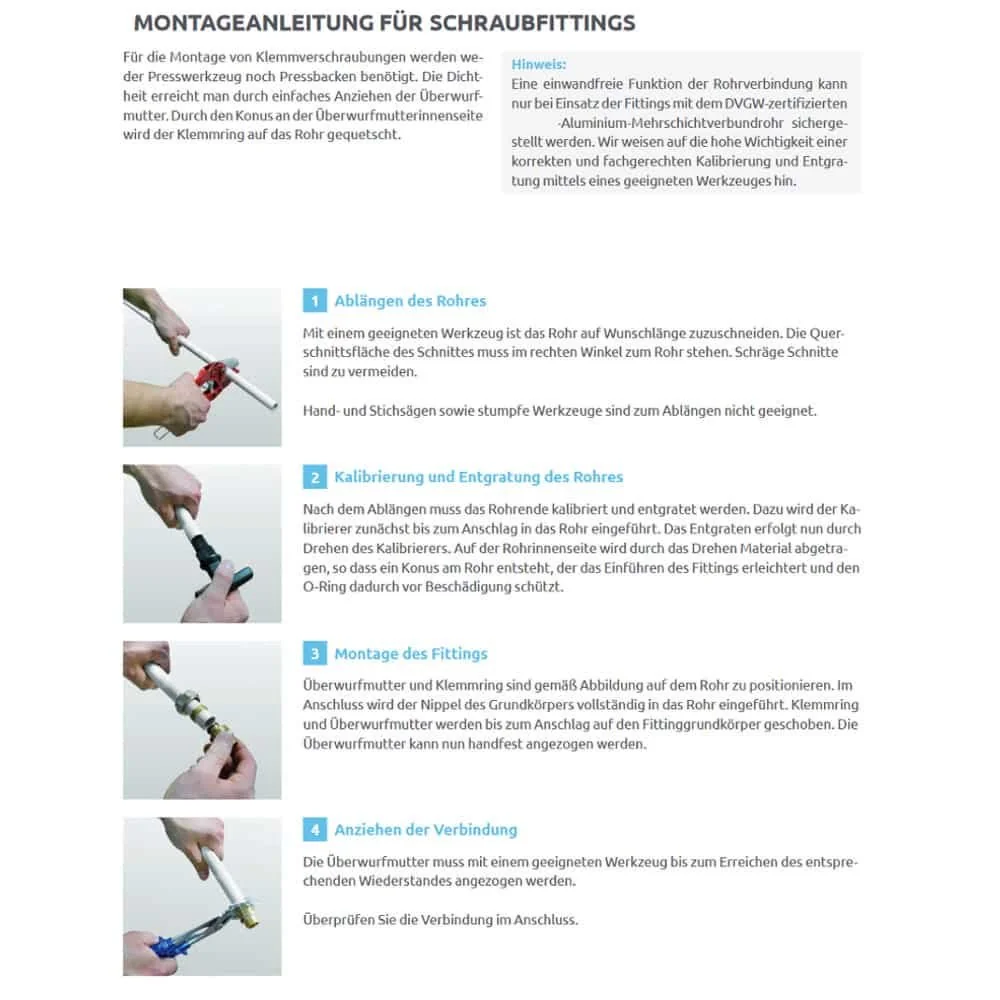

Zum besseren Verständnis haben wir bei den Fotos eine bebilderte Montageanleitung hinterlegt.

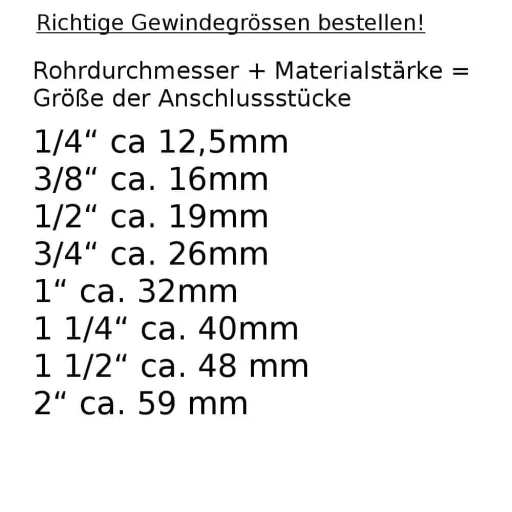

Abkürzung AG = Außengewinde
Abkürzung IG = Innengewinde

Montageanleitung:

• Das Rohr mit einem geeigneten Werkzeug ablängen
• Nach dem Ablängen muss das Rohrende mit einem Kalibrierer kalibriert und entgratet werden
• Überwurfmutter und Klemmring sind gemäß Abbildung auf dem Rohr zu positionieren. Im Anschluss wird der Nippel des Grundkörpers vollständig in das Rohr eingeführt. Klemmring und Überwurfmutter werden bis zum Anschlag auf den Fittinggrundkörper geschoben. Die Überwurfmutter kann nun handfest angezogen werden.
• Die Überwurfmutter muss mit einem geeigneten Werkzeug bis zum Erreichen des entsprechenden Wiederstandes angezogen werden.
  Überprüfen Sie die Verbindung im Anschluss.

Bitte beachten Sie das eine Verwendung von anderen Verbundrohren,als die von Boni-Shop vertriebenen Verbundrohre auf eigene Gefahr erfolgt.
Eine regelkonforme Verbindung besteht bei allen Presssystemen nur bei System zugelassenen Komponenten (Fittings und Rohre die zusammen geprüft wurden)
Dies gilt Herstellerunabhängig für alle Verbundrohrsystemen.
