Tüllen für Bierschläuche
Gerade und gebogene Tüllen für Bier- oder CO2-Schläuche mit 4, 7 und 10 mm stehen neben CNS-Ausführungen sowie Varianten mit angespritzter Dichtung. Ergänzend ist eine 90°-Winkelverschraubung für einen Bierschlauch mit 5/8 Zoll und NW 7 mm aufgeführt.
Tüllen nach Anschluss auswählen
Tüllen verbinden einen Schlauchabschnitt mit einem Anschluss in einer Bierzapfanlage. Die Produktbezeichnungen in dieser Kategorie unterscheiden zwischen geraden und gebogenen Formen sowie zwischen 4, 7 und 10 mm. Mehrere Artikel nennen Bier- und CO2-Schläuche als Einsatzbereich. Bei einzelnen Varianten stehen zusätzlich NW, 90°, ein Einstichmaß, eine angespritzte Dichtung oder ein 5/8-Zoll-Anschluss in den Produktdaten. Diese Angaben bilden die wichtigsten Auswahlachsen.
Für die Zuordnung wird zuerst der Leitungsverlauf betrachtet: Eine gerade Tülle und eine gebogene Tülle führen den Schlauch in unterschiedlichen Richtungen weiter. Danach wird das im jeweiligen Produkt genannte Maß mit dem vorhandenen Anschluss abgeglichen. Die Kategorie enthält gerade Ausführungen für 4, 7 und 10 mm, gebogene Ausführungen für 7 und 10 mm sowie CNS-Tüllen mit NW 4, NW 7 oder NW 10 mm. Eine Winkelverschraubung nennt zusätzlich 5/8 Zoll und NW 7 mm.
Gerade Tüllen im Vergleich
Gerade Ausführungen mit 4, 7 und 10 mm

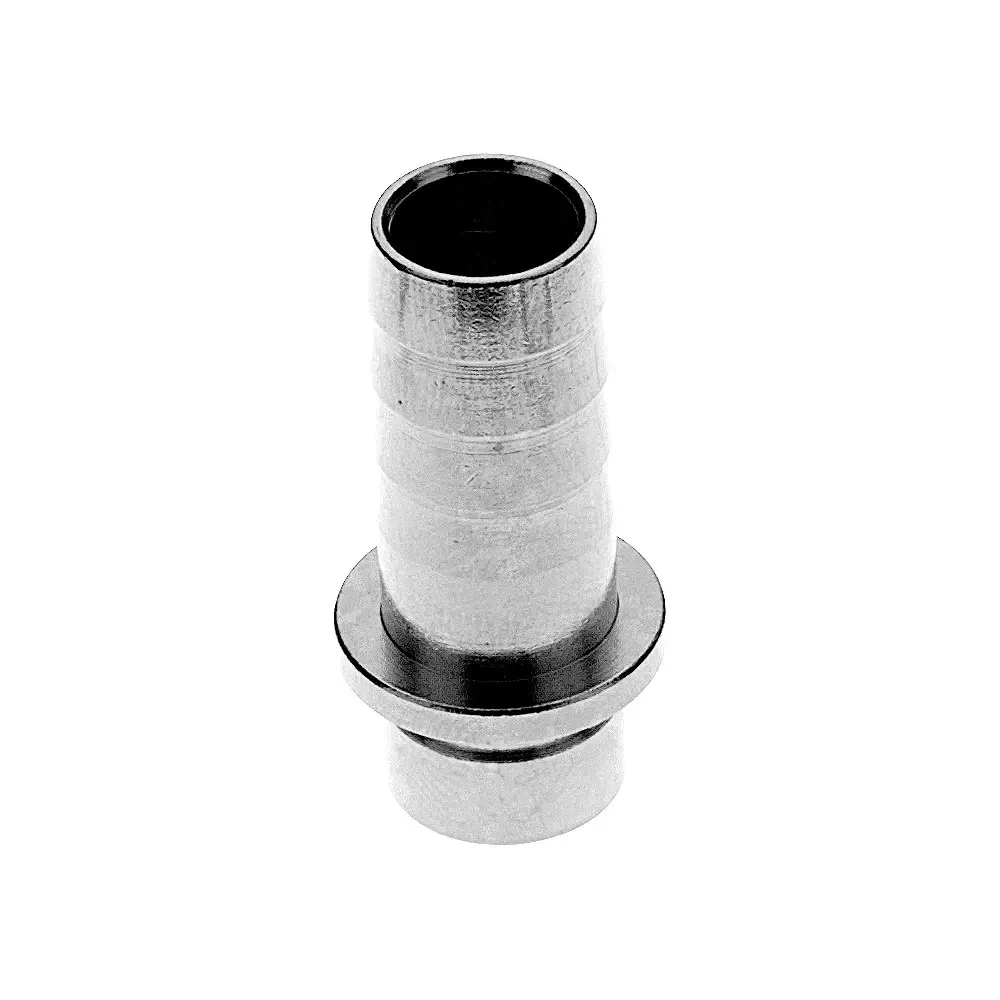

Gerade Tüllen führen den Schlauch ohne seitlichen Bogen weiter. Die gerade Tülle für Bierschlauch oder CO2-Schlauch mit 10 mm wird als Anschluss für einen Schlauch mit 10 mm Innendurchmesser beschrieben. Sie hat einen Bund und einen Ansatz; als Materialangaben stehen Messing vernickelt und innen verzinnt in der Beschreibung. Die gerade Ausführung mit 7 mm für Bier- oder CO2-Schlauch nennt ebenfalls Bund und Ansatz und Chromnickelstahl.

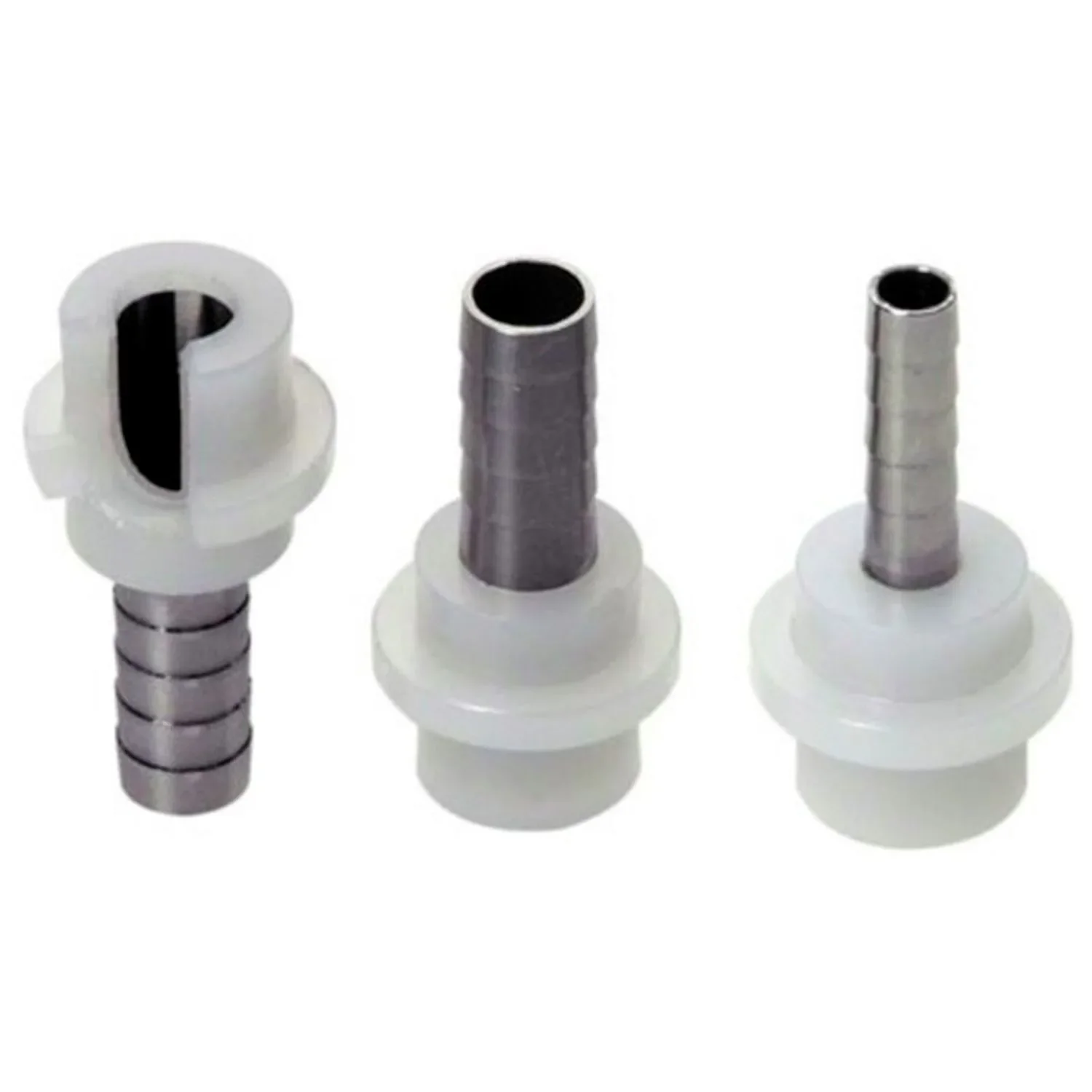

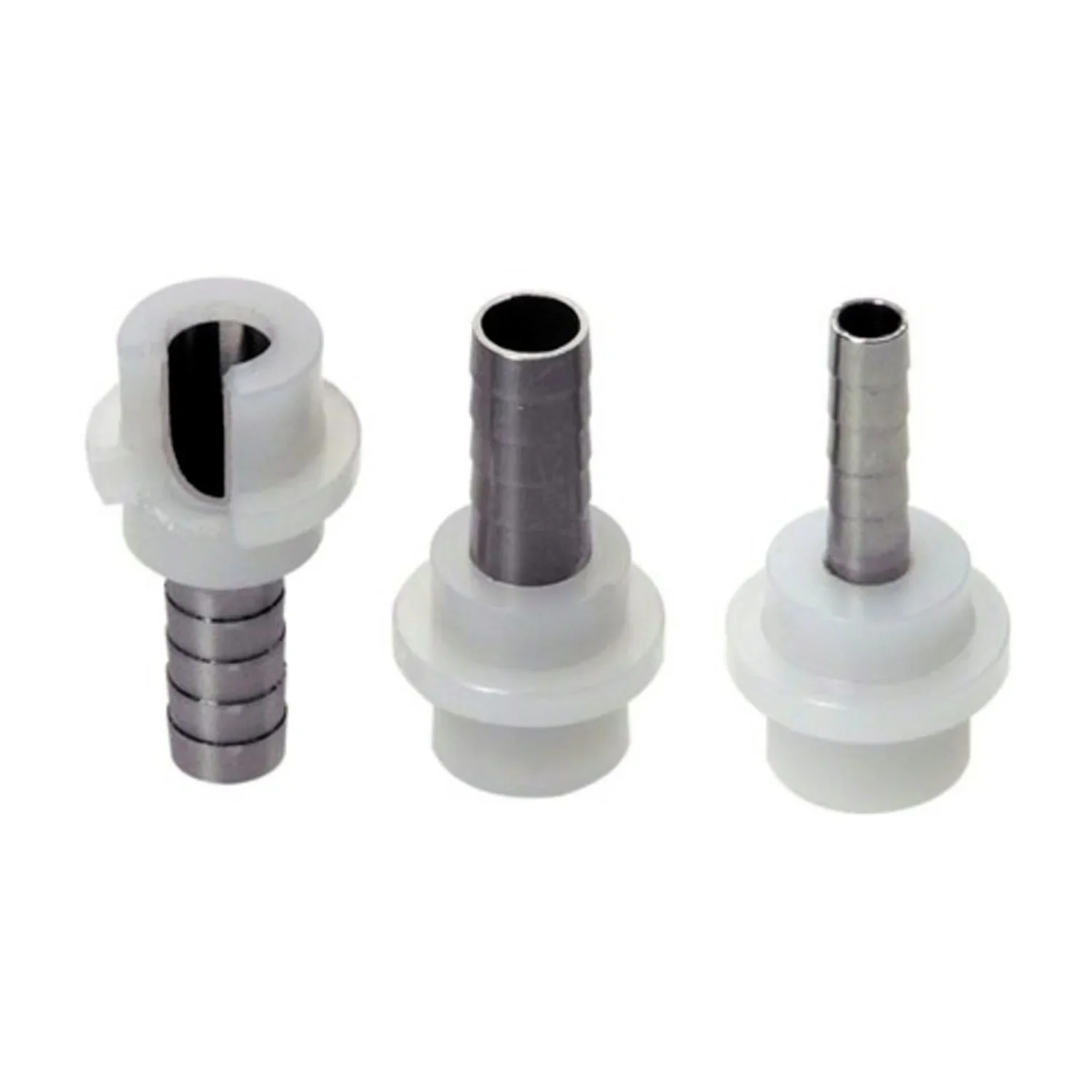

Für gerade 7 mm gibt es außerdem eine Variante mit angespritzter Dichtung. Bei der Tülle von 9234 nennt die Produktbeschreibung einen Einstich von 14 x 8 mm und eine Montage ohne Ringspalt. Die 4-mm-Ausführung 9495 weist ebenfalls eine angespritzte Dichtung, Chrom-Nickel-Stahl und den Einstich 14 x 8 mm aus. Eine weitere gerade 10-mm-Tülle mit angespritzter Dichtung nennt Bier- oder CO2-Schlauch und den Einstich 14 x 8 mm. Die Maßangabe und der Dichtungshinweis stehen damit direkt neben der Bauform.
Gebogene Tüllen im Vergleich
Gebogene Formen und CNS-Varianten

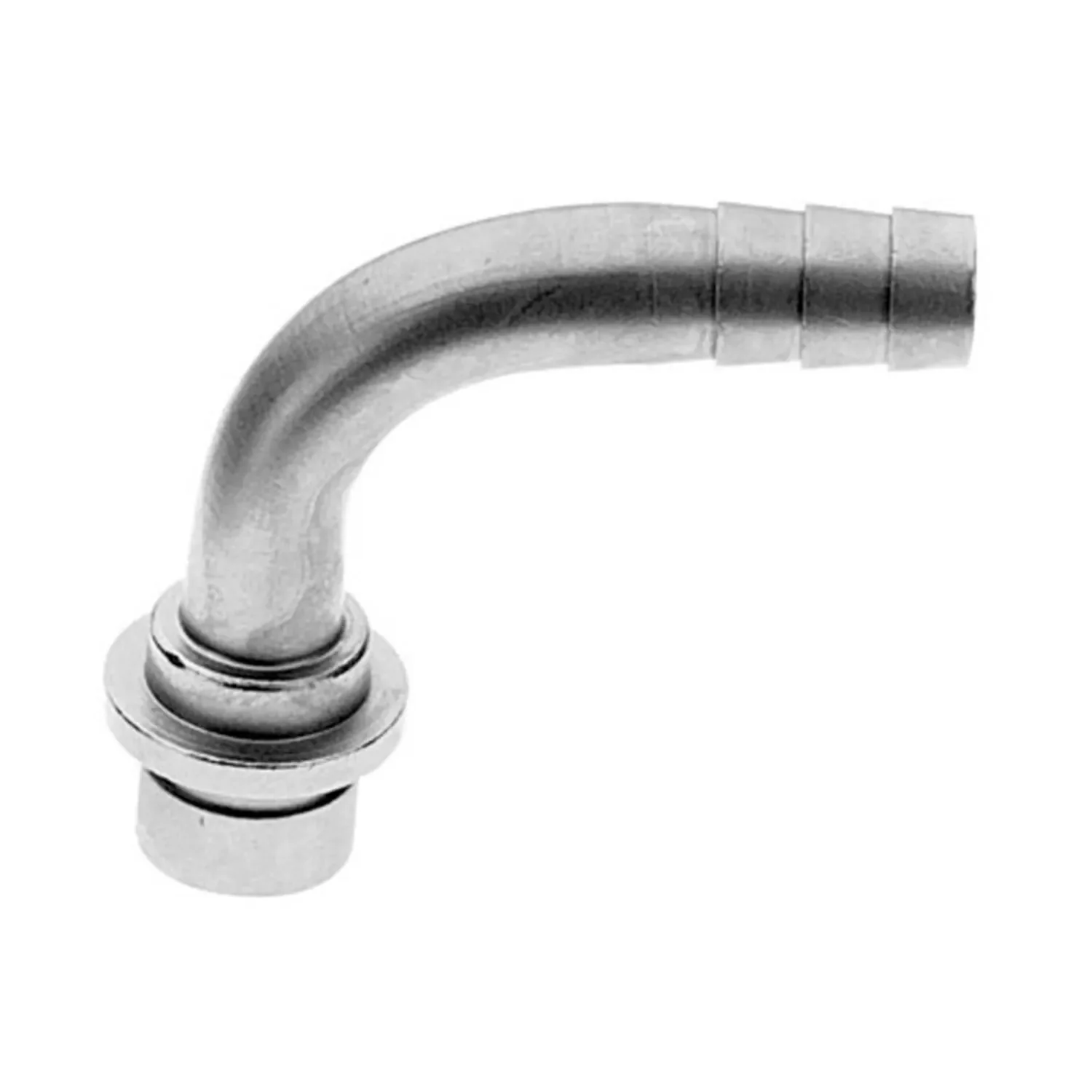

Gebogene Tüllen verändern den Verlauf der Leitung an der Anschlussstelle. Die Tülle gebogen 7 mm für Bier- oder CO2-Schlauch nennt Bund und Ansatz, Chromnickelstahl sowie die Maße 19 × 44 × 48 mm. Die gebogene 10-mm-Tülle für Bierschlauch oder CO2-Schlauch nennt ebenfalls Bund und Ansatz.

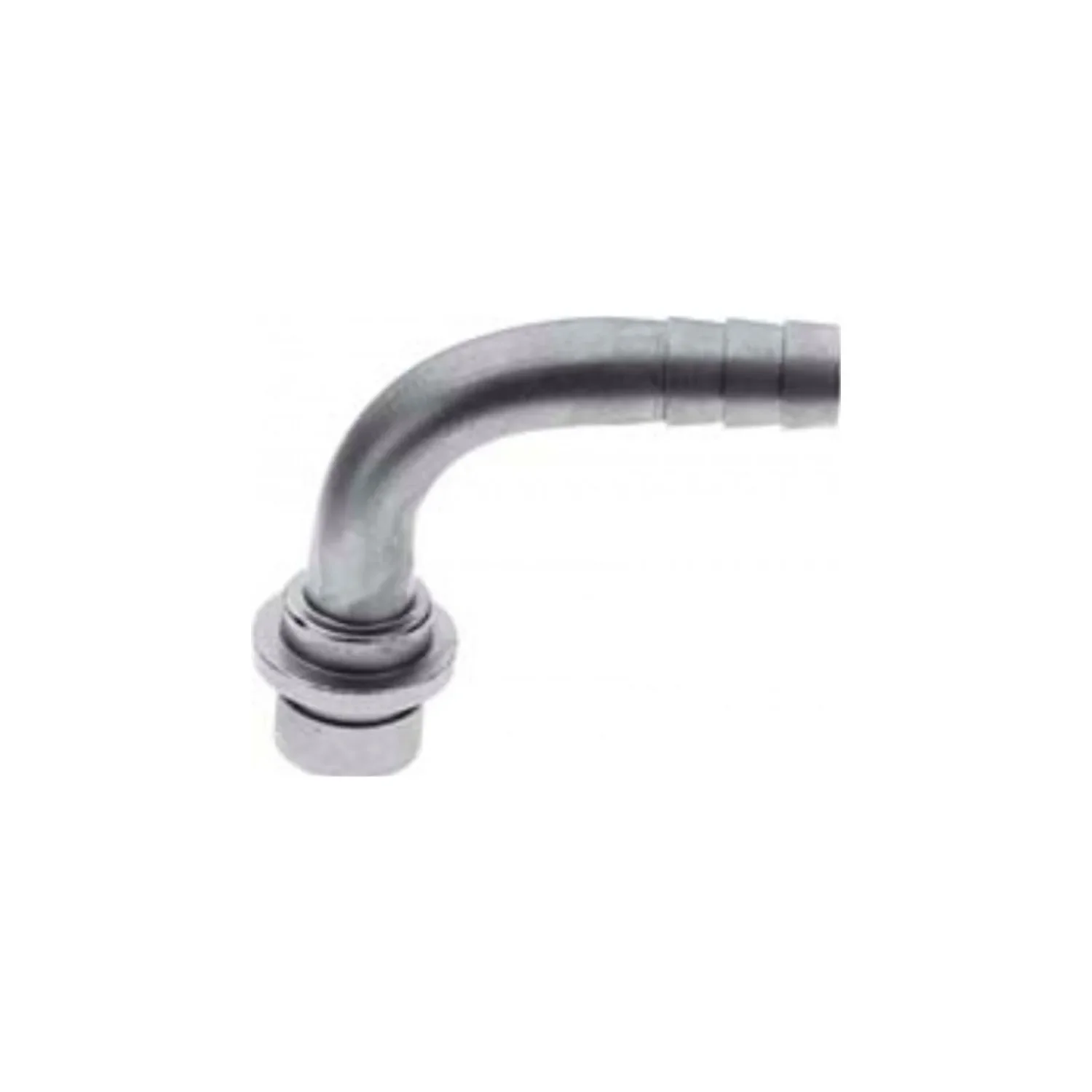

Bei mehreren Bierschlauchtüllen ist die Bauform mit 90° angegeben. Die CNS-Ausführung NW 10 mm wird aus Chromnickelstahl 1.4301 beschrieben und nennt Bund und Ansatz für einen Einstich von 14 × 8 mm. Für NW 4 mm stehen dieselben Angaben zu 90°-Biegung, Chromnickelstahl 1.4301, Bund, Ansatz und Einstich 14 × 8 mm. Die gebogene CNS-Tülle mit angespritzter Dichtung und NW 7 mm nennt 90°, Chromnickelstahl 1.4301 und ebenfalls den Einstich 14 × 8 mm.
Weitere gebogene CNS-Varianten führen NW 10 mm oder NW 4 mm zusammen mit einer angespritzten Dichtung. In den Produktbeschreibungen wird dafür Chromnickelstahl 1.4301 genannt; bei der NW-10-mm-Ausführung ist zusätzlich die 90°-Biegung beschrieben. So lassen sich Bauform, Nennweite und Dichtungshinweis getrennt aus den Produktangaben lesen.
Dichtung, Bund und Ansatz unterscheiden
Angespritzte Dichtung und Anschlussdetails
Der Zusatz „mit angespritzter Dichtung“ gehört bei mehreren Artikeln ausdrücklich zur Produktbezeichnung. Dazu zählen die geraden Tüllen mit 7, 4 und 10 mm sowie gebogene CNS-Ausführungen mit NW 7, NW 10 und NW 4 mm. Bei der geraden 7-mm- und der geraden 4-mm-Variante wird außerdem ein Einstich von 14 × 8 mm genannt. Die gerade 10-mm-Tülle mit angespritzter Dichtung führt denselben Einstichhinweis.

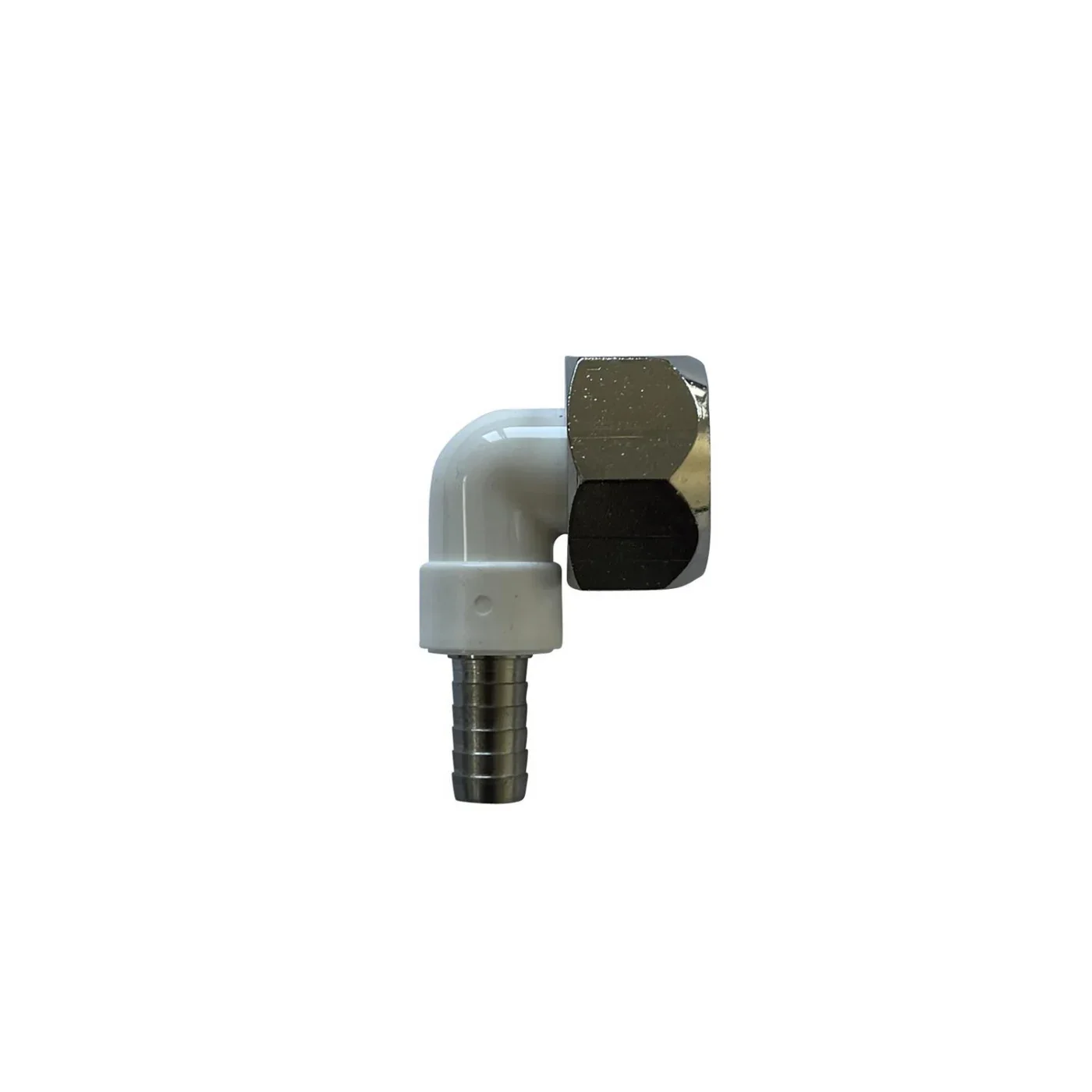

Bund und Ansatz werden bei den geraden Tüllen 7 und 10 mm, bei der gebogenen Tülle 7 mm sowie bei mehreren CNS-Ausführungen beschrieben. Diese Begriffe helfen, die Konstruktionsangaben der einzelnen Artikel auseinanderzuhalten. Die Winkelverschraubung CNS 90° für Bierschlauch 5/8 Zoll, NW 7 mm wird mit einer 5/8-Zoll-Sechskantmutter und einer Dichtung beschrieben. Sie ist damit eine eigene Anschlussvariante neben den geraden und gebogenen Schlauchtüllen.
Material- und Maßangaben
Chromnickelstahl wird bei der geraden 7-mm-Tülle und bei mehreren gebogenen Artikeln genannt. Für die gebogenen CNS-Tüllen mit NW 4, NW 7 und NW 10 mm steht in den Beschreibungen Chromnickelstahl 1.4301. Die gebogene 7-mm-Tülle nennt Chromnickelstahl und zusätzlich die Maße 19 × 44 × 48 mm. Bei der 4-mm-Tülle mit angespritzter Dichtung wird Chrom-Nickel-Stahl als Material angegeben.
Die gerade 10-mm-Tülle für Bier- oder CO2-Schlauch unterscheidet sich in ihrer Materialangabe: Die Beschreibung nennt Messing vernickelt und innen verzinnt. Bei der Winkelverschraubung wird ein Kunststoffbogen zusammen mit CNS, 90°, 5/8 Zoll und NW 7 mm beschrieben. Die Materialangabe sollte daher immer zusammen mit Bauform und Anschlussmaß gelesen werden, statt die Angaben einer Variante auf andere Tüllen zu übertragen.
Die passende Variante systematisch zuordnen
- Bauform: Zuerst zwischen gerade und gebogen unterscheiden. Bei mehreren CNS-Modellen ist zusätzlich 90° genannt.
- Maß: Die Angaben 4, 7 und 10 mm beziehungsweise NW 4, NW 7 und NW 10 mm stehen in den jeweiligen Produktnamen.
- Schlauchart: Viele Tüllen nennen Bier- oder CO2-Schlauch. Diese Angabe gehört zur jeweiligen Variante und wird nicht auf alle Artikel übertragen.
- Dichtung: Wenn der Produktname eine angespritzte Dichtung nennt, ist dieses Merkmal Teil der beschriebenen Ausführung. Bei der Winkelverschraubung wird eine Dichtung zusammen mit der Sechskantmutter genannt.
- Sonderanschluss: Die Winkelverschraubung wird mit 5/8 Zoll und NW 7 mm bezeichnet. Diese Kombination unterscheidet sie von den reinen Schlauchtüllen.
Die Reihenfolge reduziert die Zahl der vergleichbaren Varianten: Form und Maß grenzen die Auswahl zuerst ein, danach folgen Schlauchart, Dichtung und zusätzliche Anschlussangaben. Bei den CNS-Artikeln kommt die Materialbezeichnung Chromnickelstahl 1.4301 als weiteres Unterscheidungsmerkmal hinzu.
Drei ausgewählte Produktkarten
Die Karten zeigen drei unterschiedliche Kombinationen aus Bauform, Maß und Ausführung. Die Bild- und Produktverweise sind jeweils dem passenden Artikel zugeordnet.

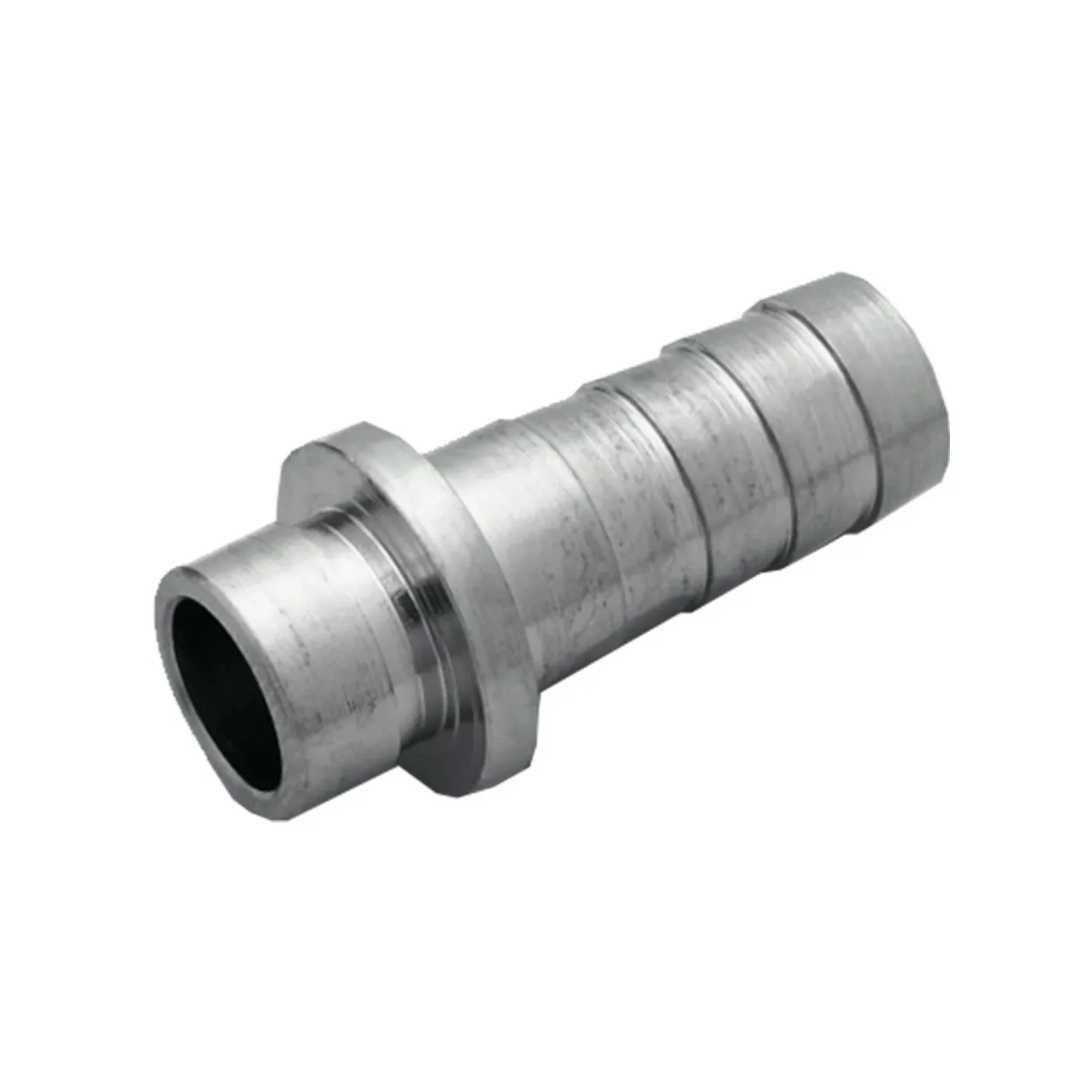

Schlauchtülle gerade für Bierschlauch oder CO2-Schlauch, 10 mmGerade Ausführung mit Bund und Ansatz; beschrieben für einen Schlauch mit 10 mm Innendurchmesser, Messing vernickelt und innen verzinnt.

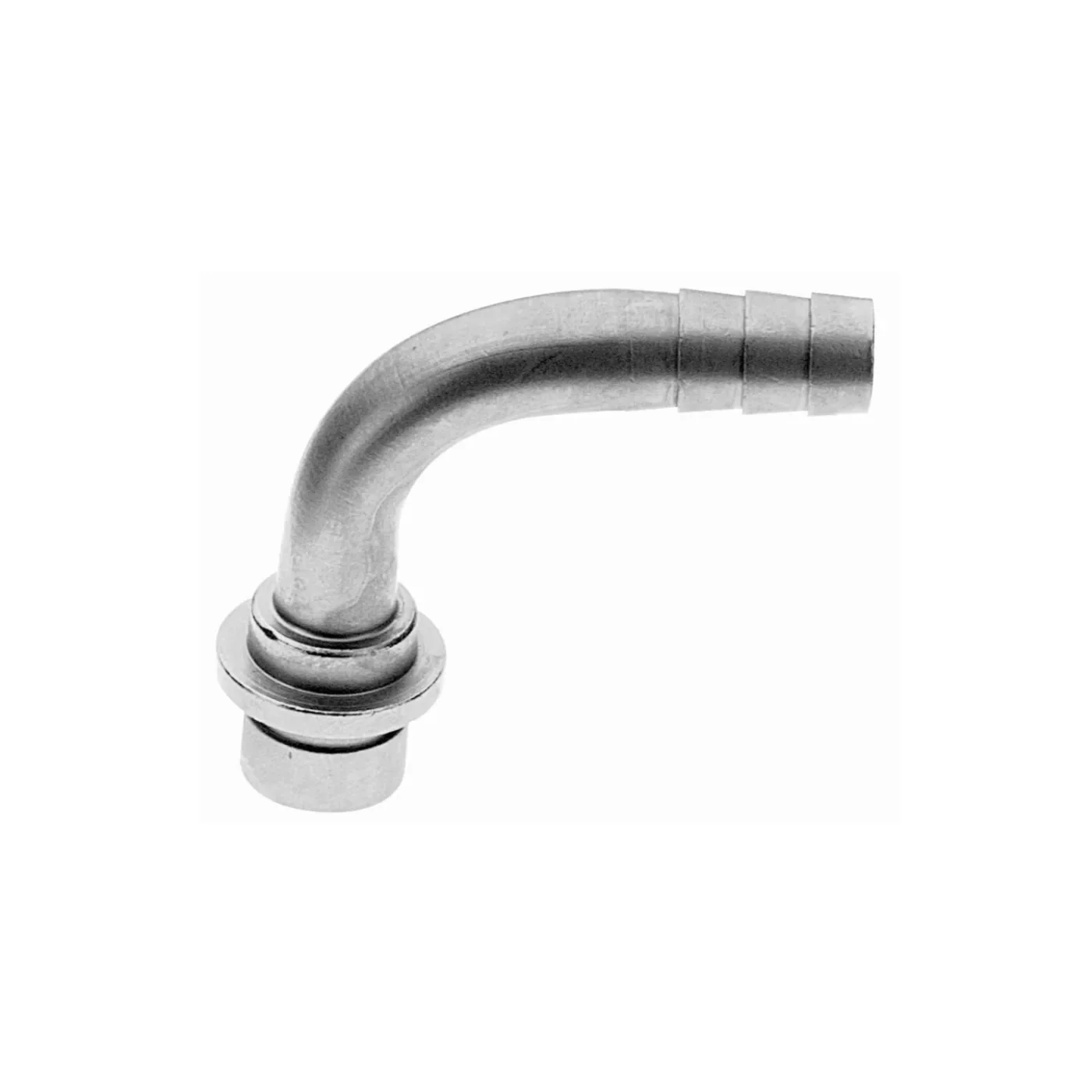

Tülle gebogen – 7 mm für Bierschlauch oder CO2-SchlauchGebogene Ausführung mit Bund und Ansatz aus Chromnickelstahl; in der Produktbeschreibung stehen die Maße 19 × 44 × 48 mm.

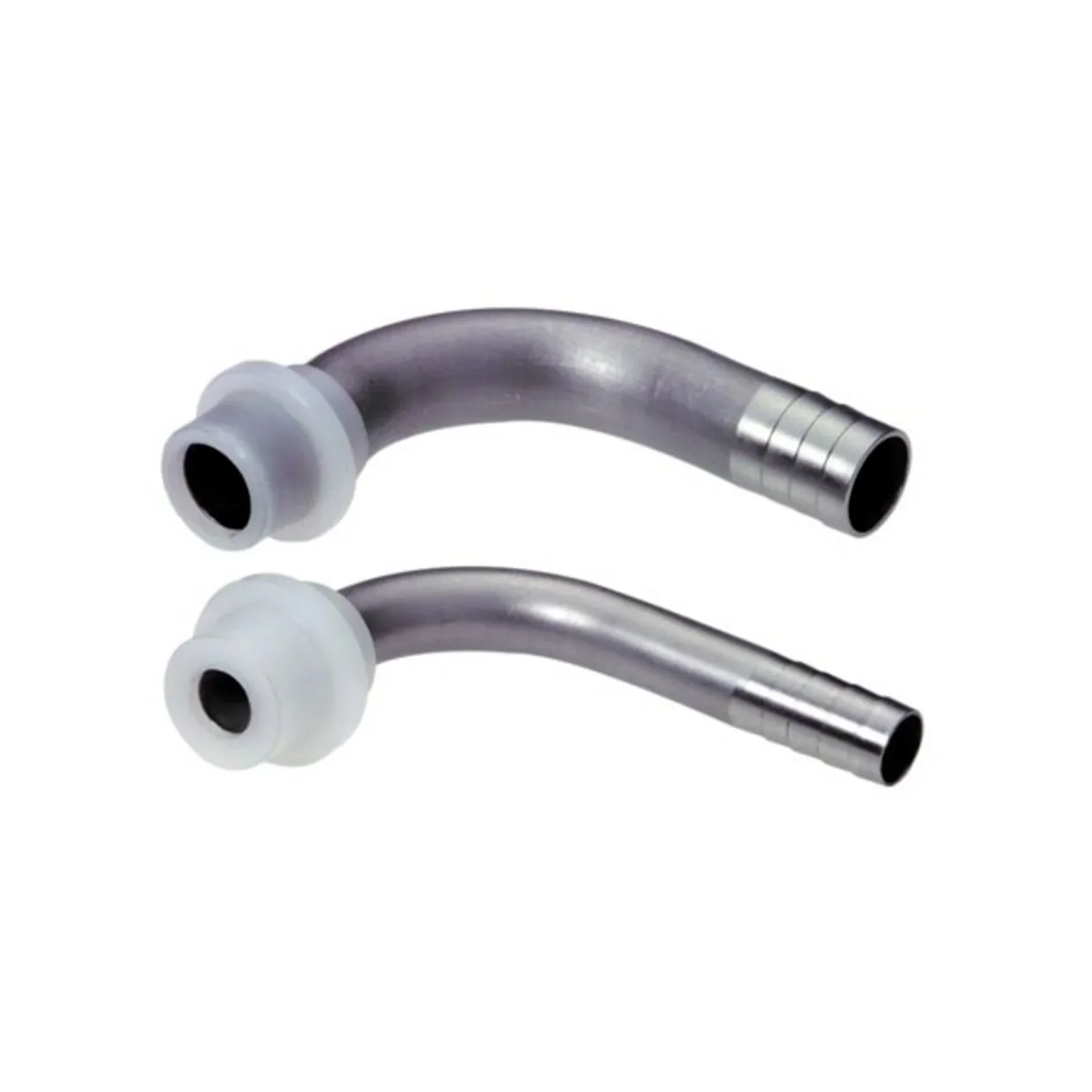

Bierschlauchtülle gebogen CNS mit angespritzter Dichtung, NW 7 mmGebogene CNS-Ausführung mit 90°, Chromnickelstahl 1.4301 und Einstich 14 × 8 mm.
