PP PE Rohr Verschraubungen

PP PE Rohr Verschraubungen nach Anschluss wählen

Bei einer PP- oder PE-Rohrverschraubung müssen Rohrmaß und Anschluss zusammenpassen. Eine Kupplung verbindet zwei Rohrenden in einer Linie. Ein T-Stück führt einen Abzweig aus dem Hauptstrang, ein Winkel verändert dessen Richtung. Reduzierungen stehen für Übergänge zwischen Durchmessern; Wandhalter bilden einen eigenen Teil der Auswahl. Verteiler und Zubehör bündeln mehrere Abgänge. Kugel- und Absperrhähne ergänzen die Auswahl, wenn ein Leitungsabschnitt geöffnet oder geschlossen werden soll.

Für die Auswahl stehen zuerst der Außendurchmesser des vorhandenen Rohrs und danach die Gewindeangabe des Gegenstücks im Mittelpunkt. IG bezeichnet Innengewinde, AG Außengewinde. Ein Anschluss mit 1/2 Zoll IG braucht auf der Gegenseite ein passendes 1/2 Zoll AG; bei einem 3/4 Zoll IG gilt dasselbe Prinzip. Im belegten Sortiment kommen 16 mm, 20 mm, 25 mm und 32 mm als Rohrmaße vor. Diese Angaben sind nicht austauschbar.

Drei Angaben vor der Auswahl

• Rohrdurchmesser am vorhandenen PE- oder PP-Rohr
• Innengewinde oder Außengewinde an der Anschlussseite
• Form nach Leitungsverlauf: gerade, Richtungswechsel oder Abzweig

Produktbeispiele für Maß und Gewinde

Die folgenden Beispiele zeigen, wie eng Rohrmaß, Gewinde und Materialangabe zusammengehören. Die Maße stammen aus den jeweiligen Produktdaten.

25 mm mit 3/4 Zoll IG

Die Verschraubung ist für 25 mm Rohrdurchmesser, 3/4 Zoll Innengewinde und Trinkwasseranwendungen angegeben. Das Produktblatt nennt PE-Material und einen Klemmverbinder.

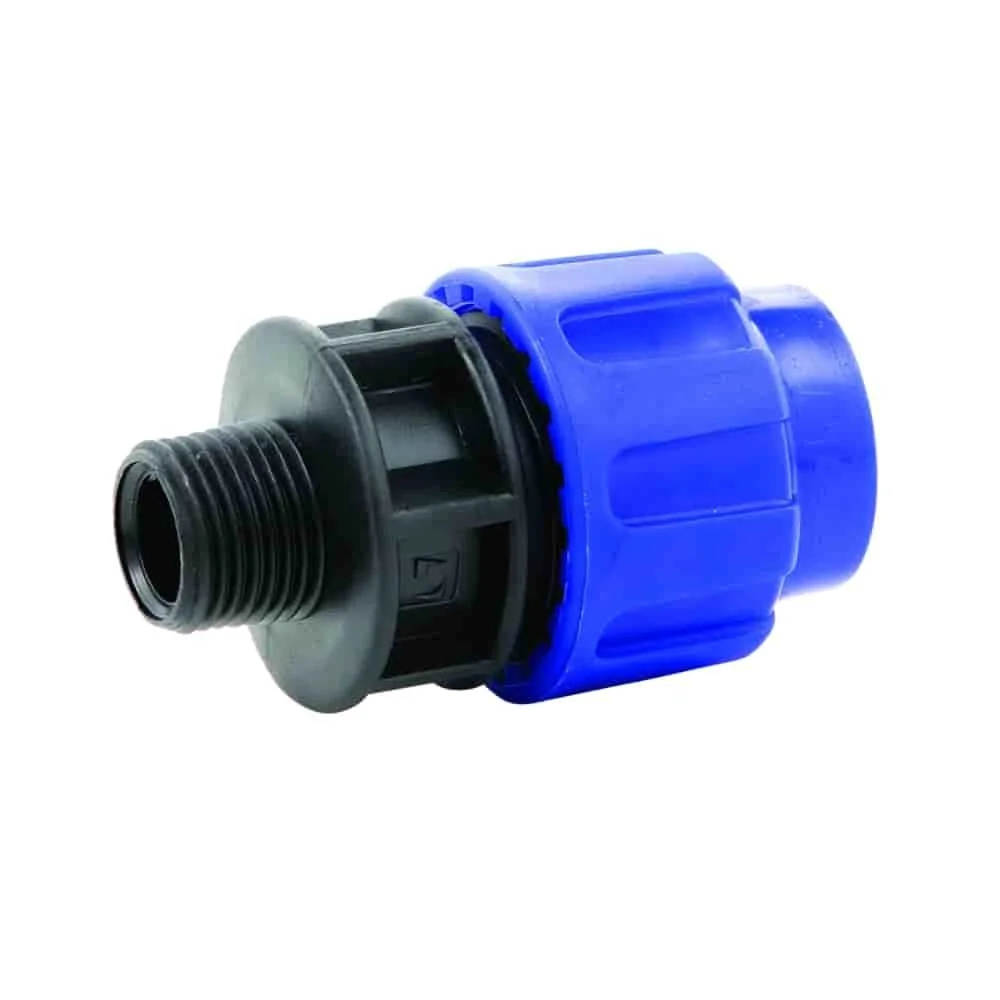

20 mm mit 1/2 Zoll AG

Diese Kupplung ist mit 20 mm Rohrmaß, 1/2 Zoll Außengewinde und Klemmverschraubung beschrieben. In den Produktangaben steht PE-Material.

PTFE-Band, 10 m

Das Band ist 1/2 Zoll breit, 10 m lang und 0,1 mm stark. Als Material ist PTFE angegeben; der Artikel ist für das Abdichten von Fittings und Armaturen beschrieben.

Formate nach dem Leitungsverlauf

Die Bauform richtet sich danach, was im Rohrstrang passieren soll. Bei zwei Rohrenden auf einer Achse verbindet eine Kupplung die Strecke. Ein Winkel nimmt einen Richtungswechsel auf. Ein T-Stück teilt den Verlauf und erzeugt einen zusätzlichen Abgang. Reduzierungen gehören in den Übergang von einem Rohrdurchmesser zum anderen. Verteiler und Zubehör stehen für mehrere Abgänge oder ergänzende Teile; Kugel- und Absperrhähne decken das Öffnen und Schließen eines Abschnitts ab.

Das Gewinde kommt als zweite Achse hinzu: Eine gerade Form allein sagt noch nichts über IG oder AG aus. Die Kombination aus Rohrmaß und Anschlussgewinde entscheidet, ob ein Fitting zur vorhandenen Gegenstelle passt. So lässt sich ein 20-mm-Fitting nicht allein wegen des Rohrmaßes auswählen, wenn die Anschlussseite ein anderes Gewinde verlangt.

Gewinde mit passendem Dichtmaterial ergänzen

Für die Gewindeseite stehen im Sortiment vier unterschiedliche Materialarten. Sie unterscheiden sich durch Form, Menge und genannte Anwendung:

• Dichthanf: Die Packung ist mit 180 bis 200 g angegeben; die Produktangaben nennen Sanitär- und Heizungsbereich sowie Metallgewinde.
• PTFE-Band: 1/2 Zoll Breite, 10 m Länge und 0,1 mm Stärke; beschrieben zum Abdichten von Fittings und Armaturen.
• Gewindedichtfaden: Die angegebene Länge beträgt 80 m. Er wird aus einem Spender gebrauchsfertig beschrieben und für Wasser-, Gas- und Druckluftleitungen genannt.
• Dichtpaste: Die Packung enthält 150 g; als Einsatzbereiche sind Gas, Wasser und Heizung sowie metallene Gewindeverbindungen angegeben.

Die Auswahl sollte zur Gewindeart und zum vorgesehenen Einsatz passen. Dichthanf und Dichtpaste sind in den Produktangaben mit Metallgewinden beziehungsweise metallenen Gewindeverbindungen verknüpft. Beim Dichtfaden ist zusätzlich die Verwendung an Kunststoffgewinden beschrieben. Das Teflonband ist mit 1/2 Zoll Breite, 10 m Länge und 0,1 mm Stärke ausgewiesen. Eine solche Trennung hilft, Rohrverbindung und Gewindeabdichtung getrennt zu betrachten.

Verbindung vor der Montage zuordnen

Die Produktdaten unterscheiden Klemmverbinder, Klemmverschraubung und die Gewindeabdichtung als verschiedene Aufgaben. Deshalb beginnt die Planung am Rohr: Durchmesser abgleichen, danach die Bauform festlegen und zuletzt die Anschlussseite mit IG oder AG zuordnen. Bei 16 mm, 20 mm, 25 mm und 32 mm darf nicht nur die ähnliche Bezeichnung ausschlaggebend sein; das Rohrmaß muss zur gewählten Verschraubung gehören.

Für eine gerade Strecke bleibt die Kupplung übersichtlich, ein T-Stück ergänzt einen Abgang und ein Winkel verändert die Richtung. Das passende Dichtmaterial betrifft anschließend die Gewindeverbindung. Eine klare Zuordnung der drei Punkte – Rohrmaß, Form und Gewinde – reduziert Fehlkombinationen bei der Planung.

Häufige Fragen

Unterkategorien und weiterführende Informationen

Die Unterkategorien ordnen die Bauformen nach ihrer Aufgabe. So bleibt der Vergleich zwischen gerader Verbindung, Abzweig, Mehrfachabgang und Durchmesserübergang übersichtlich.
