Erdanschlusskabel
Varianten für Verbindungen zwischen Elektrozaungerät, Erdstab und Zaunleitung – mit unterschiedlichen Längen, Anschlussösen und einer Klemme.
Erdanschlusskabel nach Anschluss und Strecke auswählen
Erdanschlusskabel verbinden ein Elektrozaungerät mit dem Erdstab oder führen eine Zaunleitung über eine festgelegte Strecke. Die Varianten unterscheiden sich bei Anschluss, Länge und Aufbau. Diese Angaben erleichtern die Zuordnung zum geplanten Einbauort.

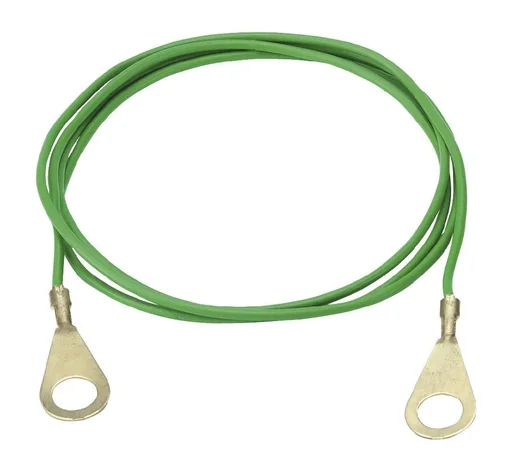

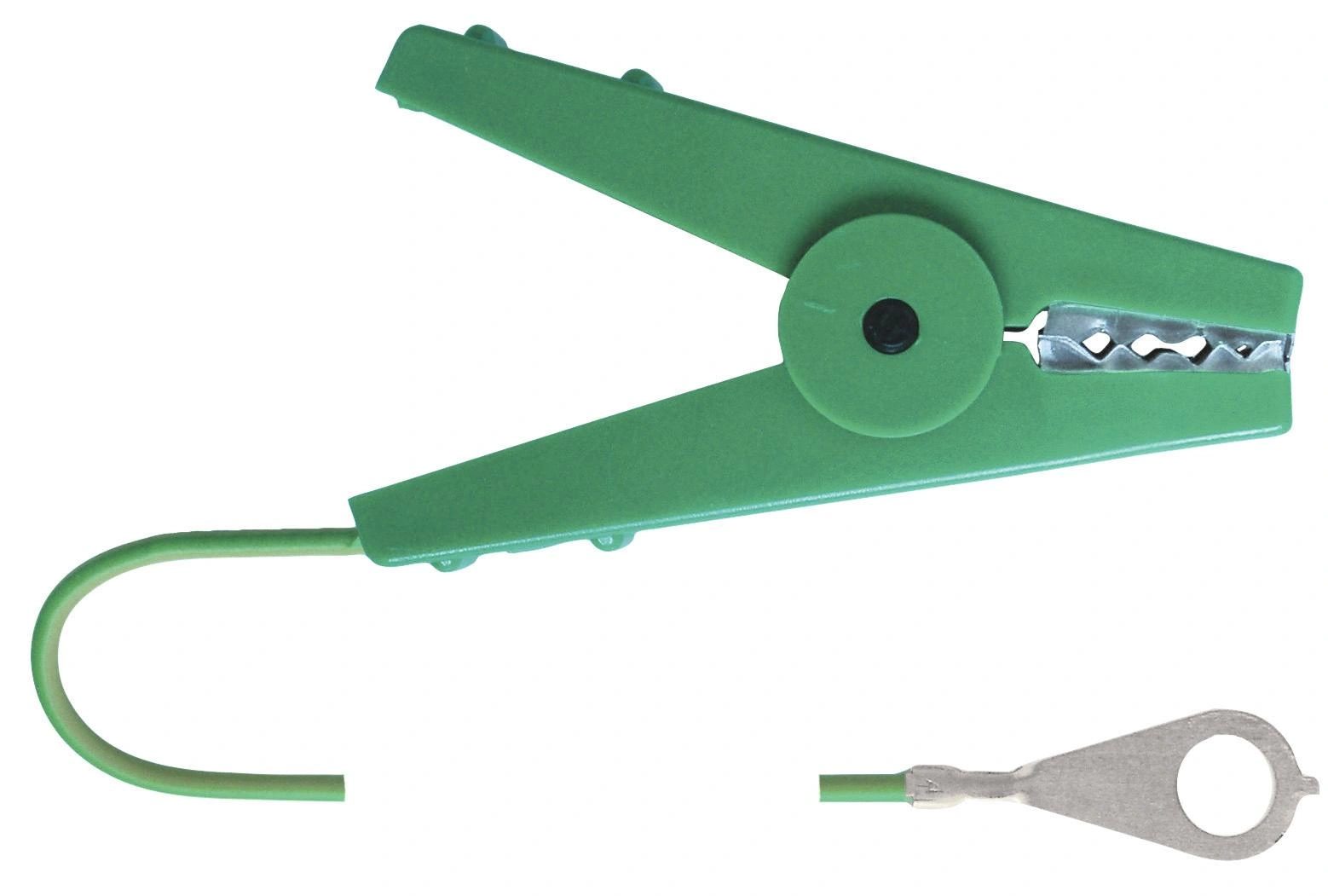

Für kurze Verbindungen stehen Ausführungen mit 100 cm zur Verfügung. Das Zaunanschlusskabel hat eine Krokodilklemme, eine M8-Metallöse und die Farbe Grün. Das isolierte Erdanschlusskabel besitzt zwei M8-Anschlussösen und verbindet das Gerät mit dem Erdstab. Für längere Wege gibt es Kabel mit 3 m, 8 m, 25 m oder 50 m.
Die wichtigsten Unterschiede im Überblick
Der Kabeltyp gibt einen ersten Hinweis auf die Auswahl:

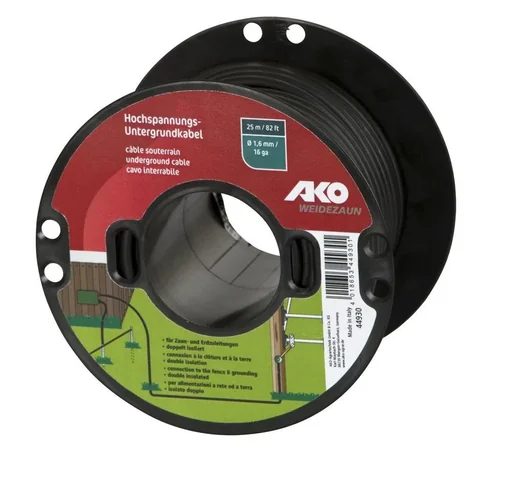

- Untergrundkabel: 25 m auf Kunststoffspule, Ø 1,6 mm und 0,07 Ω/m; doppelt isoliert mit verzinktem Stahldrahtkern. Für die Verlegung im Untergrund nennt die Beschreibung ein Kunststoffleerrohr zum Schutz vor Beschädigungen.

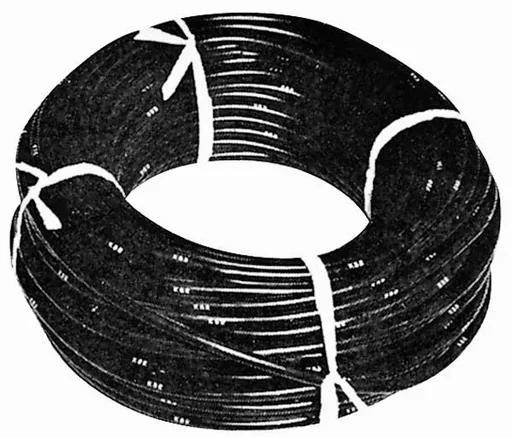

- Zaun-Erdungskabel: Die Varianten mit 8 m und 50 m haben laut Produktangaben 1 mm² Querschnitt und 7 mm Außendurchmesser. Als Abstand der Erdungspfähle sind mindestens 3 m angegeben.

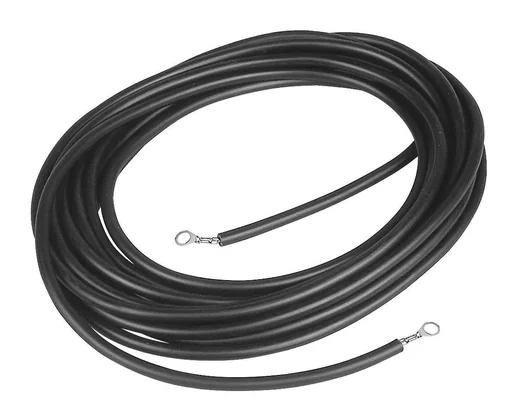

- Zaunleitungs-/Erdanschlusskabel: Die Ausführungen mit 3 m und 8 m verfügen über M8-Anschlussösen und sind für die Zuleitung vom Gerät im Gebäudeinneren zum Erdstab oder Zaun im Freien beschrieben. Auch das Verbinden mehrerer Erdstäbe wird genannt.
M8-Anschlussösen sind bei mehreren Varianten für die Verbindung mit dem Erdstab angegeben.
100 cm stehen kurzen Anschlüssen gegenüber; weitere Längen sind 3 m, 8 m, 25 m und 50 m.
Das Untergrundkabel wird auf einer Kunststoffspule angeboten; die Beschreibung nennt ein Kunststoffleerrohr.
Varianten im Überblick

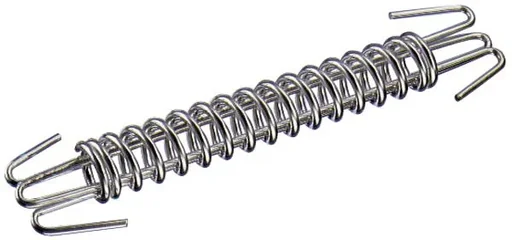

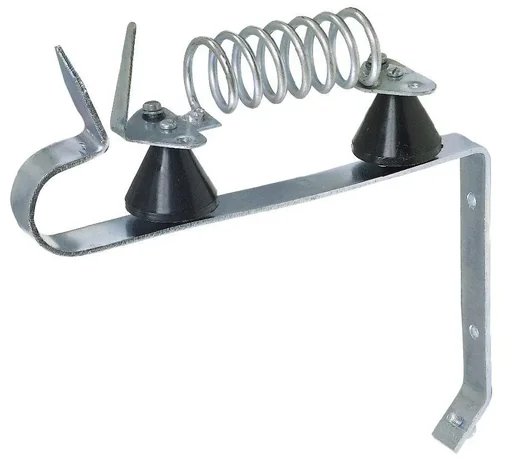

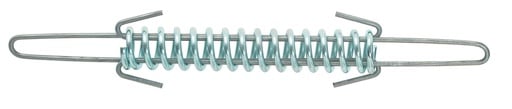

Die folgenden Ausführungen zeigen die Unterschiede bei Länge, Anschluss und Kabelaufbau. Zur Kategorie gehören außerdem eine Blitzschutzdrossel aus verzinktem Metall zum Anschrauben für Elektrozaungeräte sowie eine Temperaturausgleichsfeder für elektrische Festzäune mit 420 mm Länge und 43 mm Federdurchmesser.
Die benachbarte Kategorie führt Zaunanschlusskabel als eigene Auswahl für die Verbindung zur Zaunseite.
