Spannungsprüfer für elektrische Prüfungen
Spannungsprüfer für Steckdosen, Leitungen und unterschiedliche Messaufgaben: kontaktlose, einpolige und zweipolige Geräte, Varianten mit Durchgangs- oder Drehfeldprüfung sowie Stromzangen und Multisensoren. Die Auswahl richtet sich nach Messart, Spannungsbereich, Anzeige und Zusatzfunktion.
Spannungsprüfer nach Prüfaufgabe auswählen
Die Geräte dieser Kategorie decken mehrere Arten der elektrischen Prüfung ab. Ein Steckdosenprüfer betrachtet die Verdrahtung einer Schutzkontaktsteckdose oder Verlängerungsleitung. Kontaktlose Spannungsprüfer melden ein Spannungsfeld über einen Sensor. Einpolige Modelle verbinden Spannungs- und Phasenprüfung, während zweipolige Geräte je nach Ausführung zusätzlich Polarität, Durchgang, Drehfeld oder einen FI-Test anzeigen. Stromzangen und Multisensor-Messgeräte gehen bei den Messgrößen über die reine Spannungsanzeige hinaus.
Für die Auswahl sind vier Angaben besonders nützlich: die Prüfart, der abgedeckte Spannungsbereich, die Form der Anzeige und die Energieversorgung. Bei einem Gerät mit LED-Anzeige steht die Stufung der Werte im Vordergrund; LCD- und Digitalanzeigen zeigen zusätzlich Zahlenwerte. Modelle ohne Batterie arbeiten mit der Spannung am Messobjekt oder benötigen bei der jeweiligen Bauart keine Batterie. Die folgenden Unterschiede ordnen die Produktnamen und die technischen Angaben aus dieser Kategorie nach der jeweiligen Aufgabe.
Kontaktlos prüfen

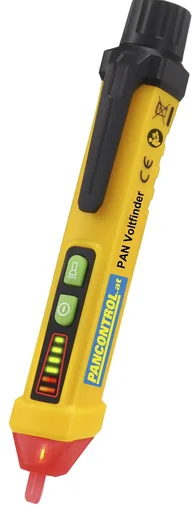

Modelle wie Voltfinder, PAN Multistift und Spannungs-Detector arbeiten mit kontaktloser Erkennung; je nach Variante kommen LED, Signalton, Taschenlampe oder einstellbare Empfindlichkeit hinzu.
Einpolig messen
Einpolige Spannungs- und Phasenprüfer gibt es mit LCD-Anzeige, Neon-Glimmlampe oder akustischer Rückmeldung. Der Bereich kann bei 12 V beginnen und bis 230 V AC reichen.
Zweipolig prüfen
Zweipolige Varianten zeigen je nach Modell 6 bis 400 V oder 12 bis 690 V AC/DC, teils mit 8 LEDs, Polaritätsanzeige und zuschaltbarer Last.
Strom und weitere Größen
Stromzangen messen AC-Strom und Spannung; das PAN 185 ergänzt Widerstand, Frequenz, Kapazität, Temperatur, Luftfeuchte, Lichtstärke und Schallpegel.
Kontaktlose Spannungsprüfer und einpolige Tester

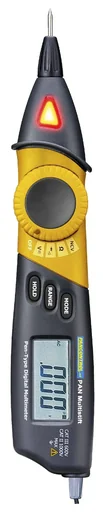

Kontaktlose Varianten unterscheiden sich vor allem durch Messbereich, Signalart und Zusatzfunktionen. Der PAN Multistift hat eine Digitalanzeige bis 3999, einen Analogbalken, eine einpolige Phasenprüfung und einen akustischen Durchgangsprüfer. Seine technischen Bereiche reichen bei Gleich- und Wechselspannung von 0,1 mV bis 600 V; beim Widerstand nennt die Produktkarte 0,1 Ω bis 40 MΩ. Der Voltfinder zeigt Wechselspannung berührungslos über eine rote LED und einen Signalton an, nennt 12 bis 1000 V AC und besitzt eine LED-Taschenlampe.

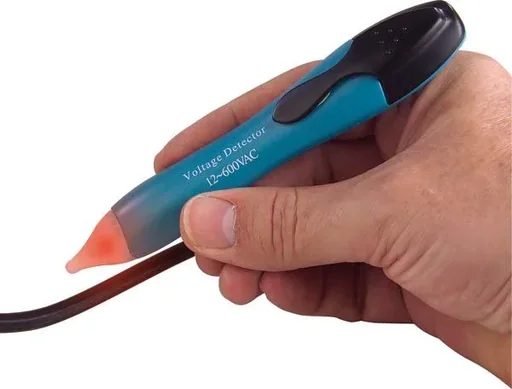

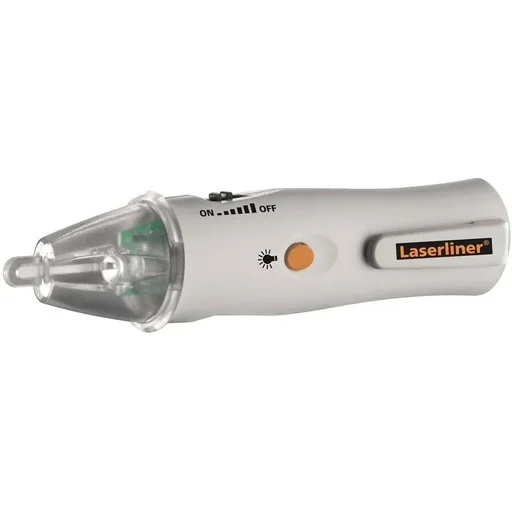

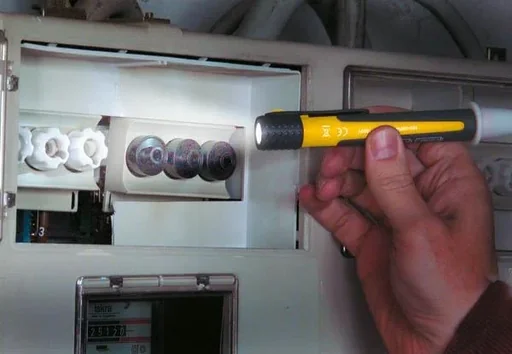

Der Spannungs-Detector arbeitet im Bereich von 12 bis 600 V AC und hat eine optische Anzeige. Seine Empfindlichkeit ist stufenlos einstellbar; dadurch nennt die Beschreibung auch Leitungen in Kabelkanälen oder im Mauerwerk als Suchbereich. Der Spannungstester mit LED-Taschenlampe verbindet eine rote Leuchtspitze mit einem Summer und ist für 100 bis 600 V AC bei 50 oder 60 Hz angegeben. Beim AC Check ist im Produktnamen eine Taschenlampe genannt, während keine weitere technische Beschreibung vorliegt.

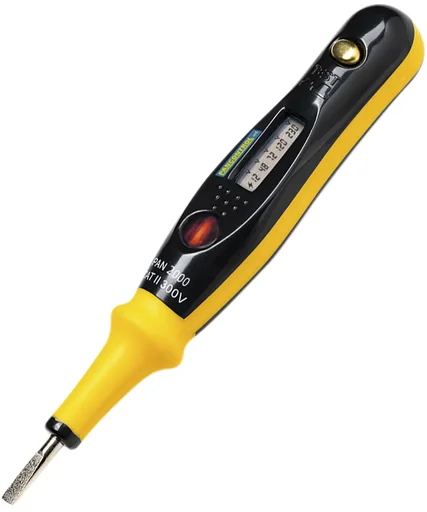

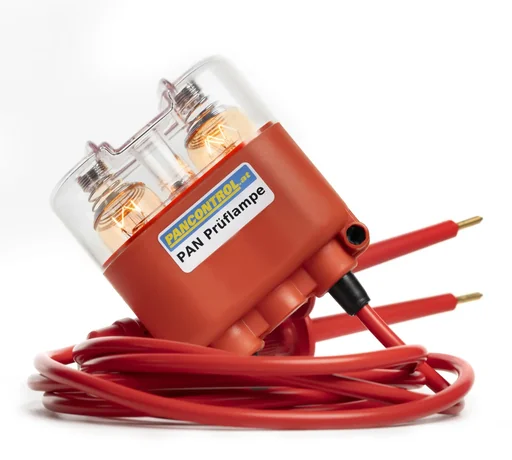

Der einpolige Spannungsprüfer mit LCD-Anzeige und Neon-Glimmlampe deckt 12 bis 36 V DC sowie 12 bis 230 V AC ab. Die Prüfung kann direkt oder berührungslos induktiv erfolgen; die Bedienung erfolgt über einen Knopf, eine Batterie ist nicht erforderlich. Die PAN Prüflampe arbeitet bei 100 bis 500 V und 0 bis 60 Hz, hat ein Kunststoffgehäuse, eine wechselbare Lampe und einen Clip. Für diese Lampe ist eine maximale Einschaltdauer von zwei Minuten angegeben.
Zweipolige Spannungsprüfer für AC und DC

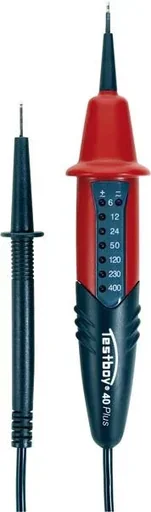

Bei den zweipolig bezeichneten Geräten stehen Wechsel- und Gleichspannung gemeinsam im Vordergrund. Der Spannungsprüfer 40 Plus zeigt 6 bis 400 V AC/DC über acht LEDs an und besitzt eine Phasensuche gegen den Schutzleiter. Die Energieversorgung erfolgt über das Messobjekt; genannt ist außerdem die Überspannungskategorie CAT III 400 V. Der PAN Volttester 400 zeigt ebenfalls 6 bis 400 V AC/DC über acht LEDs und ergänzt die Polaritätsanzeige bei Gleichspannung. Für ihn ist keine Batterie erforderlich.

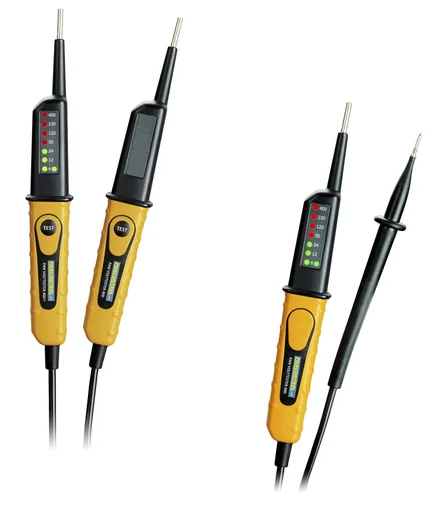

Die FI-Variante des PAN Volttester 400 enthält Prüftasten für einen 30-mA-FI-Schutzschalter. Eine zuschaltbare Last unterscheidet laut Beschreibung Spannung vom Streusignal; aufschraubbare Kontakthülsen sind für Steckdosen genannt. Beide PAN-Volttester haben eine LED-Anzeige und eine Anzeige in Spannungsstufen von 6, 12, 24, 50, 120, 230 und 400 V. Damit lässt sich die Wahl zwischen der Grundversion und der FI-Ausführung an der gewünschten Zusatzprüfung ausrichten.

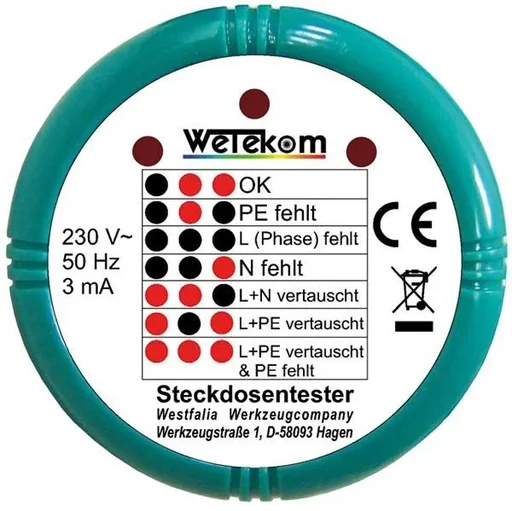

Auch der Steckdosenprüfer arbeitet mit LEDs, ist aber auf 230-V-Schutzkontaktsteckdosen und Verlängerungsleitungen ausgerichtet. Angezeigt werden sieben Zustände, darunter eine unterbrochene Schutzleiter-, Phase- oder Neutralleiterverbindung sowie vertauschte Leiter. Er ist als kleines Gerät mit einfacher Handhabung beschrieben. Das macht ihn in der Kategorie zu einer eigenen Option für die Kontrolle der Verdrahtungsanzeige an Steckdosen.
Durchgang, Drehfeld und FI-Funktionen

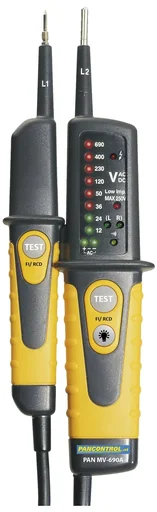

Wenn neben der Spannung weitere Prüfschritte gefragt sind, führen die Produktkarten mehrere Kombinationen auf. Der Spannungs- und Durchgangsprüfer mit 690 V AC/DC nennt eine LED-Anzeige, Drehfeldanzeige, einpolige Phasenprüfung, akustische Durchgangsprüfung und LED-Taschenlampe. Zusätzlich ist ein Prüftaster für einen 30-mA-FI-Schutzschalter aufgeführt. Die Anzeige reicht in den genannten Stufen von 12 bis 690 V AC/DC.

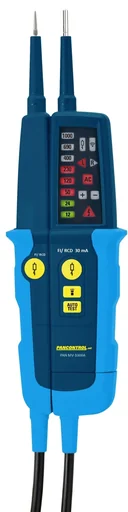

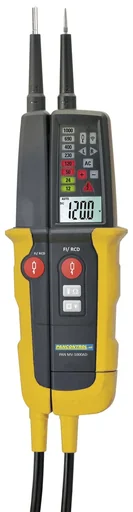

Der Spannungs-/Durchgangsprüfer 1000V verbindet eine analoge LED-Anzeige mit einer beleuchtbaren LCD-Anzeige und einer zweipoligen Drehfeldanzeige. Seine technischen Angaben nennen 12 bis 1000 V AC/DC, Widerstandsmessung von 1 Ω bis 1999 Ω, einen 30-mA-FI-Test und eine einpolige Phasenprüfung mit akustischem Alarm. Eine LED-Taschenlampe, Data Hold und automatische Abschaltung gehören ebenfalls zur Beschreibung.

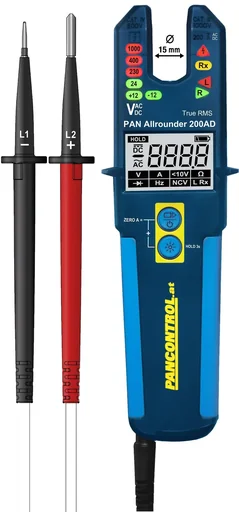

Das Modell mit LED-Anzeige 1000 V und Drehfeld-Anzeige nennt zusätzlich FI-Test, Durchgangsprüfung, einpolige Phasenprüfung und LED-Taschenlampe. Beim Gerät mit 1500 V DC, 1000 V AC und 200 A AC/DC kommen LED- und LCD-Anzeige, kontaktlose Spannungsprüfung, einpolige Phasenprüfung, zweipolige Drehfeldanzeige, Diodentest und Data Hold zusammen. Für den direkten Vergleich ist der Spannungs- und Durchgangsprüfer 690 V die Variante mit dem im Namen genannten 690-V-Bereich.
Stromzangen und Messgeräte mit mehreren Messgrößen

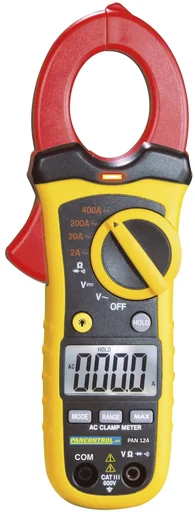

Die Digitalstromzange PAN 124 AC hat eine Zangenöffnung von 30 mm und misst Wechselstrom bis 400 A. Für Gleich- und Wechselspannung sind 1 mV bis 600 V angegeben, für Widerstand 0,1 Ω bis 20 MΩ. Hinzu kommen kontaktlose Spannungsprüfung, einpolige Phasenprüfung, Diodentest und ein akustischer Durchgangsprüfer mit einem angegebenen Schwellenwert unter 150 Ω. Die Digitalanzeige ist 11 mm groß und hinterleuchtet; Data Hold, automatische Abschaltung, eine 9-V-Batterie und eine Tasche gehören zu den genannten Ausstattungsdaten.

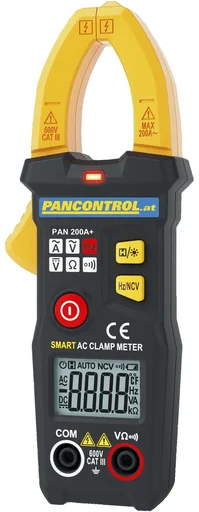

Die PAN 200A+ hat eine Zangenöffnung von 20 mm und ist für Wechselstrom von 1 mA bis 200 A angegeben. Sie misst Gleich- und Wechselspannung von 0,1 bis 600 V, Widerstand von 1 Ω bis 6 kΩ und Frequenz von 40 bis 1000 Hz. Die Produktkarte nennt außerdem kontaktlose Spannungsprüfung, Phasenprüfung, akustischen Durchgang unter 50 Ω, automatische Bereichswahl und eine hinterleuchtete 13-mm-Anzeige.

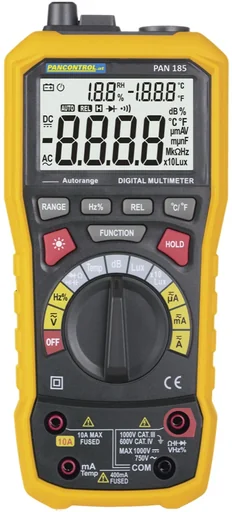

Das PAN 185 ist als Multisensor-Messgerät für elektrische und physikalische Größen beschrieben. Die Bereiche umfassen Gleichspannung bis 1000 V, Wechselspannung bis 750 V, Gleich- und Wechselstrom bis 10 A, Widerstand bis 40 MΩ, Frequenz bis 100 kHz und Kapazität von 10 pF bis 100 µF. Zusätzlich sind Temperatur von -20 °C bis +1000 °C mit Fühler Typ K, relative Luftfeuchte von 30 bis 95 % RH, Lichtstärke, Schallpegel, Tastgrad von 1 bis 99 %, Data Hold und automatische Bereichswahl aufgeführt.
Anzeige, Spannungsbereich und Energieversorgung
Messwerte ablesen
LED-Anzeigen ordnen Spannungen in Stufen; das ist bei den PAN-Volttestern und beim Spannungsprüfer 40 Plus ausdrücklich beschrieben. Eine LCD-Anzeige ergänzt bei mehreren Geräten den Zahlenwert. Der PAN Multistift nennt einen Anzeigewert bis 3999 und einen Analogbalken, das PAN 185 bis 3999. Beim Gerät mit 1500 V DC und 1000 V AC stehen analoge LED- und beleuchtbare LCD-Anzeige nebeneinander. Wer eine akustische Rückmeldung benötigt, findet sie unter anderem bei kontaktlosen und einpoligen Modellen sowie bei den Geräten mit Durchgangsprüfung.
Bereich und Batterie
Für niedrige Gleich- und Wechselspannungen beginnen die genannten Bereiche bei 6 V oder 12 V. Andere Geräte reichen bis 400, 600, 690, 1000 oder 1500 V, wobei AC- und DC-Grenzen je nach Modell unterschiedlich sind. Ohne Batterie arbeiten unter anderem der einpolige LCD-Prüfer, die PAN Prüflampe, der Spannungsprüfer 40 Plus und die beiden PAN-Volttester 400. Der Voltfinder und der PAN Multistift nennen AAA-Batterien; die PAN 124 AC nutzt eine 9-V-Batterie, bei der PAN 200A+ sind zwei AAA-Batterien angegeben. Diese Angaben trennen die Bauarten klar nach Betriebsart und Messbereich.
Modelle im schnellen Vergleich
Messgeräte-Kategorien in der Nähe
Die benachbarten Kategorien ordnen weitere Messaufgaben im Bereich Technik und Messgeräte. Multimeter und Stromzangen stehen der Spannungsprüfung nahe; Batterietester und Energiekosten-Messgeräte setzen jeweils einen anderen Schwerpunkt.
Für Messgeräte mit der Bezeichnung Multimeter.
Für Geräte mit Zangenfunktion im Sortiment.
Eine benachbarte Kategorie für Batteriemessungen.
Eine benachbarte Kategorie für Messungen rund um Energieverbrauch.
Fragen zu Spannungsprüfern
Wann passt ein kontaktloser Spannungsprüfer?
Die kontaktlosen Modelle sind in den Produktkarten für das Auffinden von Wechselspannung an Leitungen, Steckdosen, Schaltern oder Kabelverbindungen beschrieben. Voltfinder und Spannungs-Detector decken 12 bis 1000 V beziehungsweise 12 bis 600 V AC ab; der Spannungstester mit LED-Taschenlampe nennt 100 bis 600 V AC.
Was unterscheidet einpolige und zweipolige Modelle?
Einpolige Produktkarten nennen Phasenprüfung und je nach Modell LCD-Anzeige, Neon-Glimmlampe oder induktive Prüfung. Zweipolige Varianten führen zusätzlich AC/DC-Anzeige, Polarität, Drehfeld oder FI-Test auf. Der konkrete Funktionsumfang steht deshalb neben der Polzahl in der jeweiligen Produktbezeichnung und Beschreibung.
Welche Geräte nennen eine Durchgangs- oder Drehfeldprüfung?
Durchgangs- und Drehfeldfunktionen sind beim PAN Multistift, bei den Geräten mit 690 V beziehungsweise 1000 V sowie beim Modell mit 1500 V DC und 1000 V AC aufgeführt. Die akustischen Schwellenwerte unterscheiden sich: Der PAN Multistift nennt unter 35 Ω, die PAN 124 AC unter 150 Ω und die PAN 200A+ unter 50 Ω.
Welche Bereiche haben die PAN Volttester 400?
Beide PAN-Volttester 400 zeigen 6, 12, 24, 50, 120, 230 und 400 V AC/DC über LEDs. Die FI-Version ergänzt Prüftasten für einen 30-mA-FI-Schutzschalter und eine zuschaltbare Last. Die Grundversion nennt Polaritätsanzeige und benötigt keine Batterie.
Welche Stromzange passt zu welchem Strombereich?
Die PAN 124 AC nennt Wechselstrom bis 400 A und eine Zangenöffnung von 30 mm. Die PAN 200A+ nennt Wechselstrom bis 200 A bei 20 mm Zangenöffnung. Beide Modelle messen außerdem Spannung und Widerstand; bei der PAN 200A+ ist zusätzlich eine Frequenzmessung von 40 bis 1000 Hz aufgeführt.
Wann ist ein Multisensor-Messgerät die passende Richtung?
Das PAN 185 bündelt neben Gleich- und Wechselspannung bis 1000 beziehungsweise 750 V auch Strom bis 10 A, Widerstand, Frequenz, Kapazität, Temperatur, Luftfeuchte, Lichtstärke und Schallpegel. Diese Kombination unterscheidet es von Geräten, deren Produktkarten auf Spannungs-, Durchgangs- oder Strommessung konzentriert sind.
