Winkelverbinder Holz: Maße und Ausführungen
Winkelverbinder Holz gibt es mit unterschiedlichen Maßen, Materialstärken und Bauformen. Die Auswahl umfasst Ausführungen ohne Rippe, mit Rippe oder Sicke sowie Sets mit verschiedenen Stückzahlen. Vergleichen Sie die Produktangaben zu Abmessungen, Stahl, Verzinkung, Bohrungen und Einsatzfeldern für Ihr Vorhaben.
Winkelverbinder Holz nach Bauform auswählen
Bei Winkelverbinder Holz zählen vor allem die Maße der Schenkel, die Materialstärke, die Form und die Stückzahl. Die Karten im Sortiment nennen Ausführungen ohne Rippe, mit Rippe, mit Sicke oder mit Wulst. Dazu kommen Angaben zu Stahl, Verzinkung, Bohrungen und den beschriebenen Einsatzfeldern. Vergleichen Sie diese Punkte in dieser Reihenfolge: Zuerst müssen die Abmessungen zu den zu verbindenden Bauteilen passen. Danach entscheidet die gewünschte Bauform, ob eine Rippe, Sicke oder eine Ausführung ohne diese Verstärkung in Frage kommt. Die Packungsgröße richtet sich danach, wie viele Verbindungen im Projekt vorgesehen sind.
Die Bezeichnungen sind nicht austauschbar. 70 x 70 x 55 mm, 88 x 88 x 65 x 2,5 mm und 105 x 105 x 90 mm stehen für unterschiedliche Produktkarten. Eine ähnliche Grundform sagt daher noch nichts über Materialstärke, Oberfläche oder Lieferumfang aus. Die folgenden Abschnitte ordnen die dokumentierten Angaben den jeweiligen Varianten zu.

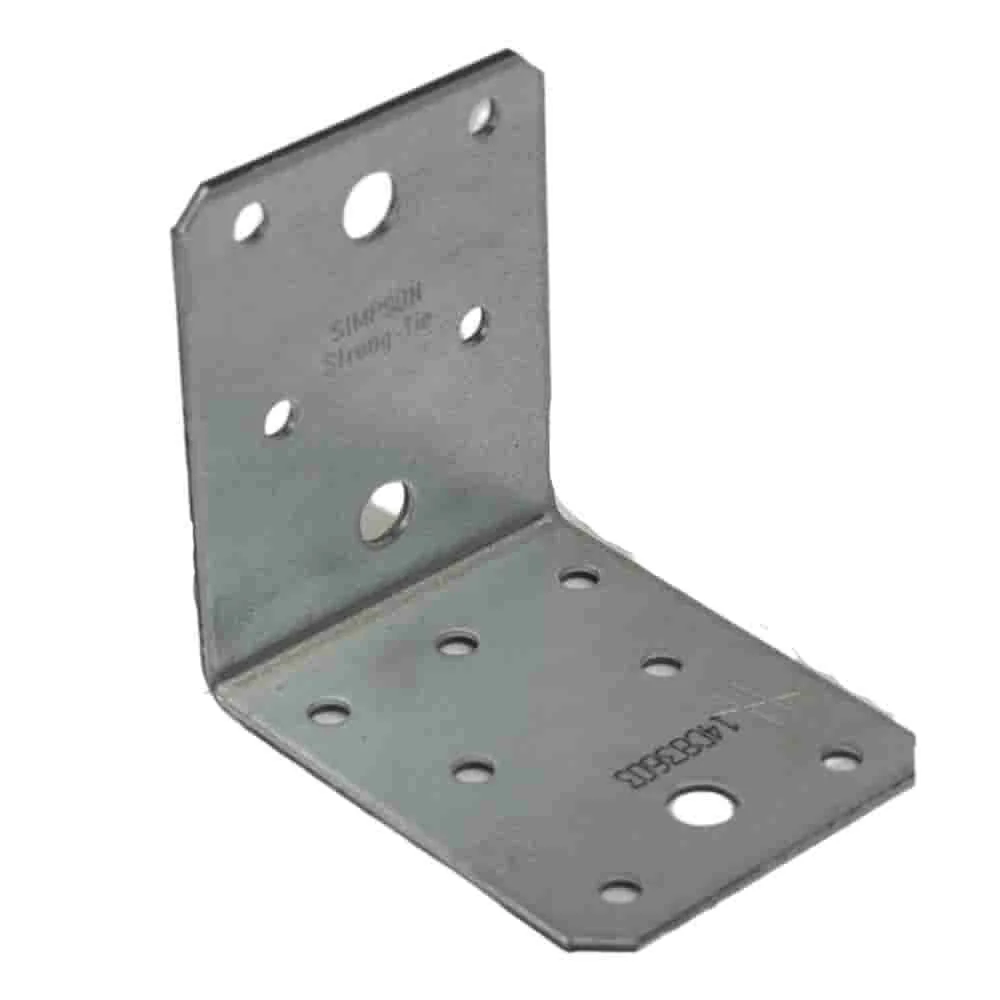

70 x 70 x 55 mm ohne Rippe
Die Produktkarte nennt Stahl, 2 mm Materialstärke und eine verzinkte Ausführung. Als Einsatzfelder werden Holz, Stahl und Beton sowie der Innen- und Außenbereich genannt.
88 x 88 x 65 x 2,5 mm verzinkt
Hier werden Stahl, Verzinkung und die Bezeichnung Holzverbinder zusammengeführt. Die Beschreibung nennt Holzbau und die Befestigung von Nebenträgern als Anwendungsfelder.

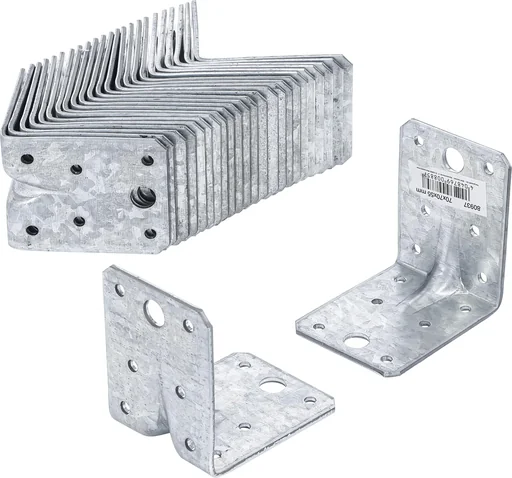

70 x 70 x 55 mm mit Sicke
Die Karte nennt Stahl, eine verzinkte Oberfläche, 25 Stück und eine Sicke. Als Einsatzfelder werden Holz- und Metallkonstruktionen, Möbelbau, Carports und Regalsysteme beschrieben.
Rippe, Sicke und Ausführung ohne Rippe
Ohne Rippe

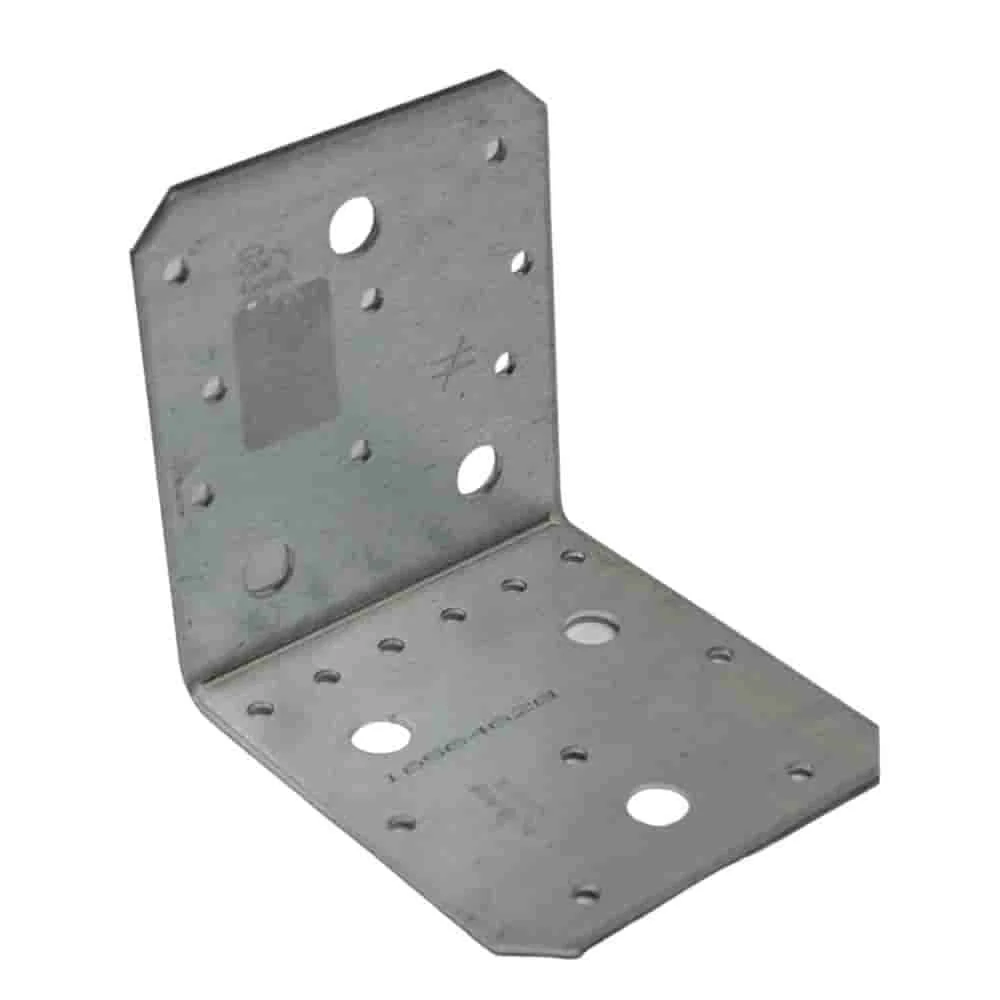

Bei der Kennzeichnung ohne Rippe steht die Form direkt in der Produktbezeichnung. Die Karte mit 70 x 70 x 55 mm führt Stahl und eine verzinkte Ausführung; die Karte mit 103 x 103 x 90 mm nennt zusätzlich 3 mm Materialstärke und verzinkten Stahl. Beide Angaben beschreiben unterschiedliche Maße. Wer eine Ausführung ohne Rippe sucht, sollte deshalb nicht nur den Formzusatz, sondern auch die Schenkellängen und die Materialstärke vergleichen.
Mit Rippe, Sicke oder Wulst

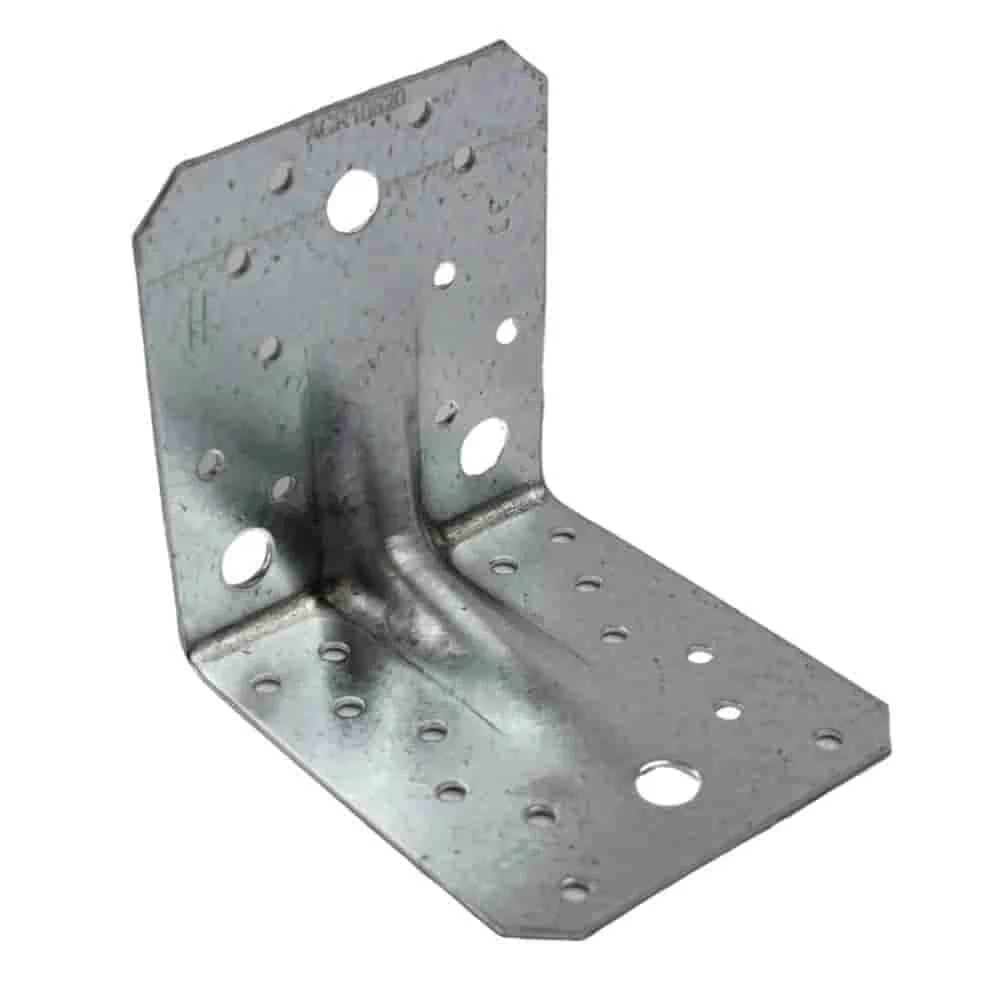

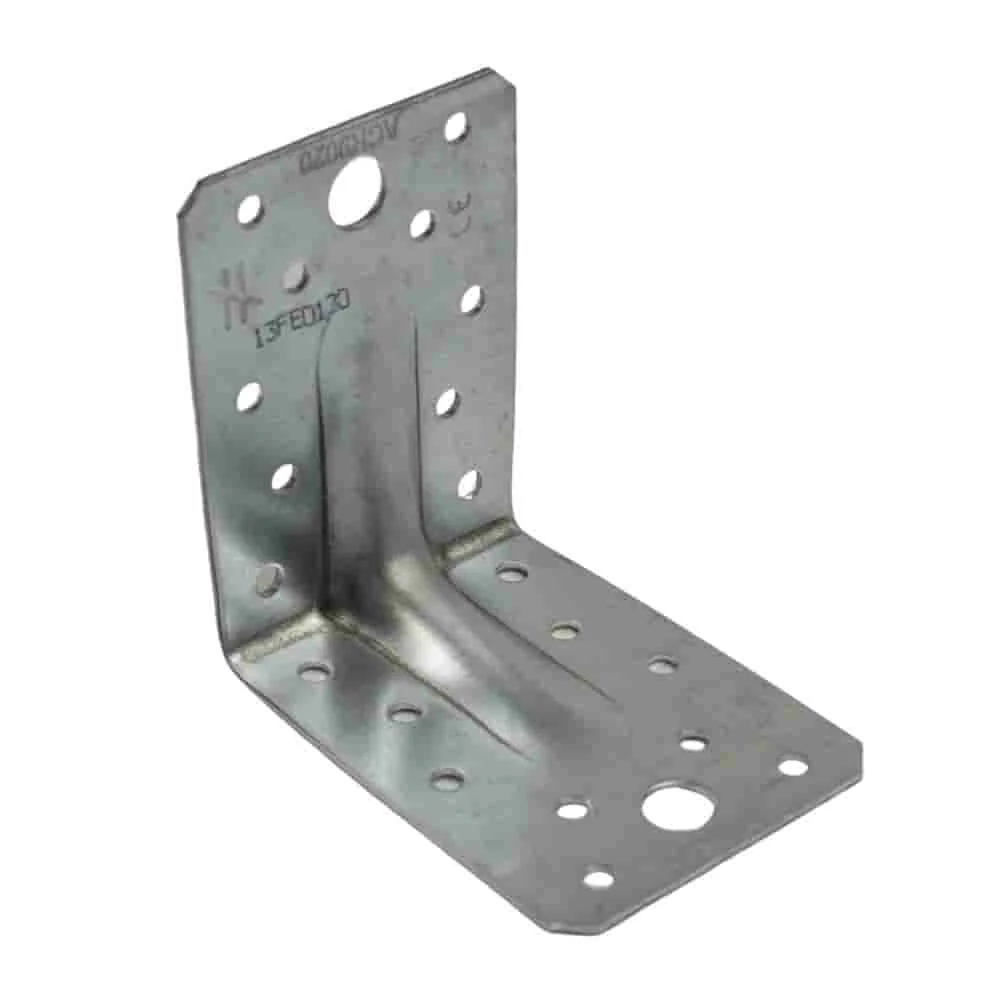

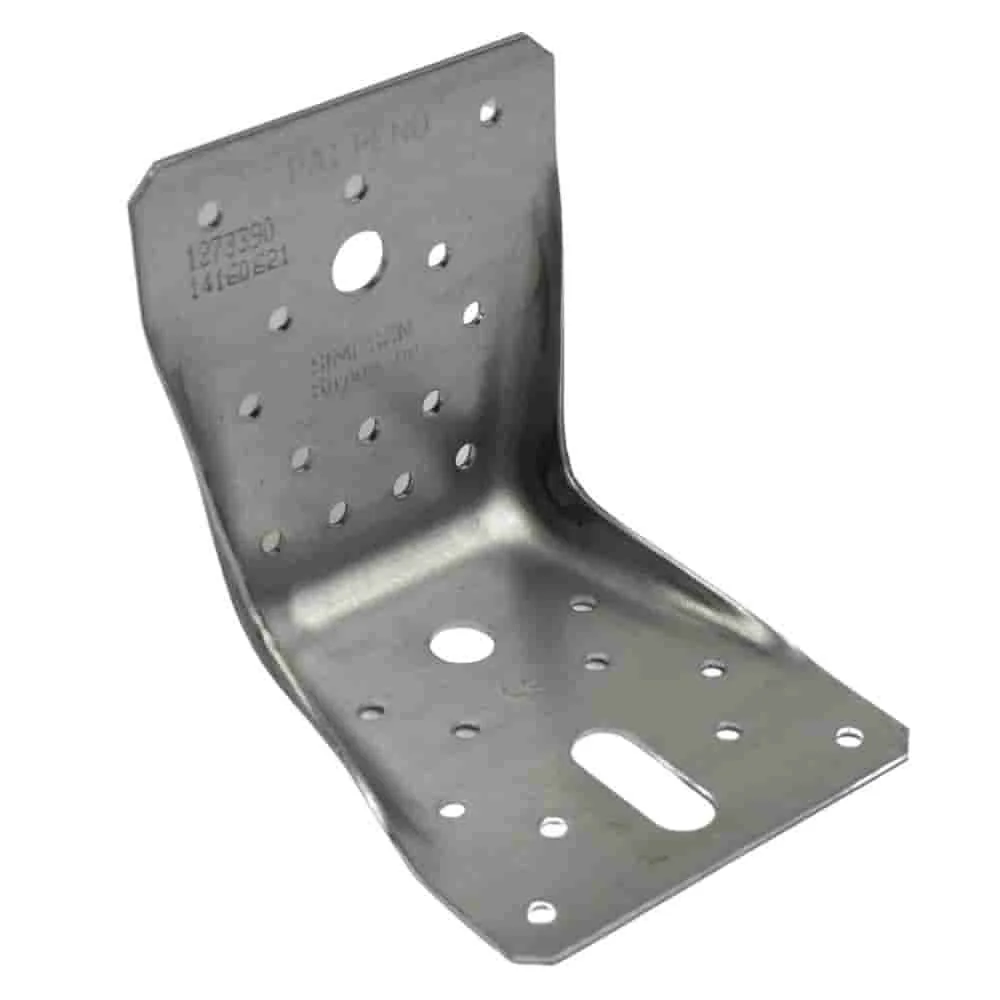

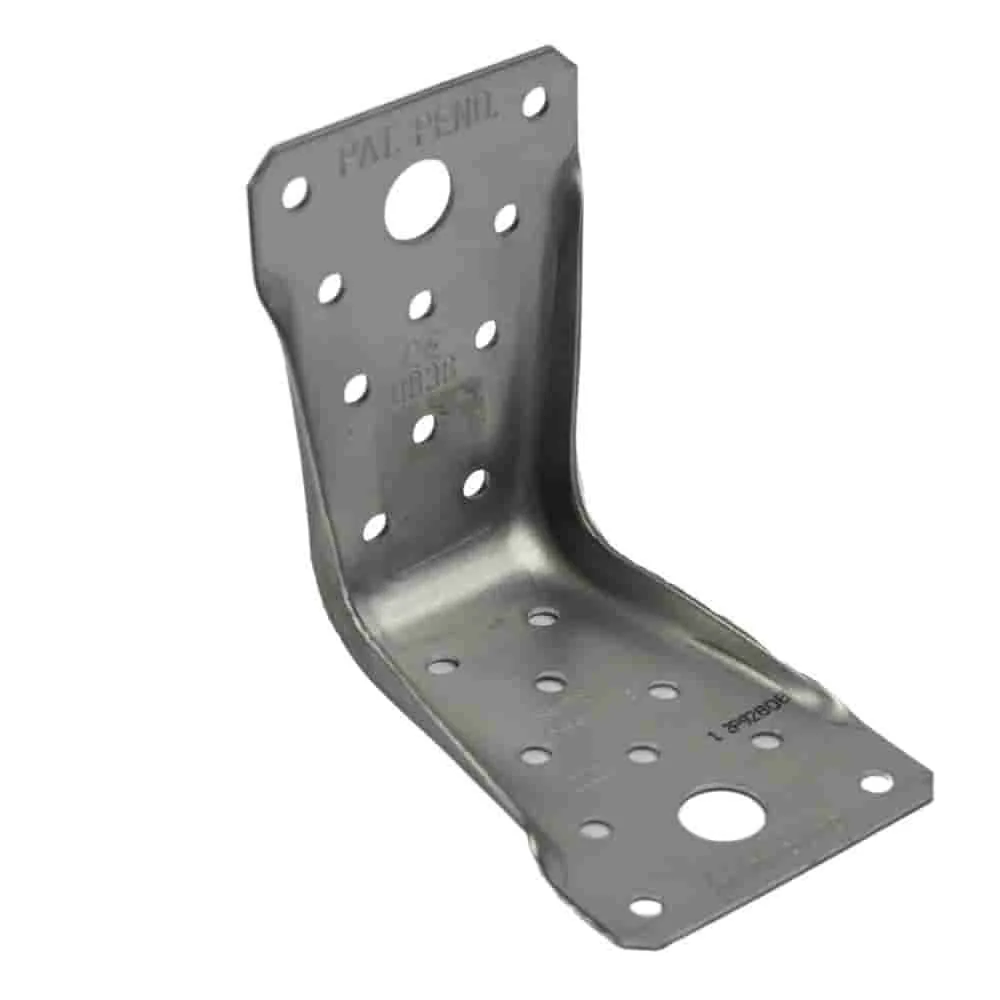

Mehrere Produktkarten tragen den Zusatz mit Rippe, darunter 88 x 88 x 65 x 2 mm, 89 x 89 x 60 x 1,5 mm, 100 x 100 x 90 x 2 mm und 105 x 105 x 90 mm. Die Sicke wird bei 70 x 70 x 55 mm und bei der 90 x 90 x 65 mm großen Variante im 6er-Set genannt. Eine weitere Karte mit 90 x 90 x 65 mm ist mit abgeschrägten Ecken beschrieben. Ein 105-x-105-x-90-mm-Set ist mit Wulst bezeichnet. Diese Begriffe helfen bei der Vorauswahl der Bauform; für die endgültige Zuordnung bleiben die jeweiligen Maße und weiteren Produktangaben maßgeblich.
Abmessungen und Materialstärke vergleichen
Die Produktkarten decken mehrere Maßfolgen ab: 40 x 40 x 40 mm, 50 x 50 x 40 mm, 60 x 60 x 60 mm, 70 x 70 x 55 mm, 88 x 88 x 65 mm, 89 x 89 x 60 mm, 90 x 90 x 65 mm, 100 x 100 x 90 mm, 103 x 103 x 90 mm und 105 x 105 x 90 mm. Bei einigen Varianten steht die Materialstärke als vierte Zahl dabei, etwa 2,5 mm bei 88 x 88 x 65 x 2,5 mm, 1,5 mm bei 89 x 89 x 60 x 1,5 mm oder 2 mm bei 100 x 100 x 90 x 2 mm.
Für die Auswahl sollten die Schenkellängen zu den Flächen der verbundenen Holzteile passen. Die Karte mit 103 x 103 x 90 mm nennt 3 mm Materialstärke, die Karte mit 105 x 105 x 90 mm und Wulst ebenfalls 3 mm. Die Angaben zu 90 x 90 x 65 mm nennen bei einer Variante 2,5 mm Materialstärke. So lassen sich ähnliche Außenmaße anhand der zusätzlichen Stärke und der Bauform auseinanderhalten.
Stückzahlen für das Vorhaben planen
Bei den Sets reicht die angegebene Stückzahl von 4 bis 50 Stück. Die Menge ist ein praktisches Auswahlmerkmal, wenn mehrere Ecken oder Rahmen in gleicher Ausführung verbunden werden. Für einzelne Maßentscheidungen bleibt trotzdem die Geometrie des Winkels vorrangig. In den Produktnamen und Karten stehen 4, 6, 10, 12, 25 oder 50 Stück.
4, 6 oder 10 Stück

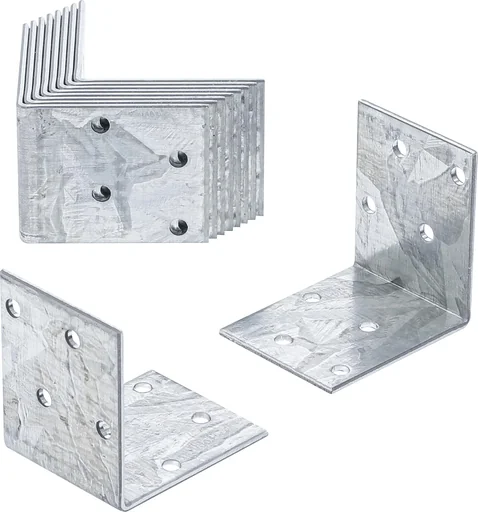

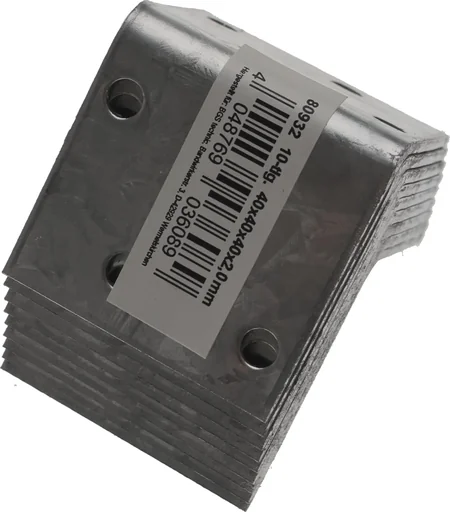

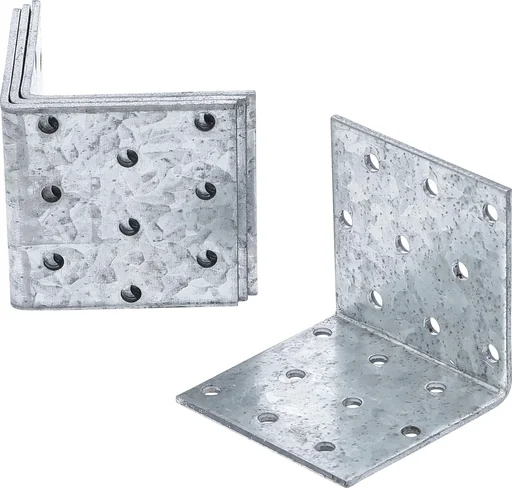

Genannt werden 60 x 60 x 60 mm im 4er-Set, 90 x 90 x 65 mm im 6er-Set sowie 50 x 50 x 40 mm und 40 x 40 x 40 mm im 10er-Set.
12 oder 25 Stück

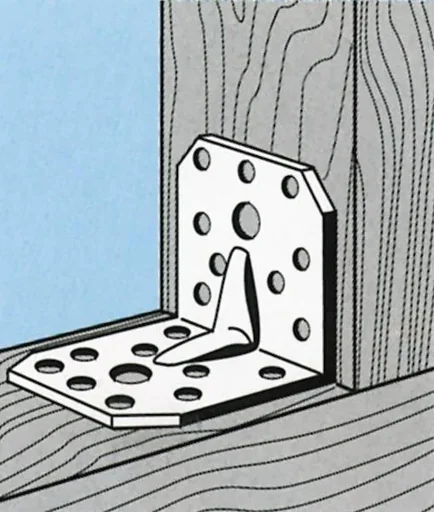

Die Karten führen ein 12er-Set mit 105 x 105 x 90 mm und Wulst sowie ein 25er-Set mit 70 x 70 x 55 mm und Sicke.
50er-Set
Für 40 x 40 x 40 mm ist ein Set mit 50 Stück aufgeführt. Diese Packungsgröße steht neben einer weiteren 40-x-40-x-40-mm-Variante mit 10 Stück.
Stahl, Verzinkung und Oberflächenangaben
In den Produktkarten wird häufig Stahl als Material genannt. Bei 20608, 20645, 73551, 73913, 83972, 102262, 103549 und 111434 ist eine verzinkte beziehungsweise sendzimirverzinkte Oberfläche angegeben. Die Karte zu 21024 nennt Stahl und eine Verzinkung; bei 24954 wird verzinkter Stahl beschrieben. Damit ist die Oberfläche ein klarer Vergleichspunkt neben den Maßen, aber die konkrete Angabe sollte immer der jeweiligen Karte zugeordnet werden.
Für 19809 werden Stahlqualität S 250 GD, Z 275 und eine beidseitige Zinkschichtdicke von ungefähr 20 µm genannt. Bei 83972, 102262 und 111434 stehen zusätzlich die Farbe Silber und die sendzimirverzinkte Ausführung in den technischen Daten. Solche Angaben sind vor allem dann relevant, wenn Material und Oberflächenbehandlung im Projekt festgelegt sind.
Einsatzfelder den Produktkarten zuordnen
Die beschriebenen Einsatzfelder unterscheiden die Varianten zusätzlich. Für Holzrahmen, Möbelbau und Reparaturen nennt die Karte 40 x 40 x 40 mm im 50er-Set passende Beispiele. Das 25er-Set mit Sicke führt Möbelbau, Carports und Regalsysteme auf und nennt Holz- sowie Metallkonstruktionen. Die Karten zu 90 x 90 x 65 mm beschreiben Holz-Holz-Verbindungen und Verstärkungen im Holzbau.
Bei größeren Verbindungselementen nennt 19809 die Befestigung von Nebenträgern an Stützen und Hauptträgern. Als Auflager werden Holz, Holzwerkstoffe, Beton und Stahl aufgeführt; das aufzulagernde Bauteil ist dort aus Holz oder Holzwerkstoffen beschrieben. Die Karte zu 21024 nennt Holz, Stahl und Beton als Materialien. Diese Einsatzangaben helfen, den Untergrund und die Bauteilart bereits vor dem Maßvergleich einzugrenzen.

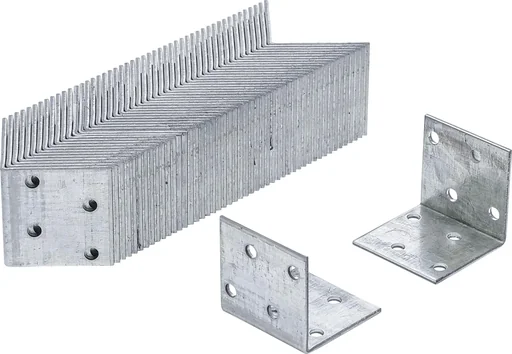

40 x 40 x 40 mm im 50er-Set
Diese Produktkarte nennt verzinkten Stahl, vorgefertigte Bohrlöcher und die Einsatzfelder Holzrahmen, Möbelbau und Reparaturen.
Produktangaben zu 40 x 40 x 40 mmBohrungen und Untergrund bei der Montage
Für die Montageplanung lohnt ein Blick auf die Angaben zu Bohrungen und Befestigungsart. Bei 73913 werden vorgebohrte Löcher genannt. Die Karten zu 100074, 102811 und 103549 führen Bohrungen an beiden Schenkeln auf. Bei 111434 ist die Befestigungsart zum Aufschrauben beschrieben; außerdem werden 5 Bohrungen mit 11 mm Durchmesser und 17 Bohrungen mit 5 mm Durchmesser genannt.
Die Angaben sind nicht bei jeder Variante gleich ausführlich. Deshalb sollten Bohrbild, Schenkellänge und Materialstärke vor der Montage gemeinsam geprüft werden. Für 19809 nennt die Produktbeschreibung eine Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl. Wenn Holzwerkstoffe, Beton oder Stahl beteiligt sind, ist diese konkrete Untergrundangabe wichtiger als eine allgemeine Zuordnung nach dem Wort Winkelverbinder.
Weitere Kategorien und Holzthemen
Für einen anderen Materialfokus stehen die angrenzenden Kategorien Winkelverbinder Edelstahl und Winkelverbinder Metall bereit. Ergänzend behandeln die folgenden Beiträge Holzoberflächen, Hartholz und Holzterrassen.
Holz pflegen: Flecken und Grauschleier auf Lack entfernen
Der Beitrag behandelt Flecken und Grauschleier auf lackierten Holzoberflächen.
Hartholz sägen wie ein Profi: Der Guide zur Titan-Sägekette
Der Titel führt zu einem Guide über das Sägen von Hartholz und eine Titan-Sägekette.
Holzterrasse pflegen: 3 häufige Fehler vermeiden
Der Beitrag nennt typische Fehler bei der Pflege einer Holzterrasse.
Häufige Fragen zu Winkelverbinder Holz
Welche Ausführung ist mit ohne Rippe bezeichnet?
Die Karten 21024 und 24954 tragen diesen Zusatz. 21024 wird mit 70 x 70 x 55 mm, Stahl und Verzinkung geführt. 24954 wird mit 103 x 103 x 90 mm, 3 mm Materialstärke und verzinktem Stahl beschrieben.
Welche Maßfolgen sind aufgeführt?
Genannt werden 40 x 40 x 40 mm, 50 x 50 x 40 mm, 60 x 60 x 60 mm, 70 x 70 x 55 mm, 88 x 88 x 65 mm, 89 x 89 x 60 mm, 90 x 90 x 65 mm, 100 x 100 x 90 mm, 103 x 103 x 90 mm und 105 x 105 x 90 mm. Bei mehreren Karten ist zusätzlich die Materialstärke angegeben.
Welche Stückzahlen gibt es?
Die Produktangaben führen Sets mit 4, 6, 10, 12, 25 oder 50 Stück. Beispiele sind 60 x 60 x 60 mm mit 4 Stück, 90 x 90 x 65 mm mit 6 Stück, 105 x 105 x 90 mm mit 12 Stück, 70 x 70 x 55 mm mit 25 Stück und 40 x 40 x 40 mm mit 50 Stück.
Bei welchen Karten werden Bohrungen genannt?
Für 73913 werden vorgebohrte Löcher beschrieben. Bei 100074, 102811 und 103549 stehen Bohrungen an beiden Schenkeln in den Produktangaben. Die Karte 111434 nennt zusätzlich 5 Bohrungen mit 11 mm und 17 Bohrungen mit 5 mm Durchmesser.
Welche Produktangaben nennen Beton oder Stahl als Untergrund?
Die Karte 21024 nennt Holz, Stahl und Beton als Materialien. Bei 19809 werden Holz, Holzwerkstoffe, Beton und Stahl als Auflager aufgeführt; außerdem nennt die Beschreibung die Befestigung mittels Bolzenanker auf Beton- oder Stahlbauteilen. Diese Angaben gehören zu den jeweiligen Karten und sind nicht pauschal auf jede Variante zu übertragen.
