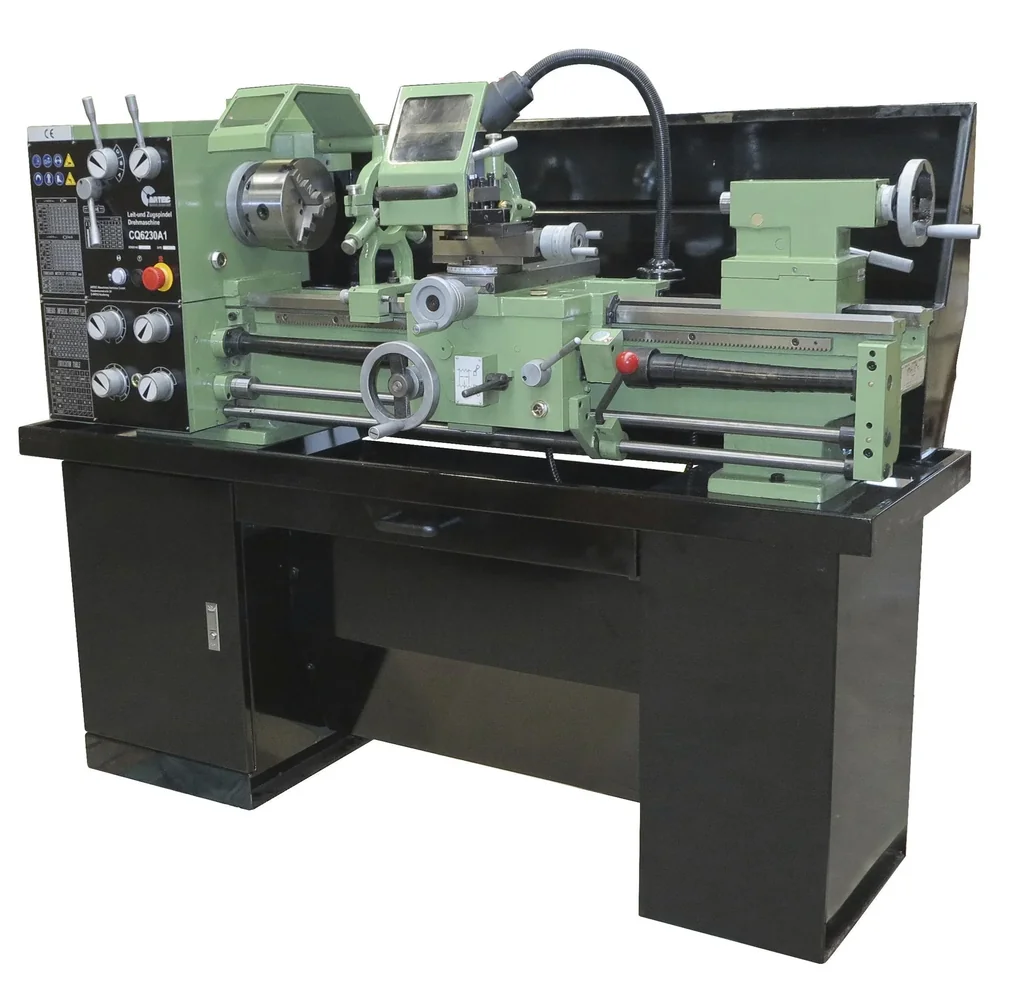

Leit- u. Zugspindel Drehmaschine C-6230A1, 400V 1500W mit Unterbau
| SKU | WF-282228 |
| Marke | Artec |
Es gibt noch keine Bewertungen — Ihre könnte die erste sein
Teilen Sie Ihre Erfahrung mit diesem Kauf und helfen Sie anderen Kunden, den richtigen Weg zu gehenEs gibt noch keine Fragen
Stellen Sie eine Frage, um mehr über das Produkt zu erfahren
0.0
Drehmaschine "CQ6230A1" stellt eine Verbindung von Preis und Leistung dar, die es dem Anwender ermöglicht, auch bei unregelmäßig anfallenden Dreharbeiten wirtschaftlich zu arbeiten, ohne auf Qualität verzichten zu müssen.
Sie hat ein stark verripptes, gehärtetes und geschliffenes Prismenbett aus Grauguß. Die im Ölbad laufende groß dimensionierte Hauptspindel ist mit zwei nachstellbaren Präzisionskegelrollenlagern geführt. Alle Führungen sind durch Keilleisten nachstellbar. Das Zahnradgetriebe läuft ebenfalls im Ölbad und ist in den Hauptspindelstock integriert. Zum Kegeldrehen ist der Oberschlitten um 45 Grad drehbar und der Reitstock kann um +/- 5mm verschoben werden. Die Maschine verfügt über eine Rutschkupplung und einen Längsanschlag.
Technische Daten:
- Spitzenhöhe 150 mm
- Spitzenweite 910 mm
- Umlaufdurchmesser über Bett / Kröpfung 300 / 450 mm
- Spindelbohrung 38 mm
- Drehzahlen 9-stufig 80 - 2 000 min-1
- Gewindeschneiden Steigung metrisch / Zoll optional 0,4 - 7,0 mm 4 - 60 Gg/”
- Vorschub längs / quer 0,079 - 1,291 / 0,017 - 0,276 mm/U
- Reitstockaufnahme MK3
- Zustellweg Reitstockpinole Spindelsteigung 100 mm, 2 mm
- Zustellweg Planschlitten Spindelsteigung 150 mm, 2 mm
- Zustellweg Oberschlitten Spindelsteigung 76 mm, 2 mm
- Motor 400 Volt/ 1500 Watt
- Abmessungen L x B x H 1 580 x 500 x 1 270 mm
- Verpackung L x B x H 1 680 x 750 x 750 mm
- Gewicht ca. 490 kg
Lieferumfang
2 feste Spitzen, Wechselrädersatz, 3-Backenfutter 160 mm, 4-Backen Planscheibenfutter 200 mm, 4-fach Stahlhalter, feste und mitlaufende Lünette, Planaufspannscheibe 250 mm, Unterbau mit nach vorne ausziebarer Spänneschublade, Spritzwand, Maschinenleuchte sowie Bedienungsanleitung.
Technische und optische Änderungen vorbehalten. Maschine wird demontiert geliefert.
| Leerlaufdrehzahl | |
|---|---|
| Leerlaufdrehzahl | 2000 U/min |
| Abgabeleistung | |
| Abgabeleistung | 1.500 Watt |
| Gewindeschneidbereich | |
| Gewindeschneidbereich | 0,4 mm |
| Gewicht | |
| Gewicht | 490 kg |
| Oberschlittenweg | |
| Oberschlittenweg | 76 mm |
| Spindelbohrung | |
| Spindelbohrung | 38 mm |
| Spannung | |
| Spannung | 400 Volt |
| Spitzenhöhe | |
| Spitzenhöhe | 150 mm |
| Anzahl Gänge | |
| Anzahl Gänge | 9 Gänge |
