Einlasswickler Maxi für Rollladengurte mit 23 mm Breite - Lochabstand 10,5 cm

• Robuster und hochwertiger Einlasswickler

• Für Rollläden an Fenstern und Türen

• Einfache Montage und leichte Bedienung

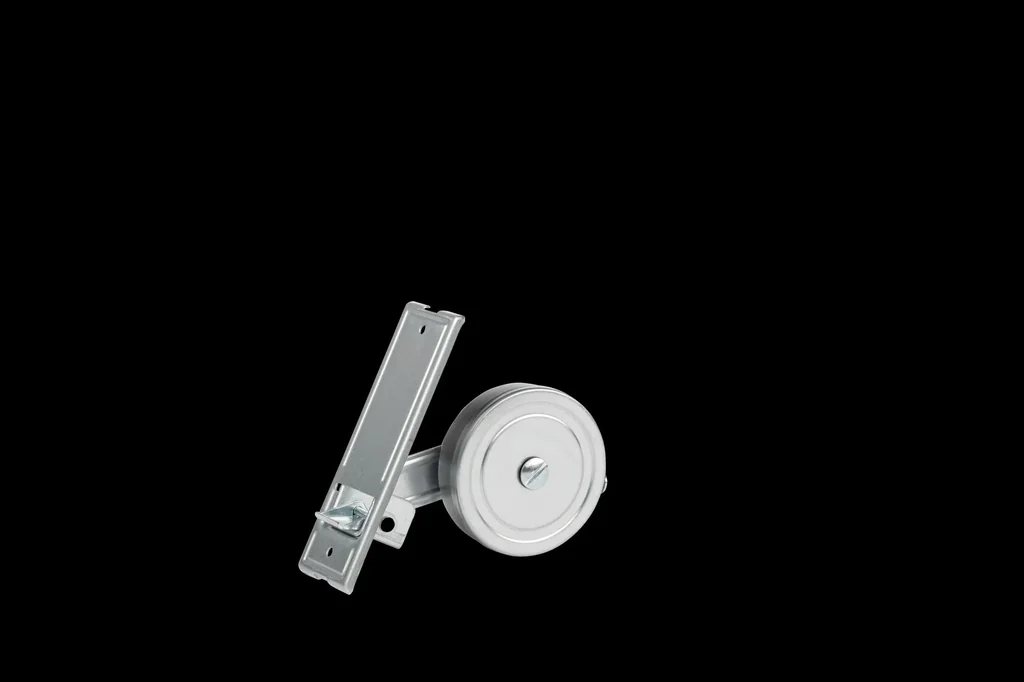

Schellenberg bietet verschiedene MAXI Einlasswickler für Rollladengurte mit einer Breite von 23 mm (System MAXI) an. Die robusten Gurtwickler unterscheiden sich durch ihre Lochabstände, Abmessungen und Wickelkapazitäten. Alle Einlasswickler verfügen über eine Rollladengurt-Spule, die bereits vorgespannt ist. Dadurch können Sie den Rollladengurt bei der Montage leichter aufwickeln. Die vorgespannte Spule ist variabel und Sie können selbst einstellen, welche Einbautiefe diese haben soll. Die Rollladengurt-Spule lässt sich in der Tiefe von 11,5 cm bis 13,5 cm verschieben.

Tipp: Bitte beachten Sie bei der Auswahl des Einlasswicklers den Lochabstand.

Anwendungsbereiche

• Einlasswickler für Fenster- und Türrollläden geeignet

• Für Rollladengurte mit einer Höhe von maximal 2,3 m, Breite von 23 mm und Länge von maximal 5 m

• Rollladen-System: Maxi

Abmessungen (H x B x T) : 129 x 50 x 108 mm

Montagehinweise

1. Rollladen schließen

2. Alten Einlasswickler ausbauen.

3. Rollladengurt vorsichtig abwickeln

Achtung: Es besteht Verletzungsgefahr, da die Trommel gespannt ist.

4. Der neue Einlasswickler ist vorgespannt.

5. Rollladengurt unterhalb der Gurtbremse einführen.

6. Gurt ggf. 20 cm unter dem Einlasswickler kürzen

7. Rollladengurt auf der Trommel befestigen

8. Vorsichtig entsichern! Trommel soweit zurückziehen, bis die Sicherung freigegeben ist. Sicherung mit einem Schraubenzieher in die Trommel drücken. Trommel gut festhalten und langsam aufrollen lassen.

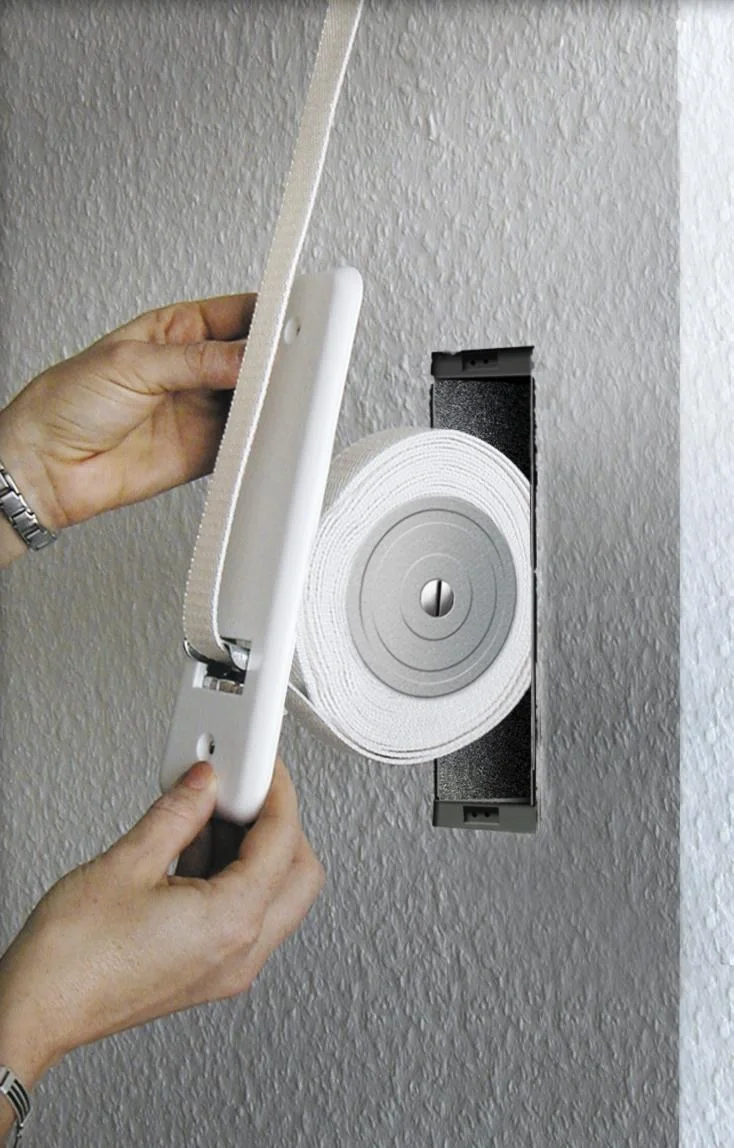

9. Einlasswickler in den Mauerkasten einführen.

10. Abdeckplatte wieder festschrauben.

Sicherheitshinweis: Es besteht Verletzungsgefahr, da die Trommel gespannt ist. Bitte tragen Sie daher bei der Montage unbedingt Handschuhe!

Lieferumfang

• 1 Einlasswickler (ohne Rollladengurt)
