Rainbird automatische Bewässerung
Steuergeräte, Versenkregner, Sprüh- und Rotationsdüsen, Magnetventile sowie Schlauchverbinder für geplante Bewässerungskreise. Für die Auswahl zählen Zonenanzahl, Aufstellort, Wurfweite, Sprühwinkel und Anschlussgröße, damit die Komponente zu Rasenfläche, Beet oder vorhandener Leitung passt.
Automatische Bewässerung nach Fläche und Aufgabe planen
Eine automatische Bewässerung setzt sich aus Steuerung, Ventilen, Leitungen und Regnern oder Düsen zusammen. Die Steuerung ordnet Bewässerungskreise und Laufzeiten, das Ventil gibt den Wasserweg frei, und die Auslässe verteilen das Wasser auf der vorgesehenen Fläche. Eine klare Zuordnung der Bauteile erleichtert die Auswahl einzelner Ersatzteile ebenso wie die Planung einer neuen Leitung.
Am Anfang steht eine Skizze mit Rasen, Beeten, Randbereichen, Wegen und der vorhandenen Wasserleitung. Für jeden Abschnitt sind Fläche, gewünschte Reichweite, Sprühwinkel und Anschlussgröße relevant. Ein Vollkreis benötigt eine andere Einstellung als eine Randzone; ein kurzer Abstand verlangt eine andere Wurfweite als eine größere Rasenfläche.
Zonenplan als Ausgangspunkt
Getrennte Zonen helfen, Rasenflächen, Beete und weitere Abschnitte in der Planung auseinanderzuhalten. Die Zonenanzahl des Steuergeräts muss zu den vorgesehenen Kreisen passen. Bei einer späteren Erweiterung bleibt außerdem zu prüfen, ob eine freie Zone sowie Ventil, Leitung und passende Auslässe vorhanden sind.
Reichweite und Winkel abgleichen
Die Produktangaben nennen unterschiedliche Bereiche: HE-VAN 8 steht für 1,8 bis 2,4 Meter, HE-VAN 12 für 2,7 bis 3,7 Meter und HE-VAN 15 für 3,4 bis 4,6 Meter. Bei Rotationsdüsen werden unter anderem 45 bis 270 Grad oder 360 Grad genannt. Diese Werte gehören zur jeweiligen Düse und sollten mit der eigenen Skizze verglichen werden.
Steuerung
Die Produktnamen nennen Geräte für vier, sechs oder acht Zonen. RZXe6-Modelle sind für Indoor oder Outdoor ausgewiesen. Zonenanzahl und Aufstellort bilden daher den ersten Vergleich.
Regnerkörper
Typ 1812 wird mit 30 cm Pop-up-Höhe und ohne Düse beschrieben. Typ 5004 nennt 10 cm Ausfahrhöhe und 3/4 Zoll Innengewinde. Gehäuse und Düse sind deshalb getrennt zu betrachten.
Anschluss

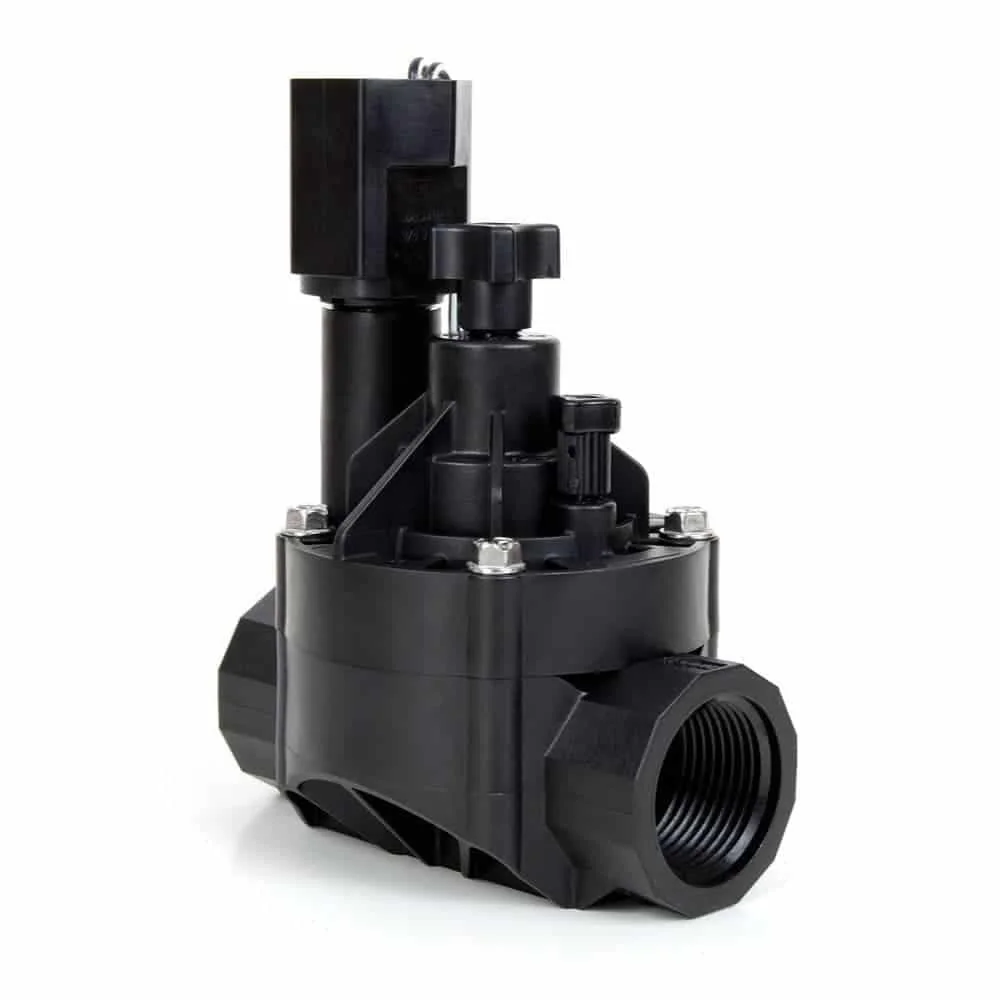

Im Sortiment stehen unter anderem ein 1/2-Zoll-Winkel, ein 3/4-Zoll-SPX-Flex-Winkel und ein Magnetventil mit 1-Zoll-Innengewinde. Der vorhandene Leitungsanschluss entscheidet über die Verbindung.
Steuergeräte nach Zonen und Aufstellort unterscheiden
Die Produktbeschreibung der Rainbird-ESP-RZXe-Typenreihe nennt eine WLAN-fähige, fest installierte Bewässerungssteuerung für Hausgärten und kleinere gewerbliche Anwendungen. Die Planung erfolgt nach Zonen; laut Beschreibung werden die Funktionen auf einem Bildschirm angezeigt. Das macht die Zonenanzahl zur maßgeblichen Größe für die Zuordnung der Kreise.
RZXe6 Outdoor ist mit sechs Bewässerungszonen für den Außenbereich beschrieben. RZXe6i Indoor ist mit sechs Stationen beziehungsweise Zonen für den Innenbereich angegeben. Zusätzlich führen die Produktnamen Varianten mit vier oder acht Zonen sowie Indoor- und Outdoor-Bezeichnungen. Der Aufstellort sollte daher vor dem Abgleich der Anschlussplanung feststehen.
Komponenten im Überblick
Die folgenden Beispiele zeigen drei unterschiedliche Aufgaben innerhalb einer automatischen Bewässerung: Zonen steuern, Wasser auf einer Rasenfläche verteilen und ein Werkzeug für Versenkregner einsetzen. Die Produktangaben helfen, die Bauteile nicht nach ihrer Bezeichnung allein, sondern nach ihrer Funktion und den genannten Werten zu ordnen.
Versenkregner für Rasenflächen einordnen

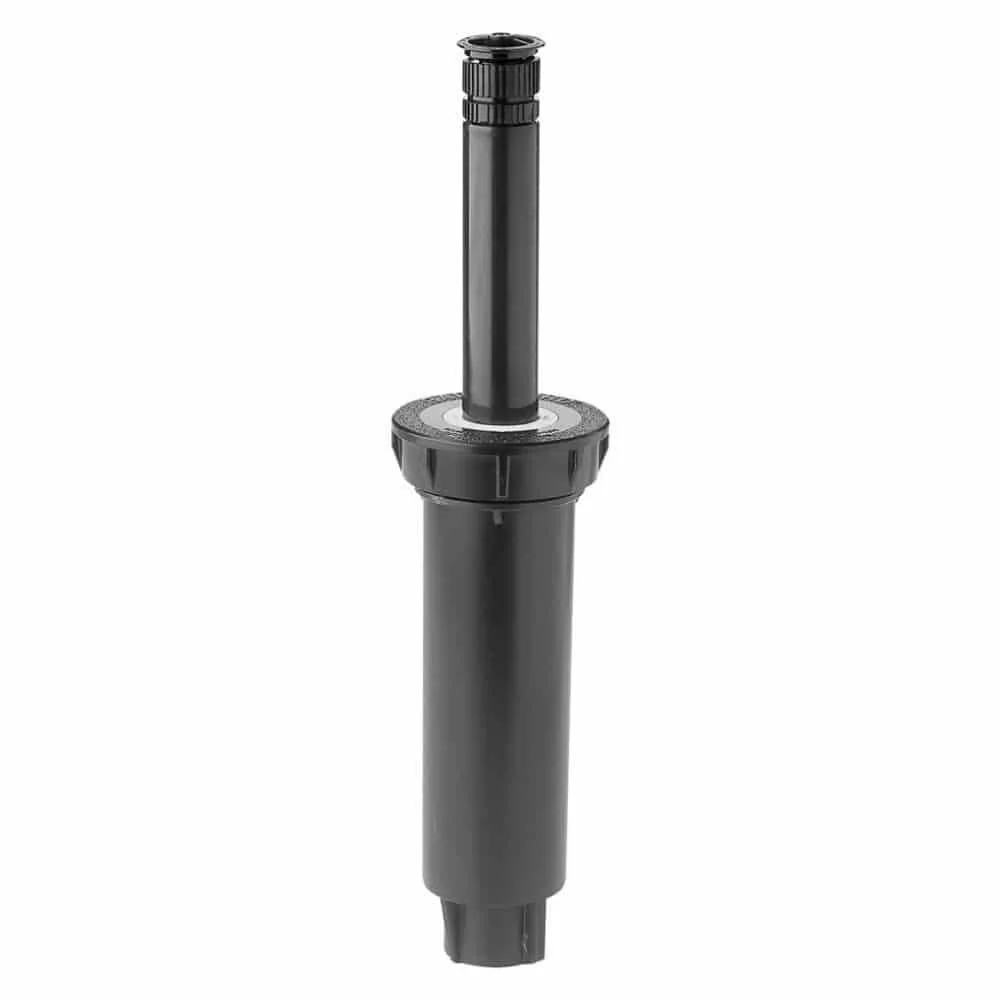

Bei Versenkregnern unterscheiden sich Gehäuse, Ausfahrhöhe, Anschluss, Sektor und mitgelieferte Düse. Typ 1812 wird als Basis mit 30 cm Pop-up-Höhe und als Gehäuse ohne Düse beschrieben. Die Serie 1800 ist laut Produktbeschreibung mit R-VAN-, Rotary-, HE-VAN-, VAN-, U- und MPR-Sprühköpfen kompatibel.
Regnerkörper und Düse getrennt betrachten

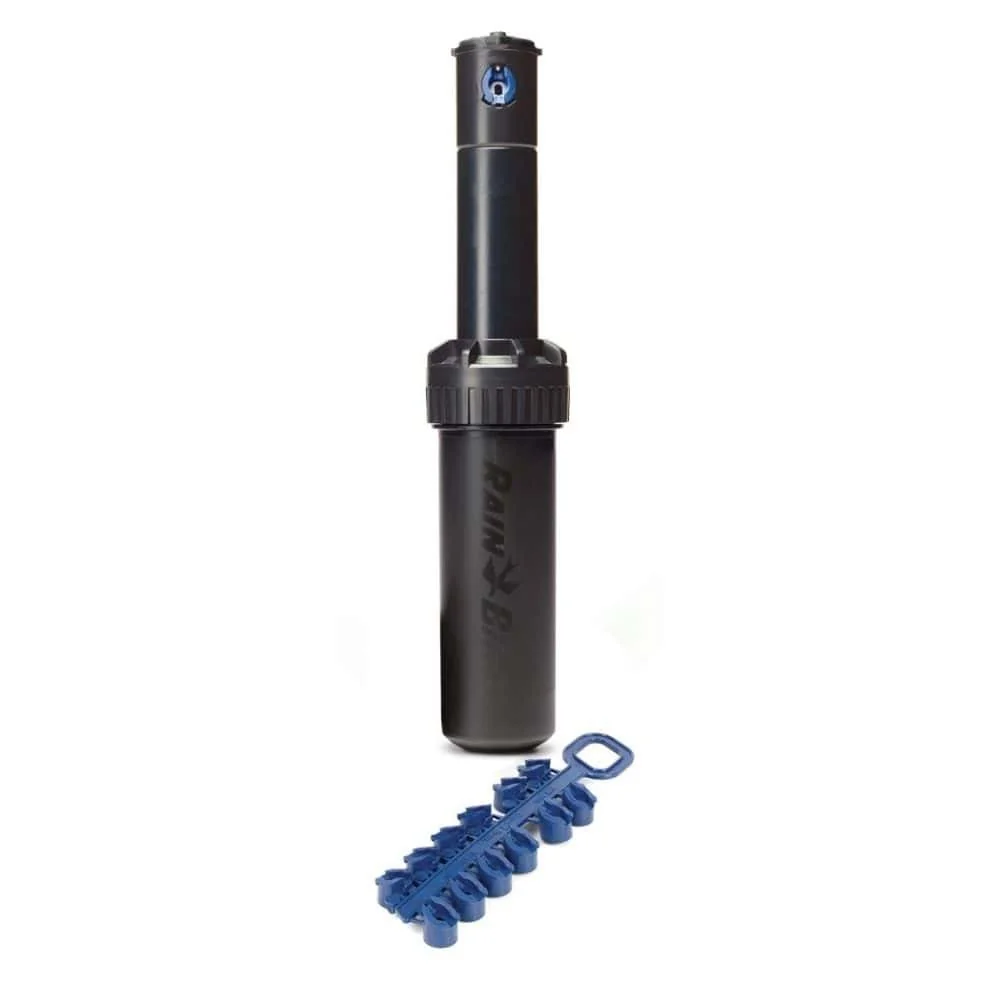

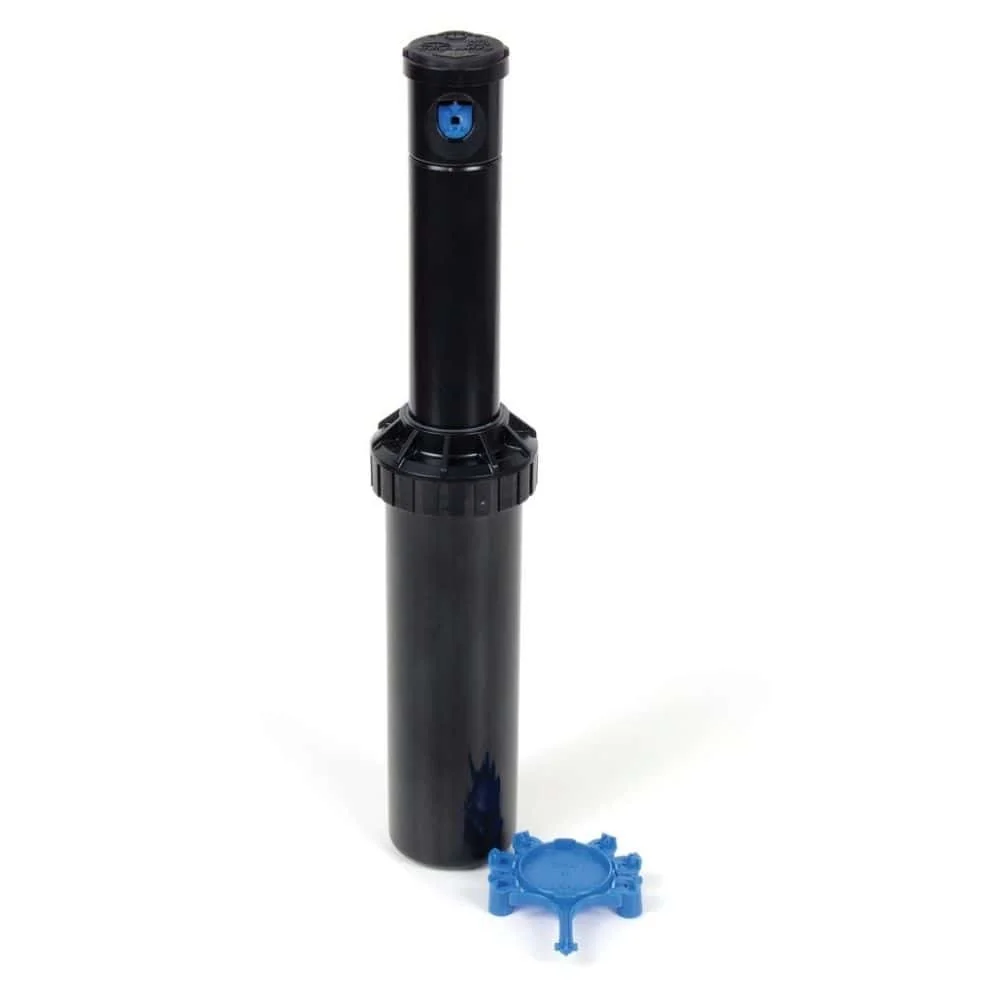

Der Getrieberegner mit Düsensatz nennt eine Wurfweite von 4,6 bis 10,7 Metern, einen 1/2-Zoll-Anschluss und einen einstellbaren Teilkreis von 40 bis 360 Grad. Beim Typ 5004 PC sind 3/4 Zoll Innengewinde, 10 cm Ausfahrhöhe und 40 bis 360 Grad angegeben. Der Typ 5004+FC nennt ebenfalls 10 cm und ergänzt eine Wasserstop-Funktion.
Für die Auswahl bedeutet das: Ein Gehäuse ohne Düse verlangt eine separate Düsenplanung. Ein Düsensatz ist beim genannten Getrieberegner bereits Bestandteil der Produktbeschreibung. Bei den 5004-Varianten sind Anschluss und Ausfahrhöhe feste Vergleichswerte; der Sektor zeigt, wie der Wasserbereich auf der Fläche angelegt werden kann.
Sprüh- und Rotationsdüsen vergleichen

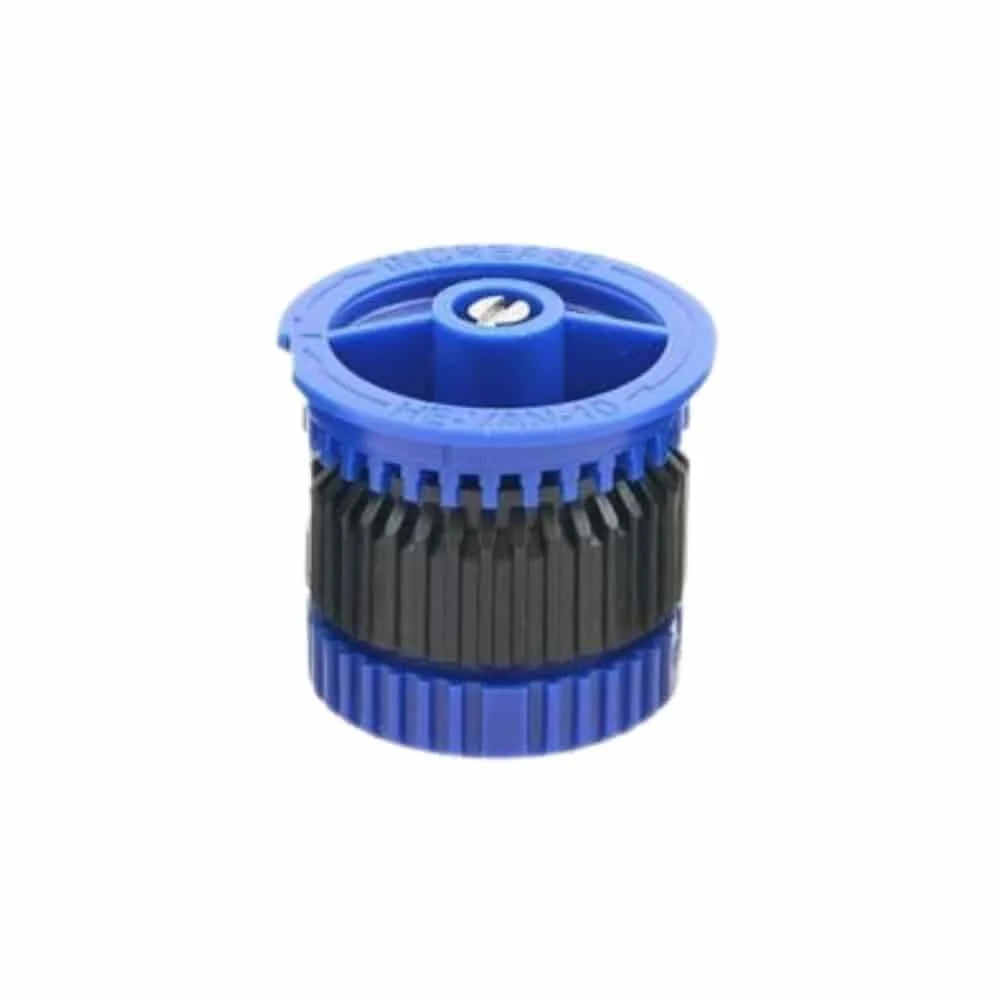

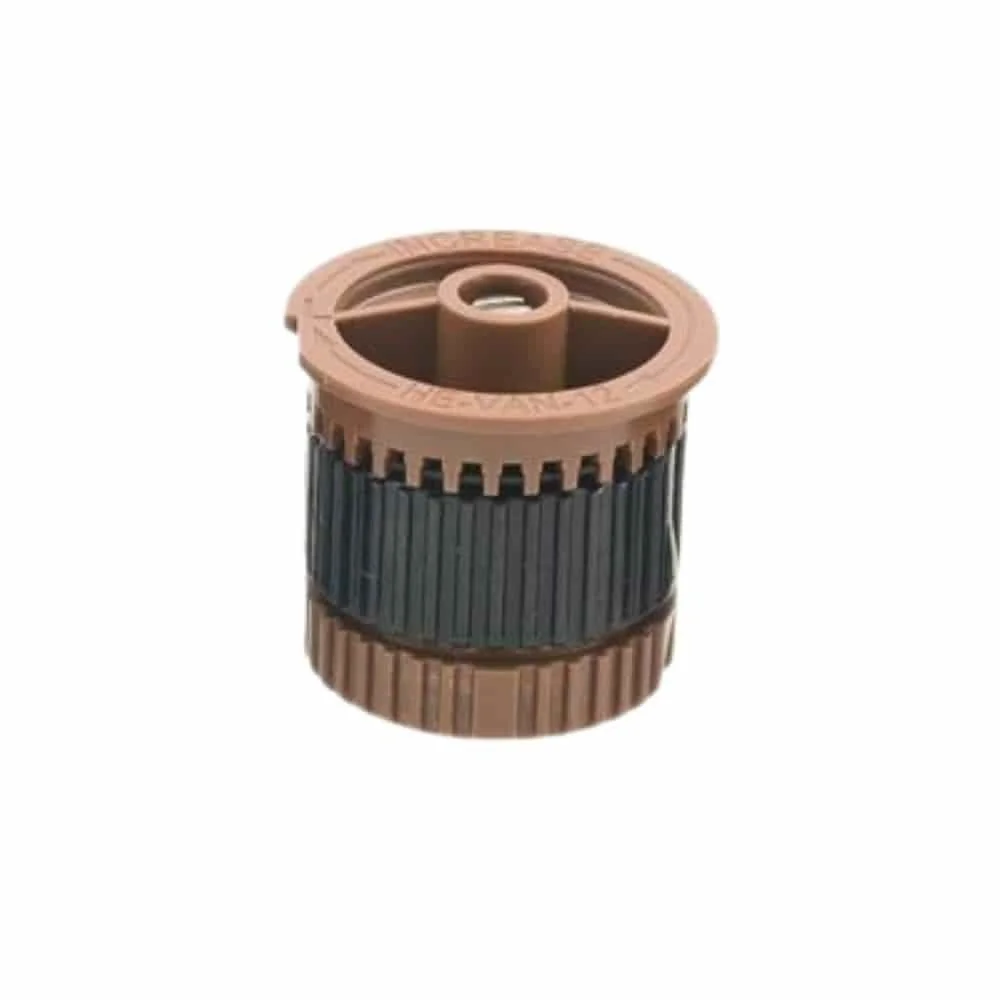

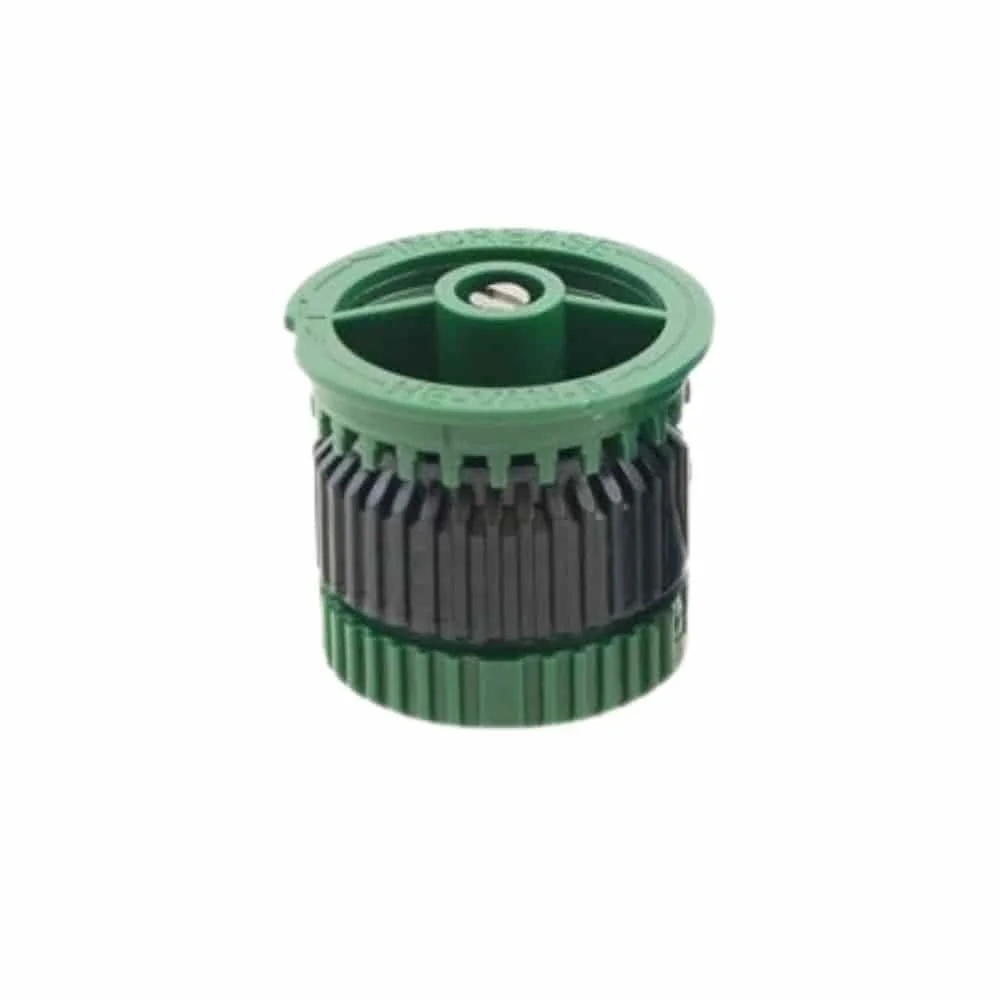

Sprühdüsen der HE-VAN-Reihe decken in den Produktangaben unterschiedliche Reichweiten ab. HE-VAN 8 nennt 0 bis 360 Grad und 1,8 bis 2,4 Meter, HE-VAN 12 0 bis 360 Grad und 2,7 bis 3,7 Meter. HE-VAN 15 steht ebenfalls für 0 bis 360 Grad, 3,4 bis 4,6 Meter und einen Druckbereich von 1,0 bis 2,1 bar.

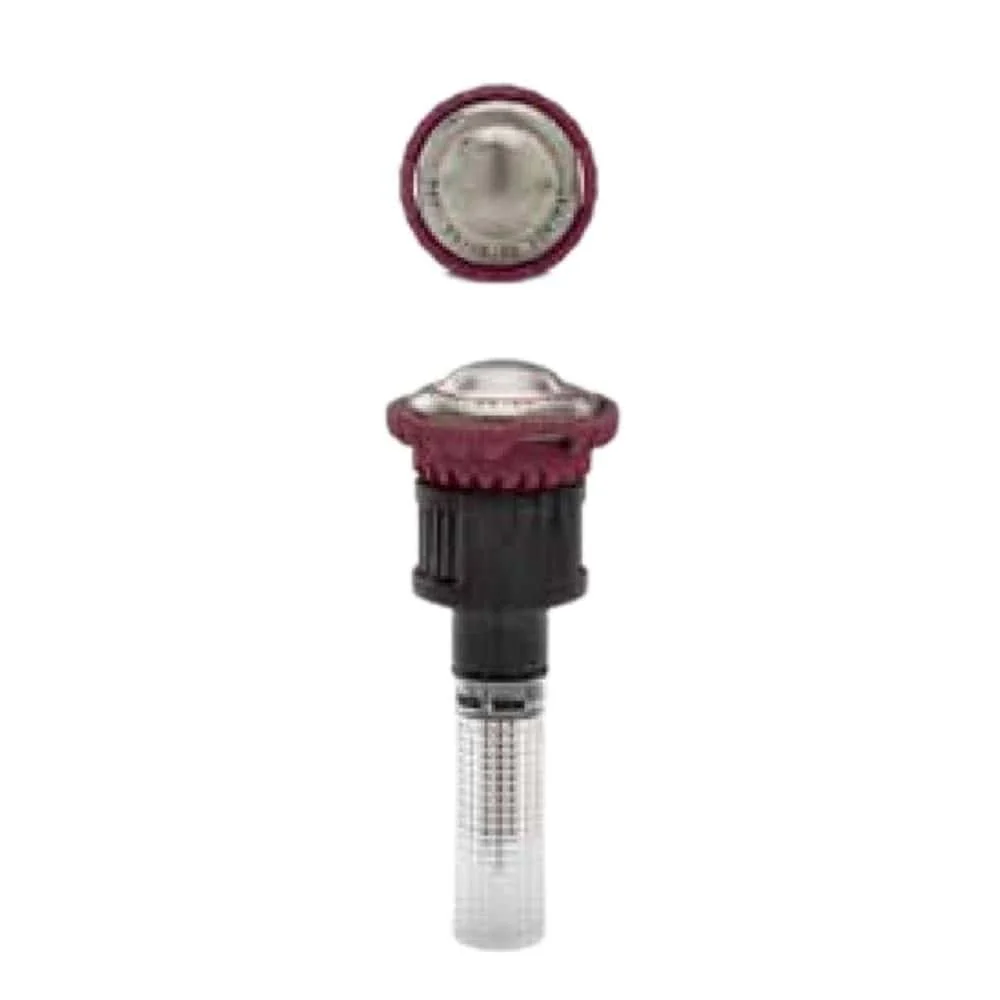

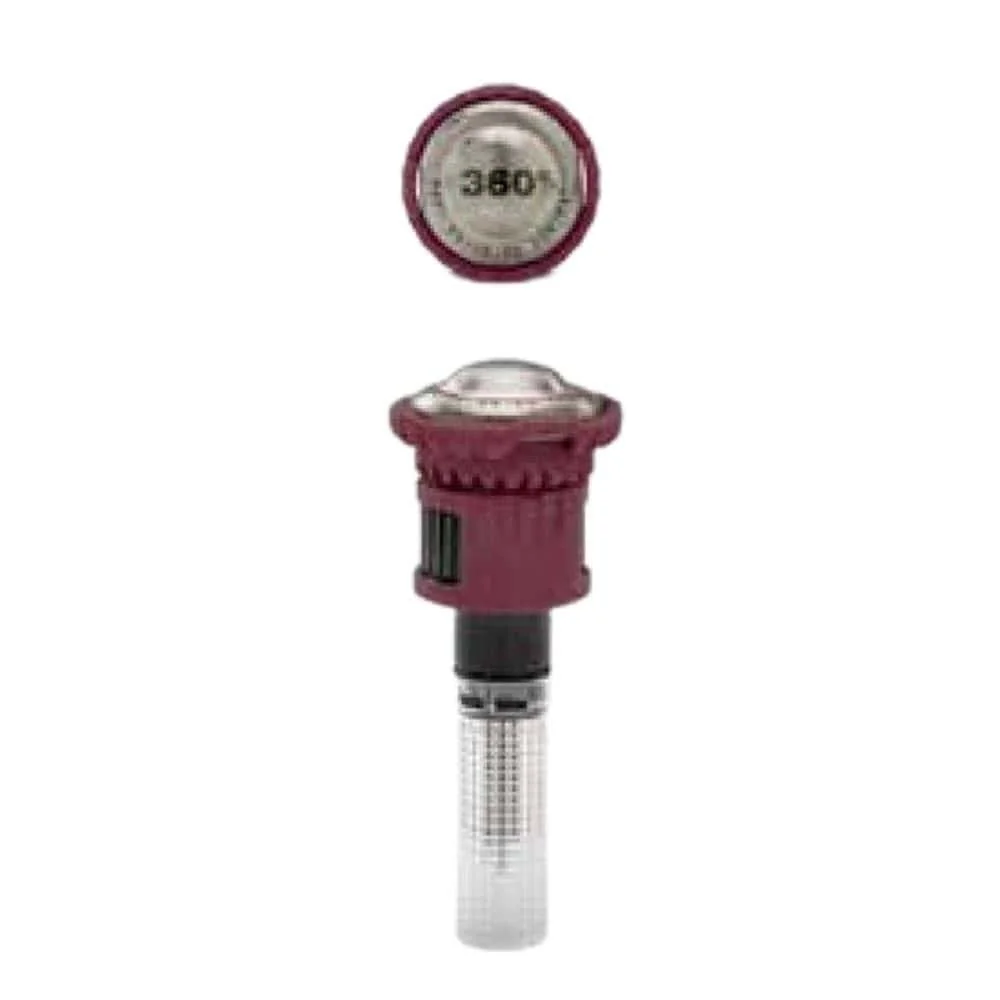

Rotationsdüsen arbeiten mit mehreren Strahlen. R-VAN 14 ist mit 45 bis 270 Grad angegeben, R-VAN 24-360 mit 360 Grad und 2,4 bis 7,3 Metern. R-VAN 18 und R-VAN 18-360 werden als Rotationsdüsen für Rainbird-Versenkregner der Serie 1800 beschrieben; bei der 18-360-Variante nennt der Produktname den Vollkreis.
Teilkreis, Vollkreis und Wurfweite
Ein Teilkreis ordnet die Bewässerung einer Kante oder Ecke zu, ein Vollkreis einer rundum zu versorgenden Position. Die Wurfweite muss zu den Abständen auf der Skizze passen. Für die konkrete Einstellung gelten die Werte der ausgewählten Düse, nicht die Reichweite eines anderen Modells.
Anschlüsse, Ventile und Leitungen verbinden

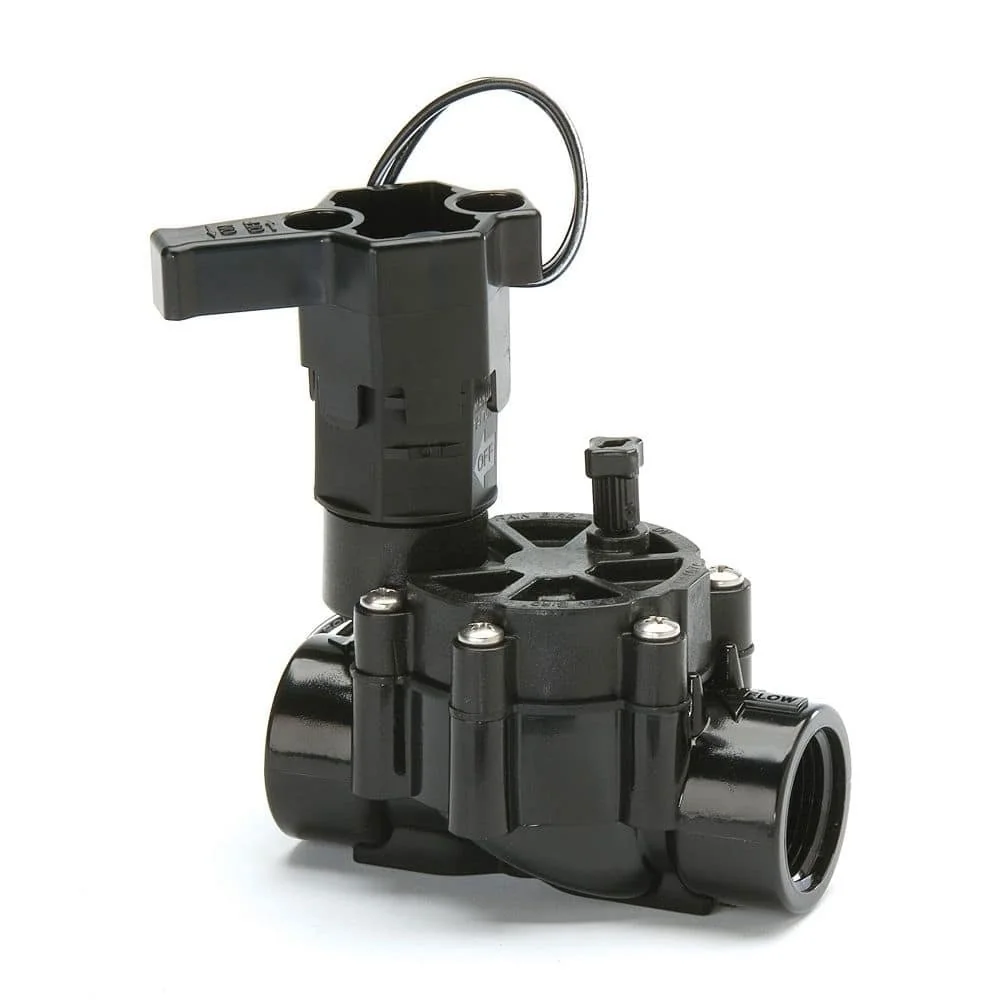

Das Magnetventil Typ 100-DV nennt ein 1-Zoll-Innengewinde, eine Durchfluss-Regelung, glass-filled Polypropylene als Werkstoff und die Farbe Schwarz. Die Produktbeschreibung führt es für Bewässerungsaufgaben auf privaten Grundstücken außer Tropfbewässerung. Diese Angaben grenzen das Bauteil von einem reinen Schlauchverbinder oder einer Düse ab.
Verbindung im Leitungsweg

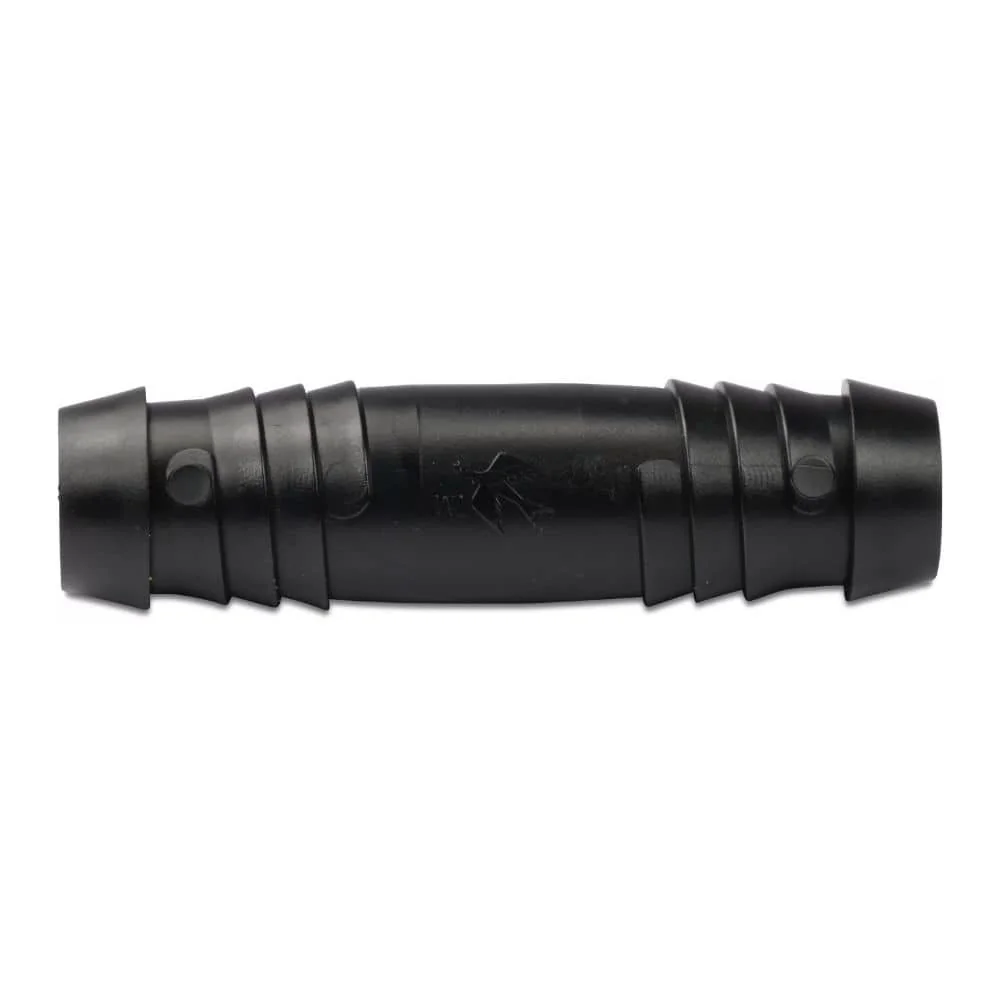

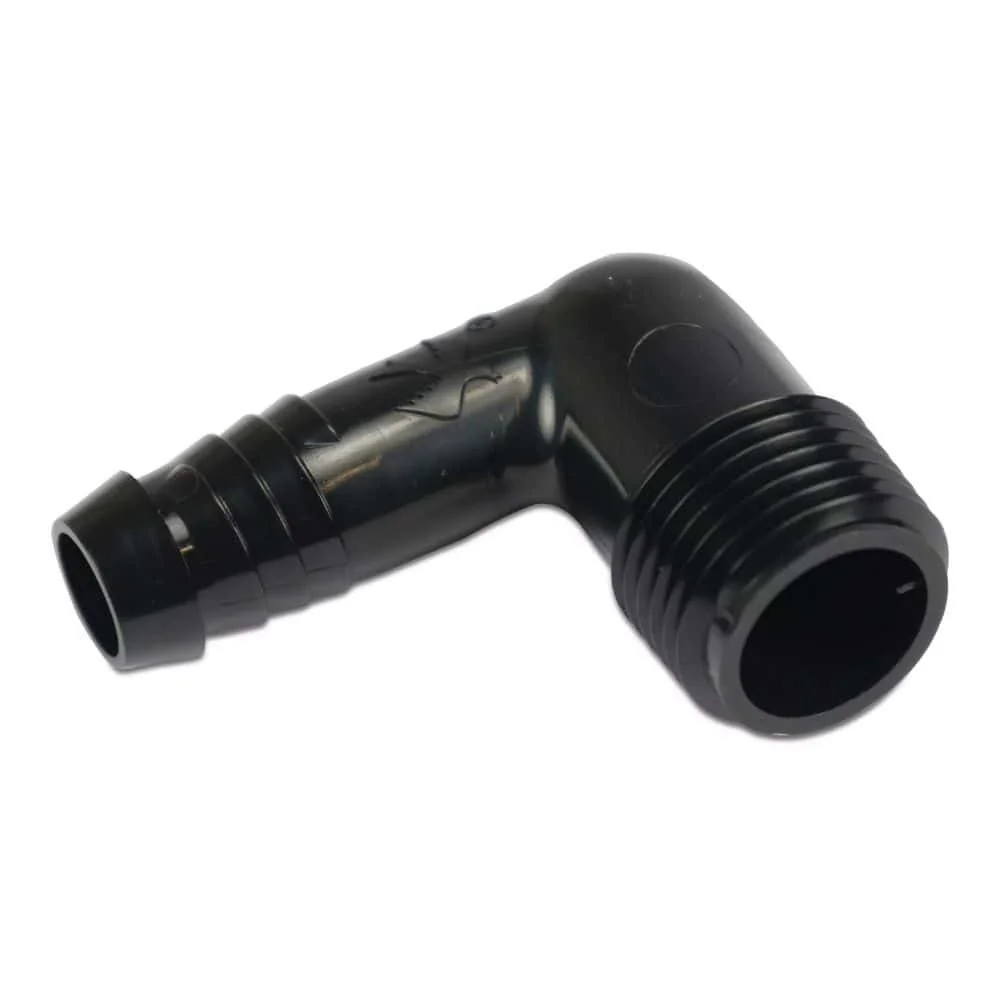

Der Schlauchverbinder SPX Flex verbindet Sprühköpfe und Regner. Seine Beschreibung nennt Flexibilität und Knickfestigkeit sowie Einsatzstellen in Kurven, Abzweigungen und in Mauernähe. Ein 90-Grad-Gartenschlauchwinkel ist mit 1/2 Zoll angegeben; der 90-Grad-Winkel SPX Flex nennt 3/4 Zoll. Beide Größen müssen zum Gegenstück in der Leitung passen.
Vor dem Einbau stehen deshalb drei Fragen: Welche Anschlussgröße ist vorhanden? Wird ein gerader Verbinder oder ein Winkel gebraucht? Liegt die Stelle in einer Kurve, an einer Abzweigung oder nahe einer Mauer? Die Antworten führen zu unterschiedlichen Bauteilen innerhalb der Kategorie.
Schläuche und Zubehör für Erweiterungen

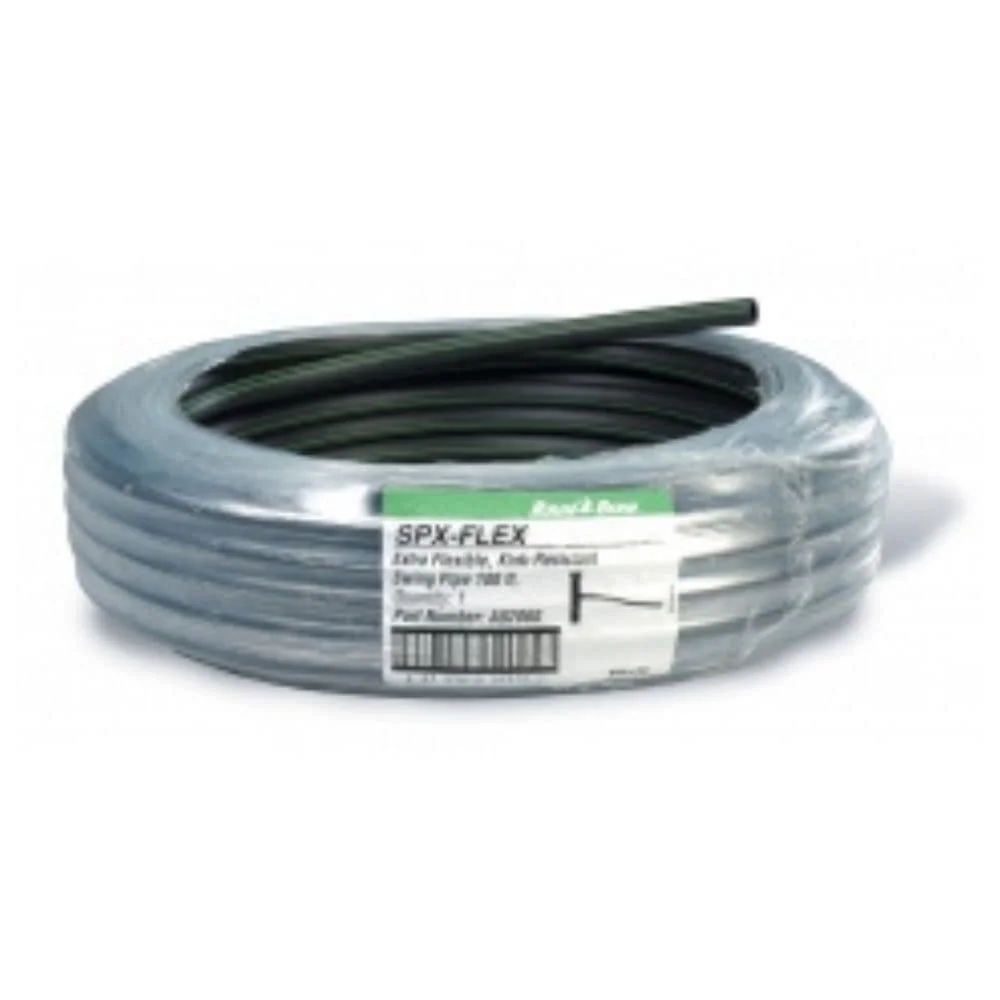

Der flexible Bewässerungsschlauch ist als 30 Meter langer Druckschlauch aufgeführt. Die Produktangaben nennen Flexibilität, Knickfestigkeit, Einsatz im Garten und in der Landwirtschaft sowie ein Gewicht von 3,0 kg. Für eine Erweiterung ist zunächst der Leitungsweg zu messen; danach lassen sich Länge, Winkel und Anschlussstücke mit dem vorhandenen Aufbau abgleichen.

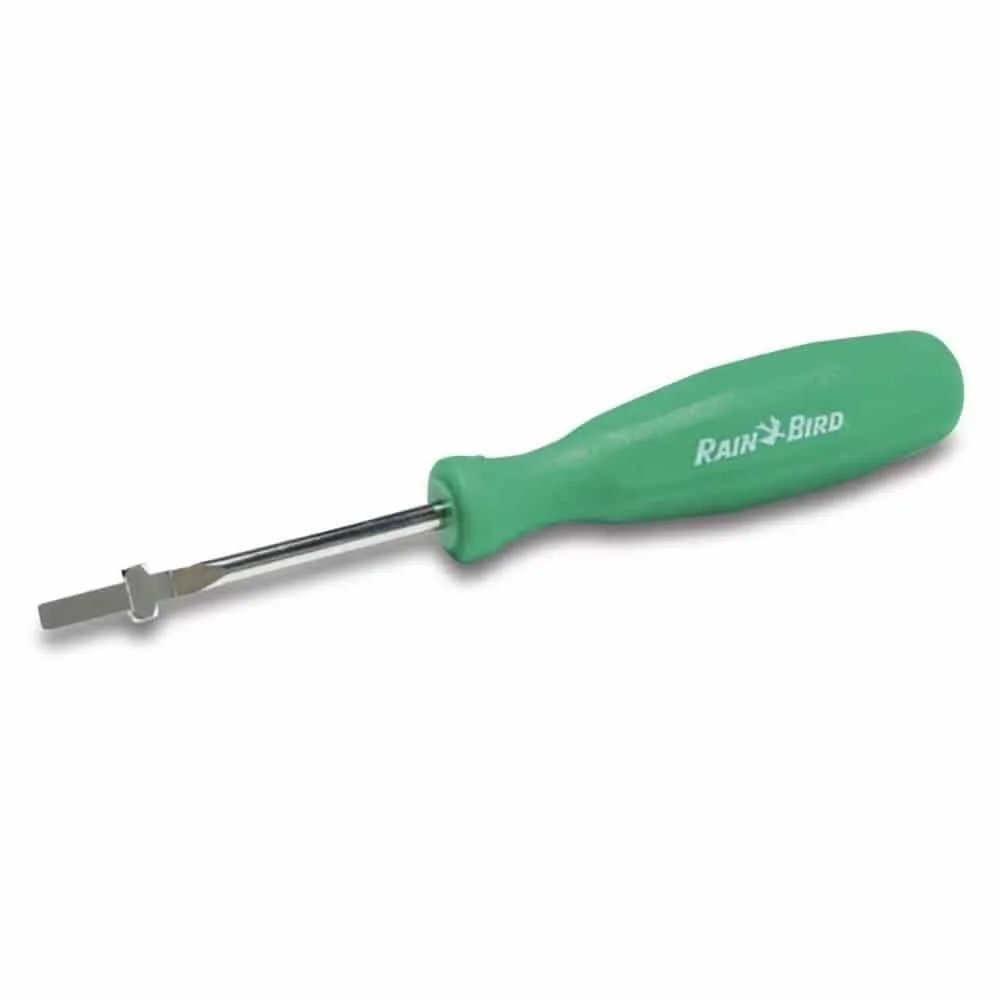

Der Pop-Up-Schlüssel aus Stahl und Kunststoff unterstützt Installation, Einstellung, Wartung und Reparatur von Versenkregnern. Er gehört damit zu den Zubehörteilen für Arbeiten am Regnerkörper. Für die Auswahl verknüpft die folgende Liste reale Produktseiten mit den drei Aufgaben Steuerung, 5004-Regner und Wartungswerkzeug:
Rainbird Steuergerät RZXe6 Outdoor · Versenkregner 5004 PC · Versenkregner 5004+FC mit Wasserstop · Pop-Up-Schlüssel
Weiterführende Rubrik und Ratgeber zur Planung
Für kleinräumige Auslässe an Beeten, Kübeln oder Topfreihen gibt es die benachbarte Rubrik Micro Bewässerung. Die automatische Bewässerung mit Regnern und Steuergeräten bleibt hier auf größere Zonen, Leitungen und deren Anschlüsse fokussiert.
Bewässerungskugeln: Optimale Wasserversorgung für Ihre Pflanzen
Der Beitrag ergänzt die Planung um eine andere Form der Wasserversorgung für Pflanzen.
Gartenbewässerung optimieren: So übersteht Ihr Garten jede Dürre
Hier geht es um die Planung von Gartenbewässerung unter trockenen Bedingungen.
Bewässerungssysteme im Garten: Welche Option ist die beste?
Der Vergleich ordnet verschiedene Systemtypen nach ihrer jeweiligen Aufgabe ein.
FAQ zur automatischen Bewässerung
Welche Steuerung passt zu meiner Zonenplanung?
Die Produktnamen nennen Steuerungen für vier, sechs und acht Zonen. RZXe6 Outdoor ist für sechs Außenzonen beschrieben, RZXe6i Indoor für sechs Stationen im Innenbereich. Maßgeblich sind daher Kreiszählung und Aufstellort.
Was ist beim Typ 1812 im Lieferumfang zu beachten?
Die Produktbeschreibung nennt das Gehäuse des Versenkregners mit 30 cm Pop-up-Höhe und weist darauf hin, dass keine Düse geliefert wird. Die Düse wird anhand von Winkel und Wurfweite separat ausgewählt.
Wann passt ein Teilkreis, wann ein Vollkreis?
Für eine Kante oder Ecke wird ein einstellbarer Teilkreis wie 45 bis 270 Grad genannt. Für eine rundum angelegte Position steht eine 360-Grad-Variante. Die Fläche und die Wurfweite bestimmen die konkrete Einstellung.
Welche Anschlussgröße muss ich vorab abgleichen?
In den Produktangaben stehen 1/2 Zoll beim Getrieberegner und beim Gartenschlauchwinkel, 3/4 Zoll bei den 5004-Regnern und beim SPX-Flex-Winkel sowie 1 Zoll Innengewinde beim Magnetventil Typ 100-DV. Diese Werte müssen zum vorhandenen Gegenstück passen.
Welche Steuerungskapazität bleibt für eine Erweiterung?
Die freie Kapazität ergibt sich aus der Differenz zwischen vorhandenen Bewässerungskreisen und den Zonen des Steuergeräts. Vor einer Erweiterung sind zusätzlich Ventil, Leitung, Anschlussgröße und die Wurfweite der neuen Düse zuzuordnen.
