Druckschläuche PVC
PVC-Druckschläuche verbinden Kompressoren, Druckluftwerkzeuge und Anlagen für Luft, Flüssigkeiten oder Chemikalien. Die angegebenen Varianten unterscheiden sich vor allem durch den Querschnitt 6x12, 9x15 oder 13x20 mm sowie durch 10, 25 oder 50 Meter Länge.
Passenden Druckschlauch bestimmen
Ein Druckschlauch wird nach drei praktischen Angaben ausgewählt: Innen- und Außendurchmesser, Länge und Ausführung mit oder ohne Kupplung. Die Produktangaben im Sortiment nennen PVC als Material, Querschnitte von 6x12, 9x15 und 13x20 mm sowie Längen von 10, 25 und 50 Metern. Prüfen Sie deshalb zuerst den Anschluss Ihres Geräts und den benötigten Durchfluss. Erst danach entscheiden Sie über die Länge des Schlauchwegs und ob eine vormontierte Kupplung gewünscht ist.
PVC Druckschlauch 6x12 mm
Diese Variante hat einen Innendurchmesser von 6 mm, einen Außendurchmesser von 12 mm und ist 25 Meter lang. Die Produktkarte nennt PVC, flexiblen Industriebereich und ein Gewicht von 2,88 kg.

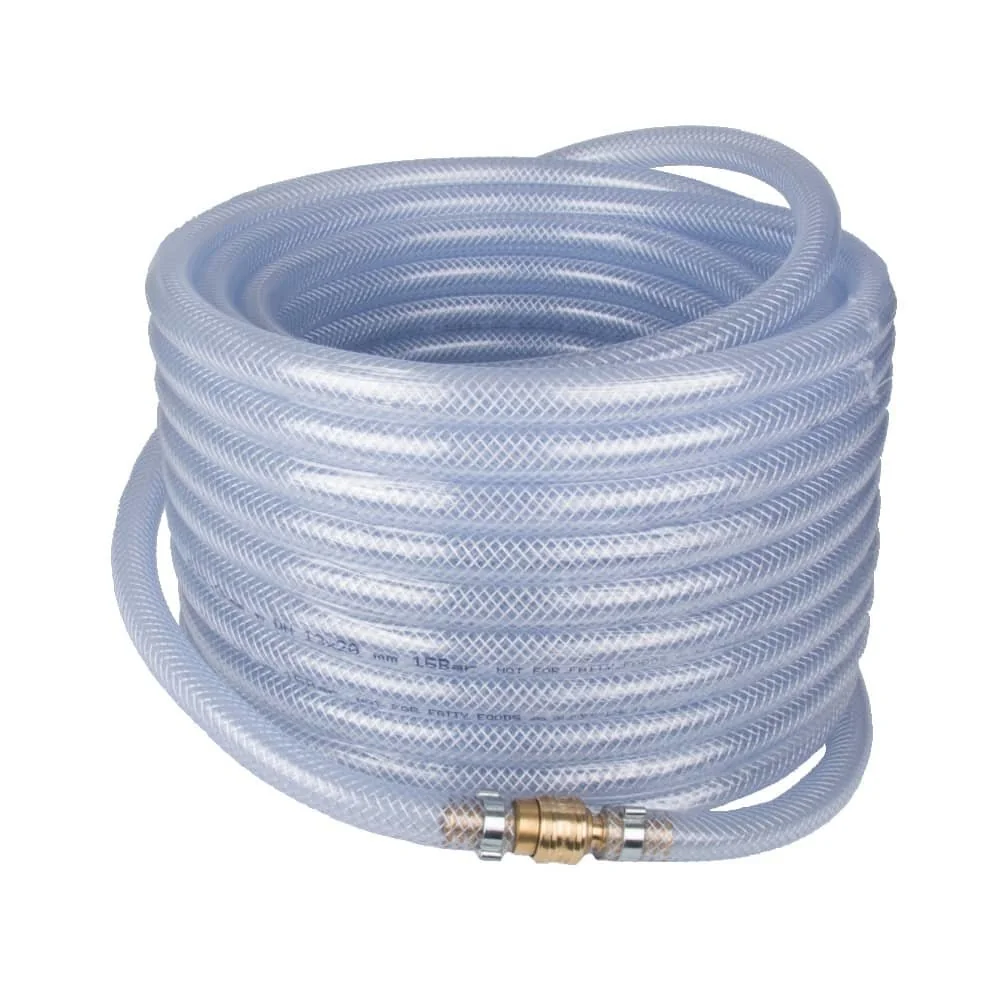

PVC Druckschlauch 9x15 mm
Hier beträgt der Querschnitt 9x15 mm bei einer Länge von 25 Metern. Die Produktangaben nennen PVC, flexible Ausführung und ein Gewicht von 3,48 kg.

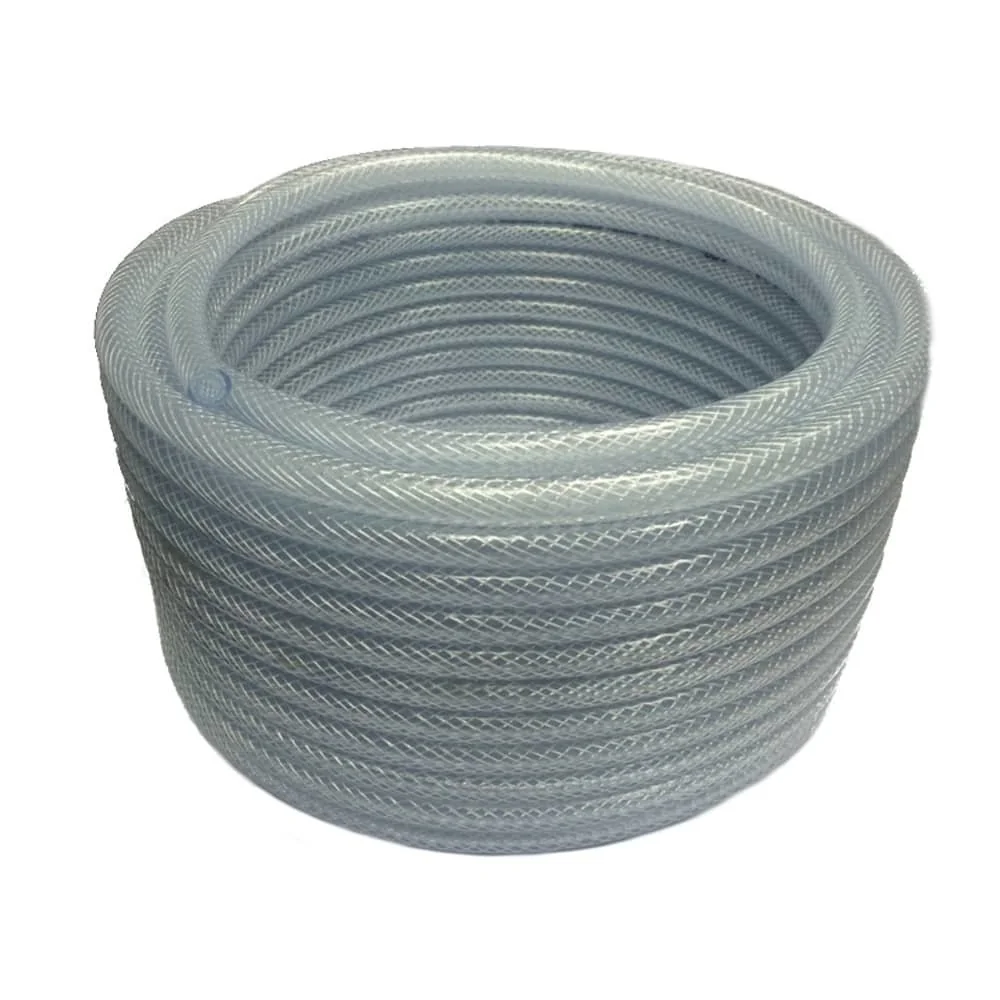

PVC Druckschlauch 13x20 mm
Diese 25 Meter lange Variante misst 13x20 mm, wiegt laut Angabe 5,44 kg und ist für einen Arbeitsdruck bis 15 bar angegeben. PVC und flexible Handhabung sind ebenfalls dokumentiert.
Querschnitte und technische Abgrenzung
Der erste Wert eines Maßpaars bezeichnet den Innendurchmesser, der zweite den Außendurchmesser. Ein 6x12-mm-Schlauch hat daher eine andere innere Öffnung als eine 9x15- oder 13x20-mm-Ausführung. Ein größerer Innenquerschnitt bietet mehr Volumen pro Schlauchlänge, während ein kleinerer Querschnitt weniger Platz benötigt und leichter ist. Entscheidend bleibt die Verbindung am Gerät: Der Schlauchanschluss muss zum vorhandenen Tüllen-, Gewinde- oder Kupplungsprofil passen. Die Produktbeschreibungen nennen Kompressoren, Druckluftwerkzeuge sowie den Transport von Luft, Flüssigkeiten und Chemikalien als Anwendungsbereiche.
Wann welche Größe passt
Für kurze Strecken und kompakte Anschlüsse steht die 6x12-mm-Ausführung an erster Stelle. Der mittlere 9x15-mm-Querschnitt liegt zwischen Kompaktheit und größerem Volumen. Die 13x20-mm-Variante hat den größten inneren Querschnitt unter den genannten Maßen. Vergleichen Sie diese Werte mit dem Datenblatt Ihres Verbrauchers, statt allein nach dem Außendurchmesser zu wählen.
Länge, Gewicht und Handhabung
Das Sortiment enthält laut Produktangaben 10, 25 und 50 Meter lange Schläuche. Kürzere Wege benötigen weniger Lagerplatz und bleiben handlicher. Eine längere Leitung schafft mehr Abstand zwischen Versorgungseinheit und Arbeitsplatz, erhöht jedoch das Transportgewicht. Die drei verlinkten 25-Meter-Karten wiegen 2,88, 3,48 und 5,44 kg. Bei 50 Meter Länge steigen Gewicht und erforderlicher Bewegungsraum zusätzlich. Planen Sie daher den tatsächlichen Laufweg, Biegeradius und die Aufbewahrung ein. Ein Schlauch ohne Kupplung lässt sich frei an bestehende Anschlüsse integrieren, während Modelle mit Kupplung bereits vormontiert kommen.
Einsatzbereiche und Medien
Die Produktbeschreibungen ordnen die PVC-Schläuche der Drucklufttechnik, Industrie und Landwirtschaft zu. Mehrere Varianten nennen außerdem Lebensmittelbereiche. Als Medien werden Luft, Flüssigkeiten und Chemikalien genannt. Dennoch entscheidet immer die konkrete Produktangabe über Temperatur, Druck und Medium. Ein Modell kann für einen Arbeitsdruck bis 15 bar angegeben sein, während andere Karten diesen Wert nicht ausweisen. Übertragen Sie deshalb keine Angabe von einem Artikel automatisch auf alle Varianten. Achten Sie auch auf mechanische Belastung an Kanten, scharfe Bögen und Zugkräfte, wenn Sie den Verlauf festlegen.
Häufige Fragen zu Druckschläuchen
Was bedeuten Angaben wie 13x20 mm?
Die erste Zahl ist der Innendurchmesser, die zweite der Außendurchmesser. Bei 13x20 mm beträgt die Wandstärke rechnerisch 3,5 mm je Seite. Diese Angabe hilft beim Vergleich von Durchflussvolumen, Biegsamkeit und passenden Verschraubungen.
Welche Länge sollte der Schlauch haben?
Messen Sie den tatsächlichen Weg zwischen Versorgungseinheit und Arbeitsort und lassen Sie Raum für Bögen. 10 Meter passen zu kürzeren Wegen, 25 Meter zu mittleren Entfernungen und 50 Meter zu weitläufigen Bereichen. Ein längerer Schlauch wiegt mehr und benötigt entsprechend mehr Stellfläche.

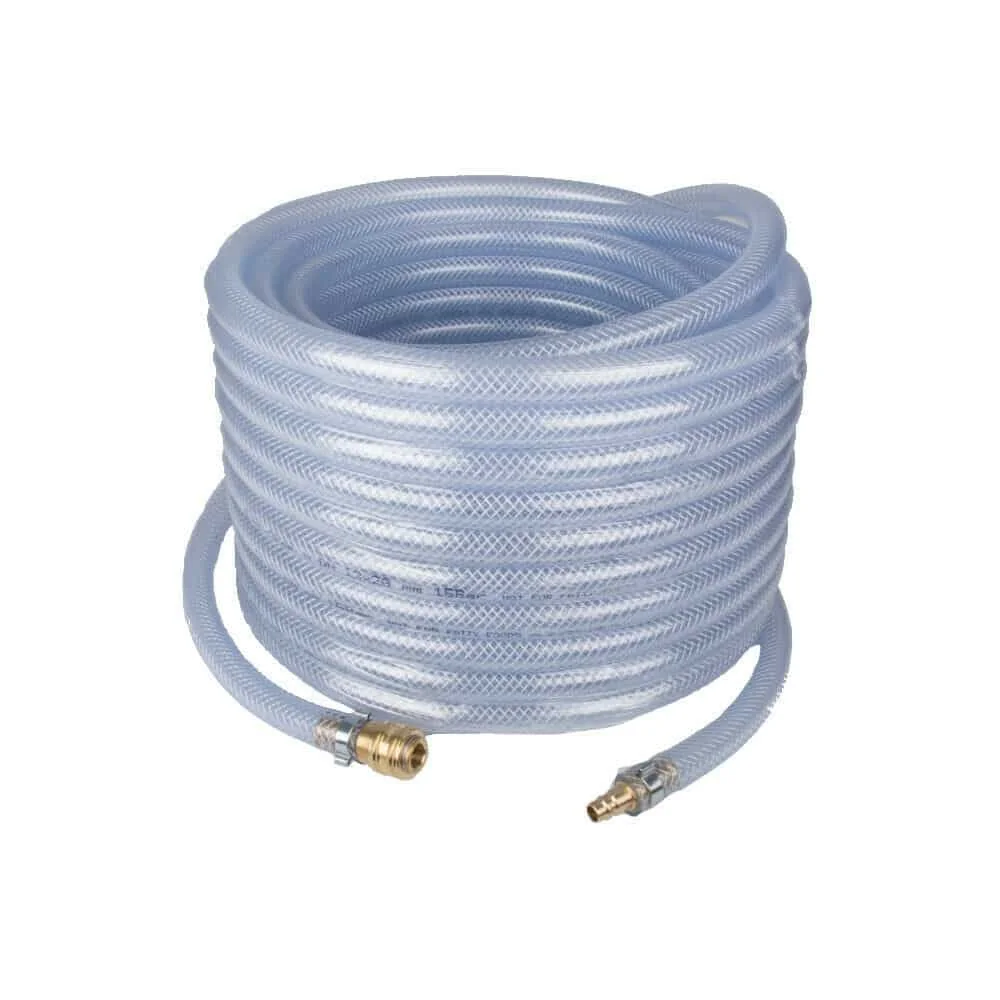

Sind alle Modelle mit Kupplung ausgestattet?
Nein. Das Sortiment enthält Schläuche mit Kupplung und Varianten ohne diese Vormontage. Die Produktbezeichnung nennt den Zusatz „mit Kupplung“ nur, wenn er zutrifft. Ohne Kupplung können bestehende Anschlussteile weitergenutzt werden.
Warum ist das Material PVC?
Die gelisteten Druckschläuche sind als PVC-Ausführungen angegeben. Die Produktbeschreibungen verbinden dieses Material mit flexibler Handhabung und Einsatz für Luft, Flüssigkeiten oder Chemikalien. Technische Grenzwerte stehen auf der jeweiligen Produktseite.
