Kurz erklärt: Sie verlegen Kabelkanäle richtig, indem Sie den Weg genau planen, die passenden Profile wählen und sie sauber befestigen. Messen Sie die Strecke aus und berücksichtigen Sie Türen oder Ecken. Schneiden Sie die Kanäle mit einer Metallsäge passgenau zu. Befestigen Sie sie mit Schrauben oder Kleber gerade und fest an der Wand. Führen Sie die Kabel geordnet ein und schließen Sie die Abdeckung.
Kabelkanäle richtig verlegen: Tipps für Heimwerker
Unordentliche Kabel sind mehr als ein optisches Problem. Sie stellen eine Stolperfalle dar und können beschädigt werden. Die Lösung sind Kabelkanäle. Sie schützen Leitungen und sorgen für eine saubere Installation. Diese Anleitung zeigt Ihnen, wie Sie Kabelkanäle professionell verlegen.
Die Planung: Der erste Schritt zur sauberen Installation
Beginnen Sie mit einem genauen Plan. Zeichnen Sie den gewünschten Kabelweg auf die Wand. Berücksichtigen Sie Türrahmen, Heizkörper und Steckdosen. Messen Sie die benötigte Länge der Kabelkanäle. Kaufen Sie immer etwas mehr Material ein. So haben Sie Reserven für Ecken und Ausschnitte.
Entscheiden Sie sich für die richtige Kanalart. Sockelkanäle sind unauffällig. Aufputzkanäle für die Wand sind einfach zu montieren. Für den Außenbereich brauchen Sie witterungsfeste Modelle. Passende Produkte finden Sie in unserer Kategorie Betriebsbedarf.
Die präzise Planung erspart hinterher Ärger und Materialverschwendung. Ein guter Plan ist die halbe Montage.
Welches Werkzeug benötigen Sie?
Die richtigen Werkzeuge machen die Arbeit leichter und präziser. Sie benötigen einen Bleistift und ein Metermaß zum Anzeichnen. Eine Wasserwaage sorgt für gerade Linien. Eine Metallsäge oder ein scharfes Cuttermesser schneidet die Kanäle zu.
Für die Befestigung brauchen Sie einen Bohrer mit Steinbohrern. Ein Schraubendreher setzt die Dübel und Schrauben. Ein Gummihammer kann beim Einrasten der Abdeckung helfen. Hochwertiges Elektowerkzeug ist eine lohnende Investition.
Profi-Tipp
Schneiden Sie Kabelkanäle mit einer Metallsäge und einer Gehrungsbox. So erhalten Sie saubere, gerade Schnitte und perfekte 45-Grad-Winkel für Ecken. Feilen Sie die Schnittkanten anschließend glatt, damit sich die Kabel nicht aufscheuern.
Materialauswahl: Kanal, Kabel und Zubehör
Wählen Sie Kanäle mit ausreichendem Querschnitt. Die Kabel sollten nicht gequetscht werden. Denken Sie an eventuelle Erweiterungen. Kaufen Sie passende Eckstücke, Abzweigungen und Stopfen. Diese Bauteile geben der Installation ein fertiges Aussehen.
Verwenden Sie immer Kabel mit intakter Isolierung. Für feste Verlegung eignen sich NYM-J Kabel. Im Außenbereich sind NYY-J Kabel Pflicht. Ordnen Sie die Kabel vor dem Einlegen. Nutzen Sie Kabelbinder für ein sauberes Bündel im Kanal.
Wie messen und schneiden Sie genau?
Legen Sie den Kabelkanal an die vorgesehene Stelle. Markieren Sie die benötigte Länge mit einem feinen Strich. Messen Sie bei Eckstücken immer die innere Lauflänge. Schneiden Sie den Kanal mit einer scharfen Säge. Arbeiten Sie langsam und mit gleichmäßigem Druck.
Für Steckdosen oder Schalter müssen Sie Ausschnitte fräsen. Markieren Sie den genauen Bereich. Bohren Sie ein Startloch und schneiden Sie mit einer Stichsäge aus. Die Öffnung sollte nur minimal größer sein als die Gerätedose. So sitzt alles sauber und fest.
Wichtiger Hinweis
Trennen Sie vor Arbeiten an bestehenden Elektroleitungen immer die Sicherung. Überprüfen Sie mit einem zweipoligen Spannungsprüfer, ob die Leitung spannungsfrei ist. Arbeiten Sie nie unter Strom. Bei Unsicherheit ziehen Sie einen Fachmann hinzu.
Die Montage: Schritt für Schritt zur festen Verankerung
Halten Sie den Kanal an die markierte Linie. Prüfen Sie mit der Wasserwaage die Ausrichtung. Markieren Sie die Bohrpunkte durch die Montagelöcher des Kanals. Bohren Sie die Löcher, setzen Dübel ein und schrauben den Unterteil fest. Achten Sie auf einen gleichmäßigen Abstand zwischen den Schrauben.

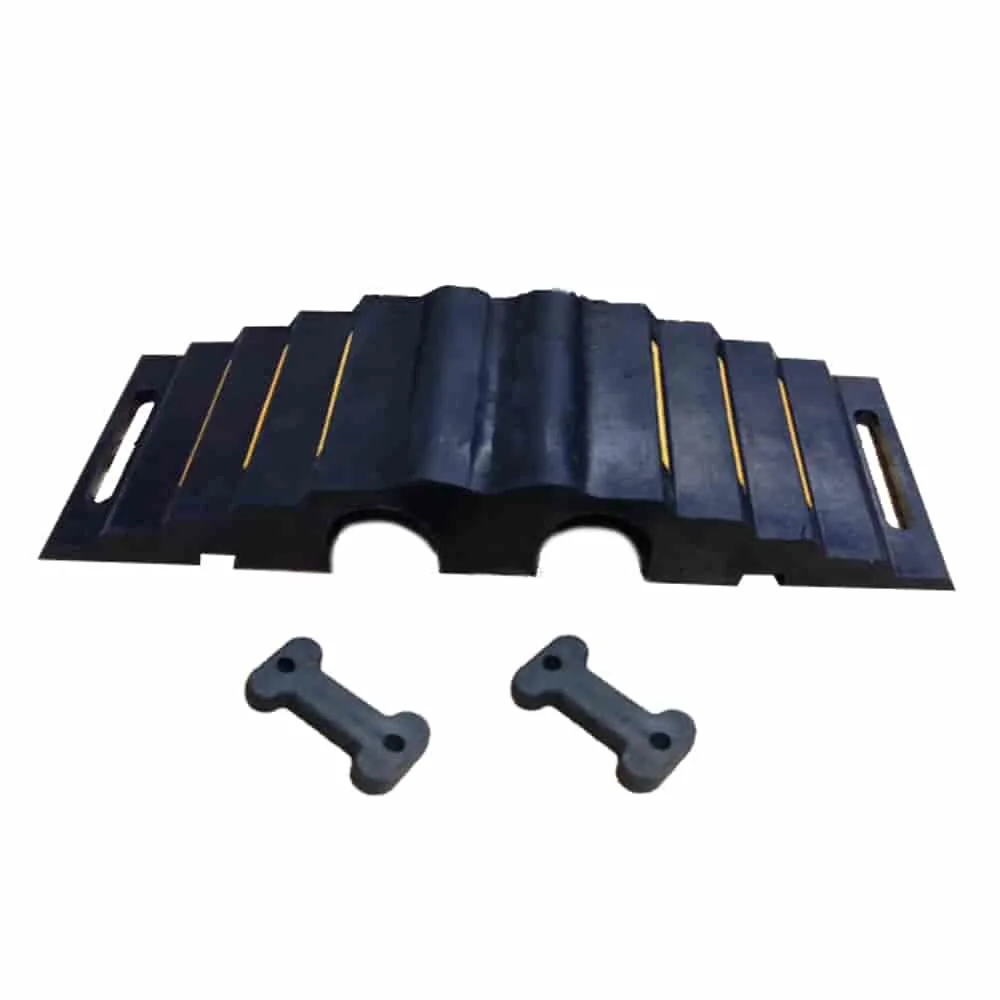

Bei langen Strecken montieren Sie zuerst die Eck- und Verbindungsstücke. Dann passen Sie die geraden Kanalstücke dazwischen ein. So vermeiden Sie Maßabweichungen. Für schwere Kabelbündel oder Außenanwendungen bietet sich eine geschlossene Schlauchbrücke wie die
an.
Die Festigkeit der Montage wird oft unterschätzt. Eine locker sitzende Kabelrinne sieht nicht nur schlecht aus, sie kann auch mit der Zeit herabreißen und die Kabel freilegen.
Kabel einlegen und Kanäle verschließen
Legen Sie die Kabel geordnet und ohne Zwang in den Unterkanal. Vermeiden Sie scharfe Knicke. Lassen Sie an Abzweigungen und Anschlussstellen ausreichend Schlaufe. Fixieren Sie die Kabel alle 50 cm mit einem Kabelbinder im Kanal. So verrutschen sie nicht.
Setzen Sie nun die Abdeckung auf. Beginnen Sie an einem Ende und rasten sie entlang der gesamten Länge ein. Gehen Sie systematisch vor. Bei langen Kanälen hilft ein zweiter Person. Die Abdeckung sollte überall gleichmäßig einrasten und bündig abschließen.
Zusätzlicher Rat
Beschriften Sie die Kabelenden vor dem Verschließen des Kanals. Verwenden Sie einfache Etiketten oder beschriftete Kabelbinder. Das spart viel Zeit bei späteren Erweiterungen oder Fehlersuchen. Eine kleine Mappe mit dem Verlegeplan ist ebenfalls Gold wert.
Besondere Herausforderungen: Ecken, Türen und Außenbereich
Innen- und Außenecken erfordern präzises Zuschneiden. Schneiden Sie die Kanalenden im 45-Grad-Winkel zu. Nutzen Sie vorgefertigte Eckwinkel für ein perfektes Ergebnis. An Türdurchgängen verlegen Sie den Kanal möglichst hoch über dem Rahmen oder nutzen flexible Bodenschienen.

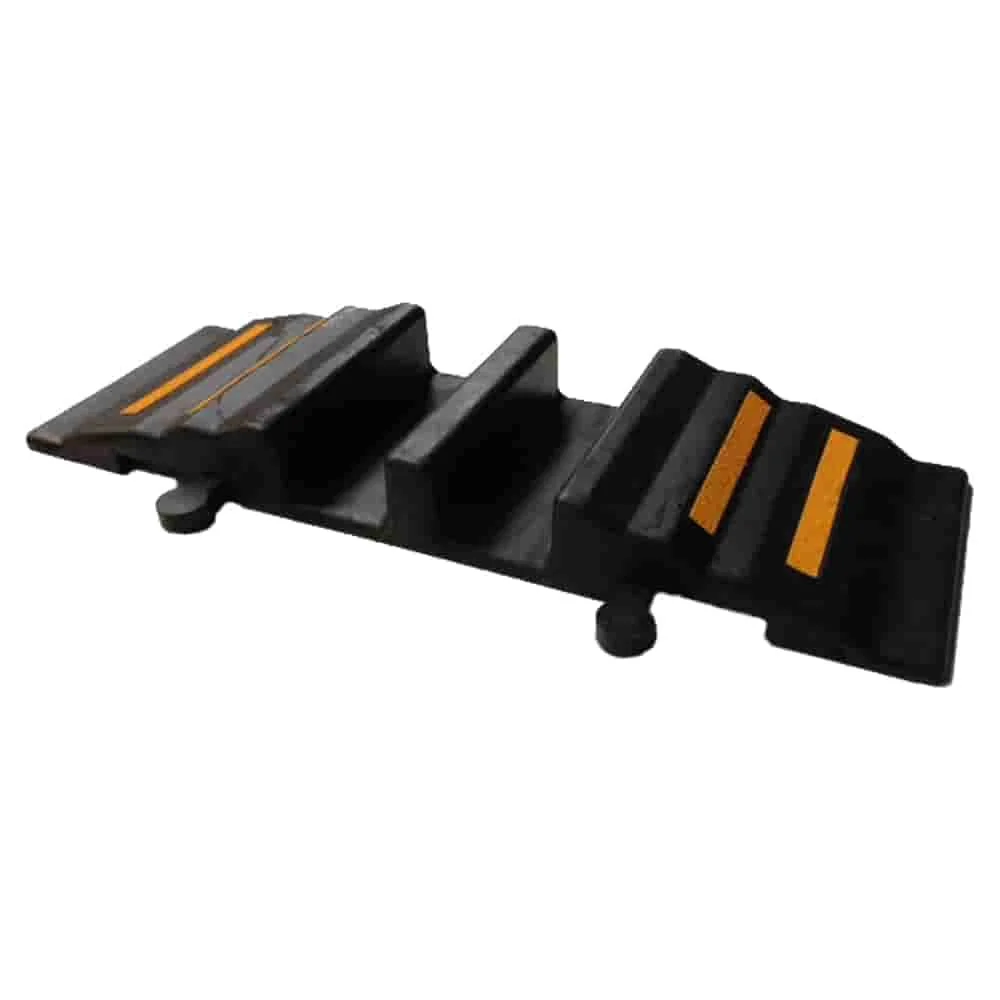

Für die Gartenbewässerung oder Außenbeleuchtung sind spezielle Outdoor-Kabelkanäle unverzichtbar. Sie sind UV-beständig und wasserdicht. Eine offene Schlauchbrücke
eignet sich gut für vorübergehende Verlegungen auf Terrassen.
Kabelschutz im Garten und auf Wegen
Kabel über Gartenwege oder Zufahrten zu verlegen, erfordert robusten Schutz. Hier sind Kabelschutzbrücken die ideale Lösung. Sie verteilen Lasten und schützen vor Feuchtigkeit und mechanischer Beschädigung.
Verlegen Sie das Kabel in einer flachen, gebaggerten Rinne. Legen Sie es mit etwas Schlacke locker hinein. Setzen Sie die Schutzbrücke darüber. Achten Sie auf einen bündigen Abschluss zur Wegoberfläche. Unser ist eine geschlossene, dauerhafte Lösung für diesen Zweck.
Für das Anheben von schweren Platten oder Kanalelementen kann ein
Abschlussarbeiten und Qualitätskontrolle
Überprüfen Sie nach der Montage die gesamte Installation. Sitzen alle Abdeckungen fest? Sind die Kabel an keiner Stelle gequetscht? Funktionieren die angeschlossenen Geräte? Reinigen Sie die Kabelkanäle von Staub und Fingerabdrücken.
Bei Außeninstallationen kontrollieren Sie die Dichtungen der Stopfen und Durchführungen. Notieren Sie sich den Verlegeweg für spätere Dokumentation. Eine saubere Installation hält Jahre und wertet Ihr Zuhause auf. Entdecken Sie weitere Ideen in unserer Kategorie Gartenaustattung.
Häufige Fragen
- Welche Arten von Kabelkanälen gibt es?
- Sie unterscheiden zwischen Sockelkanälen, die am Übergang von Wand zu Boden verlaufen, und Aufputzkanälen für gerade Wandstrecken. Flexible Kabelkanäle eignen sich für unebene Untergründe. Für den Garten oder Outdoor-Bereich benötigen Sie spezielle, witterungsbeständige Modelle mit hohem Betriebsbedarf an Schutz.
- Kann ich Starkstrom- und Datenkabel in einem Kanal verlegen?
- Ja, aber Sie müssen Störungen vermeiden. Legen Sie Netzstromkabel (230V) und schwache Datenkabel (LAN, Telefon) wenn möglich in separaten Fachkanälen. Halten Sie alternativ einen Abstand von mindestens 10 cm ein. Nutzen Sie abgeschirmte Kabel, um elektromagnetische Beeinflussung zu minimieren.
- Wie befestige ich Kabelkanäle ohne Bohren?
- Verwenden Sie speziellen Montagekleber für Kabelkanäle. Der Untergrund muss absolut sauber, fettfrei und tragfähig sein. Drücken Sie den geklebten Kanal mehrere Minuten fest an. Diese Lösung eignet sich für glatte Fliesen oder lackierte Wände, ist aber oft weniger haltbar als eine Schraubmontage.
- Was muss ich bei der Elektroinstallation im Garten beachten?
- Nutzen Sie ausschließlich für den Außenbereich zugelassene, UV-beständige und wasserdichte Kabelkanäle oder -schläuche. Alle Steckdosen und Schalter müssen einen entsprechenden Schutzgrad (mindestens IP44) aufweisen. Planen Sie die Verlegung im Garten + Outdoor-Bereich so, dass die Kabel vor Spatenstichen geschützt sind.
- Wie verlege ich Kabel über einen Weg oder eine Einfahrt?
- Hier sind geschlossene Kabelschutzbrücken die sichere Lösung. Modelle wie unsere PRODUCT_23167 schützen die Leitung vor Überfahrten und Witterung. Graben Sie eine schmale Rinne, verlegen Sie das Kabel darin locker und setzen die Brücke darüber. Die Oberfläche bleibt eben und begehbar.
