Kurz erklärt: Einen Lichtschalter verlegen Sie nur nach einem klaren Schaltplan und mit spannungsfreiem Stromkreis. In Deutschland übernimmt eine Elektrofachkraft die Änderung der festen Elektroinstallation. Sie planen die neue Position, prüfen Leitungsweg und Dosenlage, lassen den Schalter anschließen und die Anlage prüfen, bevor Sie die Wand schließen.
Ein Lichtschalter sitzt oft genau dort, wo ein Möbel, eine neue Tür oder ein anderer Grundriss stört. Beim Versetzen geht es nicht nur um ein längeres Kabel. Sie müssen Schaltart, Leitungsweg, Gerätedose, Schutzleiter und die Prüfung der gesamten Änderung berücksichtigen.
Dieser Artikel erklärt die Planung einer sicheren Elektroinstallation, zeigt verständliche Schaltpläne für eine einfache Ausschaltung und eine Wechselschaltung und beschreibt den Ablauf bis zur Abnahme. Die eigentliche Änderung an der festen Hausinstallation übernimmt eine Elektrofachkraft.
Wann können Sie einen Lichtschalter verlegen?
Ein Lichtschalter lässt sich meist versetzen, wenn der neue Montageort im selben Raum liegt, der Leitungsweg zugänglich ist und die vorhandene Schaltung bekannt ist. Bei einer massiven Wand entsteht zusätzlicher Aufwand durch Schlitze, Bohrungen und Putzarbeiten. In einer Trockenbauwand können Sie Leitungen häufig leichter führen, benötigen aber eine passende Hohlwanddose.
Änderungen an der festen Elektroinstallation gehören in Deutschland in die Hände eines zugelassenen Elektroinstallationsbetriebs. Sie dürfen die gewünschte Position festlegen, den Raum vorbereiten und die Oberfläche nach der Prüfung schließen. Das Freischalten, Messen, Klemmen und Inbetriebnehmen übernimmt die Elektrofachkraft.
Wichtiger Hinweis
Schalten Sie eine Sicherung niemals nur nach Gefühl aus. Eine Elektrofachkraft muss den richtigen Stromkreis freischalten, gegen Wiedereinschalten sichern und die Spannungsfreiheit allpolig feststellen. Ein berührungsloser Spannungsprüfer ersetzt diese Prüfung nicht. Öffnen Sie keine Dose, wenn der Zustand der Anlage unklar ist.

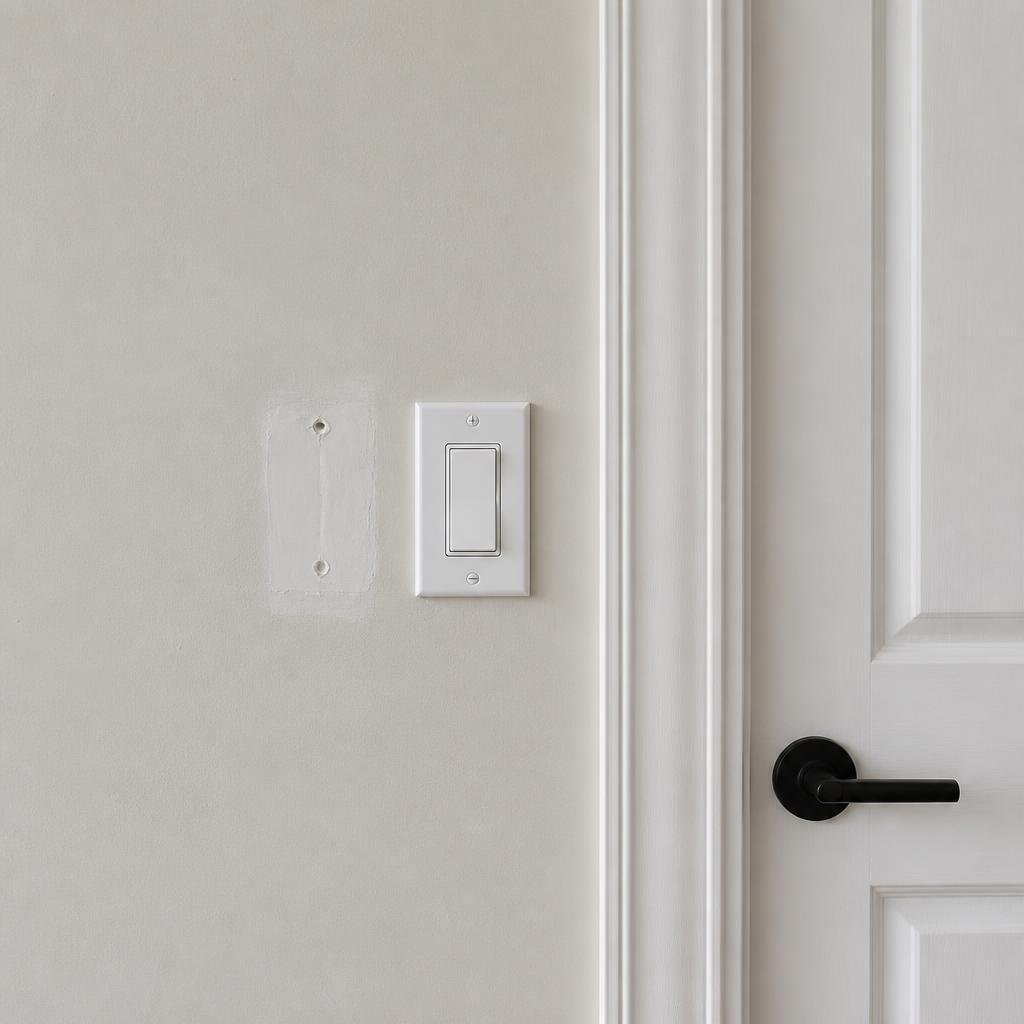

Welche Position ist technisch sinnvoll?
Planen Sie den Schalter in der Nähe der Türklinke, aber außerhalb des Öffnungsbereichs des Türblatts. Eine häufige Montagehöhe liegt bei etwa 105 bis 110 Zentimetern über dem fertigen Fußboden. Die genaue Höhe richtet sich nach Raum, Nutzung, Barrierefreiheit und den übrigen Schaltern im Haus.
Halten Sie Abstand zu Wasserleitungen, Heizungsrohren und Bereichen mit hoher Feuchtigkeit. In Bad, Waschküche, Keller und Außenbereichen gelten zusätzliche Anforderungen an Schutzart, Fehlerstromschutz und Installationszonen. Für einen Schalter an einer Terrasse oder im Garten muss die Elektrofachkraft die Außeninstallation separat bewerten.
- Türbewegung: Der Schalter darf nicht hinter dem Türblatt verschwinden.
- Möbel: Schränke und Einbauten dürfen die Bedienung nicht blockieren.
- Leitungsweg: Der neue Weg muss zu den Installationszonen und zur vorhandenen Dose passen.
- Bedienkonzept: Entscheiden Sie vorab zwischen Ausschaltung, Wechselschaltung, Dimmer, Taster oder Smart-Home-Steuerung.
Welche Angaben braucht die Elektrofachkraft?
Fotografieren Sie die Wand vor dem Öffnen und markieren Sie die gewünschte Position. Notieren Sie, welche Leuchte der Schalter steuert, ob es weitere Schaltstellen gibt und ob der Stromkreis über einen Fehlerstromschutzschalter läuft.
Bei älteren Häusern kann die Leitungsführung von heutigen Installationsregeln abweichen. Aderfarben, fehlende Schutzleiter oder nachträglich eingebaute Abzweigdosen liefern keine verlässliche Grundlage. Die Fachkraft muss die reale Verdrahtung messen und den vorhandenen Schaltplan Haus nachvollziehen.
Welche Materialien und Werkzeuge braucht die Planung?
Die Materialliste hängt von Wand, Schaltart und Leitungsweg ab. Kaufen Sie Kabel, Klemmen oder Schalter nicht allein nach dem Aussehen. Die Elektrofachkraft legt fest, welche Komponenten für Netzspannung, Absicherung und Montageort zugelassen sind.
Typische Komponenten
- passende Unterputz- oder Hohlwanddose mit ausreichender Tiefe
- zugelassener Lichtschalter, Taster, Dimmer oder Smart-Home-Einsatz
- geeignete Installationsleitung und gegebenenfalls Schutzrohr
- Abzweig- oder Gerätedosen mit berührungssicherer Abdeckung
- zugelassene Verbindungsklemmen und Beschriftungsmaterial
- Putz, Spachtelmasse und Farbe für den alten und neuen Mauerschlitz
- zweipoliger Spannungsprüfer, Sicherungssperre und persönliche Schutzausrüstung
Für Bohr-, Fräs- und Messarbeiten finden Sie passende Elektrowerkzeuge. Ergänzendes Verbrauchsmaterial und Kennzeichnungen gehören in den Bereich Betriebsbedarf. Verwenden Sie elektrische Komponenten nur mit eindeutigem Datenblatt, passender Zulassung und korrekter Montage.
Profi-Tipp
Markieren Sie vor dem Öffnen der Wand jede Schaltstelle mit Raum, Leuchte und Schaltart. Ein einfacher Plan mit den Bezeichnungen L, N und PE verhindert Verwechslungen, wenn mehrere Dosen oder Leuchten im selben Raum vorhanden sind. Lassen Sie die Beschriftung nach der Prüfung in der Verteilung ergänzen.
Welche Shop-Produkte passen zur Lichtplanung?
Ein Warnlichtschalter wie
kann für eine signalbezogene Anwendung interessant sein. Er ersetzt keinen normalen Raumlichtschalter automatisch. Prüfen Sie Nennspannung, Schaltleistung, Montageart und den vorgesehenen Einsatz, bevor die Elektrofachkraft ihn bewertet.
Die Lichtwirkung hängt auch vom Tageslicht ab. Mit den senfgelben Baumwollvorhängen
können Sie Blendung und Sichtschutz im Raum beurteilen, bevor Sie die endgültige Schalterposition festlegen. Der Artikel unterstützt die Raumplanung, ist aber kein Bestandteil der Elektroinstallation.
Die Muffe mit Klammer
gehört nicht in eine Gerätedose und darf keine zugelassene Abzweigdose oder Kabelverbindung ersetzen. Eine mechanische Klammer schützt keine elektrischen Leiter. Verwenden Sie für Leitungen ausschließlich dafür vorgesehene Dosen, Rohre und Klemmen.
Wie sieht der Schaltplan für einen Lichtschalter aus?
Der Schaltplan zeigt die Funktion, nicht die konkrete Ausführung jeder Wand. Vorhandene Leitungen können anders geführt sein, besonders in älteren Gebäuden. Die folgenden Darstellungen helfen Ihnen, die Begriffe zu verstehen und die Planung mit der Elektrofachkraft zu besprechen.
Einfacher Schaltplan für eine Ausschaltung
Bei der Ausschaltung bedienen Sie eine Leuchte von einer Stelle. Der Außenleiter L führt zum Schalter. Vom Schalter geht der geschaltete Leiter zur Leuchte. Neutralleiter N und Schutzleiter PE werden nicht über den Schalter unterbrochen.
Netz L → Schalter COM oder L
Schalter Ausgang → Leuchte L
Netz N → Leuchte N
Netz PE → Leuchte PE| Bezeichnung | Funktion | Worauf achten? |
|---|---|---|
| L | Außenleiter | Wird beim normalen Lichtschalter geschaltet. |
| N | Neutralleiter | Führt direkt zur Leuchte und darf nicht einfach fehlen. |
| PE | Schutzleiter | Bleibt durchgängig und wird nicht als Schaltader verwendet. |
| geschaltetes L | Leiter zur Leuchte | Führt nur bei eingeschaltetem Schalter Spannung. |
Bei einem klassischen Schalter sitzt der Neutralleiter oft in der Leuchtendose und nicht in der Schalterdose. Das ist für einen mechanischen Schalter üblich, kann aber für einen WLAN-Schalter oder ein Relais problematisch sein.
Schaltplan für eine Wechselschaltung
Eine Wechselschaltung steuert eine Leuchte von zwei Stellen. Der Außenleiter geht auf den gemeinsamen Anschluss des ersten Wechselschalters. Zwei Korrespondierende verbinden die Schalter. Der gemeinsame Anschluss des zweiten Schalters führt zur Leuchte.
Netz L → COM Schalter A
A 1 → B 1 Korrespondierende 1
A 2 → B 2 Korrespondierende 2
COM Schalter B → Leuchte L
Netz N → Leuchte N
Netz PE → Leuchte PEDie Anschlüsse heißen je nach Hersteller COM, L, L1, L2 oder ähnlich. Verlassen Sie sich nicht auf die Position der Klemmen. Entscheidend sind Schaltzeichen, Datenblatt und Messung.
Was ändert sich bei Dimmer und Smart-Home-Schalter?
Dimmer benötigen eine passende Mindestlast und müssen für die verwendeten LED-Leuchtmittel geeignet sein. Manche Modelle arbeiten mit oder ohne Neutralleiter, andere benötigen eine bestimmte Einbautiefe. Ein falscher Dimmer kann flackern, brummen oder die Elektronik beschädigen.
Smart-Home-Schalter und Relais benötigen oft Neutralleiter, WLAN-Empfang und mehr Platz in der Dose. Bei Tastern wird die Leuchte nicht direkt über einen dauerhaften Schalterkontakt bedient, sondern über ein Relais oder einen Aktor. Diese Unterschiede gehören in den Schaltplan, bevor die Wand geöffnet wird.
„Elektrische Anlagen und Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und instand gehalten werden.“
Wie verlegen Sie den Lichtschalter Schritt für Schritt?
Das Versetzen lässt sich in klaren Phasen planen. Die folgenden Schritte beschreiben den sicheren Ablauf. Arbeiten an Leitern, Klemmen und der Verteilung führt die Elektrofachkraft aus.
- Neue Position festlegen: Messen Sie Höhe, Abstand zur Tür und den späteren Möbelstandort. Prüfen Sie, ob der Schalter gut erreichbar bleibt.
- Schaltart bestimmen: Klären Sie, ob eine Leuchte von einer Stelle, zwei Stellen oder über einen Taster gesteuert wird. Berücksichtigen Sie Dimmer, Bewegungsmelder und Smart-Home-Wünsche.
- Leitungsweg prüfen: Die Elektrofachkraft lokalisiert vorhandene Leitungen, Rohre und Dosen. Ein Ortungsgerät liefert Hinweise, ersetzt aber keine fachgerechte Prüfung.
- Stromkreis freischalten: Die Fachkraft schaltet den richtigen Stromkreis ab, sichert ihn gegen Wiedereinschalten und stellt die Spannungsfreiheit fest. Erst danach beginnt sie mit dem Öffnen der Installation.
- Alte Schaltstelle bearbeiten: Der bisherige Schalter wird fachgerecht abgeklemmt oder als Dose weiterverwendet. Eine nicht mehr benötigte Dose erhält eine geeignete Abdeckung und bleibt zugänglich.
- Neue Dose setzen: Je nach Wand entsteht eine Unterputz- oder Hohlwandöffnung. Die Dose muss fest sitzen, die richtige Tiefe besitzen und zum gewählten Einsatz passen.
- Leitung verlegen und anschließen: Die Fachkraft führt die passende Leitung im zulässigen Leitungsweg, setzt Klemmen und verbindet die Adern nach dem geprüften Schaltplan.
- Prüfen und dokumentieren: Nach dem Anschluss folgen Messungen, Funktionsprüfung und eine Beschriftung. Erst danach schließen Sie Schlitze und setzen Abdeckrahmen.
Zusätzlicher Rat
Schließen Sie die Wand erst, wenn die Elektrofachkraft alle Messungen abgeschlossen und die neue Schaltstelle freigegeben hat. Bei einer späteren Fehlersuche helfen Fotos vom offenen Leitungsweg, die Position der Dosen und die dokumentierte Zuordnung zum Stromkreis.
Was prüfen Sie nach dem Versetzen?
Nach der Montage muss der Schalter mechanisch fest sitzen. Der Rahmen darf nicht wackeln, die Wippe muss sauber schalten und keine Klemme darf sich beim Einsetzen des Einsatzes lösen.
Welche Messungen gehören zur Abnahme?
- Schutzleiter: Die Schutzmaßnahme muss durchgängig und wirksam sein.
- Isolationswiderstand: Die Leiter dürfen keine unzulässige Verbindung zu anderen Leitern oder zum Schutzleiter aufweisen.
- Polarität: Der Schalter muss den Außenleiter schalten, nicht den Neutralleiter.
- Fehlerstromschutz: Der zuständige RCD muss auslösen und zum Stromkreis passen.
- Schleifenimpedanz und Abschaltung: Die Abschaltbedingungen müssen zur Sicherung passen.
- Funktion: Jede Schaltstelle und jede angeschlossene Leuchte wird einzeln geprüft.
Eine Funktionsprüfung allein reicht nicht. Eine Leuchte kann trotz vertauschter Leiter leuchten, während die Schutzmaßnahme fehlerhaft bleibt. Die Elektrofachkraft dokumentiert die Messwerte und kennzeichnet die Änderung in der Anlagendokumentation.
Welche Fehler treten beim Versetzen häufig auf?
- Der neue Schalter liegt hinter der geöffneten Tür oder hinter einem Schrank.
- Eine alte Dose wird überputzt und ist später nicht mehr erreichbar.
- Ein Dimmer passt nicht zur LED-Leuchte oder unterschreitet die Mindestlast.
- Ein Smart-Home-Einsatz passt nicht in die vorhandene Dose oder benötigt einen Neutralleiter.
- Ein Schutzleiter wird als Schaltader missbraucht.
- Alte Aderfarben werden ohne Messung als Belegung interpretiert.
- Ein nicht für Elektroinstallationen vorgesehenes Bauteil wird als Klemme, Gehäuse oder Zugentlastung verwendet.
Für die Auswahl von Schaltern, Leuchten und ergänzendem Zubehör können Sie den allgemeinen Shop nutzen. Liegt die neue Schaltstelle an einem Übergang zu Terrasse oder Garten, betrachten Sie auch den Bereich Garten + Outdoor. Die passende Kategorie ersetzt keine Prüfung der elektrischen Schutzmaßnahmen.
„Nach Fertigstellung, Erweiterung oder Änderung einer elektrischen Anlage sind Prüfungen durchzuführen.“
Ein Lichtschalter lässt sich technisch oft versetzen, doch der sichere Ablauf beginnt mit einer sauberen Bestandsaufnahme. Legen Sie Position und gewünschte Lichtsteuerung fest, lassen Sie Leitungsweg und Schaltung prüfen und übergeben Sie Anschluss und Messung an die Elektrofachkraft. So bleibt die Elektroinstallation sicher, nachvollziehbar und dauerhaft nutzbar.
Häufige Fragen
- Kann ich einen Lichtschalter selbst verlegen?
- In Deutschland gehört das Ändern einer festen Elektroinstallation in die Hände eines eingetragenen Elektroinstallationsbetriebs. Sie können Position, Schaltart und Wandarbeiten planen. Das Freischalten, Messen, Anschließen und Prüfen übernimmt eine Elektrofachkraft. So bleiben Schutzleiter, Fehlerstromschutz und Leitungsdimensionierung korrekt.
- Welches Kabel brauche ich für einen versetzten Lichtschalter?
- Das hängt von Schaltung, Leitungslänge, Verlegeart, Absicherung und vorhandenen Adern ab. Eine Elektrofachkraft legt Kabeltyp und Querschnitt fest. Bei einer Wechselschaltung benötigen Sie andere Leiterbelegungen als bei einer einfachen Ein-Aus-Schaltung. Alte Aderfarben dürfen Sie nicht als sicheren Nachweis verwenden.
- Was ist der Unterschied zwischen einer Ausschaltung und einer Wechselschaltung?
- Bei der Ausschaltung steuern Sie eine Leuchte von einer Stelle. Bei der Wechselschaltung bedienen Sie dieselbe Leuchte von zwei Stellen, etwa an den Enden eines Flurs. Dafür verbinden zwei Korrespondierende die Schalter. Der Neutralleiter führt direkt zur Leuchte, während der Außenleiter geschaltet wird.
- Braucht ein neuer Lichtschalter einen Neutralleiter?
- Ein klassischer mechanischer Schalter benötigt am Schalter selbst meist keinen Neutralleiter. Dimmer, WLAN-Schalter, Relais und manche Bewegungsmelder benötigen ihn jedoch. Prüfen Sie außerdem Mindestlast, LED-Kompatibilität und Platz in der Gerätedose. Die Elektrofachkraft entscheidet, ob die vorhandene Installation die gewünschte Lichtsteuerung unterstützt.
- Wie prüft die Elektrofachkraft einen verlegten Lichtschalter?
- Sie prüft unter anderem Schutzleiter, Isolationswiderstand, Polarität, Schleifenimpedanz und die Funktion des Fehlerstromschutzschalters. Zusätzlich kontrolliert sie die mechanische Befestigung, die Klemmen und die Beschriftung. Erst wenn die Messwerte dokumentiert sind, sollte die Wand geschlossen und die Installation dauerhaft genutzt werden.
