Press-, Steck- und Schraubfittings
Für Verbundrohre und Anschlussstellen: Kupplungen, T-Stücke, Winkel, Wandwinkel, Übergänge und Stopfen nach Rohrmaß, Gewinde und Montagetechnik einordnen.
System und Rohrleitung zuerst einordnen
Press-, Steck- und Schraubfittings lösen unterschiedliche Aufgaben an Verbundrohren: zwei Rohrenden verbinden, einen Abzweig bilden, eine Richtung ändern oder auf ein Gewinde übergehen. In den Produktfakten erscheinen die Maßangaben 16 x 2, 20 x 2, 26 x 3 und 32 x 3. Die vollständige Bezeichnung ist deshalb wichtiger als die Grundform allein.
Die Montagetechnik ist ein eigener Auswahlpunkt. Bei den beschriebenen Pressprodukten wird die Verbindung mit einem passenden Presswerkzeug hergestellt. Mehrere Schraubfittings werden mit Montage ohne Presswerkzeug beschrieben. Die Steckkupplungen 16 mm und 20 mm nennen eine Montage ohne Pressen beziehungsweise ohne Spezialwerkzeug. Maß, Anschluss und System müssen jeweils zum vorhandenen Rohr passen.
Pressfittings

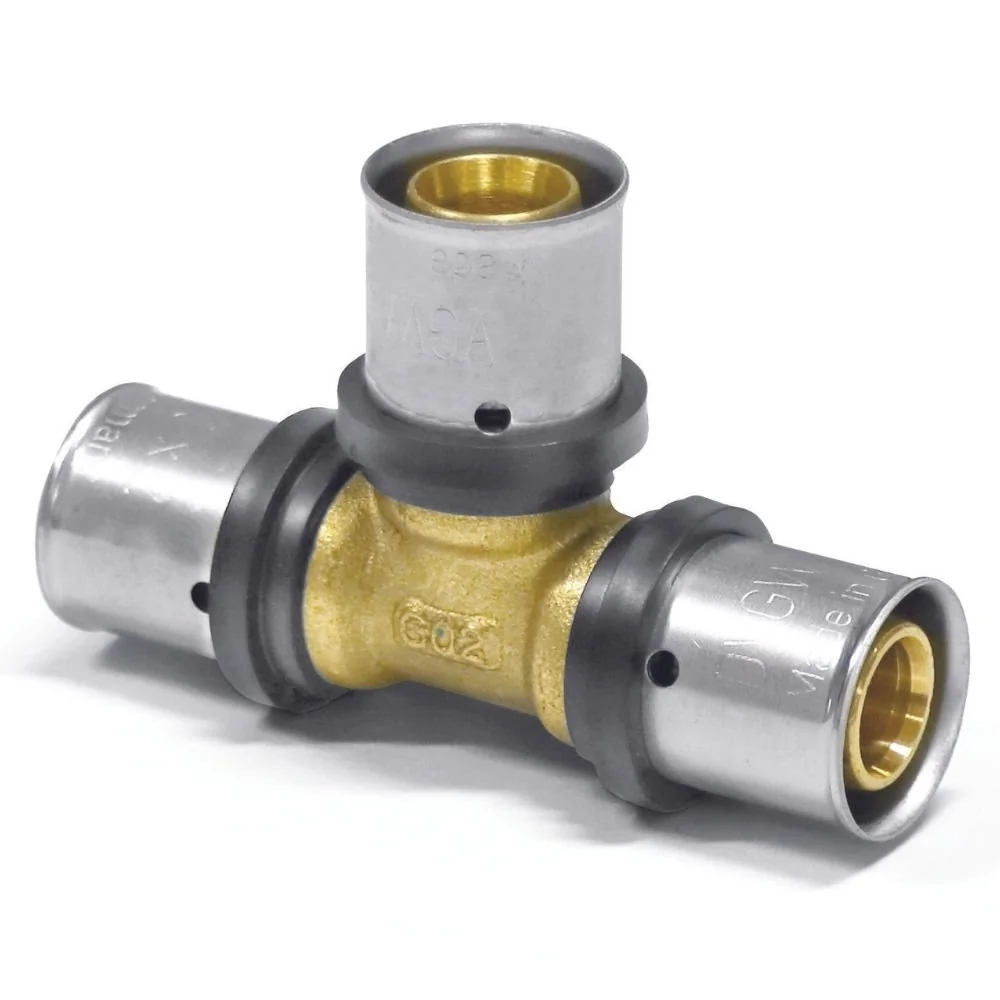

Die Produkttexte nennen Presskupplungen, T-Stücke, Winkel, Wandwinkel und Übergänge. Im Sortiment finden sich beispielsweise 20 x 2, 26 x 3 sowie 32-mm-Ausführungen; ein 20-mm-T-Stück wird als Multikontur-Pressverbinder bezeichnet.
Schraubfittings
Bei den beschriebenen Schraubfittings stehen Kupplungen mit Außen- oder Innengewinde, T-Stücke, Winkel, Wandwinkel und Stopfen im Mittelpunkt. Bei ausgewählten 32-x-3-Kupplungen werden zwei O-Ringe genannt.
Steckfittings

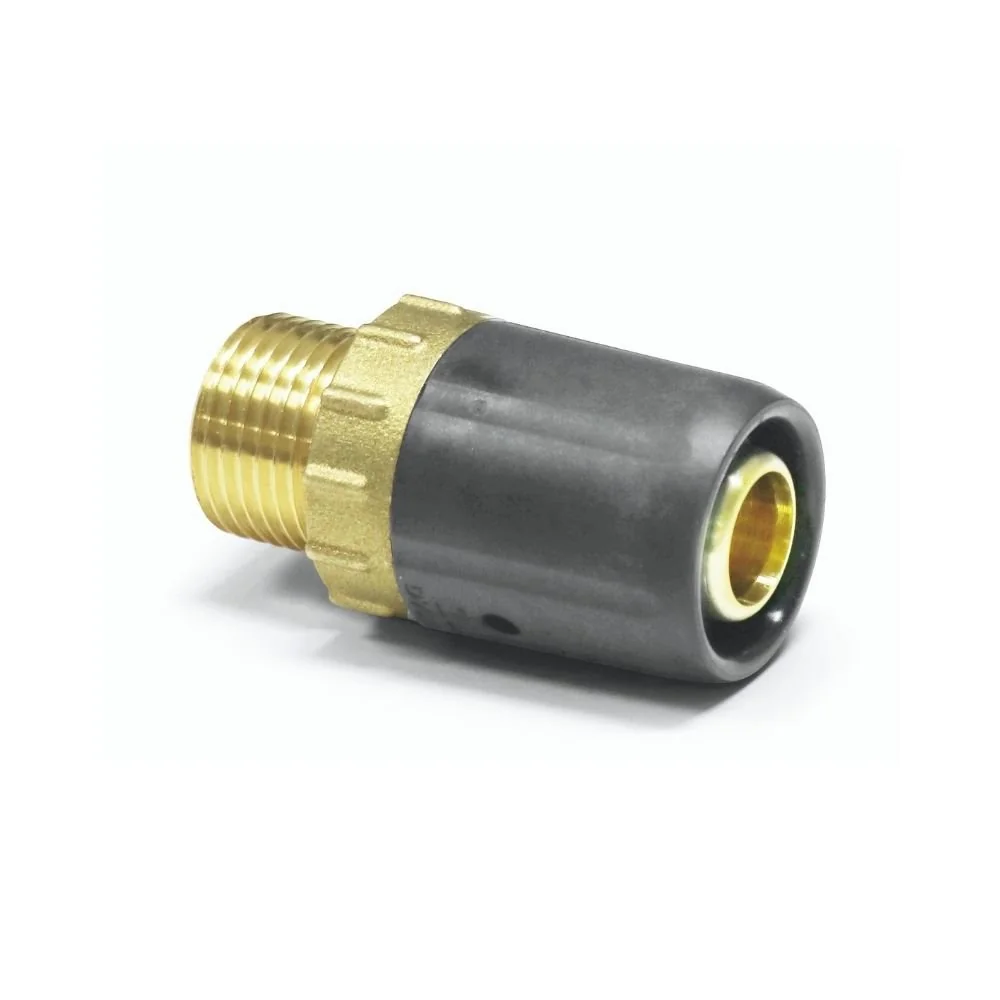

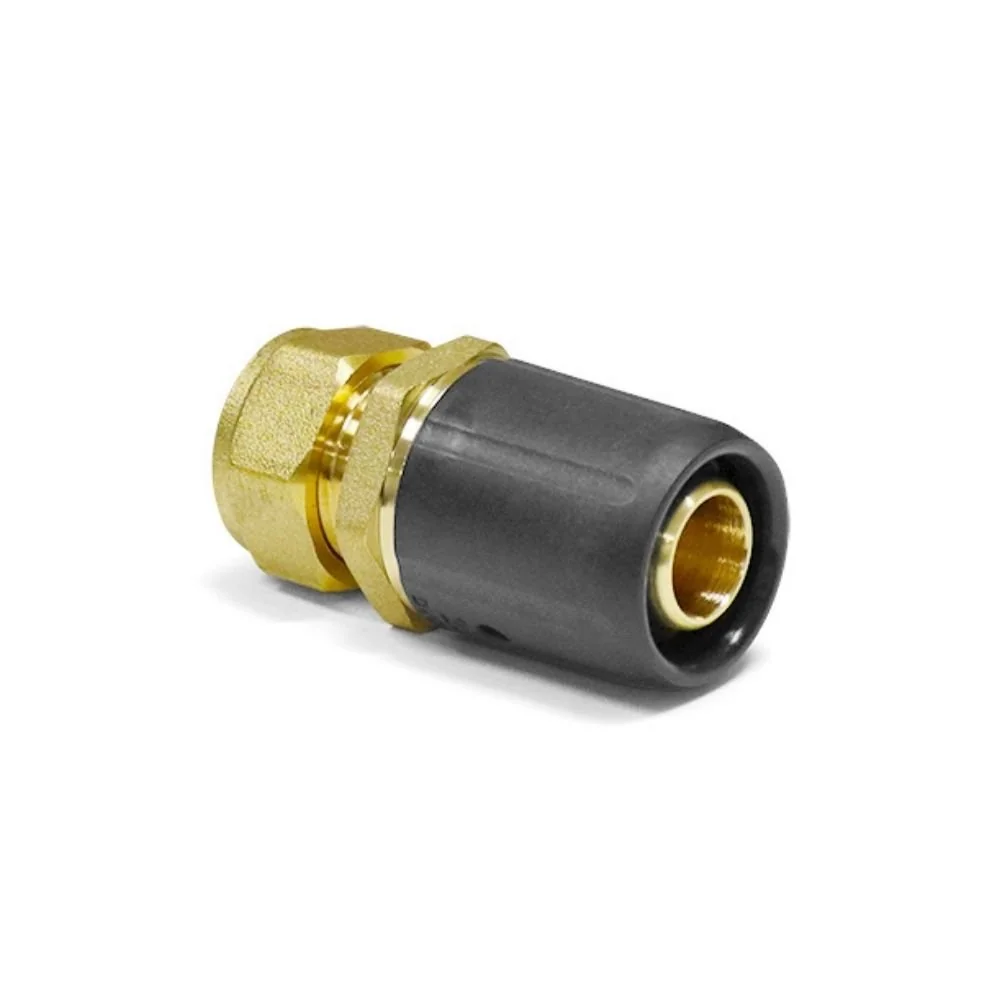

Steckkupplungen verbinden laut Produktbeschreibung 16-mm- oder 20-mm-Rohre ohne Pressen. Ergänzend erscheinen Steck-Wandwinkel und Übergänge; bei diesen Varianten sind Rohrmaß und Anschluss ebenfalls vollständig abzugleichen.
Rohrmaß, Wandstärke und Gewinde abgleichen
Maßketten wie 16 x 2, 20 x 2, 26 x 3 oder 32 x 3 gehören zum Kern der Auswahl. Eine 16-x-2-Kupplung und eine 20-x-2-Kupplung sind nicht austauschbar. Bei reduzierten Formen zählt außerdem die Reihenfolge der Maße, weil die Anschlüsse unterschiedliche Rohrgrößen aufnehmen können. Das gilt besonders für T-Stücke und Reduzierkupplungen.
AG steht in den Produktbezeichnungen für Außengewinde, IG für Innengewinde. Beispiele aus den Fakten sind 3/4 Zoll AG bei einer 32-x-3-Schraubkupplung, 1 Zoll IG bei der 32-mm-Übergangsverschraubung und 1/2 Zoll IG bei einem 32-mm-Press-T-Stück. Für ein Gegenstück mit Innengewinde wird ein Außengewinde benötigt; für ein Gegenstück mit Außengewinde ist die Innengewindevariante zu prüfen.
Formen für Leitungsverlauf und Anschluss

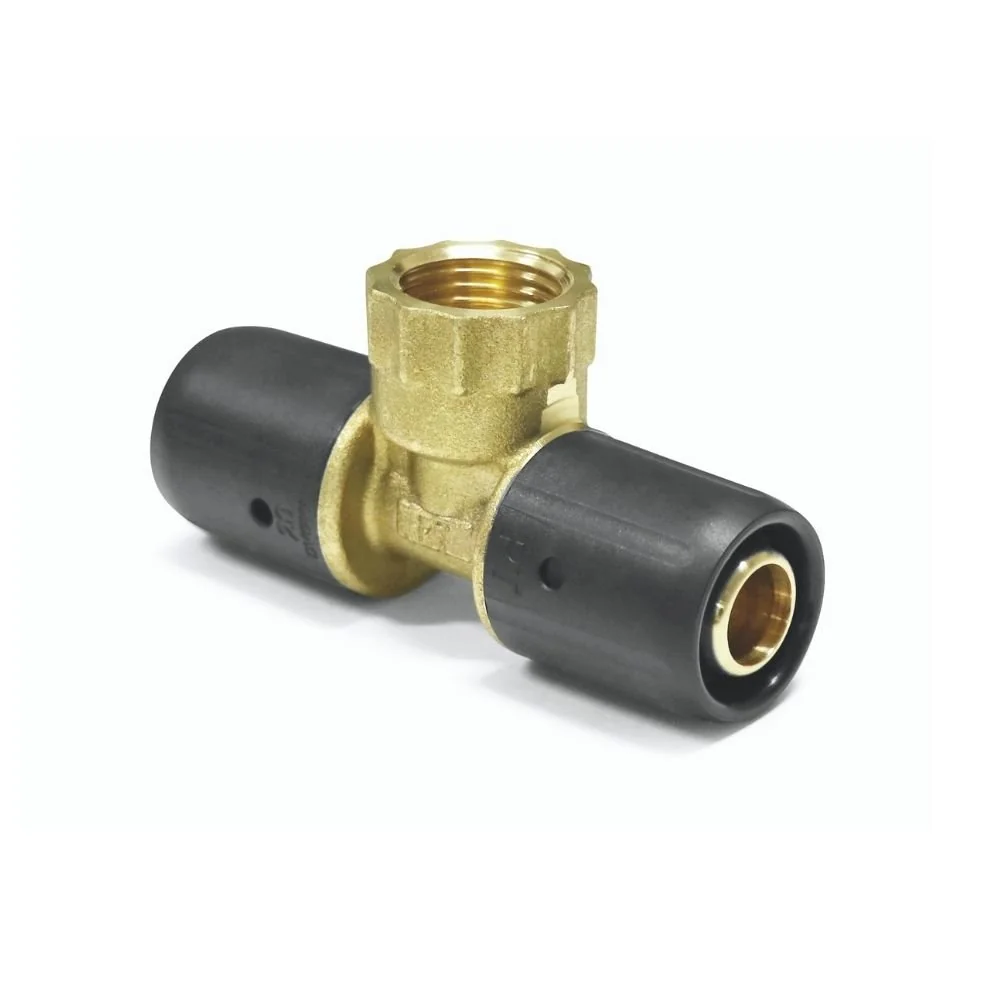

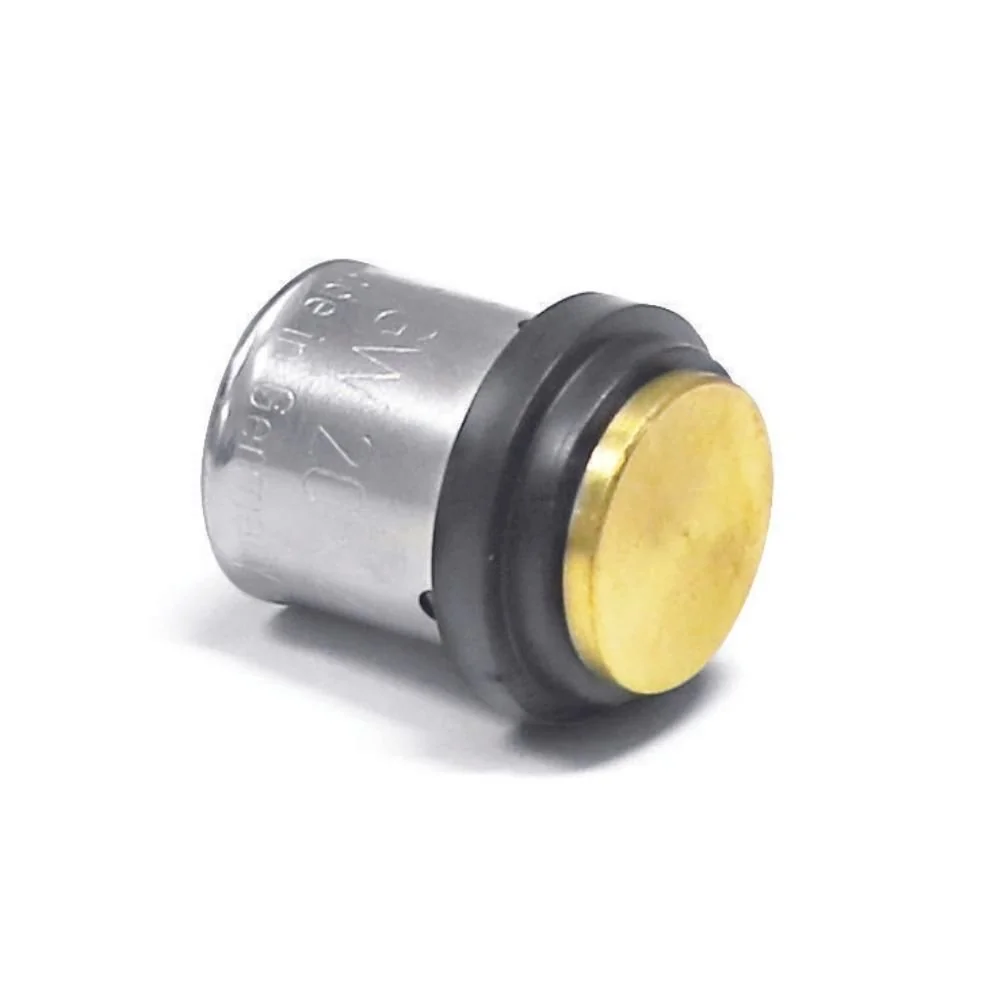

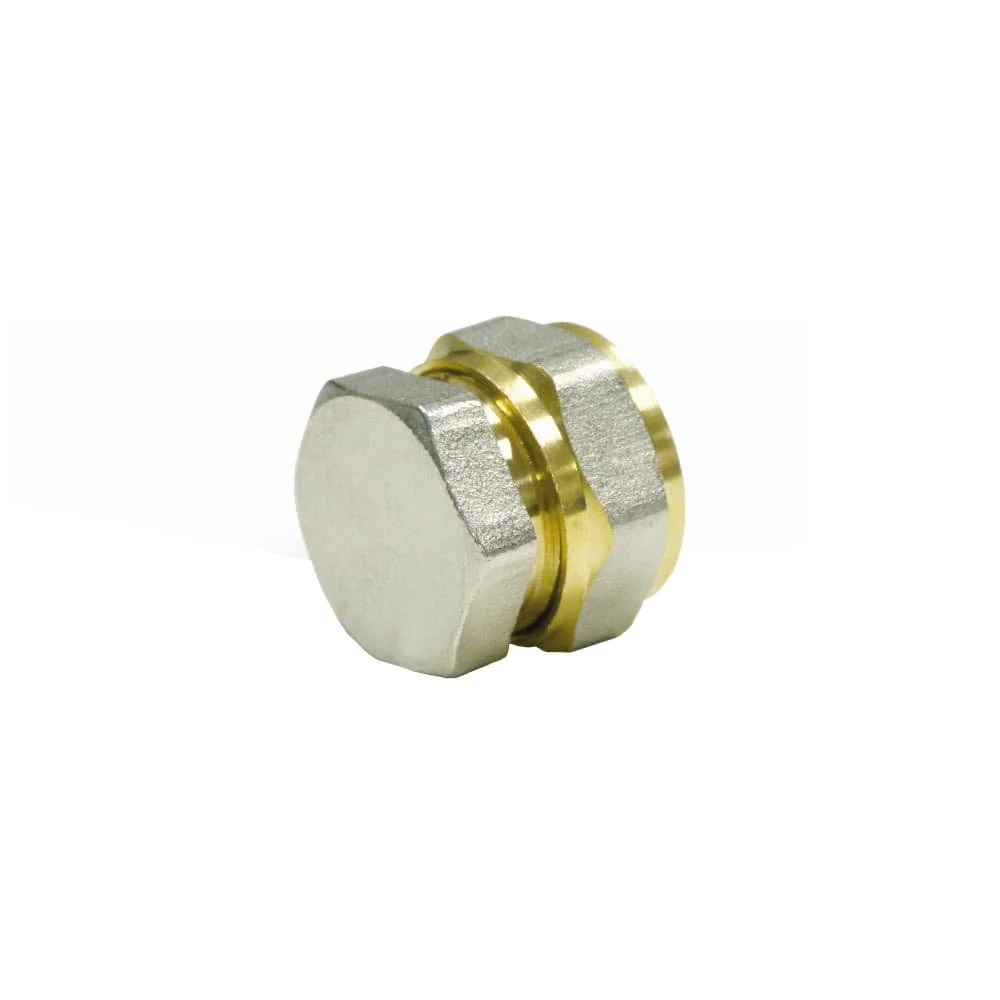

Kupplungen stehen für gerade Verbindungen oder Übergänge. T-Stücke bringen einen Abzweig in die Leitung; die Maßfolge zeigt, welche Seite reduziert oder erweitert ist. Winkel sind für Richtungsänderungen vorgesehen. Wandwinkel führen einen Strang an einen festen Wandanschluss, teils mit Montageplatte. Stopfen schließen einen in der Produktbeschreibung genannten 16-mm-Anschluss. Der Pressfitting-Kugelhahn 24695 wird mit rotem Flügelgriff und dem Maß 26 x 3 geführt.
Gerade Strecke und Übergang
Für zwei gleiche Rohrenden kommt eine Kupplung infrage, etwa eine 32 x 3 – 32 x 3-Ausführung. Muss ein Gewindeanschluss entstehen, entscheidet die Kombination aus Rohrmaß und AG beziehungsweise IG. Bei einem Gewindeübergang ist zusätzlich die im Produkttext genannte Anschlussseite zu beachten.
Abzweig, Ecke und Wandanschluss

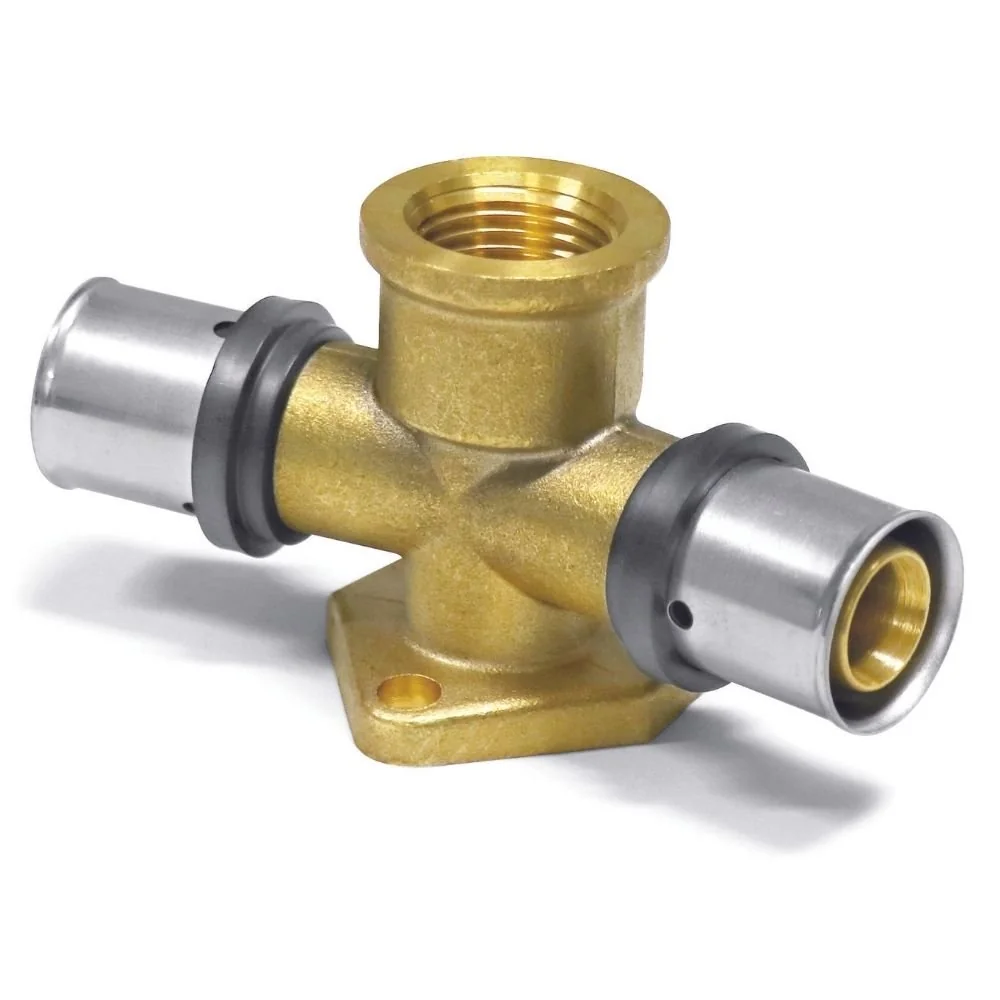

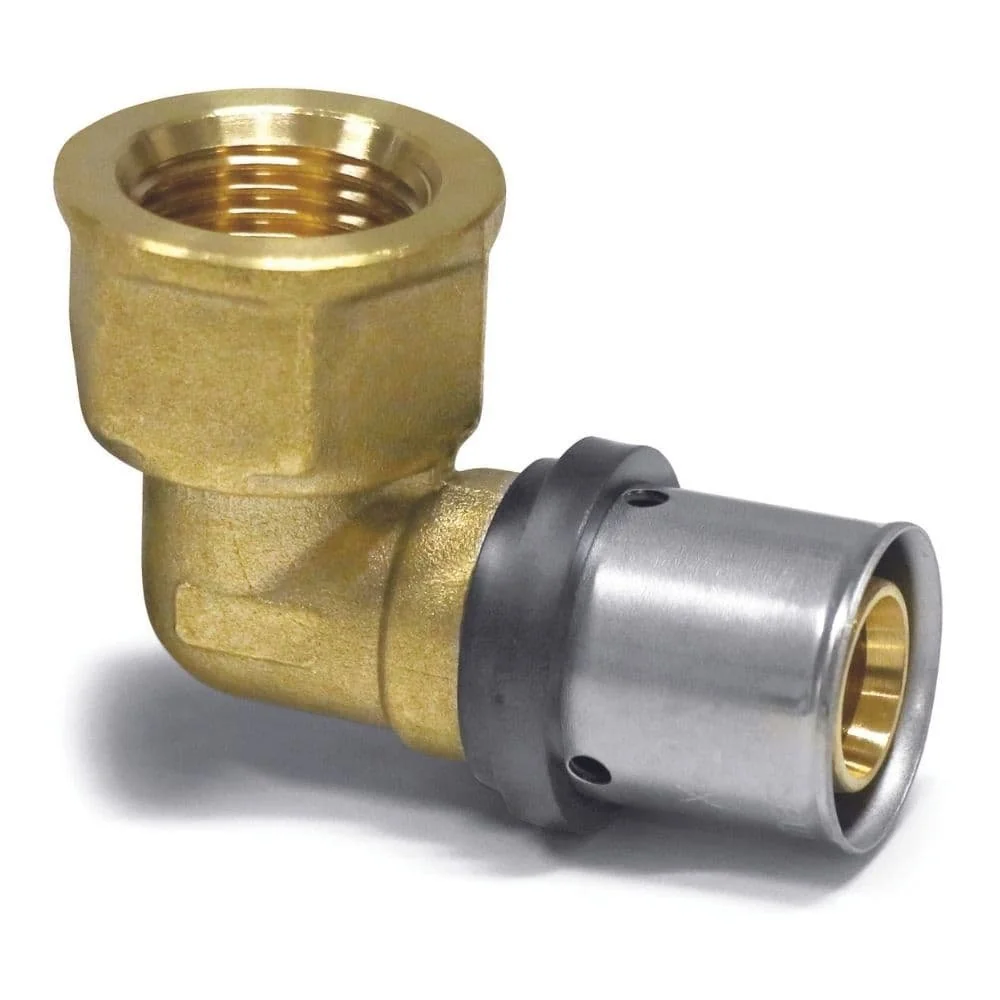

Für einen Abzweig wird die Maßfolge des T-Stücks mit dem Leitungsverlauf verglichen. Bei einer Ecke kommen Winkel oder Übergangswinkel infrage. Ein Wandwinkel passt zu einer Situation, in der die Leitung an einer Montage- oder Anschlussstelle endet; die Varianten unterscheiden sich bei Maß, Gewinde und Ausführung.
Produktbeispiele mit technischen Angaben

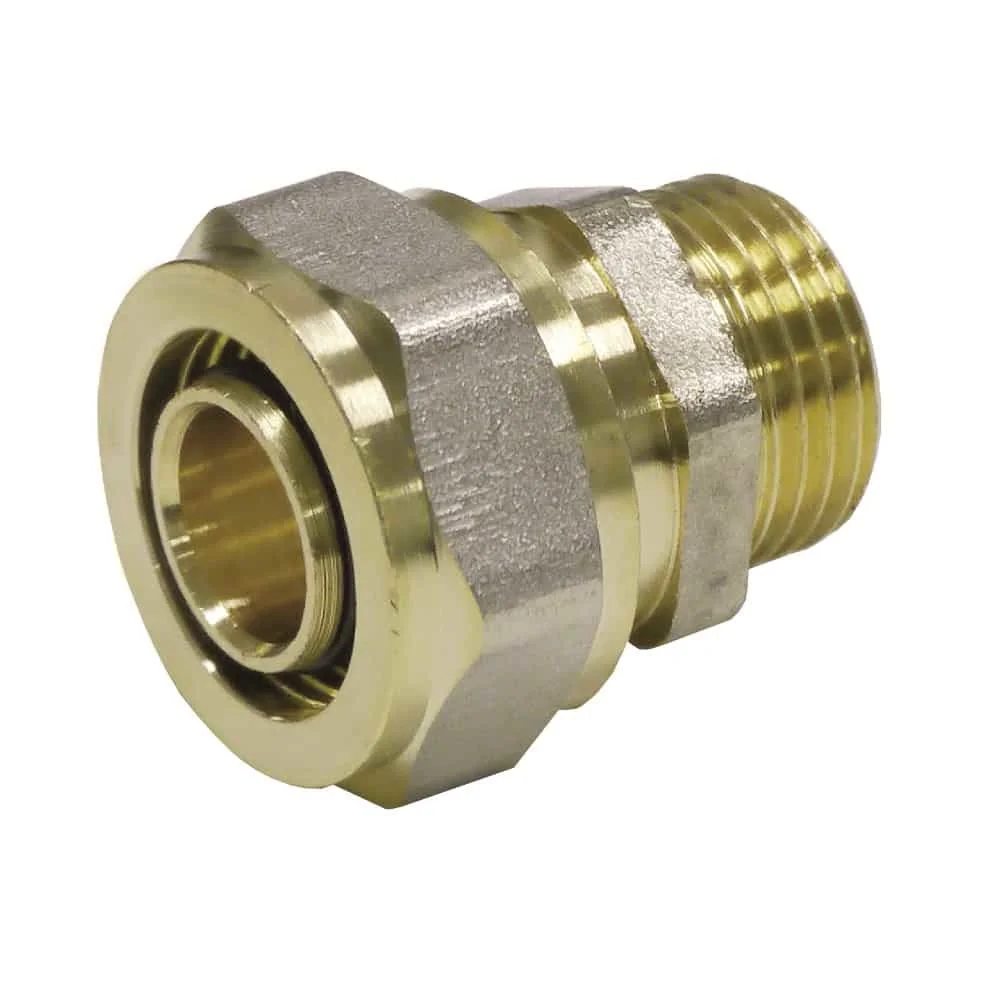

Schraubfitting-Kupplung 32 x 3, 3/4 Zoll AG
Die Produktbeschreibung nennt 32 x 3 mit 3/4 Zoll Außengewinde, zwei O-Ringe und Montage ohne Presswerkzeug. Als Anwendungsfelder werden Trinkwasserinstallationen, Flächen-/Deckenkühlung, Flächen-/Deckenheizung, Heizkörperanbindung und ölfreie Druckluft bis 10 bar aufgeführt. Das Gewicht beträgt 0,20 kg.
Produktseite der 32-x-3-Kupplung
Pressfitting-Übergang 32 mm, 1 Zoll IG
Der Pressübergang ist mit 32 mm, 1 Zoll Innengewinde und Mehrschichtverbundrohr bezeichnet. Die Beschreibung nennt Heizung, Sanitär und Trinkwasser als Bereiche. Das angegebene Gewicht beträgt 0,19 kg.
Produktseite des 32-mm-Übergangs
Press-T-Stück 20 x 2 – 16 x 2 – 16 x 2
Die Produktkarte nennt eine kreuzungsfreie Ausführung, eine optimierte Kontur, freien Durchgang und Made in Germany. Als technische Werte werden 10 bar bei 70 °C sowie 95 °C maximale Betriebstemperatur aufgeführt. Das Gewicht beträgt 1,8 kg.

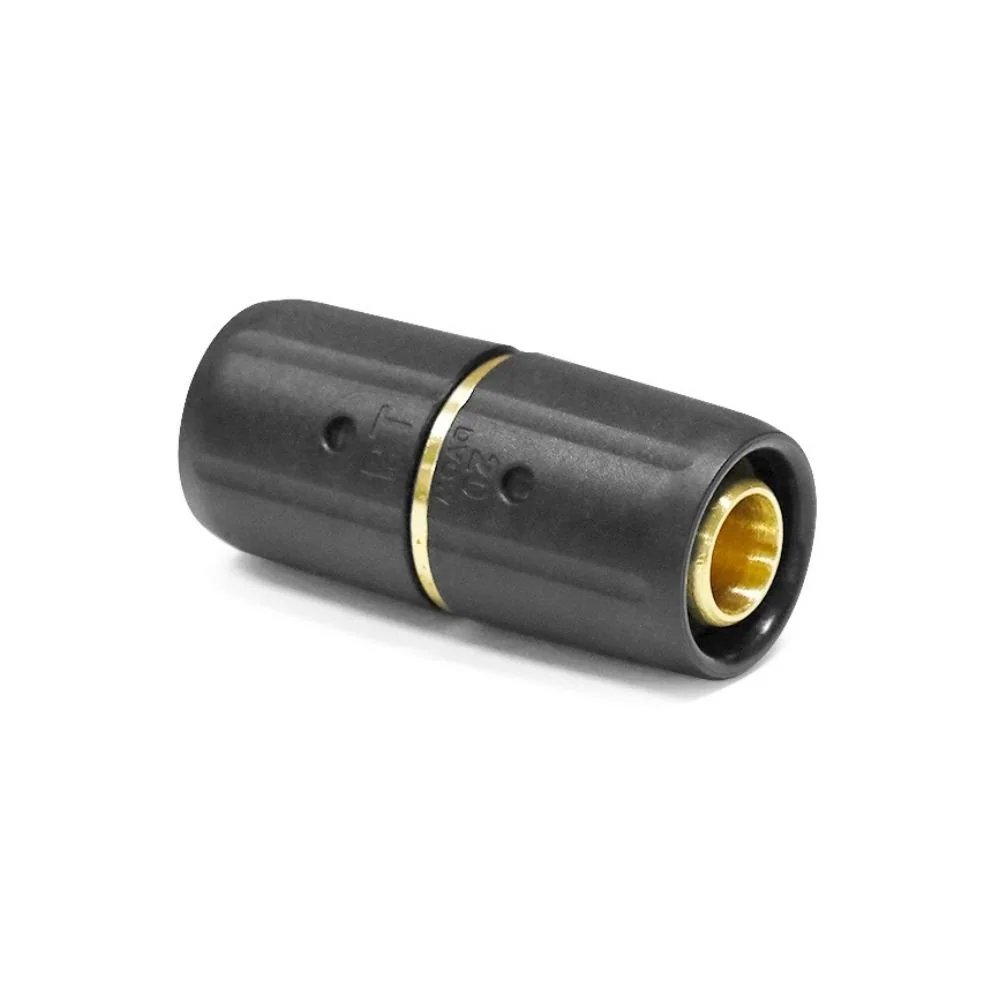

Produktseite des Press-T-StücksEin weiterer Vergleich ist die Steckfitting-Kupplung 20 mm: Ihre Produktbeschreibung nennt werkzeuglose Montage und ein Gewicht von 0,09 kg. Die 16-mm-Steckkupplung 11034 wird mit 0,06 kg geführt, der Press-Wandwinkel 16 mm mit Montageplatte 3584 mit 0,52 kg. Diese Gewichte gehören jeweils zum genannten Artikel.
Montage nach Einbausituation planen
Bei einer geraden Reparaturstrecke steht zuerst die Kupplung fest. Für einen Abzweig wird die Maßfolge des T-Stücks notiert, für einen Richtungswechsel die passende Winkelvariante. Endet die Leitung an einer Wand oder Armatur, kommen Wandwinkel mit dem benötigten Rohrmaß und Gewinde in Betracht. Ein Stopfen ist für einen ausdrücklich passenden Abschluss vorgesehen.

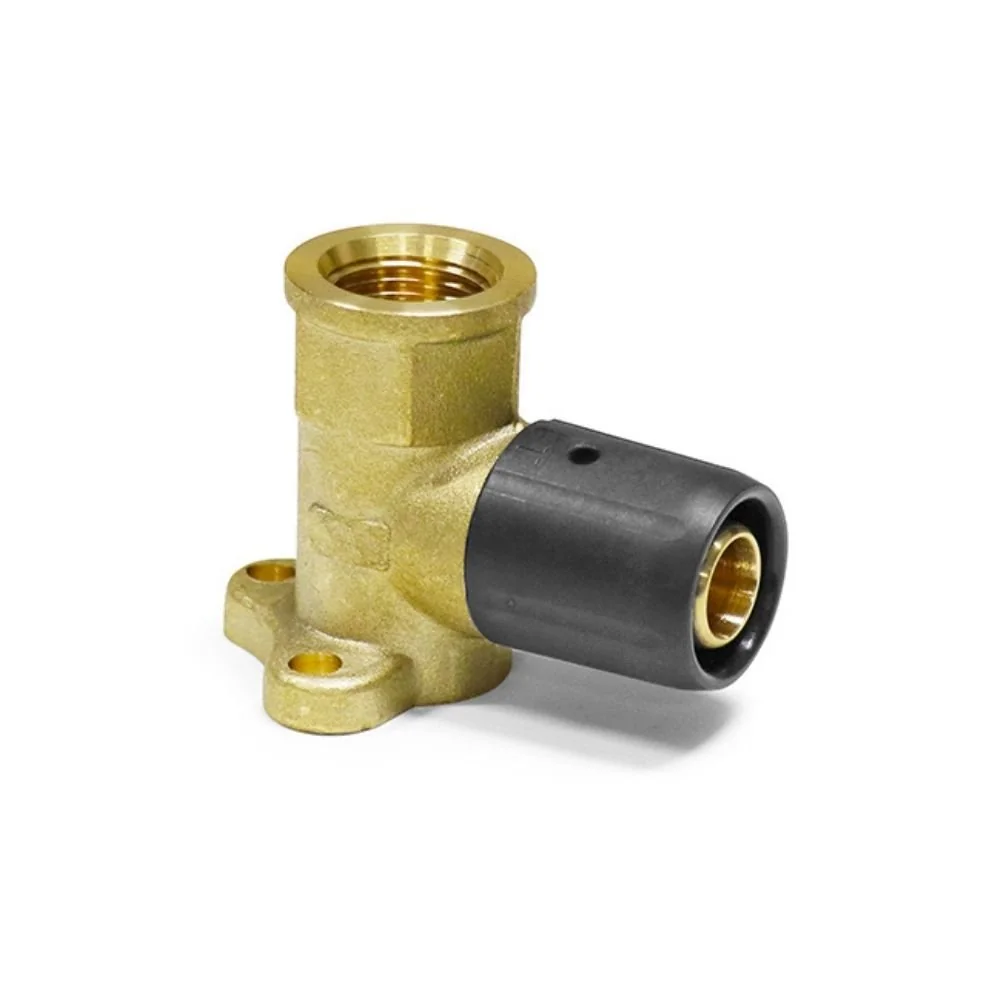

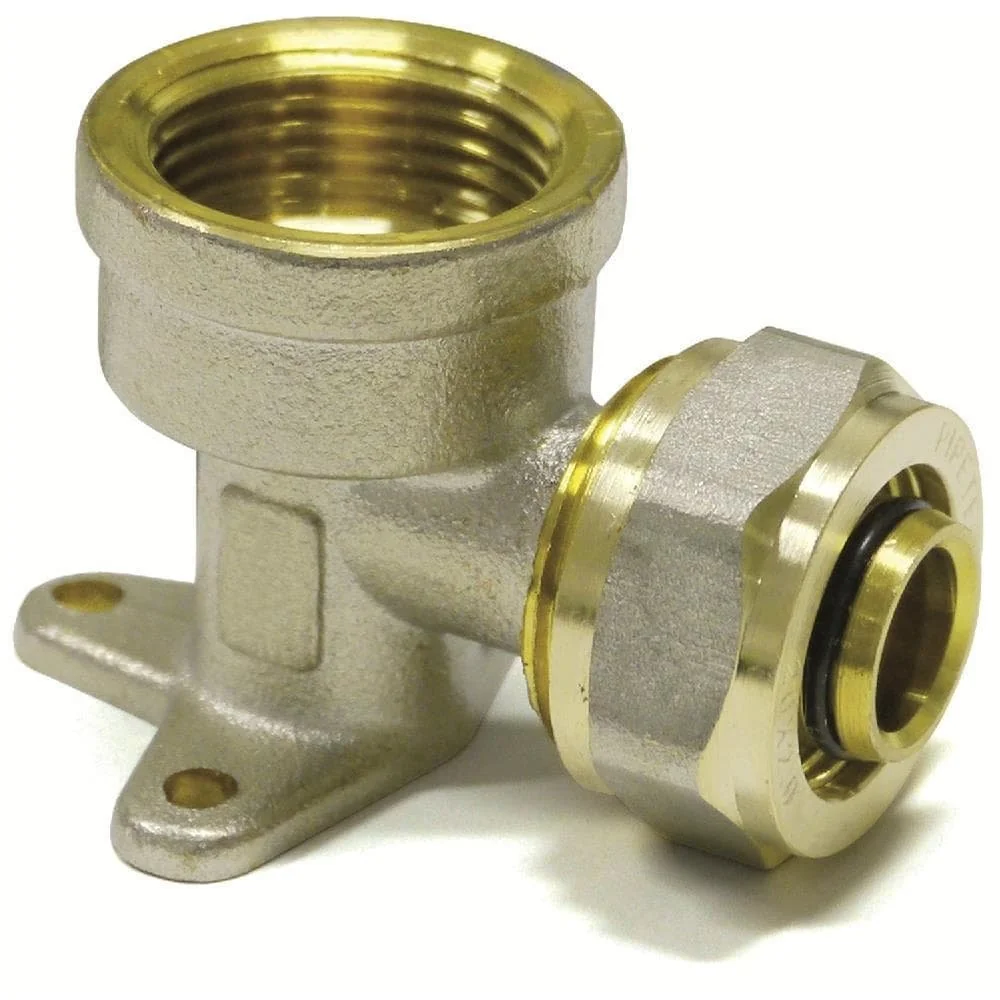

- 16 x 2 mit 1/2 Zoll IG: Der Schraubfitting-Wandwinkel 5650 nennt diese Kombination und eine Montage ohne Presswerkzeug.
- 16 mm mit Montageplatte: Der Press-Wandwinkel 3584 wird für Heizung und Installation geführt und wiegt 0,52 kg.
- 32 x 3 mit 3/4 Zoll AG: Die Schraubkupplung 5636 verbindet Maß und Außengewinde in einer Variante.
- 32 mm mit 1 Zoll IG: Die Übergangsverschraubung 3480 ist für Mehrschichtverbundrohr bezeichnet.
Vor der Montage sollten Schnitt, Rohrende, Zugänglichkeit und der Platz für Werkzeug berücksichtigt werden. Bei einer Schraub- oder Steckvariante ist die konkrete Produktanleitung maßgeblich; bei einem Pressprodukt muss das Presswerkzeug zur angegebenen Kontur passen. So wird die Montageplanung von der tatsächlichen Einbausituation und nicht nur vom Durchmesser bestimmt.
Anwendungsbereiche und technische Werte getrennt bewerten
Die Produktbeschreibungen nennen Trinkwasser und Heizung bei verschiedenen Kupplungen, T-Stücken und Übergängen. Bei ausgewählten Schraubfittings kommen Flächen-/Deckenheizung, Flächen-/Deckenkühlung, Heizkörperanbindung und ölfreie Druckluft hinzu. Diese Angaben stehen jeweils beim konkreten Artikel; sie sind keine pauschale Aussage für jede Form und jedes Maß.
Auch Druck- und Temperaturwerte gehören zum Einzelprodukt. Bei mehreren 32-x-3-Schraubfittings werden 10 bar bei 70 °C und 95 °C maximale Betriebstemperatur aufgeführt. Das 26-x-3-Kugelhahn-Produkt und das kreuzungsfreie T-Stück 3073 nennen ebenfalls technische Werte. Vor dem Einbau müssen Medium, Temperatur, Druck und die vollständige Maßkette des ausgewählten Artikels zusammenpassen.
Unterkategorien und benachbarte Themen
Aluverbundrohre
Rohrsortiment für Verbundrohrsysteme; Außenmaß und Wandstärke mit dem Fitting abgleichen.
Unterkategorie AluverbundrohrePressfittings
Presskupplungen, T-Stücke, Winkel, Übergänge und Wandwinkel nach passender Kontur.
Unterkategorie PressfittingsSchraubfittings
Verschraubungen, T-Stücke, Winkel, Wandwinkel und Stopfen für Rohr- und Gewindeanschlüsse.
Unterkategorie SchraubfittingsFür klassische Gewindeverbindungen ist das Sortiment Gewindefittings benachbart. Weitere Anschlussvarianten stehen bei Messing Verbindern, bei Kugelhähnen, Muffenschiebern und Absperrhähnen sowie bei Fittings und PE-Rohr-Verschraubungen im Mittelpunkt.
Häufige Fragen zur Auswahl
Wie unterscheiden sich Press-, Steck- und Schraubfittings in der Planung?
Bei Pressprodukten wird ein passendes Presswerkzeug genannt. Bei den beschriebenen Schraubfittings steht Montage ohne Presswerkzeug im Vordergrund, bei Steckkupplungen Montage ohne Pressen beziehungsweise ohne Spezialwerkzeug. Für die Auswahl zählen vorhandenes Werkzeug, Zugänglichkeit, System und die Angaben des konkreten Artikels.
Welche Angaben muss ich vor dem Maßvergleich notieren?
Notieren Sie Rohrmaß und Wandstärke, danach Form, AG oder IG, Zollmaß und den vorgesehenen Einsatzbereich. Bei T-Stücken und Reduzierkupplungen gehört die komplette Reihenfolge der Maße dazu. Druck und Temperatur werden nur aus der Produktbeschreibung des ausgewählten Artikels übernommen.
Was bedeutet die Maßfolge 20 x 2 – 16 x 2 – 16 x 2?
Die Produktbezeichnung stellt drei Anschlussmaße in dieser Reihenfolge gegenüber. Beim kreuzungsfreien Press-T-Stück 3073 ist 20 x 2 mit zwei Anschlüssen 16 x 2 kombiniert. Die Reihenfolge muss zum geplanten Durchgang und Abzweig passen.
Wann passt ein Wandwinkel?
Ein Wandwinkel ist für einen definierten Wand- oder Armaturenanschluss vorgesehen. Das Produkt 5650 nennt 16 x 2 und 1/2 Zoll IG; das Press-Wandwinkel-Set 3584 nennt 16 mm und eine Montageplatte. Rohrmaß und Anschluss müssen zur Einbaustelle passen.
Wie vergleiche ich Druck- und Temperaturangaben?
Vergleichen Sie die Werte nur innerhalb desselben Artikels. Mehrere beschriebene 32-x-3-Schraubfittings nennen 10 bar bei 70 °C und maximal 95 °C; diese Angabe wird nicht automatisch auf andere Größen, Formen oder Systeme übertragen.
Kurzcheck vor der Auswahl
Rohrmaß und Wandstärke prüfen, Form bestimmen, Maßfolge lesen, AG oder IG abgleichen, Montageart und Werkzeug berücksichtigen, Medium sowie Druck- und Temperaturwerte des konkreten Produkts prüfen und bei Übergängen beide Anschlussseiten vergleichen. So bleibt die Materialliste auf die geplante Leitung und den ausgewählten Artikel bezogen.
