DN/OD 90
Rohre, Bögen, Abzweige, Muffen, Reduzierungen und Dichtungen für das Hausabflussrohrsystem in DN/OD 90 nach Aufgabe und Ausführung vergleichen.
DN/OD 90 richtig einordnen
DN/OD 90 fasst Rohre und Formteile für das Hausabflussrohrsystem zusammen. In den Produktnamen stehen unterschiedliche Schreibweisen wie DN 90, DN/OD 90 oder 90 mm. Für die Auswahl zählt die konkrete Ausführung des einzelnen Artikels: Rohrlänge, Anschlusskombination, Winkel oder Dichtungsart. Ein gerades Rohr, ein Bogen, ein Abzweig und eine Reduzierung erfüllen jeweils eine andere Aufgabe. Notieren Sie zuerst den Leitungsverlauf und alle Stellen, an denen eine Richtung, ein zusätzlicher Anschluss oder ein Wechsel der Nennweite vorgesehen ist.
Die Kategorie enthält gerade HT-Rohre in mehreren Längen sowie Bögen, Abzweige, Muffen, Reduzierungen, Stopfen und Dichtungen. Damit können Sie die Materialliste anhand der tatsächlichen Rohrführung aufbauen. Vergleichen Sie bei jedem Teil die Nennweite und bei Formteilen zusätzlich Winkel oder Anschlusskombination. Angaben aus einem Rohr mit 1000 mm Länge gelten nicht automatisch für ein anderes Rohr mit 1500 oder 2000 mm. Die Produktbeschreibung des jeweiligen Artikels bleibt der Bezugspunkt für die konkrete Variante.
Rohrlängen für gerade Leitungen
Gerade Strecken planen
Für einen geraden Abschnitt messen Sie die Strecke zwischen den vorgesehenen Verbindungsstellen und berücksichtigen Sie die Positionen von Bögen und Abzweigen. Die bei HTsafeEM genannten Längen reichen von 150 mm über 750 mm, 1000 mm und 1500 mm bis 2000 mm. Zusätzlich ist ein HT Rohr DN 90 mit 500 mm Länge beschrieben. Ordnen Sie diese Maße jeweils dem genannten Artikel zu; sie sind keine allgemeine Längenangabe für alle Rohre der Kategorie.
Muffen als Verbindungsstellen

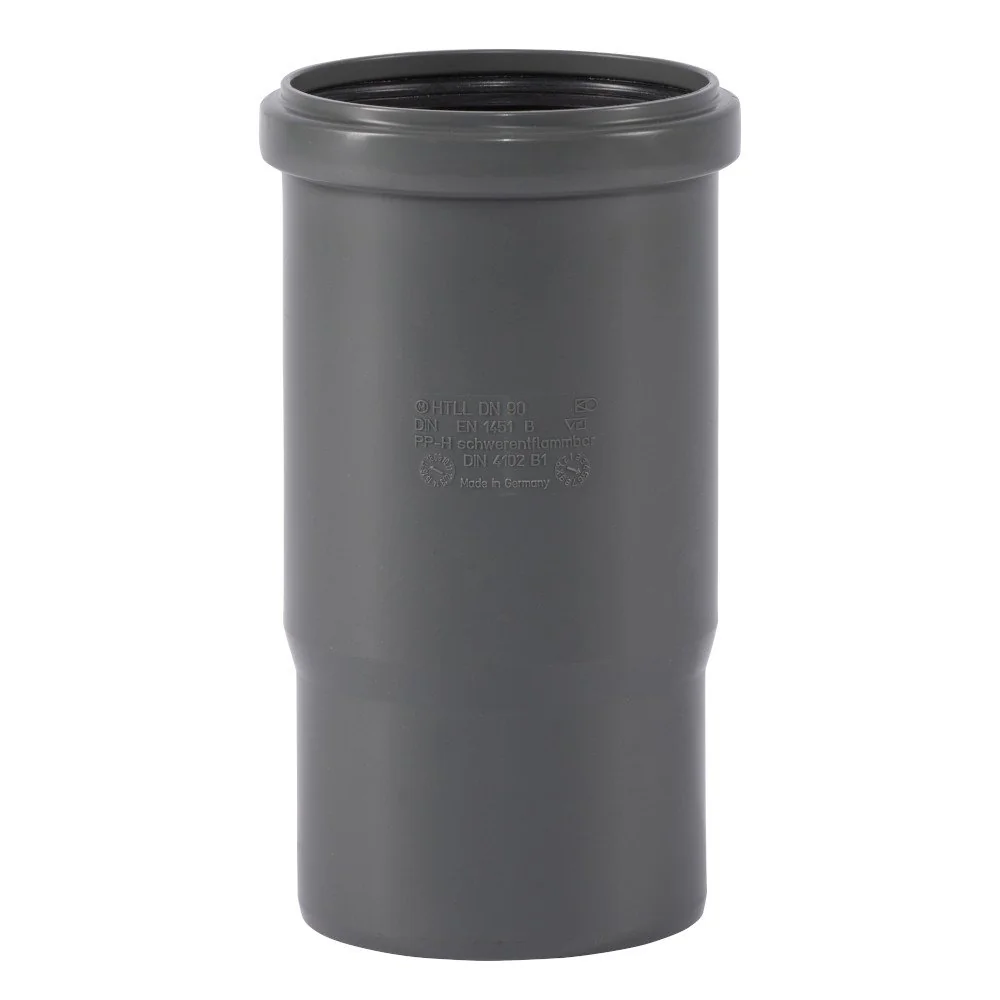

Für Verbindungen stehen unterschiedliche Bezeichnungen nebeneinander: HTsafeL Langmuffe DN/OD 90, Überschiebmuffe DN90, Doppelmuffe HTsafeMM und Muffenstopfen DN/OD 90. Die Bezeichnung zeigt, welche Art von Formteil vorliegt. Das Produkt HTsafeL Langmuffe DN/OD 90 ist als Abflussrohr mit DN90 benannt. Prüfen Sie vor der Zusammenstellung, ob die vorhandene Verbindung zur ausgewählten Muffe und zum vorgesehenen Rohr passt.
Formteile nach Aufgabe auswählen
Ein nützliches Auswahlprinzip ist die Reihenfolge gerade Strecke, Richtung, Abzweig und Anschluss. Das folgende Beispiel stellt drei unterschiedliche Artikel aus der Kategorie gegenüber. Die Unterschiede liegen in Aufgabe, Nennweite, Ausführung und, je nach Artikel, in der angegebenen Länge oder dem Inhalt.
Die drei Beispiele sollten nicht miteinander verwechselt werden: Das HTsafeEM Rohr bildet einen geraden Rohrabschnitt, die NBR-Dichtung gehört zur Abdichtung einer benannten DN-90-Verbindung, und das Gleitmittel unterstützt die Montage von Kunststoffrohrverbindungen. Für die Materialliste wird zuerst das Leitungsstück ermittelt; danach kommen Formteile und Montagezubehör hinzu.
Die Bezeichnung mit der Aufgabe abgleichen
Bei einem geraden Verlauf brauchen Sie ein Rohr in dem Maß, das die Strecke abdeckt. Für eine Richtungsänderung wird der notwendige Winkel ausgewählt. Ein Abzweig wird nach Haupt- und Nebenanschluss eingeordnet. Eine Reduzierung kommt dort in Betracht, wo die Planung einen Wechsel von 90 auf 75 oder 50 nennt. Diese Zuordnung trennt die Aufgaben, ohne Eigenschaften eines Artikels auf andere Varianten zu übertragen.
Bögen und Abzweige unterscheiden

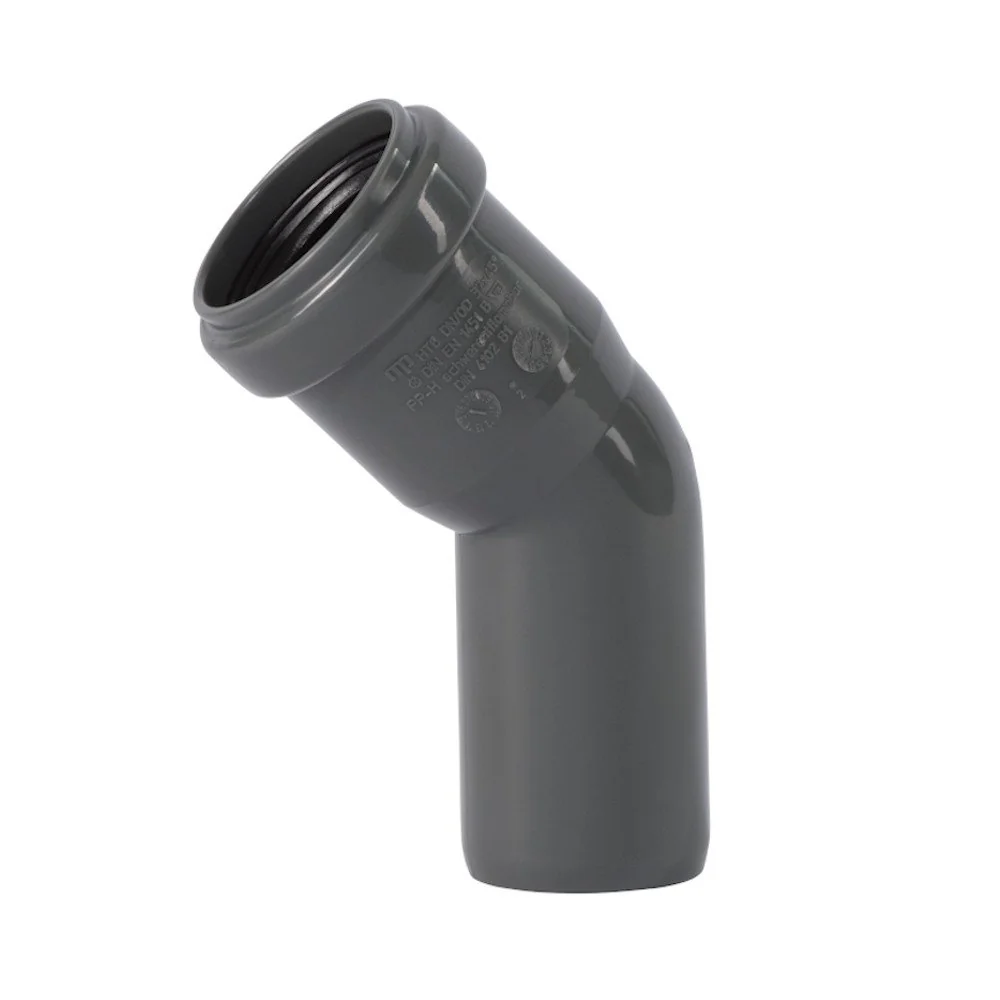

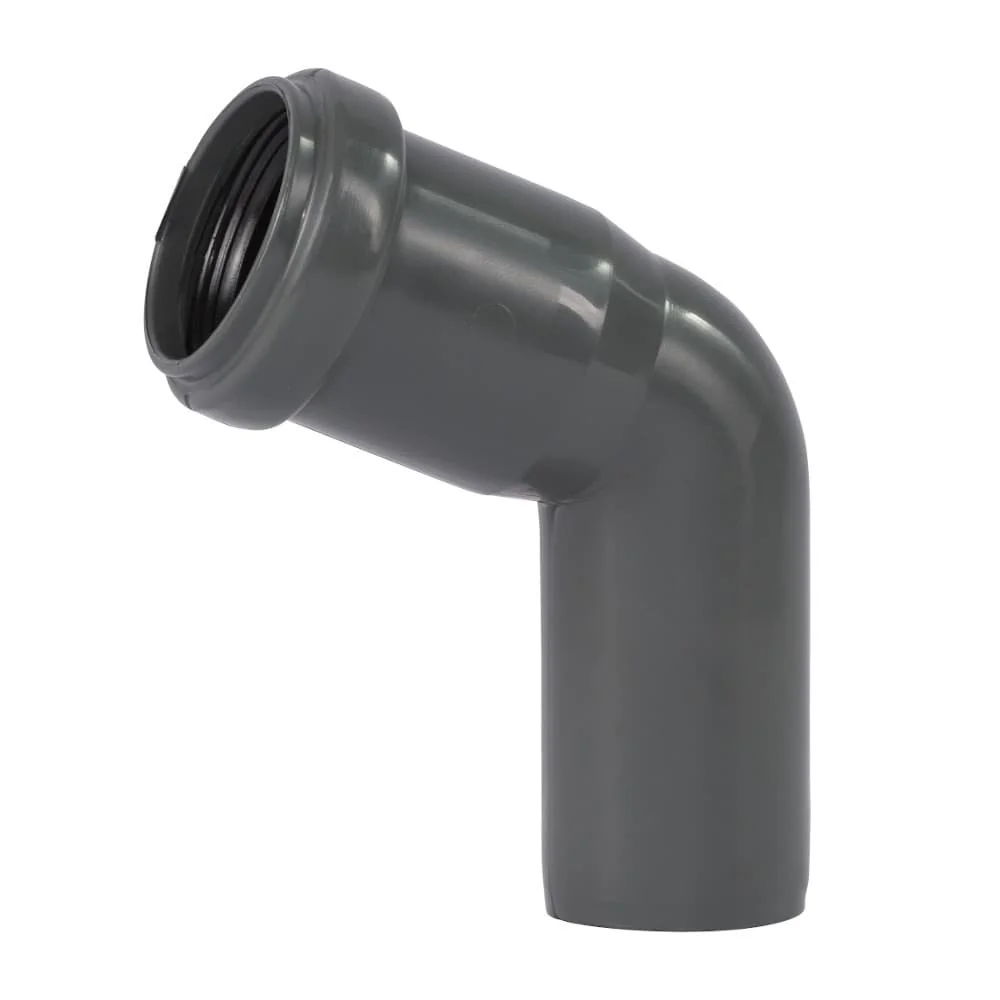

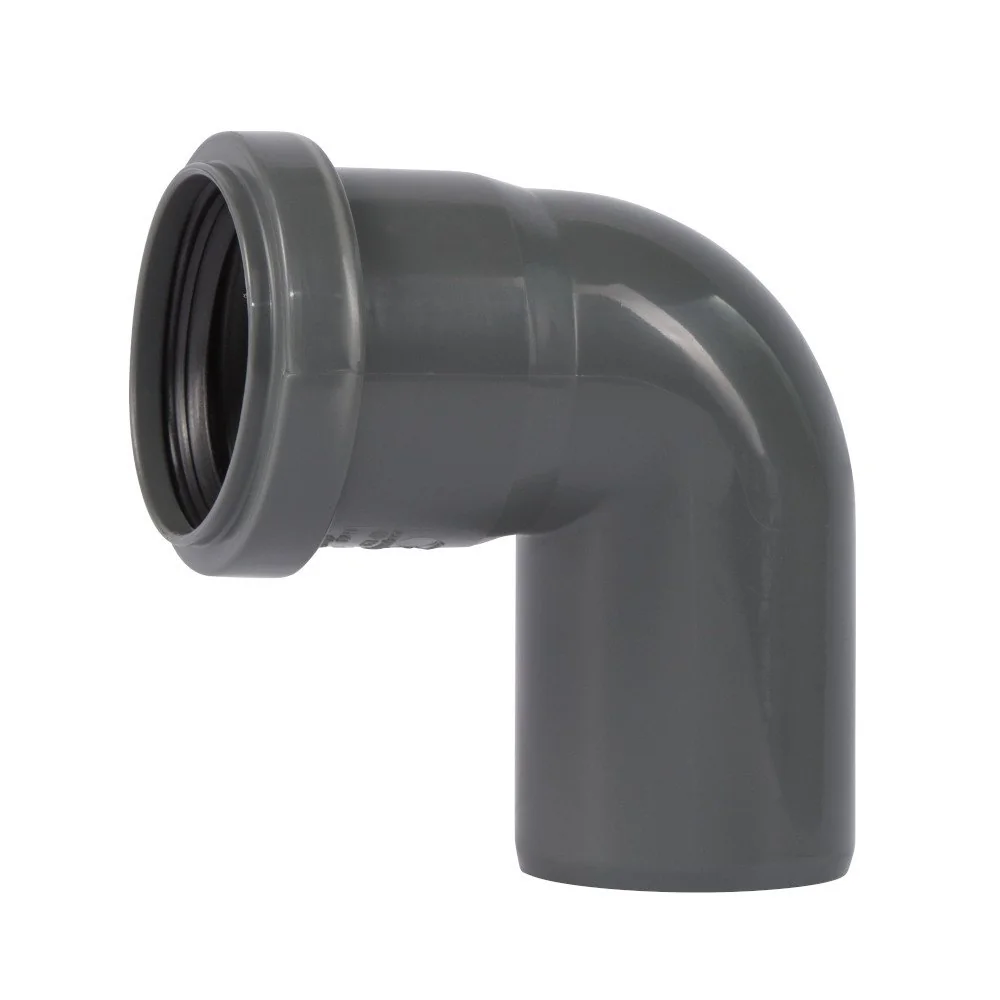

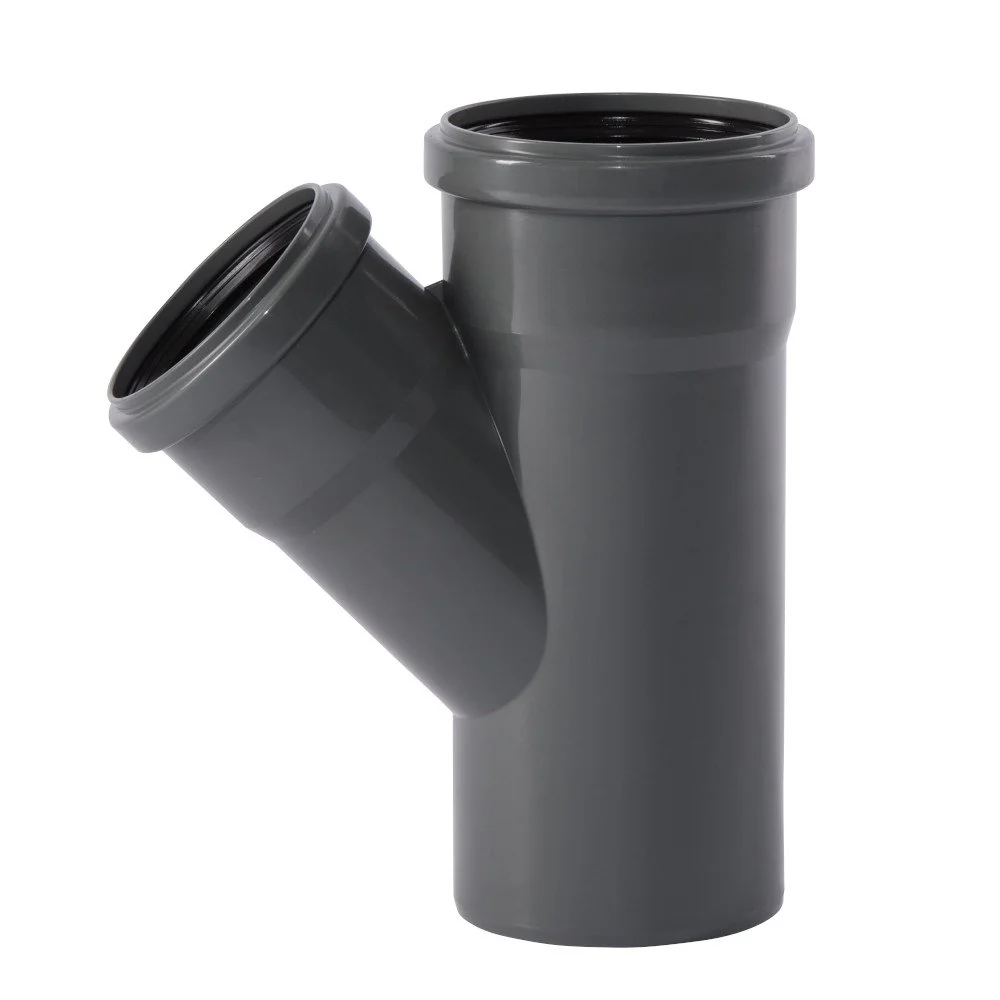

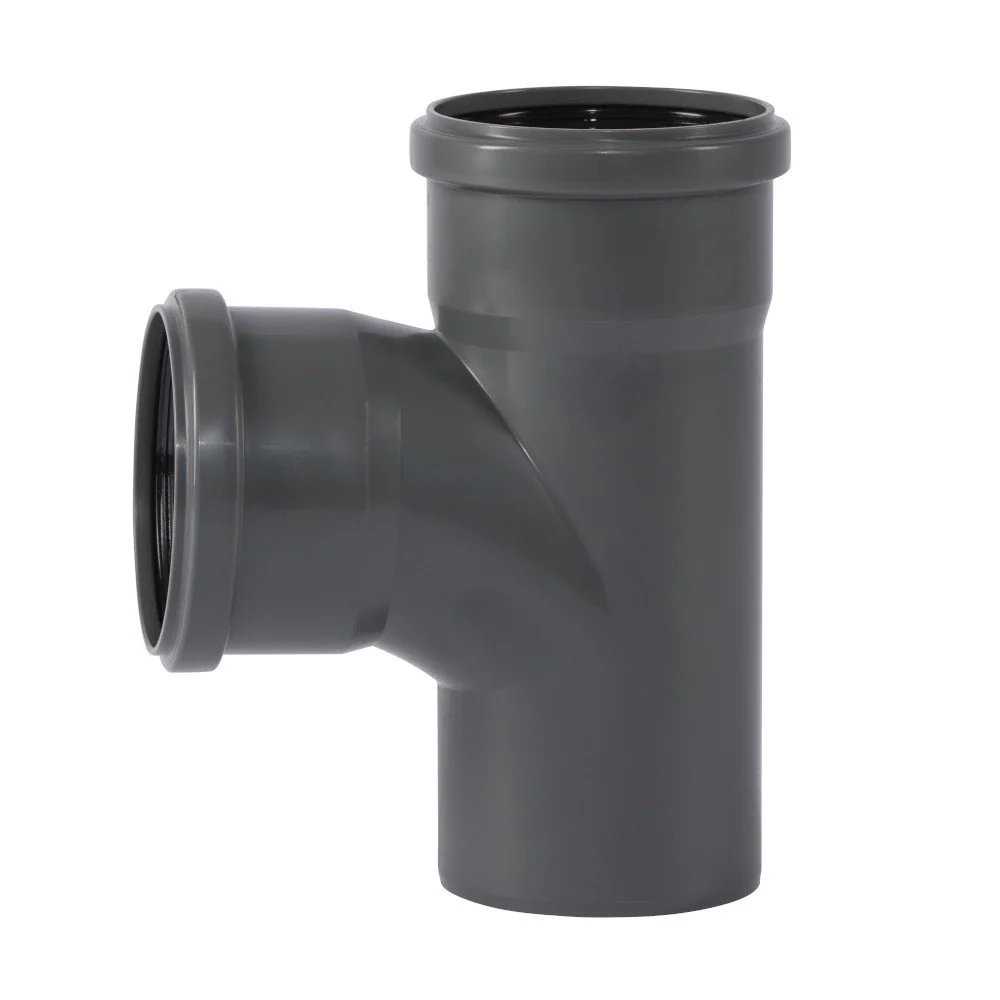

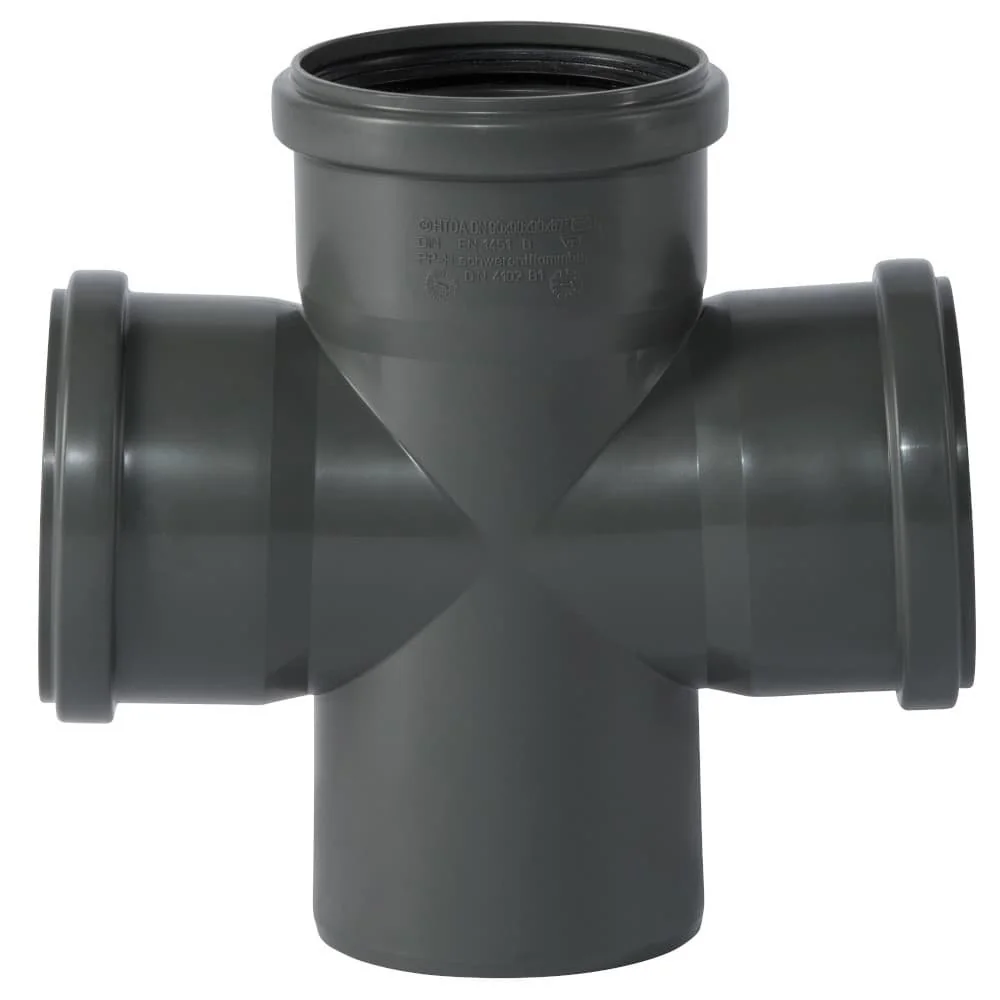

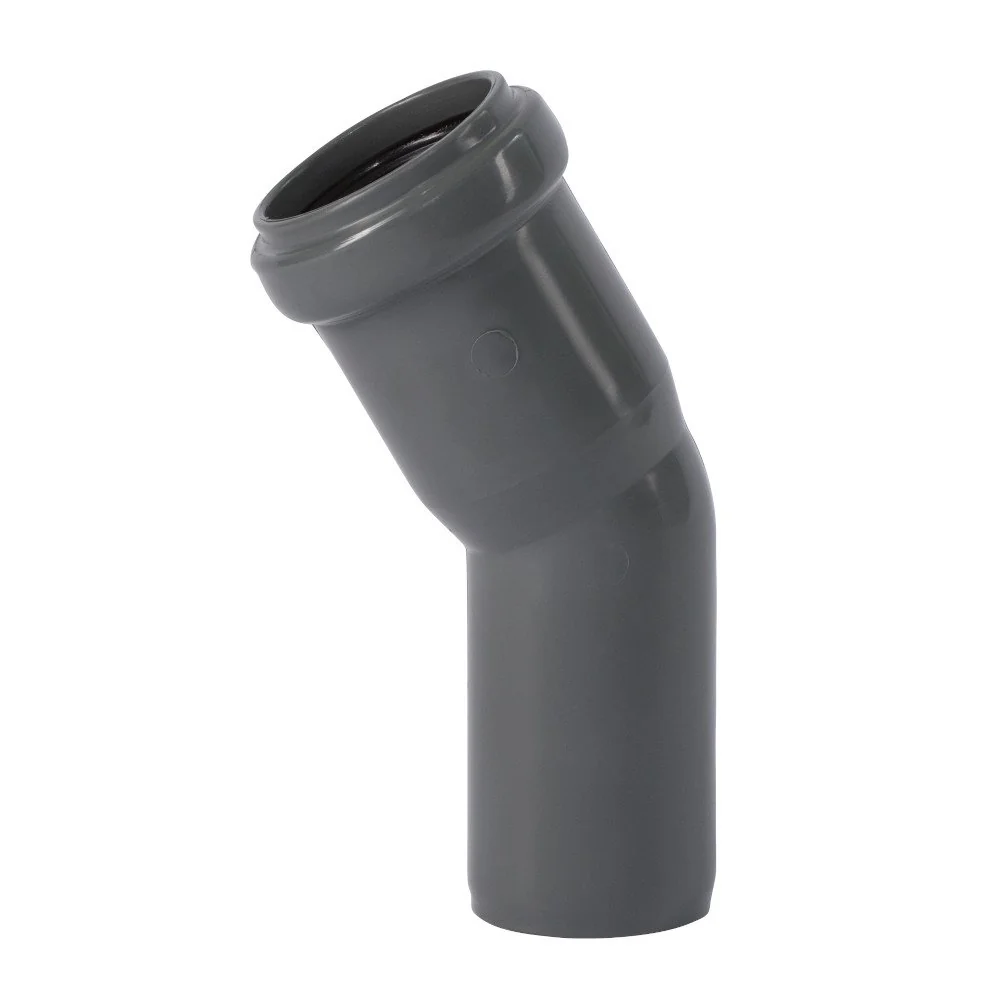

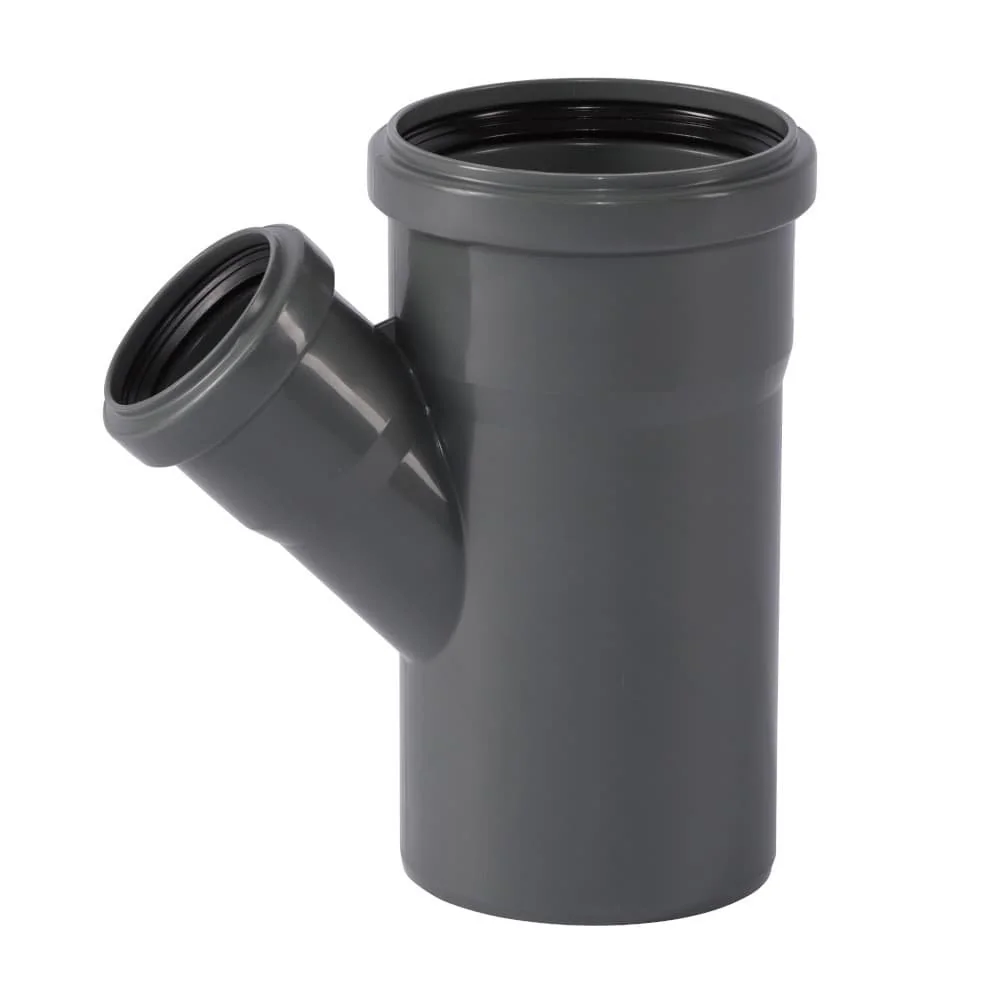

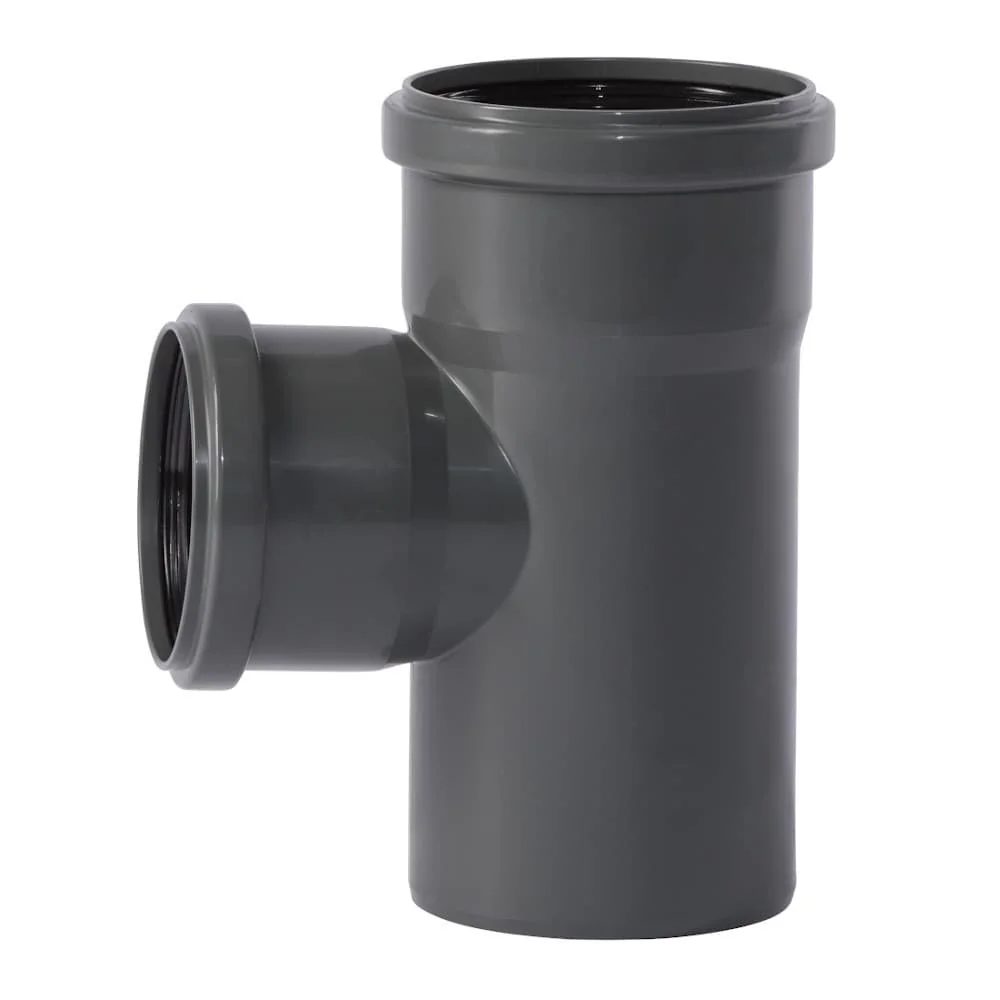

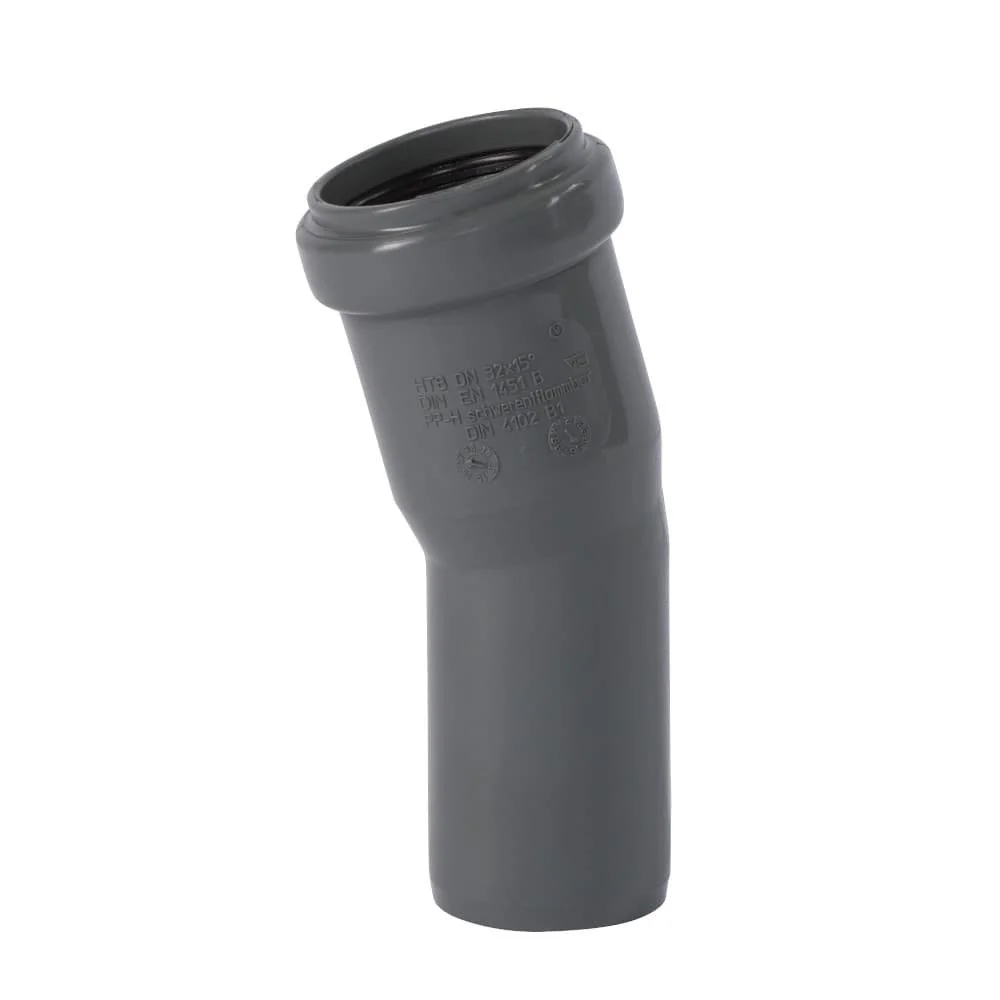

Die Bögen in der Auswahl werden mit unterschiedlichen Winkeln bezeichnet. Genannt sind 15 Grad, 30 Grad, 45 Grad und 67 Grad. Ein Bogen mit 15 Grad verändert die Richtung anders als ein Bogen mit 45 Grad; deshalb sollte der benötigte Winkel aus der Leitungsplanung kommen. Bei den Abzweigen erscheinen unter anderem 90/75 bei 45 Grad und 87 Grad, 90/50 bei 45 Grad und 87 Grad, 90/90 bei 87 Grad sowie ein Doppelabzweig DN/OD 90/90/90 bei 87 Grad. Zusätzlich ist ein HT Rohr Abzweig mit 90 Grad benannt.
Anschlussmaße daneben notieren
Schreiben Sie für jedes Formteil drei Angaben in die Skizze: Nennweite der Hauptleitung, Nennweite des Abgangs und Winkel. So lassen sich beispielsweise ein Abzweig 90/50 und ein Abzweig 90/75 auseinanderhalten. Beim Doppelabzweig kommt die dreifache Angabe 90/90/90 hinzu. Die Auswahl des Formteils sollte sich an diesen notierten Maßen orientieren, nicht nur an der allgemeinen Kategoriebezeichnung.
Muffen, Reduzierungen und Dichtungen
Bei den Verbindungsteilen geht es vor allem um die Stelle, an der Rohre verbunden, beendet oder auf eine andere Nennweite geführt werden. Die Produktnamen helfen bei der ersten Einordnung, ersetzen aber nicht den Abgleich mit dem vorhandenen System.

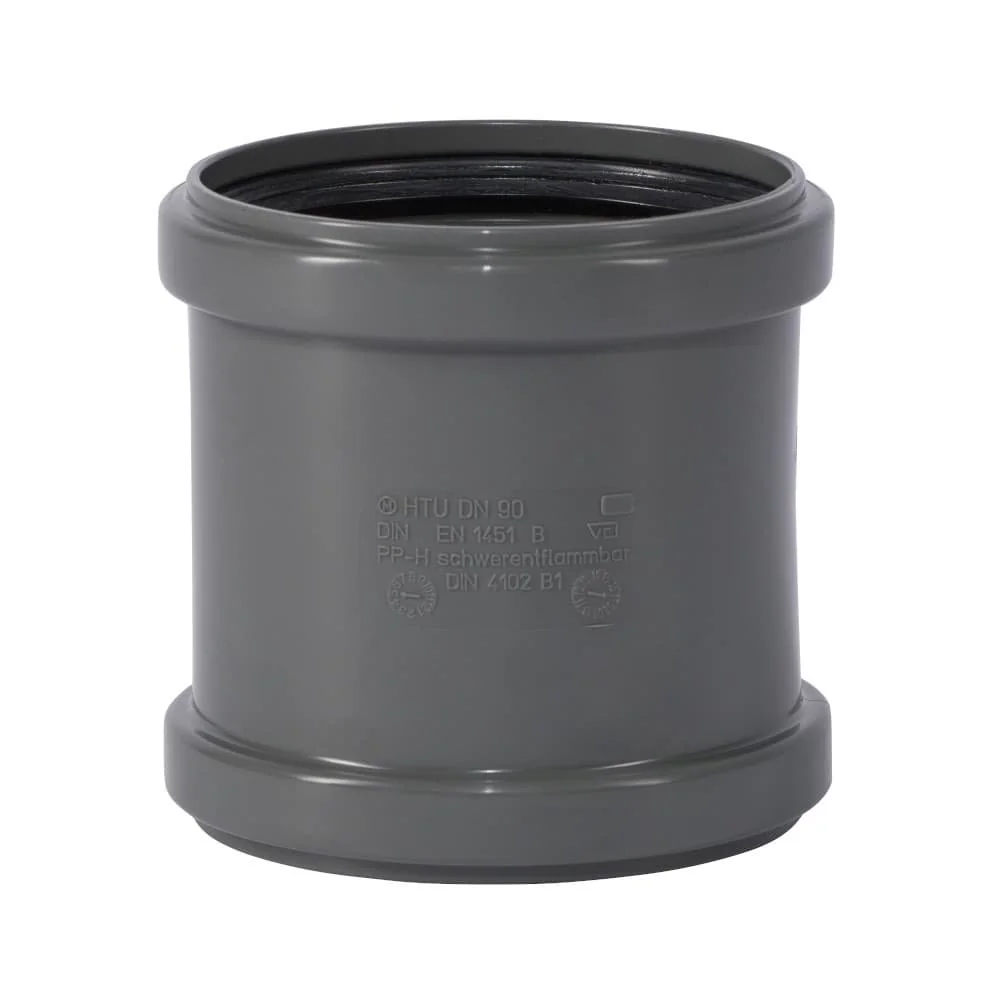

- Überschiebmuffe: Die HT Rohr Überschiebmuffe DN90 wird als Abwasserrohrverbinder geführt.
- Doppelmuffe: HTsafeMM ist als Doppelmuffe DN/OD 90 benannt.
- Muffenstopfen: HTsafeM Muffenstopfen DN/OD 90 ist für den Abschluss einer Muffenverbindung bezeichnet.

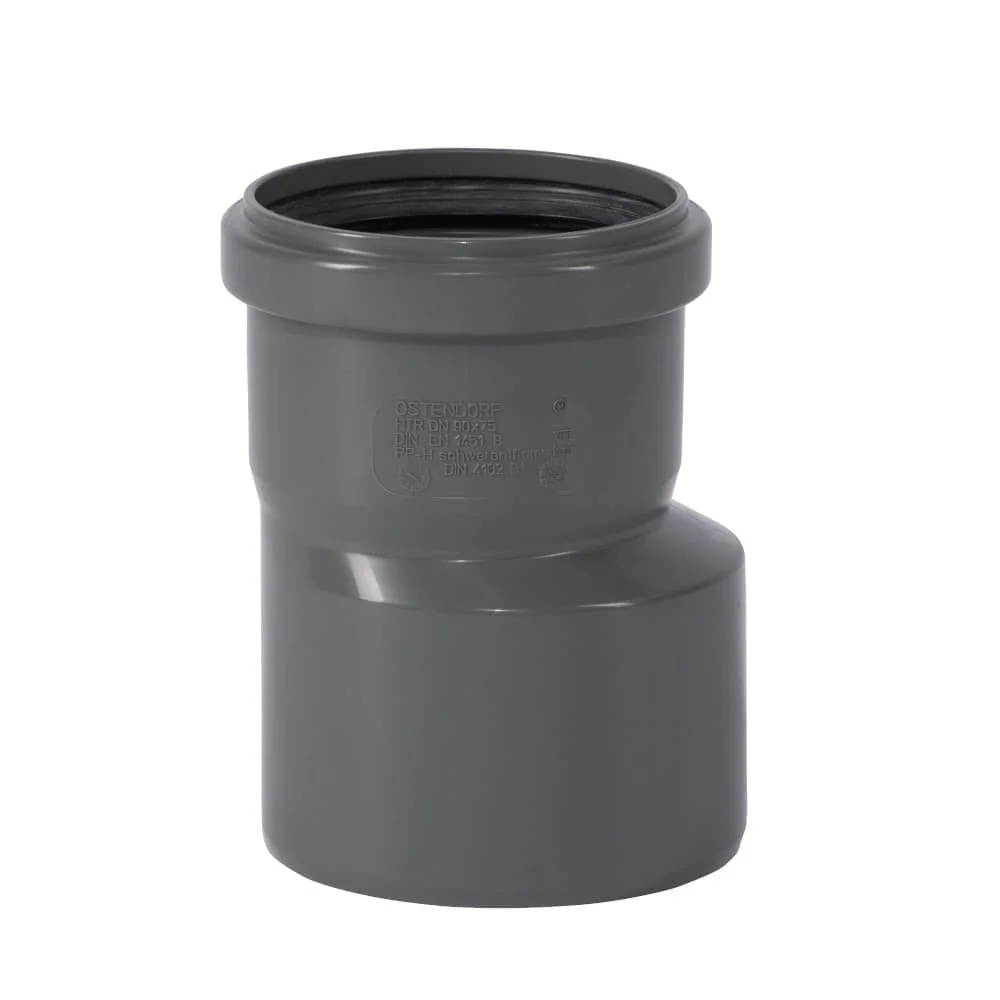

- Reduzierungen: Genannt sind 90/75, eine kurze Ausführung 90/50 und HTsafeR DN/OD 90/50.

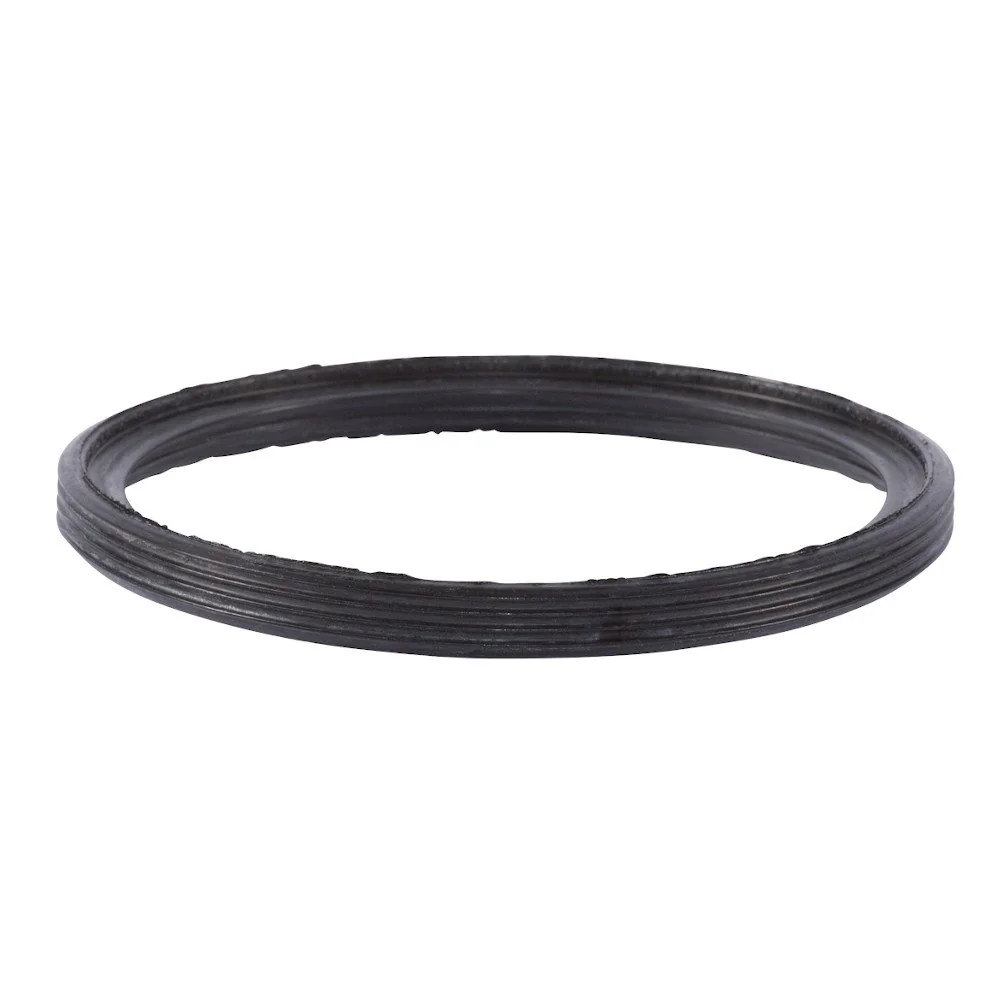

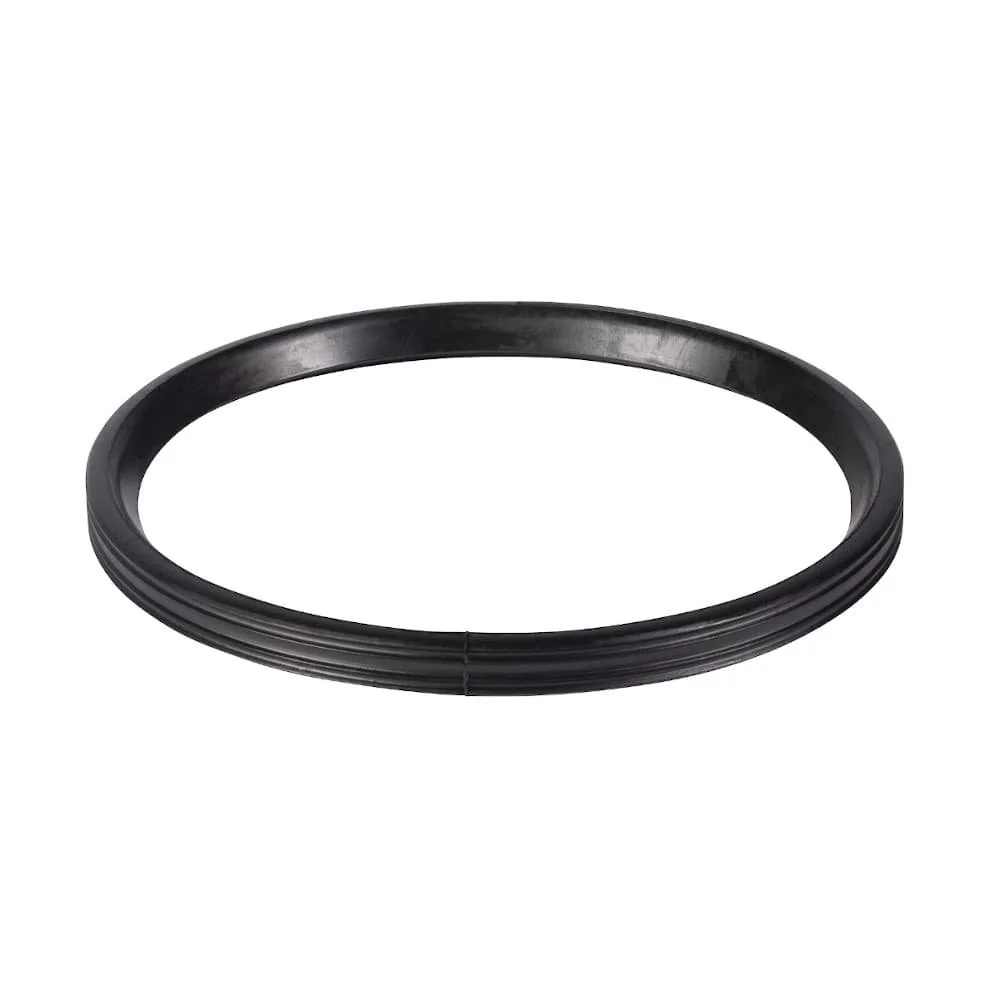

- Dichtungen: Neben der ölbeständigen NBR-Dichtung DN 90 gibt es einen Ersatzlippendichtring DN/OD 90 für HT/Skolan Safe.
Bei einer Dichtung ist der Einsatzfall aus der Artikelbezeichnung zu prüfen. Die Variante mit NBR und dem Hinweis ölbeständig ist nicht einfach mit jeder Dichtung gleichzusetzen. Bei den Reduzierungen entscheidet die genaue Kombination 90/75 oder 90/50. So bleibt die Materialliste an der geplanten Rohrverbindung ausgerichtet.
Nennweiten im Umfeld vergleichen
Der Blick auf benachbarte Nennweiten hilft, die Bezeichnung aus der Bestandsplanung einzuordnen. In der Umgebung dieser Kategorie sind DN/OD 50, 110, 125 und 160 als eigene Kategorien aufgeführt. Die Zahlen liegen unter oder über 90; daraus folgt zunächst nur die numerische Einordnung. Welche Nennweite für die konkrete Leitung verwendet wird, hängt von den vorhandenen Anschlüssen und der Planung ab.
Niedrigere Nennweite im Hausabflussrohrsystem.
Höhere Nennweite im selben System.
Höhere Nennweite für den Vergleich.
Höhere Nennweite für den Vergleich.
Vergleichen Sie die Beschriftung am vorhandenen Rohr mit der vorgesehenen Kategorie, bevor Sie Formteile kombinieren. Ein Wechsel der Nennweite braucht die dazugehörige Reduzierung oder eine dafür vorgesehene Verbindung. Die Nachbarkategorien dienen hier als Orientierung innerhalb des Hausabflussrohrsystems.
Montageplanung und Materialliste
Eine übersichtliche Materialliste beginnt mit einer Skizze. Markieren Sie gerade Teilstrecken, Richtungswechsel, Abzweige und Endpunkte. Messen Sie die benötigten Längen und schreiben Sie an jede Verbindungsstelle die Nennweite. Bei einem Abzweig kommen die Maße des Haupt- und Nebenanschlusses sowie der Winkel hinzu. So können Sie die Artikel nach Aufgabe sortieren, statt nur nach dem Begriff Rohr zu suchen.
Für die Montage von Kunststoffrohren mit Steckmuffen und Gummidichtringen ist in der Kategorie ein KG Rohr Gleitmittel mit 1000 ml Inhalt beschrieben. Ob es zur eigenen Verbindung passt, muss anhand der verwendeten Rohr- und Dichtungsart geprüft werden. Bei öligem Medium ist die als ölbeständig bezeichnete NBR-Dichtung DN 90 die abgegrenzte Variante im Sortiment. Bei den übrigen Verbindungen zählt die konkrete Dichtungsausführung des Artikels.
- Rohrlänge und geraden Abschnitt zuerst festlegen.
- Winkel und Anschlussmaße jedes Formteils in der Skizze festhalten.
- Reduzierungen nur mit der tatsächlich geplanten Kombination eintragen.
- Muffen, Stopfen, Dichtungen und Montagehilfe getrennt vom Rohrbedarf prüfen.
Häufige Fragen zu DN/OD 90
Welche Rohrlängen sind in der Kategorie genannt?
Bei HTsafeEM sind 150 mm, 750 mm, 1000 mm, 1500 mm und 2000 mm genannt. Ein weiteres HT Rohr DN 90 ist mit 500 mm beschrieben. Jede Länge gehört zur jeweiligen Produktvariante.
Wann wird ein Bogen statt eines Abzweigs gewählt?
Ein Bogen steht in der Materialplanung für einen Richtungswechsel. Ein Abzweig bringt einen zusätzlichen Anschluss in die Leitung. Entscheidend sind beim Bogen der Winkel und beim Abzweig zusätzlich Haupt- und Nebenmaß.
Wann kommt eine Reduzierung 90/75 oder 90/50 infrage?
Wenn die geplante Verbindung von 90 auf 75 oder 50 geführt wird. Die Artikel sind mit diesen Kombinationen bezeichnet; bei 90/50 gibt es auch eine kurze Ausführung. Prüfen Sie die Maße am Anschluss vor der Auswahl.
Welche Dichtung ist als ölbeständig bezeichnet?
Die Kategorie führt eine ölbeständige NBR-Dichtung DN 90 für Hausentwässerung und HT-Rohr. Diese Bezeichnung grenzt sie nach Dichtungsart und Nennweite von einem Ersatzlippendichtring DN/OD 90 ab.
Ist das KG Rohr Gleitmittel ein Rohr der Nennweite DN/OD 90?
Nein. Es ist als Montageprodukt mit 1000 ml Inhalt beschrieben. Die Produktbeschreibung nennt Kunststoffrohre mit Steckmuffen und Gummidichtringen als Anwendungsbereich; eine DN/OD-90-Rohrlänge ist damit nicht gemeint.
Kurzcheck vor der Auswahl
Notieren Sie Nennweite, Rohrlänge, Winkel, Anschlusskombination und Dichtungsart getrennt. Ordnen Sie danach Rohr, Formteile und Montagehilfe zu. So bleibt nachvollziehbar, welche Variante zu welchem Abschnitt der DN/OD-90-Planung gehört.
