KFZ Stecker
Verbindungsteile für die Autoelektronik: Lötverbinder, Flachstecker-Gehäuse, Kabelschuhe, Einbausteckdosen und Sicherungs-Sortimente. Die Auswahl richtet sich nach Bauform, Spannung, Stromstärke, Anschlussart und den angegebenen Maßen.
KFZ Stecker passend zur Aufgabe auswählen
KFZ Stecker verbinden Leitungen, schaffen einen Anschluss an einem Einbaupunkt oder gehören zu einem Sicherungs-Sortiment. In dieser Kategorie stehen deshalb mehrere Bauformen nebeneinander: Lötverbinder für Kabelenden, Flachstecker-Gehäuse und Kabelschuhe für Steck- und Crimpverbindungen, eine 2-polige Einbausteckdose sowie Sicherungen in verschiedenen Ausführungen.
Die erste Entscheidung betrifft die Aufgabe. Für eine Kabelreparatur mit Wärmebehandlung kommen Lötverbinder infrage. Für getrennte Steckkontakte sind Flachstecker, Flachsteckhülsen und passende Gehäuse relevant. Kabelschuhe ordnen sich nach Anschlussform, Farbe und Kabelquerschnitt. Eine Einbausteckdose wird dagegen nach Spannung, Stromstärke, Polzahl und Einbaumaßen ausgewählt. Bei Sicherungen zählen vor allem Bauform und Amperezahl.
Verbindung, Steckplatz oder Absicherung?
Die Produktbezeichnungen ordnen die Auswahl: Lötverbinder und Verbindersätze für Leitungen, Gehäuse-Sets für mehrere Pin-Anordnungen und Sicherungs-Sortimente für Stromstärken. Damit bleibt der Arbeitsschritt der zentrale Vergleichspunkt.
Lötverbinder für Kabelenden
Die Lötverbinder-Sortimente kombinieren Lötzinn und Schrumpfschlauch in einem Verbinder. Beim 30-teiligen Sortiment sind ein transparenter Schrumpfschlauch sowie ein Farb- und Lötzinnring genannt; Löten und Schrumpfen erfolgen durch Erhitzen. Die Teile liegen in einem Sortimentskasten, der angegebene Temperaturbereich reicht von -55 bis +125 °C.

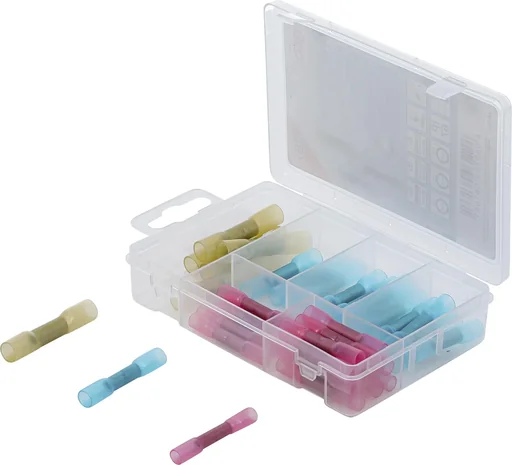

Die 36-teilige Variante enthält rote, blaue und gelbe Lötverbinder. Für rote und blaue Ausführungen sind 38 mm Länge sowie unterschiedliche Innen- und Außendurchmesser angegeben. Zusätzlich nennt die Produktkarte -55 bis +125 °C, IP67 und 80 g. Verglichen werden daher Größe, Stückelung und technische Angaben.
Drei Produktbeispiele nach Anschlussart

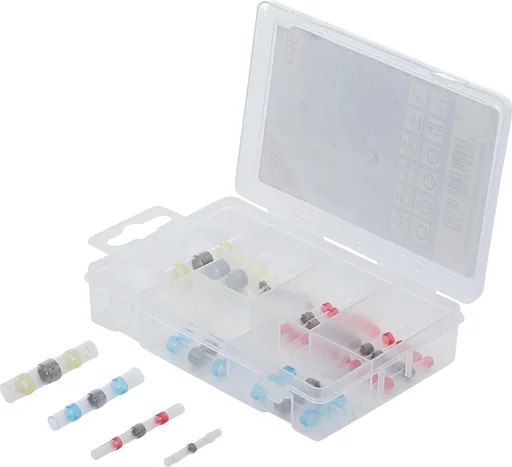

Lötverbinder-Sortiment 30-teilig
Mit transparentem Schrumpfschlauch, Farb- und Lötzinnring, Sortimentskasten und dem Temperaturbereich von -55 bis +125 °C.
Einbausteckdose 12 V + 24 V Metall 2 polig
2-polige Metallausführung mit Gewinde und Mutter für 12- und 24-Volt-Anlagen; angegeben sind bis 16 A bei 12 V und bis 8 A bei 24 V.
Kabelschuh-Sortiment, 360-teilig
Das Sortiment ist mit 360 Teilen und einem Gewicht von 430 g angegeben. Enthalten sind unter anderem Stossverbinder für 0,5–1,5 mm², 1,5–2,5 mm² und 4–6 mm².
Steckdosen und Flachstecker-Gehäuse

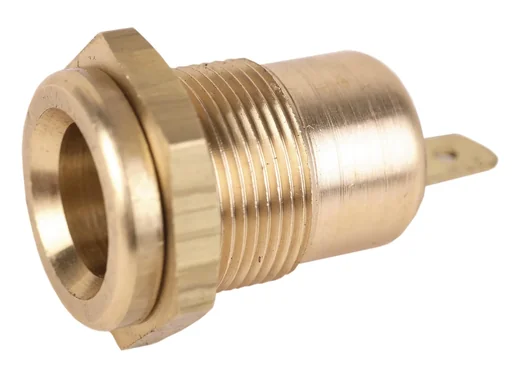

Die Einbausteckdose ist 2-polig, aus Metall und für 12-V- sowie 24-V-Anlagen beschrieben. Angegeben sind bis 16 A bei 12 V und bis 8 A bei 24 V. Der Außendurchmesser beträgt 20 mm, der Innendurchmesser 12,2 mm, am Gewinde 17,3 mm; die Länge ist 28,8 mm. Unterhalb des Gewindes sind 16 mm, die Gewindelänge 13,3 mm und die Anschlusszungen 6,3 mm genannt.

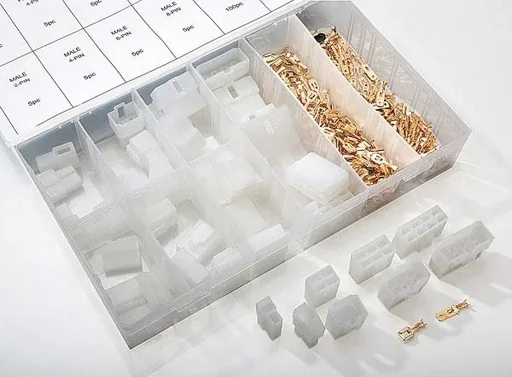

Das Flachstecker-Gehäuse-Set umfasst Gehäuse mit 2, 4, 6 und 8 Pins, jeweils als Female- und Male-Ausführung. Je Variante sind fünf Gehäuse genannt. Dazu kommen 100 Flachsteckhülsen (Female) und 100 Flachstecker (Male). Diese Aufteilung ist für die Wahl der Pin-Anzahl und der Kontaktseite wichtiger als eine pauschale Bezeichnung wie „Stecker-Set“.
Sicherungen nach Bauform und Stromstärke

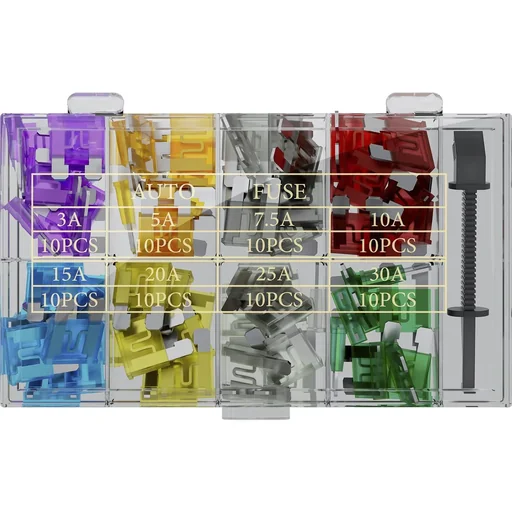

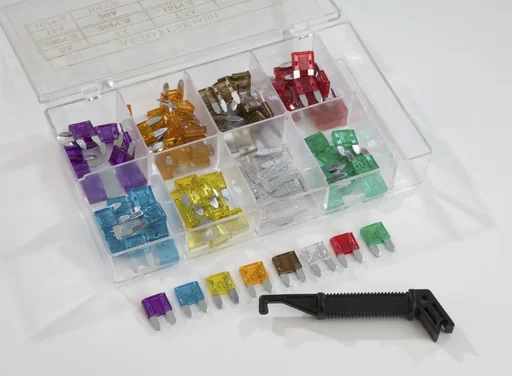

Bei den Flachsicherungs-Sortimenten unterscheiden sich Umfang und Stromstufen. Das Kfz-Sicherungs-Sortiment enthält je zehn Stück mit 3 A, 5 A, 7,5 A, 10 A, 15 A, 20 A, 25 A und 30 A sowie einen Sicherungszieher. Die Maße der Flachsicherungen sind mit 19,1 × 5,1 × 18,5 mm angegeben. Das Mini-Flachsicherungs-Set enthält 100 Stück der Stromstärken 3, 5, 7,5, 10, 15, 20, 25 und 30 A sowie eine Abziehvorrichtung für Glas- und KFZ-Sicherungen.

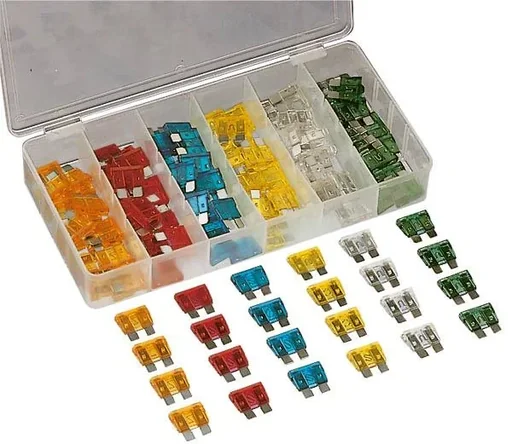

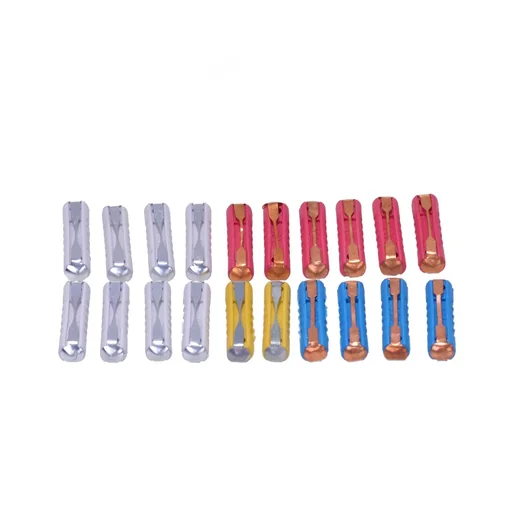

Das 120-teilige Autoflachsteck-Sortiment verteilt sich auf jeweils 20 Stück mit 5, 10, 15, 20, 25 und 30 A und wird im Kunststoff-Sortimentskasten beschrieben. Für ältere Fahrzeuge ist das Torpedosicherungs-Set vorgesehen; es umfasst 20 Stück mit 5 A, 8 A, 16 A und 25 A. Die Bauform und die benötigte Amperezahl sind daher die maßgeblichen Vergleichspunkte.
Kabelschuhe und Verbindersätze

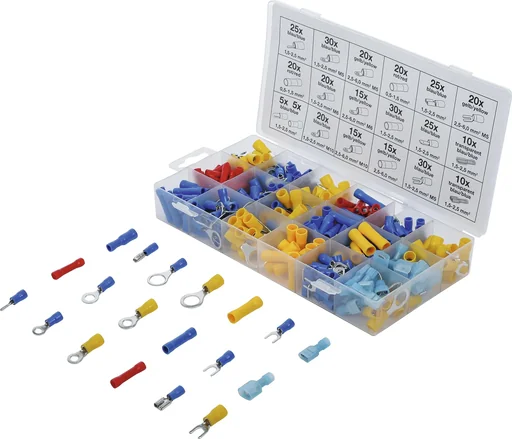

Das Kabelschuh-Sortiment deckt mehrere Anschlussformen ab. In der Produktkarte werden Stossverbinder, Flachstecker, Flachsteckhülsen, Rundstecker, Rundsteckhülsen sowie Ring- und Gabel-Kabelschuhe genannt. Bei den sichtbaren Angaben reichen die Kabelquerschnitte der Stossverbinder von 0,5–1,5 mm² über 1,5–2,5 mm² bis 4–6 mm². Für Ring-Kabelschuhe sind Bohrungsdurchmesser von 5, 6 und 10 mm aufgeführt. Der Kfz Verbindersatz ist in der Produktbezeichnung mit 600 Teilen ausgewiesen und richtet sich damit an einen größeren Teilebedarf.
Technische Angaben vor der Auswahl vergleichen
Für die Einbausteckdose zählen Spannung, Stromstärke, Polzahl und Einbaumaße. Bei Gehäusen ist die Pin-Anordnung mit Female- oder Male-Ausführung entscheidend. Bei Kabelschuhen und Lötverbindern zählen Kabelquerschnitt und Verbindergröße, bei Sicherungen Bauform und Amperezahl. Temperaturbereich und Schutzklasse sind nur dort relevant, wo sie genannt werden: Die Lötverbinder-Sortimente sind mit -55 bis +125 °C angegeben; die 36-teilige Variante zusätzlich mit IP67.
Häufige Fragen zu KFZ Steckern
Welche Lötverbinder-Sortimente gibt es?
Es gibt ein 30-teiliges und ein 36-teiliges Sortiment. Beide werden mit transparentem Schrumpfschlauch sowie Farb- und Lötzinnring beschrieben und sind für das gleichzeitige Löten und Schrumpfen durch Erhitzen vorgesehen. Für die 36-teilige Variante sind außerdem IP67 und 80 g angegeben.
Welche Werte hat die 2-polige Einbausteckdose?
Die Metall-Einbausteckdose ist für 12 V und 24 V Anlagen beschrieben. Angegeben sind bis 16 A bei 12 V und bis 8 A bei 24 V. Der Außendurchmesser beträgt 20 mm, die Länge 28,8 mm; Gewinde und Mutter gehören zur Ausführung.
Welche Sicherung ist für ältere Fahrzeuge beschrieben?
Das Torpedosicherungs-Set wird für ältere Fahrzeuge beziehungsweise Oldtimer genannt. Es enthält 20 Stück mit 5 A, 8 A, 16 A und 25 A. Die Flachsicherungs-Sortimente gehören zu einer anderen Bauform.
Worin unterscheiden sich die Flachsicherungs-Sortimente?
Das 81-teilige Sortiment nennt 3 bis 30 A in acht Stufen und einen Sicherungszieher. Das Mini-Set umfasst 100 Stück in neun Stufen sowie eine Abziehvorrichtung. Das 120-teilige Sortiment enthält jeweils 20 Stück mit 5 bis 30 A in sechs Stufen.
