Autoelektronik

Autoelektronik nach Aufgabe und Bordnetz auswählen

Autoelektronik umfasst hier mehrere klar getrennte Aufgaben: Fehlercodes auslesen, Spannungen umwandeln, Leitungen verbinden, Stromkreise mit Sicherungen bestücken, den Bereich hinter dem Fahrzeug beobachten und Temperaturen messen. Für die Auswahl zählen deshalb zuerst die Aufgabe und die Versorgung im Fahrzeug. Bei Wandlern und Wechselrichtern stehen 12 Volt oder 24 Volt, die Ausgangsleistung sowie Steckdosen und USB-Anschlüsse im Vordergrund. Bei Diagnosegeräten unterscheiden sich Protokolle, Anzeige und Datenübertragung. Steckgehäuse, Flachstecker und Lötverbinder werden dagegen nach Verbindungstyp und Ausführung geordnet.

Die technischen Angaben zeigen, warum die Bezeichnung allein nicht als Auswahlkriterium genügt: Ein 24-Volt-Wechselrichter mit 600 Watt arbeitet in einer anderen Konstellation als ein 12-Volt-Modell mit 3.000 Watt. Auch bei Sicherungen gibt es unterschiedliche Bauformen und Stromstärken. Die folgenden Abschnitte verbinden deshalb die Aufgaben mit den konkret genannten Spannungen, Leistungen, Anschlüssen und Messbereichen.

Diagnosegeräte für Fehlercodes und Live-Daten

OBD-Diagnose: Funktionsumfang vergleichen

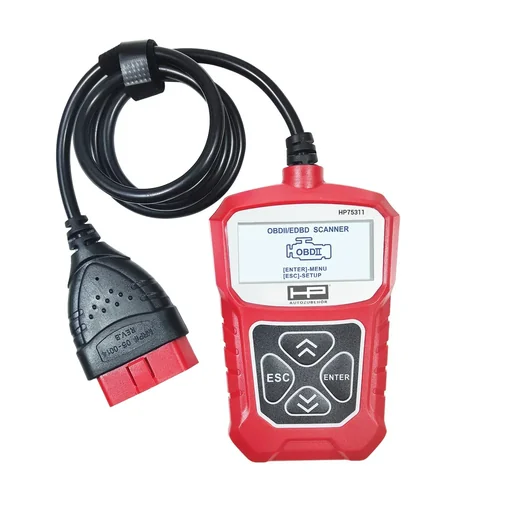

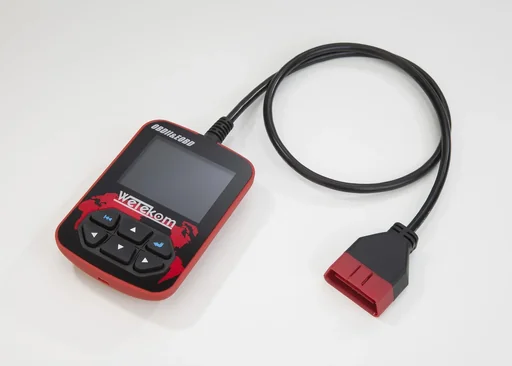

OBD-II-Geräte decken unterschiedliche Arbeitsweisen ab. Das OBD II Diagnose Gerät liest Fehlercodes und deren Definitionen, löscht Codes und setzt den Monitor zurück. Als Live-Daten werden unter anderem Motordrehzahl, Fahrzeuggeschwindigkeit, Kühlmitteltemperatur und Luftmasse genannt. Der OBDII Diagnose Scanner mit Farbdisplay liest und löscht allgemeine sowie herstellerspezifische Diagnosefehler-Codes, liest die VIN und stellt mehr als 9.000 Fehlercodes bereit. Für diesen Scanner sind Fahrzeuge ab Baujahr 2000 mit Benzinmotor beziehungsweise ab 2003 mit Dieselmotor aufgeführt, sofern eine OBD-II-Buchse vorhanden ist.

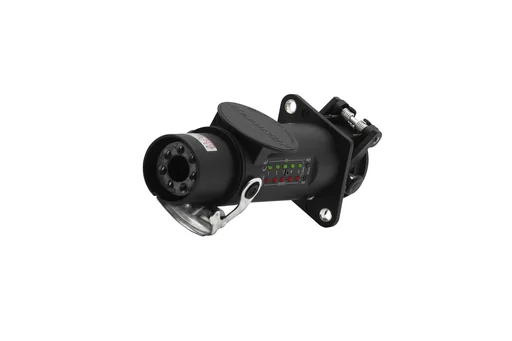

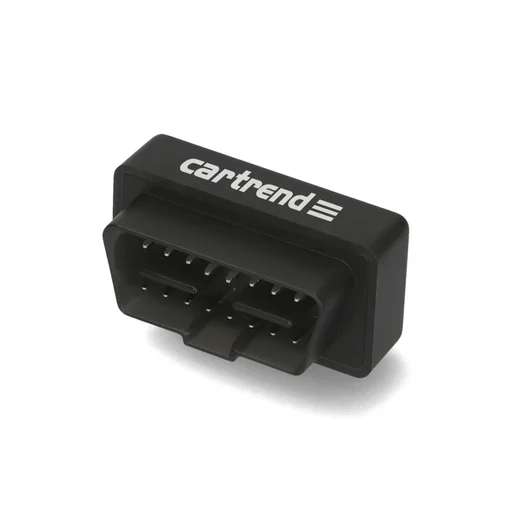

Das OBDII Diagnosegerät - Wi-Fi überträgt Daten per Wi-Fi, wird über eine App gesteuert und zeigt Live-Daten. Als Versorgung sind 8 bis 16 Volt DC über die OBD-Schnittstelle aufgeführt. Damit unterscheiden sich direkte Gerätebedienung, Farbdisplay und App-Anbindung klar voneinander. Für die Lastwagen- und Trailerdiagnose ist der ABS / EBS Tester 24 Volt anders ausgerichtet: Er prüft eine ISO-7638-Steckdose, die Trailer-Leitung und die ABS-Funktion auf kurze oder offene Stromkreise; das Ergebnis wird über grüne und rote LEDs angezeigt.

Prüfen mit Messgerät und Endoskop

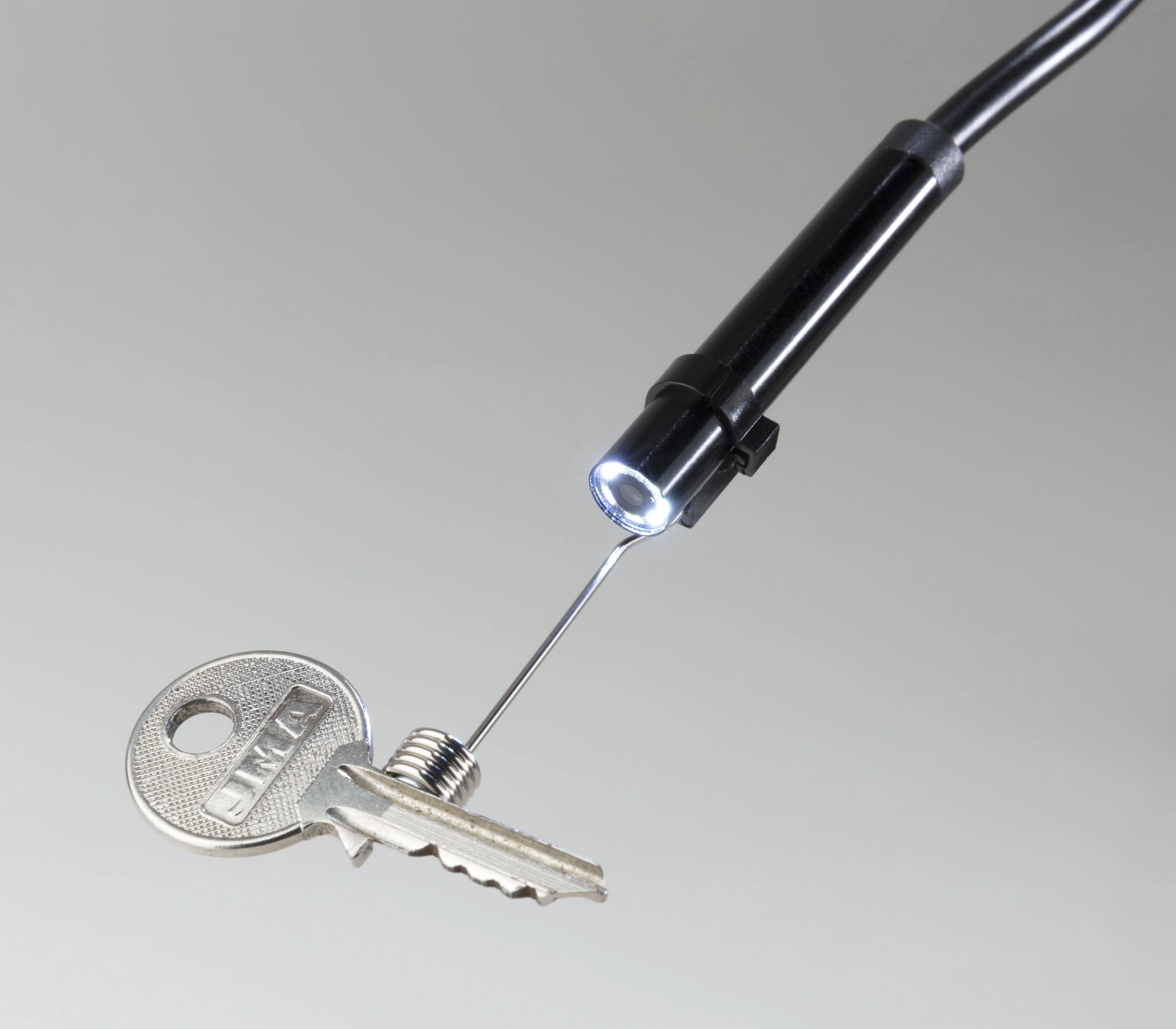

Eine Kfz-Prüflampe 6 - 24 V und die Multifunktions - Prüflampe 6 - 24 Volt nennen die jeweilige Spannungsgrenze bereits in der Produktbezeichnung. Sie stehen damit für eine andere Aufgabe als OBD-Geräte, die über die Diagnosebuchse arbeiten. Die LCD Endoscope-Kamera ergänzt die elektrische Diagnose um eine Sichtprüfung an schwer zugänglichen Stellen. Ihre technische Ausstattung wird weiter unten nach Display, Kamerakopf, Sonde und Aufzeichnung geordnet.

Wechselrichter und Spannungswandler unterscheiden

12 Volt und 24 Volt als erste Auswahlachse

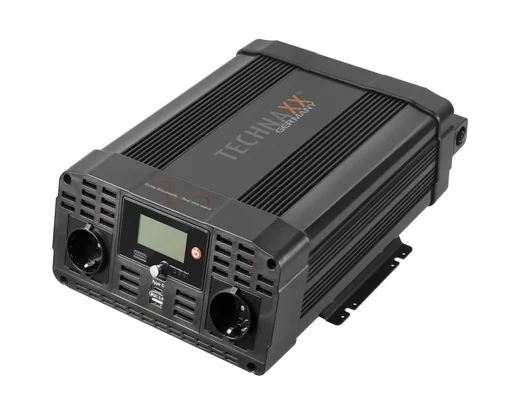

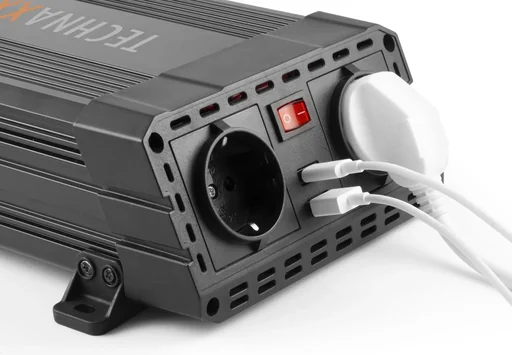

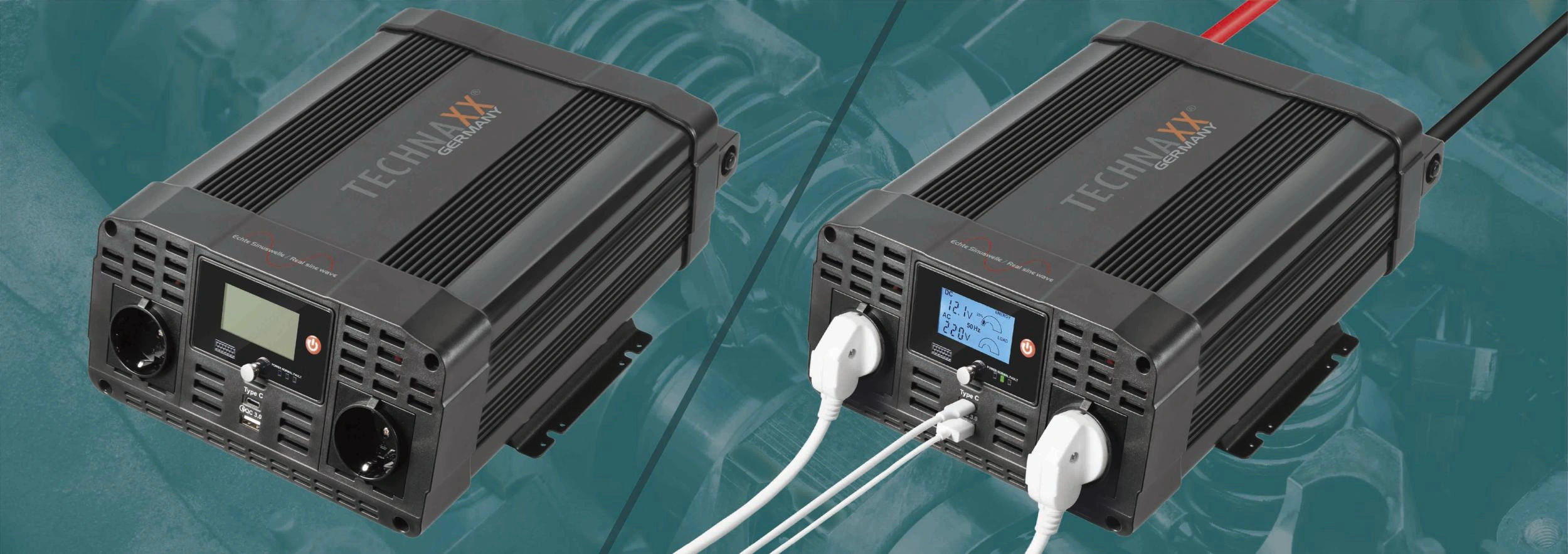

Der Wechselrichter TE19 600W 24V ist die 24-Volt-Variante mit zwei 230-Volt-Steckdosen, zwei USB-Anschlüssen bis maximal 3 A sowie 600 Watt kontinuierlicher und 1.200 Watt Spitzenleistung. Der Wechselrichter 3000W Sinus TE23 ist für den mobilen Einsatz über einen 12-Volt-Anschluss beschrieben. Er nennt 3.000 Watt kontinuierliche und 4.000 Watt Spitzenleistung, zwei 230-Volt-Schutzkontaktsteckdosen sowie USB-A QC3.0 und Typ C mit zusammen maximal 6 A.

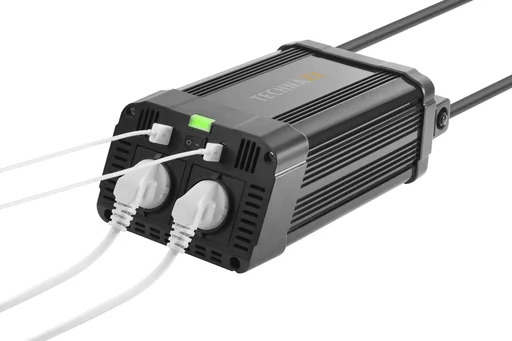

Der Wechselrichter 1200W TE16 wandelt 12 Volt DC in 230 Volt AC, verfügt über zwei 230-Volt-Steckdosen und zwei 5-Volt-USB-Anschlüsse mit zusammen maximal 3,1 A; als Signalform ist eine modifizierte Sinuswelle aufgeführt. Beim Wechselrichter, Sinus TE22, 2000 Watt sind zwei 230-Volt-Steckdosen, zwei USB-Anschlüsse bis 6 A sowie 2.000 Watt kontinuierliche und 4.000 Watt Spitzenleistung genannt. Die Eingangsseite, die Dauer- und Spitzenleistung, die Zahl der Ausgänge und die Signalform bilden damit getrennte Auswahlpunkte.

Spannung reduzieren oder aus dem Netz wandeln

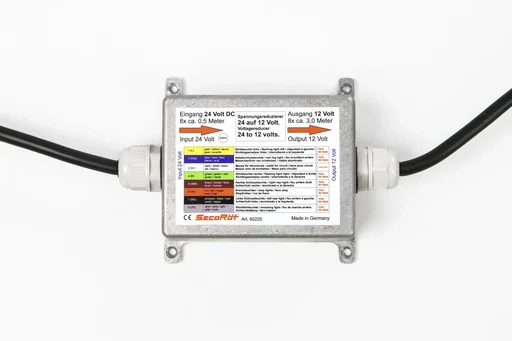

Der Spannungsreduzierer 24-12 Volt Festeinbau Alu Gehäuse ist zur Versorgung von 12-Volt-Anhängerbeleuchtung aus einem 24-Volt-Bordnetz beschrieben. Er hat ein Alu-Gehäuse, sieben getrennte Kreise und eine achtpolige Ausführung mit sieben Plus- und einer Minusleitung. IP64 sowie Kurzschluss- und Überlastungsschutz sind als technische Angaben genannt. Für eine 24Vdc-zu-12Vdc-Wandlung ist der 10A Spannungswandler 24Vdc zu 12Vdc benannt. Der Spannungswandler 230 Volt auf 12 Volt wandelt 230 V AC in 12 V DC, nennt 0,5 A Ausgangsstrom und hat einen Eurostecker. Diese Angaben trennen Festeinbau am 24-Volt-Bordnetz, 10-A-Wandlung und Netzadapter.

Steckverbindungen und Sicherungen ordnen

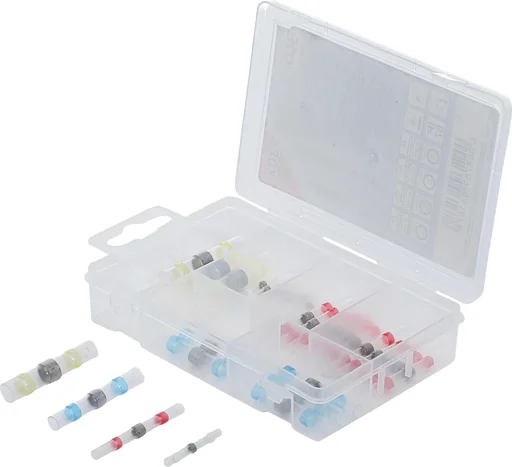

Beim Lötverbinder-Sortiment 30-teilig erfolgen Löten und Schrumpfen durch Erhitzen gleichzeitig. Genannt werden ein transparenter Schrumpfschlauch mit Farb- und Lötzinnring, ein Sortimentskasten sowie ein Temperaturbereich von -55 bis +125 °C. Das Lötverbinder-Sortiment 36-teilig steht als weitere im Sortiment gelistete Ausführung. Beide Namen ordnen die Verbinder nach der jeweiligen Stückzahl; die beschriebenen technischen Angaben liegen für die 30-teilige Variante vor.

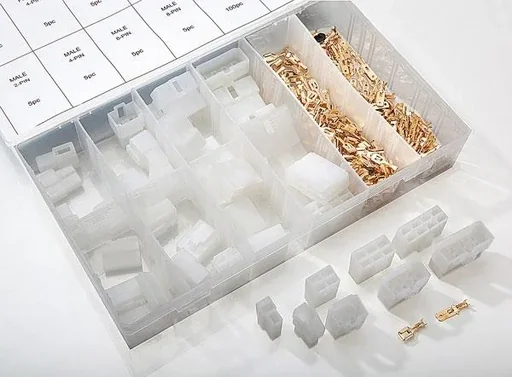

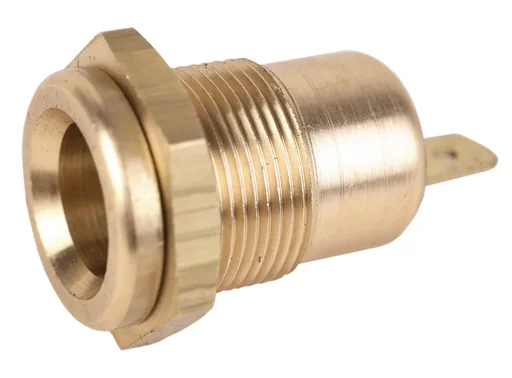

Das Flachstecker Gehäuse Set, 240-teilig, mit Flachstecker enthält je fünf Gehäuse in 2 Pin, 4 Pin, 6 Pin und 8 Pin als Female und Male. Dazu kommen 100 Flachsteckhülsen (Female) und 100 Flachstecker (Male). Die Einbausteckdose 12 V + 24 V Metall 2 polig ist für 12-Volt- und 24-Volt-Anlagen ausgelegt, in Metallausführung und bis 16 A bei 12 V beziehungsweise bis 8 A bei 24 V belastbar. Für den Einbau nennt die Produktkarte unter anderem 20 mm Außendurchmesser, 12,2 mm Innendurchmesser und 28,8 mm Länge.

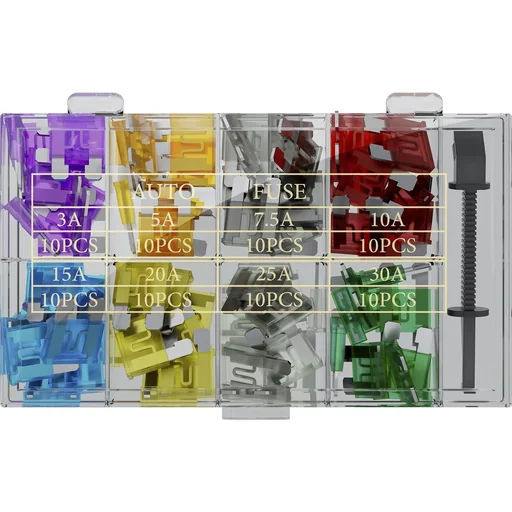

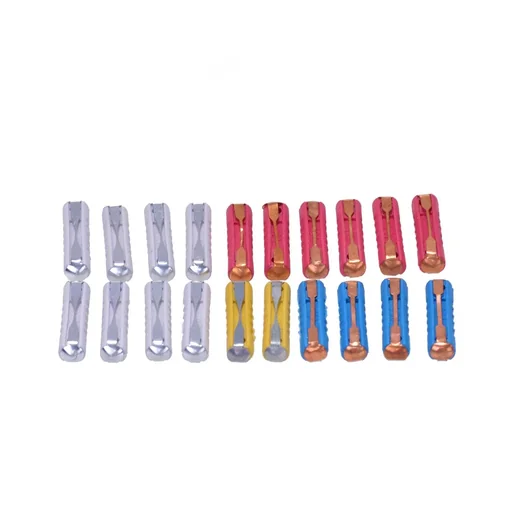

Beim Kfz-Sicherungs-Sortiment, 81-teilig, sind je 10 Stück mit 3 A, 5 A, 7,5 A, 10 A, 15 A, 20 A, 25 A und 30 A aufgeführt; ein Sicherungszieher gehört dazu. Die Maße der Flachsicherungen betragen 19,1 x 5,1 x 18,5 mm. Das Torpedosicherungs-Set, 20-teilig, nennt 5 bis 25 A und enthält 5-A-, 8-A-, 16-A- und 25-A-Ausführungen; die Beschreibung ordnet es älteren Fahrzeugen zu. So lassen sich Bauform, Stromstärke und Einsatzzusammenhang getrennt betrachten.

Rückfahrkamera, Endoskop und Temperaturmessung

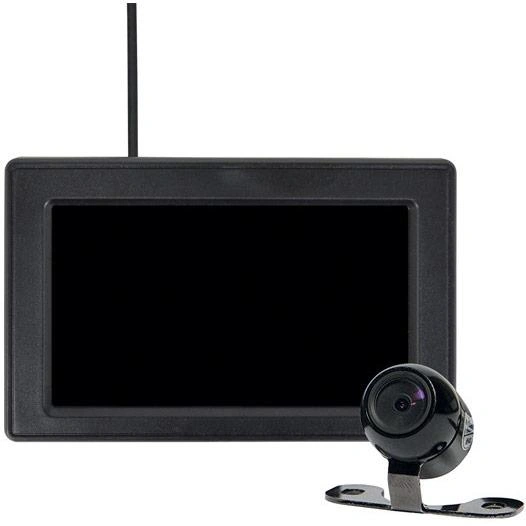

Bei Rückfahrkameras stehen in der Auswahl eine Drahtlose Rückfahrkamera + monitor, ein WIFI Rückfahrkamerasystem und eine 7"-System Basic Kamera - schwarz. Die Unterkategorie bündelt damit Kamerasysteme für den Blick hinter das Fahrzeug. Zusätzliche Angaben zu Auflösung, Montage oder Bildwinkel werden nur dort verwendet, wo sie in den Produktfakten beschrieben sind.

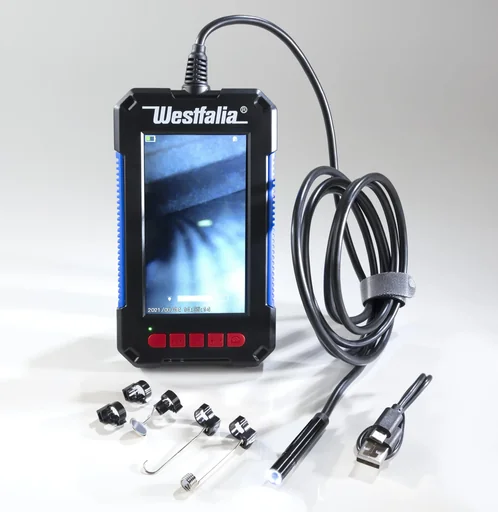

Die LCD Endoscope-Kamera besitzt ein 4,3-Zoll- beziehungsweise 10,92-cm-Farb-LCD-Display, einen Kamerakopf mit 8 mm Durchmesser und einen Sichtwinkel von 70°. Die Auflösung ist mit 1.920 x 1.080 P bei 30 FPS angegeben. Zum Lieferumfang gehören Haken-, Magnet- und Spiegelaufsatz; Bilder und Videoaufzeichnungen können auf einer SD-Speicherkarte bis 32 GB gespeichert werden. Die halbsteife Sonde ist 185 cm lang, der Schärfebereich reicht von 4 bis 500 cm, und die genannte Benutzungszeit beträgt 5 bis 7 Stunden.

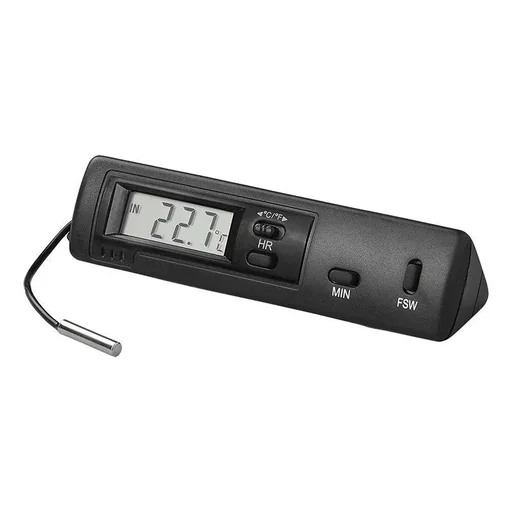

Das Innen- und Außen-Thermometer arbeitet mit einem Wahlschalter für Innen- oder Außentemperatur und einem Außentemperatursensor. Der Außenmessbereich reicht von -50 °C bis +70 °C, innen sind -10 °C bis +50 °C genannt. Zur Ausstattung gehören eine Befestigung mit doppelseitigem Klebeband, ein 3 m langes Sensorkabel und eine AAA-Batterie mit 1,5 Volt. Die Abmessungen betragen ungefähr 137 x 45 x 30 mm.

Drei Produkte mit klaren Eckdaten

Die folgenden Karten zeigen drei unterschiedliche Aufgabenbereiche. Bild, Produktname und Zielseite gehören jeweils zusammen.

Lötverbinder-Sortiment 30-teilig

Gleichzeitiges Löten und Schrumpfen durch Erhitzen, Sortimentskasten und Temperaturbereich von -55 bis +125 °C.

LCD Endoscope-Kamera

4,3-Zoll-Farb-LCD, 8-mm-Kamerakopf und 185-cm-halbsteife Sonde mit Aufzeichnung auf SD-Karte bis 32 GB.

Wechselrichter 3000W Sinus TE23

12-Volt-Anschluss, 3.000 Watt kontinuierliche und 4.000 Watt Spitzenleistung, zwei 230-Volt-Steckdosen und USB-A sowie Typ C.

Unterkategorien für die weitere Auswahl

Die vier Unterkategorien teilen die Autoelektronik nach ihrer Hauptaufgabe. Die Karten führen jeweils direkt in den passenden Bereich.

Häufige Fragen zur Autoelektronik

Angrenzende Fahrzeugbereiche und Lesetipps

Für Arbeiten rund um das Fahrzeug schließen die angrenzenden Sortimente unterschiedliche Themen an die Autoelektronik an. Anhängerkupplungen und Beleuchtung Auto betreffen den Fahrzeugaufbau, Batterieladegeräte und Starthilfen die Energieversorgung. Carports und Autoabdeckungen gehören zum Abstellen und Abdecken des Fahrzeugs.
