DN/OD 125 Kanalrohrsystem
Rohre, Bögen, Abzweige, Muffen und Dichtungen mit der Kennzeichnung DN/OD 125 für die Zusammenstellung eines Kanalrohrsystems.
DN/OD 125 im Kanalrohrsystem
Die Kategorie DN/OD 125 bündelt gerade KG-Rohre, Bögen, Abzweige, Muffen, Dichtungen sowie Bauteile für Reinigung und Abschluss. Der gemeinsame Bezug ist die Kennzeichnung DN/OD 125 beziehungsweise DN 125 in den Produktnamen. Für die Zusammenstellung zählt deshalb nicht nur die Rohrbezeichnung, sondern auch die Ausführung des jeweiligen Formstücks: der Winkel bei Bögen, die Anschlusskombination bei Abzweigen und Reduktionen sowie die Bauform bei Muffen und Anschlüssen. Die Produktnamen nennen außerdem einzelne Angaben wie SN 4, PVC oder PVC-U, NBR, 2000 mm und 125/110. Diese Merkmale gehören zu unterschiedlichen Auswahlachsen und sollten getrennt betrachtet werden. So bleibt die Suche auf die angegebene Geometrie, Abmessung und Anschlussform des jeweiligen Bauteils ausgerichtet.
Ein sinnvoller Vergleich beginnt mit der Aufgabe im Leitungsverlauf. Gerade Rohrstrecken werden nach der genannten Rohrlänge und der angegebenen Kennzeichnung eingeordnet. Formstücke ändern die Richtung, führen einen weiteren Rohrstrang zusammen oder verbinden unterschiedliche Anschlussbezeichnungen. Dichtungen, Stopfen und Kappen beziehen sich dagegen auf Abdichtung oder Abschluss. Die folgenden Abschnitte ordnen diese Varianten nach den Merkmalen, die in den Produktnamen und Produktkarten tatsächlich genannt sind.
Gerade Rohrstrecken und Rohrklassen
Maß und Bezeichnung der geraden Rohre

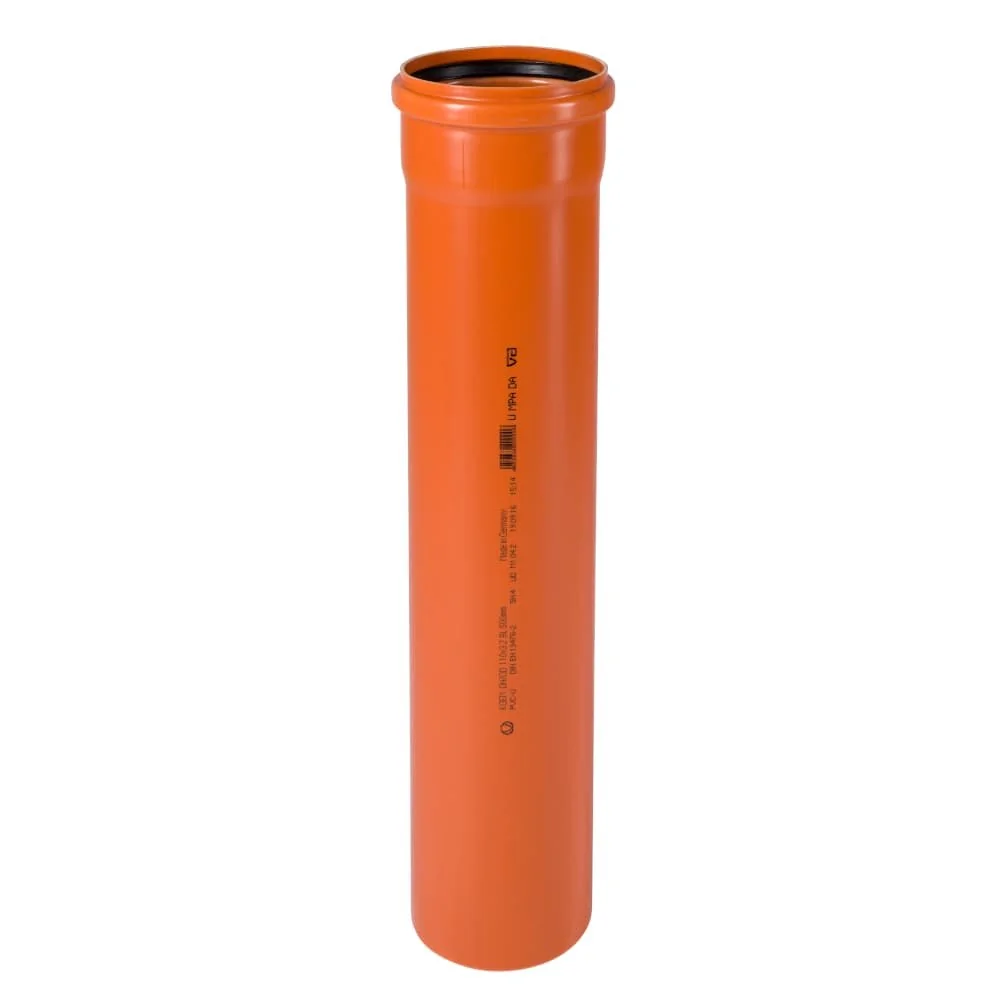

Für eine gerade Strecke stehen im Sortiment unter anderem das KGEM Rohr SN 4 DN/OD 125 x 2000 mm und das KG Rohr DN 125, Abwasserrohr 125 mm, Kanalrohr SN4. Beim KGEM Rohr gehören die Angaben DN/OD 125, SN 4 und 2000 mm zusammen. Die Längenangabe 2000 mm ist bei diesem Artikel ausdrücklich Teil des Produktnamens; sie lässt sich nicht automatisch auf andere Rohre derselben Kategorie übertragen. Beim zweiten Rohr nennt der Produktname DN 125, 125 mm und SN4. Damit sind zwei verschiedene Namensformen für Rohrabmessung und Rohrklasse sichtbar.
In der Produktkarte des KGEM Rohrs ist PVC als Material angegeben. Auch die Beschreibung des KG Rohrs DN 125 nennt PVC. Diese Materialangabe bezieht sich auf die jeweiligen Artikel. Für die Auswahl einer geraden Strecke sind daher zunächst die gewünschte Kennzeichnung und die genannte Länge beziehungsweise Rohrklasse zu notieren. Erst danach lässt sich beurteilen, ob ein gerades Rohr oder ein Formstück mit einer bestimmten Anschluss- oder Winkelangabe in den Leitungsverlauf passt.
Dichtungen und Abschlussbauteile

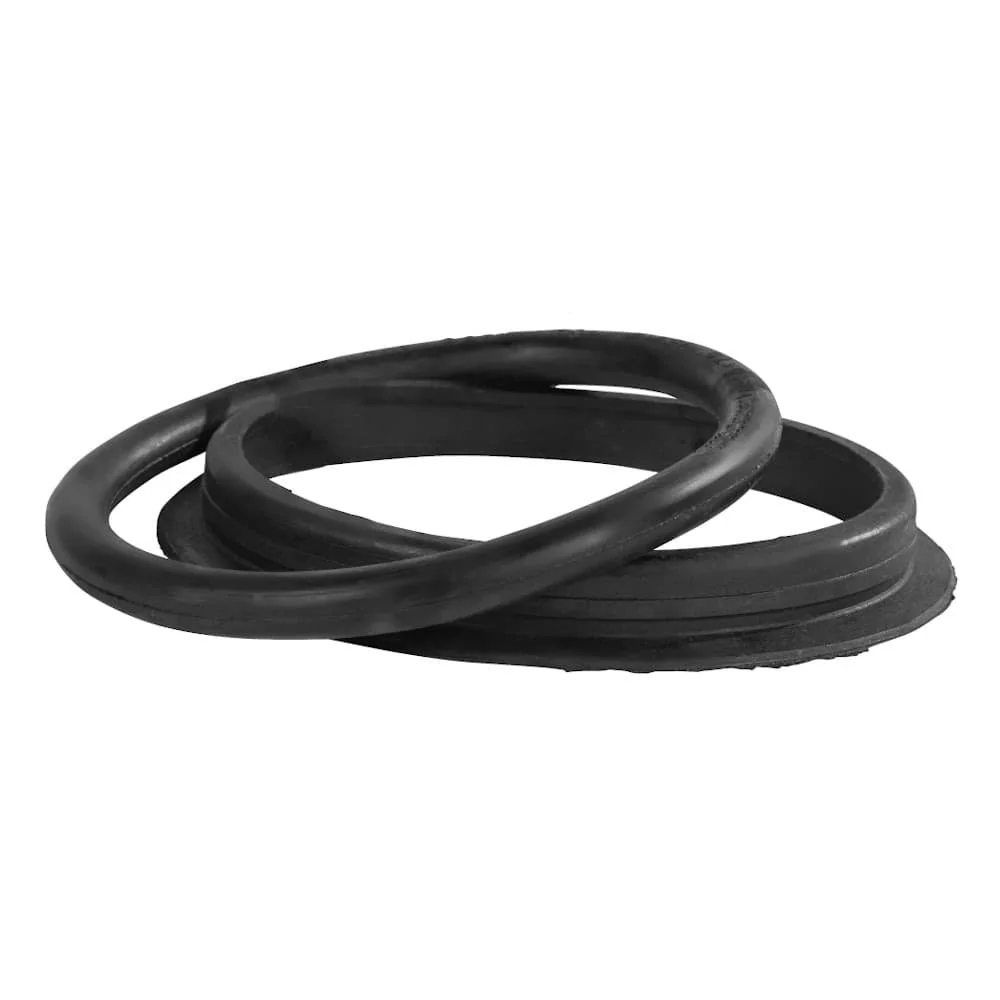

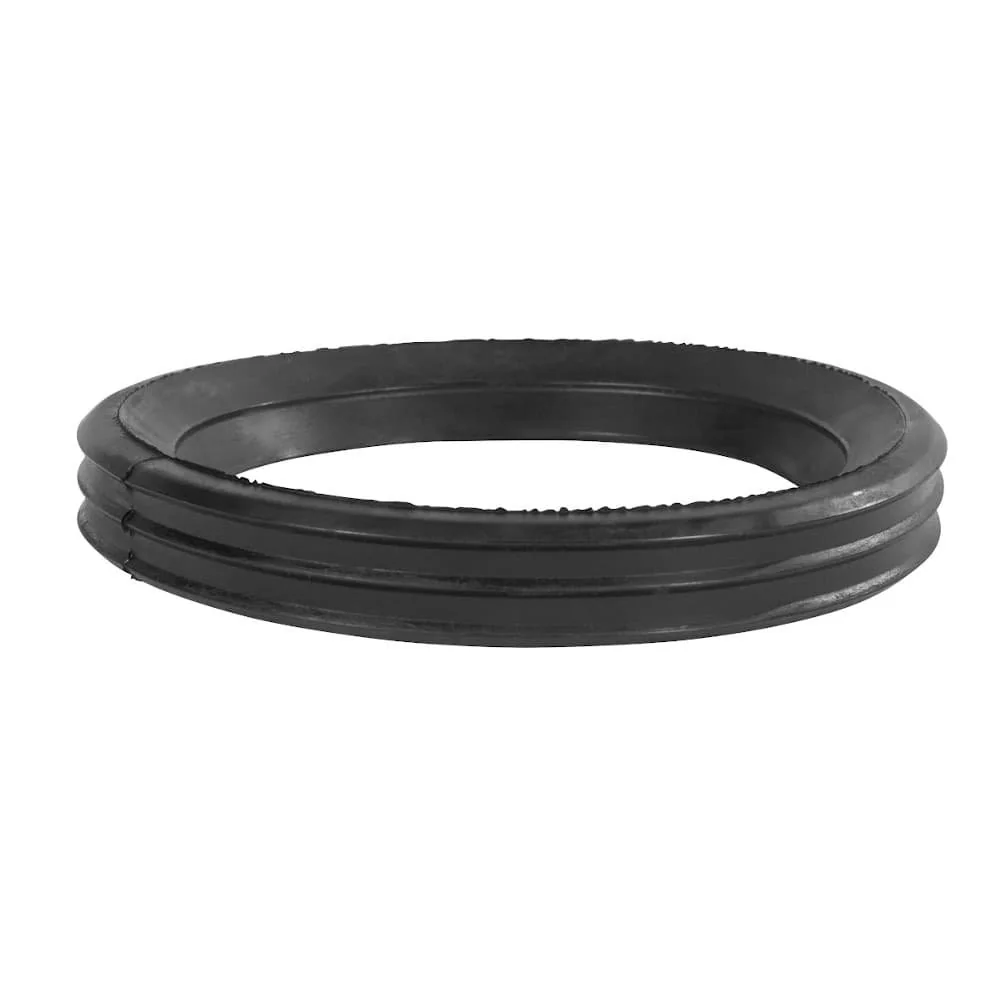

Bei den Dichtungen gibt es unterschiedliche Bezeichnungen. Die Anschlussdichtung DN 125, KG Rohr Dichtung, NBR nennt DN 125 und NBR als Material. Die KG-Rohr-Dichtung DN/OD 125 ist als Ersatzdichtung für KG-Rohr bezeichnet. Daneben gibt es ein KG Rohr DN 125 Set mit Doppeldichtung sowie einen Profilring für KGUS DN/OD 125. Diese Namen markieren verschiedene Ausführungen; NBR ist dabei nur bei der Anschlussdichtung ausdrücklich genannt. Für einen Abschluss stehen der Muffenstopfen DN 125 und die KGK Kappe DN 125. Die Begriffe Stopfen und Kappe gehören jeweils zur dort genannten Bauform und sollten bei der Suche nicht mit einer Dichtung oder Muffe gleichgesetzt werden.
Bögen nach dem Richtungswinkel
15, 30, 45, 67 oder 87 Grad

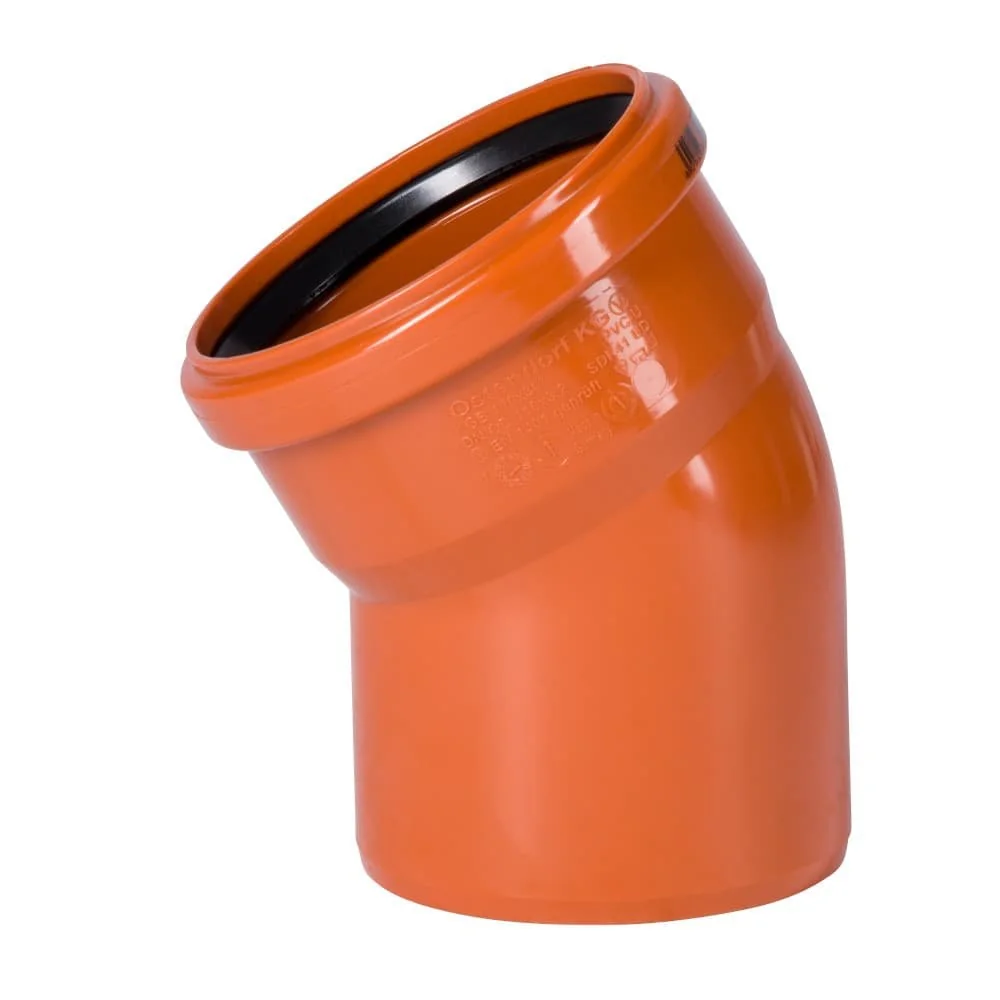

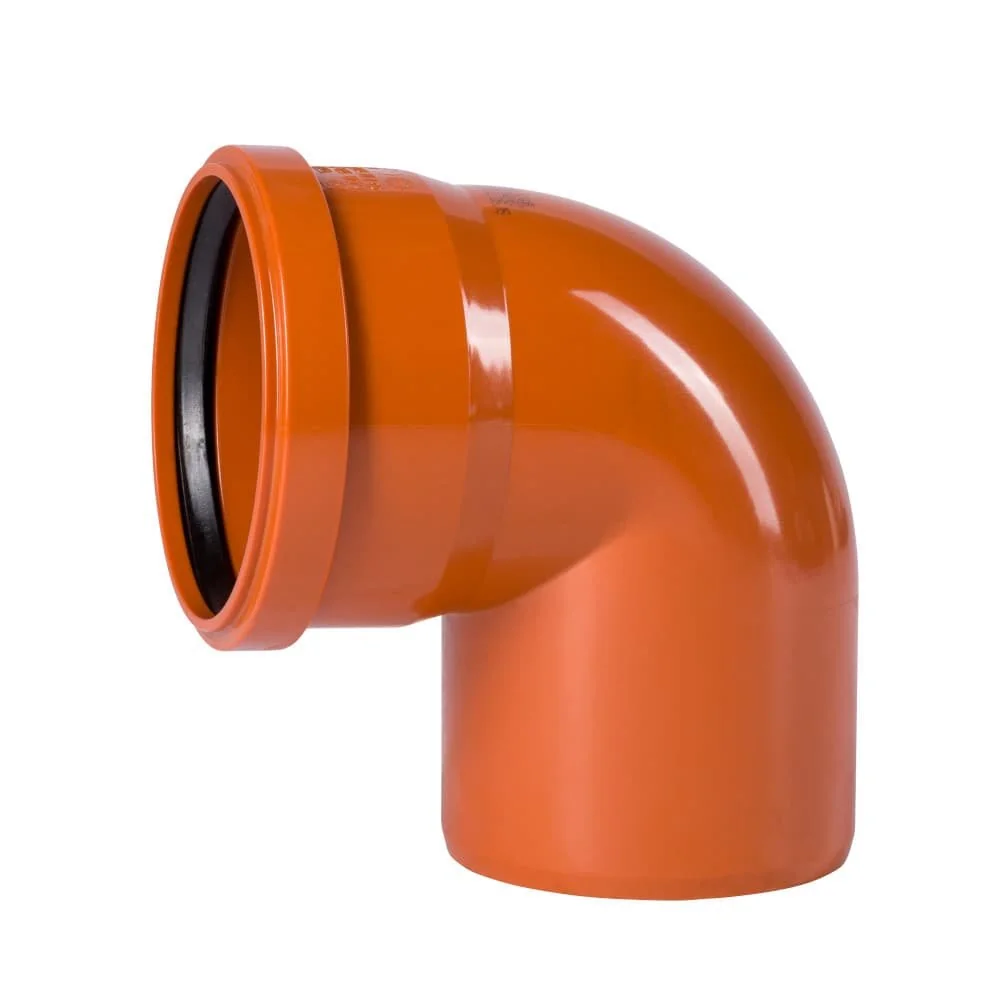

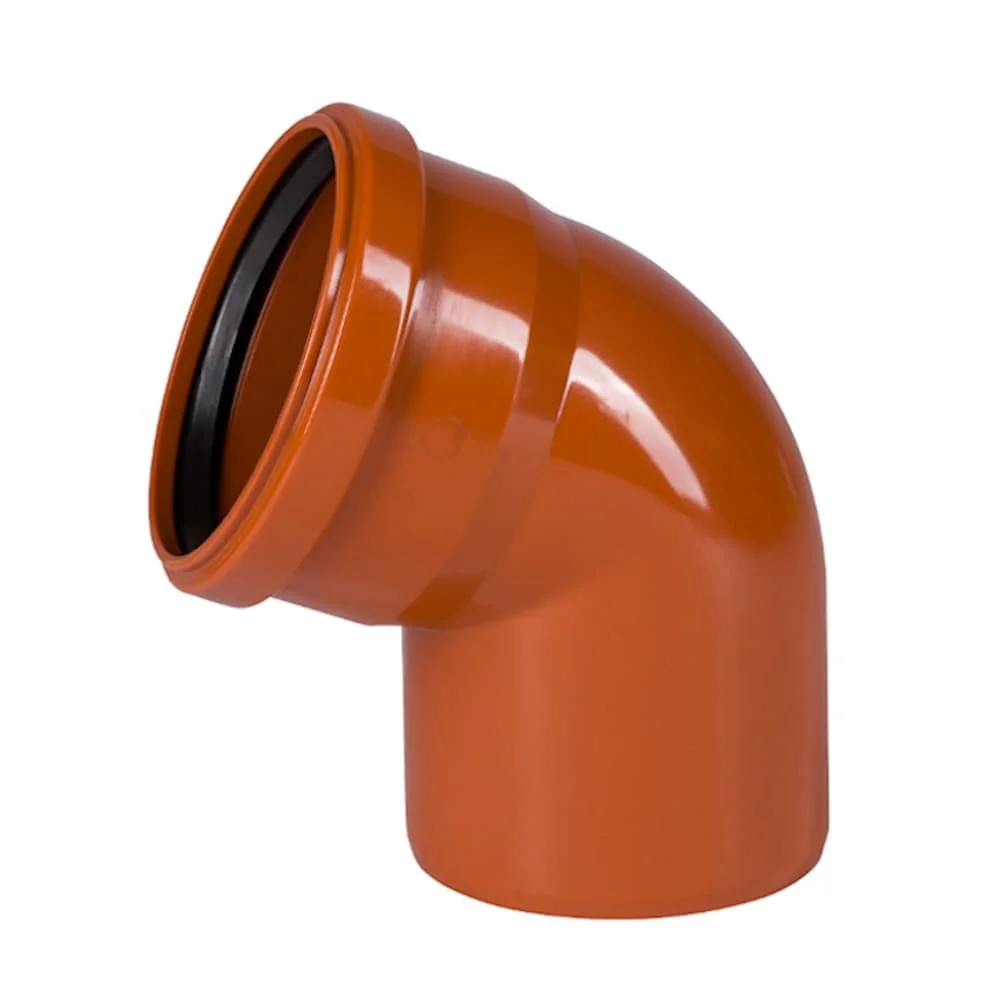

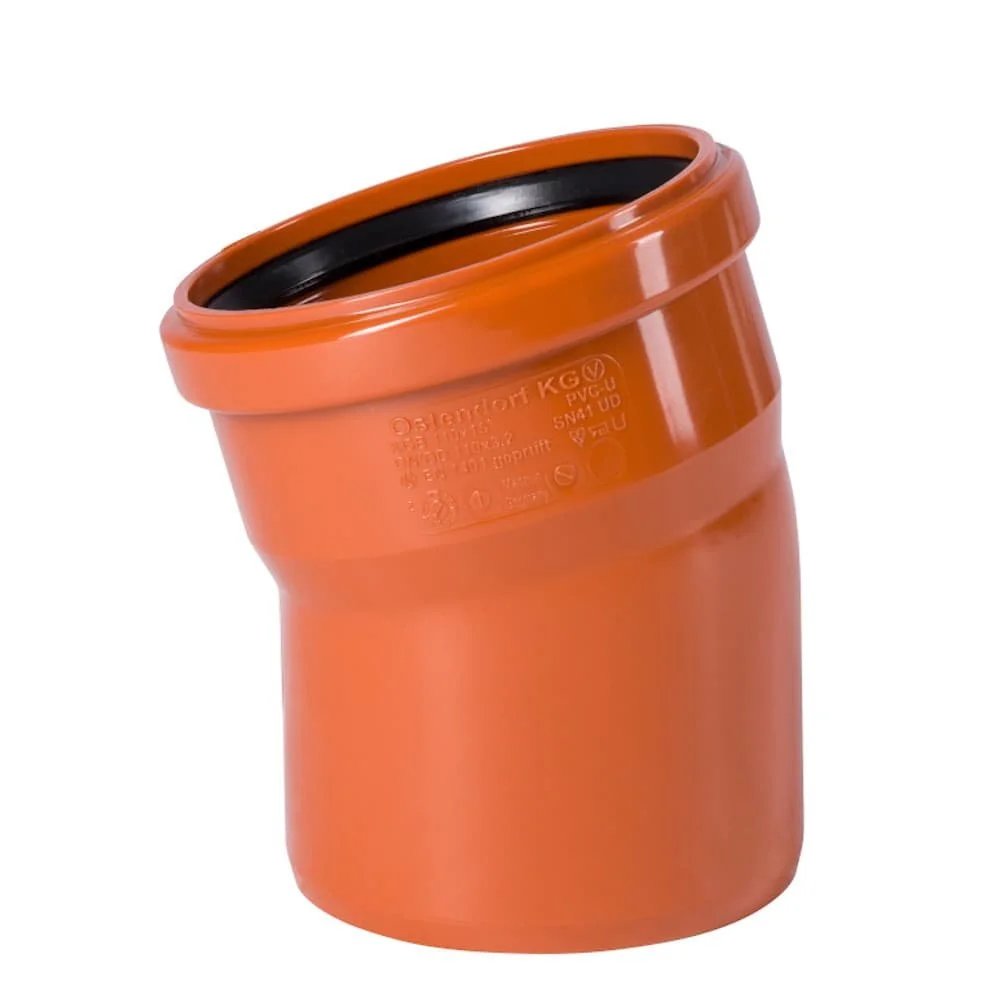

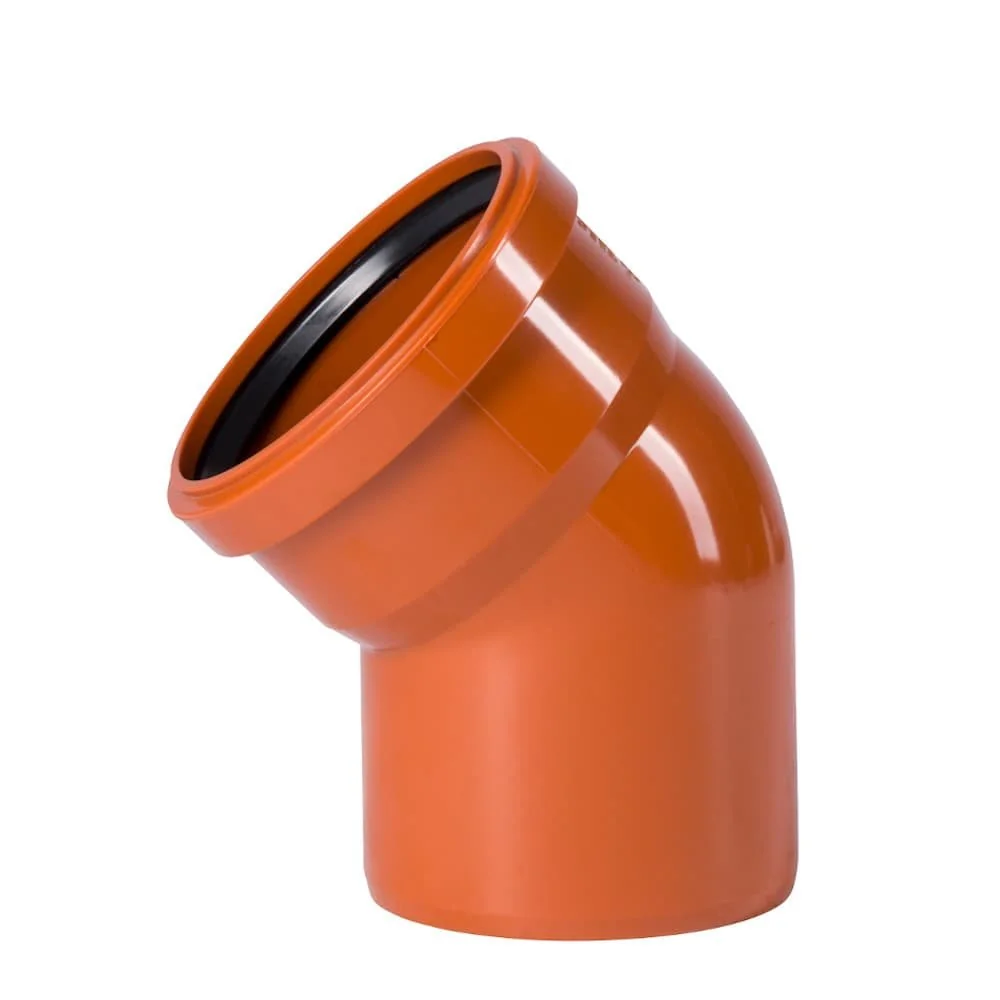

Die Bogenvarianten unterscheiden sich vor allem durch den genannten Richtungswinkel. Als KGB Bogen DN/OD 125 sind Ausführungen mit 15 Grad, 30 Grad, 45 Grad und 87 Grad aufgeführt. Zusätzlich gibt es den KG Bogen DN 125 mit 67 Grad, der im Namen als Kanalrohr-, Abwasserrohr- und Rohrbogen bezeichnet wird. Für eine geplante Richtungsänderung ist deshalb der Winkel die erste Vergleichsangabe. Ein 15-Grad-Bogen steht für eine andere Geometrie als ein 45-Grad- oder 87-Grad-Bogen. Die Bezeichnung DN/OD 125 beziehungsweise DN 125 bleibt dabei mit dem jeweiligen Winkel verbunden.
Der 45-Grad-Winkel kommt auch bei Abzweigen vor. Ein Bogen und ein Abzweig sind jedoch unterschiedliche Formstückarten: Der Bogen wird über den Winkel beschrieben, während ein Abzweig zusätzlich eine zweite Anschlussangabe enthalten kann. Diese Unterscheidung hilft, die gesuchte Geometrie aus dem Projektplan mit dem passenden Produktnamen abzugleichen. Bei den Produktkarten des 45-Grad-Bogens ist außerdem PVC als Material genannt; diese Aussage gehört zu diesem Artikel und nicht pauschal zu jeder Variante.
Abzweige und Reduktionen unterscheiden
Winkel und Anschlusskombination zusammen lesen

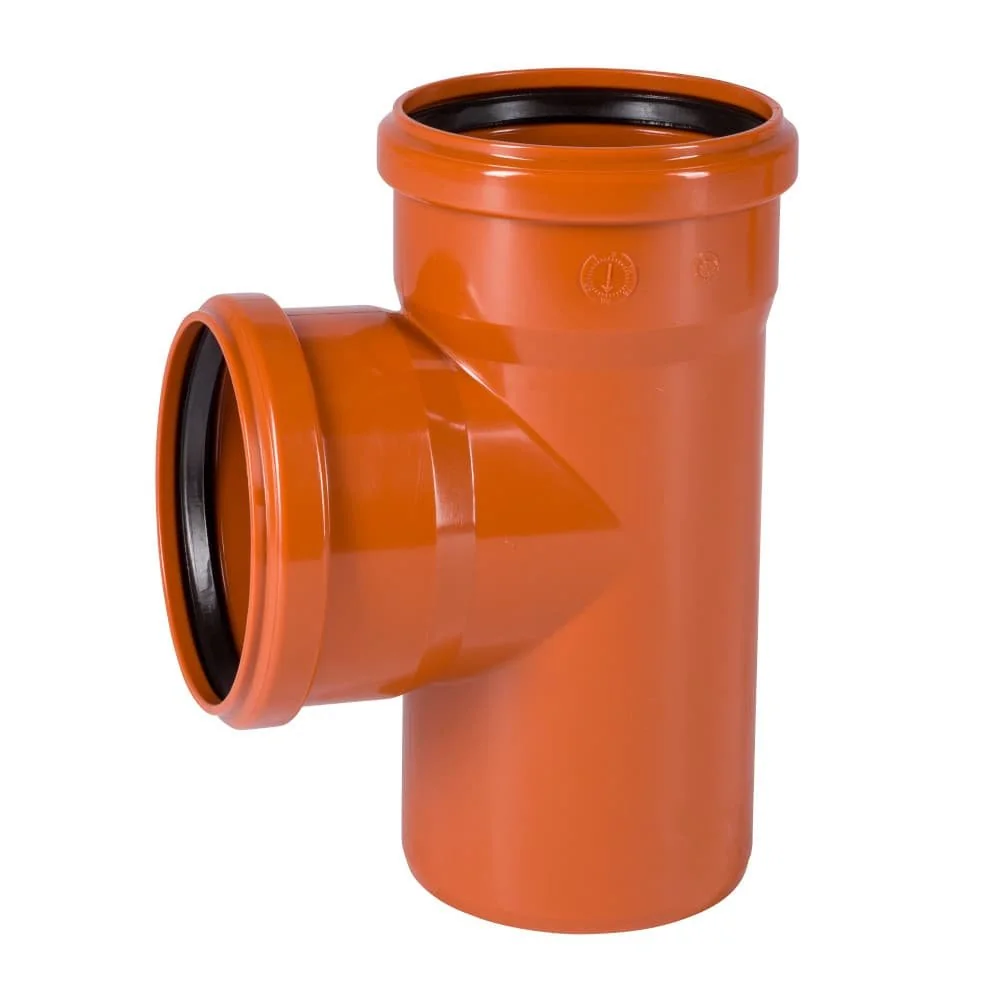

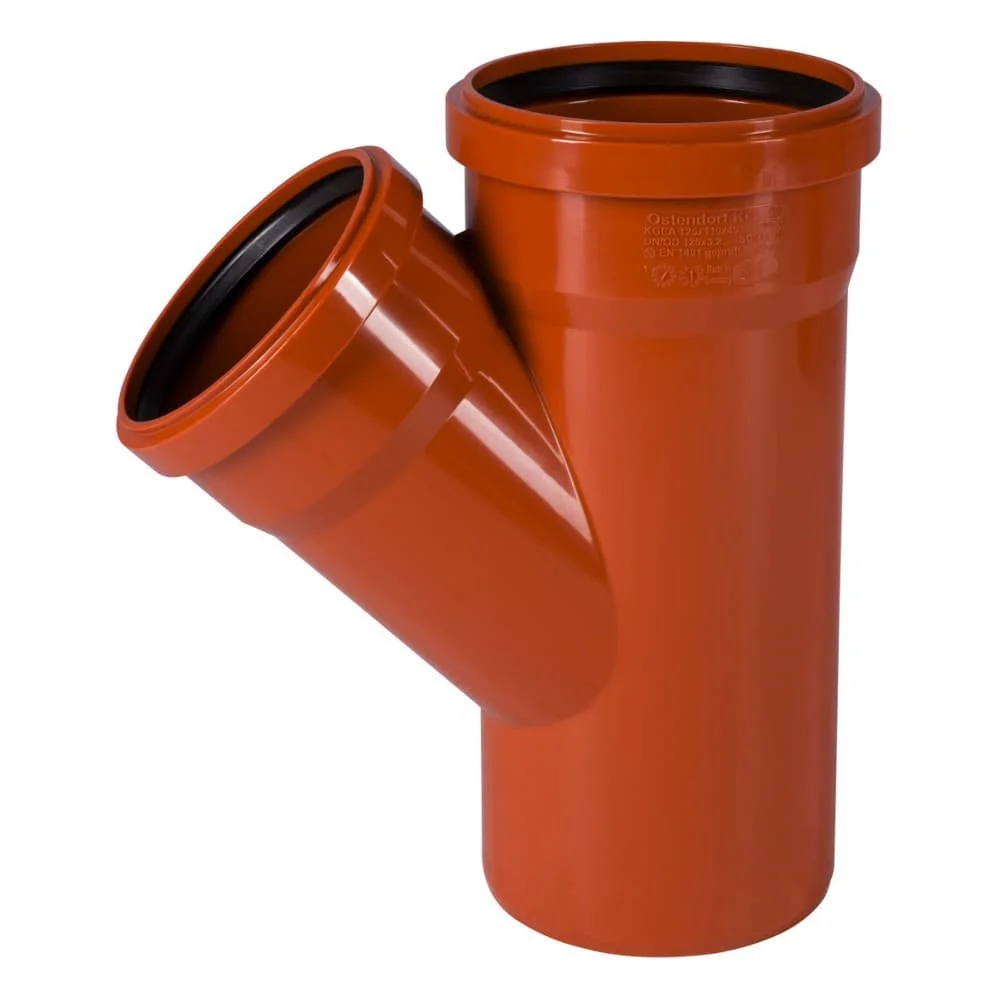

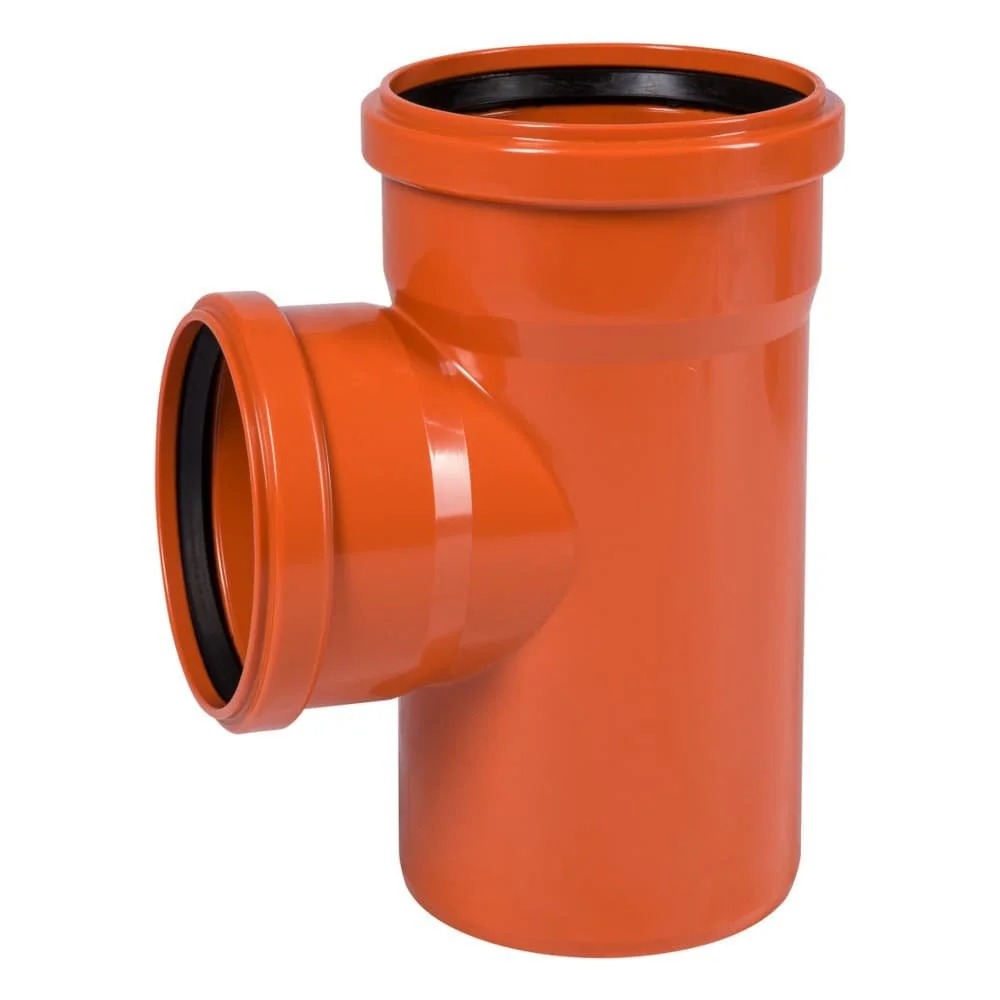

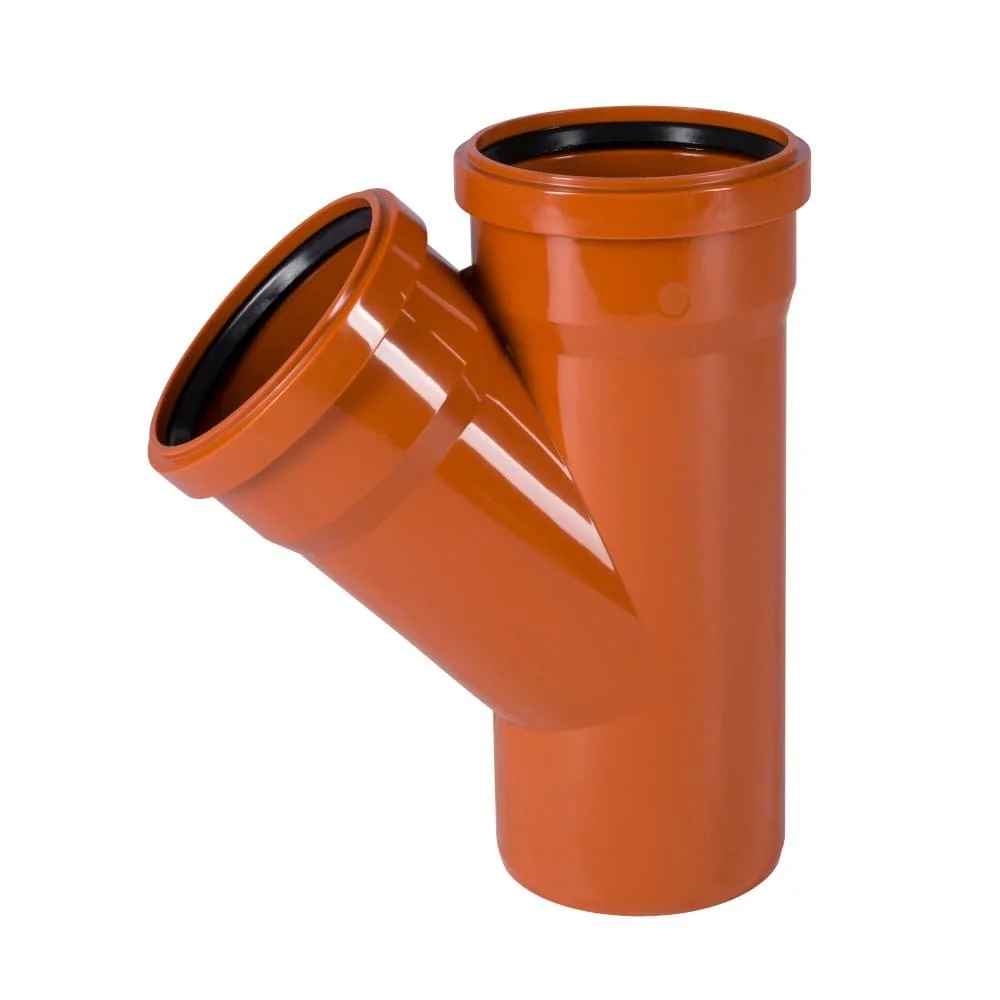

Bei den Abzweigen kommen Winkel und Anschlussbezeichnungen gemeinsam vor. Der KG Abzweig 125 ist mit 45 Grad bezeichnet. Eine weitere Variante lautet KG Abzweig 125/110, 45 Grad. Für einen anderen Verlauf steht der KGEA Abzweig DN/OD 125/125 mit 87 Grad. Außerdem ist ein KG Abzweig 125/110 mit 87 Grad aufgeführt. Die Schreibweisen 125, 125/110 und 125/125 sind Teil der jeweiligen Produktnamen und sollten vollständig übernommen werden. Ein Abzweig mit 45 Grad ist damit nicht automatisch die passende Variante für eine Ausführung mit 87 Grad; ebenso unterscheiden sich die Anschlusskombinationen 125/110 und 125/125.

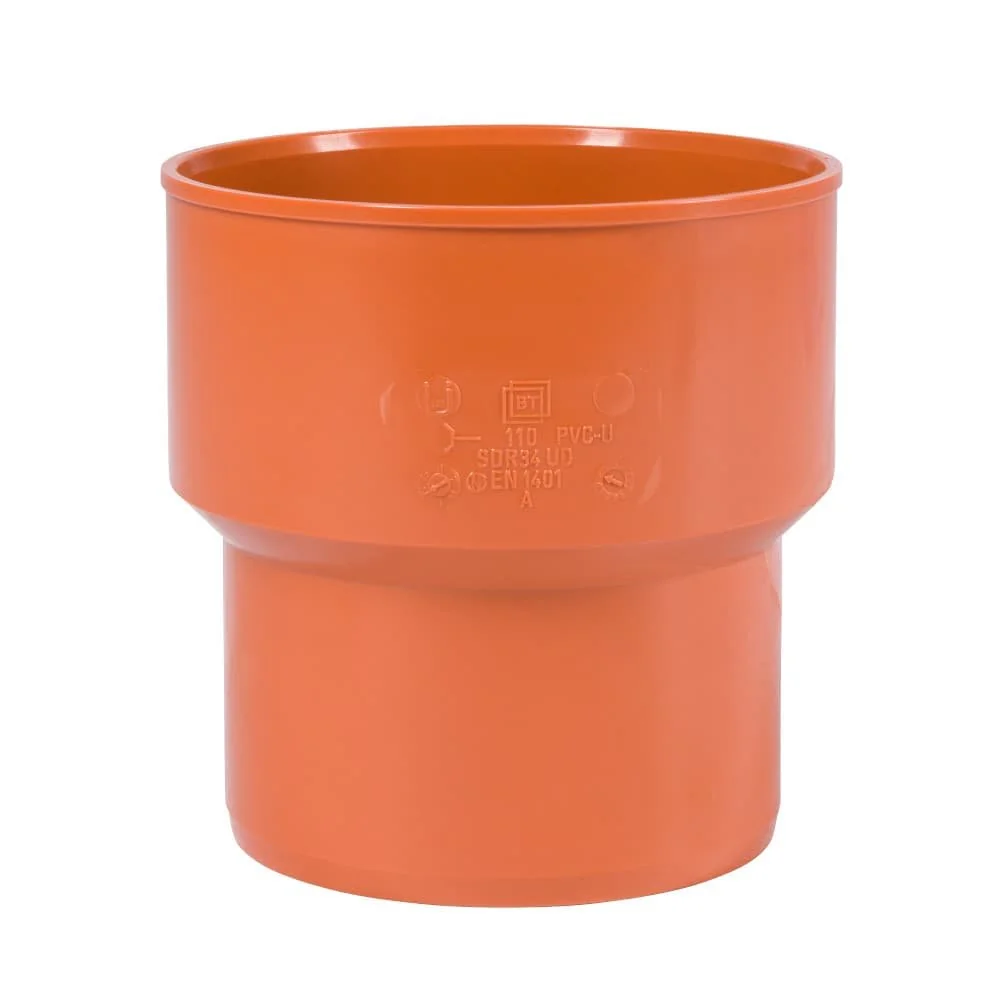

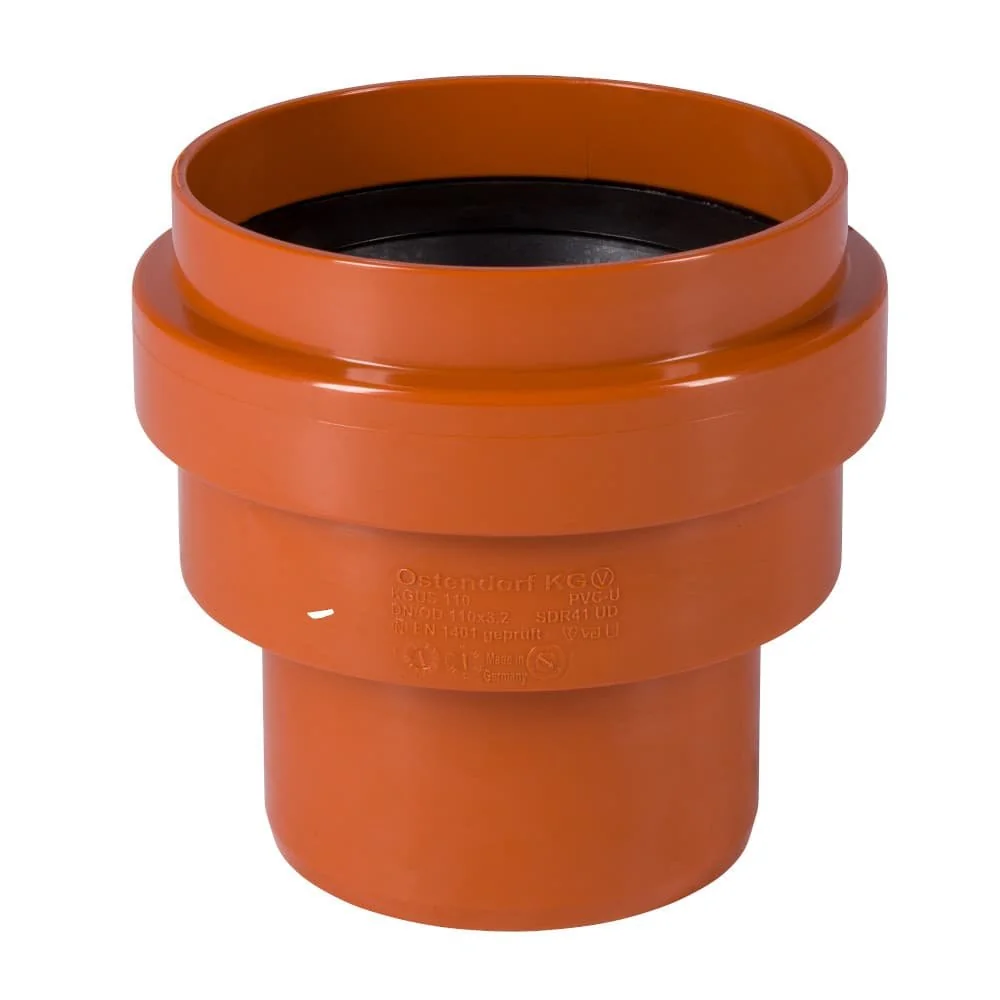

Die KG-Rohr-Reduktion DN 125/110 ist als Abwasserrohr-Reduzierung bezeichnet. Ihre Anschlussangabe 125/110 bildet eine eigene Auswahlachse und ist nicht mit einem geraden Rohr DN 125 oder einem Bogen gleichzusetzen. Für die Planung ist eine kurze Zuordnung hilfreich: zuerst die größere und kleinere im Namen genannte Anschlusszahl, danach den Winkel, sofern ein Winkel angegeben ist. So lassen sich Abzweig und Reduktion nach ihrer jeweiligen Bauform auseinanderhalten, ohne Eigenschaften von einer Variante auf eine andere zu übertragen.
Muffen, Anschlüsse und Schachtfutter

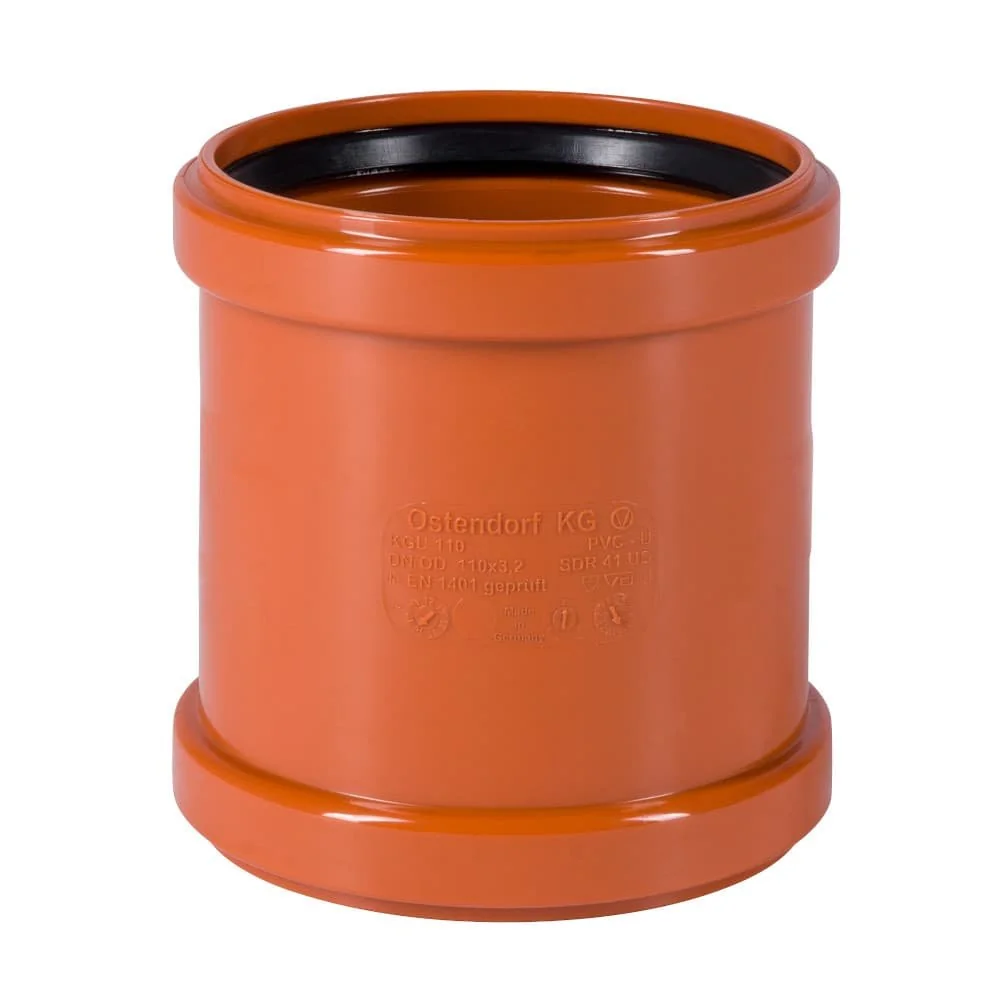

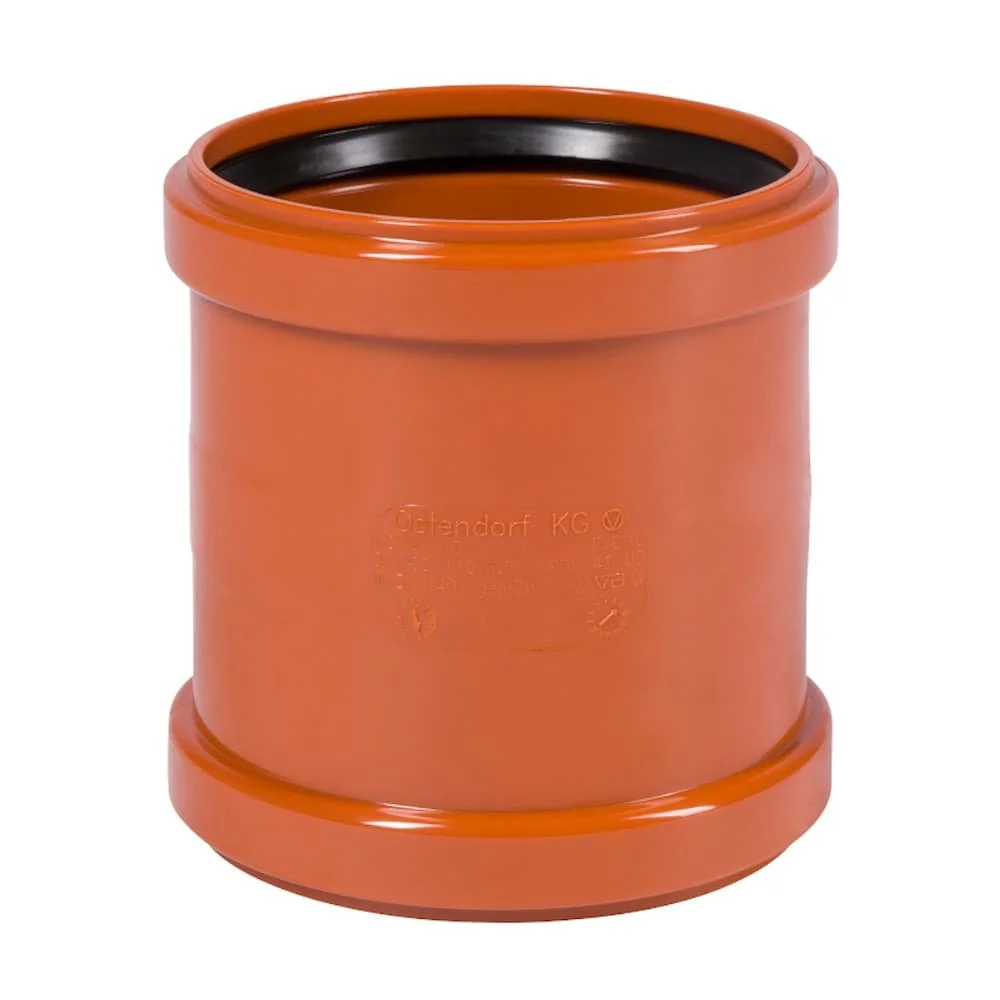

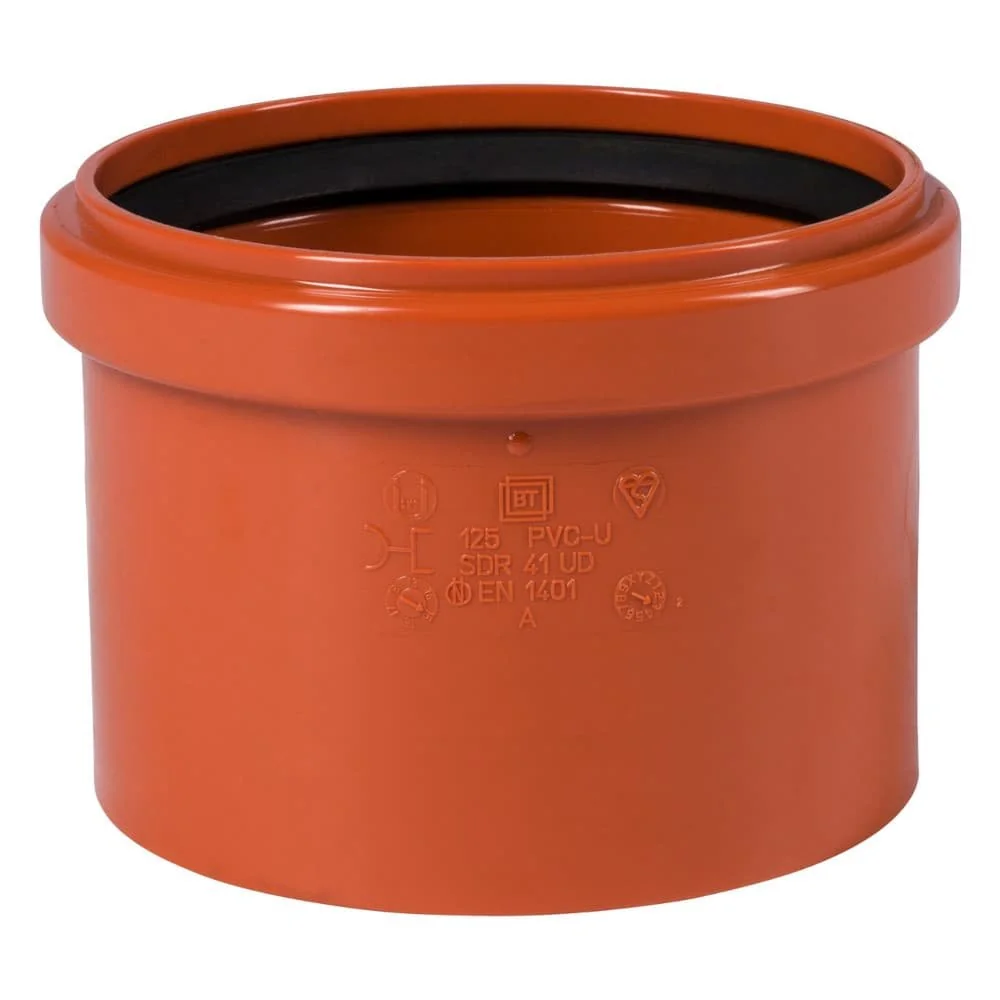

Für Rohrverbindungen stehen mehrere Bauformen zur Verfügung. Die KG-Rohr-Überschiebmuffe DN 125 wird zugleich als KGU Muffe und PVC-U Kanalrohr bezeichnet. Eine Doppelmuffe DN 125 ist im Produktnamen mit Abwasserrohr, Kanalrohr und Formstück verbunden. Die KGAM Aufsteckmuffe DN/OD 125 nennt dagegen ihre eigene Bauform. Überschiebmuffe, Doppelmuffe und Aufsteckmuffe sind daher nicht austauschbare Kurzformen, sondern unterschiedliche Bezeichnungen im Sortiment. Bei der Überschiebmuffe ist PVC-U ausdrücklich genannt; die Angabe darf nicht auf alle Muffen übertragen werden.

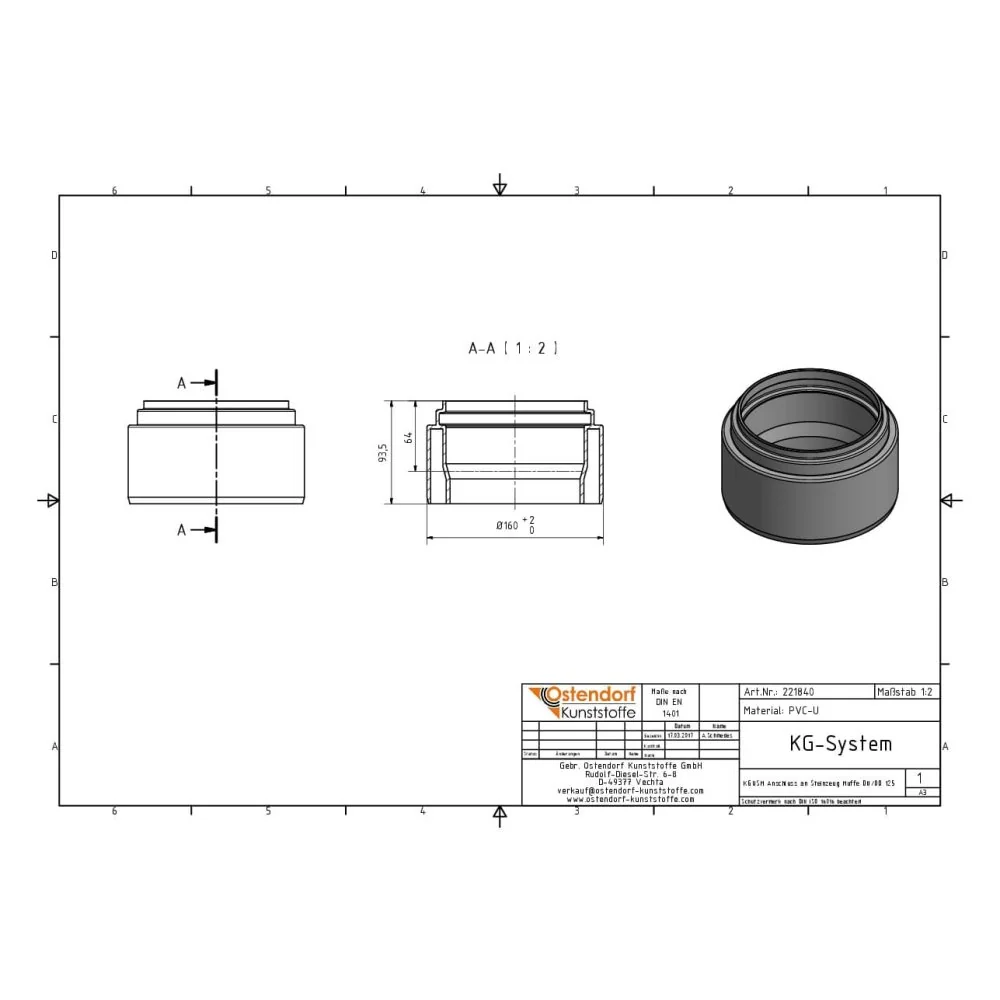

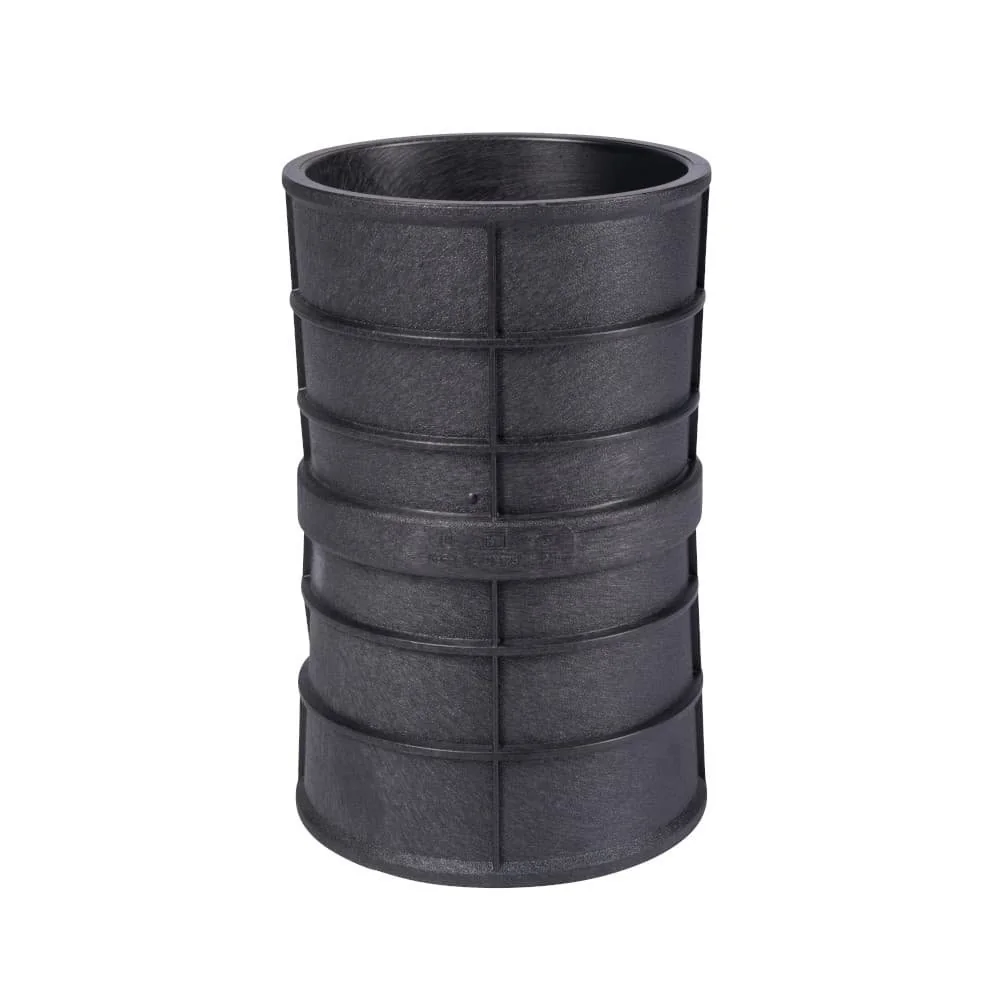

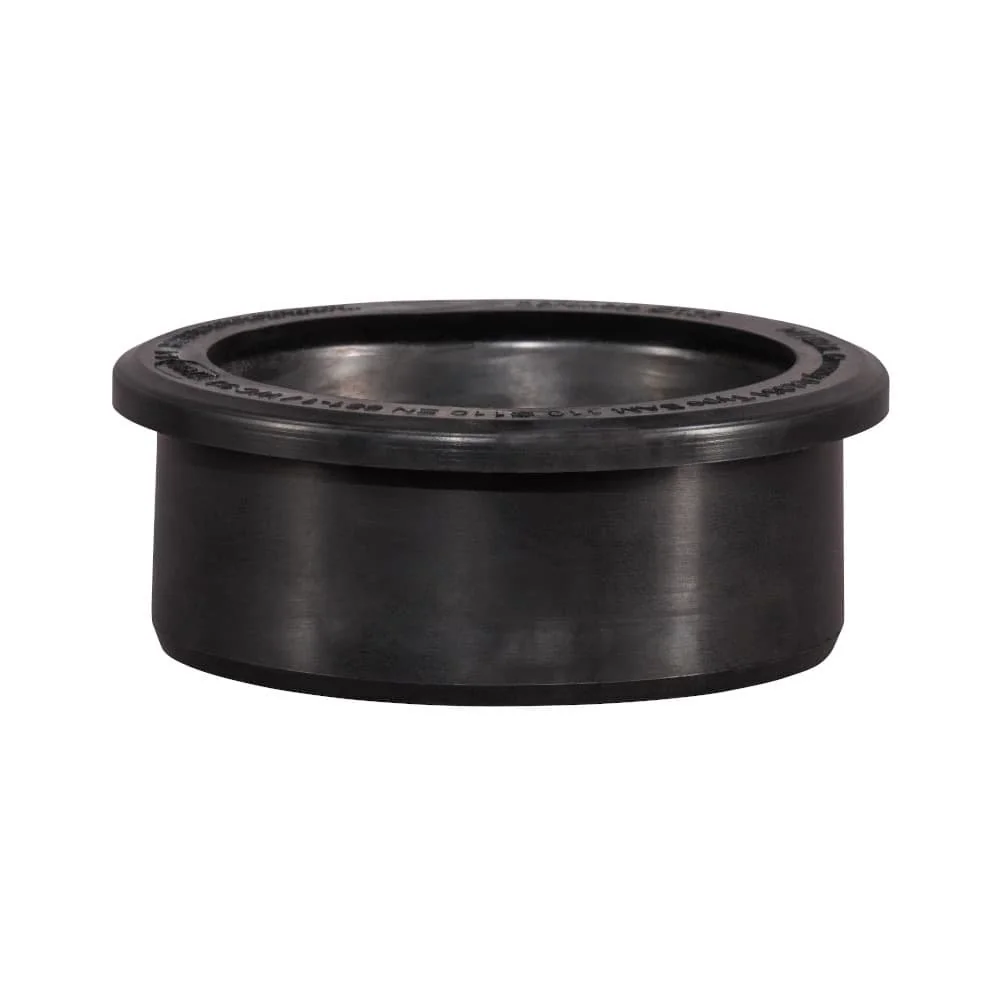

Für Übergänge enthält das Sortiment einen KG-Rohr-Gussanschluss, einen KG Anschluss mit Spitzende sowie den KGUSM Anschluss mit Steinzeug Muffe und DN 125. Ein Schachtfutter DN 125/240 wird als KG Rohr, Kanalrohr, Abwasserrohr und PVC Rohr bezeichnet. Die Zahlenfolge 125/240 gehört zu diesem Schachtfutter, während bei den anderen Anschlüssen die Begriffe Gussanschluss, Spitzende oder Steinzeug Muffe die Bauform näher benennen. Für die Zuordnung zählt deshalb der vollständige Artikelname und nicht nur der gemeinsame Bezug DN 125.
Der Eintrag zur KG-Rohr-Überschiebmuffe ist über den Begriff KGU Muffe DN 125 direkt erreichbar. Der Linktext verwendet die im Produktnamen genannten Merkmale und führt nicht zu einer zusätzlichen Kategorie.
Reinigung und Verschluss planen

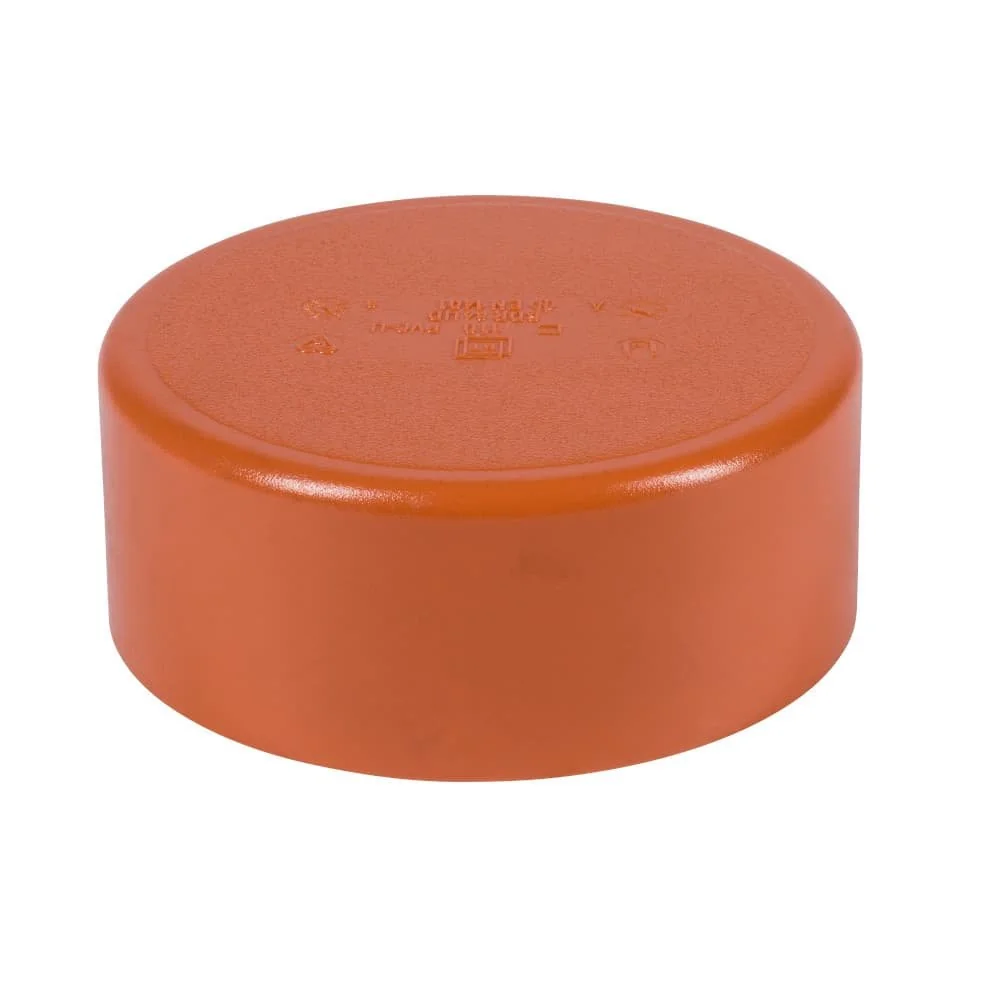

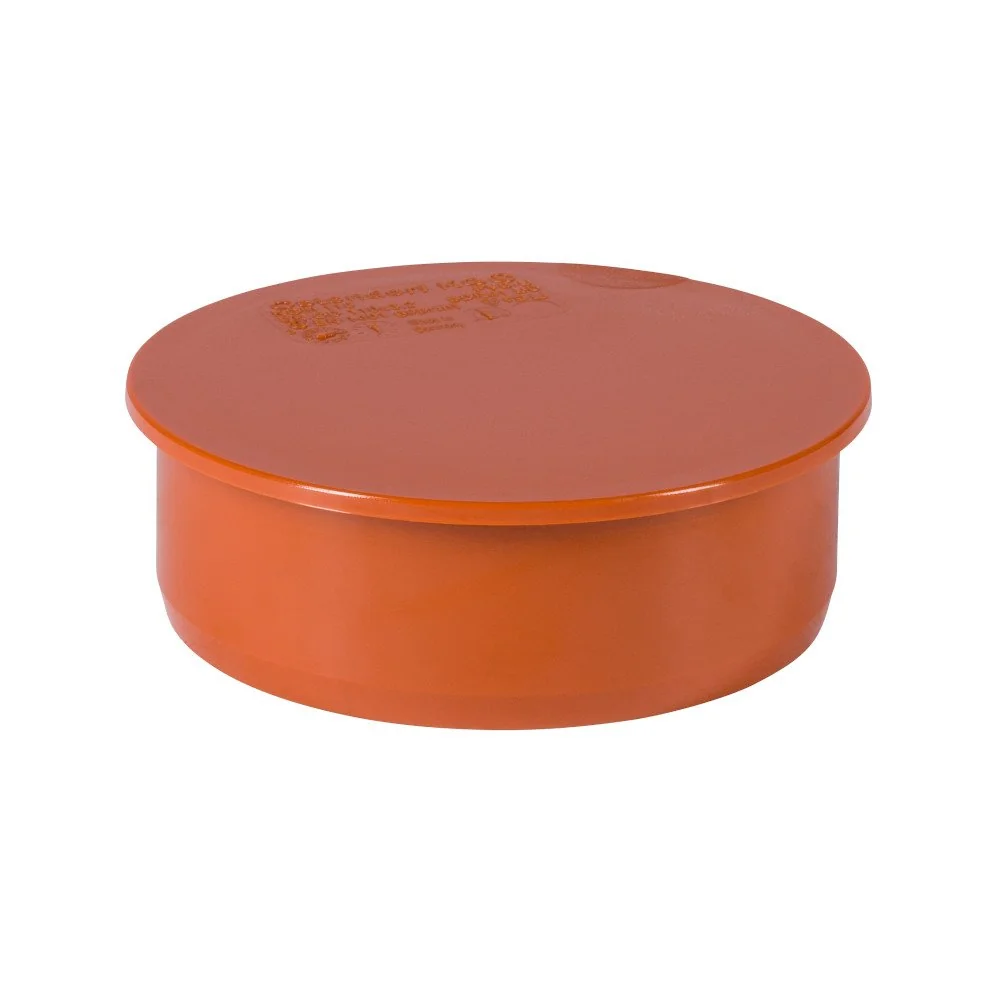

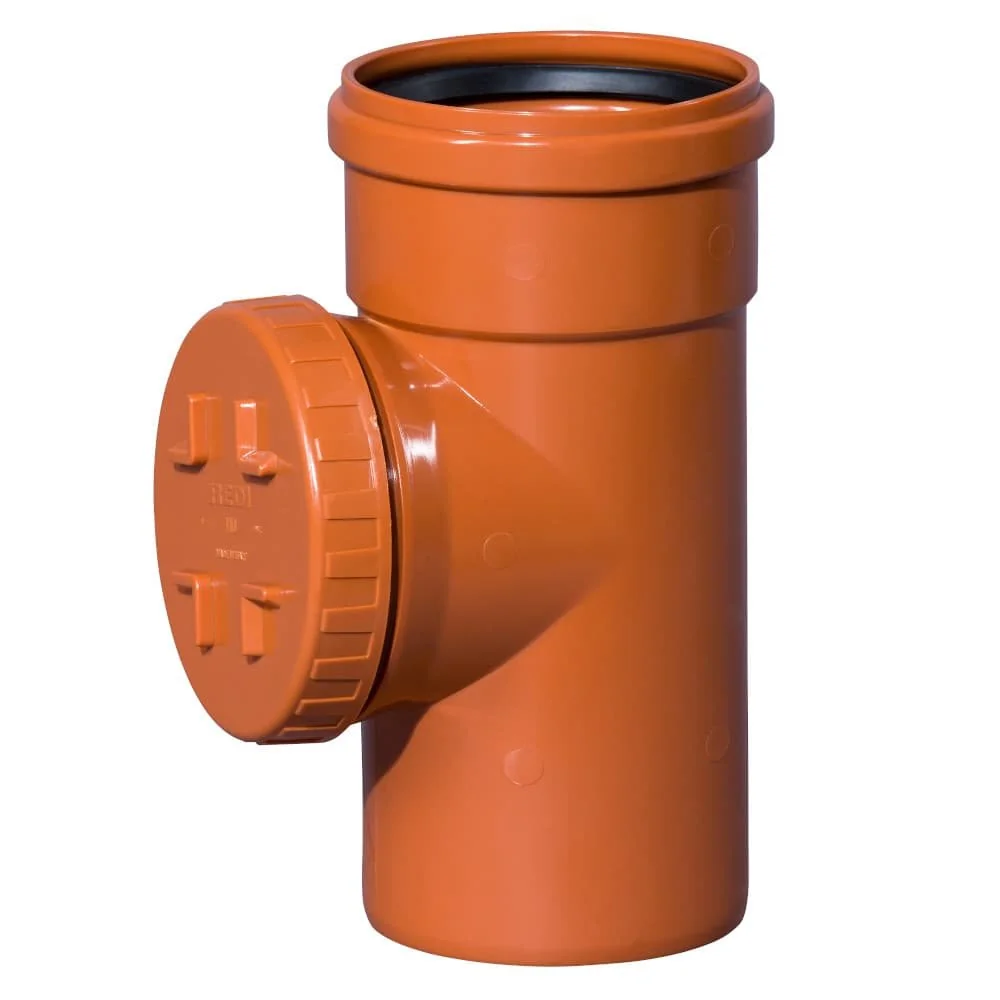

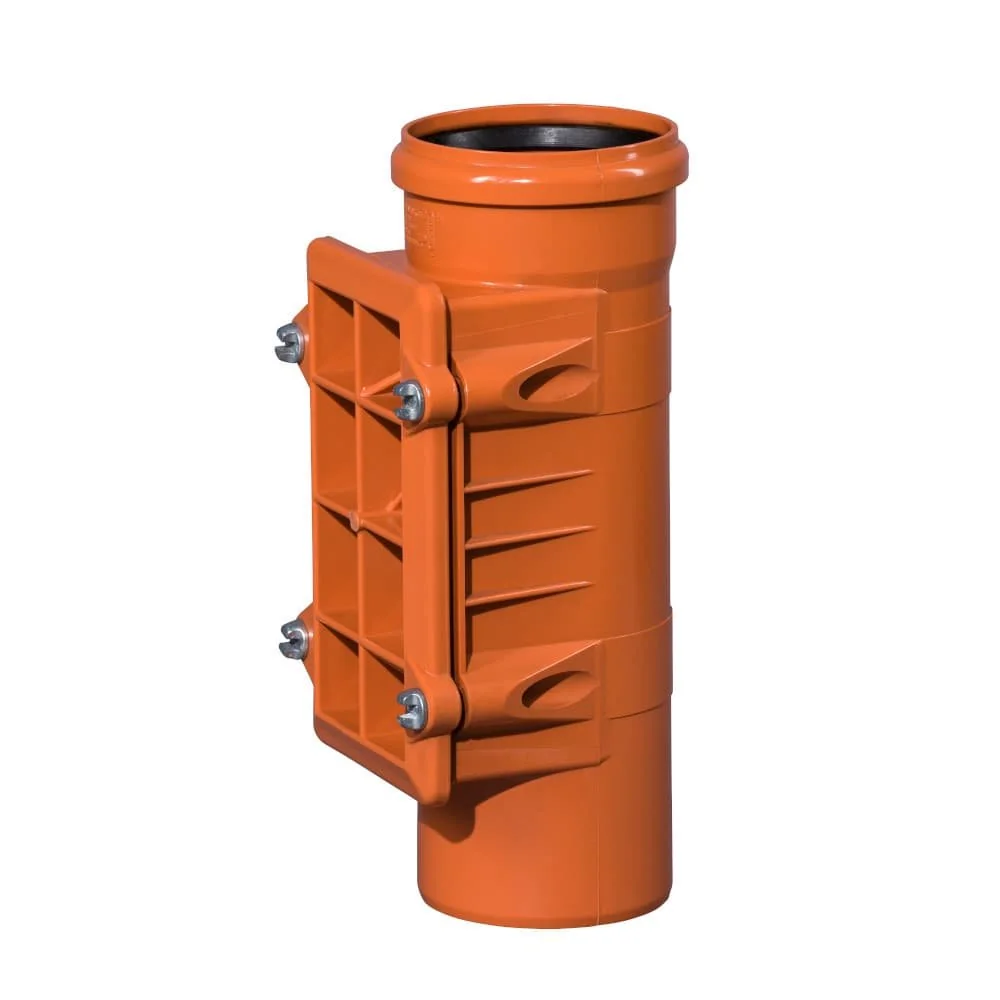

Reinigungsbauteile sind im Sortiment mit unterschiedlichen Begriffen versehen. Das KG Rohr 125, Reinigungsrohr, Abwasserrohr DN 125 und das Reinigungsrohr DN 125 mit Reinigungsöffnung beziehen sich beide auf DN 125. Die Reinigungsöffnung ist beim zweiten Namen ausdrücklich genannt. Für den Abschluss einer Muffe steht der Muffenstopfen DN 125; außerdem ist eine KGK Kappe DN 125 aufgeführt. Diese Begriffe geben die jeweilige Funktion oder Bauform bereits im Namen an und erleichtern die Zuordnung zum vorgesehenen Abschnitt der Leitung.
Ein weiterer Eintrag lautet Reinigungsrohr, KG Rohr DN 110, Ersatzbolzen, Abwasserrohr, Kanalrohr. Die Angabe DN 110 gehört zu diesem Namen und ist von den DN-125-Varianten zu unterscheiden. Ein KG Rohr DN 125 Set mit Doppeldichtung wiederum nennt ein Set und eine Doppeldichtung, aber keine Reinigungsöffnung. Bei der Planung sollten Reinigungsrohr, Verschluss, Kappe und Dichtung daher als getrennte Bauteilgruppen notiert werden. Das verhindert, dass eine DN-110-Angabe oder eine Abschlussbauform versehentlich als DN/OD-125-Rohrstrecke eingeplant wird.
Montagebegleiter und Arbeitsplanung

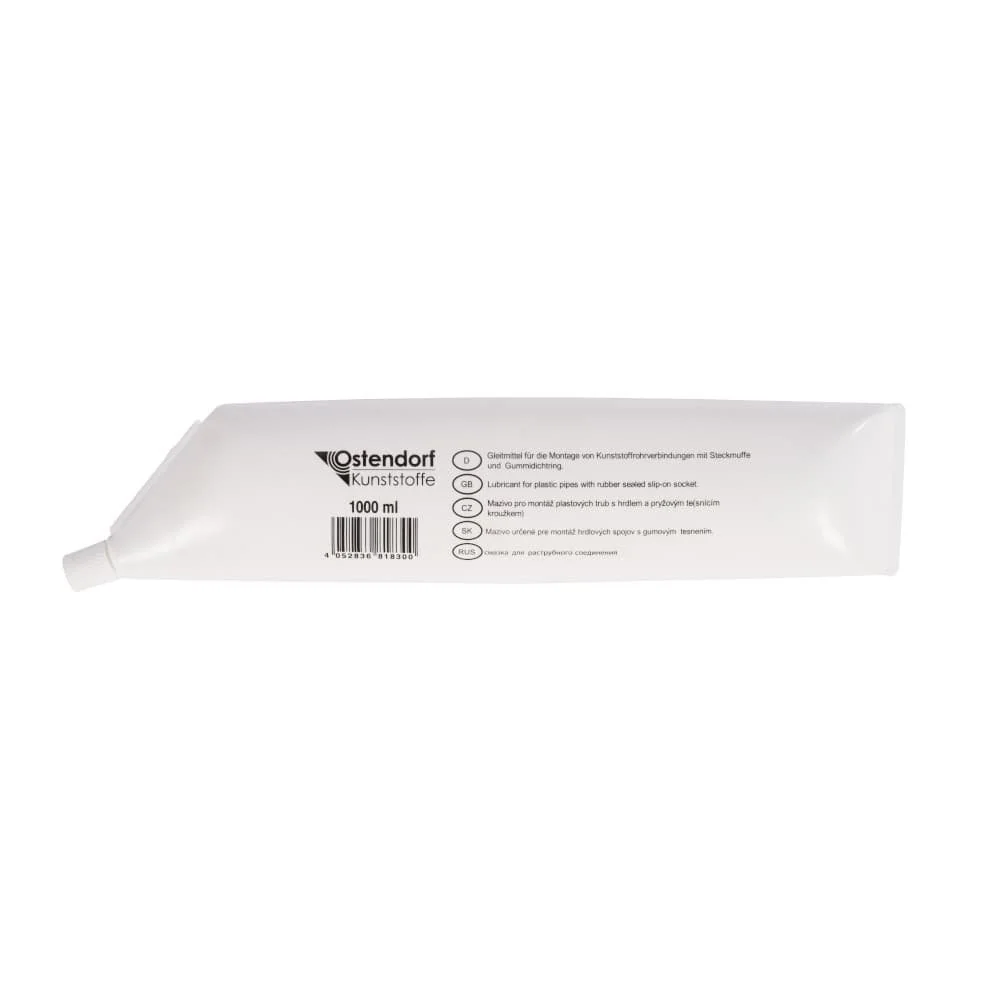

Zum Zubehör für die Rohrmontage sind zwei Gleitmittel-Einträge vorhanden: KG Rohr Gleitmittel, 1 Liter, Kunststoffrohr Montage sowie Gleitmittel für KG Rohr 250 ml. Die Mengen 1 Liter und 250 ml sind jeweils Teil des Produktnamens. Sie beschreiben zwei auswählbare Gebindeangaben und sollten getrennt von Rohrdurchmesser, Winkel oder Anschlussform betrachtet werden.
Für eine übersichtliche Materialliste bietet sich folgende Reihenfolge an: Zuerst wird die gerade Rohrstrecke mit DN/OD 125 oder DN 125 und der genannten Rohrlänge erfasst. Danach folgen Bögen mit dem benötigten Winkel. Abzweige werden mit Anschlusskombination und Winkel notiert, Reduktionen mit ihrer Zahlenfolge. Anschließend kommen Muffen, Übergänge, Dichtungen, Reinigungsbauteile und Verschlüsse hinzu. Zum Schluss werden die Gleitmittel-Gebinde sowie die einzelnen Angaben SN 4, PVC, PVC-U, NBR oder 2000 mm mit dem jeweiligen Produktnamen abgeglichen. So bleibt jede Eigenschaft dem Artikel zugeordnet, bei dem sie genannt ist.
Drei Produktkarten mit eindeutiger Kennzeichnung
Die folgenden Karten zeigen drei unterschiedliche Bauteilgruppen. Bild, Bezeichnung und Link gehören jeweils zu derselben Produktzeile.
Nachbarbereiche im Kanalrohrsystem
Die benachbarten Kategorien führen weitere Nennweiten des Kanalrohrsystems. Sie sind von DN/OD 125 getrennt und eignen sich als Orientierung, wenn im Projekt eine andere Größenangabe vorgesehen ist.
DN/OD 200
Nachbarbereich für die Kennzeichnung DN/OD 200.
DN/OD 250
Nachbarbereich für die Kennzeichnung DN/OD 250.
FAQ zu DN/OD 125
Was bezeichnet die Kennzeichnung DN/OD 125?
DN/OD 125 ist die Kategoriebezeichnung. In den Produktnamen erscheinen sowohl DN/OD 125 als auch DN 125. Die genaue Ausführung ergibt sich zusätzlich aus Angaben wie Rohrlänge, SN 4, Winkel, Anschlusskombination oder Bauteilart.
Welche gerade Rohrlänge ist ausdrücklich genannt?
Beim KGEM Rohr SN 4 DN/OD 125 x 2000 mm gehört die Länge 2000 mm zum Produktnamen. Beim KG Rohr DN 125, Abwasserrohr 125 mm, Kanalrohr SN4 wird dagegen keine Länge genannt. Die 2000 mm sind deshalb nicht als allgemeine Länge der Kategorie zu lesen.
Welche Winkel gibt es bei den Bögen?
Genannt sind KGB Bögen mit 15, 30, 45 und 87 Grad sowie ein KG Bogen DN 125 mit 67 Grad. Der passende Artikel richtet sich nach dem im Leitungsverlauf benötigten Winkel. Ein Abzweig mit 45 oder 87 Grad gehört zu einer anderen Formstückgruppe.
Wie unterscheiden sich die Abzweige?
Die Namen nennen die Kombinationen 125, 125/110 oder 125/125 sowie die Winkel 45 oder 87 Grad. Der KG Abzweig 125 ist mit 45 Grad bezeichnet; die Varianten 125/110 gibt es mit 45 und 87 Grad, während der KGEA Abzweig 125/125 mit 87 Grad genannt wird.
Welche Angaben gibt es zu Dichtungen?
Die Anschlussdichtung DN 125 nennt NBR als Material. Weitere Namen lauten KG Rohr Dichtung DN/OD 125, Ersatzdichtung für KG Rohr, Profilring für KGUS DN/OD 125 sowie KG Rohr DN 125 Set mit Doppeldichtung. Diese Bezeichnungen stehen für unterschiedliche Ausführungen.
Warum ist ein Reinigungsrohr mit DN 110 aufgeführt?
Der Produktname lautet Reinigungsrohr, KG Rohr DN 110, Ersatzbolzen, Abwasserrohr, Kanalrohr. DN 110 ist dort ausdrücklich genannt und unterscheidet diesen Eintrag von den Reinigungsrohren DN 125 beziehungsweise DN/OD 125. Die Größenangabe sollte bei der Materialliste erhalten bleiben.
