Kanalrohrsystem
Kanalrohrsystem für DN 315: Rohre, Bögen, Abzweige, Muffen, Dichtungen und Montagehilfen nach Bauteilart, Anschlussmaß und Winkel vergleichen.
Kanalrohrsystem DN 315: Sortiment und Auswahl
Ein Kanalrohrsystem bündelt gerade Rohrstücke, Bögen, Abzweige, Muffen, Anschlüsse, Dichtungen, Verschlüsse und Montagehilfen. In dieser Kategorie liegt der Schwerpunkt auf Bauteilen mit DN 315 oder DN/OD 315. Die Produktnamen nennen zusätzlich Anschlusskombinationen wie 315/110, 315/160, 315/200, 315/250 und 315/315 sowie Winkel von 15 bis 87 Grad. Diese Angaben bilden eine klare Reihenfolge für die Auswahl.
Zuerst wird die Rohrweite des vorhandenen oder geplanten Anschlusses zugeordnet. Danach folgen Leitungsverlauf, Abzweig oder Übergang. Zum Abschluss werden die Verbindungselemente, die Dichtung und bei Bedarf eine Montagehilfe oder ein Abschluss betrachtet. So bleiben die Unterschiede zwischen Rohr, Formstück und Zubehör sichtbar, ohne verschiedene Bauteilarten miteinander zu vermischen.
Rohrstücke und Formstücke für den Leitungsverlauf
Rohrstück mit definierter Länge
Das KGEM Rohr SN 4 DN/OD 315 x 1000 mm nennt im Produktnamen die Angaben SN 4, DN/OD 315 und 1000 mm. Damit ist es ein Rohrartikel mit einer ausdrücklich genannten Länge. Diese Information unterscheidet ihn von Formstücken, bei denen vor allem ein Winkel, ein Abzweig oder ein Übergang im Namen steht. Für einen geraden Abschnitt wird daher zuerst die benötigte Rohrbezeichnung mit der Anschlussweite abgeglichen.
Bögen und Abzweige

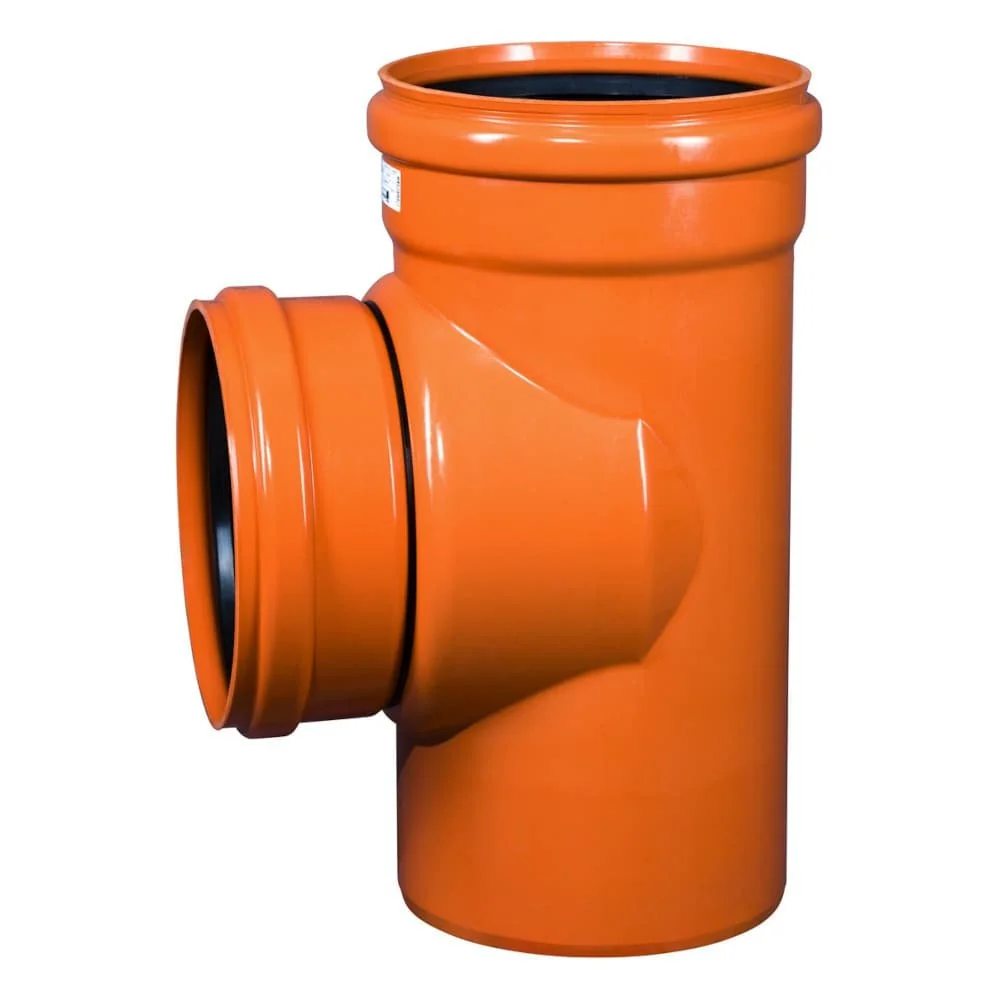

Die Bogen-Varianten sind mit 15, 30, 45 oder 87 Grad bezeichnet. Ein Bogen steht damit für eine festgelegte Richtungsänderung. Abzweige ergänzen die Hauptweite um eine zweite Angabe, zum Beispiel 315/110, 315/125, 315/160, 315/200, 315/250 oder 315/315. Für die Zusammenstellung zählt, ob der benötigte Anschluss mit dieser Kombination und dem angegebenen Winkel übereinstimmt.
Anschlussmaße und Winkel vergleichen

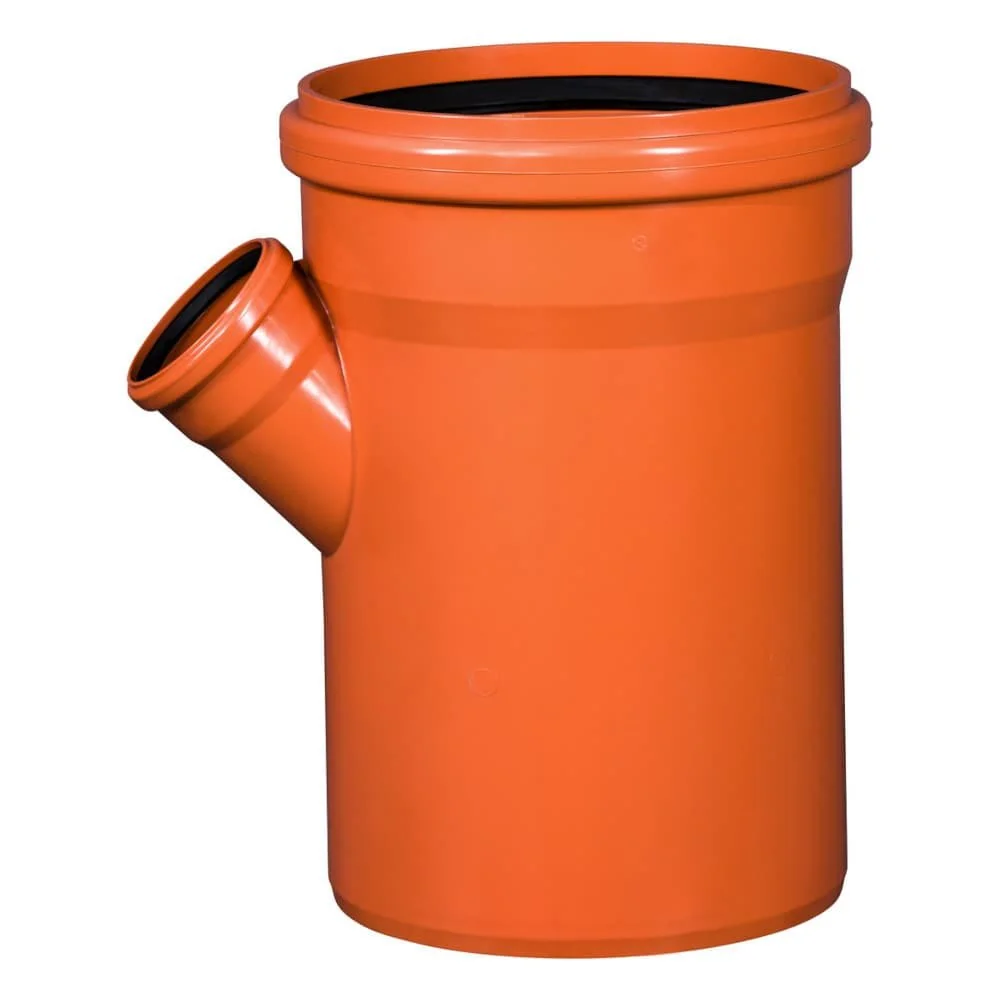

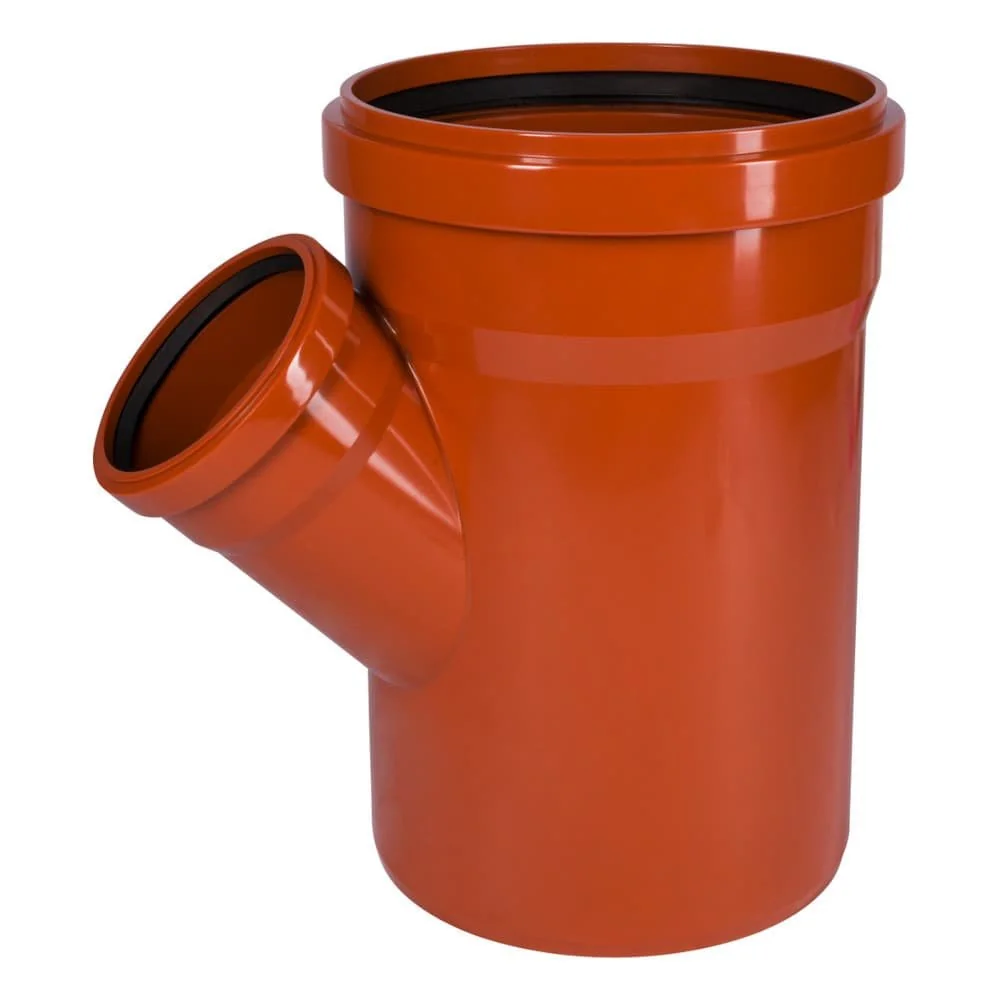

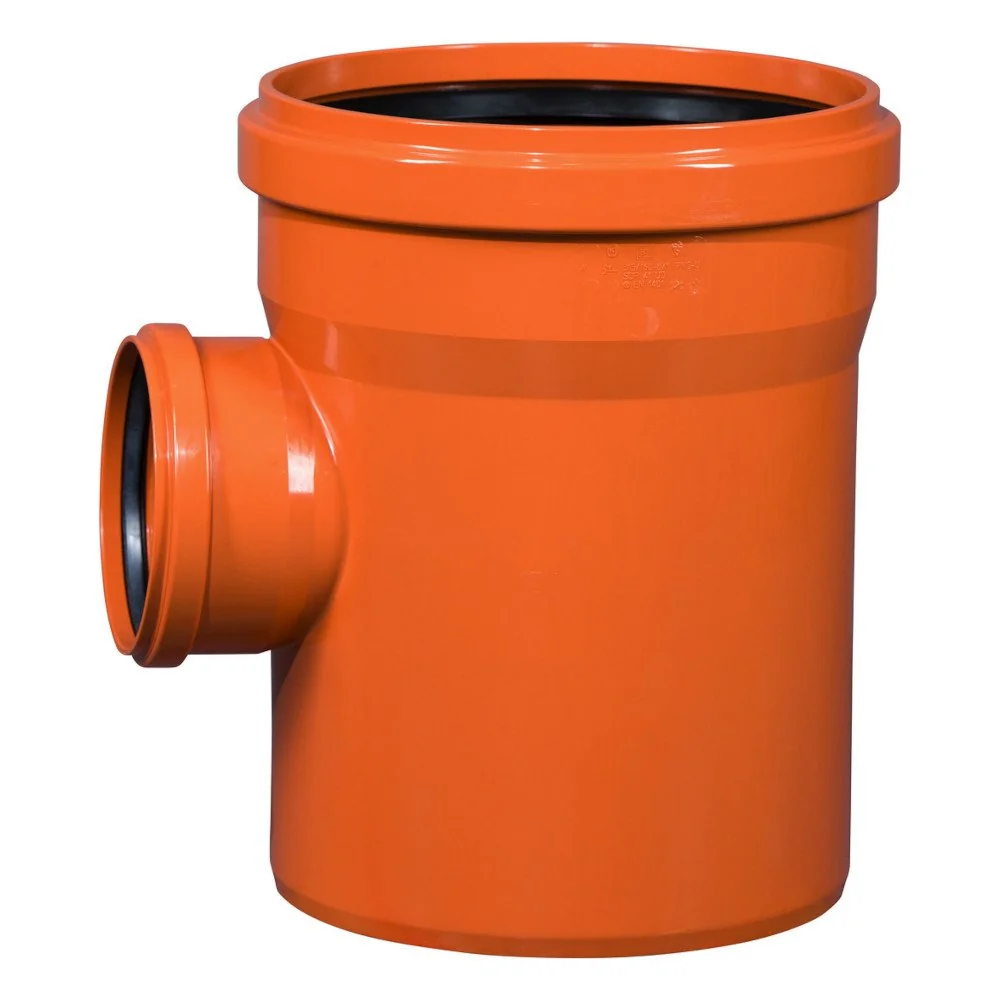

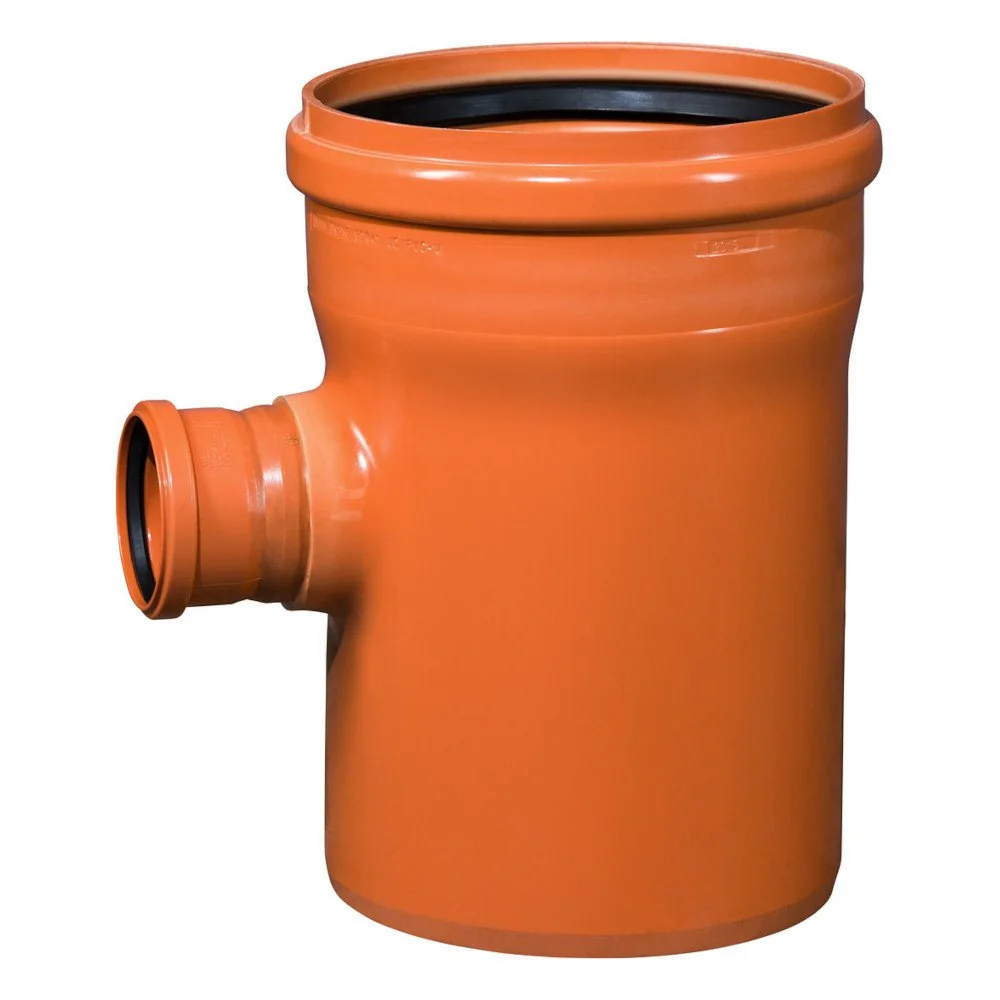

Bei den Abzweigen wiederholen sich bestimmte Kombinationen mit unterschiedlichen Winkeln. 315/110 ist als 45-Grad- und als 87-Grad-Ausführung aufgeführt. Das gilt auch für 315/200 und 315/250. Daneben stehen 315/160, 315/125 und 315/315 jeweils als 45-Grad-Abzweig. Ein weiterer Artikel ist als KG Rohr Abzweig DN 315, Abwasserrohr Abzweig, PVC Abzweig bezeichnet; in diesem Namen ist nur DN 315 als Maß genannt.

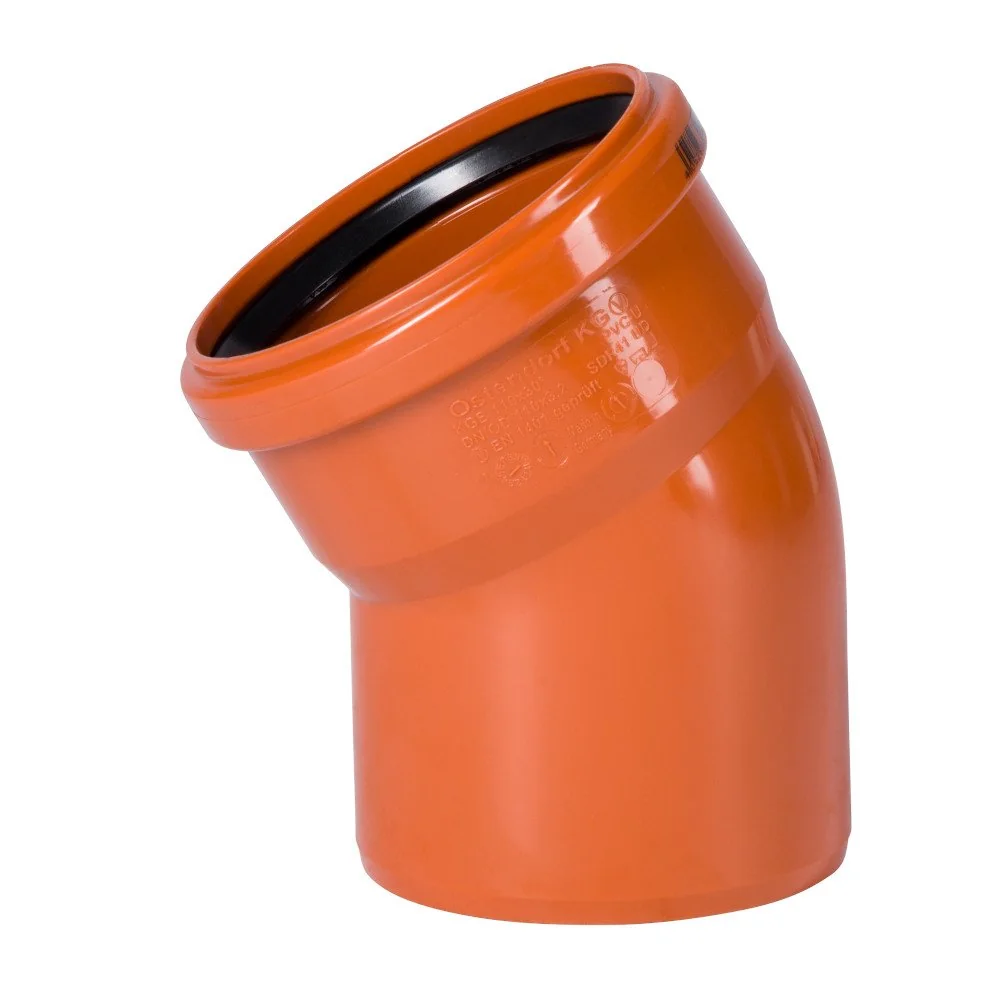

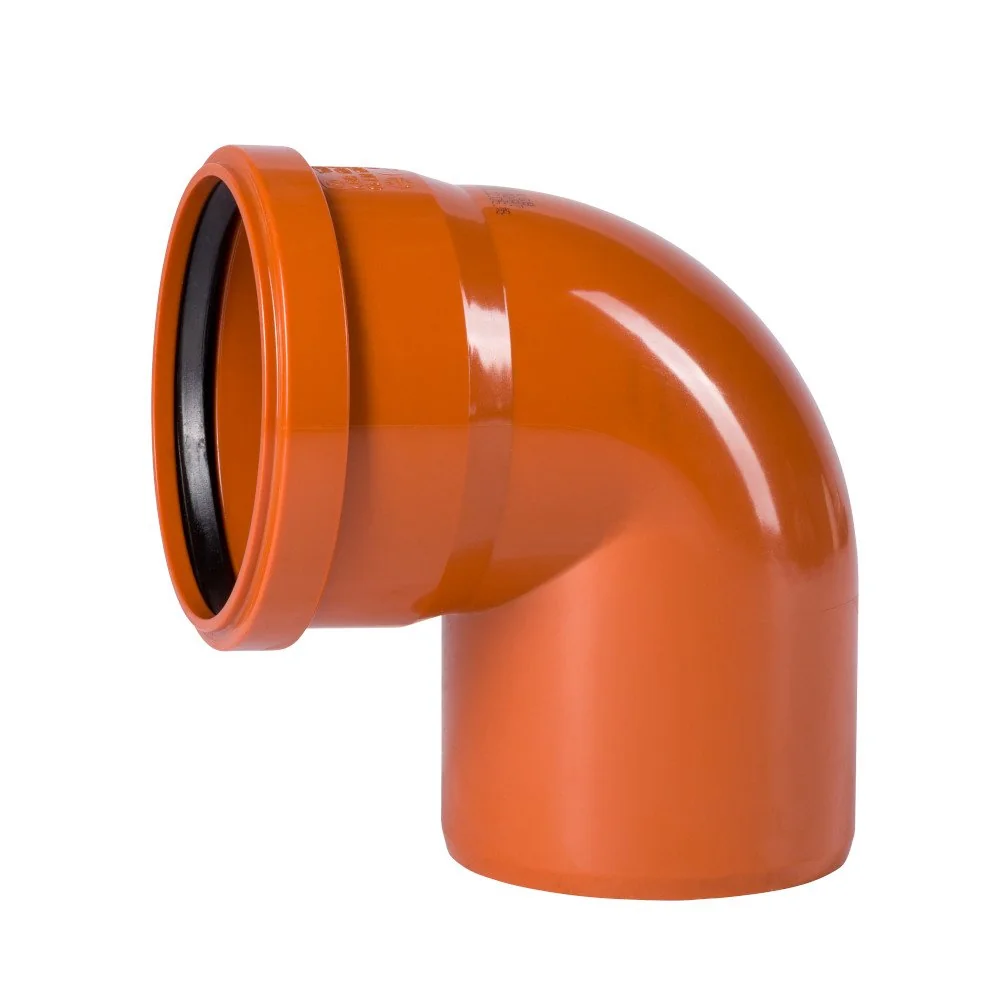

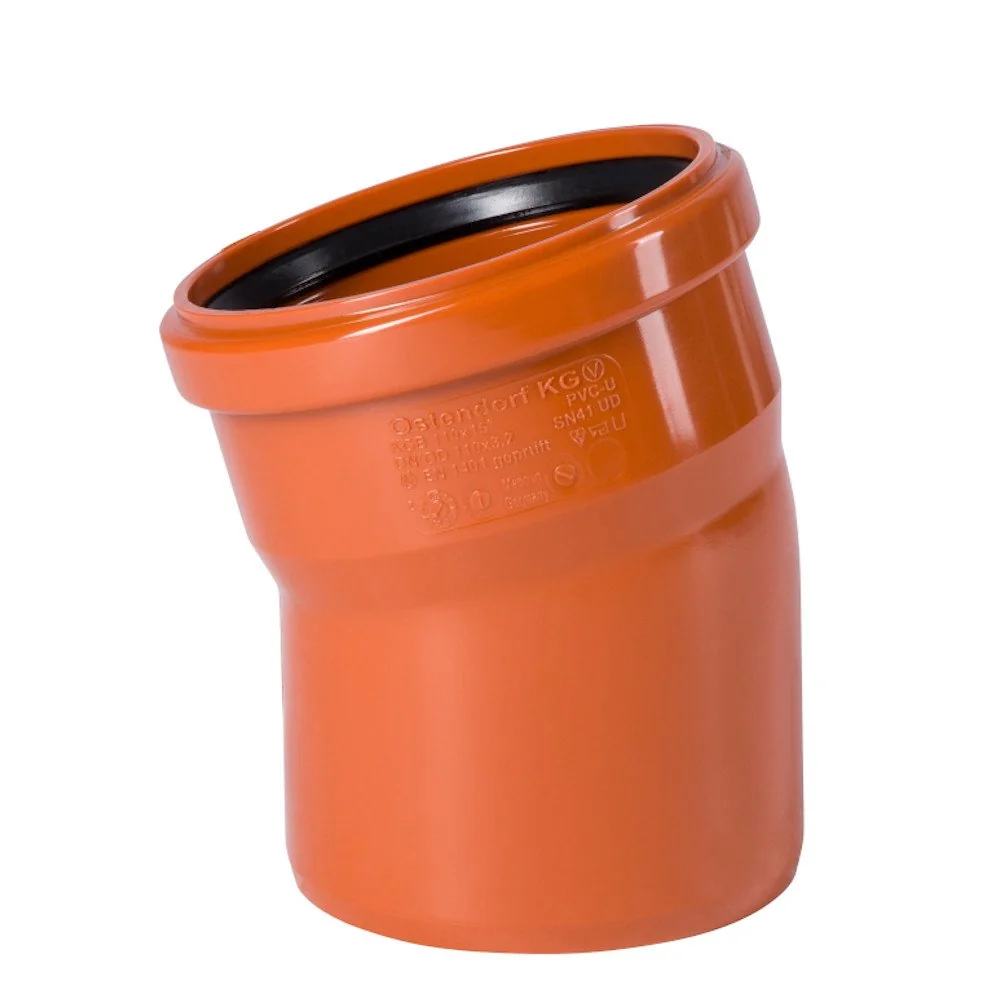

Bei den Bögen reicht die Auswahl vom KGB Bogen DN/OD 315 mit 15 Grad über 30 und 45 Grad bis zum KGB Bogen DN/OD 315 mit 87 Grad. Die Bezeichnung DN 315 kommt außerdem bei einem KG Bogen, einem Reinigungsrohr, mehreren Dichtungen und Verbindungsteilen vor. Für den Vergleich sollten daher immer Bauteilart, Hauptweite, Anschlussweite und Winkel gemeinsam gelesen werden.
Drei Produktbeispiele mit klaren Merkmalen
Die folgenden Karten zeigen drei unterschiedliche Bauteilarten. Jede Bezeichnung bleibt bei den Angaben, die in der jeweiligen Produktzeile genannt werden: ein Abzweig, ein Rohr und ein Reinigungsrohr mit Deckel.

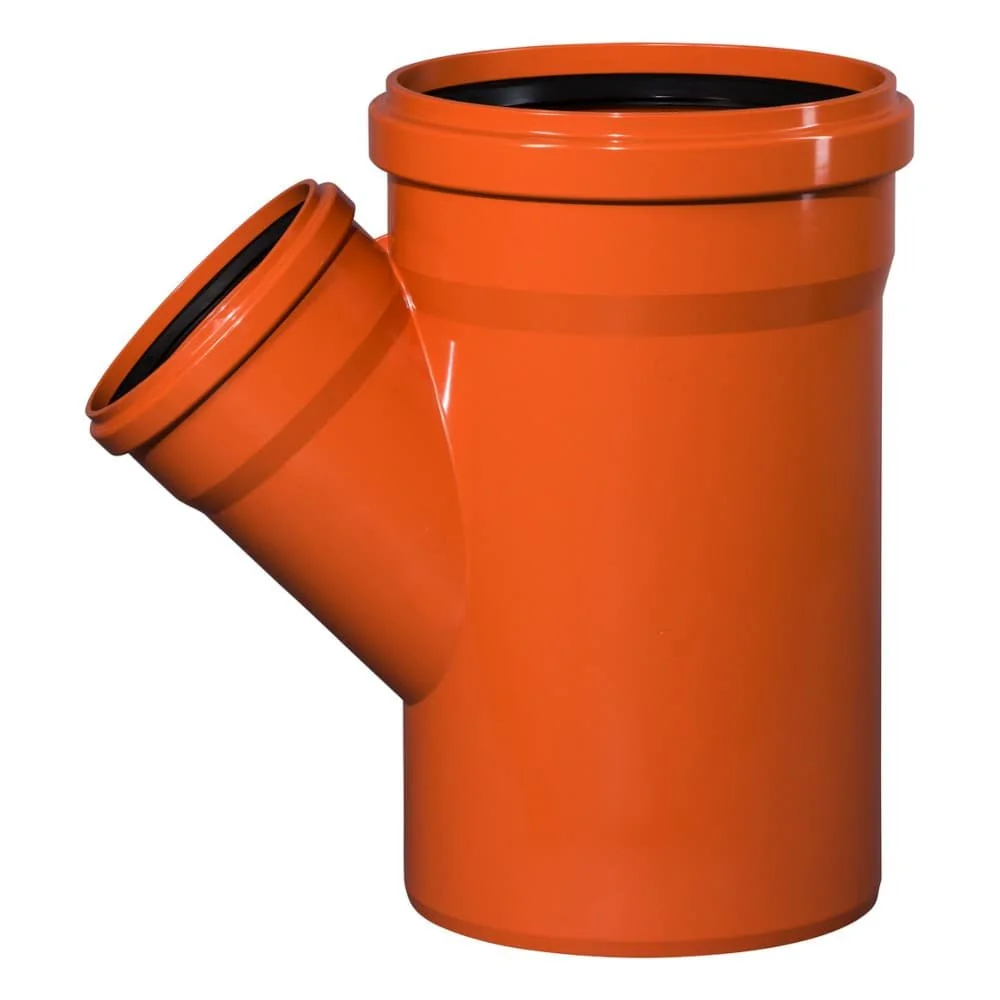

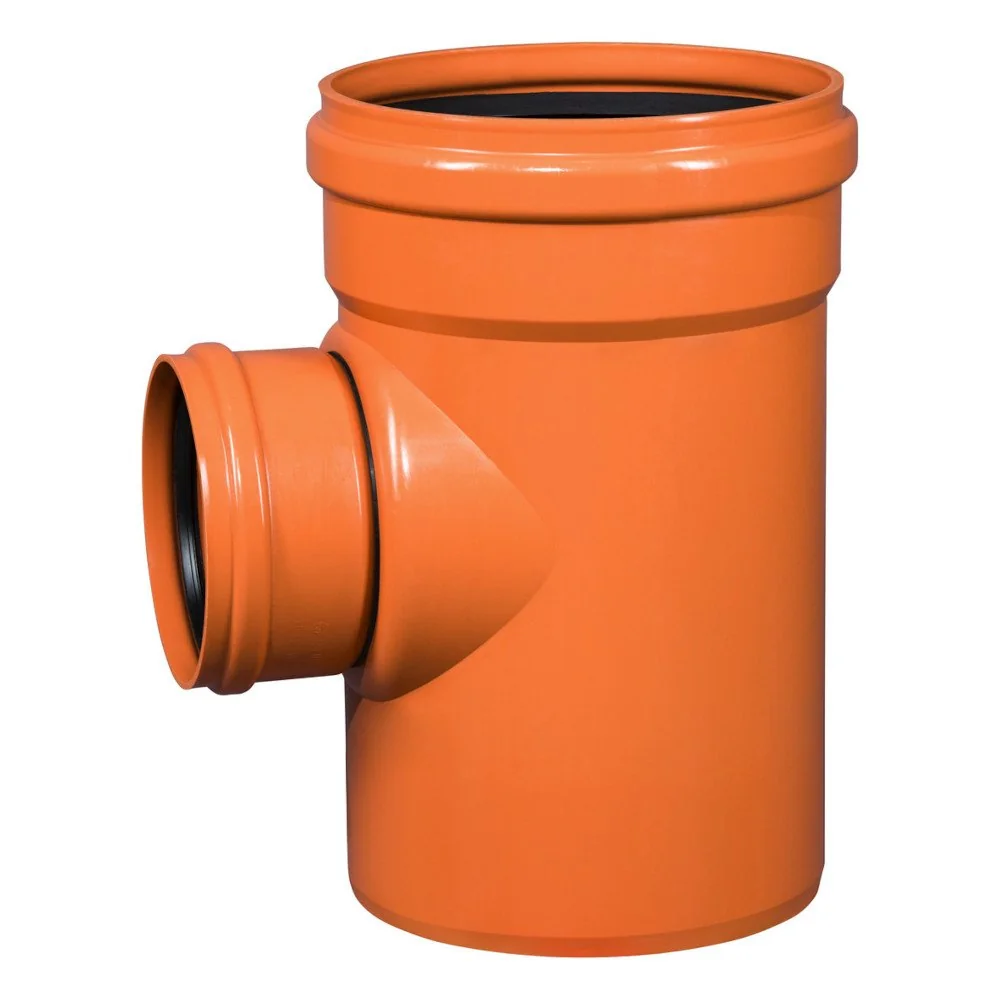

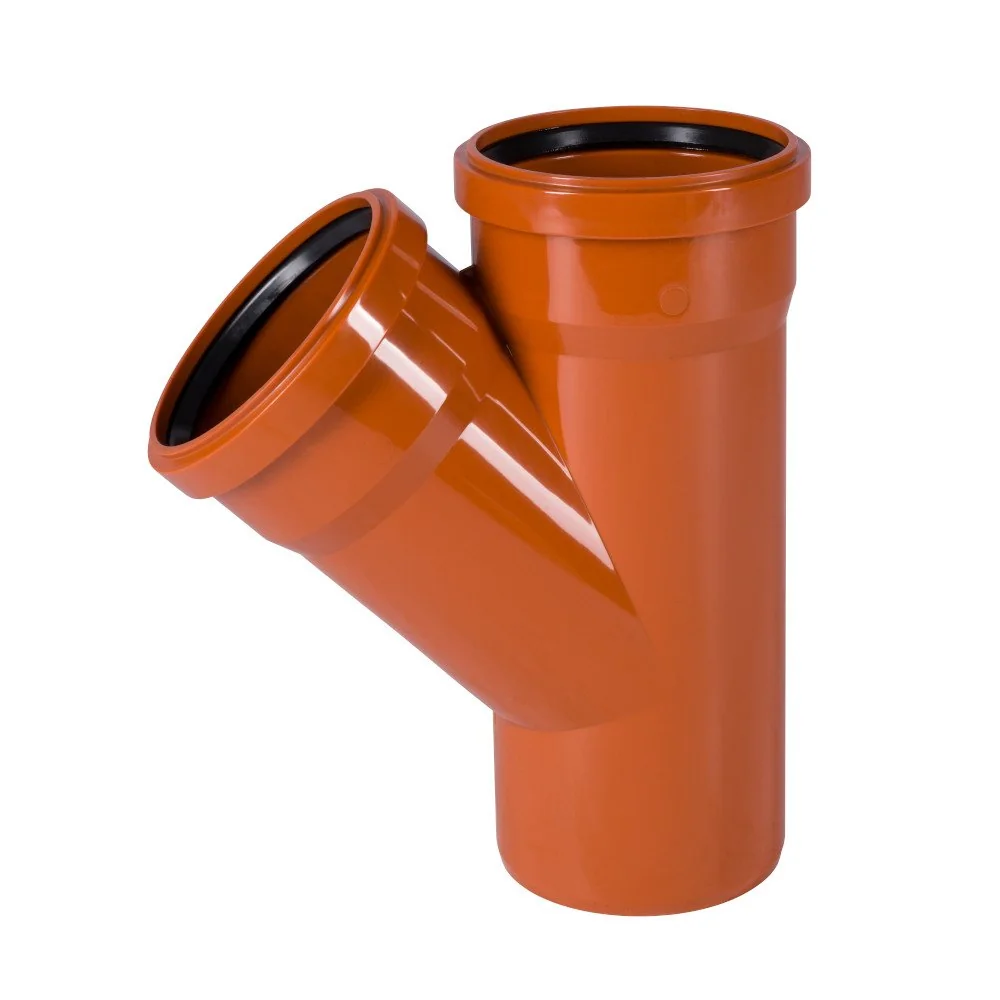

KG Rohr Abzweig 315/200 mm, 45 Grad
Abzweig mit den im Namen genannten Anschlussmaßen 315/200 mm und einem Winkel von 45 Grad.
KGEM Rohr SN 4 DN/OD 315 x 1000 mm
Rohrartikel mit den Angaben SN 4, DN/OD 315 und 1000 mm Länge.

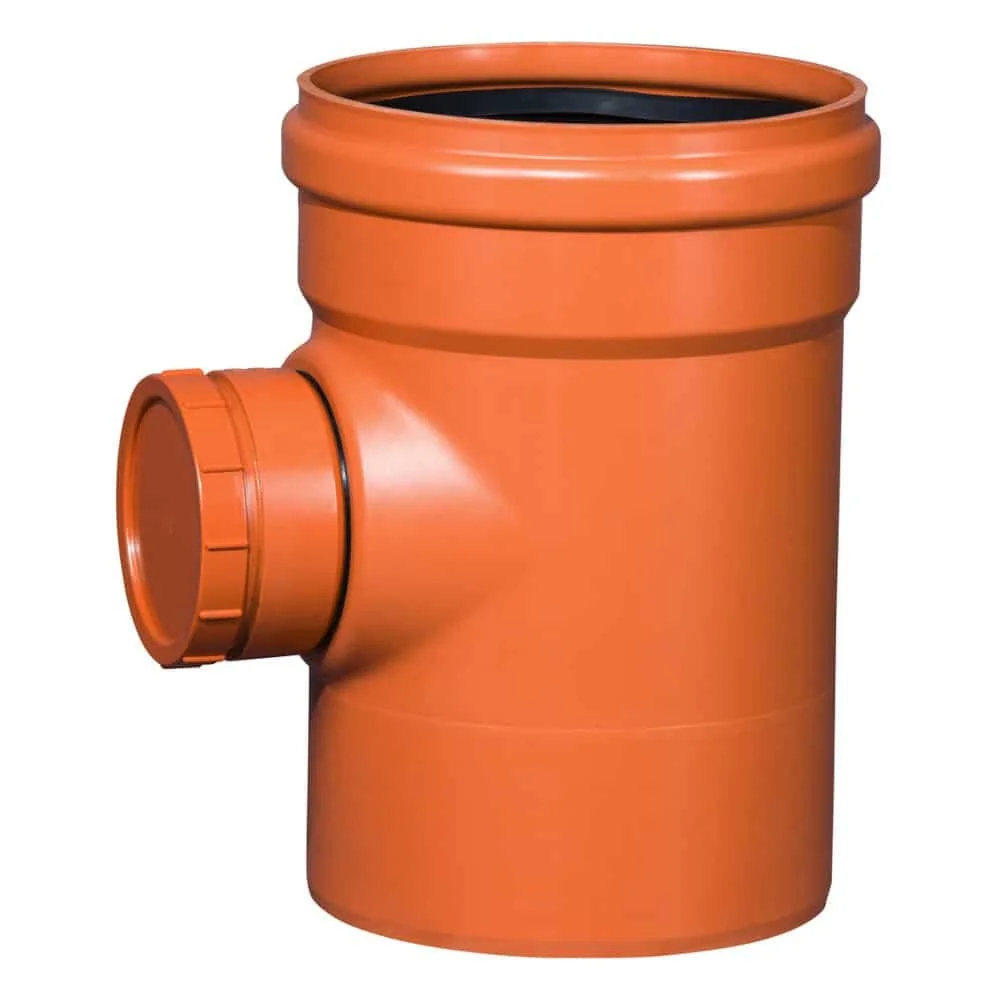

KG Rohr Reinigungsrohr DN 315, mit Deckel
Reinigungsrohr mit der im Namen genannten Weite DN 315 und einem Deckel.
Muffen, Anschlüsse und Übergänge

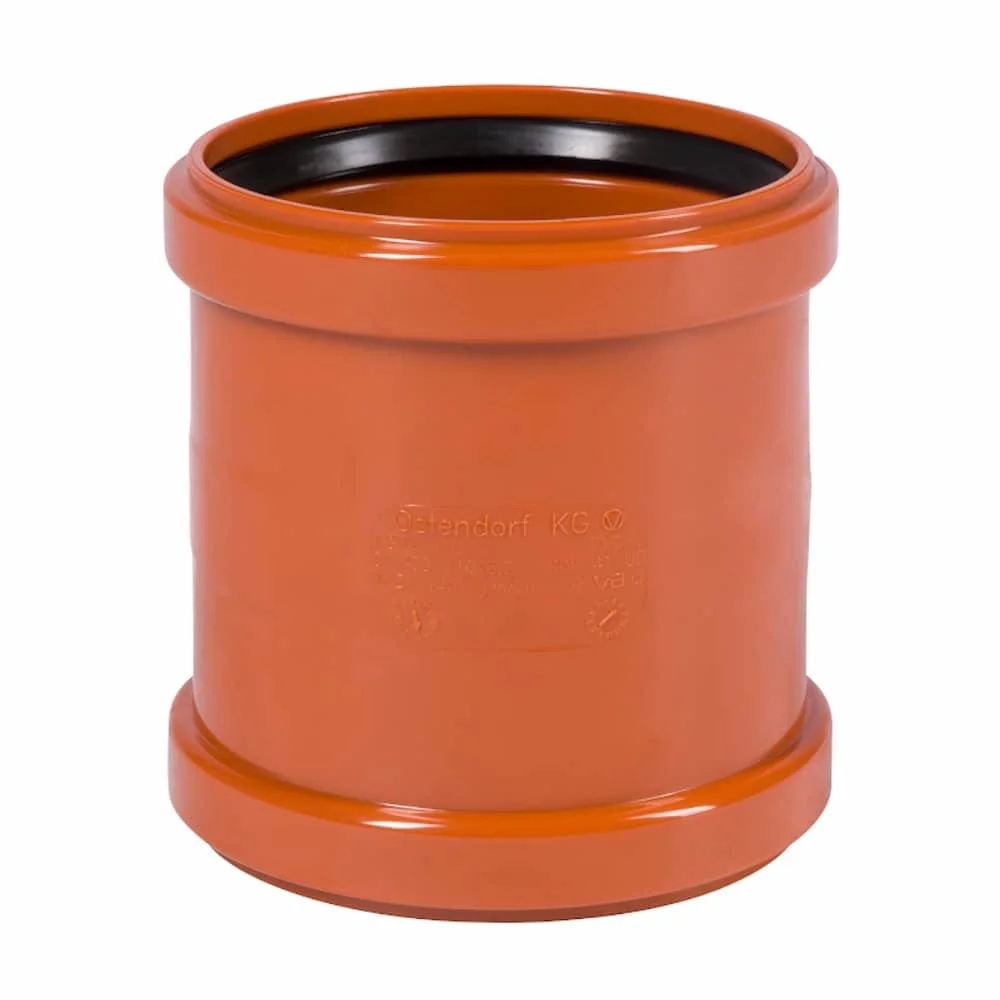

Für die Verbindung von Rohrabschnitten stehen mehrere unterschiedlich benannte Teile bereit. Dazu gehören die KGMM Doppelmuffe DN/OD 315, die KG Rohr Überschiebmuffe DN 315 und der KGUSM Anschluss als Übergangsstück. Ein weiterer Artikel ist als KG Rohr DN 315, Kanalrohr Anschluss, Steinzeug Spitzende bezeichnet. Der KGF Schachtfutter-Artikel nennt DN/OD 315/240. Diese Namen weisen auf verschiedene Verbindungs- oder Anschlussaufgaben hin.
Übergang zu einem Steinzeuganschluss

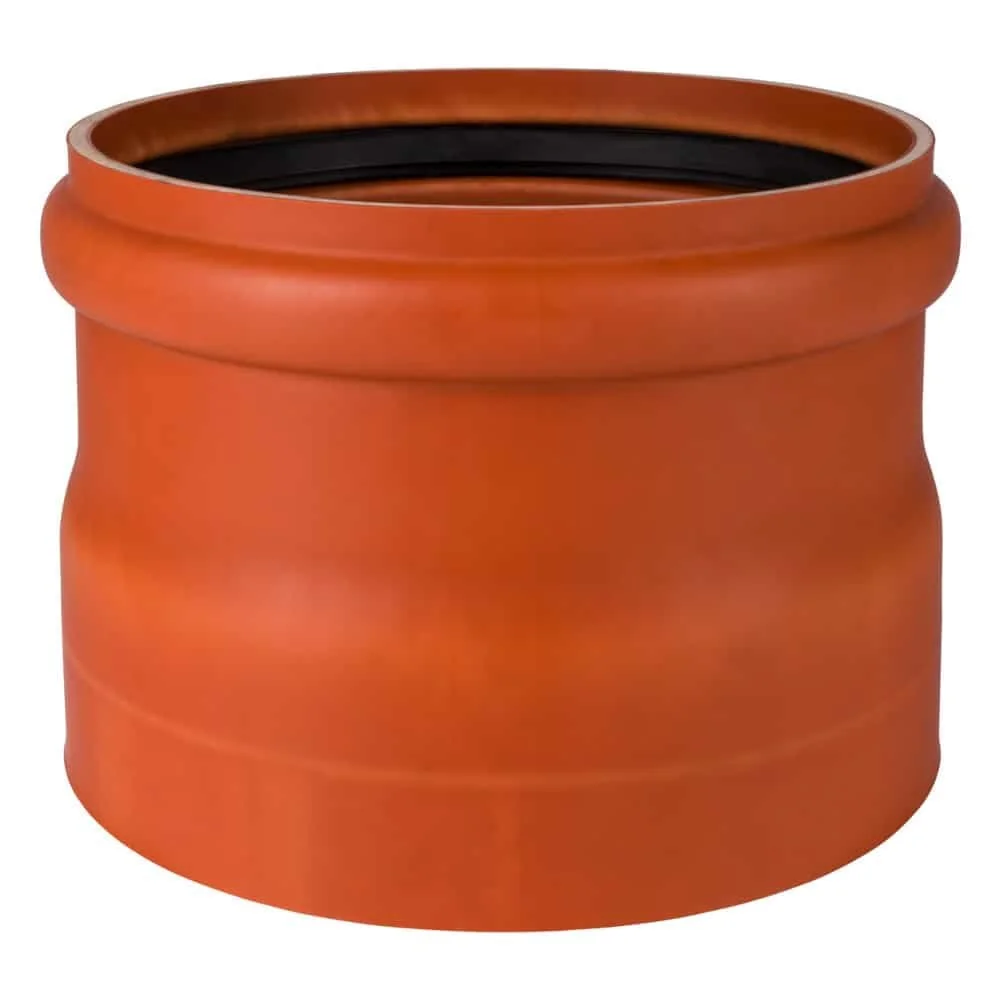

Beim KGUSM Anschluss wird in den Produktangaben die Verbindung eines KG-Rohrs mit einer Steinzeugmuffe beschrieben. Das Übergangsstück trägt DN/OD 315. Für die Auswahl ist deshalb neben der KG-Weite auch die Anschlussart Steinzeug relevant. Der Artikel mit der Bezeichnung Steinzeug Spitzende bildet eine weitere Suchspur für diesen Anschlussbereich.
Muffen im DN-315-System

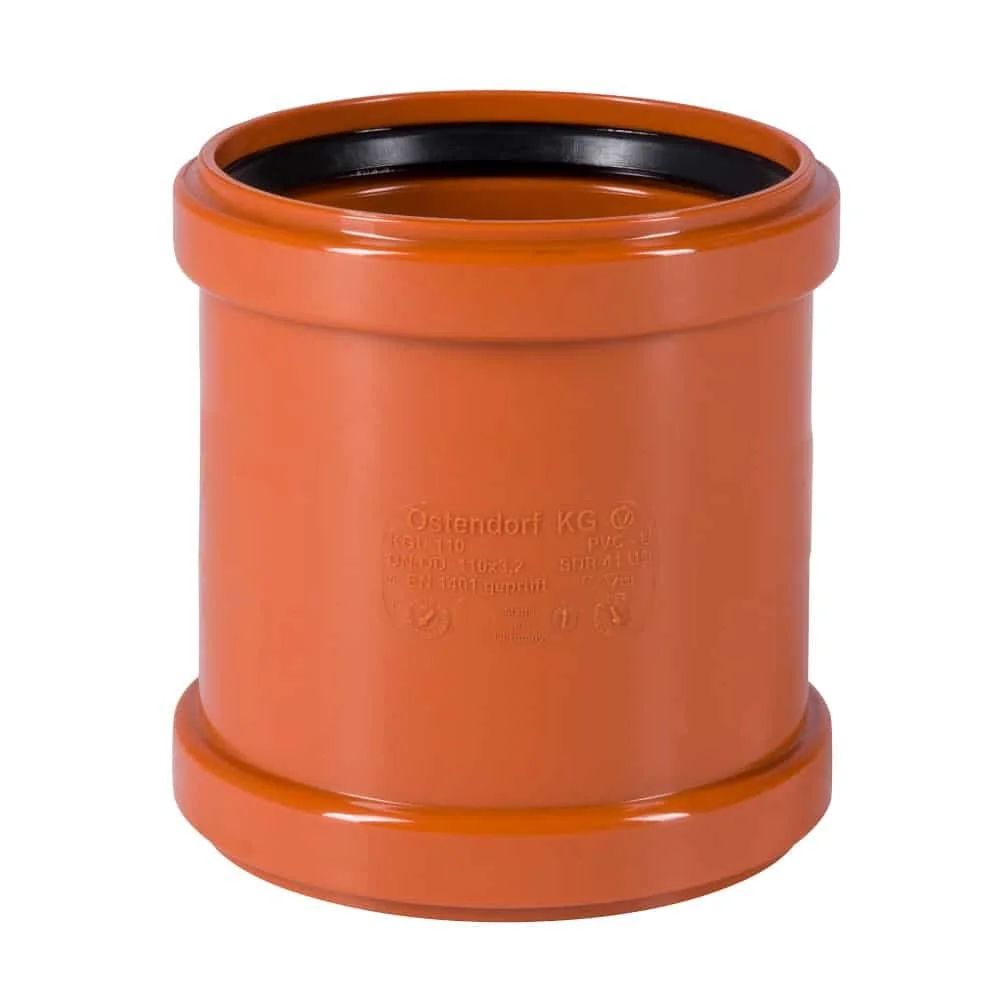

Doppelmuffe und Überschiebmuffe sind im Sortiment getrennte Begriffe. Die Doppelmuffe ist mit DN/OD 315 bezeichnet, die Überschiebmuffe mit DN 315. Wer zwei Rohrteile oder einen Anschluss verbinden will, ordnet das Verbindungsteil deshalb nach seiner Bauart und der genau genannten Weite zu.
Dichtungen und Montagehilfen

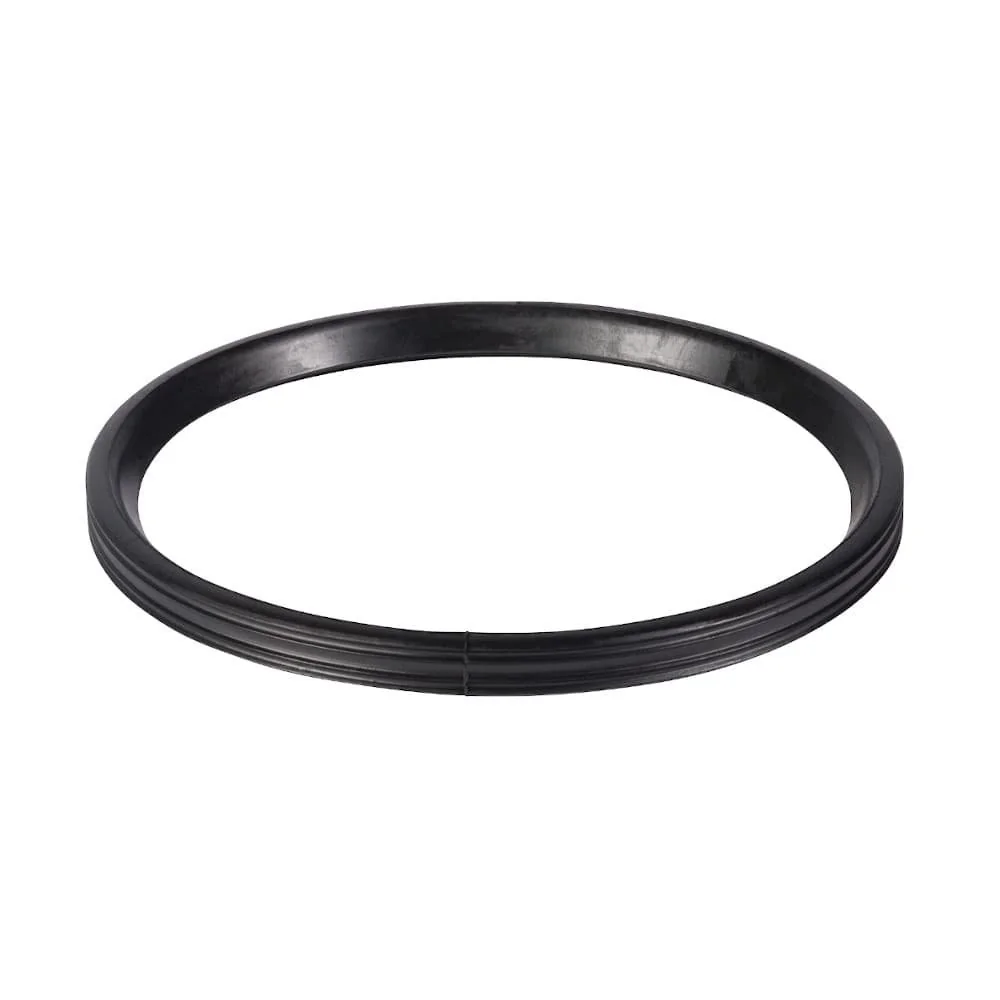

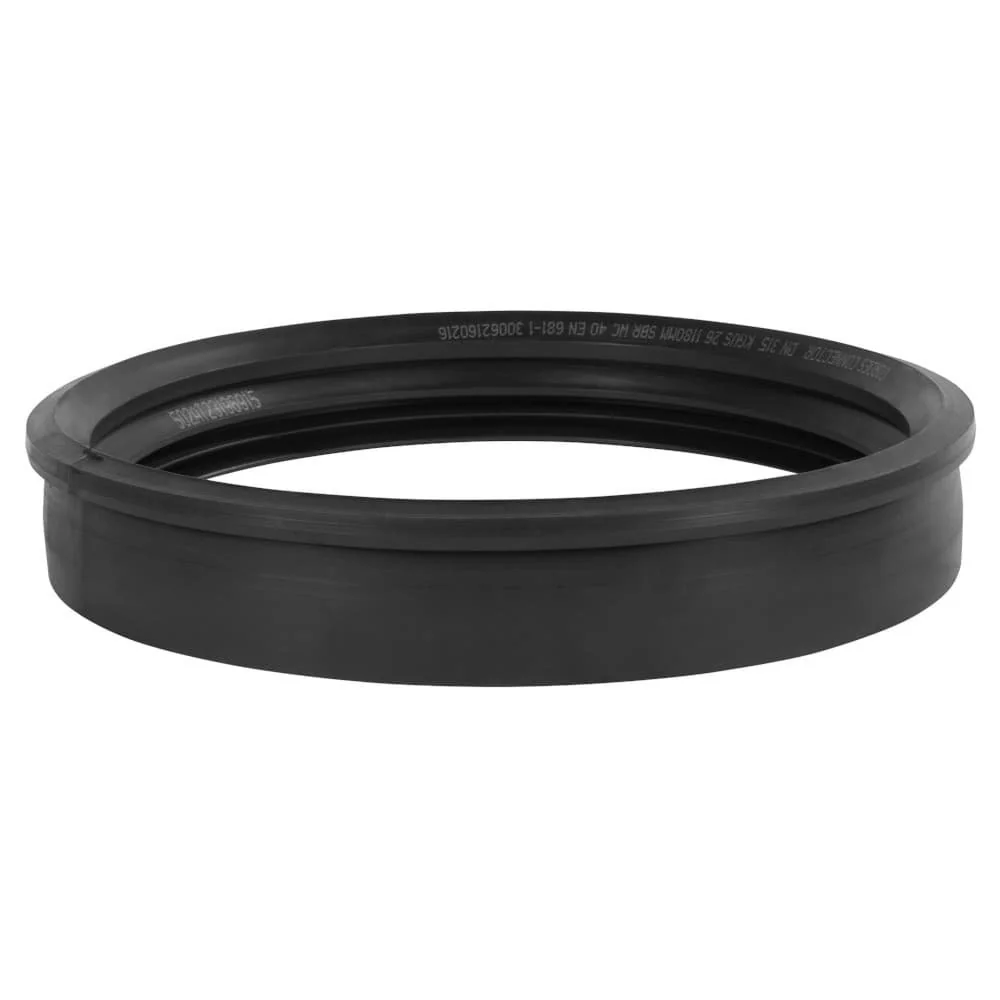

Dichtungen erscheinen als eigene Bauteilgruppe. Im Sortiment stehen ein Profilring für KG-Rohre DN 315, eine Anschlussdichtung für KG-Rohr DN 315 und ein KG-Rohr-Ersatzlippendichtring DN/OD 315. Zusätzlich ist eine NBR-Dichtung als ölbeständig und für KG-Rohr DN 315 bezeichnet. Die Artikel unterscheiden sich damit durch Dichtungstyp, Materialbezeichnung und den genannten Anschluss.

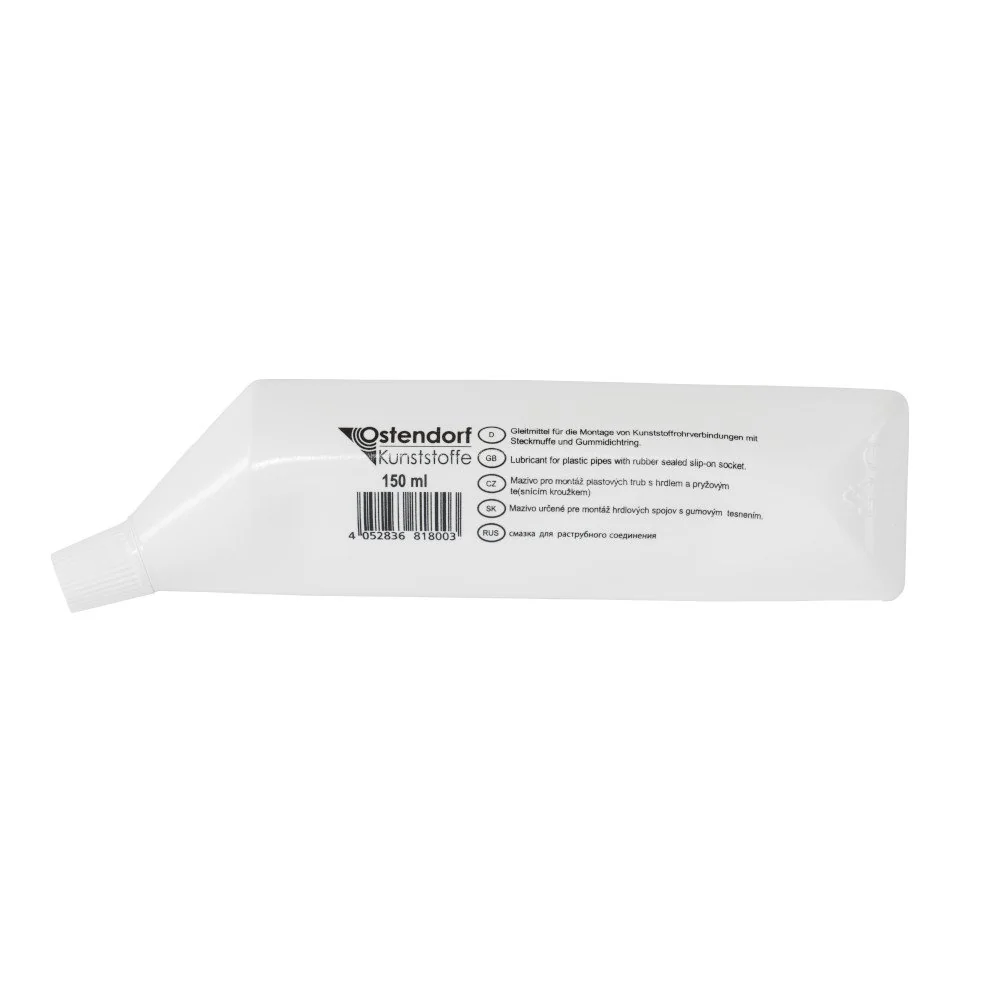

Für die Montage sind zwei KG-Rohr-Gleitmittel mit unterschiedlichen Mengenangaben gelistet: 1000 ml und 150 ml. Die Menge gehört zur jeweiligen Produktbezeichnung und sollte bei der Zusammenstellung neben dem Dichtungstyp berücksichtigt werden. So bleiben Profilring, Anschlussdichtung, Ersatzlippendichtring, NBR-Dichtung und Gleitmittel als getrennte Positionen erkennbar.
Profilring, Anschlussdichtung und Ersatzlippendichtring nennen unterschiedliche Bauformen. Bei der NBR-Ausführung kommt die Angabe ölbeständig hinzu. Die Zuordnung erfolgt über die Weite und die Anschlussstelle des konkreten Bauteils.
Abschluss, Stopfen und Reinigungszugang

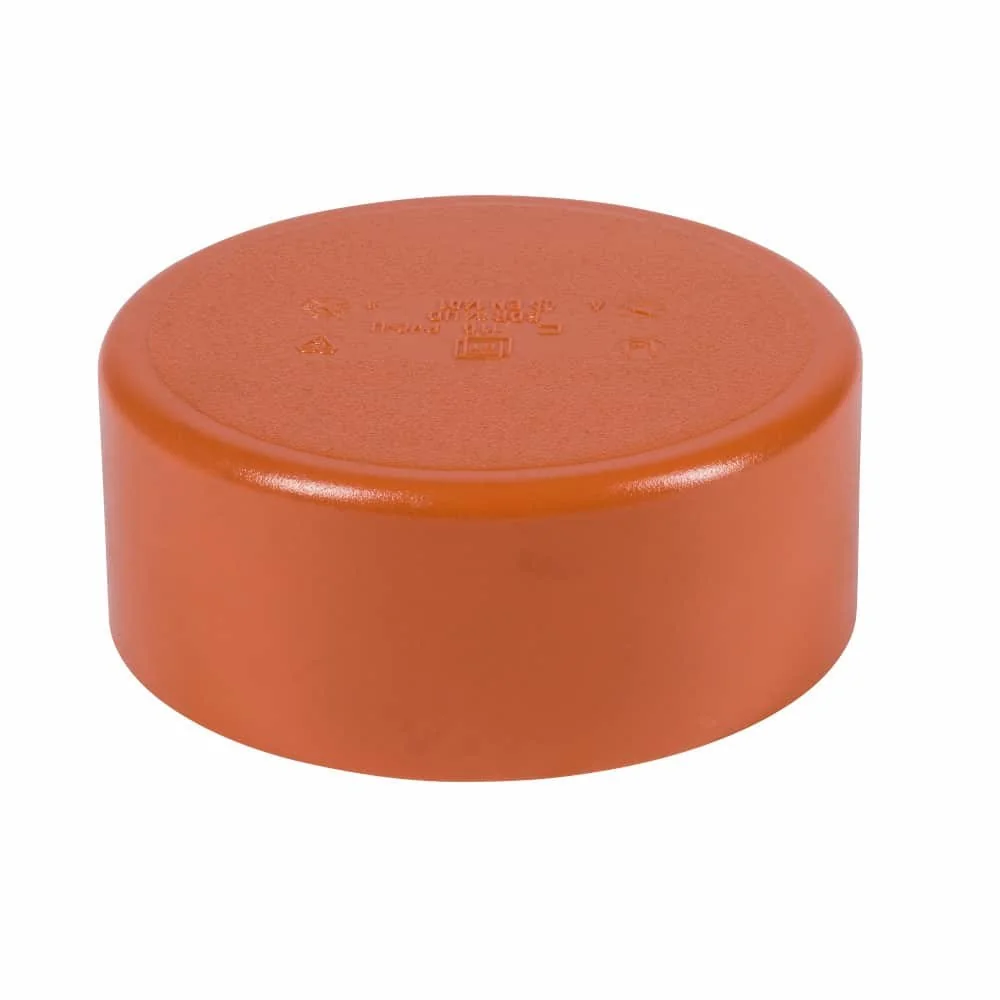

Für einen Abschluss enthält die Auswahl eine KG-Rohr-Kappe beziehungsweise Kanalrohr-Endkappe DN/OD 315 sowie einen KGM Muffenstopfen DN/OD 315. Beide Bezeichnungen nennen einen Verschluss, sind aber als unterschiedliche Produktarten geführt. Das KG Rohr Reinigungsrohr DN 315 ist dagegen mit einem Deckel bezeichnet und bildet eine eigene Position für den Reinigungszugang.
Auch das Reinigungsrohr sollte deshalb nicht mit Kappe oder Muffenstopfen gleichgesetzt werden. Die Auswahl richtet sich danach, ob ein Rohrende geschlossen oder ein Zugang mit Deckel vorgesehen ist. Der Vergleich der Begriffe in der Artikelbezeichnung verhindert, dass Verschluss und Reinigungsbauteil in der Zusammenstellung vertauscht werden.
Unterkategorie und Zubehörbereich
Die Unterkategorie DN/OD 315 führt die Ausführung mit dieser Bezeichnung gebündelt weiter. Für ergänzende Verbindungsteile, Dichtungen und Montagehilfen gibt es außerdem den Nachbarbereich Zubehör. Beide Bereiche helfen bei einer getrennten Suche nach Rohrsystem und Ergänzung.
DN/OD 315
Bauteile mit der Ausführungsbezeichnung DN/OD 315, darunter Rohre, Bögen und Formstücke.
DN/OD 315Zubehör
Nachbarbereich für ergänzende Teile rund um Rohrsysteme, Verbindungen, Dichtungen und Montage.
ZubehörAuswahl in fünf Schritten
- Rohrweite: DN 315 und DN/OD 315 stehen im Mittelpunkt; bei Abzweigen kommt eine zweite Maßangabe hinzu.
- Grundelement: Für einen geraden Abschnitt wird ein Rohr mit der genannten Länge betrachtet, etwa das KGEM Rohr SN 4 DN/OD 315 x 1000 mm.
- Leitungsverlauf: Bögen werden nach dem genannten Winkel 15, 30, 45 oder 87 Grad eingeordnet.
- Abzweig oder Übergang: Anschlusskombinationen wie 315/110 bis 315/315 sowie KGUSM, Steinzeug Spitzende, Muffe oder Schachtfutter geben die Richtung der Verbindung vor.
- Ergänzung: Profilring, Anschlussdichtung, Ersatzlippendichtring, NBR-Dichtung, Gleitmittel, Kappe, Stopfen oder Reinigungsrohr werden erst danach dem konkreten Anschluss zugeordnet.
Diese Reihenfolge trennt Maße, Winkel und Bauteilfunktionen. Sie eignet sich für die erste Orientierung in der Kategorie und macht sichtbar, welche Angaben vor einem Vergleich tatsächlich unterschiedlich sind.
Häufige Fragen zum Kanalrohrsystem
Welche Anschlussmaße kommen bei den Abzweigen vor?
Genannt werden 315/110, 315/125, 315/160, 315/200, 315/250 und 315/315. Zusätzlich gibt es einen Abzweig mit der Bezeichnung DN 315 ohne zweite Maßangabe im Produktnamen. Die Kombination sollte zur angeschlossenen Rohrweite passen.
Welche Winkel sind bei Bögen und Abzweigen aufgeführt?
Bei Bögen stehen 15, 30, 45 und 87 Grad in den Produktnamen. Bei Abzweigen erscheinen 45 und 87 Grad. Für die Auswahl werden der geplante Verlauf und die genaue Anschlusskombination gemeinsam mit dem Winkel verglichen.
Welches Rohr nennt eine Länge von 1000 mm?
Das KGEM Rohr SN 4 DN/OD 315 x 1000 mm führt SN 4, DN/OD 315 und 1000 mm direkt in der Bezeichnung. Diese Angaben beschreiben die betreffende Produktvariante und helfen beim Abgleich mit dem vorgesehenen Abschnitt.
Welche Teile sind für Übergänge und Rohrverbindungen gelistet?
Dazu gehören KGMM Doppelmuffe, Überschiebmuffe, KGUSM Anschluss und der Anschluss mit der Bezeichnung Steinzeug Spitzende. Außerdem ist ein KGF Schachtfutter DN/OD 315/240 aufgeführt. Die genaue Weite und die Anschlussart unterscheiden die Positionen.
Welche Dichtungen und Gleitmittel gibt es?
Aufgeführt sind Profilring, Anschlussdichtung, Ersatzlippendichtring und eine als ölbeständig bezeichnete NBR-Dichtung, jeweils mit Bezug zu DN 315 oder DN/OD 315. Bei den Gleitmitteln stehen die Mengen 1000 ml und 150 ml in den Produktnamen.
Was ist der Unterschied zwischen Kappe, Muffenstopfen und Reinigungsrohr?
Die Kappe ist als Kanalrohr-Endkappe DN/OD 315 benannt, der KGM Muffenstopfen als Muffenstopfen DN/OD 315. Das Reinigungsrohr trägt DN 315 und den Zusatz mit Deckel. Damit stehen zwei Abschlussarten und ein separates Reinigungsbauteil zur Auswahl.
Kurze Prüfliste für die Zusammenstellung
Vor dem Vergleich der einzelnen Positionen sollten fünf Punkte zusammenpassen: die Hauptweite DN 315 oder DN/OD 315, die zweite Anschlussweite beim Abzweig, der Winkel des Formstücks, die Bauart des Übergangs und der benötigte Dichtungs- oder Abschlussartikel. Die Produktbezeichnungen liefern dafür die relevanten Suchbegriffe. Bei Rohr, Abzweig, Bogen, Muffe, Dichtung und Montagehilfe bleibt so erkennbar, welche Aufgabe das jeweilige Teil in der Zusammenstellung übernimmt.
