DN/OD 315 Kanalrohre und Formstücke
DN/OD 315 Kanalrohre, Bögen, Abzweige und Verbindungsteile für Kanalrohrsysteme. Die Auswahl richtet sich nach Anschlussmaß, Winkel, Rohrlänge und dem benötigten Übergang.
DN/OD 315 im Überblick
In dieser Kategorie stehen Kanalrohre und Formstücke mit der Kennzeichnung DN/OD 315 oder DN 315. Die passende Variante lässt sich vor allem an vier Angaben erkennen: Anschlussmaß, Winkel, Ausführung und Aufgabe im Rohrverlauf. Bei Abzweigen tauchen zum Beispiel Kombinationen wie 315/110, 315/125, 315/160, 315/200, 315/250 und 315/315 auf. Bei Bögen geben 15, 30, 45 oder 87 Grad die jeweilige Richtungsänderung an.
Für eine gerade Strecke nennt das KGEM Rohr SN 4 DN/OD 315 x 1000 mm zusätzlich die Rohrlänge von 1000 mm und die Kennzeichnung SN 4. Für Übergänge und Reparaturen gibt es Anschlüsse, Reduzierungen, Muffen und Dichtungen. So lässt sich die Auswahl nach dem vorhandenen Rohrabschnitt und dem nächsten Verbindungspunkt strukturieren, statt nur nach der gemeinsamen Größe 315 zu suchen.
Die richtige Variante nach Anschluss und Winkel
Ein Abzweig wird nach dem Hauptanschluss und dem seitlichen Anschluss ausgewählt. Ein Verhältnis 315/110 ist eine andere Ausführung als 315/200 oder 315/250. Zusätzlich entscheidet der Winkel über den Verlauf: Die Produktnamen führen sowohl 45-Grad- als auch 87-Grad-Abzweige. Für eine gleich große Weiterführung ist der Abzweig DN/OD 315/315 mit 45 Grad beziehungsweise 87 Grad eine eigene Variante.
Bögen für Richtungsänderungen
Bei Bögen steht der Winkel direkt in der Bezeichnung. Für DN/OD 315 sind KGB-Bögen mit 15, 30 und 87 Grad aufgeführt; außerdem gibt es einen KG-Bogen DN 315 mit 45 Grad. Wer den Leitungsverlauf nur leicht ändern möchte, vergleicht deshalb zuerst die Winkelangabe. Der 87-Grad-Bogen und der 45-Grad-Bogen gehören nicht in dieselbe Auswahlgruppe, auch wenn beide den Anschluss DN 315 beziehungsweise DN/OD 315 tragen.
Abzweige für unterschiedliche Nebenanschlüsse
Die seitliche Größe ist bei einem Abzweig ebenso wichtig wie der Winkel. Zur Auswahl stehen unter anderem 315/110 mit 45 oder 87 Grad, 315/160 mit 45 Grad, 315/125 mit 45 Grad sowie 315/200 und 315/250 mit unterschiedlichen Winkeln. Der Artikel KG Rohr Abzweig DN 315, Abwasserrohr Abzweig, PVC Abzweig nennt dagegen keinen seitlichen Anschluss im Namen. Bei dieser Variante sollten die vollständigen Artikeldaten mit dem geplanten Anschluss verglichen werden.
Winkel
15, 30, 45 oder 87 Grad anhand des Produktnamens abgleichen.
Anschluss
Bei Abzweigen die zweite Zahl wie 110, 125, 160, 200, 250 oder 315 beachten.
Verlauf
Bogen, Abzweig oder gerades Rohr nach der Einbausituation einordnen.
Rohrstrecken und Übergänge
Das KGEM Rohr SN 4 DN/OD 315 x 1000 mm ist als gerades Rohr mit 1000 mm Länge bezeichnet. Für eine Verbindung zwischen KG-Rohr und einer Steinzeugmuffe ist der KGUSM Anschluss DN/OD 315 als Übergangsstück aufgeführt. Ein weiterer Artikel nennt einen Kanalrohr-Anschluss für ein Steinzeug-Spitzende. Diese beiden Begriffe beschreiben unterschiedliche Anschlusssituationen und sollten nicht vertauscht werden.
Für einen Wechsel der Rohrgröße führt die Kategorie ein Rohr-Reduzierstück DN 315/250. Der Produktname nennt es auch Übergangsrohr und Abwasserrohr-Reduktion. Vor der Auswahl ist daher zu klären, ob ein gleich großer Anschluss, ein Übergang zu Steinzeug oder eine Reduzierung von 315 auf 250 gebraucht wird. Die Anschlussdichtung und der Profilring gehören dagegen zur Abdichtung im KG-System und ersetzen kein Formstück für eine Richtungsänderung.
Dichtungen, Muffen und Montagehilfe

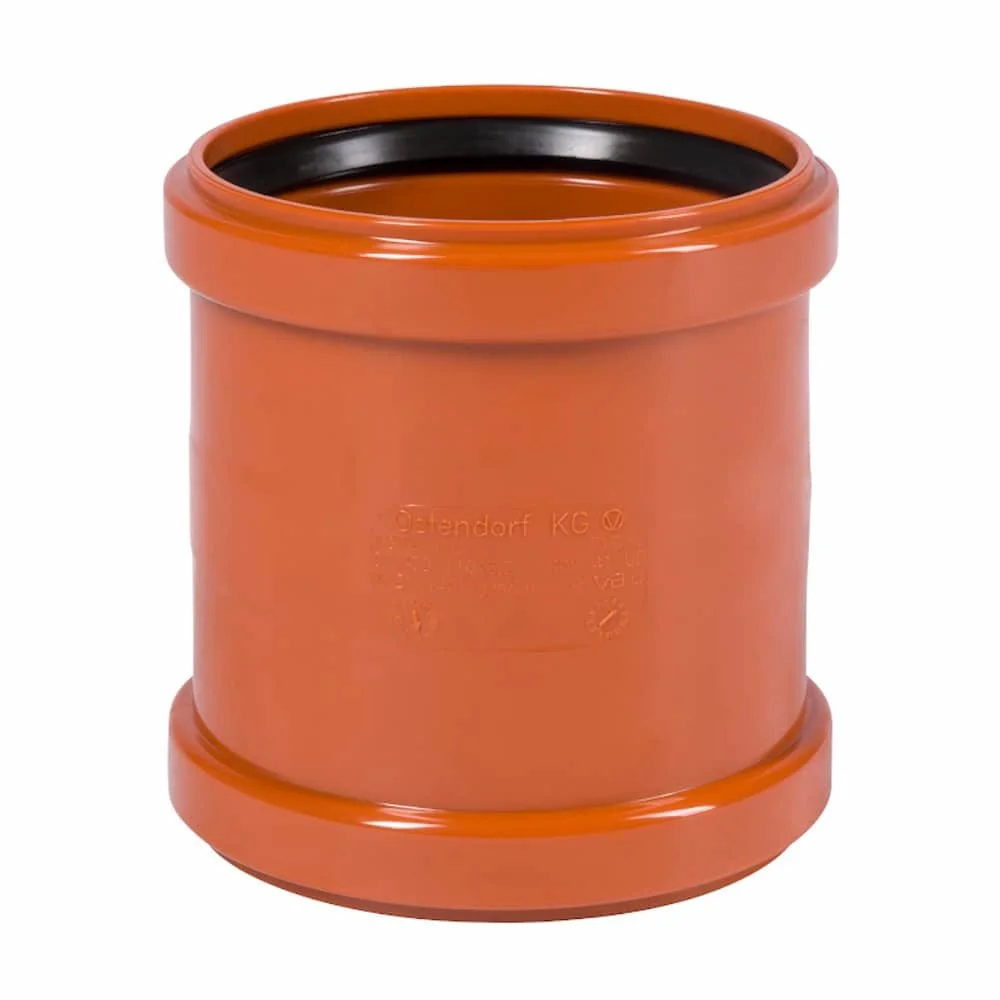

Für DN 315 sind mehrere Verbindungsteile mit klar abgegrenzten Aufgaben gelistet. Die KGMM Doppelmuffe DN/OD 315 verbindet zwei passende Rohrenden über Muffen. Die KG-Rohr-Überschiebmuffe DN 315 ist im Namen als Kanalrohr- und Abwasserrohr-Zubehör bezeichnet. Ein KGM Muffenstopfen DN/OD 315 und eine KG-Rohr-Kappe beziehungsweise Endkappe DN/OD 315 dienen dem Verschließen der jeweiligen Ausführung.

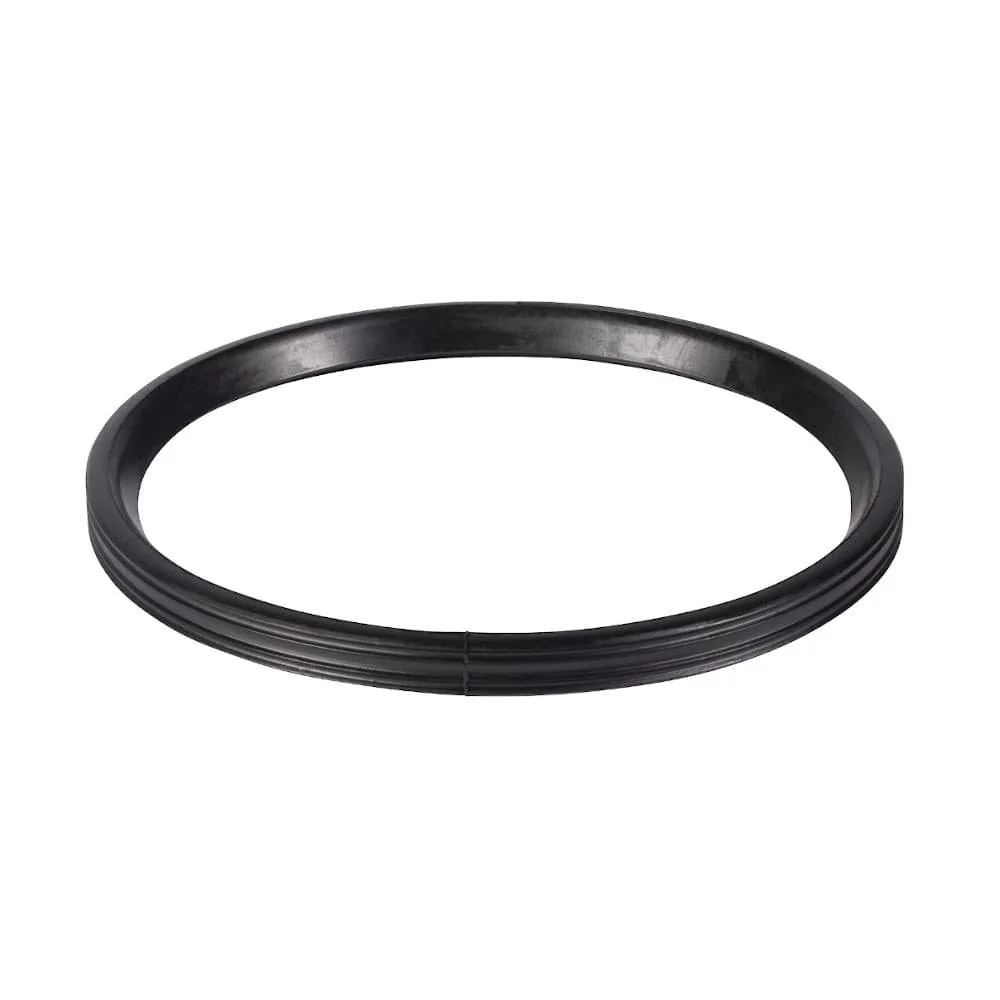

Bei den Dichtungen stehen ein Profilring für KG-Rohre DN 315, eine Anschlussdichtung für KG-Rohr DN 315 sowie ein Ersatzlippendichtring DN/OD 315 zur Verfügung. Die NBR-Dichtung wird im Produktnamen als ölbeständig bezeichnet. Für die Verbindung von Rohr und Dichtung sind außerdem KG-Rohr-Gleitmittel mit 150 ml und 1000 ml als Montagehilfe aufgeführt; die jeweilige Menge steht direkt im Namen.
Verbindung
Doppelmuffe oder Überschiebmuffe nach der vorgesehenen Rohrverbindung auswählen.
Abdichtung
Profilring, Anschlussdichtung oder Ersatzlippendichtring sind getrennte Artikeltypen.
Montage
Gleitmittel ist mit 150 ml oder 1000 ml als eigene Montagehilfe gelistet.
Zugang, Verschluss und Schachtanschluss
Das Reinigungsrohr DN 315 wird mit Deckel geführt und ist damit als eigener Zugang im Rohrsystem gekennzeichnet. Ein Schachtfutter KGF DN/OD 315/240 ist eine andere Bauteilgruppe als ein gerades Rohr oder ein Abzweig. Die Maße 315/240 müssen mit der vorhandenen Anschlussstelle übereinstimmen. Für ein offenes Rohrende ist dagegen die Kappe DN/OD 315 oder der Muffenstopfen DN/OD 315 nach der jeweiligen Bauform zu betrachten.
Diese Unterscheidung hilft bei der Zusammenstellung: Zugang mit Deckel, Anschluss an einen Schacht, Übergang zu einem anderen Rohrsystem und Verschluss sind vier verschiedene Aufgaben. Wer zuerst diese Aufgabe festlegt und danach DN/OD, Gegenmaß und Winkel abgleicht, kann die Artikelbezeichnungen gezielt lesen.
Drei Produktbeispiele im Vergleich
Die folgenden Karten zeigen drei unterschiedliche Artikeltypen aus der Kategorie. Die Angaben bleiben auf die jeweilige Produktbezeichnung und die hinterlegte Produktkarte beschränkt.
Auswahl in vier Schritten
Gerades Rohr, Bogen, Abzweig, Übergang, Dichtung, Zugang oder Verschluss bestimmen.
Bei Abzweigen die zweite Zahl und bei Übergängen das Zielsystem abgleichen.
15, 30, 45 oder 87 Grad nur entsprechend dem geplanten Leitungsverlauf wählen.
Dichtung, Muffe, Gleitmittel oder Deckel nach der Verbindungssituation ergänzen.
Für einen Abzweig DN 315/200 mit 45 Grad ist der KG Rohr Abzweig 315/200 mm, 45 Grad als konkrete Variante aufgeführt. Der Produktname liefert hier Anschlussmaß und Winkel in einer Zeile.
FAQ zu DN/OD 315
Woran unterscheiden sich die Abzweige DN/OD 315?
Anschlusskombination und Winkel sind die wichtigsten Angaben im Produktnamen. Aufgeführt sind unter anderem 315/110, 315/125, 315/160, 315/200, 315/250 und 315/315. Zusätzlich kommen 45-Grad- und 87-Grad-Ausführungen vor.
Welche Winkel gibt es bei Bögen DN 315?
Die gelisteten Produktnamen nennen 15, 30, 45 und 87 Grad. Der Winkel beschreibt die jeweilige Bogenvariante; deshalb sollte er vor der Auswahl mit dem vorgesehenen Leitungsverlauf abgeglichen werden.
Welches Rohr ist als gerade Strecke aufgeführt?
Das KGEM Rohr SN 4 DN/OD 315 x 1000 mm ist mit einer Länge von 1000 mm bezeichnet. SN 4 und DN/OD 315 sind weitere Angaben aus dem Produktnamen.
Welche Teile sind für eine Abdichtung gelistet?
Die Kategorie führt einen Profilring für KG-Rohre DN 315, eine Anschlussdichtung für KG-Rohr DN 315 und einen Ersatzlippendichtring DN/OD 315. Eine NBR-Dichtung wird im Namen als ölbeständig bezeichnet.
Wann passt ein Übergangsstück statt eines Abzweigs?
Ein Übergangsstück ist in den Produktdaten für den Anschluss an eine Steinzeugmuffe beziehungsweise ein Steinzeug-Spitzende beschrieben. Ein Abzweig wird dagegen über einen zusätzlichen Anschluss wie 315/110 oder 315/200 und einen Winkel bezeichnet.
