DN/OD 110
Rohre und Formstücke für Kanalrohrsysteme in DN/OD 110: gerade Rohrstücke, Bögen nach Winkel, Abzweige, Muffen, Dichtungen, Reinigungsrohre und Montagezubehör nach den benötigten Anschlussdaten auswählen.
DN/OD 110 im Kanalrohrsystem
DN/OD 110 steht in dieser Kategorie für Komponenten eines Kanalrohrsystems: gerade Rohre, Bögen, Abzweige, Muffen, Dichtungen, Reinigungsrohre, Abschlussstücke und Montagezubehör. Die Artikelbezeichnungen führen das Maß zusammen mit einer konkreten Bauform. Für die Auswahl zählt daher neben DN/OD 110 auch, ob eine Strecke verlängert, umgelenkt, verzweigt, verbunden oder abgeschlossen werden soll.
Gerade Rohrstücke sind mit unterschiedlichen Längenangaben vertreten. Bögen unterscheiden sich durch ihren Winkel; Abzweige und Anschlüsse verändern die Verbindungsart. Muffen und Dichtungen betreffen die Verbindung, während Kappen, Muffenstopfen und Reinigungsrohre den Abschluss oder den Zugang im Rohrsystem abdecken. Montagegleitmittel ergänzt die Verbindung mit Steckmuffe und Gummidichtring.
Die folgenden Hinweise ordnen diese Formen nach ihrer Aufgabe. Zahlen und Materialien werden nur dort genannt, wo sie in einer Artikelbezeichnung oder den Produktdaten stehen. So lässt sich die benötigte Variante anhand von Leitungsverlauf, Winkel, Anschluss und Länge eingrenzen.
Rohrstücke und Bögen passend zum Verlauf
Gerade Rohrstücke

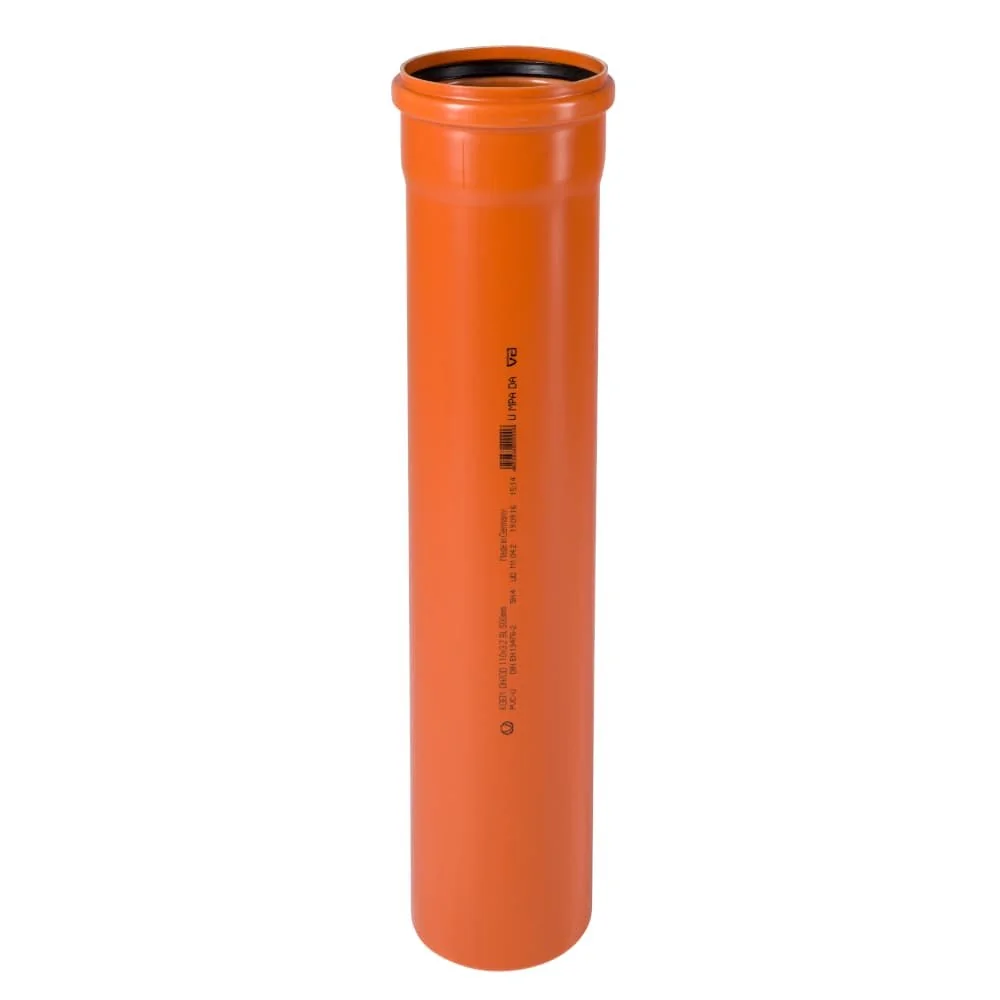

Für gerade Leitungsverläufe sind KG-Rohre mit DN 110 beziehungsweise DN/OD 110 aufgeführt. Ein Produkt wird als KG Rohr 110 mm mit SN 4, Coex und DN/OD 110 x 1000 mm beschrieben. Ein weiterer Artikeltitel nennt KG Rohr, DN 110, 500 mm und SN4. Die Längenangabe gehört jeweils zur benannten Rohrvariante. Vergleichen Sie Länge, Nennmaß und die angegebene Ausführung mit dem Abschnitt, der verbunden werden soll.
Bögen nach Winkel

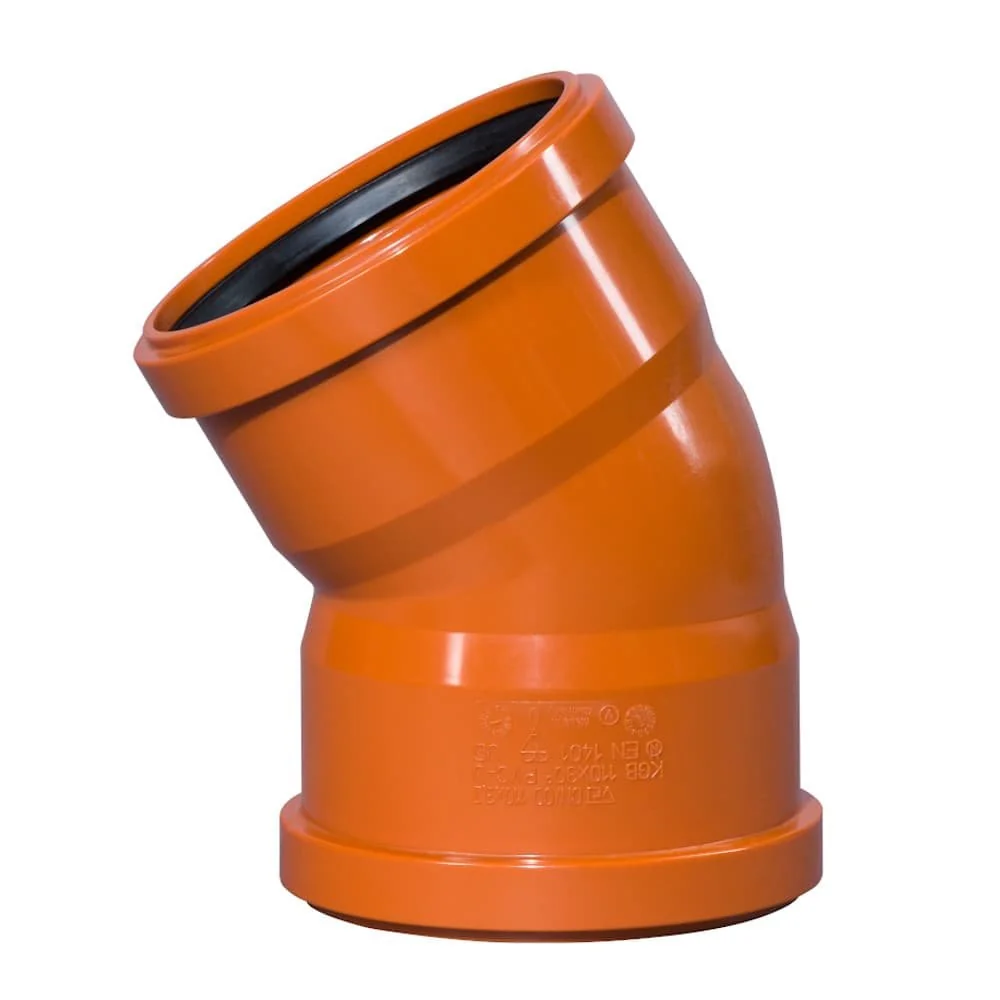

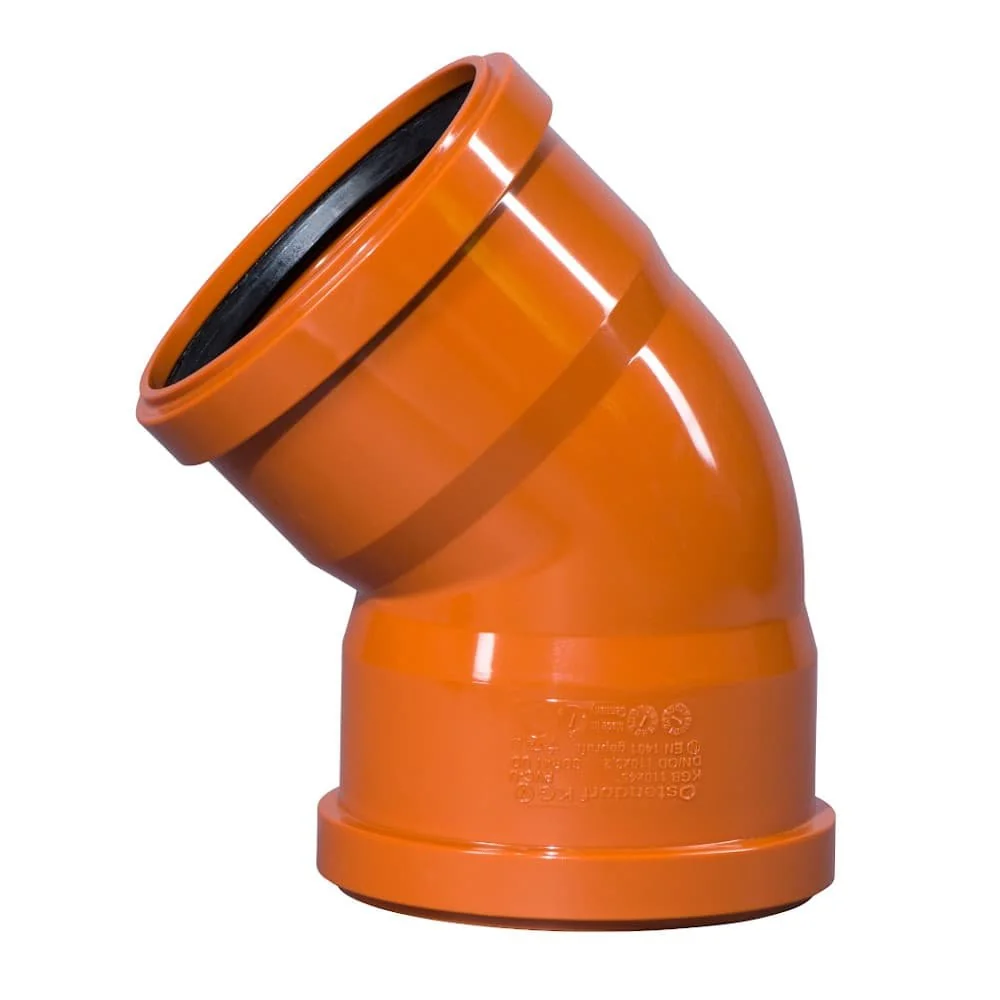

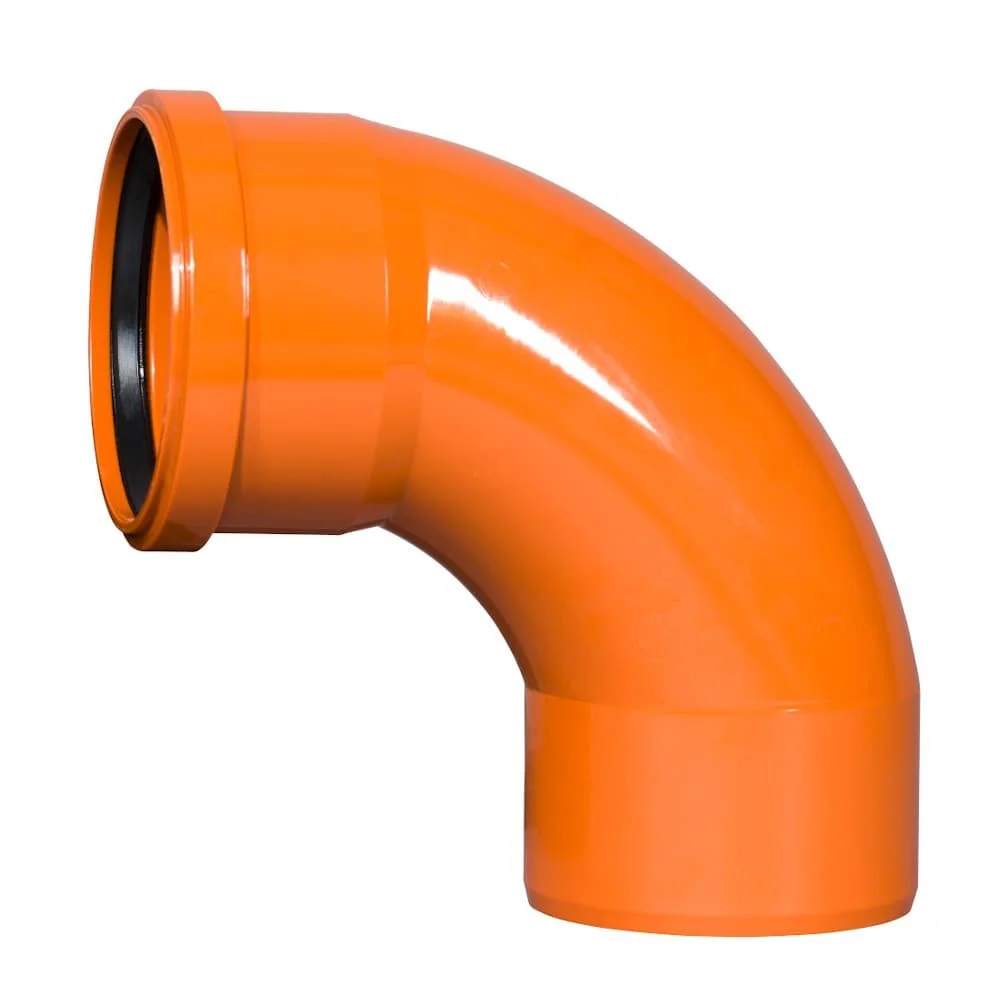

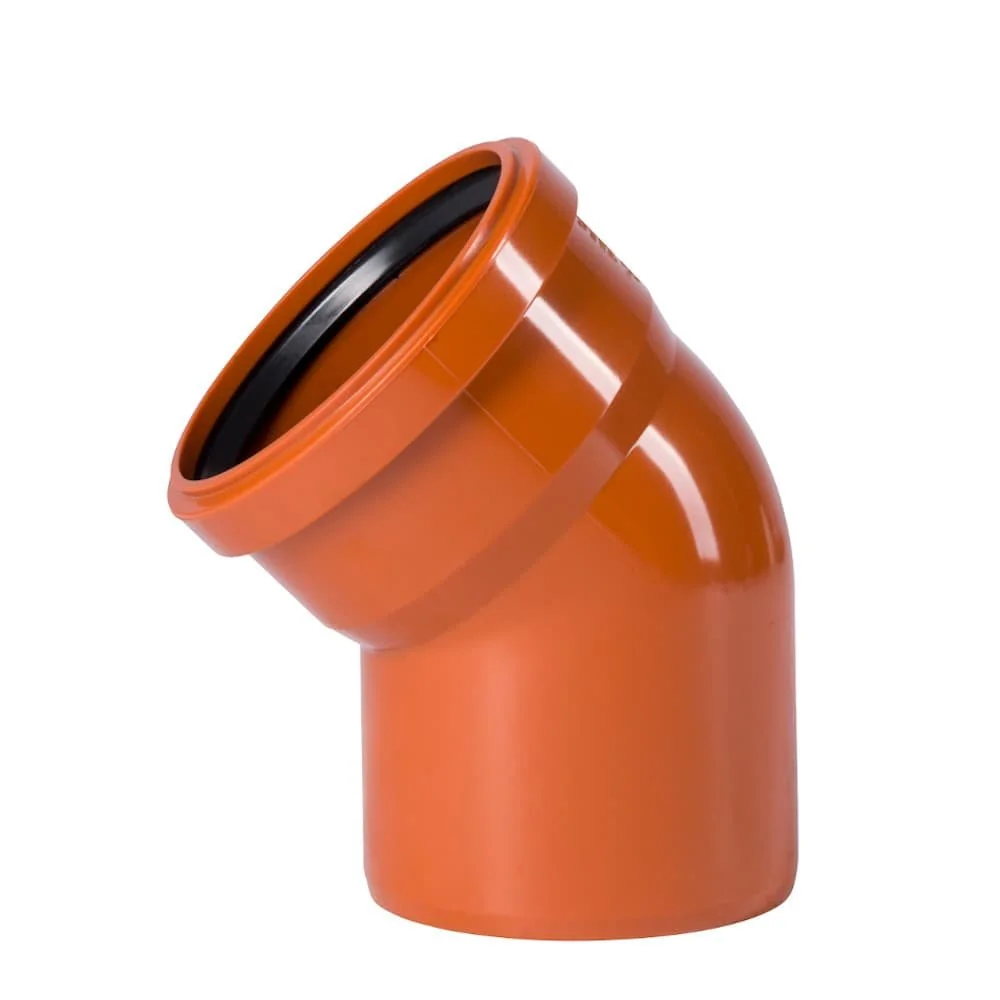

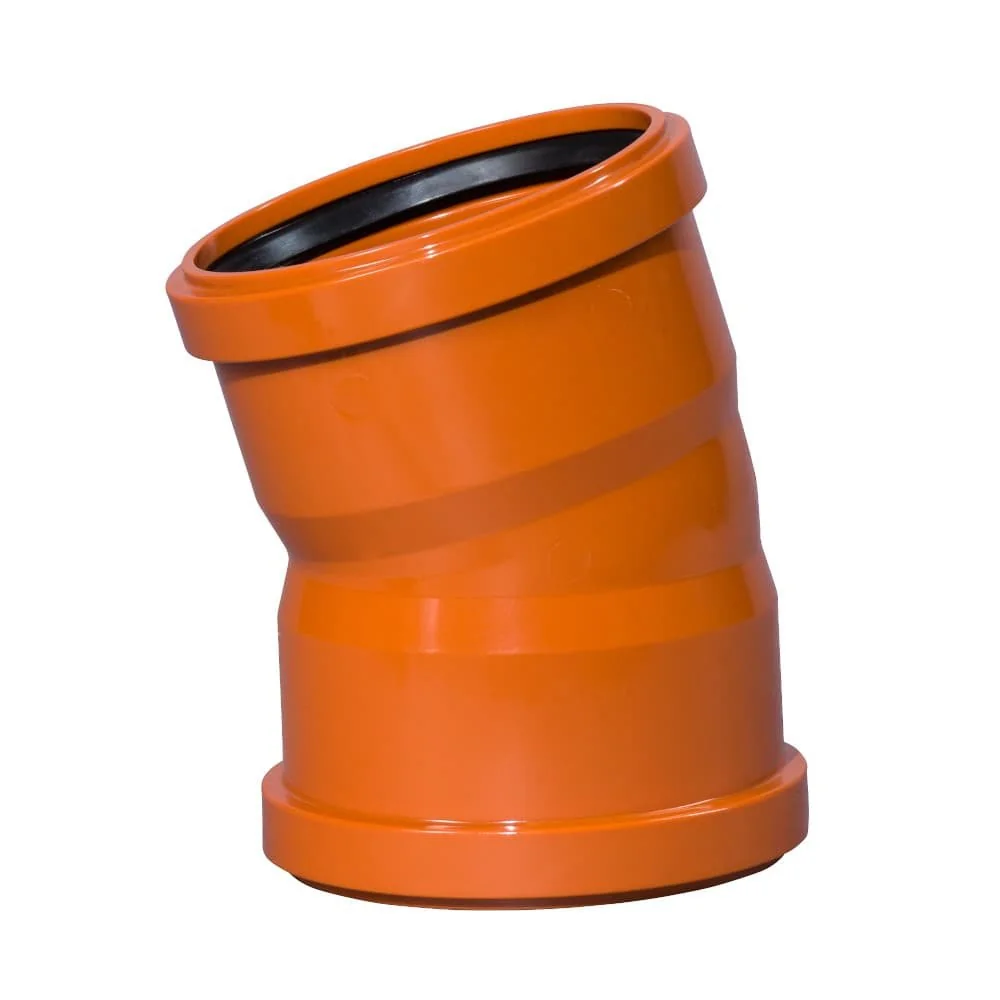

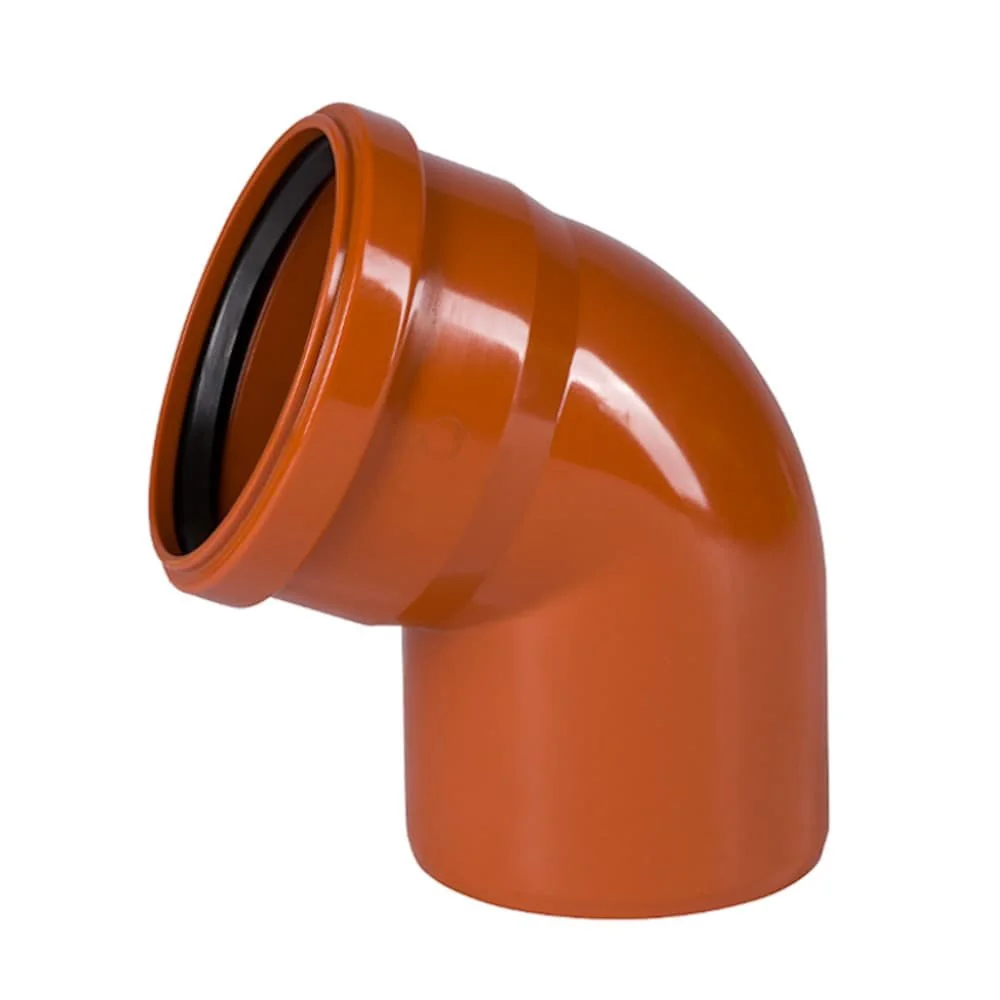

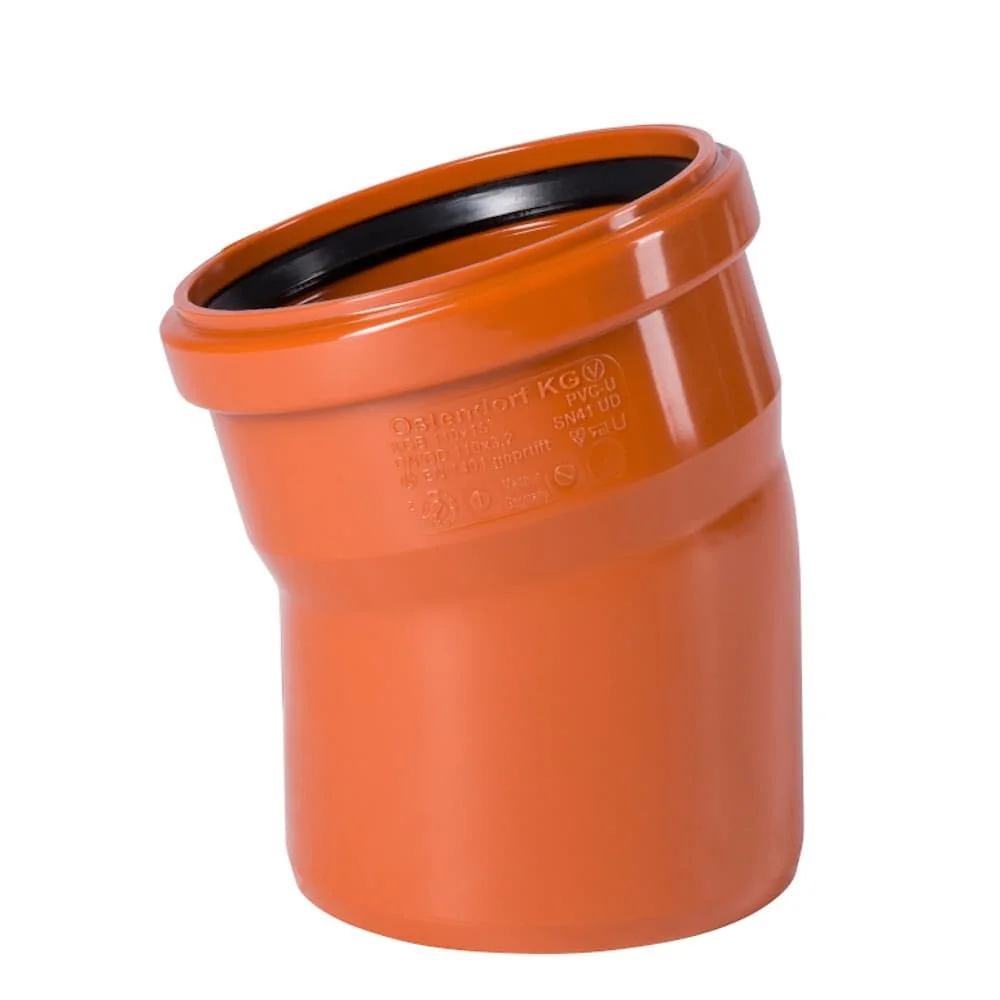

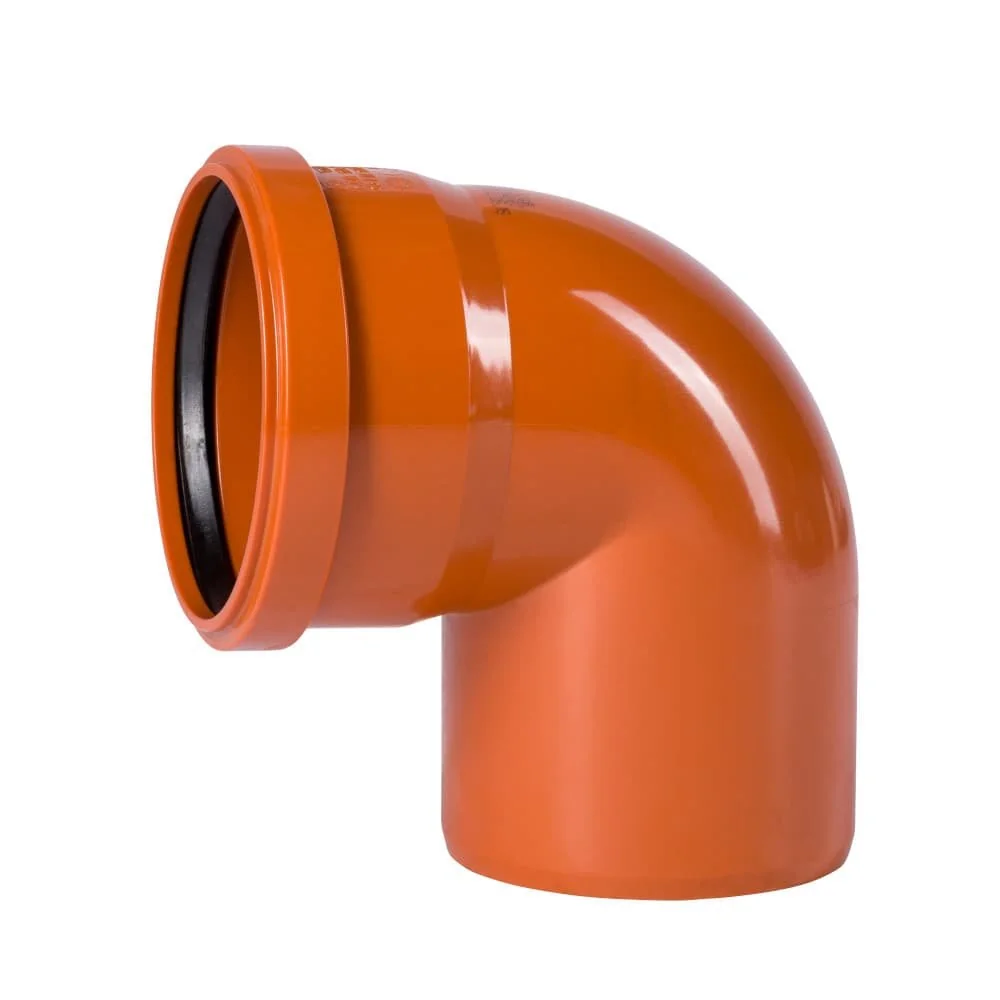

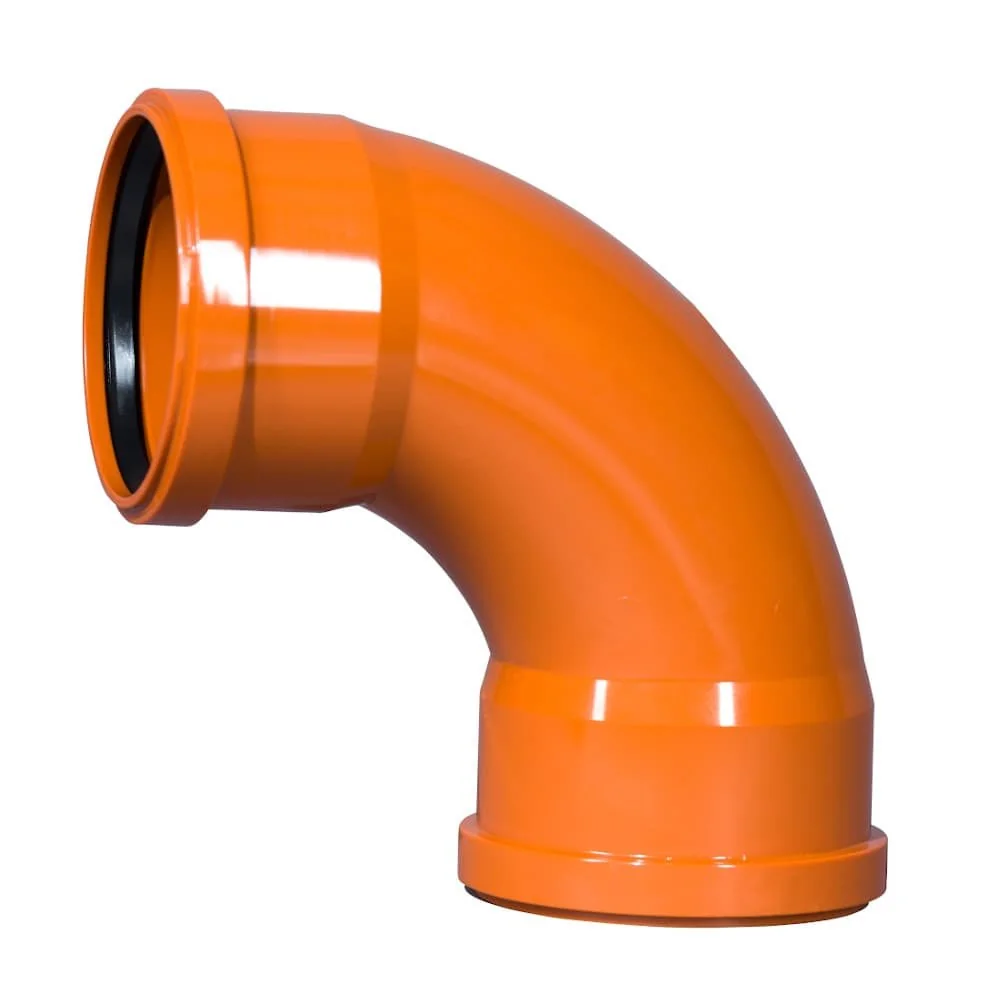

Bei den Bögen sind 15 Grad, 30 Grad, 45 Grad, 67 Grad und 87 Grad als Varianten genannt. Der 45-Grad-Bogen mit 2 m Länge ist als eigene Ausführung aufgeführt. Für eine Richtungsänderung wählen Sie den Winkel nach dem geplanten Leitungsverlauf; ein kleinerer oder größerer Winkel verändert die Richtung unterschiedlich. Achten Sie außerdem darauf, ob der Eintrag einen Kanalgrundbogen, einen Abwasserrohrbogen oder einen Kanalrohrbogen bezeichnet.
Abzweige und Übergänge unterscheiden
Abzweige für einen weiteren Leitungsweg

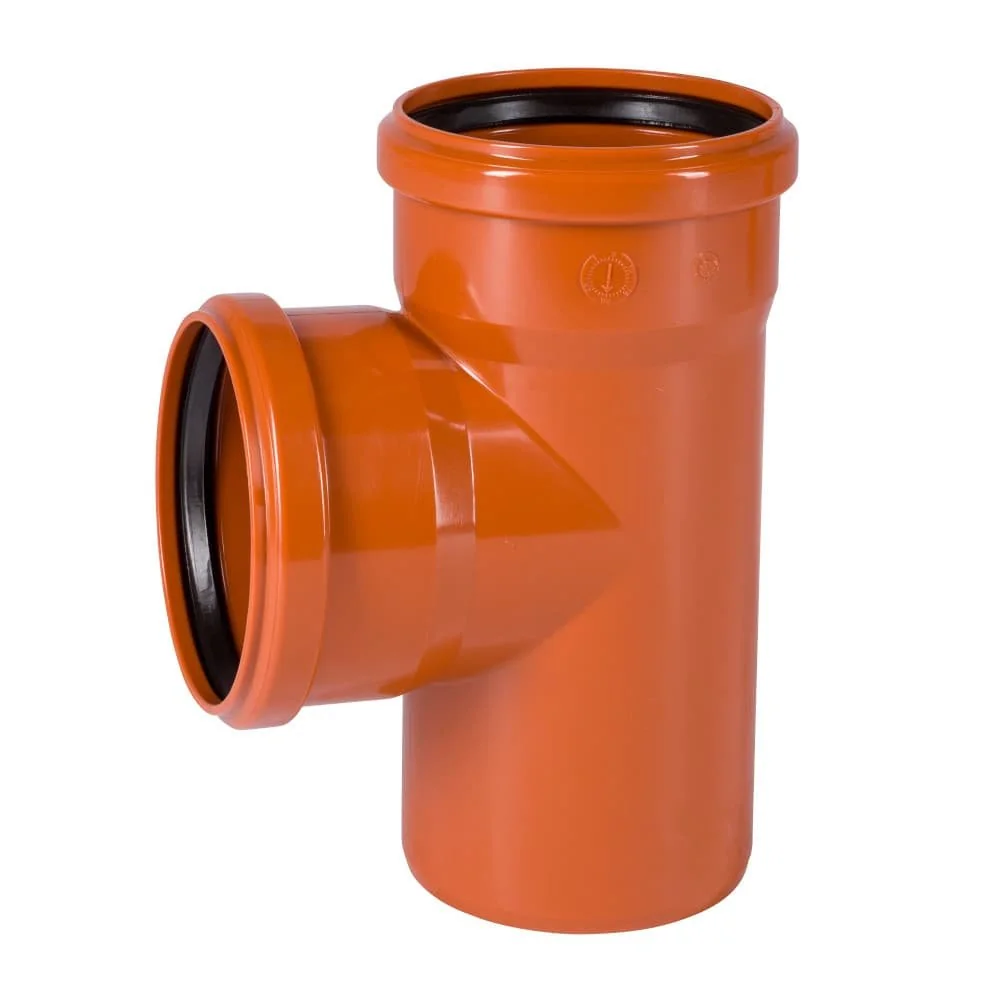

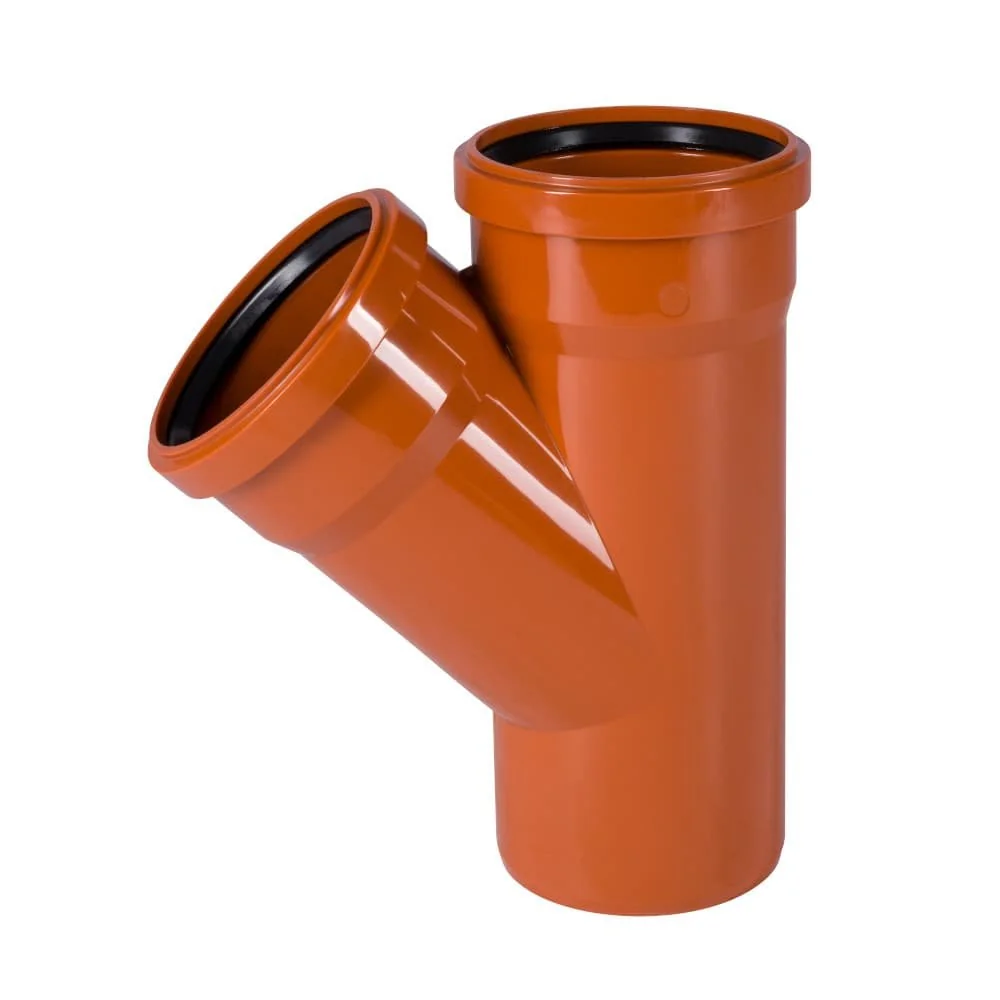

Ein Abzweig wird verwendet, wenn aus einem Leitungsverlauf ein weiterer Weg abgehen soll. In den Artikeldaten stehen dafür ein KG Rohr Abzweig DN 110 mit 45 Grad sowie ein KG Rohr Abzweig 110 mit 87 Grad. Der Winkel ist deshalb ein maßgeblicher Auswahlpunkt. Vergleichen Sie zusätzlich, ob im Titel PVC-U genannt ist und ob die Bezeichnung zum vorhandenen DN- beziehungsweise DN/OD-Maß passt.
Anschlüsse an andere Rohrenden

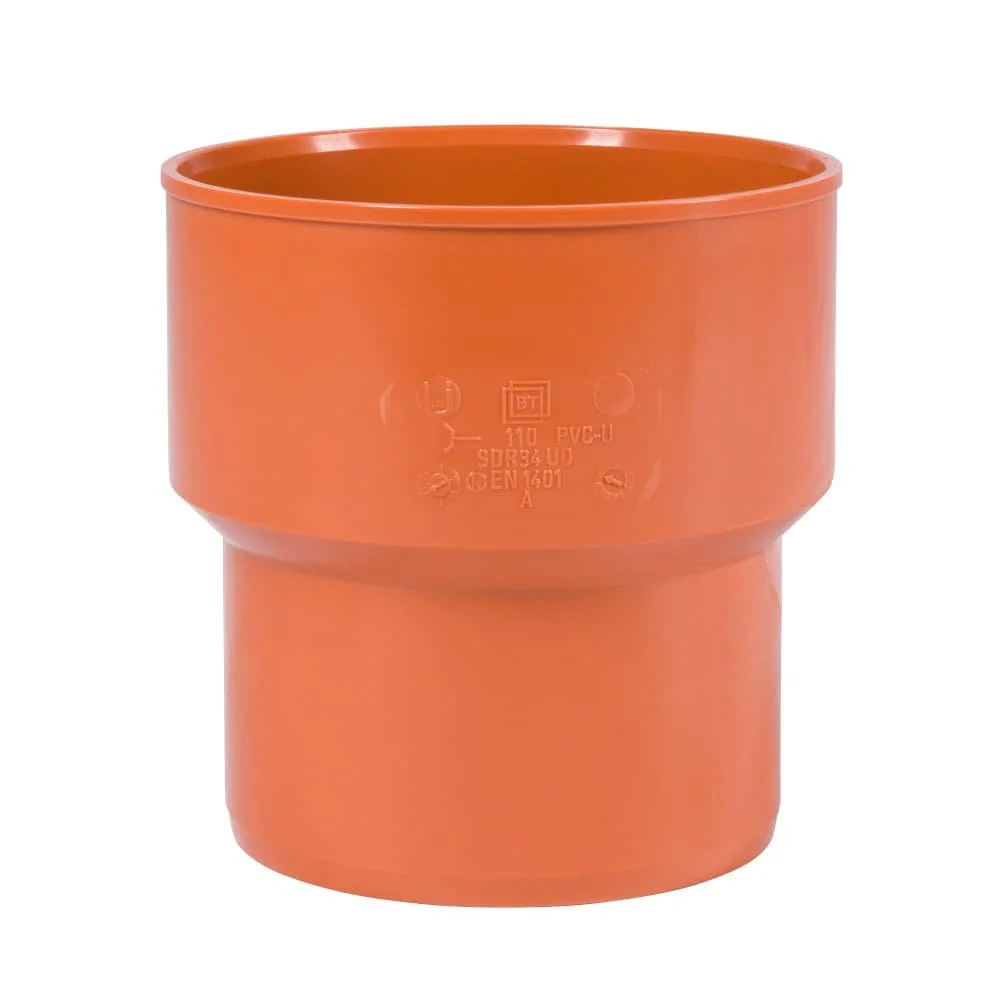

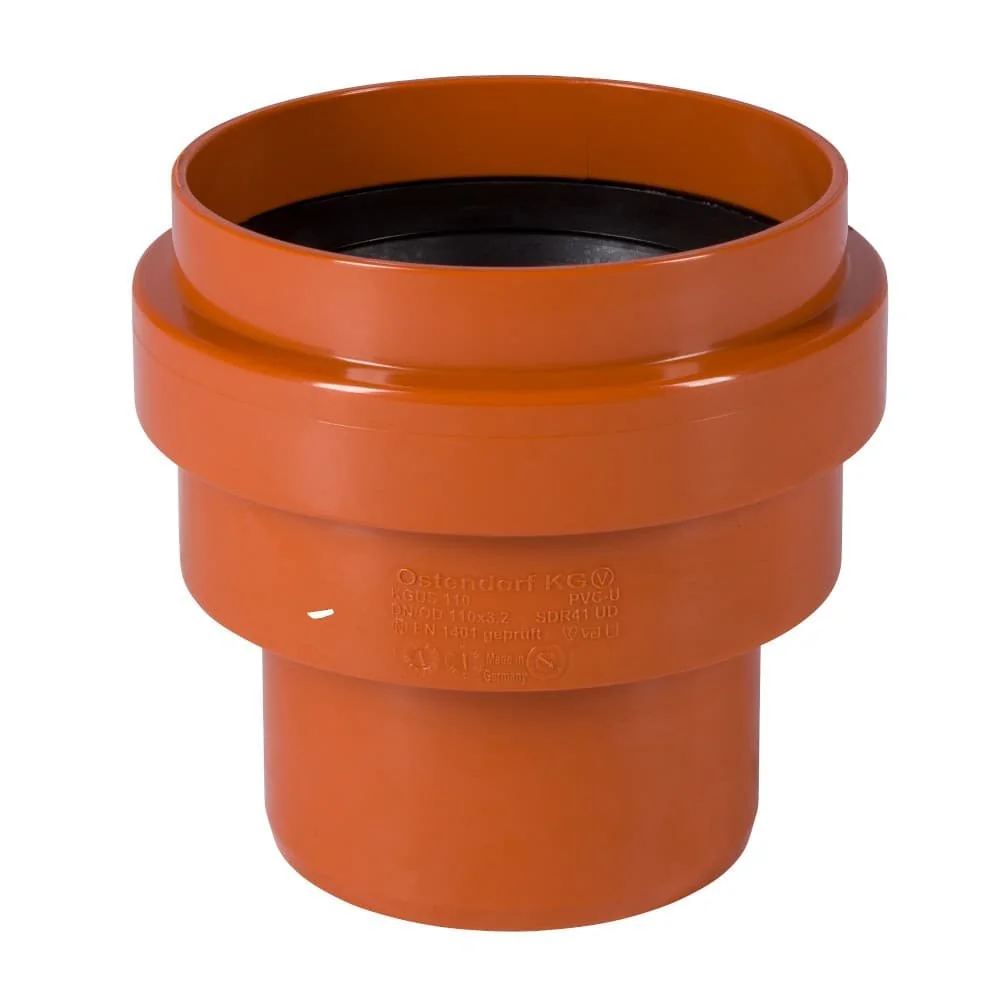

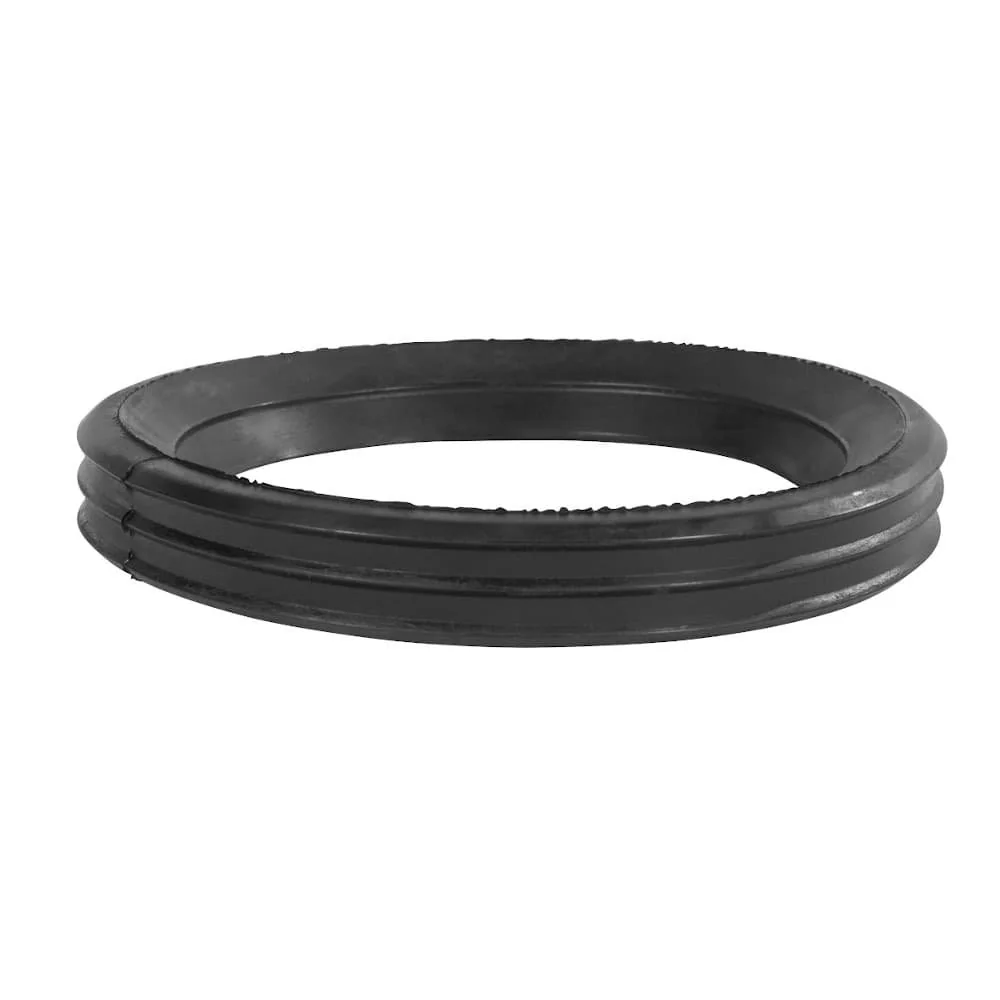

Für Übergänge sind unterschiedliche Benennungen vorhanden: ein Anschluss an ein Steinzeug-Spitzende, ein KG Anschluss beziehungsweise Gussrohr-Anschluss und ein Profilring für KGUS DN/OD 110. Diese Bauteile sollten nach dem Rohrende ausgewählt werden, das angeschlossen werden soll. Die Begriffe Steinzeug, Gussrohr und KGUS weisen auf verschiedene Anschlussaufgaben hin; sie sind nicht durch eine allgemeine Muffenbezeichnung zu ersetzen. Lesen Sie die jeweilige Bauform zusammen mit DN/OD 110.
Muffen, Dichtungen und Abschlüsse

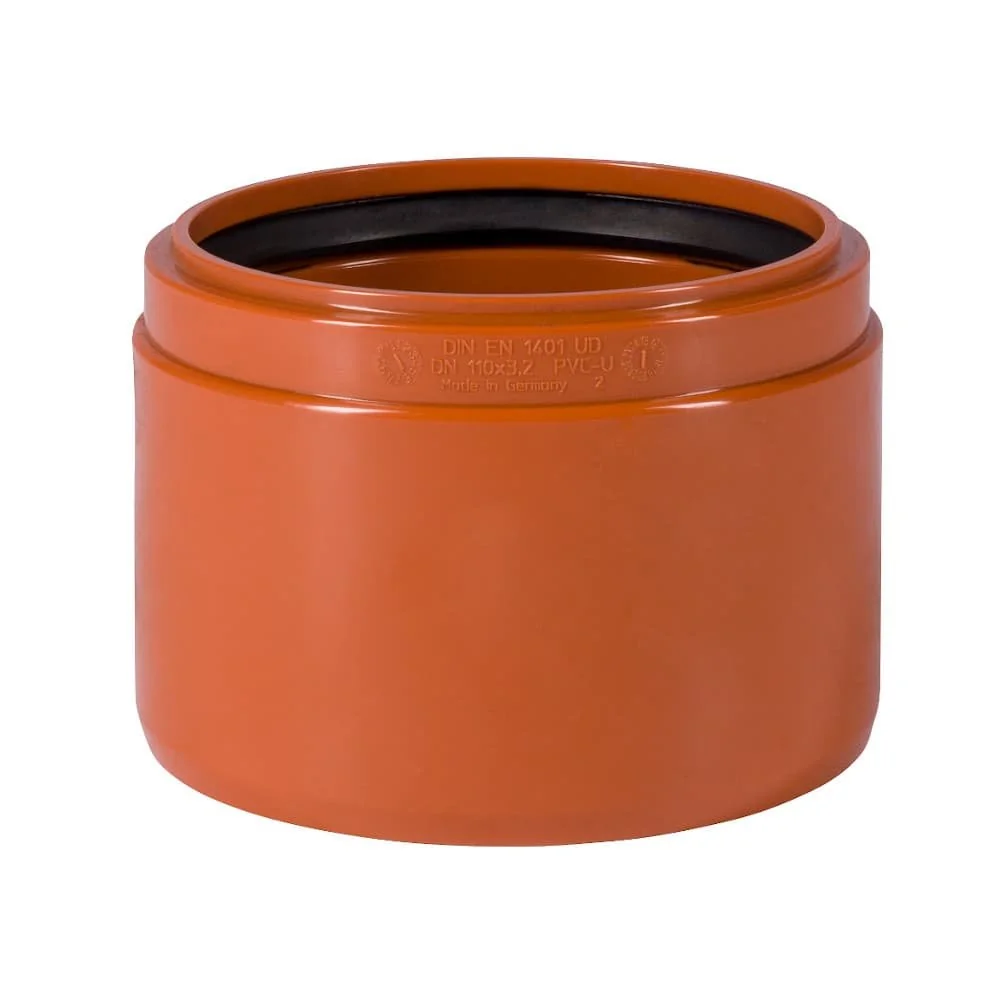

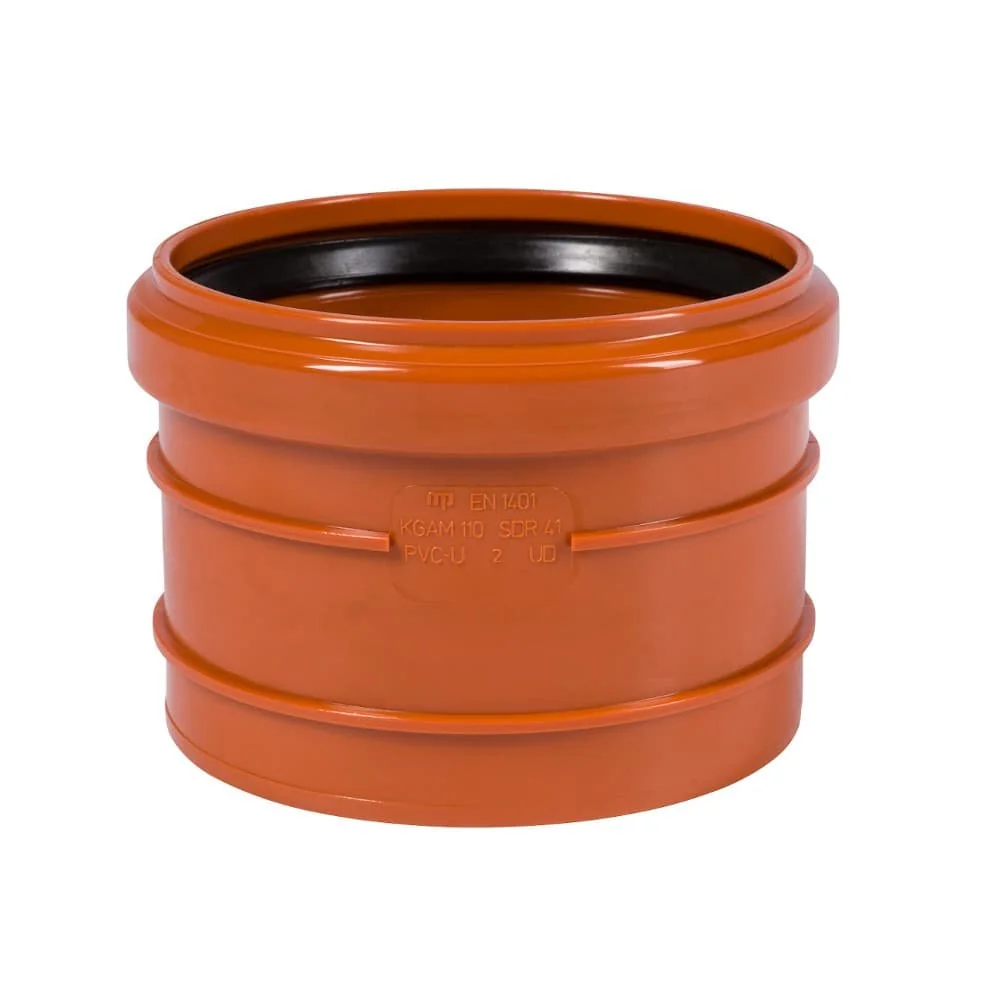

Für Rohrverbindungen sind eine Aufsteckmuffe, eine Überschiebmuffe, eine KG Muffe und eine Doppelmuffe aufgeführt. Die Namen beschreiben unterschiedliche Bauformen. Eine Doppelmuffe wird als Abwasserrohr-Fitting bezeichnet, während die Überschiebmuffe ausdrücklich als Muffe für KG-Rohre genannt ist. Ordnen Sie die Muffe dem Verbindungsabschnitt und der vorhandenen Rohrgeometrie zu, bevor Sie weitere Teile zusammenstellen.

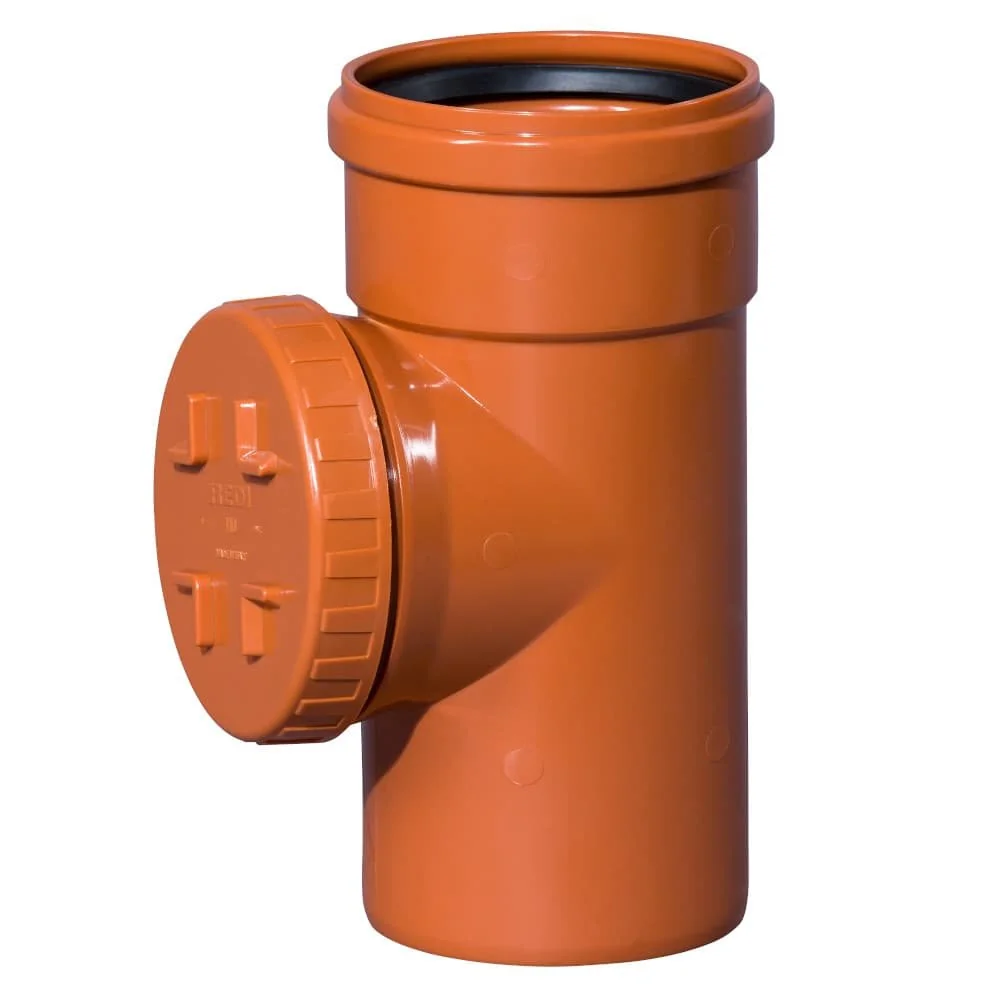

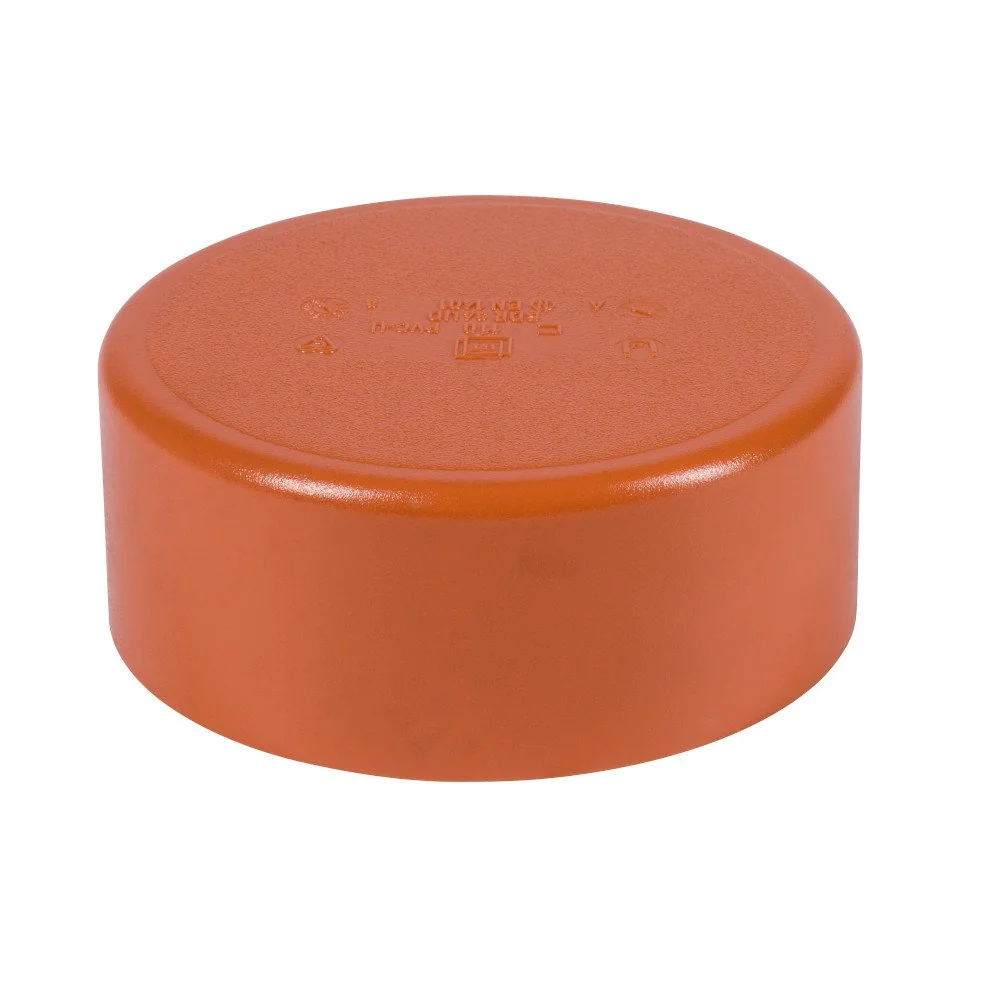

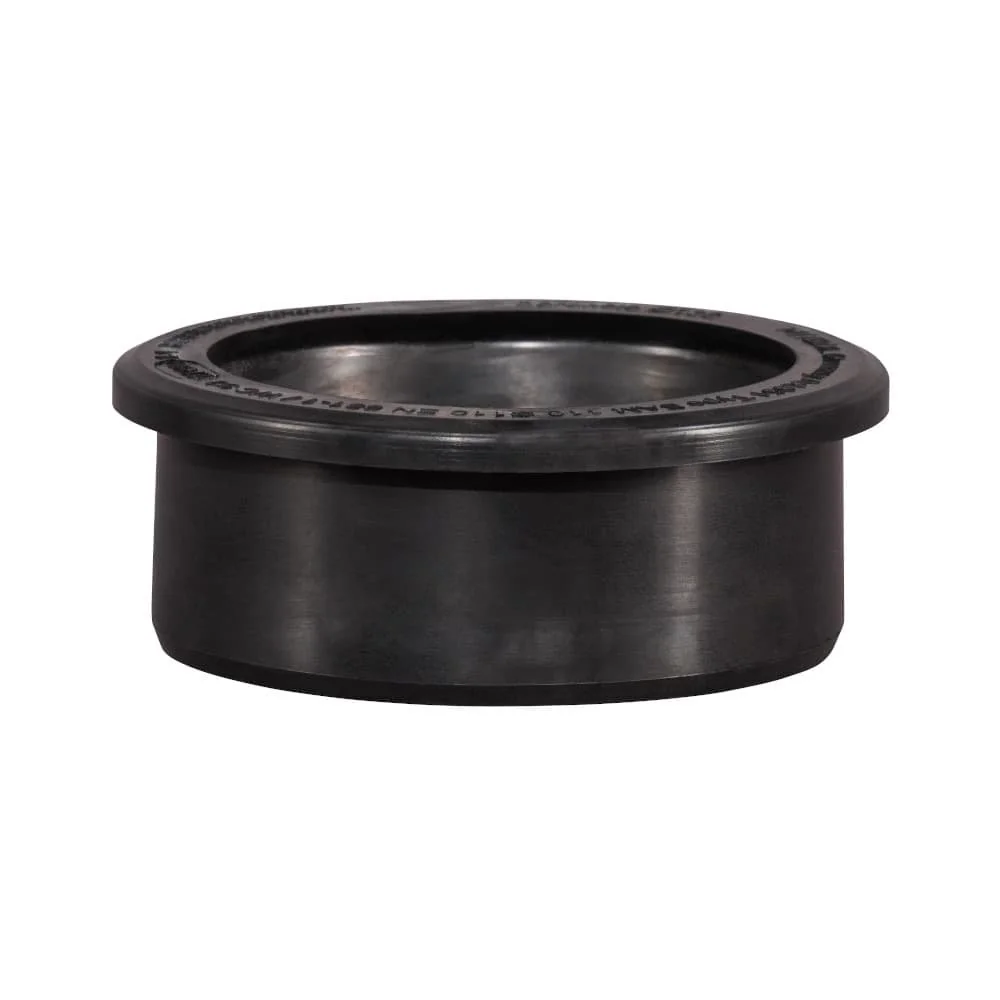

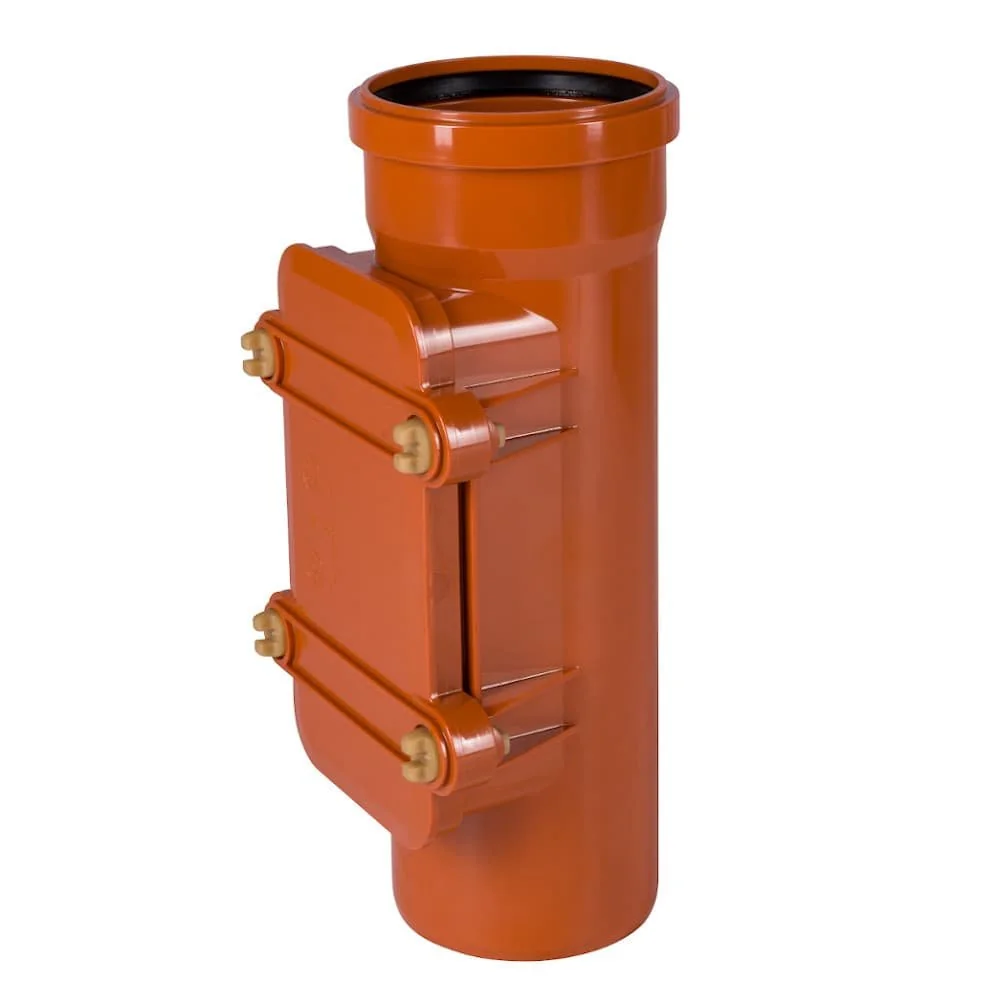

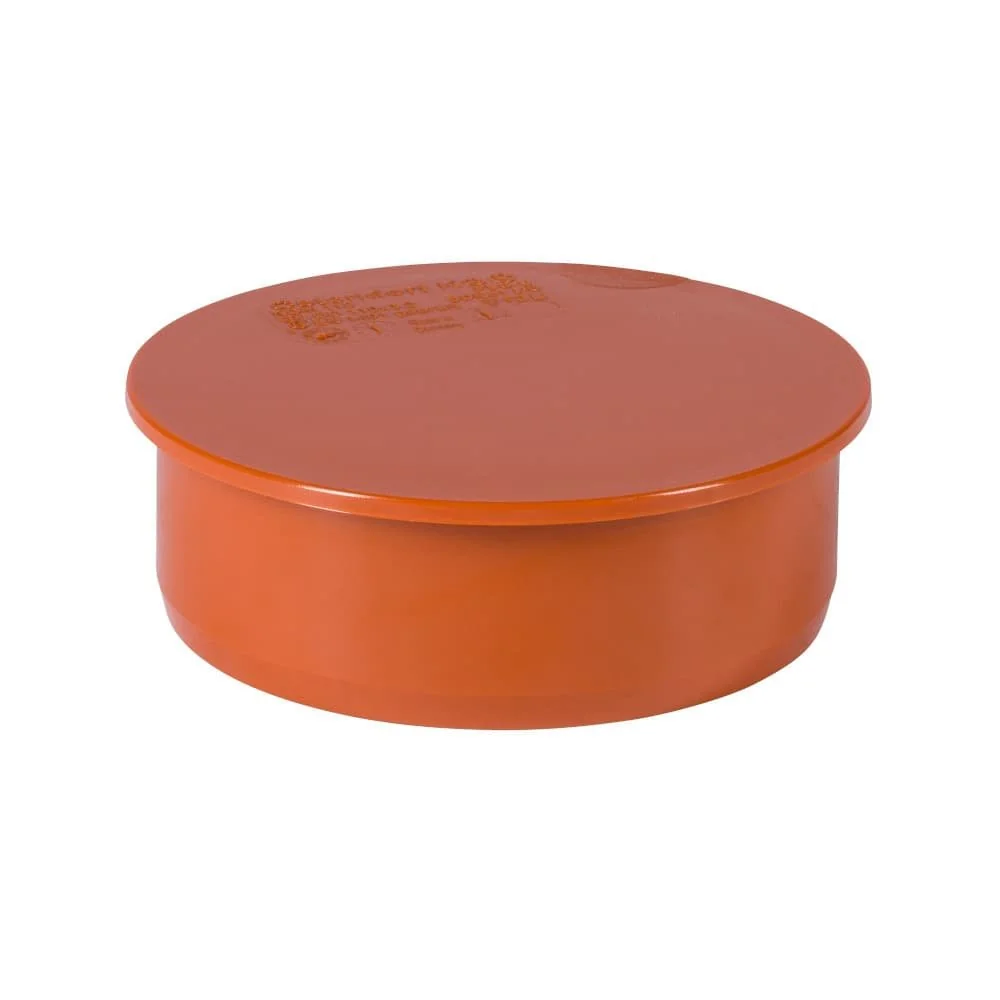

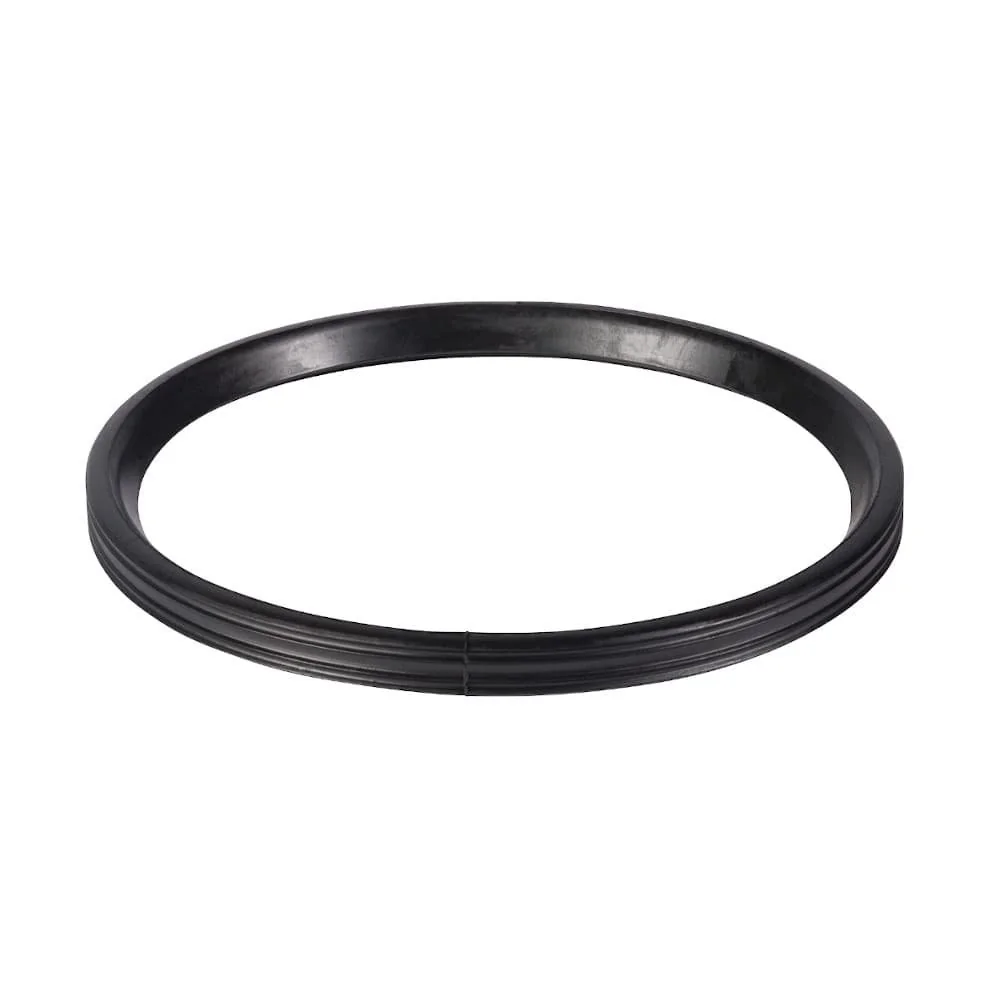

Bei den Dichtungen finden sich eine Anschlussdichtung DN 110, eine KG-Rohr-Dichtung und ein Ersatzlippendichtring. Eine Produktbeschreibung nennt die Anschlussdichtung BA-M DN/OD 110 und PVC-U. Für eine bestehende Verbindung ist daher die genaue Bezeichnung des benötigten Dichtungstyps entscheidend. Am Ende eines Rohrwegs stehen mit der KG-Rohr-Kappe DN 110 und dem Muffenstopfen 110 zwei weitere Abschlussformen zur Auswahl. Reinigungsrohre DN 110 werden mit Deckel geführt.
Montagezubehör: Gleitmittel nach Inhalt wählen

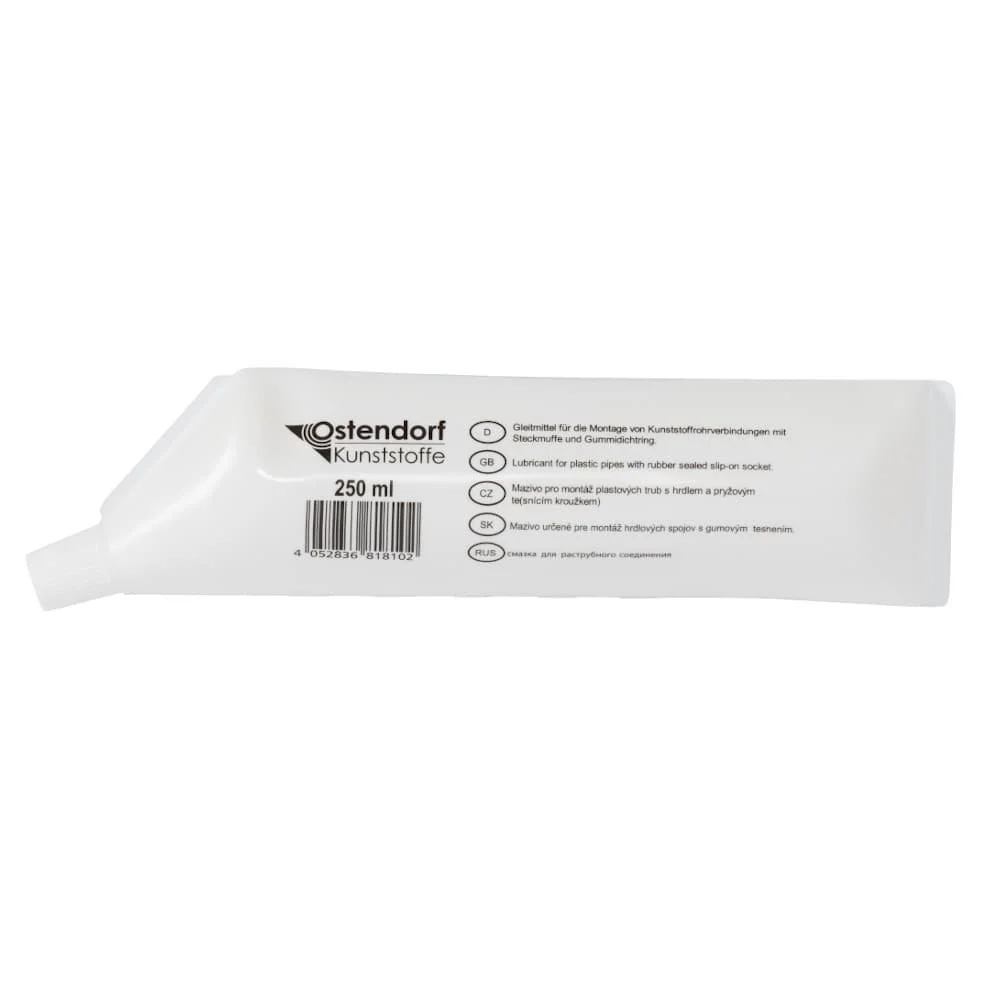

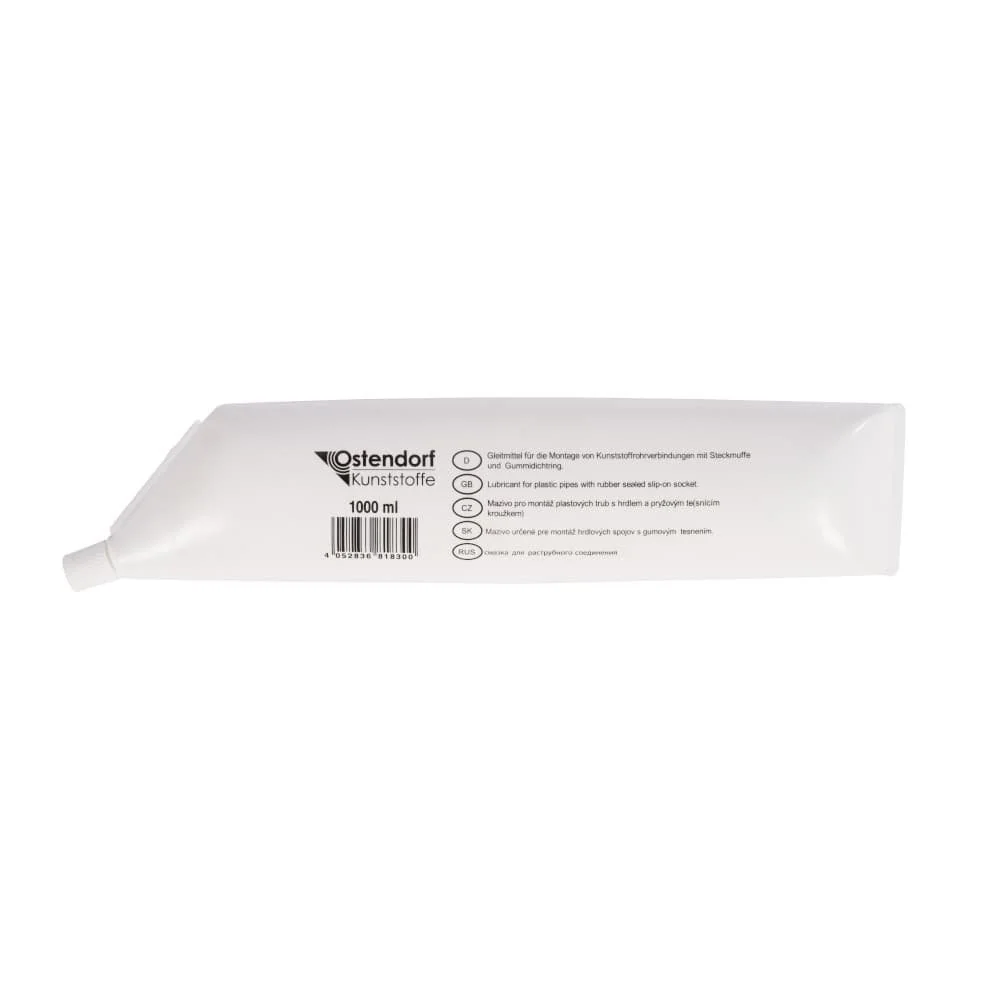

Für die Montage von Kunststoffrohrverbindungen mit Steckmuffen und Gummidichtringen sind zwei Gleitmittelvarianten gelistet. Ein Artikel führt 250 ml, ein anderer 1000 ml. Damit ist der Inhalt ein klarer Vergleichspunkt zwischen den beiden Ausführungen. Wählen Sie die Gebindegröße nach dem geplanten Montageumfang und berücksichtigen Sie dabei, welche Steckmuffen und Dichtungen im jeweiligen Rohrabschnitt zusammengefügt werden. Die Produktdaten ordnen das Zubehör der KG-Rohr-Montage zu.
Planung vor dem Zusammenstellen
Beginnen Sie mit einer Skizze des Leitungsverlaufs und markieren Sie jede Stelle, an der eine Richtungsänderung, ein Abzweig oder ein Übergang entsteht. Ordnen Sie danach die Rohrstücke, Bögen und Anschlussformen dem jeweiligen Abschnitt zu. So wird sichtbar, ob neben geraden Rohren auch Muffen, Dichtungen oder ein Reinigungsrohr benötigt wird.
Für die Winkelwahl hilft die Reihenfolge der Leitungsabschnitte: Ein 15-Grad-Bogen verändert den Verlauf anders als ein 87-Grad-Bogen. Bei Abzweigen vergleichen Sie zusätzlich die Abgangsrichtung und die im Titel genannte Gradangabe. Die Produktnamen führen außerdem verschiedene Begriffe für Muffen und Anschlüsse; diese Bezeichnungen sollten mit dem vorhandenen Rohrende übereinstimmen.
Bei einer Reparatur kommt es auf das vorhandene Teil an. Ein Ersatzlippendichtring ist anders benannt als eine Anschlussdichtung, eine Kappe anders als ein Muffenstopfen. Für die Montage von Steckmuffen und Gummidichtringen stehen Gleitmittel mit 250 ml oder 1000 ml zur Auswahl. Eine kurze Teileliste aus Bauform, Winkel, Länge und Anschlussart erleichtert die Zuordnung.
Konkrete Varianten mit Produktdaten
Die Beispiele zeigen, wie Winkel, Länge, Ausführung und Gewicht die Auswahl innerhalb von DN/OD 110 unterscheiden.
Auswahl nach dem Einbaupunkt
Eine kurze Zuordnung nach der Aufgabe hilft, die Bauform vor dem Vergleich einzelner Artikel einzugrenzen.
Gerade Verbindung
Für einen geraden Abschnitt vergleichen Sie Rohrlänge, DN 110 beziehungsweise DN/OD 110 und die angegebene Ausführung wie SN 4 oder Coex.
Richtungsänderung
Bei einer Kurve wählen Sie einen Bogen nach dem benötigten Winkel. In den Bezeichnungen stehen 15, 30, 45, 67 und 87 Grad.
Abzweigung oder Übergang
Für einen weiteren Leitungsweg steht ein Abzweig bereit. Bei Steinzeug oder Gussrohr vergleichen Sie die jeweilige Anschlussbezeichnung.
Abschluss oder Reinigung
Kappe und Muffenstopfen schließen Rohrenden ab. Ein Reinigungsrohr mit Deckel ist als eigene Bauform im Bereich DN 110 aufgeführt.
FAQ zu DN/OD 110
Welche Winkel gibt es bei den DN/OD-110-Bögen?
In den Artikeln sind Bögen mit 15 Grad, 30 Grad, 45 Grad, 67 Grad und 87 Grad genannt. Ein 45-Grad-Bogen wird außerdem mit 2 m Länge geführt. Entscheidend ist der Winkel, der zum vorgesehenen Leitungsverlauf passt; die Länge ist ein zusätzlicher Vergleichspunkt.
Wie unterscheidet sich ein Bogen von einem Abzweig?
Ein Bogen ist als Bauteil für eine Richtungsänderung bezeichnet. Ein Abzweig ist für die Abzweigung eines weiteren Leitungswegs benannt. Im Bereich DN 110 stehen Abzweige mit 45 Grad und 87 Grad in den Produktdaten. Ordnen Sie die Form daher nach der geplanten Rohrführung zu.
Welche Rohrlängen und Ausführungen sind genannt?
Ein KG Rohr wird mit SN 4, Coex und DN/OD 110 x 1000 mm geführt. Ein weiterer Artikeltitel nennt DN 110, 500 mm und SN4. Die Länge und die angegebene Ausführung beziehen sich jeweils auf die konkrete Rohrvariante und sollten mit dem vorgesehenen Abschnitt verglichen werden.
Welche Teile stehen für Verbindungen und Abdichtungen zur Verfügung?
Für Rohrverbindungen sind Aufsteckmuffe, Überschiebmuffe, KG Muffe und Doppelmuffe aufgeführt. Bei den Dichtungen finden sich Anschlussdichtung DN 110, KG-Dichtung und Ersatzlippendichtring. Für einen Abschluss sind Kappe und Muffenstopfen benannt; ein Reinigungsrohr wird mit Deckel geführt.
Welche Gleitmittel-Inhalte sind gelistet?
Die beiden Gleitmittelvarianten werden mit 250 ml und 1000 ml angegeben. Beide sind der KG-Rohr-Montage und Kunststoffrohrverbindungen mit Steckmuffen und Gummidichtringen zugeordnet. Der Inhalt ist damit der wesentliche Unterschied zwischen den beiden genannten Ausführungen.
