Hausabflussrohrsystem

Hausabflussrohrsystem nach Aufgabe auswählen

Die Kategorie bündelt gerade HT-Rohre, Bögen, Abzweige, Reduzierungen, Muffen, Anschlüsse und Dichtungen. Diese Bauteile haben im Leitungsverlauf unterschiedliche Aufgaben: Ein Rohr bildet eine Strecke, ein Bogen ändert die Richtung, ein Abzweig führt eine weitere Leitung zusammen, und eine Reduzierung verbindet zwei angegebene Nennweiten. Muffen und Anschlüsse betreffen die Verbindungsart, Dichtungen und Gleitmittel ergänzen die Montage. Im Sortiment tauchen häufig DN 110 beziehungsweise DN/OD 110 auf. Bei Formstücken kommen Angaben wie 110/50, 110/75 oder 110/110 sowie Winkel von 15 bis 87 Grad hinzu. Die Auswahl bleibt übersichtlich, wenn diese Angaben vor dem Vergleich getrennt betrachtet werden.

Für ein konkretes Vorhaben sind daher vier Punkte maßgeblich: die Bezeichnung der Hauptleitung, die gewünschte Länge, der benötigte Winkel oder Abgang und die Bauart der Verbindung. Die Produktnamen nennen diese Merkmale unterschiedlich detailliert. Ein Merkmal eines Artikels sollte deshalb nicht auf eine andere Ausführung übertragen werden.

Gerade Rohre: Nennweiten und Längen vergleichen

DN 110 und DN/OD 110 richtig lesen

Gerade HT-Rohre werden in den Produktnamen mit DN 110 oder DN/OD 110 bezeichnet. Bei den Rohrvarianten stehen daneben unterschiedliche Längenangaben. Das HT Rohr DN 110 x 500 mm nennt 500 mm; ein weiteres HT Rohr führt eine Länge von 750 mm. Beim Produktfact zum HT Rohr mit DN 110 wird DN/OD 110 x 250 mm beschrieben. Ein anderer Produktname nennt DN/OD 110x150. Diese Schreibweisen liefern die jeweilige Artikelangabe, sind aber keine einheitliche Längenangabe für alle Rohre.

Längen getrennt vergleichen

Für eine geplante Strecke ist die im Namen oder Produktfact genannte Länge der entscheidende Vergleichspunkt. In der Produktliste stehen außerdem ein HT Rohr 110 mm mit 1500 mm in Grau sowie ein HT Rohr 110 mm mit der Kennzeichnung HTsafeEM und 2m. Diese beiden Angaben gehören zu den jeweiligen Artikeln. Das Produkt mit 750 mm und das Rohr mit 500 mm sind eigenständige Varianten. Die unterschiedlichen Längen erleichtern die Zuordnung zu einer konkreten Strecke, ohne dass aus einer Variante auf die Maße einer anderen geschlossen wird. Mehrere Produktfacts nennen Steckverbindungen bei HT-Rohren; auch diese Angabe bleibt an die jeweilige Ausführung gebunden. Ein zusätzlicher Textlink führt zur Variante HT Rohr 110 mm, 1500 mm, grau.

Bögen: Winkel für Richtungsänderungen

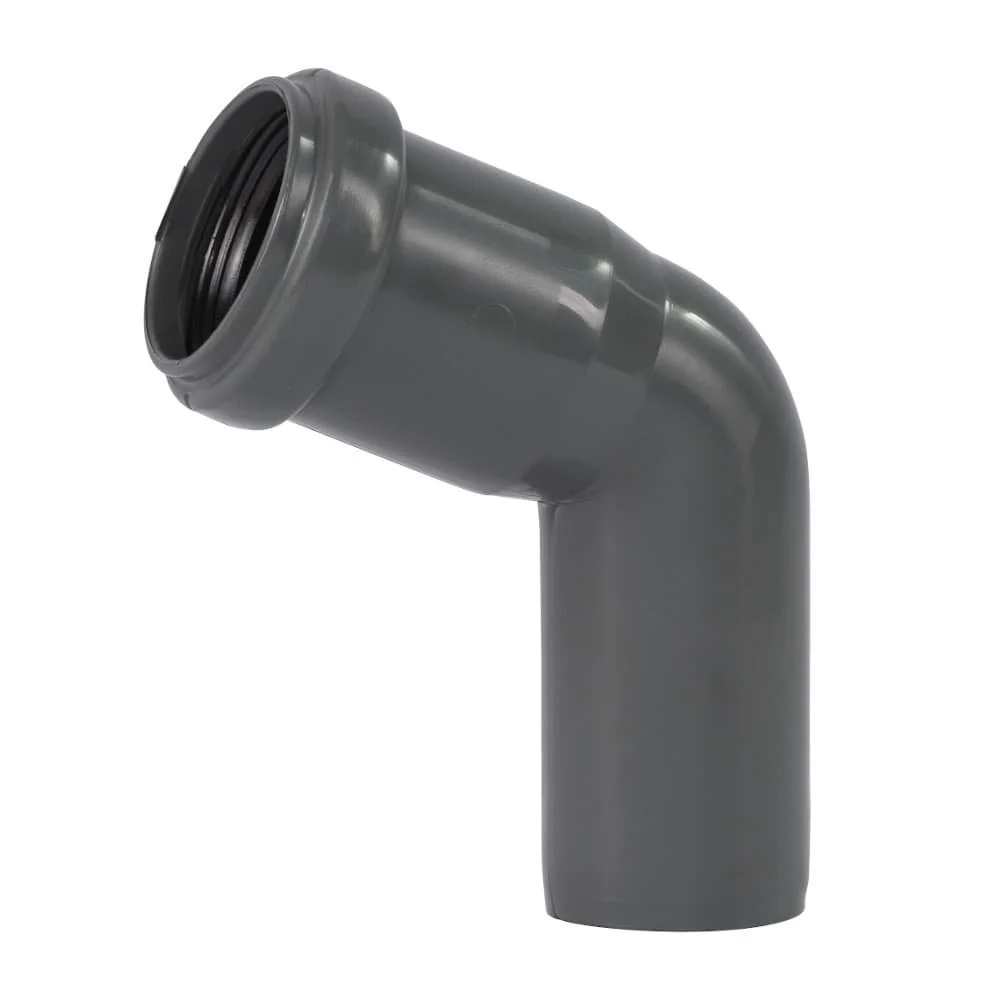

Bei einem Bogen stehen Nennweite und Winkel im Mittelpunkt. In den Fakten erscheinen HT-Bögen mit 15 Grad und 30 Grad sowie HTsafeB Bögen mit DN/OD 110 und 45 Grad oder 67 Grad. Ein weiterer HT Bogen 110 ist mit 87 Grad bezeichnet. Der Winkel ist damit die wichtigste Unterscheidung innerhalb dieser Formstücke. Für die Zuordnung wird der benötigte Richtungswechsel mit der Angabe am Artikel verglichen. Die 15-Grad- und 30-Grad-Varianten tragen die Bezeichnung DN/OD 110; bei der 30-Grad-Ausführung wird Polypropylen im Productfact genannt. Für die 45-Grad-Ausführung nennt das Productfact ebenfalls Polypropylen sowie eine 3-fach Dichtlippe. Diese Einzelangaben gelten jeweils für den genannten Bogen.

Die Winkel 15, 30, 45, 67 und 87 Grad sind nicht austauschbar. Auch wenn die Nennweite gleich lautet, verändert der Winkel die Führung der Leitung. Deshalb sollte zuerst der Verlauf feststehen und danach der Bogen mit der entsprechenden Gradzahl gewählt werden.

Abzweige: Abgänge und Winkel zuordnen

Einfach-, Doppel- und Eckabzweige

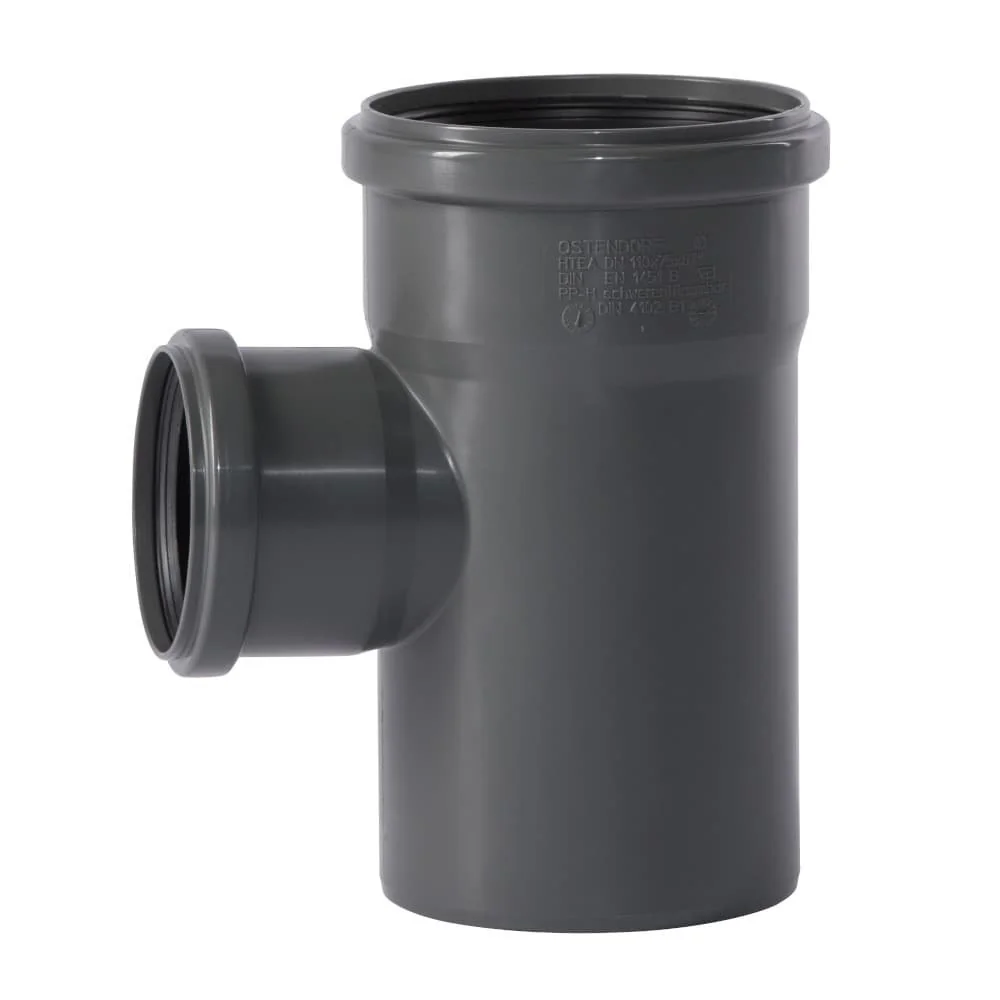

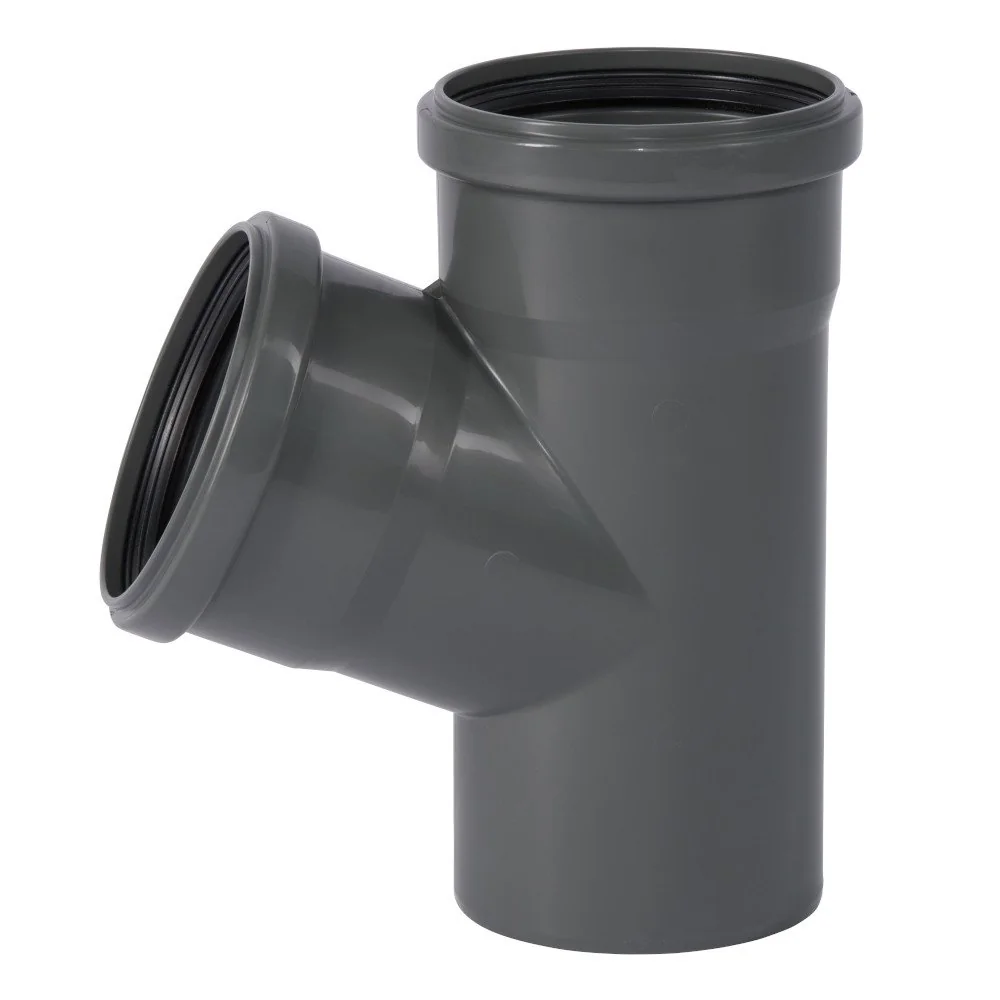

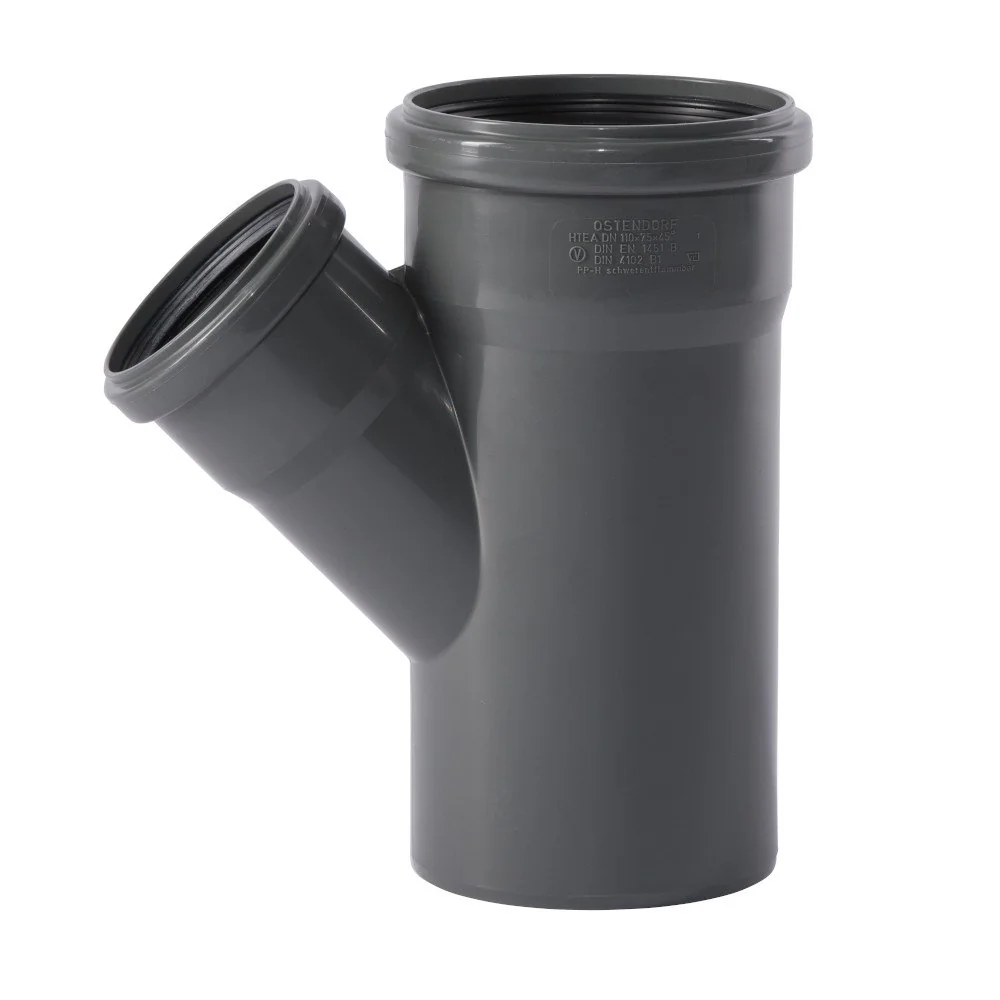

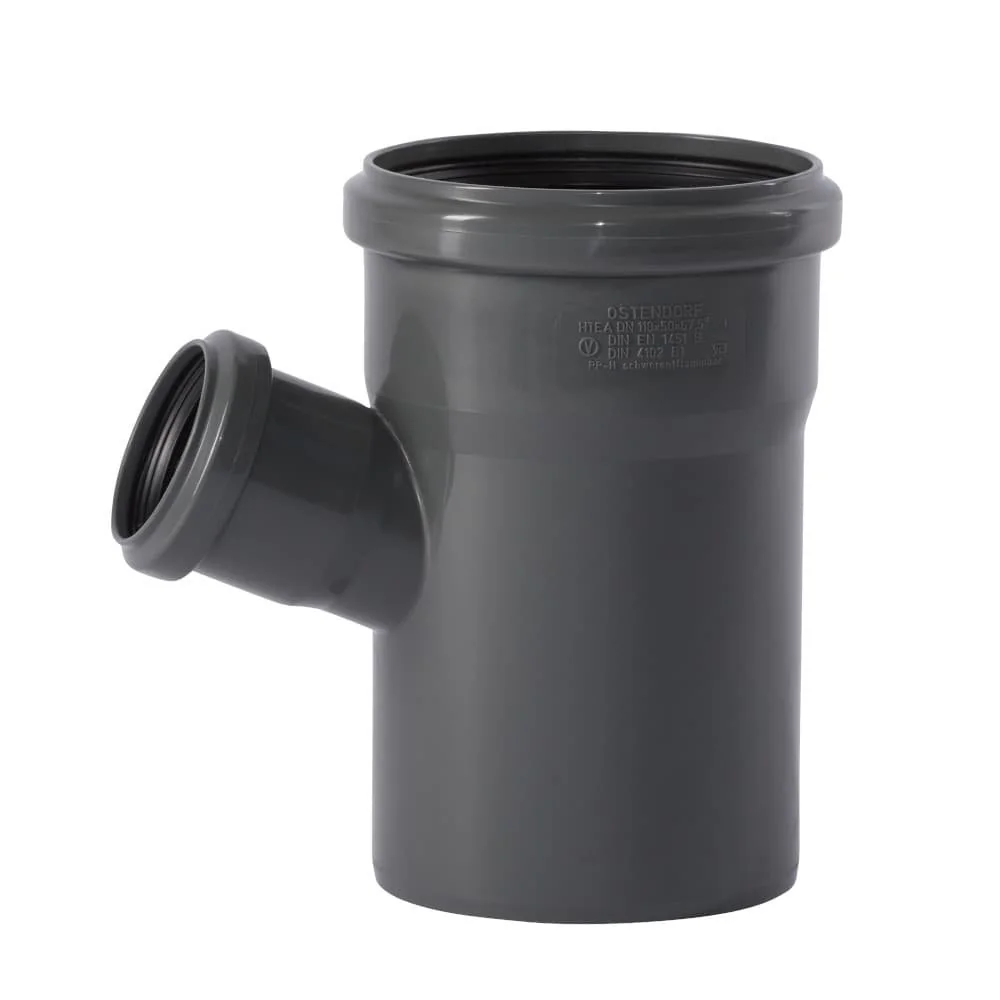

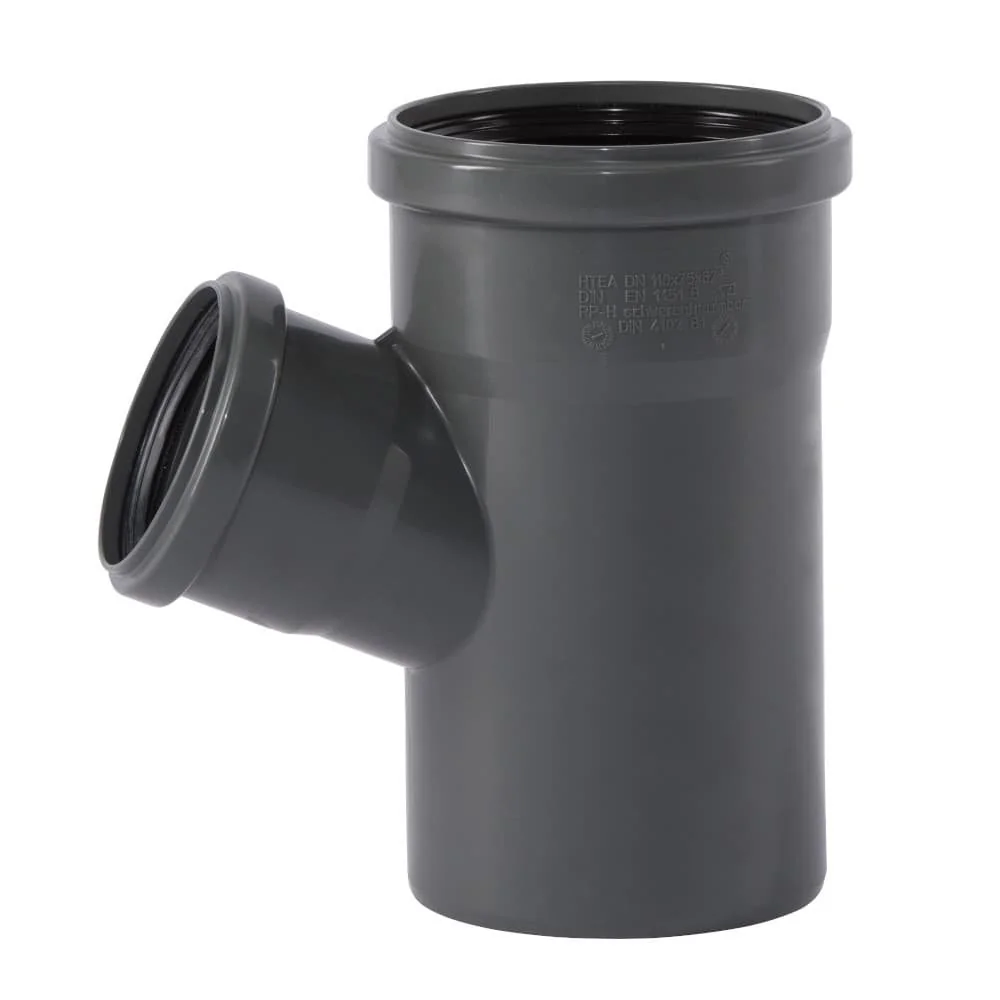

Abzweige kombinieren eine Hauptnennweite mit einem oder mehreren Abgängen. Die Produktbezeichnungen zeigen unter anderem 110/50, 110/75 und 110/110. Hinzu kommen verschiedene Winkel: 45 Grad, 67 Grad oder 87 Grad. Der HT Abzweig DN/OD 110/50 mit 67 Grad, der HT Abzweig DN/OD 110/75 mit 67 Grad und der HTsafeEA Abzweig DN/OD 110/75 mit 87 Grad unterscheiden sich damit an zwei Stellen. Ein weiterer Name nennt 110/75 und 45 Grad, ein anderer 110/50 und 87 Grad.

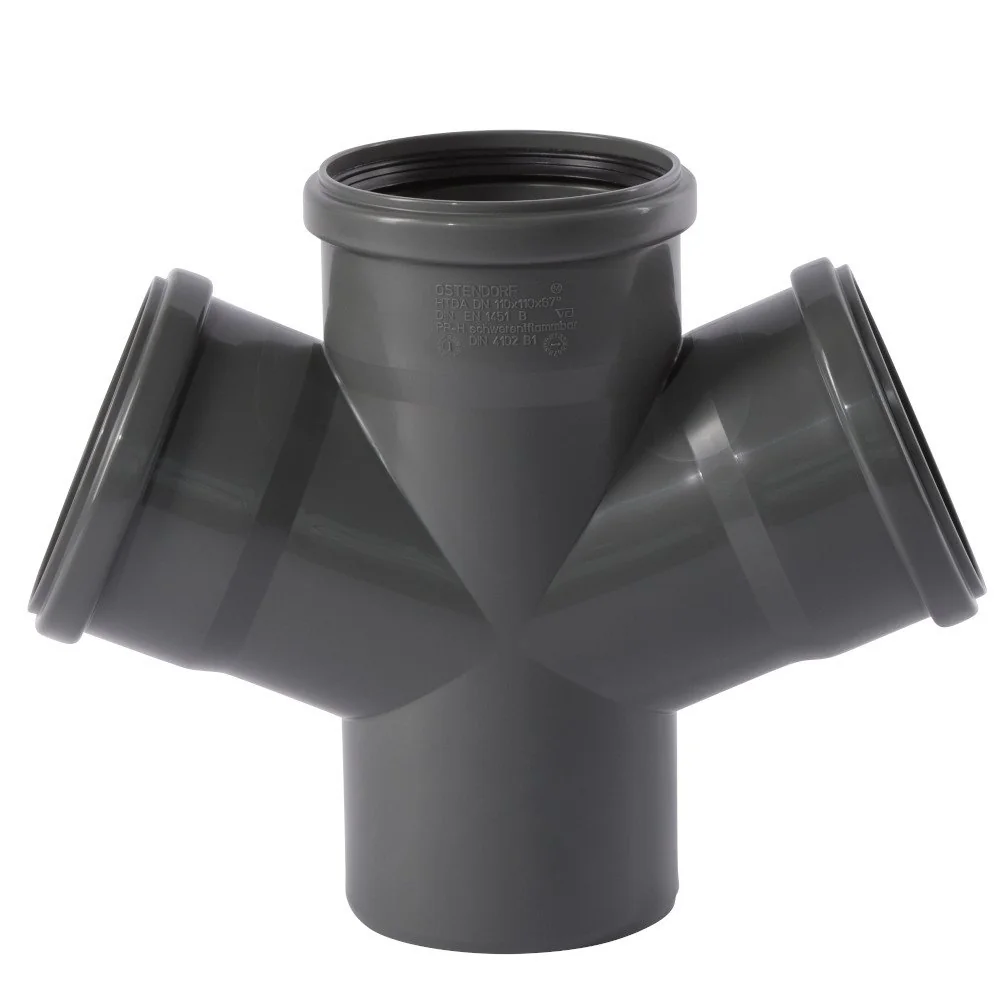

Für mehrere gleich große Anschlüsse stehen Bezeichnungen wie DN/OD 110/110/110. Der HTsafeDA Doppelabzweig ist mit 67 Grad angegeben; der HTsafeED Eckabzweig trägt ebenfalls DN/OD 110/110/110 und 67 Grad. Der Begriff Doppelabzweig oder Eckabzweig beschreibt dabei die Bauart des Formstücks. Vor dem Einbau werden die Hauptleitung, das Abgangsmaß und der Winkel miteinander abgeglichen. Bei einzelnen Fakten werden außerdem Schallschutz, NBR-Dichtung oder eine 3-fach Dichtlippe genannt; diese Merkmale gehören zu den jeweils beschriebenen Artikeln.

Reduzierungen: unterschiedliche Nennweiten verbinden

Reduzierungen sind an ihren Zahlenverhältnissen leicht zu unterscheiden. Im Sortiment stehen Ausführungen 110/50, 110/75 und 110/90. Die HTsafeRI Innenreduktion ist mit DN/OD 110/50 beziehungsweise DN/OD 110/75 bezeichnet. Für 110/50 gibt es auch eine kurze Ausführung; ebenso wird eine kurze Reduzierung 110/75 geführt. Die Produktnamen 110/90 nennen das entsprechende Reduzierstück ohne weitere Längenangabe.

Das Verhältnis beschreibt die beiden im Artikel angegebenen Nennweiten. Für die Auswahl zählt daher zuerst der Übergang, der in der Leitungsplanung gebraucht wird. Danach wird geprüft, ob eine Innenreduktion oder eine kurze Ausführung vorgesehen ist. Die Schreibweisen 110/50 und 110/75 sollten nicht vertauscht werden. Reduzierung, Reduktion und Innenreduktion sind Begriffe aus den jeweiligen Produktnamen und nicht automatisch dieselbe Bauform.

Muffen, Anschlüsse und Dichtungen

Verbindungen nach Bauart unterscheiden

Für Verbindungen enthält die Kategorie mehrere klar benannte Bauarten. Die HTsafeAM Aufsteckmuffe mit Manschette ist mit DN/OD 110 angegeben. Ihr Productfact nennt eine NBR-Dichtung und eine 3-fach Dichtlippe. Die HTsafeU Überschiebmuffe trägt ebenfalls DN/OD 110; im Productfact werden Polypropylen und ein Temperaturbereich von -20 °C bis +90 °C genannt. Eine HTsafeMM Doppelmuffe ist mit DN/OD 110 bezeichnet, während die HTsafeSM Steckmuffe DN/OD 110/110 nennt. Zusätzlich gibt es eine Langmuffe DN/OD 110 und einen Muffenstopfen 110.

Eine besondere Übergangssituation beschreibt der HTsafeUG Anschluss DN/OD 110: Sein Productfact nennt die Verbindung von HT-Rohren mit Gussrohren sowie eine NBR-Dichtung und eine 3-fach Dichtlippe. Dieser Artikel ist damit nach der Anschlussart zu unterscheiden, nicht nur nach der Nennweite. Bei den Dichtungen stehen eine ölbeständige DN-110-Dichtung, eine Lippendichtung DN 110 und eine GA-Manschette für KG Rohr DN 110 in den Produktnamen. Dichtungstyp und Rohrbezeichnung sollten deshalb gemeinsam mit der vorhandenen Verbindung verglichen werden.

Montagezubehör für Kunststoffrohr

Als Montagezubehör sind zwei KG-Rohr-Gleitmittel aufgeführt. Die Produktnamen nennen 250 ml beziehungsweise 1000 ml und ordnen beide der Montage von Kunststoffrohr zu. Die Füllmenge ist damit der unmittelbare Unterschied zwischen diesen beiden Artikeln. Zusätzlich können Dichtungen, Manschetten und Muffen nach der vorhandenen Rohrbezeichnung sortiert werden.

Beispiele mit Bild und Produktangabe

Die folgenden drei Karten zeigen unterschiedliche Aufgaben innerhalb der Kategorie: ein gerades Rohr, ein Abzweig und eine Reduzierung. Bild und Link gehören jeweils zum selben Artikel.

HT Rohr 110 x 500 mm

Gerades HT Rohr mit der im Namen genannten Maßangabe DN 110 x 500 mm.

HT Abzweig DN/OD 110/75, 67 Grad

Abzweig mit dem im Productfact genannten Verhältnis DN/OD 110/75 und 67 Grad.

HT Reduzierung 110/50

Reduzierstück für das im Produktnamen genannte Verhältnis 110/50.

Unterkategorie DN/OD 125

Die separat benannte Unterkategorie DN/OD 125 ergänzt den Schwerpunkt der Hauptkategorie, in der viele Artikel mit DN 110 oder DN/OD 110 bezeichnet sind. Wenn die Planung DN/OD 125 vorgibt, ist diese Nennweite anhand der eigenen Rohrstrecke mit der Unterkategorie abzugleichen. Die Karte führt direkt zum entsprechenden Bereich.

Häufige Fragen zum Hausabflussrohrsystem

Die wichtigsten Unterscheidungen lassen sich an den Angaben der einzelnen Artikel ablesen:
