Einschraubheizkörper nach Ausführung wählen
Einschraubheizkörper unterscheiden sich vor allem nach Gewinde, Werkstoff, Leistung, Eintauchtiefe und Regelung. Der folgende Überblick ordnet diese Angaben und stellt ausgewählte Varianten anhand ihrer technischen Daten gegenüber.
Einschraubheizkörper nach Aufgabe auswählen
Die Produktbeschreibungen ordnen Einschraubheizkörper als Heizelemente zur Erwärmung flüssiger Medien ein. Für die Auswahl sind mehrere Angaben gemeinsam zu lesen: Anschlussgewinde, Werkstoff des Nippels, Leistung, Spannung, Eintauchtiefe, Reglerausführung und Anschlussgehäuse. Ein Produktname kann dabei dieselbe Grundform mit einer anderen Leistung oder Länge bezeichnen. Eine technische Kombination aus diesen Merkmalen gibt daher mehr Orientierung als eine einzelne Zahl.
Bei den beschriebenen Messing-Ausführungen wird der Einsatz überwiegend für Wasser und wässrige Lösungen genannt. Bei den Ausführungen mit V2A-Nippel steht überwiegend aggressives Wasser beziehungsweise stehen aggressive wässrige Lösungen im Beschreibungstext. Diese Zuordnung gehört jeweils zur konkreten Ausführung. Für ein vorhandenes Behältnis zählen deshalb der dort verwendete Werkstoff, das Gewinde und der verfügbare Einbauraum zusammen.
Die Auswahl lässt sich in vier Schritte gliedern: erst das Anschlussmaß, dann Werkstoff und Medium, danach Leistung und Eintauchtiefe, zuletzt die Art der Temperaturregelung. Ergänzend stehen in der Kategorie Magnesium-Stabanoden, eine Kettenanode, Heizkörper-Thermostate und Schutzkörbe. Diese Komponenten haben eigene Maße und Aufgaben und sollten getrennt vom Heizelement betrachtet werden.
Gewinde und Werkstoff vergleichen
G1 1/2 mit Messing-Nippel

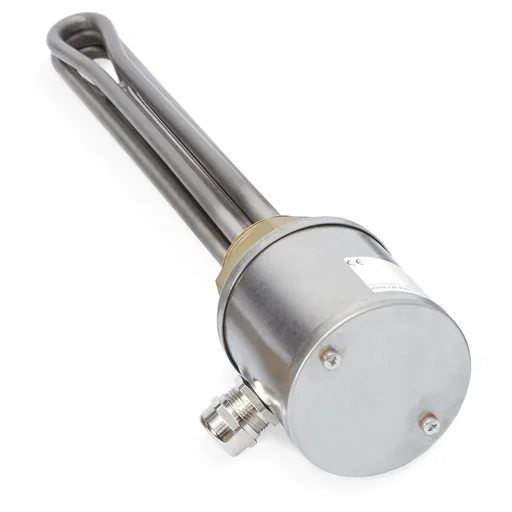

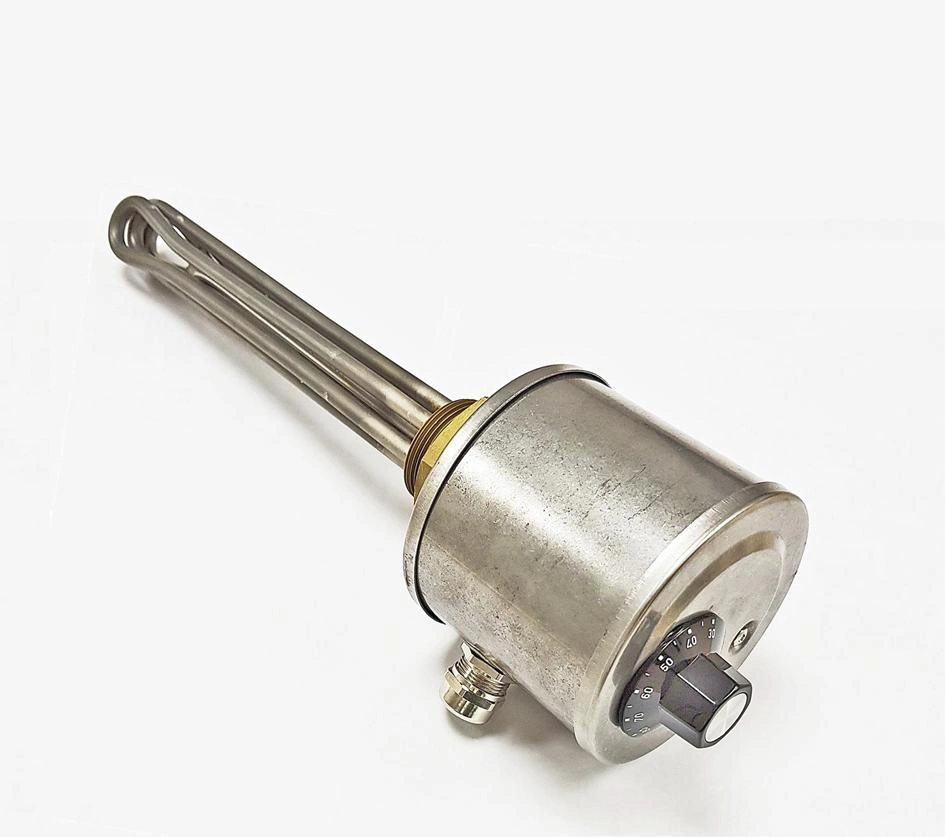

Mehrere der beschriebenen Einschraubheizkörper tragen das Anschlussgewinde G1 1/2. Bei den Messing-Varianten ist ein Messing-Nippel genannt. Die Produkttexte führen diese Ausführung überwiegend für Wasser und wässrige Lösungen auf. Zusätzlich werden drei Rohrheizkörper mit 8,5 mm Durchmesser aus Edelstahl 1.4404 genannt, die hart in den Messing-Nippel eingelötet sind. Wer ein vorhandenes Gewinde ersetzen oder ergänzen möchte, sollte das Anschlussmaß in genau dieser Kombination abgleichen.
V2A-Nippel und V4A-Heizelemente
Bei den V2A/V4A-Modellen steht ein V2A-Nippel G1 1/2 im Mittelpunkt. In den zugehörigen Beschreibungen wird überwiegend aggressives Wasser oder eine aggressive wässrige Lösung als Einsatzbereich genannt. Auch hier sind drei Rohrheizkörper mit 8,5 mm Durchmesser aus Edelstahl 1.4404 aufgeführt. Die Bezeichnung V4A im Produktnamen beschreibt die Heizelement-Ausführung; sie ersetzt nicht den Abgleich mit dem Nippel, dem Medium und dem vorhandenen Behälter.
Bei mehreren Varianten ist außerdem ein Edelstahl-Anschlussgehäuse mit IP66 angegeben. Das ist eine technische Gehäuseangabe des jeweiligen Faktentextes. Sie sollte zusammen mit Spannung, Anschlussart und Einbaumaß gelesen werden, nicht isoliert als Auswahlkriterium.
Leistung und Eintauchtiefe einordnen
In den Produktnamen erscheinen Leistungen von 1,5 bis 12,0 kW. Genannt werden 1,5, 2,0, 3,0, 4,5, 6,0, 7,5, 9,0 und 12,0 kW. Die Beschreibungen führen dazu je nach Modell unterschiedliche Spannungsangaben auf, darunter 230/400 V 3(N)~, 400 V 3(N)~ und 400 V 3~. Leistung und Spannung gehören deshalb immer als Paar zur Vorauswahl.
Die ET-Angabe im Namen steht in den technischen Beschreibungen der dokumentierten Modelle der Eintauchtiefe gegenüber. In den gelisteten Varianten kommen 180, 210, 270, 370, 470, 530, 650, 780, 910 und weitere im Produktnamen genannte Maße vor. Für die räumliche Auswahl zählt, wie weit das Heizelement in den Behälter reicht und welche unbeheizte Zone in der jeweiligen Beschreibung genannt wird. Eine kurze Ausführung ist nicht automatisch die passende Ausführung für einen bestimmten Behälter.
Kürzere Eintauchtiefen
Die Produktnamen nennen unter anderem 180, 210, 270 und 370 mm. Diese Zahlen beschreiben die jeweilige Variante. Entscheidend bleibt, ob der vorhandene Einbauraum diese Länge aufnimmt.
Längere Eintauchtiefen
Weitere Namen führen 470, 530, 650 oder 910 mm. Bei einer Auswahl mit höherer Leistung kann sich zugleich die Eintauchtiefe ändern. Beides sollte daher nebeneinander in die technische Gegenüberstellung einfließen.
Regler und Temperaturbereiche unterscheiden

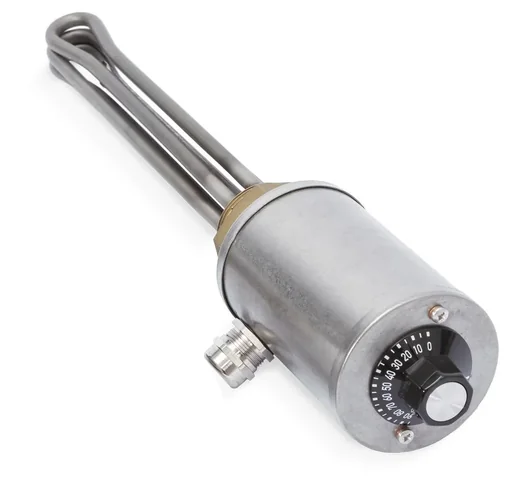

Bei den Einschraubheizkörpern erscheinen drei Regelungsarten: ein Regler von 30–80 °C mit Schutz-Temperatur-Begrenzer bei 100 °C, ein Regler von 0–95 °C oder eine Ausführung ohne Regler. Diese Angaben stehen direkt in den Produktnamen und den technischen Beschreibungen. Sie markieren unterschiedliche Steuerungsvarianten und sind nicht untereinander austauschbar.
Automatik mit Regler und Begrenzer
Bei den dokumentierten Automatik-Modellen wird der Reglerbereich 30–80 °C zusammen mit einem Schutz-Temperatur-Begrenzer 100 °C genannt. Die Beschreibungen bezeichnen diese Ausführung als Automatik mit Begrenzer. Wer diesen Bereich auswählt, sollte zusätzlich Leistung, Spannung und Eintauchtiefe derselben Variante abgleichen.
Universal ohne Regler

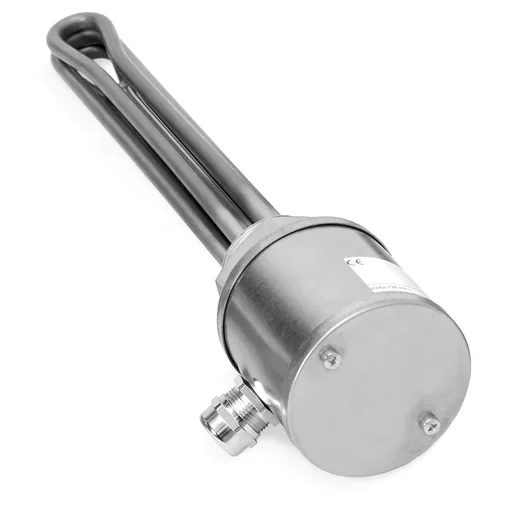

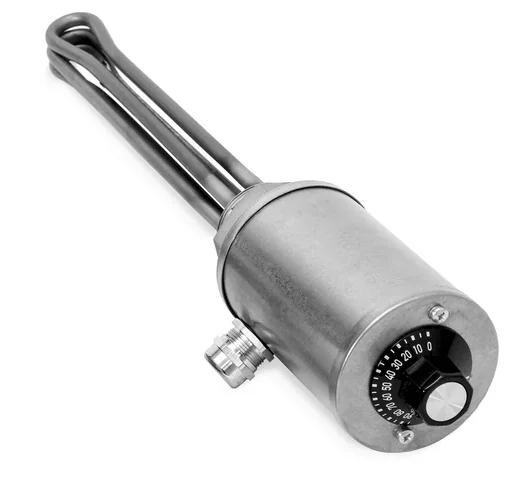

Die beschriebenen Modelle ohne Regler sind als universelle Ausführung aufgeführt und enthalten ein Fühler-Leerrohr mit 10 x 0,5 mm. Damit unterscheiden sie sich von Varianten mit integriertem Regler bereits in der Ausstattung. Die Kategorie führt außerdem Modelle mit einem Regler von 0–95 °C. Die Temperaturspanne ist damit ein konkretes Merkmal der einzelnen Produktvariante.
Drei technische Varianten im Vergleich
Die folgenden Karten zeigen drei dokumentierte Ausführungen mit unterschiedlichen Kombinationen aus Nippel, Leistung, Regelung und Eintauchtiefe. Die Produktbezeichnungen und die darunter genannten Daten bleiben jeweils bei der konkreten Variante.
Anoden als ergänzende Komponenten
Magnesium-Stabanoden und Kettenanode

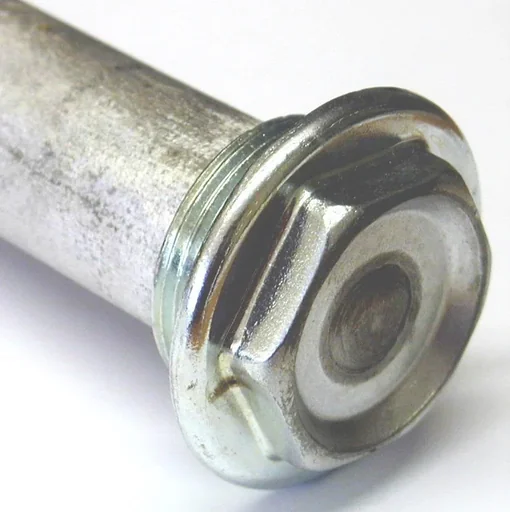

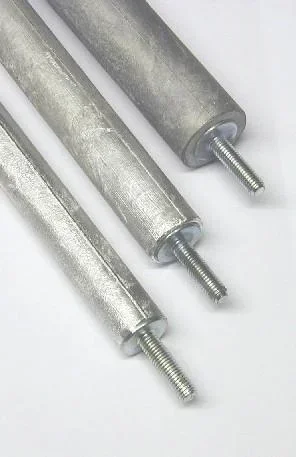

Bei den Anoden unterscheiden sich vor allem Anschluss, Durchmesser und Länge. Genannt werden unter anderem eine Magnesium-Stabanode mit 1-Zoll-Gewinde, 26 mm Durchmesser und 500 mm Länge sowie eine Variante mit derselben Gewinde- und Durchmesserangabe, aber 700 mm Länge. Weitere Fakten nennen 1 1/4 Zoll, 33 mm und 500 mm; 8 x 30 mm mit 22 oder 26 mm und 500 mm; außerdem 3/4 Zoll, 22 mm und 700 mm.

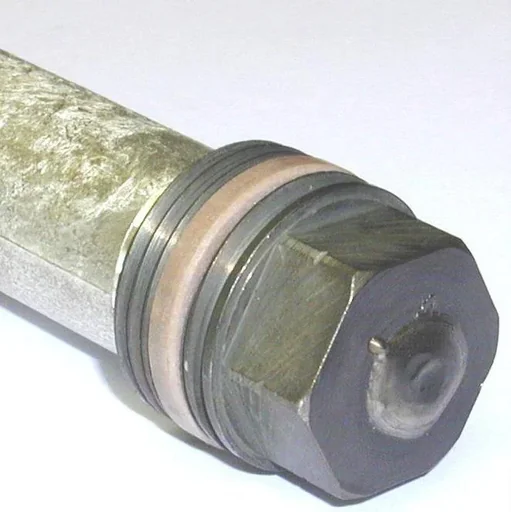

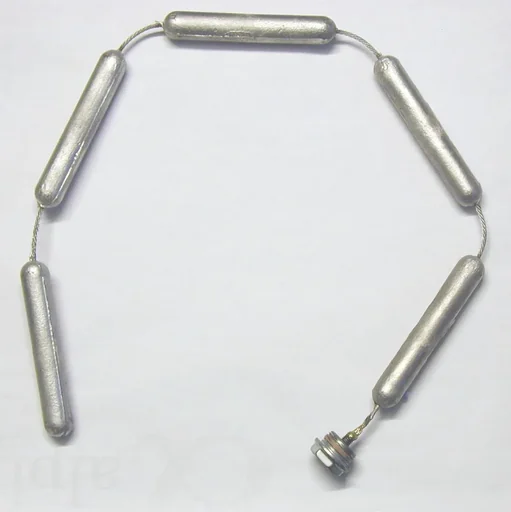

Die Kettenanode ist mit 3/4-Zoll-Gewinde, 22 mm Durchmesser, fünf Gliedern und Magnesium als Material beschrieben. Diese Maße zeigen die Unterschiede zwischen den Varianten. Eine direkte Zuordnung zu einem Behälter lässt sich aus dem Namen allein nicht ableiten. Als Beispiel führt die Produktkarte Magnesium-Stabanode mit PTFE-Dichtung, 1", Ø 26 mm, 500 mm genau diese Angaben.
Thermostate und Schutzkörbe

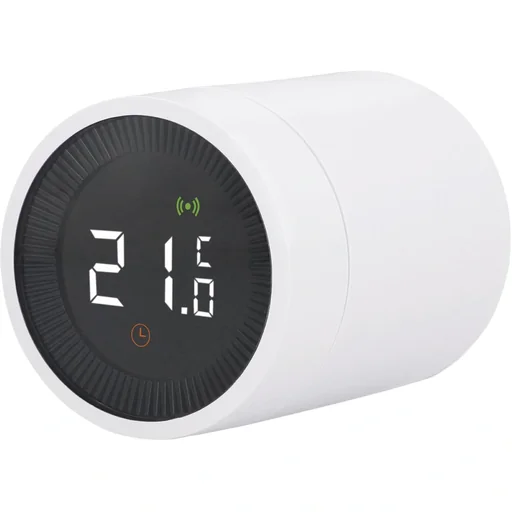

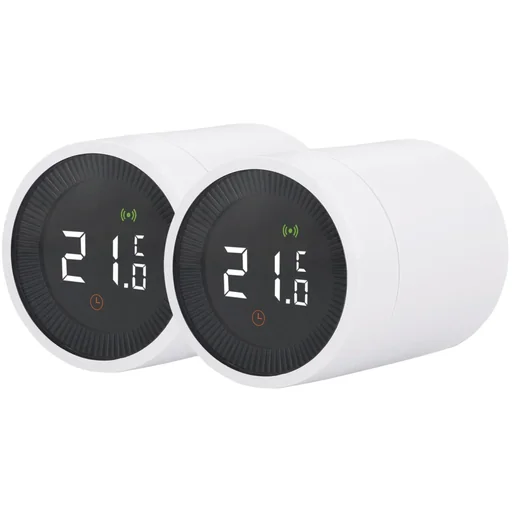

Die Kategorie enthält ein Heizkörper-Thermostat sowie ein Heizkörper-Thermostat Set 2+1. In den Produktbeschreibungen werden App-Steuerung, neun Heiz- beziehungsweise Absenkphasen pro Tag und verschiedene Modi genannt. Beim Set ist zusätzlich ein Gateway beschrieben. Das Zubehör hat damit einen anderen Schwerpunkt als ein Einschraubheizkörper mit integriertem Regler.

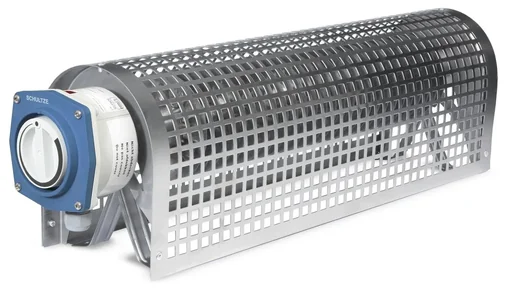

Für einen Schutzkorb werden Edelstahl 1.4301, 240K geschliffen, werkzeuglose QuickFit-Montage und die Passung für RiRo-u/-a 500 sowie -f/-fa 120 aufgeführt. Außerdem nennt der Faktentext Aufprall- und Staubschutz. Die Ausführung ist daher über Modellbezeichnung und Passangabe von den Heizstäben zu unterscheiden.
Montageangaben und Anschlussdaten
Für mehrere dokumentierte Einschraubheizkörper werden eine Kabelverschraubung PG16 und die Lieferung ohne Kabel genannt. Bei verschiedenen Ausführungen ist ein Edelstahl-Anschlussgehäuse mit IP66 aufgeführt. Diese Angaben betreffen nicht jede Variante automatisch; sie gehören zum jeweiligen Beschreibungstext. Vor der Montage sollten daher genau die Daten der gewählten Kombination zusammengetragen werden.
- Anschlussgewinde und Nippelwerkstoff einander zuordnen.
- Leistung, Spannung und Regelungsart als zusammengehörige Angaben lesen.
- Eintauchtiefe, unbeheizte Zone und verfügbaren Einbauraum vergleichen.
- Bei Ausführungen ohne Regler das genannte Fühler-Leerrohr berücksichtigen.
- Kabelverschraubung und Lieferumfang der konkreten Variante beachten.
Damit wird die Auswahl nachvollziehbar: Erst muss die mechanische Verbindung passen, danach müssen Medium, elektrische Daten und Regelung zur vorgesehenen Anlage passen. Die Werte aus den Produktbeschreibungen bilden dafür die technische Vergleichsbasis.
Angrenzende Heiztechnik
Für andere Aufgaben im Bereich Kamine und Heizungen gibt es benachbarte Kategorien. Die folgenden Verweise führen zu Heizkörpern, Elektrokaminen, Entlüftungsschlüsseln sowie Infrarotheizung und Heizstrahlern. Sie sind thematische Nachbarbereiche und ersetzen nicht den technischen Vergleich innerhalb der Einschraubheizkörper.
FAQ zu Einschraubheizkörpern
Welche Angaben sollte ich zuerst vergleichen?
Beginnen Sie mit Anschlussgewinde und Nippelwerkstoff. Danach folgen Leistung, Spannung, Eintauchtiefe und Reglerart. Bei den beschriebenen Modellen ist G1 1/2 häufig genannt; die übrigen Werte unterscheiden die einzelnen Varianten.
Was unterscheidet Messing-Nippel und V2A-Nippel?
Die Beschreibungen ordnen Messing-Nippel überwiegend Wasser und wässrigen Lösungen zu. Bei V2A-Nippeln wird überwiegend aggressives Wasser beziehungsweise eine aggressive wässrige Lösung genannt. Das sind Angaben zur jeweiligen Produktgruppe und sollten mit dem vorhandenen Medium abgeglichen werden.
Welche Regelungsarten stehen zur Auswahl?
Im Sortiment erscheinen Regler von 30–80 °C mit Schutz-Temperatur-Begrenzer 100 °C, Regler von 0–95 °C und Varianten ohne Regler. Die Ausführung ohne Regler ist in den dokumentierten Fakten als universal mit Fühler-Leerrohr beschrieben.
Welche Leistung und Eintauchtiefe passt zu meinem Einbauplatz?
Die Produktnamen nennen mehrere Leistungsstufen und Eintauchtiefen. Entscheidend ist, dass die gewünschte Leistung zur Anlage und die genannte Länge zum verfügbaren Raum passt. Die Werte sollten deshalb aus derselben konkreten Produktvariante gelesen werden.
Welche Spannungsangaben kommen vor?
In den Fakten stehen je nach Modell 230/400 V 3(N)~, 400 V 3(N)~ oder 400 V 3~. Die Angabe ist an die konkrete Leistung und Ausführung gebunden. Sie sollte vor der Auswahl mit dem vorgesehenen Anschluss verglichen werden.
Sind Magnesium-Anoden untereinander austauschbar?
Die Fakten zeigen unterschiedliche Gewinde, Durchmesser, Längen und bei der Kettenanode eine Gliederzahl. Daraus folgt, dass die Varianten nicht allein nach der Bezeichnung zusammengefasst werden sollten. Für die Zuordnung sind die konkreten Maße der vorhandenen Ausführung maßgeblich.
Technische Kurzliste für die Auswahl
Die passende Variante lässt sich anhand einer kompakten Liste eingrenzen: G1 1/2 oder das konkret genannte Anschlussmaß, Messing- oder V2A-Nippel, gewünschte Leistung, passende Spannung, erforderliche Eintauchtiefe, Reglerbereich oder Fühler-Leerrohr sowie Anschlussgehäuse und Lieferumfang. Bei Anoden kommen Gewinde, Durchmesser, Länge und gegebenenfalls Gliederzahl hinzu. Wer diese Merkmale in derselben Reihenfolge vergleicht, kann ähnliche Produktnamen voneinander trennen und die technische Auswahl auf die eigene Einbausituation beziehen.
