Hydraulik

Hydraulik für Landmaschinentechnik einordnen

Die Kategorie Hydraulik im Bereich Landwirtschaft und Landmaschinentechnik bündelt unterschiedliche Baugruppen für hydraulische Systeme: Leitungen, Anschlüsse, Verschraubungen, Ventile, Steuergeräte, Manometer, Hydrauliköl sowie Schmiernippel und Reparaturteile. Die Auswahl richtet sich nicht allein nach dem Wort Hydraulik, sondern nach der Aufgabe am vorhandenen System. Eine Leitung verbindet, ein Manometer stellt die Verbindung zur Druckanzeige her, eine Verschraubung passt Rohrleitungen an und ein Ventil übernimmt eine definierte Regel- oder Absperrfunktion.

Für hydraulische Systeme wie Holzspalter, Traktoren, Kleintraktoren und hydraulische Schneeräumer nennt die Produktkarte des Hydraulicmax HVI32 konkrete Verwendungsbeispiele. Andere Artikel sind über Anschluss, Gewinde, Rohrmaß, Länge, Druckangabe, Durchfluss oder Ölbezeichnung abgegrenzt. Diese Merkmale stehen jeweils am Produkt und bilden die sinnvolle Reihenfolge für den Vergleich.

Welche Baugruppe wird benötigt?

Am Anfang steht die Frage, ob eine bestehende Verbindung hergestellt, ein Wert abgelesen, der Ölstrom beeinflusst, eine Leitung umgelenkt oder eine Schmierstelle ausgestattet werden soll. Danach werden Anschlussart und Abmessungen aus der Produktbezeichnung beziehungsweise der Produktkarte gegenübergestellt. So bleiben Schlauch, Rohrverschraubung, Ventil und Schmiernippel klar getrennt.

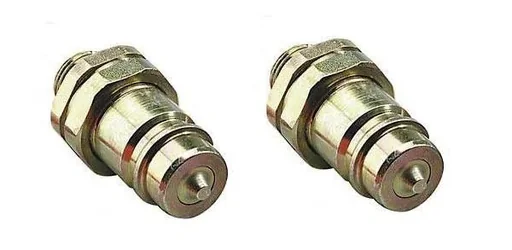

Leitungen und Anschlüsse

Hydraulikschläuche mit Schraubkupplung werden in unterschiedlichen Längen geführt. Bei den Varianten für den Anschluss eines Manometers nennt die Produktkarte beidseitige M16 x 2 Schraubkupplungen. Der Direktanschluss für das Manometer ist ebenfalls mit M16 x 2 angegeben und verbindet Manometer sowie Schlauch mit M16-Gewinde.

Messen, regeln und absperren

Ventile und Steuergeräte unterscheiden sich im Sortiment durch Anschluss, Druckangabe, Hebelzahl oder Durchflussangabe. Bei der Entscheidung werden diese Daten nicht vermischt: Eine Farb- und Zahlenskala gehört zum genannten Flussregelventil, während Monoblock-Steuergeräte im Namen nach einem, zwei, drei oder vier Hebeln sowie nach 40 oder 80 l/min unterschieden werden.

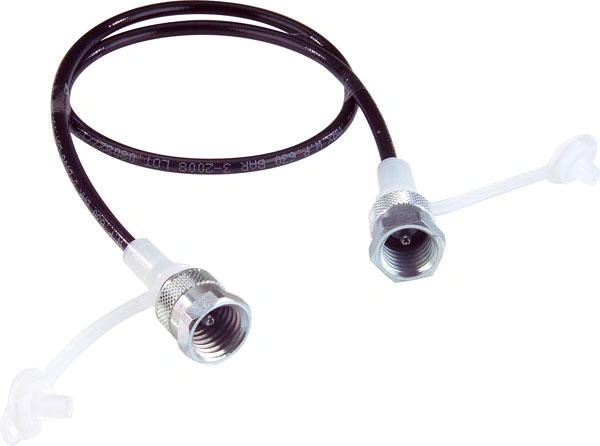

Hydraulikschlauch 1000 Millimeter

Beidseitige M16 x 2 Schraubkupplung, 2 Millimeter Durchmesser und maximal 630 bar Arbeitsdruck laut Produktkarte.

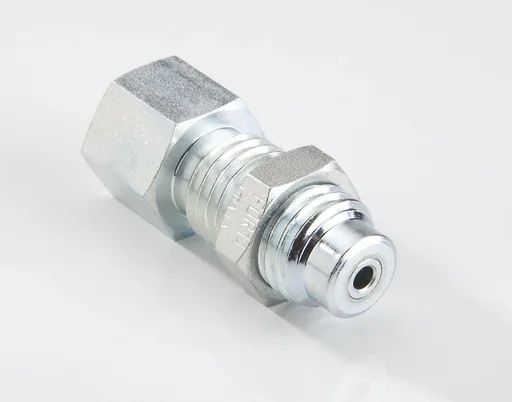

Manometer-Direktanschluss

M16 x 2 Schraubkupplung für die Verbindung von Manometer und Schlauch mit M16-Gewinde.

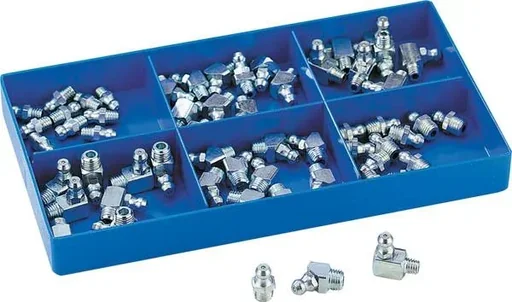

Schmiernippel-Sortiment mit 60 Teilen

Verzinkte Schmiernippel nach DIN 71412 in den Ausführungen 6 x 1 und 8 x 1 sowie H1, H2 und H3.

Schlauch nach Länge, Durchmesser und Kupplung unterscheiden

Bei einem Hydraulikschlauch werden zuerst die benötigte Länge und der Anschluss gegenübergestellt. Der Schlauch mit 1000 Millimeter Länge und der gleich aufgebaute Artikel mit 630 Millimeter Länge sind getrennte Varianten. Die Produktkarte dieser beiden Manometer-Schläuche nennt beidseitige M16 x 2 Schraubkupplungen, 2 Millimeter Durchmesser und maximal 630 bar Arbeitsdruck. Ein Anschlussstück zum Anbringen am Manometer wird als zusätzlicher Hinweis genannt.

Weitere Produktnamen führen 2000 Millimeter mit Schraubkupplung oder Kombinationen aus Durchmesser, Länge und Anschlussbezeichnung auf. Dazu gehören Ausführungen mit 8, 10 oder 12 Millimeter Durchmesser sowie M16-, M18- oder M22-Bezeichnungen. Im Namen stehen außerdem Längen wie 300, 500, 700, 1000, 1500, 2000, 2500, 3000, 4000, 5000 oder 6000 Millimeter. Für den Vergleich wird die benötigte Strecke mit genau dieser Längen- und Anschlussangabe abgeglichen.

Verschraubungen und Reduzierungen lesen

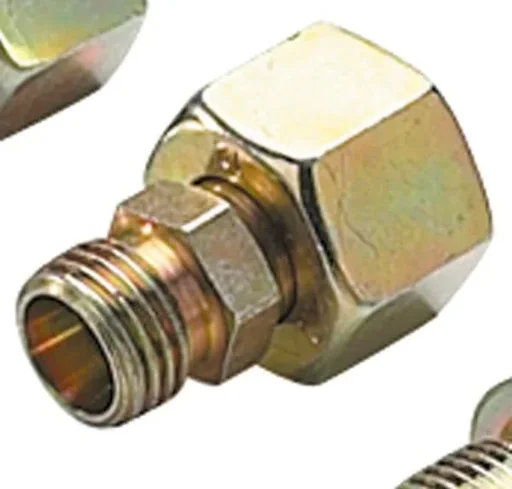

Reduzierverschraubungen tragen Kombinationen wie 15/10, 15/12, 12/8, 12/10, 10/8 oder 10/6. Die Bezeichnung Rohr-Außen-Ø Muffen macht die beiden genannten Rohrmaße zum entscheidenden Vergleichspunkt. Bei den beschriebenen Varianten sind eine O-Ringabdichtung, ein RED-L-Anschluss sowie eine vormontierte Stutzenseite mit Schneidring und Überwurfmutter angegeben. Die Produktkarte weist ausdrücklich darauf hin, dass diese Ausführungen nur für Rohre vorgesehen sind und kein Schlauchanschluss möglich ist.

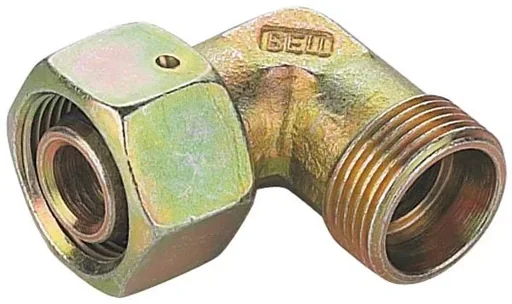

Winkelverschraubungen werden nach Rohrdurchmesser und Anschlussbezeichnung getrennt: Im Sortiment stehen 10 L für Rohre mit 10 Millimeter Außendurchmesser, 12 L für 12 Millimeter und 15 L für 15 Millimeter. Die Produktkarte der 10-L-Ausführung nennt eine O-Ringabdichtung, Stahl, eine Überwurfmutter mit metrischem Innengewinde und einen Rohrstutzen. Gerade Verschraubungen für 10, 12 oder 15 Millimeter sowie Verbindungsstücke mit O-Ringabdichtung und GZ 10, GZ 12 oder GZ 15 Millimeter ergänzen diese Auswahl.

Ventile, Steuergeräte und Manometer vergleichen

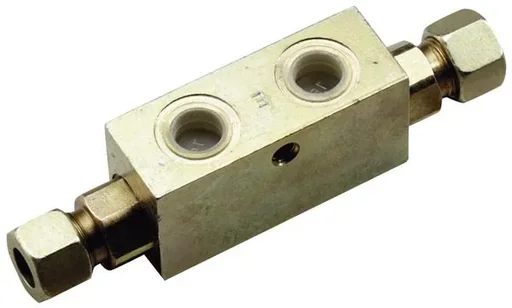

Beim Sperrblock-Ventil stehen 3/8 Zoll Anschluss, 300 bar und eine zweifache Ausführung im Namen; die Produktkarte nennt den Einsatz an Zylindern und Hydraulikoberlenkern sowie Maße von 64,5 x 30 x 45 Millimeter. Das Anschlusszubehör für den Sperrblock umfasst eine kurze und eine lange Ringöse, zwei Hohlschrauben und vier Kupferringe. Genannt werden außerdem 180 Millimeter Bolzenlänge, 220 Millimeter Gesamtlänge mit Auge und 16 Millimeter Augendurchmesser.

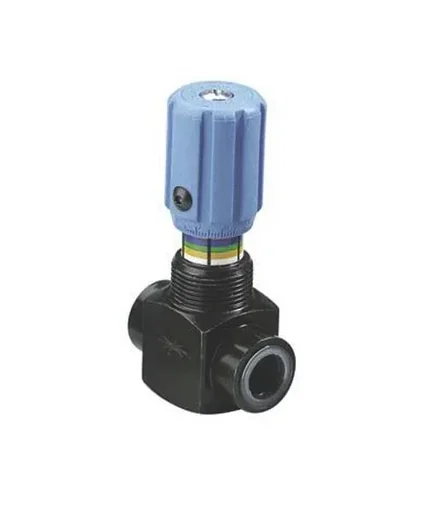

Das Flussregelventil hat 3/8 Zoll und ist beidseitig ausgeführt; eine Farb- und Zahlenskala ist als Ausstattung genannt. Der Kugelhahn mit 3/8 Zoll führt ein Innengewinde und maximal 500 bar, mit 75 Millimeter Einbaumaß und 115 Millimeter Hebellänge. Weitere Kugelhähne sind über M18 x 1,5 oder M22 x 1,5 mit Außengewinde bezeichnet. Bei Monoblock-Steuergeräten stehen Hebelzahl und Durchfluss im Vordergrund: Ein-, Zwei-, Drei- und Vierhebelvarianten werden mit 40 oder 80 l/min geführt.

Manometer für Schlepperhydraulik sind im Sortiment mit Anschluss hinten oder Anschluss unten bezeichnet. Der Direktanschluss mit M16 x 2 Schraubkupplung bildet eine eigene Anschlusslösung. Für die Zuordnung zählt daher die Position des Anschlusses ebenso wie das Gewinde des Schlauchs.

Hydrauliköl nach Bezeichnung und Menge wählen

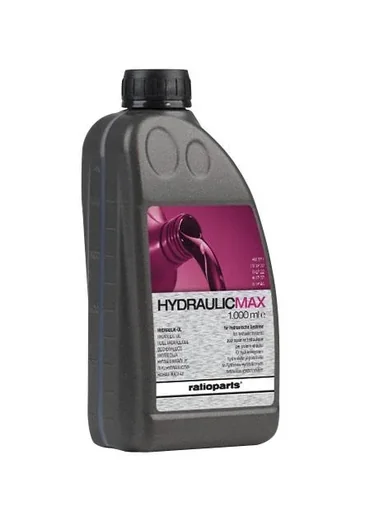

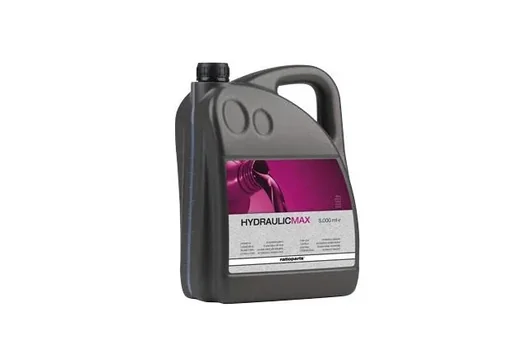

Bei Hydrauliköl werden zuerst die Produktbezeichnung und die vorgesehene Systemangabe verglichen. Hydraulicmax HVI32 ist mit 1 Liter oder 5 Liter gelistet. Die Produktkarte nennt hydraulische Systeme wie Holzspalter, Traktoren, Kleintraktoren und hydraulische Schneeräumer sowie die Bezeichnungen HM 32 L, HV-LP 32, H-LP 22, H-LP 32 und H-LP 46. Der 1-Liter-Artikel ist hier direkt als Hydraulicmax HVI32, 1 Liter verknüpft.

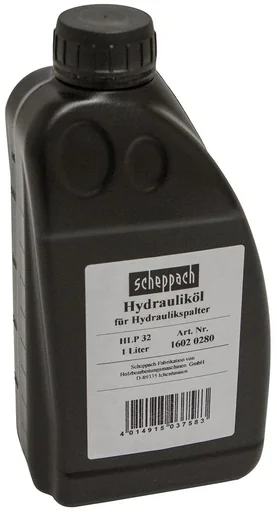

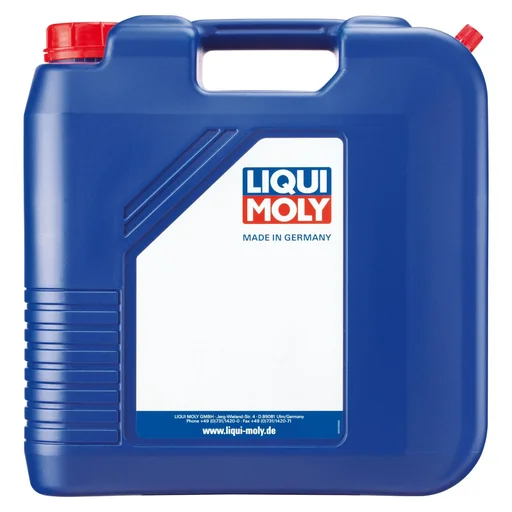

Ein Hydrauliköl für Hydraulikspalter ist mit 1 Liter oder 5 Liter benannt; beim 1-Liter-Artikel steht zusätzlich Qualität ISO 6743/4 in der Produktkarte. Daneben führen die Produktnamen Hydrauliköl HEES 46 sowie Getriebe-Hydrauliköl TO-4 SAE 10, SAE 30 und SAE 50, jeweils mit 20 Liter. Bezeichnung, Systemhinweis und Gebindegröße werden getrennt gelesen, damit unterschiedliche Öle nicht nur anhand des allgemeinen Wortes Hydrauliköl verglichen werden.

Schmiernippel, Reparaturteile und Sets

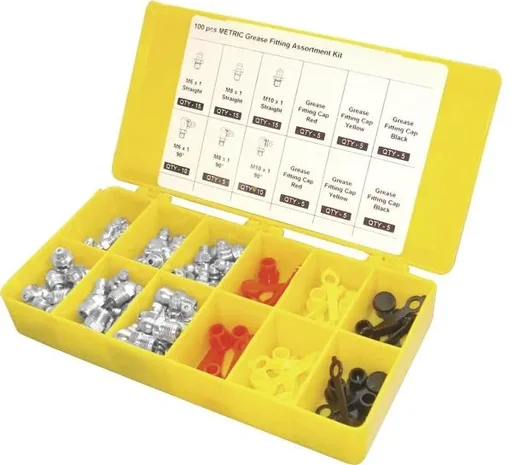

Schmiernippel unterscheiden sich durch Form, Gewinde, Stückzahl und Sortiment. Das 60-teilige Set im Kunststoffkasten enthält laut Produktkarte H1, H2 und H3 in 6 x 1 sowie 8 x 1. Der 100-teilige Schmiernippelsatz nennt gerade und um 90 Grad ausgeführte M6-, M8- und M10-Gewinde sowie rote, gelbe und schwarze extra lange Schmiernippel.

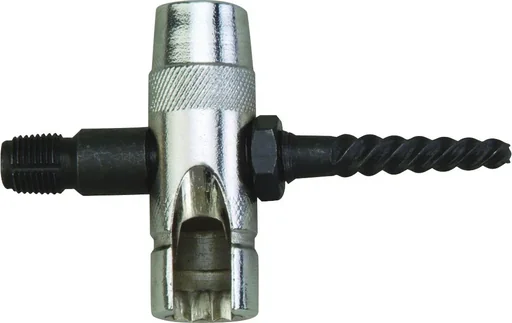

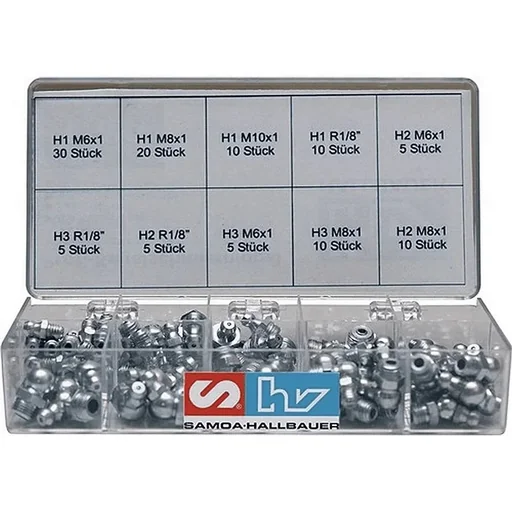

Das Kegelschmiernippelsortiment Serie H umfasst 110 Teile nach DIN 71412. Die Produktkarte nennt Präzisionsstahl, gehärtete, glanzverzinkte und passivierte Ausführung sowie eine Aufteilung auf H1, H2 und H3 mit M6 x 1, M8 x 1, M10 x 1 und R 1/8 Zoll. Das Schmiernippel-Reparaturset ist zum Entfernen gebrochener oder zum Austauschen verschlissener Schmiernippel und zur Reparatur der Gewindebohrung beschrieben; gerade und abgewinkelte Nippel werden dabei genannt.

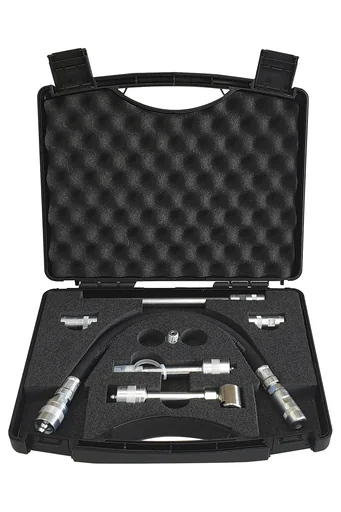

Das Profi-Schnellwechselset führt als Lieferumfang unter anderem ein gerades Düsenrohr 103/M mit 4-Backen-Profi-Mundstück, zwei 4-Backen-Profi-Mundstücke 120/M, ein Düsenrohr mit Schiebekupplung 2070/M1, ein Düsenrohr mit Combi-Mundstück sowie ein Anschlussstück R 1/8 innen und M10 x 1 außen. Die Setauswahl richtet sich damit nach Gewinde, Mundstück und enthaltenen Teilen.

Auswahl in fünf Prüfschritten

1. Aufgabe: Verbindung, Messung, Regelung, Absperrung, Ölversorgung oder Schmierstelle festlegen.
2. Anschluss: Gewinde, Kupplung, Innen- oder Außengewinde sowie die Anschlussposition vergleichen.
3. Maß: Schlauchlänge, Rohr-Außendurchmesser, Einbaumaß, Hebellänge oder Gebindegröße zuordnen.
4. Leistungsangabe: Nur die am konkreten Artikel genannte Druck- oder Durchflussangabe verwenden.
5. Lieferumfang: Bei Sets Stückzahl, Ausführung und enthaltene Anschluss- oder Reparaturteile abgleichen.
