Stecker und Kabel für Traktoren
Die Kategorie umfasst Kabelabschnitte mit unterschiedlichen Leitungszahlen und Querschnitten sowie Verbindungskabel mit 7-poligen Steckern. Für die Auswahl sind Anschlussart, Kabellänge, Leitungsquerschnitt und die Ausführung aus Kunststoff oder Metall maßgeblich.
Auswahl: Kabelabschnitte · Verbindungskabel · Kabelsatz · Fragen · Themen
Stecker und Kabel nach Aufbau unterscheiden
Im Bereich Traktor Elektrik stehen hier einzelne, kunststoffummantelte Kabelabschnitte und vorkonfektionierte Verbindungskabel mit Steckern nebeneinander. Bei einem Kabelabschnitt sind Leitungszahl, Querschnitt und Abschnittslänge die zentralen Angaben. Bei einem Verbindungskabel kommen Steckermaterial, Polzahl, Länge und gegebenenfalls eine Kupplungsdose hinzu. Diese Angaben beschreiben den jeweiligen Aufbau und bilden die Grundlage für den Abgleich mit dem vorhandenen Anschluss.
Die Produktnamen nennen die Varianten klar: 2, 4, 6 oder 7 Leitungen, 5 m, 7,5 m oder 10 m sowie Kunststoff- oder Metallstecker. So lässt sich die Auswahl anhand der benötigten Verbindung und der vorhandenen Anschlussdaten eingrenzen.
Kabelabschnitte: Länge und Querschnitt abgleichen

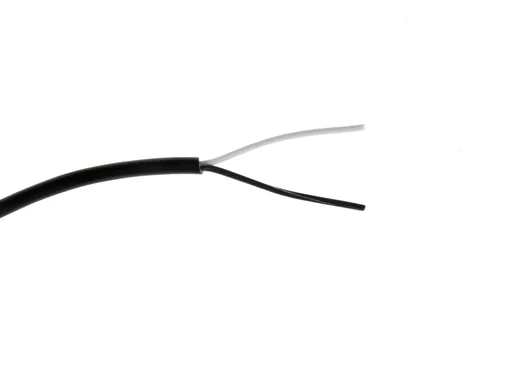

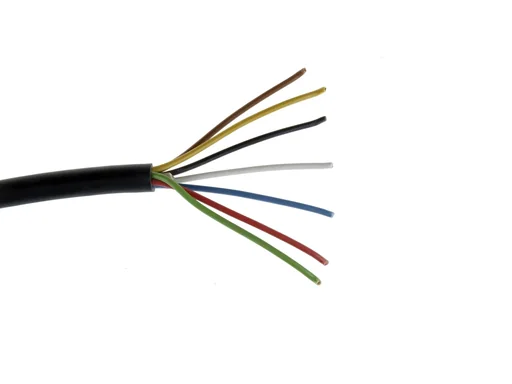

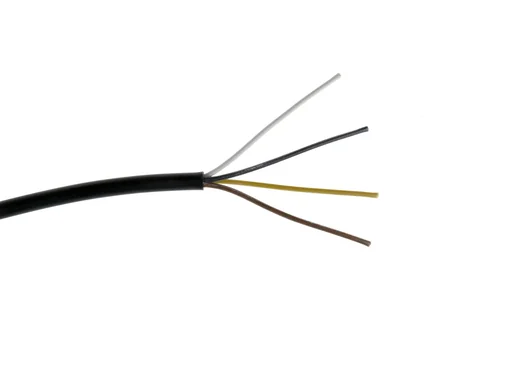

Die kunststoffummantelten Abschnitte mit 0,75 mm sind als 2 x, 4 x oder 6 x 10-Meter-Abschnitt aufgeführt. Bei 7 x 1,0 mm gibt es 5 m und 10 m; 7 x 1,5 mm ist ebenfalls in 5 m und 10 m verfügbar. Damit lässt sich zuerst die benötigte Länge und anschließend die Kombination aus Leitungszahl und Querschnitt abgleichen.
Varianten mit 0,75 mm
Die 0,75-mm-Gruppe bleibt bei gleicher Länge durch die Leitungszahl unterscheidbar. Die 7 x 1,0-mm- und 7 x 1,5-mm-Varianten unterscheiden sich zusätzlich durch den Querschnitt. Für die Auswahl sollten diese Angaben genau mit dem benötigten Kabelabschnitt übereinstimmen.
Verbindungskabel mit Steckern und Kupplungsdose

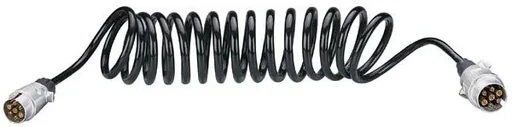

Bei den vorkonfektionierten Lösungen unterscheiden sich Steckermaterial, Polzahl, Länge und Aufbau. Das 4,5-m-Spiral-Verbindungskabel hat zwei 7-polige Kunststoffstecker in 12-V-Ausführung. Die Beschreibung nennt ca. 4,5 m Arbeitslänge sowie 6 x 1 mm und 1 x 1,5 mm als Leitungsquerschnitte. Die 3,5-m-Spiral-Variante besitzt beidseitig 7-polige Metallstecker und ebenfalls eine 12-V-Ausführung.

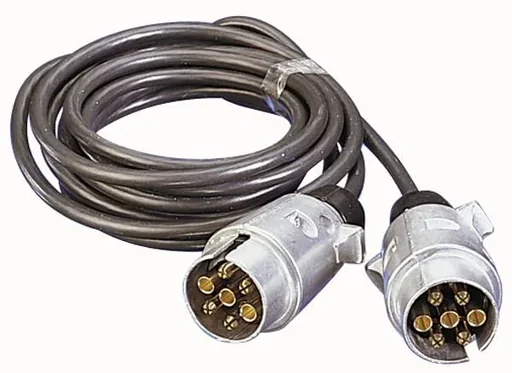

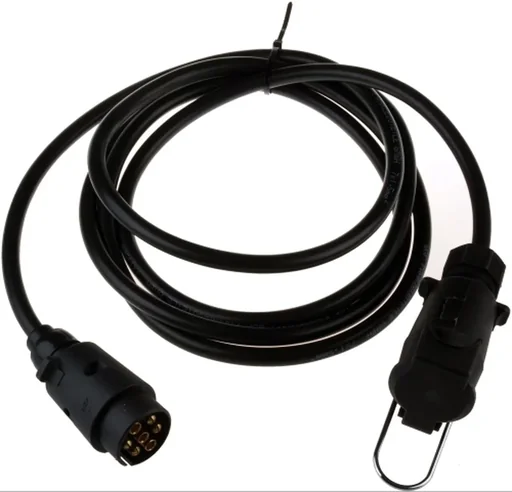

Das 7,5-m-Zwischenkabel ist mit 7-poligem Stecker und 7-poliger Kupplungsdose beschrieben; genannt werden 12 Volt und 7 x 1,5 mm² Leistungsquerschnitt. Das 3-m-Verbindungskabel trägt zwei 7-polige Metall-Stecker. Seine Beschreibung nennt Steckdosen am Schlepper und Anhänger landwirtschaftlicher Fahrzeuge.
Spezialfall Kabelsatz für Multipoint-Rückleuchten

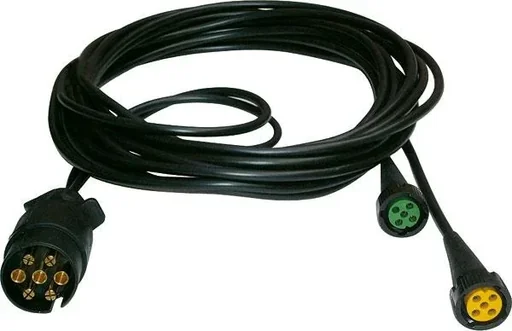

Der Kabelsatz für Multipoint Rückleuchten nimmt eine eigene Position innerhalb der Verbindungen ein. Die 5-m-Zuleitung hat einen 7-poligen PVC-Stecker. In der Beschreibung stehen ISO 1724, links 5 x 0,75 mm mit gelbem Bajonett-Verbinder und rechts 4 x 0,75 qmm mit grünem Bajonett-Verbinder. Zusätzlich ist eine gerade Einfachtülle am Bajonettverbinder angegeben. Diese Kombination unterscheidet den Kabelsatz von den einfachen Abschnitten.
Ausgewählte Varianten im Überblick
Die folgenden Karten zeigen drei unterschiedliche Aufbauten aus der Kategorie: ein kunststoffummantelter Abschnitt, ein Spiral-Verbindungskabel mit Kunststoffsteckern und eine Verbindung mit zwei Metall-Steckern.
Fragen vor der Auswahl
Welche Angaben sind bei einem Kabelabschnitt entscheidend?
Welche Unterschiede gibt es zwischen Kunststoff- und Metallsteckern?
Wann ist ein Kabel mit Kupplungsdose relevant?
Welche Daten stehen zum Kabelsatz für Multipoint-Rückleuchten?
