Gasdruckfedern für Traktorkabinen
Gasdruckfedern für Heckscheiben, Türen, Frontscheiben und Dachluken: Die Auswahl lässt sich über Marke, Modellbezug, Ausschubkraft, Länge und Anschluss eingrenzen.
Gasdruckfedern für Traktorkabinen auswählen
Diese Kategorie bündelt Gasdruckfedern und Gasfedern für verschiedene Bereiche einer Traktorkabine. In den Artikeln werden Heckscheibe, Tür, Frontscheibe, Front- und Heckscheibe, Dachluke sowie Kabinenfenster und Deckel genannt. Die Namen unterscheiden außerdem Marken, Referenzen, Kraftangaben oder Längen. Daraus entsteht eine klare Auswahlfolge: zuerst die zu bewegende Klappe oder Scheibe zuordnen, danach Marke und Modellbezug abgleichen und erst dann die technischen Werte vergleichen.
Eine passende Zuordnung braucht mehr als nur die Bezeichnung Gasdruckfeder. Für fahrzeugbezogene Varianten sind Hersteller, Modellreihe und Artikel- beziehungsweise OEM-Referenz maßgeblich. Bei technischen Universalvarianten stehen dagegen Ausschubkraft, Gesamtlänge, Zylinderlänge, Hub und Gewinde im Vordergrund. Die folgenden Karten trennen diese Entscheidungswege, damit Angaben nicht zwischen verschiedenen Ausführungen vermischt werden.
Anwendung
Heckscheibe, Tür, Frontscheibe oder Dachluke zuerst dem tatsächlichen Einbauplatz zuordnen.
Markenbezug
Case IH/IHC, Fendt, Massey Ferguson und Deutz getrennt nach Modell- und Referenzangaben betrachten.
Technik
Ausschubkraft und Maße gehören zusammen: Die dokumentierten Ausführungen reichen von 150 N bis 650 N und nennen verschiedene Längen.
Anschluss
M8-Gewinde, Winkelgelenk und Auge M8 sind eigene Angaben und dürfen nicht aus einer anderen Variante übernommen werden.
Den Einbauplatz zuerst zuordnen
Bei mehreren Varianten ist die Feder an einer Heckscheibe verbaut. Andere Artikel nennen eine Tür, eine Frontscheibe, eine Dachluke oder eine Kombination aus Front- und Heckscheibe. Diese Bezeichnung ist der erste Filter, denn eine Feder für die Heckscheibe beantwortet eine andere Einbausituation als eine Variante für die Tür. Bei der Version F von Case IH wird die Heckscheibe im Namen genannt; die Produktbeschreibung führt zusätzlich Kabinenfenster, Türen und Deckel als Beispiele auf.
Scheiben, Türen und Dachluken auseinanderhalten
Für Fendt sind Varianten für Frontscheibe, Heckscheibe, Tür, Front- und Heckscheibe sowie Dachluke aufgeführt. Bei Case IH/IHC erscheinen Varianten für Türen, Heckscheiben oder Tür und Heckscheibe. Die beiden genannten Deutz-Artikel tragen im Namen entweder Front- und Heckscheibe oder Tür, Front- und Heckscheibe. So lässt sich der Einbauplatz aus dem Artikelnamen herauslesen, ohne eine Türvariante mit einer Scheibenvariante gleichzusetzen.
Bei einem Kabinenfenster oder Deckel ist zusätzlich die Geometrie der vorhandenen Feder wichtig. Die Version F nennt dafür das Gewicht von Kabinenfenster, Deckel oder Tür als Auswahlkriterium. Das Gewicht ist daher nicht durch eine allgemeine Faustregel zu ersetzen; es gehört zur konkreten Kombination aus Bauteil und Feder.
Marke, Modell und Artikelnummer trennen
Case IH/IHC: Referenz und Modellgruppe

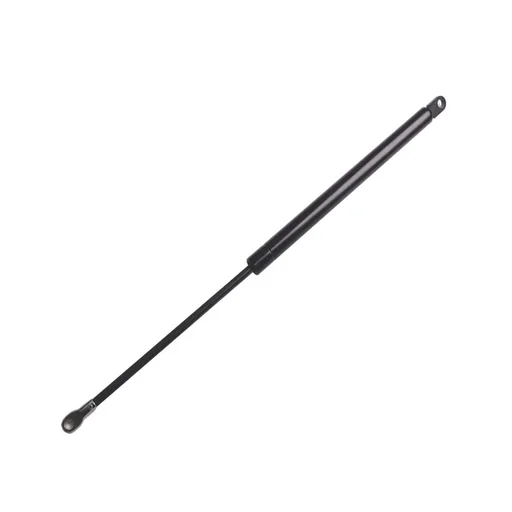

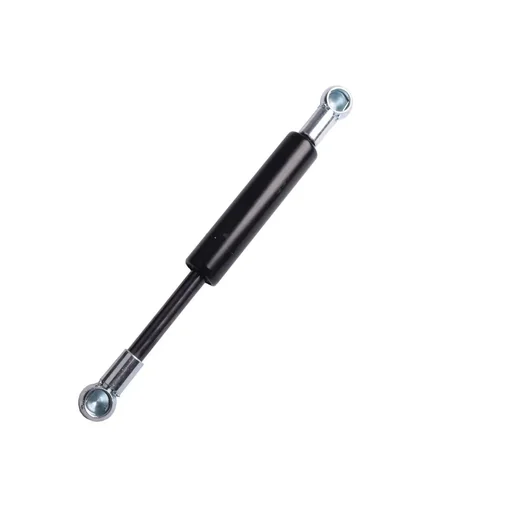

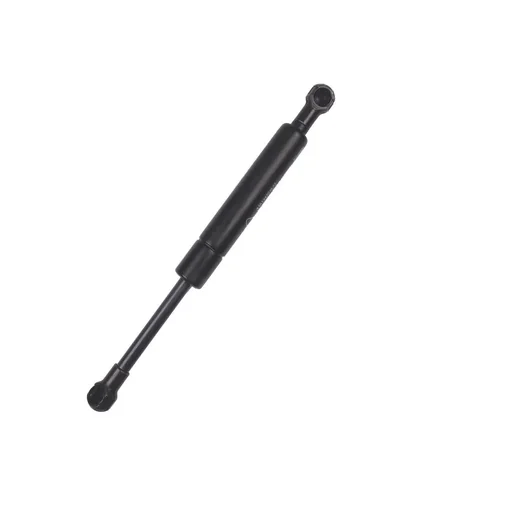

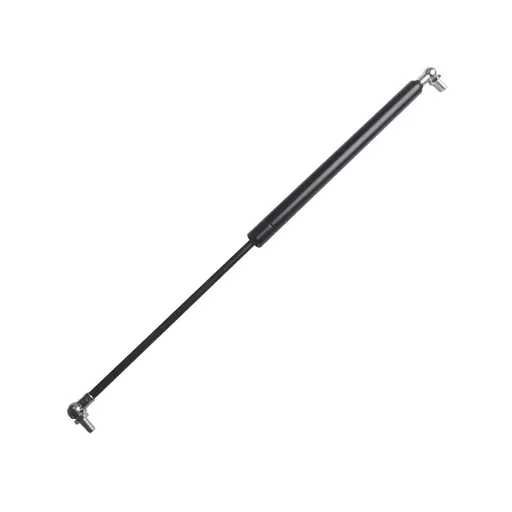

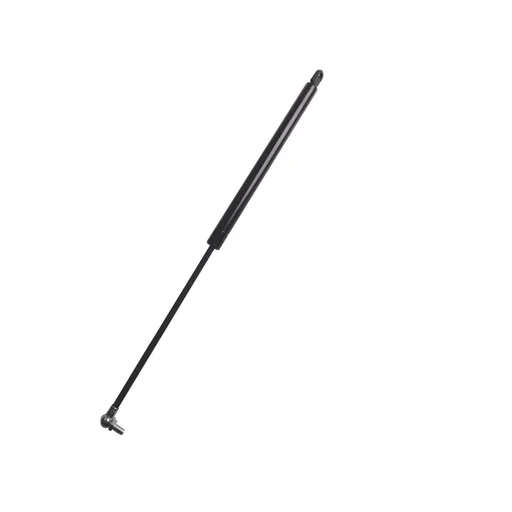

Die Case-IH/IHC-Varianten tragen unter anderem die Referenzen 1971235C2, 1977416C1, 134701577, 82027922, 3221531R1, 1332420C1 und 3148826R2. In den Produktdaten werden dazu Modellgruppen wie JX 70, JX 80, JX 90, JX 100, JX 1070, JX 1080 und JX 1090, MXM 120, MXM 130, MXM 155, MXM 175 und MXM 190, 3210, 3220, 3230, 4210, 4220, 4230 und 4240, verschiedene XL-Modelle sowie Maxxum-, CX- und MX-Reihen genannt. Die Referenz aus dem Namen und die in der Beschreibung genannte Modellgruppe sollten gemeinsam gelesen werden.
Fendt, Massey Ferguson und Deutz

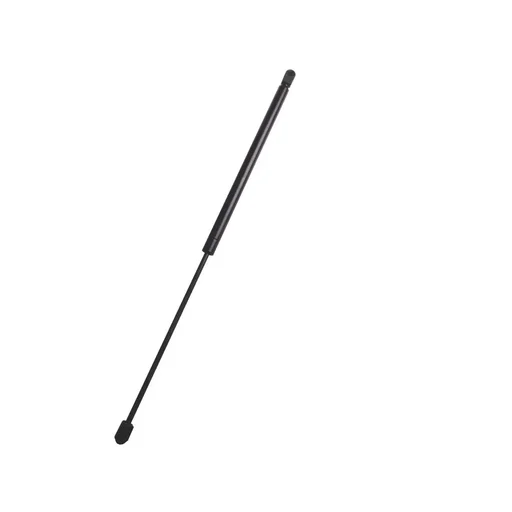

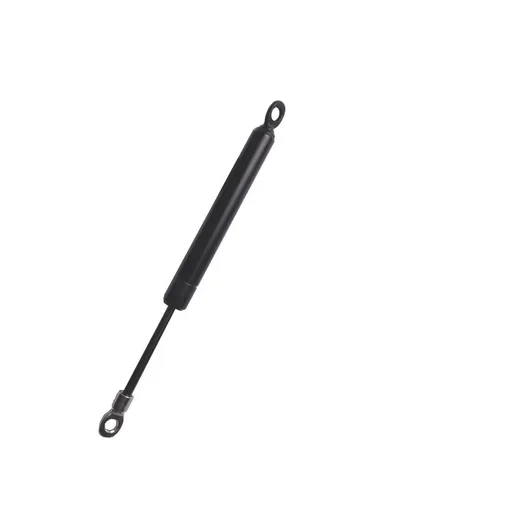

Fendt-Artikel nennen je nach Ausführung eine Frontscheibe, Heckscheibe, Tür, Dachluke oder Front- und Heckscheibe. Die zugehörigen Daten führen beispielsweise Farmer 103, 104, 105, 106 und 108, Farmer 307 bis 312, GT 370 und GT 380 sowie Favorit-Reihen auf. Eine Fendt-Frontscheibenvariante mit der Referenz X800420489000 ist als eigener Artikel geführt; sie ist unter Gasdruckfeder Fendt – Frontscheibe X800420489000 verknüpft.
Die Massey-Ferguson-Variante für die Heckscheibe nennt die Modellgruppen 274, 284, 294, 377, 387, 675, 690, 698, 699, 1004, 1007 und 1014. Bei Deutz beschränken sich die hier vorliegenden Angaben auf die im Namen genannten Bereiche; eine Modellreihe sollte daraus nicht abgeleitet werden. Diese Trennung nach Marke verhindert, dass eine Modellliste aus den Fendt-Daten auf Case IH/IHC oder Massey Ferguson übertragen wird.
Ausschubkraft und Länge gemeinsam abgleichen
Bei der Gasfeder für Heckscheibe Case IH, Version F, werden konkrete technische Auswahlwerte genannt: Die Ausschubkraft liegt dort von 120 bis 500 N, die Zylinderlänge von 105 bis 400 mm. Die benötigte Gesamtlänge ergibt sich in dieser Beschreibung aus Zylinderlänge plus Hub. Außerdem wird das Gewicht des Kabinenfensters, Deckels oder der Tür als Auswahlkriterium genannt. Diese Werte gehören zur beschriebenen Version F und sind nicht automatisch auf jede andere Gasdruckfeder der Kategorie übertragbar.

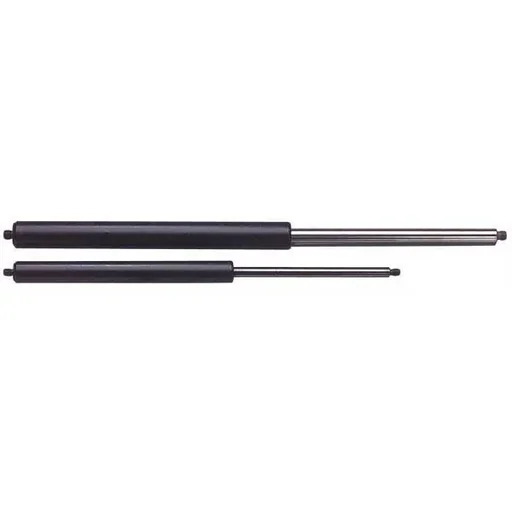

Weitere Namen zeigen klar voneinander getrennte Kombinationen: eine Ausführung mit 150 N und 660 mm, eine mit 350 N und 560 mm sowie eine mit 650 N und 860 mm. Auch 150 N bei 660 mm ist daher eine andere Kombination als 350 N bei 560 mm. Beim Vergleich zählt nicht nur die Newtonzahl und nicht nur die ausgefahrene Länge, sondern das Zusammenspiel aus Kraft, Länge, Hub und vorgesehenem Platz.
In den technischen Angaben zu den genannten 150-N-, 350-N- und 650-N-Ausführungen stehen außerdem M8-Gewinde, ein Zylinder-Ø von 22 mm und ein Kolbenstangen-Ø von 10 mm. Für diese Ausführungen wird ein Temperatureinsatzbereich von -20 °C bis +80 °C genannt; die angegebene Ausschubkraft gilt bei 20 °C. Die Daten weisen darauf hin, dass sich die Ausschubkraft je 10 °C Temperaturabweichung um 3,4 % ändert. Das ist eine technische Rahmenangabe dieser Varianten, kein pauschaler Wert für alle Artikel.
Anschlüsse und ergänzende Teile
Der Anschluss muss zur vorhandenen Aufnahme passen. Ein Winkelgelenk M8 wird in den Produktdaten als Teil für Gasdruckfedern, zum Beispiel an Türen, Deckeln und Kabinenfenstern, beschrieben. Das Auge M8 ist mit einem Durchmesser von 8,1 mm angegeben und wird ebenfalls für Deckel, Türen und Kabinenfenster genannt. Diese beiden Zubehörformen sind nicht dasselbe Bauteil. Vor dem Abgleich sind deshalb Gewinde, Aufnahmeform und der verfügbare Platz am Gegenstück zu erfassen.
Die technischen Gasfedern mit M8-Gewinde bilden eine eigene Gruppe mit dokumentierten Maßangaben. Bei fahrzeugbezogenen Federn stehen dagegen Marke, Modell, Scheiben- oder Türposition und Artikelreferenz im Vordergrund. Wer zuerst den Anschluss und erst danach den Modellbezug betrachtet, kann zwei getrennte Auswahlwege vermischen. Besser ist: Fahrzeug- und Einbauangaben sichern, anschließend Kraft und Maße prüfen und zuletzt das Anschlussbild abgleichen.
Ausgewählte Varianten im Überblick
Die folgenden drei Karten zeigen unterschiedliche Wege durch das Sortiment: eine markenbezogene Heckscheibenfeder, eine Case-IH-Version mit technischen Auswahlwerten und eine Case-IH/IHC-Referenz für die Heckscheibe. Bild und Verknüpfung gehören jeweils zum selben Artikel.
Gasdruckfeder Massey Ferguson – Heckscheibe 3301920M92
Die Produktdaten nennen die Modellgruppen 274, 284 und 294, 377 und 387, 675, 690, 698 und 699 sowie 1004, 1007 und 1014.

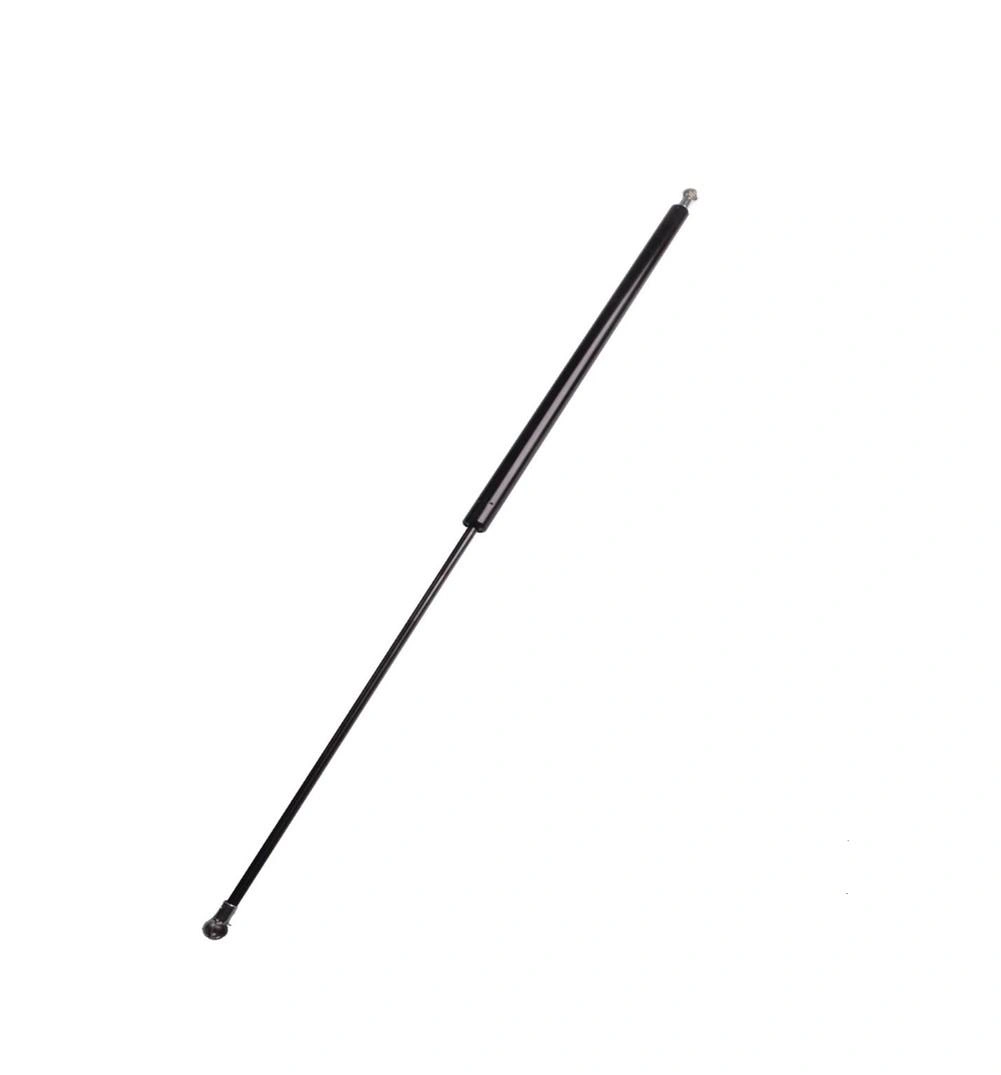

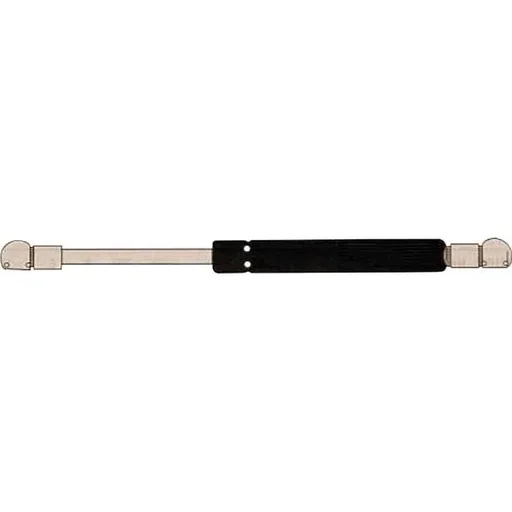

Gasfeder für Heckscheibe Case IH, Version F
Für diese Version sind 120–500 N Ausschubkraft, 105–400 mm Zylinderlänge und die Berechnung Gesamtlänge = Zylinderlänge + Hub dokumentiert.
Gasdruckfeder Case IH/IHC – Heckscheibe 1971235C2
Die Beschreibung nennt unter anderem JX-, MXM-, Maxxum-, CX- und MX-Modellgruppen sowie die Artikelnummern der Zuordnung.
Montageangaben aus den Produktdaten nutzen

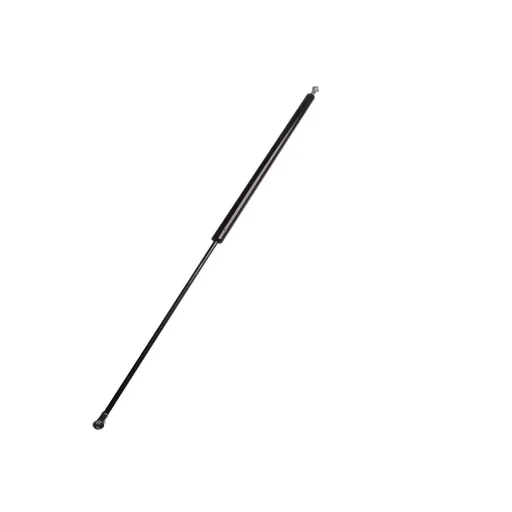

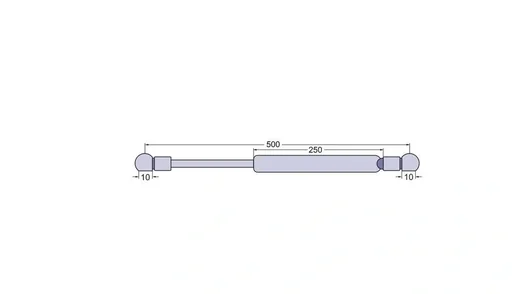

Vor dem Wechsel sollten die sichtbaren Angaben des vorhandenen Teils notiert werden: Marke, Modellreihe, Artikel- oder OEM-Referenz, Position, Länge, Kraft und Anschluss. Bei der Massey-Ferguson-Heckscheibenfeder und bei der Fendt-Heckscheibenfeder wird für die Abmessungen auf eine technische Zeichnung verwiesen. Diese Zeichnung ist deshalb die maßgebliche Ergänzung, wenn die Länge nicht aus dem Namen hervorgeht.
Bei den technischen Varianten wird die Länge ohne Gewinde gemessen. Die Beschreibung nennt außerdem eine Gewindelänge von 10 mm, einen Zylinder-Ø von 22 mm und einen Kolbenstangen-Ø von 10 mm. Für die Lagerung ist dort eine senkrechte Position mit nach unten gerichteter Kolbenstange angegeben; eine Neigung bis 60 °C wird ebenfalls genannt. Diese Vorgaben gehören zu den jeweiligen technischen Produktdaten und sollten nicht auf fahrzeugspezifische Federn übertragen werden.
Beim Abgleich ist die Reihenfolge entscheidend: Bauteil und Marke festhalten, Referenz oder Modellliste zuordnen, Maße und Kraft vergleichen, anschließend Aufnahme und Montageposition gegenüberstellen. So bleiben die Werte einer Case-IH-Tür, einer Fendt-Frontscheibe und einer universell beschriebenen Gasfeder getrennt. Eine Produktbezeichnung wie 650 N, Länge 860 mm ersetzt dabei keine Prüfung des konkreten Einbauplatzes.
Weitere Bereiche der Traktorkabine
Gasdruckfedern sind nur ein Teil der Kabinentechnik. Für die Sicht nach außen, den Sitzplatz und die Spiegelposition stehen im direkten Umfeld weitere Kategorien bereit:
Die Nachbarkategorien helfen bei einer anderen Aufgabe als die Gasdruckfeder: Scheibenwischer betreffen die Scheibenpflege, Schleppersitze die Sitzposition und Traktorspiegel die Sichtbereiche. Dadurch bleibt die Suche nach der passenden Feder auf die mechanische Unterstützung der genannten Kabinenteile konzentriert.
Häufige Fragen zu Gasdruckfedern
Welche Angaben sind für die Auswahl zuerst wichtig?
Zuerst werden Bauteil und Hersteller zugeordnet: etwa Heckscheibe bei Massey Ferguson, Tür bei Case IH/IHC oder Dachluke bei Fendt. Danach folgen Modell- oder Artikelreferenz und die technischen Werte. Diese Reihenfolge verhindert, dass eine passende Newtonzahl mit einer falschen Fahrzeugvariante verbunden wird.
Was bedeutet die Angabe 120 bis 500 N?
Dieser Bereich steht in der Beschreibung der Gasfeder für Heckscheibe Case IH, Version F. Dort wird die Ausschubkraft zusammen mit dem Gewicht von Fenster, Deckel oder Tür als Auswahlkriterium genannt. Der Bereich ist eine Angabe für diese beschriebene Version und kein allgemeiner Bereich für jede Gasdruckfeder.
Woran lassen sich Case IH/IHC und Fendt unterscheiden?
Die Markenzeile im Namen wird mit dem genannten Bauteil und der Referenz gelesen. Case IH/IHC-Artikel führen unter anderem JX-, MXM-, Maxxum-, CX- und MX-Reihen auf. Fendt-Artikel nennen Farmer-, GT- oder Favorit-Reihen. Eine Modellliste der einen Marke ist daher nicht als Zuordnung für die andere Marke zu verwenden.
Sind 150 N bei 660 mm und 350 N bei 560 mm austauschbar?
Die Produktnamen nennen unterschiedliche Kraft-Längen-Kombinationen. Eine Austauschbarkeit lässt sich daraus nicht ableiten. Für die Zuordnung müssen die gemessene Länge, der Hub, die Ausschubkraft, der Einbauplatz und die Aufnahme mit den Angaben der konkreten Ausführung übereinstimmen.
Wann passt ein M8-Anschluss?
M8 ist bei den technischen Gasfedern und bei den beschriebenen Ergänzungsteilen genannt. Das Winkelgelenk M8 sowie das Auge M8 mit 8,1 mm Durchmesser werden für Türen, Deckel und Kabinenfenster aufgeführt. Ob die Aufnahme am konkreten Fahrzeug dazu passt, hängt von Gewinde, Gegenstück und Bauform ab; diese Angaben müssen zusammen betrachtet werden.
