Druckluftschläuche nach Aufgabe und Bauform auswählen
Druckluftschläuche verbinden Kompressor und Druckluftwerkzeug; in dieser Auswahl stehen einzelne Schläuche, montierte Garnituren, Spiralschläuche und Schlauchaufroller nebeneinander. Der erste Blick gilt deshalb der Bauform: Ein gerader Schlauch überbrückt eine festgelegte Strecke, eine Garnitur bringt bereits Kupplung und Stecktülle mit, ein Spiralschlauch nimmt nach dem Ausziehen wieder seine Wicklung ein. Ein Aufroller führt den Schlauch beim Auf- und Abrollen.
Für die Vorauswahl genügen vier Fragen: Welche Strecke soll der Schlauch überbrücken? Welche Maßangabe passt zum Werkzeug und zur Leitung? Ist eine Kupplung bereits montiert oder wird ein einzelner Schlauch benötigt? Welche Druckangabe ist für die konkrete Ausführung genannt? Die Artikel unterscheiden sich dabei nicht nur in der Länge. Auch Schlauchmaterial, Gewebeeinlage, Anschluss und Form wechseln. Diese Reihenfolge führt zu einer vergleichbaren Auswahl, ohne Angaben eines Modells auf ein anderes zu übertragen.
Länge, Innendurchmesser und Wandstärke vergleichen
Bei den Artikeln kommen 5, 10, 15, 20, 25 und 50 m vor. Der 5-m-Spiralschlauch ist eine montierte Ausführung; die Garnituren der Serie 2050 gibt es in 5, 10, 15 und 20 m. PVC-Schläuche mit Kupplung sind unter anderem mit 25 oder 50 m ausgewiesen. Aufroller kombinieren eine Schlauchlänge mit einer separaten Anschlusslänge: Beim Modell 20 m + 3 m sind beide Werte getrennt genannt, bei der Schlauchtrommel 20 m entfallen 18,5 m auf den Schlauch und 1,5 m auf den Anschlussschlauch.

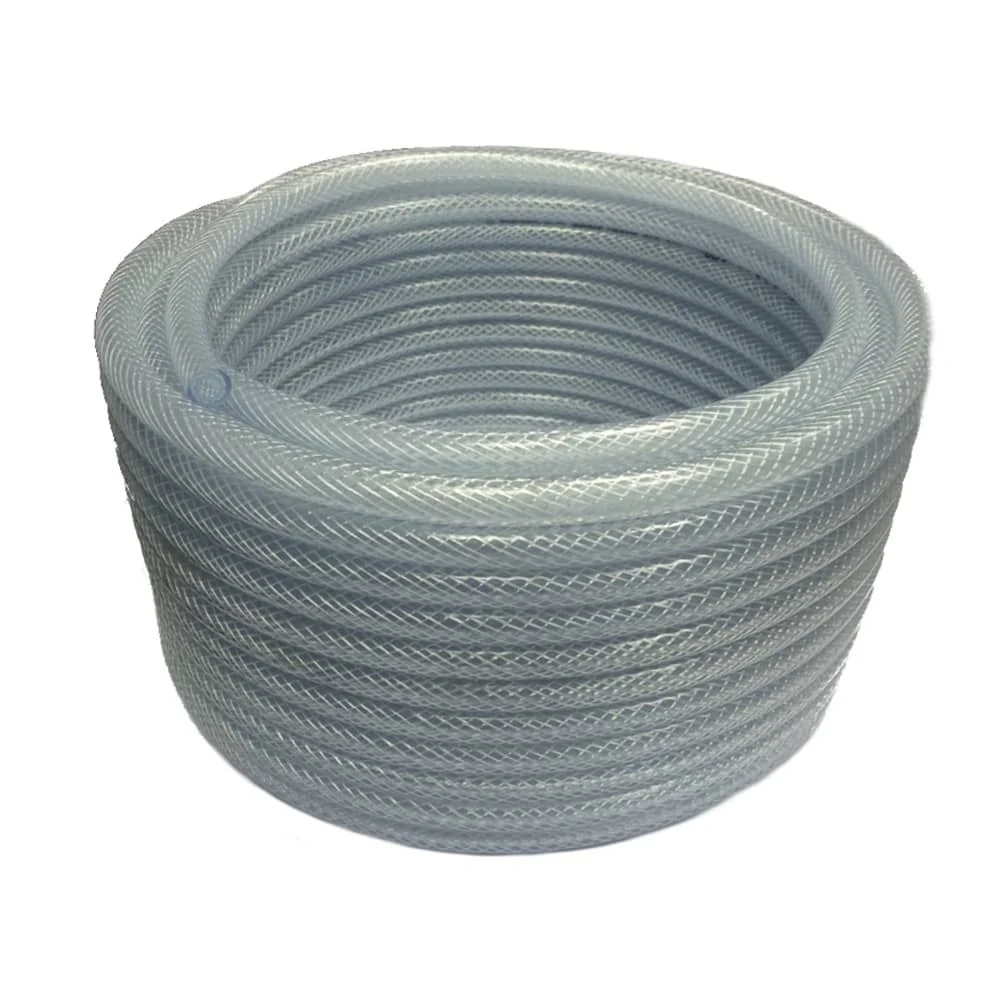

Auch der Durchmesser ist eine klare Trennlinie. Die Daten nennen 5 mm innen und 8 mm außen beim Spiralschlauch, 6 mm innen und 12 mm außen bei mehreren Ausführungen, 8 und 12 mm beim PU-Mesh-Aufroller sowie 13 und 20 mm beim PVC-Druckschlauch. Beim Artikel 41676 sind zusätzlich 2 x 3 mm Wandstärke angegeben. Bei den Serien 2000 und 2050 steht 9 x 3 mm beziehungsweise 6 x 3 mm für die jeweilige Ausführung.
Eine Maßangabe wie 6 x 12 mm sollte daher zusammen mit dem konkreten Artikel gelesen werden. Länge, Innenmaß, Außenmaß und Wandstärke sind getrennte Angaben; die Daten eines Schlauchs lassen sich nicht pauschal auf eine andere Variante übertragen.
PVC, Gewebeeinlage und Gummischlauch unterscheiden

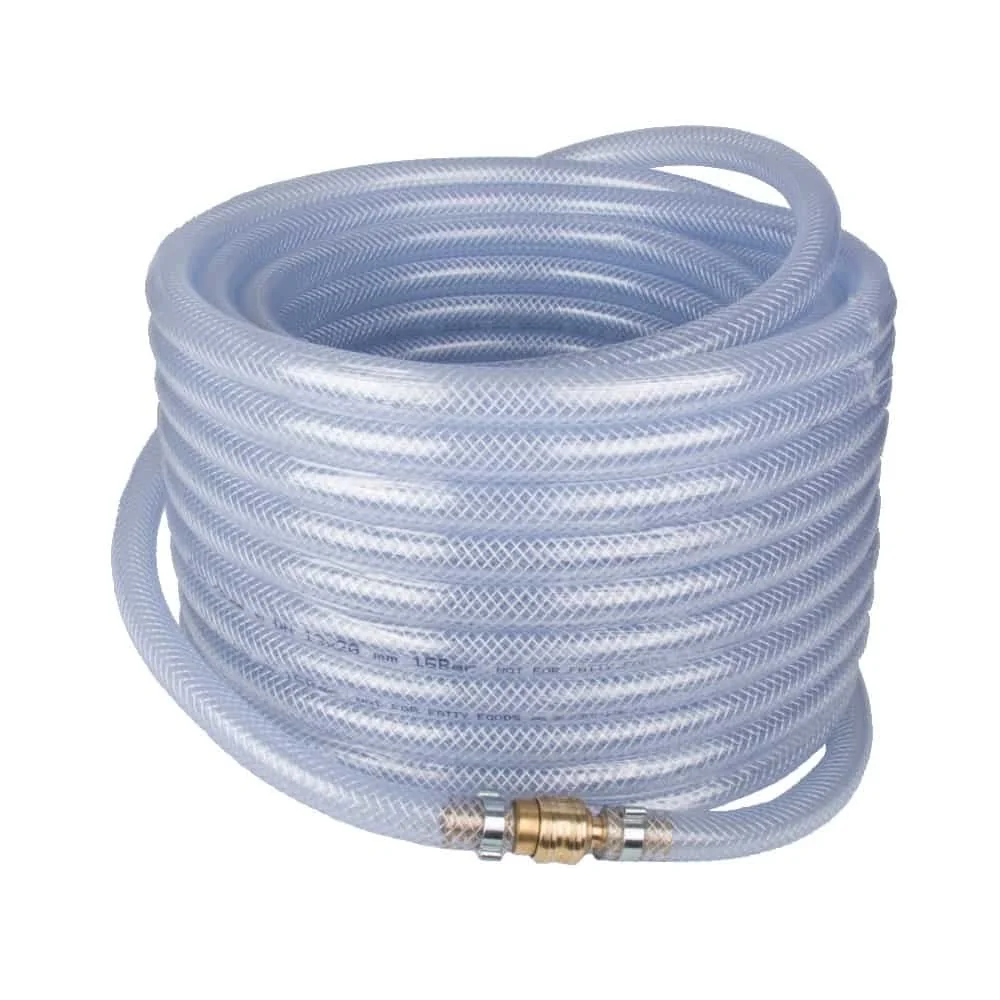

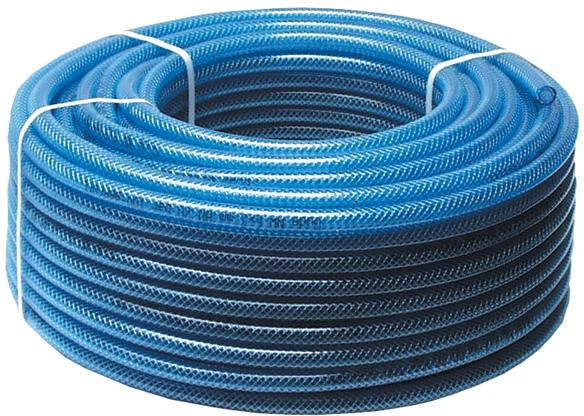

PVC ist in der Auswahl mehrfach vertreten: Die Maßgruppen 6 x 12 mm, 9 x 15 mm und 13 x 20 mm erscheinen bei PVC-Druckschläuchen und Druckluftschläuchen. Der Artikel 84651 nennt einen PVC-Schlauch mit Gewebeeinlage und 3 mm Wandstärke. Beim Artikel 41676 sind PVC, 6 mm Innendurchmesser, 12 mm Außendurchmesser und 2 x 3 mm Wandstärke zusammen angegeben.

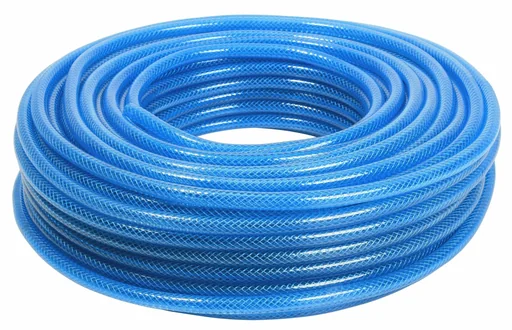

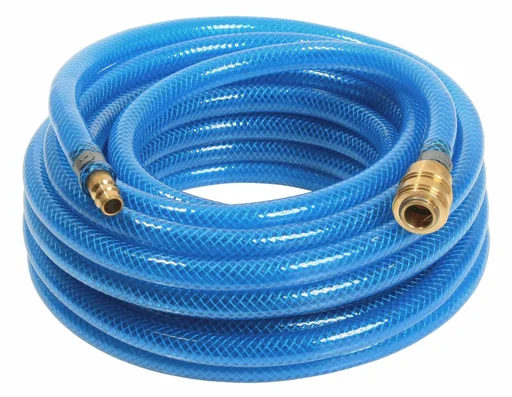

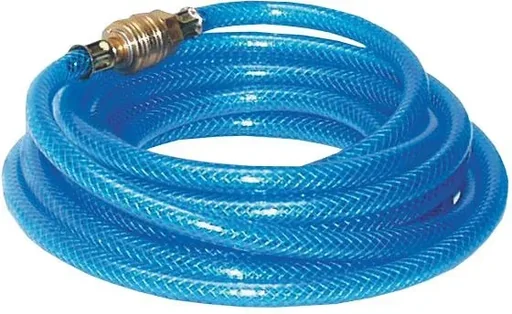

Die Serie 2000 ist als blautransparenter PVC-Druckschlauch mit Polyestergewebeeinlage beschrieben. Für die Ausführungen 6 x 3 mm und 9 x 3 mm wird eine weitgehende Öl- und Benzinbeständigkeit sowie ein Temperaturbereich von etwa -20 °C bis +65 °C genannt. Die Serie 2050 ist ebenfalls blautransparent, mit Polyestergewebeeinlage versehen und als Garnitur mit Schnellverschlusskupplung und Stecktülle beschrieben. Dort stehen Anschluss NW 7,2, 15 bar beziehungsweise 180 psi, Innendurchmesser 6 oder 9 mm und 3 mm Wanddurchmesser in den Daten.

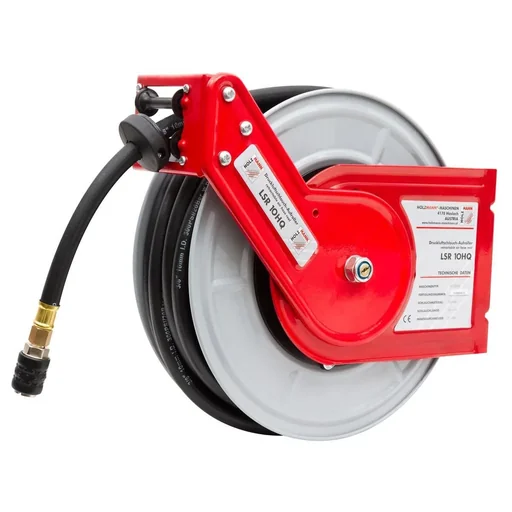

Ein anderer Aufbau ist beim Aufroller 133228 ausgewiesen: Metallgehäuse, Gummischlauch, Wand- und Deckenmontage, Kupplungstyp 1/4 Zoll, maximaler Schlauchdruck 20 bar und 9,5 mm Innen-Ø. Die Garnitur der Serie 2050 mit 10 m zeigt die montierte Variante dieser Bauart. Material und Einlage sind damit eigenständige Auswahlpunkte neben Länge und Anschluss.
Kupplungen, Stecktüllen und Druckangaben prüfen

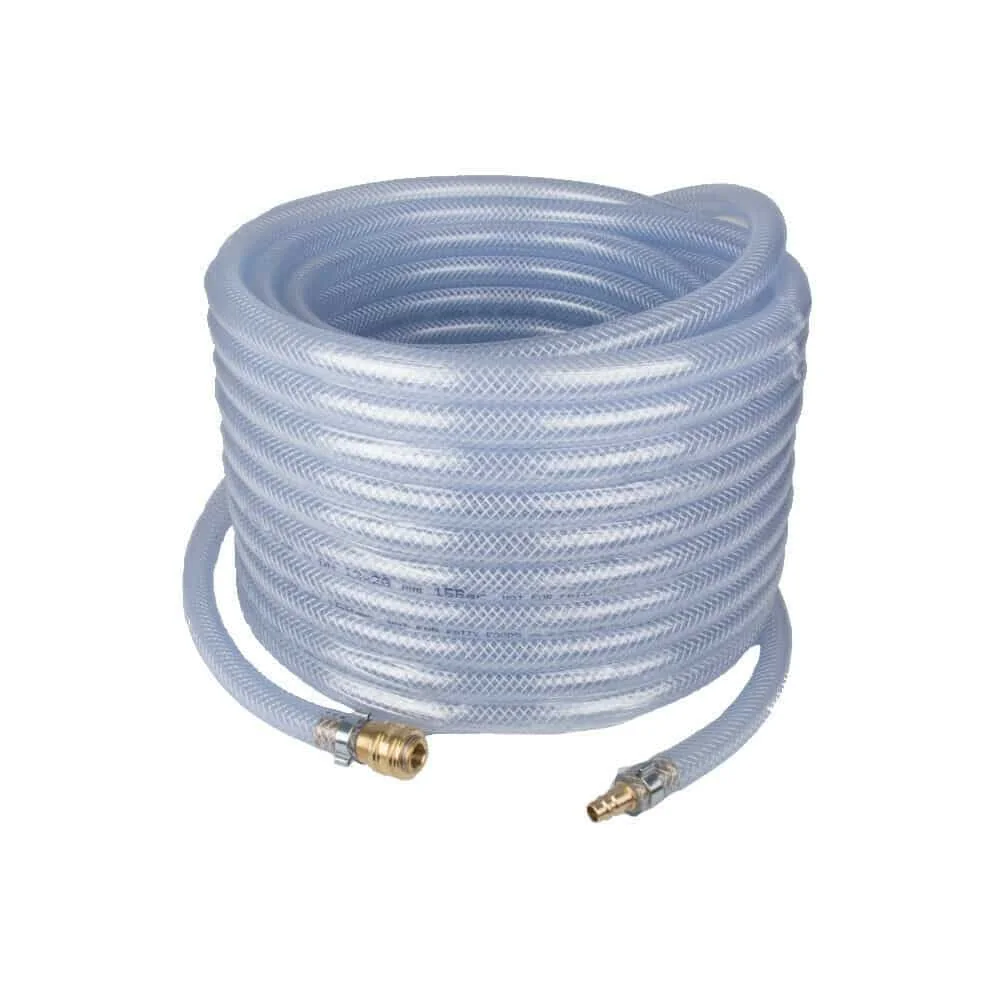

Mehrere 25- und 50-m-Modelle sind mit Kupplung ausgewiesen. Beim Artikel 36501 werden Messingkupplungen und 2-Ohr-Schellen genannt. Der Artikel 41676 ist komplett montiert und nennt NW7.2 Messing-Industrie-Kupplungen sowie 2-Ohr-Schellen. Auch der Artikel 41989 wird mit NW7.2 Messing-Industrie-Kupplungen und 2-Ohr-Schellen beschrieben. Beim 84651 gehören Schnellkupplung und Stecknippe zur Ausführung.
Bei kurzen Bauformen stehen andere Anschlüsse in den Daten: Der 5-m-Spiralschlauch ist mit Schnellsteckkupplung, Stecknippel und R 1/4 angegeben. Der Aufroller 107533 nennt einen Stecknippeldurchmesser von 1/4 BSPT. Die Garnituren der Serie 2050 führen Anschluss NW 7,2 sowie Schnellverschlusskupplung und Stecktülle auf. Vor der Zuordnung zu einem Druckluftwerkzeug ist deshalb der Anschlusstyp des konkreten Artikels entscheidend.
Auch die Druckwerte sind produktspezifisch. Der Schlauch 84651 nennt 15 bar Arbeitsdruck und 60 bar Platzdruck. Beim Aufroller 107533 stehen 8 bar Arbeitsdruck und 24 bar maximaler Druck; der 87385 nennt 15 bar Betriebsdruck. Der 5-m-Spiralschlauch ist mit maximal 8 bar Arbeitsdruck angegeben, der Aufroller 133228 mit maximal 20 bar Schlauchdruck. Die Serie 2050 nennt 15 bar und 180 psi. Diese Werte gehören jeweils zum genannten Modell und sollten nicht auf andere Ausführungen übertragen werden.
Bauformen für Werkstatt und Arbeitsbereich

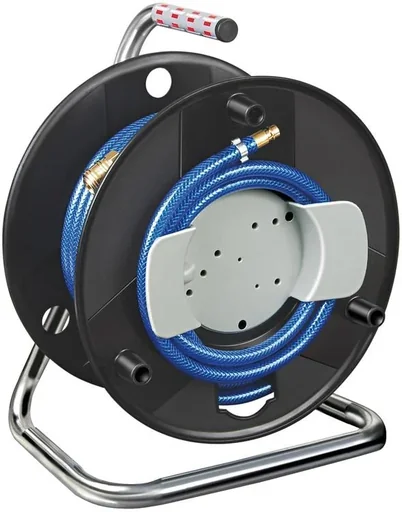

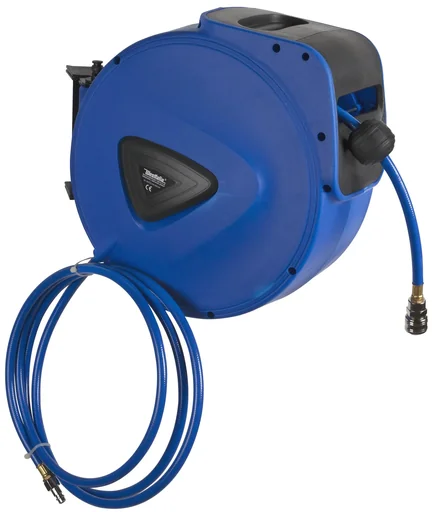

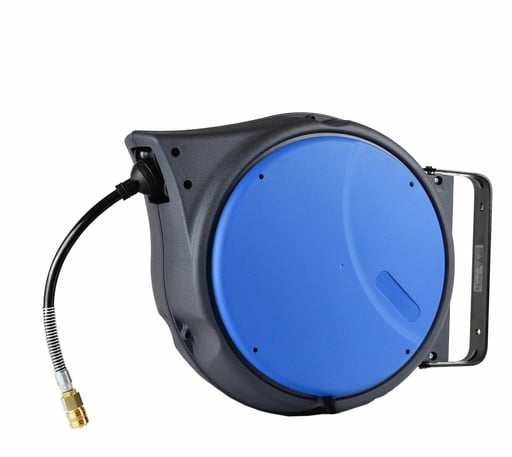

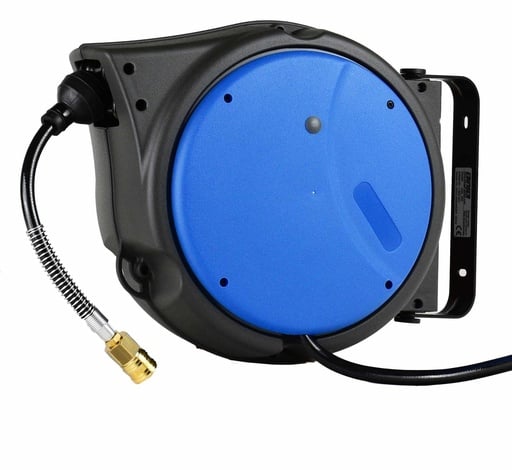

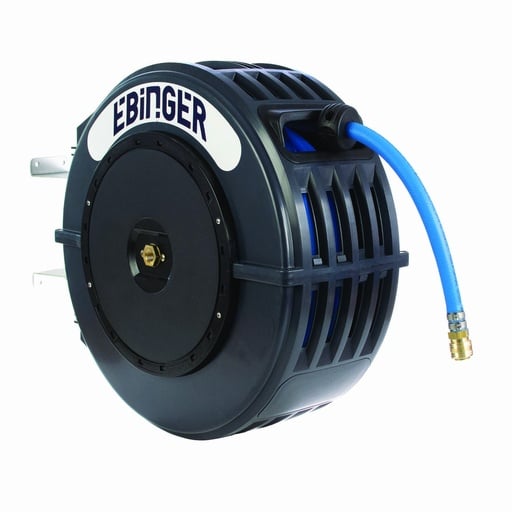

Ein einzelner Schlauch lässt sich nach der benötigten Strecke und dem Anschluss auswählen. Für einen festen Platz in Garage oder Werkstatt nennen die Produktdaten mehrere Aufroller mit Gehäuse. Die Schlauchtrommel 87385 hat einen Axial-Anschluss, 20 m Gesamtangabe mit 18,5 m Schlauch und 1,5 m Anschlussschlauch sowie Metall-Einhand-Schnellkupplungen. Der Aufroller 107533 wird mit Wandhalterung, 180° Schwenkbarkeit und 20 m ausziehbarem Schlauch plus 3 m Anschlussschlauch beschrieben.

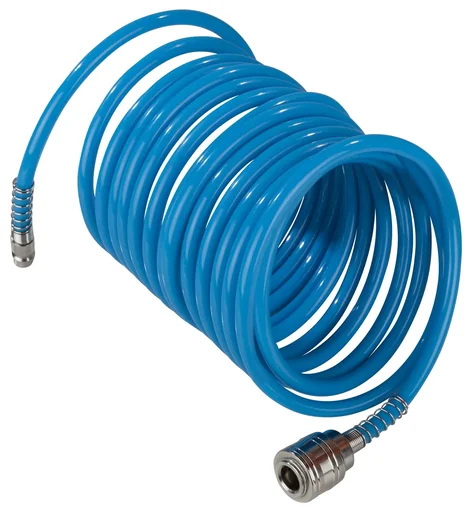

Der Aufroller 133228 ist für Wand- und Deckenmontage angegeben und besitzt einen automatischen Aufrollmechanismus mit Safe Lock. Ein Spiralschlauch folgt einem anderen Prinzip: Beim Artikel 131641 zieht sich die spiralförmige Wicklung nach dem Ausziehen in die Ausgangsposition zurück. Er ist fertig montiert und 5 m lang. So unterscheiden sich die Varianten vor allem durch Aufbewahrung, Bewegungsweg, Anschluss und ausgewiesene Länge.
Drei Ausführungen im Überblick
Die folgenden Karten zeigen unterschiedliche Auswahlkriterien: eine lange Schlauchstrecke mit Gewebeeinlage, ein Aufroller mit getrennten Längen und eine kompakte Spiralform. Maßangaben und Druckwerte beziehen sich jeweils auf das dargestellte Produkt.
Weitere Druckluftwerkzeuge im Umfeld
Wenn der Schlauch zusammen mit einem Druckluftgerät gewählt wird, führen vier benachbarte Kategorien zu den jeweiligen Werkzeuggruppen. Die Verlinkungen benennen den Bereich; Anschlüsse und Druckdaten des konkreten Schlauchs bleiben davon getrennt zu prüfen.
Druckluftgeräte
Überblick über Geräte im Bereich Druckluftwerkzeug.
Druckluftpistole
Benachbarte Werkzeuggruppe für Druckluftarbeiten.
Druckluftschlagschrauber
Werkzeuggruppe für Arbeiten mit Druckluftschlagschraubern.
Druckluftschleifer
Werkzeuggruppe für Arbeiten mit Druckluftschleifern.
Häufige Fragen zu Druckluftschläuchen
Welche Schlauchlängen sind in der Auswahl vorhanden?
Genannt sind 5, 10, 15, 20, 25 und 50 m. Bei einem Aufroller können zwei Längen zusammengehören: Das Modell 20 m + 3 m hat 20 m ausziehbaren Schlauch und 3 m Anschlussschlauch. Die Schlauchtrommel nennt 18,5 m Schlauch plus 1,5 m Anschluss. Für die übrigen Artikel ist die ausgewiesene Schlauchlänge maßgeblich.
Was bedeuten Angaben wie 6 x 12 mm und 13 x 20 mm?
Die Schreibweise ist eine Maßangabe; die Produktdaten können sie weiter auflösen. Beim Artikel 41676 stehen 6 mm Innendurchmesser, 12 mm Außendurchmesser und 2 x 3 mm Wandstärke. Beim Artikel 42124 werden 13 mm innen und 20 mm außen genannt. Bei den Serien 2000 und 2050 beziehen sich 6 x 3 mm und 9 x 3 mm auf Innendurchmesser und Wandstärke.
Sind Kupplung und Anschluss bereits montiert?
Mehrere Artikel sind komplett montiert: 36501 nennt Messingkupplungen und 2-Ohr-Schellen, 41676 NW7.2 Messing-Industrie-Kupplungen und 2-Ohr-Schellen. Beim 84651 gehören Schnellkupplung und Stecknippe dazu. Die Garnituren der Serie 2050 werden mit Schnellverschlusskupplung und Stecktülle beschrieben. Der 5-m-Spiralschlauch ist fertig montiert und führt R 1/4 als Anschluss.
Welche Druckangaben sind bei den Produkten genannt?
Die Werte unterscheiden sich nach Modell: 84651 nennt 15 bar Arbeitsdruck und 60 bar Platzdruck, 107533 8 bar Arbeitsdruck und 24 bar maximalen Druck, 131641 maximal 8 bar Arbeitsdruck und 87385 15 bar Betriebsdruck. Beim Aufroller 133228 stehen maximal 20 bar Schlauchdruck, bei der Serie 2050 15 bar beziehungsweise 180 psi. Die Angabe des ausgewählten Artikels bleibt jeweils ausschlaggebend.
Wann passt ein Schlauchaufroller oder Spiralschlauch?
Aufroller bieten in den Produktdaten Gehäuse und Montageangaben: 107533 nennt eine Wandhalterung mit 180° Schwenkbarkeit, 133228 Wand- und Deckenmontage, 87385 einen Axial-Anschluss. Beim Spiralschlauch 131641 zieht sich die Wicklung nach dem Ausziehen zurück; die Ausführung ist 5 m lang und fertig montiert. Die Entscheidung richtet sich damit nach Aufbewahrung, Bewegungsweg und benötigter Länge.
Auswahl kurz zusammengefasst
- Länge nach der zu überbrückenden Strecke auswählen und bei Aufrollern Anschlusslänge und Schlauchlänge getrennt lesen.
- Innenmaß, Außenmaß und Wandstärke anhand der Daten des einzelnen Artikels vergleichen.
- Kupplung, Stecknippel, Stecktülle und Gewindeanschluss mit der vorhandenen Verbindung abgleichen.
- Arbeits-, Betriebs- und maximale Druckangabe nur für die jeweilige Ausführung bewerten.
- Zwischen geradem Schlauch, Garnitur, Spiralschlauch und Aufroller nach dem geplanten Arbeitsbereich entscheiden.
Wer Varianten mit gleicher Länge vergleicht, findet die Unterschiede vor allem bei Maßgruppe, Einlage, Material, Anschluss und Bauform. Genau diese Angaben machen die Auswahl der passenden Druckluftschläuche nachvollziehbar.
