Seilhebezüge

Seilhebezüge nach Aufgabe auswählen

Die Kategorie verbindet handgeführte Seilzuggeräte, Seilzüge mit Ratsche, Elektro-Seilhebezüge und Bauteile für ihre Montage. Für die Auswahl zählen zuerst die Angaben zur Last: Je nach Produkt steht im Namen eine Tragfähigkeit, Nutzlast, maximale Belastung oder Bruchlast. Diese Begriffe sollten nicht nebeneinander als derselbe Wert behandelt werden. Danach folgen Seillänge und Seildurchmesser, die Frage nach einem mitgelieferten Seil sowie der gewünschte Antrieb. Bei Zubehör bestimmen Anschlussart, Rohr- oder Greifbereich und die genannte Länge, ob ein Bauteil zur vorgesehenen Konstruktion passt.

Die Produkte lassen sich dadurch in klaren Gruppen lesen: Ratschenzüge für handbetätigtes Ziehen und Spannen, Handseilzuggeräte mit Hebelrohr, elektrische Geräte für die Hubbewegung sowie Klemmen, Arme, Konsolen, Rundschlingen und Zugseile. Die folgenden Angaben nennen nur Werte, die in Produktnamen oder Produktkarten dieser Kategorie stehen.

Ausgewählte Geräte im Überblick

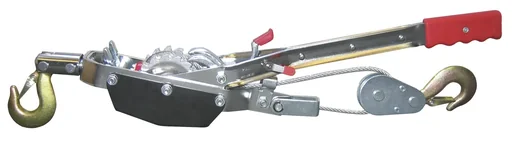

Seilzug mit Ratsche 2 Tonnen

3 m Seil, 5 mm Seildurchmesser, maximale Belastung 700 kg und Bruchlast 2.000 kg; der Stahlhaken ist 360° drehbar.

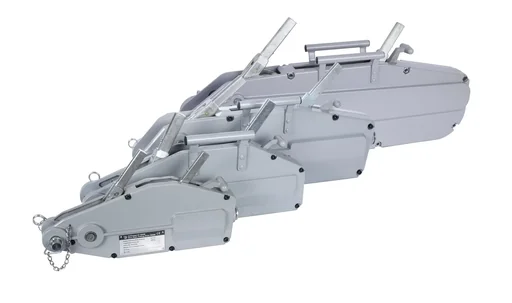

Seilzuggerät Ropemaster RM32

Mit Hebelrohr sowie 20 m Seil mit Haken; die Produktkarte nennt eine Tragfähigkeit von 800 bis 5.400 kg und ein Gehäuse aus hochfester Aluminiumlegierung.

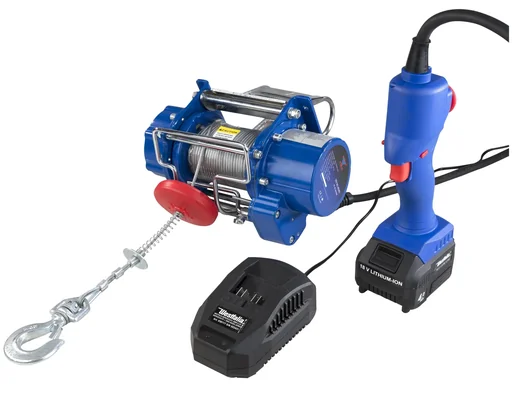

18V Seilhebezug WS18

18 V und 320 W, 12 m Hubhöhe, 200 kg Hubkraft und 4 m/min mittlere Hubgeschwindigkeit; Akku 4,0 Ah und Ladegerät sind laut Produktkarte dabei.

Handseilzuggeräte mit Hebelrohr

Seil im Set

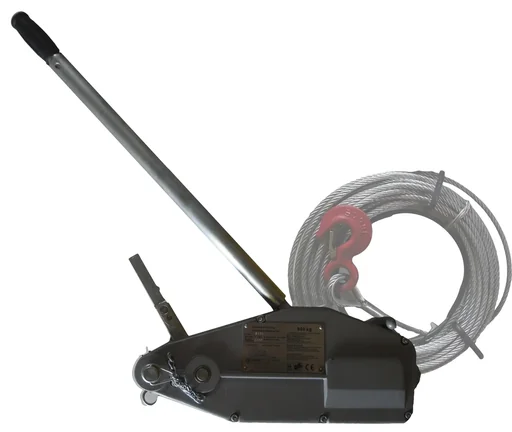

Die Produktkarten zu Ropemaster RM08, RM32 und RM54 nennen jeweils Hebelrohr sowie 20 m Seil mit Haken. Für diese drei Karten werden außerdem ein Gehäuse aus hochfester Aluminiumlegierung und eine Tragfähigkeitsspanne von 800 kg bis 5.400 kg genannt. Die Beschreibungen führen einen Handhebel und ein Drahtseil mit Stahleinlage auf. Bei RM16 stehen Hebelrohr und 20 m Seil mit Haken bereits im Produktnamen. Die Modellbezeichnungen werden hier nicht als Zuordnung einzelner Traglastwerte verwendet.

Geräte ohne Seil

Bei den handgeführten Ausführungen ohne Seil stehen die Unterschiede direkt im jeweiligen Namen: Seilzuggerät mit 800 kg Nutzlast und 8,3 mm Seil-Ø, eine Variante mit 1.600 kg Nutzlast und 11 mm Seil-Ø sowie eine Variante mit 3.200 kg Nutzlast und 16 mm Seil-Ø. Die Bezeichnungen nennen jeweils die Lieferung ohne Seil. Die Produktkarte der 800-kg-Ausführung beschreibt zusätzlich Ziehen, Heben, Spannen und Sichern von Lasten über längere Strecken, eine Seilfreischaltung und ein Alu-Gehäuse.

Seilzüge mit Ratsche: Werte direkt vergleichen

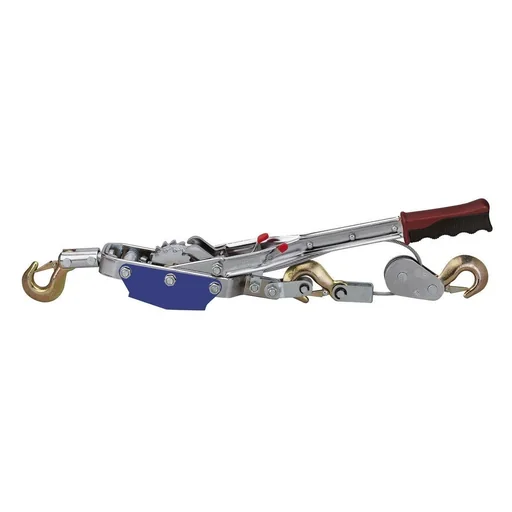

Die beiden Ratschenzüge unterscheiden sich in den genannten Last- und Seilwerten. Das Modell mit 2 Tonnen nennt 3 m Seillänge, 5 mm Seildurchmesser, 700 kg maximale Belastung und 2.000 kg Bruchlast. Das Modell mit 4 Tonnen nennt ebenfalls 3 m, dazu 6 mm, 1.250 kg maximale Belastung und 4.000 kg Bruchlast. Beide Beschreibungen nennen ein drallfreies Stahlseil, einen Schwerlasthebel und einen Stahlhaken mit 360° Drehbarkeit.

Bei der Einordnung einer Last sind maximale Belastung und Bruchlast getrennt zu lesen. Die Produktangaben nennen außerdem eine Hebelwirkung von 15:1. Damit ist die 2-Tonnen-Bezeichnung nicht mit einer maximalen Belastung von 2.000 kg gleichzusetzen; bei dieser Ausführung sind 700 kg als maximale Belastung und 2.000 kg als Bruchlast angegeben.

Elektrische und akkubetriebene Ausführungen

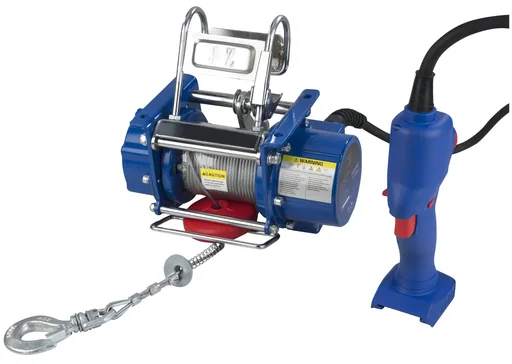

Beim 18V WS18 sind die technischen Daten klar benannt: 18 Volt Betriebsspannung, 320 Watt Nennleistung, maximal 12 m Hubhöhe, 200 kg Hubkraft und 4 m/min mittlere Hubgeschwindigkeit. Zum Lieferumfang gehören laut Produktkarte ein 4,0-Ah-Li-Ion-Akku und Ladegerät. Außerdem werden ein Bedienungsschalter mit Not-Aus-Funktion sowie eine mechanische und elektronische Bremse genannt. Damit unterscheidet sich diese Ausführung von WS18SH200, dessen Name ausdrücklich ohne Akku und Ladegerät lautet.

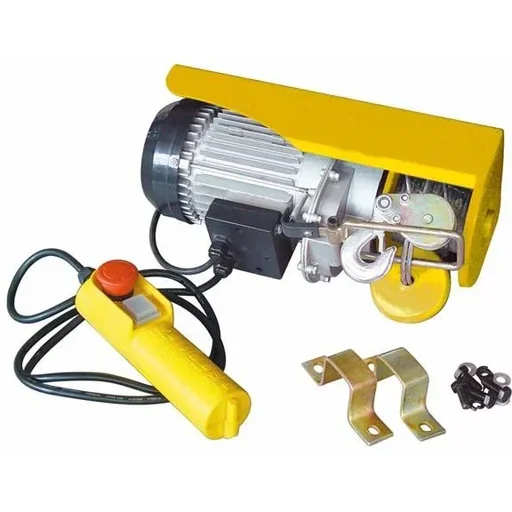

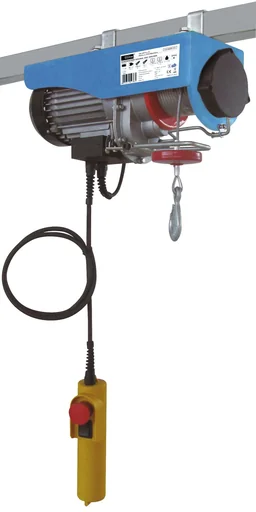

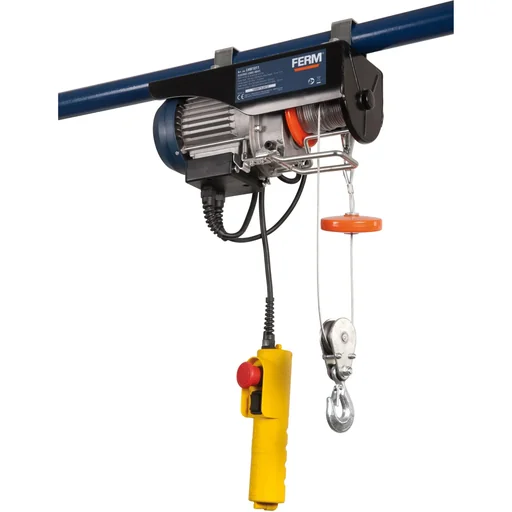

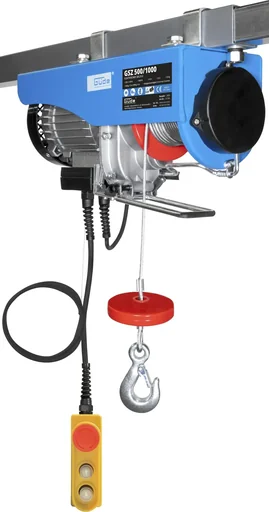

Weitere elektrische Varianten tragen ihre Werte bereits im Namen: LHM1011 mit 500 W, maximal 12 m und maximal 250 kg sowie Bedienungsschalter und Zubehör; Elektro-Seilhebezüge 100/200 kg, 200/400 kg und 300/600; ein elektrischer Seilzug GSZ 500/1000 sowie ein elektrischer Drahtseilzug mit maximal 600 kg. Die Zahlen sind jeweils die Kennzeichnung der einzelnen Modelle und keine gemeinsame Leistungsangabe.

Schwenkarme und Konsolen für Bauseilwinden

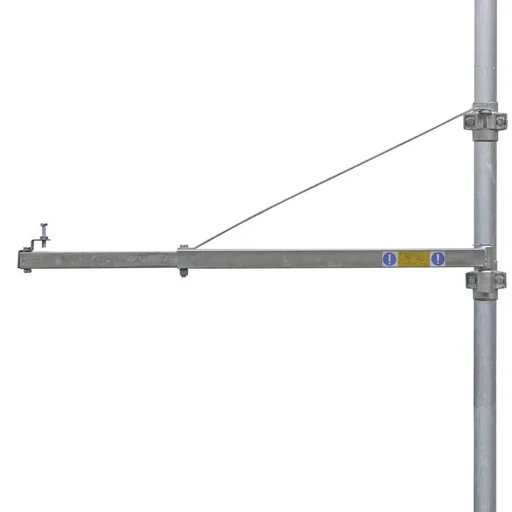

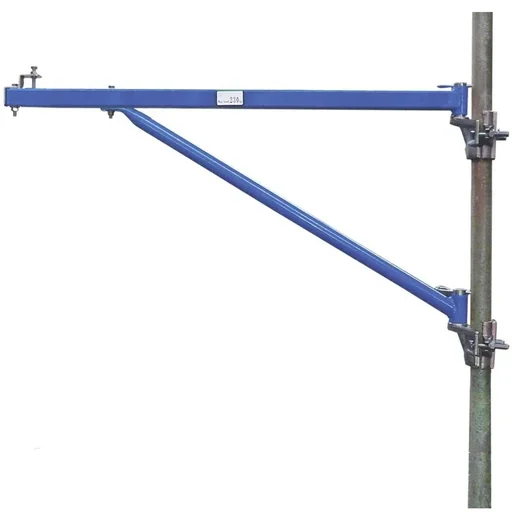

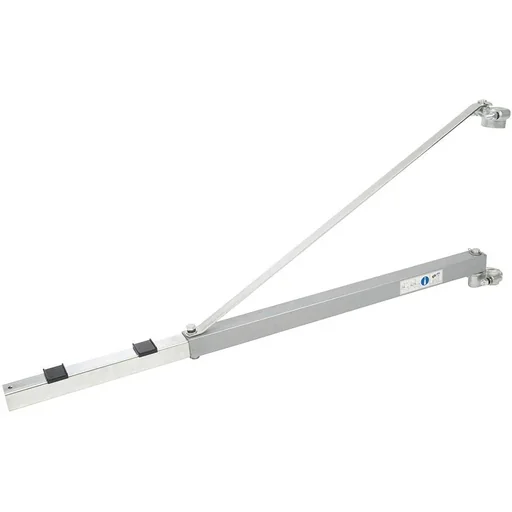

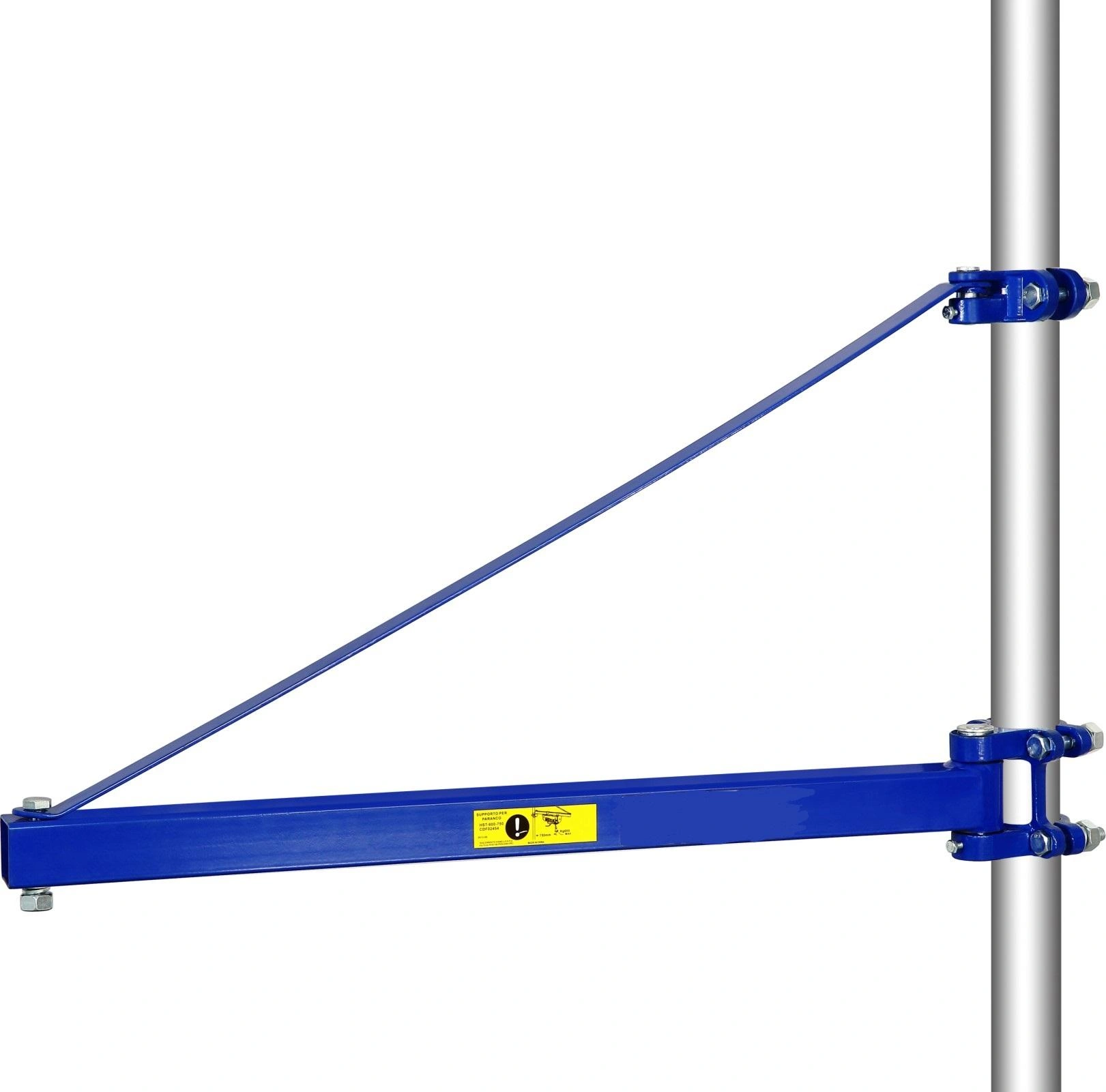

Die Schwenkauslegerarme decken unterschiedliche Kombinationen aus Länge und Tragfähigkeit ab. Der SA-600 ist mit maximal 600 kg und 0,75 m Länge benannt, der SA-250 mit maximal 250 kg und 1,1 m. Beim SA-230 stehen maximal 230 kg und 1.000 mm im Namen. Für SA-600 und SA-250 beschreibt die Produktkarte zwei Schellen zur Befestigung an einem bauseitigen, stabilen, senkrechten Rohr mit 40 bis 55 mm Durchmesser; die Bauseilwinde wird eingehängt. Die Beschreibung weist darauf hin, dass die bauseitige Statik zu berücksichtigen ist.

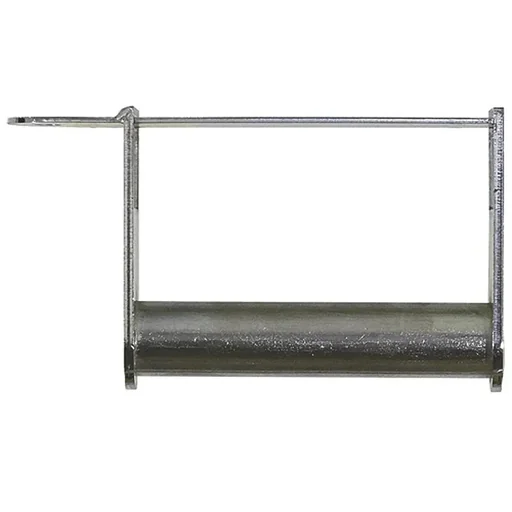

Als Ergänzung sind Konsolen für die Typen SA-250 und SA-600 aufgeführt. Die Namen nennen dafür maximal 250 kg beziehungsweise maximal 600 kg. Die Schwenkarm-Halterung 1100 mm / maximal 250 kg wird laut Produktbeschreibung für gängige Seilhebezüge von 200 bis maximal 600 kg genannt; außerdem wird eine maximale Schwenkarmlänge von 750 bis 1.100 mm beschrieben. Eine weitere Halterung ist mit 750 mm und maximal 600 kg bezeichnet. Länge, Tragfähigkeit und Anschluss des vorhandenen Geräts bilden hier die maßgeblichen Vergleichspunkte.

Trägerklemmen und Rollklemmen

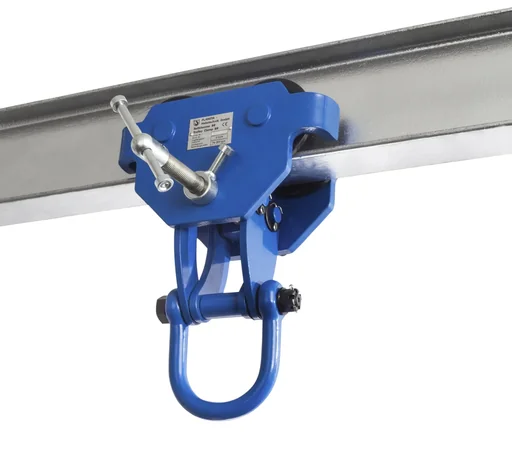

Die Rollklemme BR 20 ist in den Produktkarten als Trägerklemme mit integriertem Rollfahrwerk beschrieben. Sie dient als Montagehilfe, um Lasten an Deckenträgern anzuschlagen und zu verfahren. Die Einstellung auf die Trägerflanschbreite erfolgt über eine Gewindespindel; genannt werden außerdem die Profile INP, IPE und IPB.

• BR 20 mit 2.000 kg: Greifbereich 76 bis 203 mm, minimaler Kurvenradius 1,3 m.
• BR 20 mit 3.000 kg: Greifbereich 76 bis 203 mm, minimaler Kurvenradius 1,4 m.
• BR 20 mit 5.000 kg: Greifbereich 100 bis 305 mm, minimaler Kurvenradius 1,5 m.
• BR 10 mit 1.000 kg: Greifbereich 64 bis 203 mm, minimaler Kurvenradius 1,1 m.

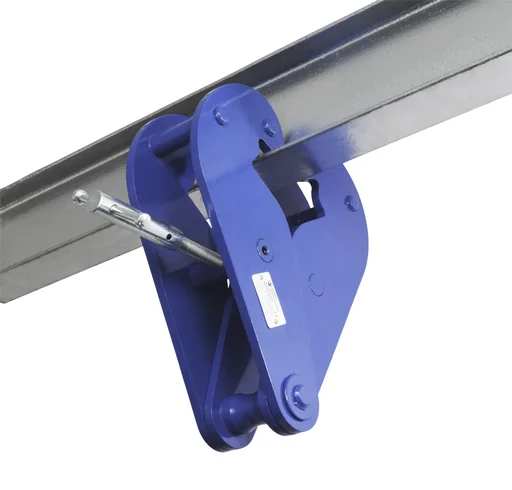

Bei den Trägerklemmen BK stehen BK 10 mit 1.000 kg und 75 bis 230 mm sowie BK 10 mit 3.000 kg und 80 bis 320 mm zur Auswahl. Weitere Namen nennen BK 20 mit 2.000 kg und 75 bis 230 mm, BK 50 mit 5.000 kg und 90 bis 320 mm sowie BK 100 mit 10.000 kg und 90 bis 290 mm. Die Produktbeschreibungen nennen die BK als mobilen Anschlagpunkt, eine Spindel zur Anpassung an das Trägermaß und verzinkte Spindeln. Damit unterscheiden sich Rollklemmen durch das Rollfahrwerk, während die BK-Varianten über Tragfähigkeit und Greifbereich eingeordnet werden.

Rundschlingen und Zugseile ergänzen

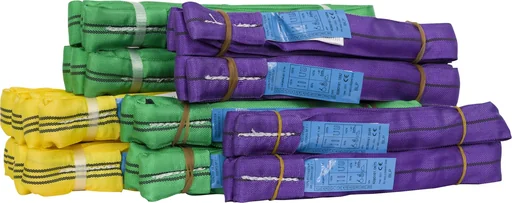

Das 11-teilige Rundschlingenpaket besteht laut Produktkarte aus zwei Rundschlingen mit 1.000 kg und 2 m Umfangslänge, zwei mit 1.000 kg und 4 m, zwei mit 2.000 kg und 2 m, zwei mit 2.000 kg und 4 m, zwei mit 3.000 kg und 6 m sowie einer Sporttasche. Die Beschreibung nennt Polyester, einen doppelten Schutzschlauch, Farbcodierung und eingewebte Tragkraftangaben. So lässt sich dieses Set nach Tragfähigkeit und Umfangslänge einordnen.

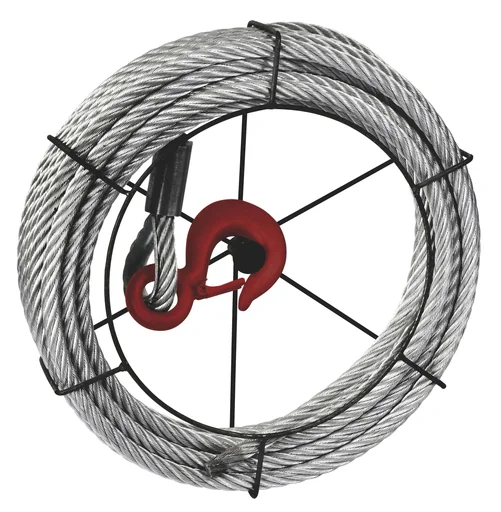

Die Kategorie führt außerdem Zugseile für Seilzuggeräte mit 20 m beziehungsweise 30 m Seillänge, 800 kg Nutzlast und 8,3 mm Durchmesser. Diese Angaben stehen in den jeweiligen Produktnamen. Die separaten Seile sind damit als eigene Varianten von den handgeführten Geräten ohne Seil zu unterscheiden; eine gemeinsame Seillänge sollte nicht aus dem Kategorietext abgeleitet werden.

Auswahlhilfe: drei Fragen vor der Zusammenstellung

1. Welche Lastangabe ist maßgeblich?

Bei Ratschenzügen stehen maximale Belastung und Bruchlast nebeneinander. Bei Handseilzuggeräten lautet die Angabe Nutzlast, bei Klemmen und Armen Tragfähigkeit. Die Werte sollten deshalb immer zusammen mit der Produktart und der jeweiligen Ausführung gelesen werden.

2. Ist das Seil enthalten?

RM08, RM16, RM32 und RM54 sind im Namen mit 20 m Seil und Haken aufgeführt. Andere Handseilzuggeräte tragen ausdrücklich den Zusatz ohne Seil. Die separaten Zugseile sind mit 20 m oder 30 m Länge, 800 kg Nutzlast und 8,3 mm Durchmesser bezeichnet.

3. Welche Montage ist vorgesehen?

Handgeräte werden über das Hebelrohr bedient, Elektro-Ausführungen über ihre jeweilige Strom- oder Akkuangabe. Für Bauseilwinden stehen Schwenkauslegerarme und Konsolen bereit; bei den beschriebenen Armen ist ein senkrechtes Rohr mit 40 bis 55 mm Durchmesser genannt. Klemmen werden dagegen über Tragfähigkeit und Greifbereich an einem Träger eingeordnet.

Verwandte Kategorien im Bereich Hebezeuge

Angrenzende Produktgruppen helfen bei der Einordnung von Anschlag-, Zug- und Fahrkomponenten:

FAQ zu Seilhebezügen

Die häufigsten Vergleichsfragen lassen sich anhand der Produktnamen und Produktkarten beantworten:
