Die Auswahl umfasst Druckluftkupplungen, Stecker, Wanddosen, Verteiler, Schlauchverbinder und Ausblaspistolen. Für die Zuordnung zählen Anschlussform, Gewinde, Schlauchtülle, Material und die Zahl der Abgänge.
Drucklufttechnik Schwarzbauer nach Anschluss auswählen
Die Kategorie bündelt Bauteile für Druckluftleitungen und Arbeitsplätze: Kupplungsdosen, Druckluftstecker, Wanddosen, Verteiler, Schlauchverbinder und Ausblaspistolen. Der passende Artikel ergibt sich vor allem aus der Anschlussseite. Bei einem Schlauch ist die Schlauchtülle maßgeblich, bei einer festen Installation die Gewindeart. Für mehrere Abgänge kommen Verteiler oder Wanddosen infrage. Eine Ausblaspistole bildet eine eigene Produktgruppe mit Kurzdüse oder Verlängerung.
Vor der Auswahl lohnt ein Blick auf vier Angaben: Innen- oder Außengewinde, Nennweite beziehungsweise Schlauchtülle, Material und Abgangszahl. In den Produktdaten finden sich unter anderem 6, 9 und 13 mm bei Schlauchtüllen sowie 1/4, 3/8 und 1/2 Zoll bei Gewinden. Diese Werte helfen, Kupplungsdose, Stecker, Schlauch und Verteiler innerhalb desselben Anschlusses zuzuordnen.

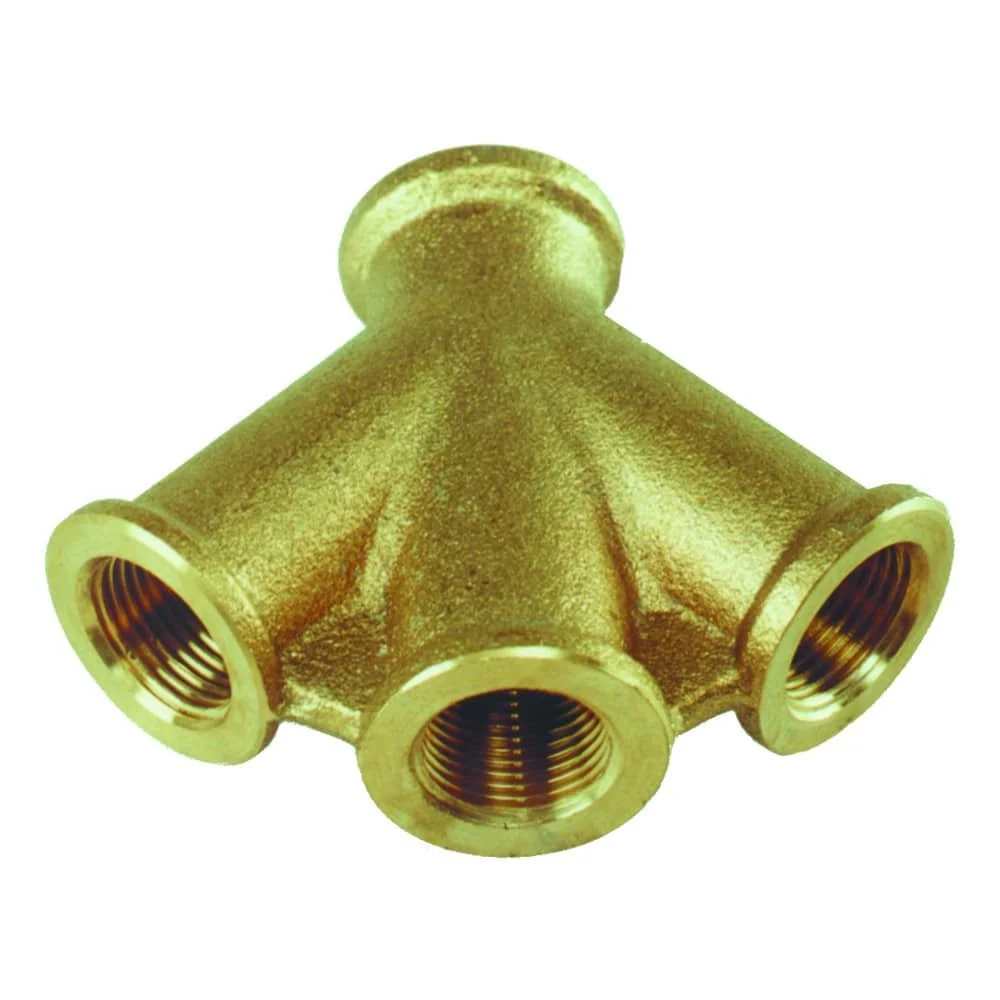

3-fach-Verteiler aus MessingDer Verteiler hat 3/8 Zoll Innengewinde und teilt den Druckluftanschluss auf drei Abgänge auf.

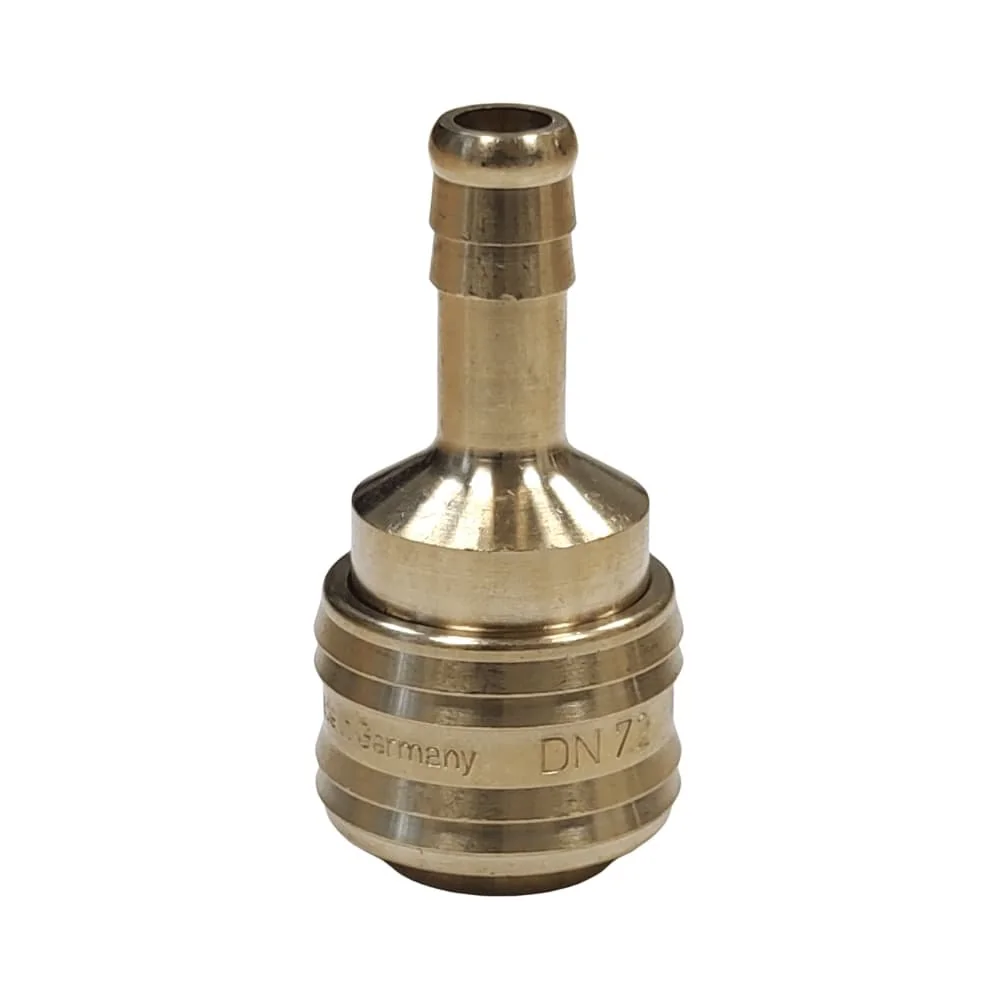

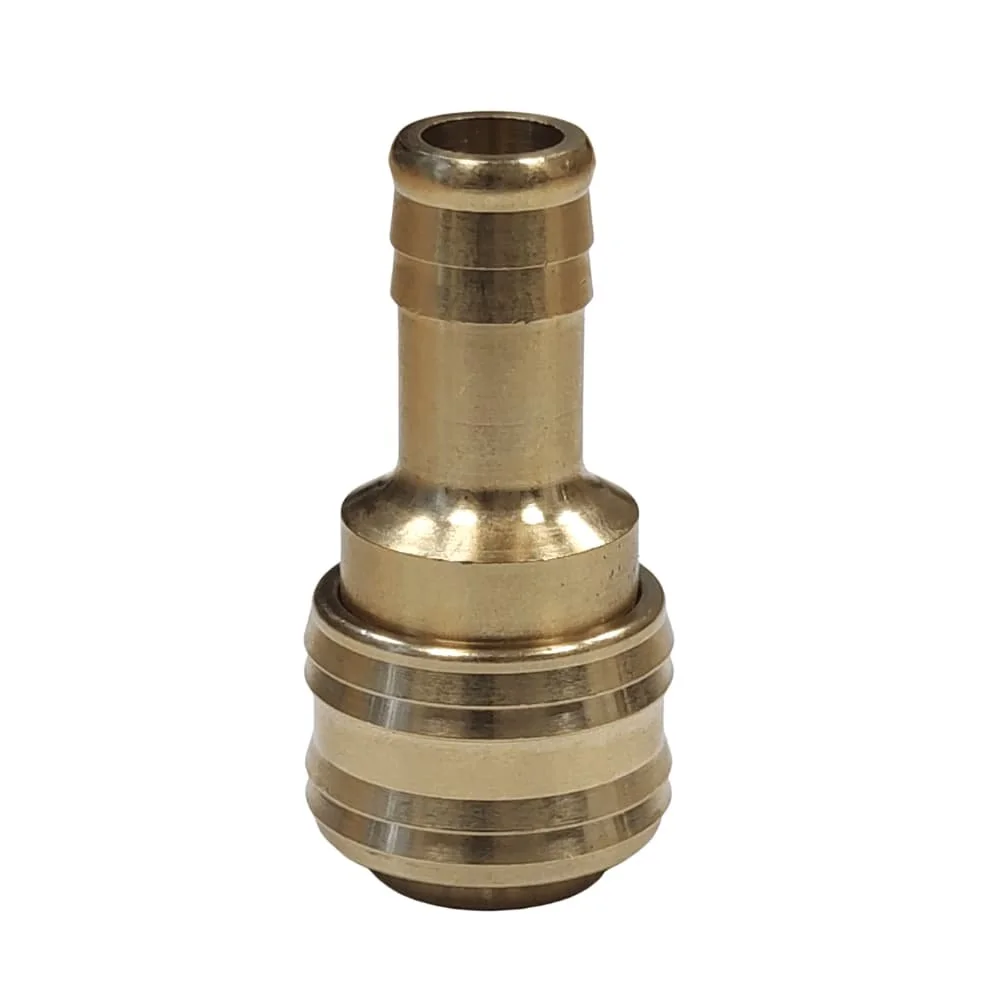

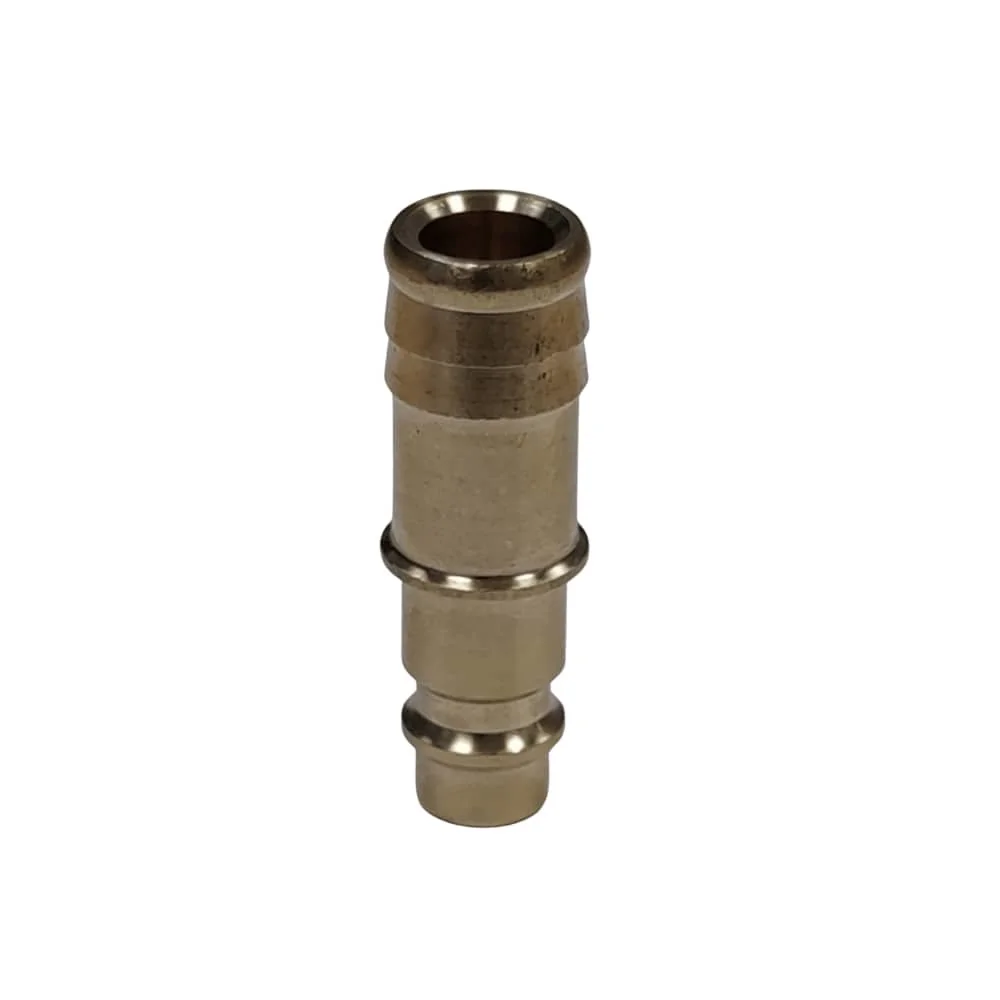

Kupplungsdose mit 13 mm SchlauchtülleDiese Variante ist als Einhand-Schnellkupplung bezeichnet und richtet sich an einen Schlauchanschluss mit 13 mm.

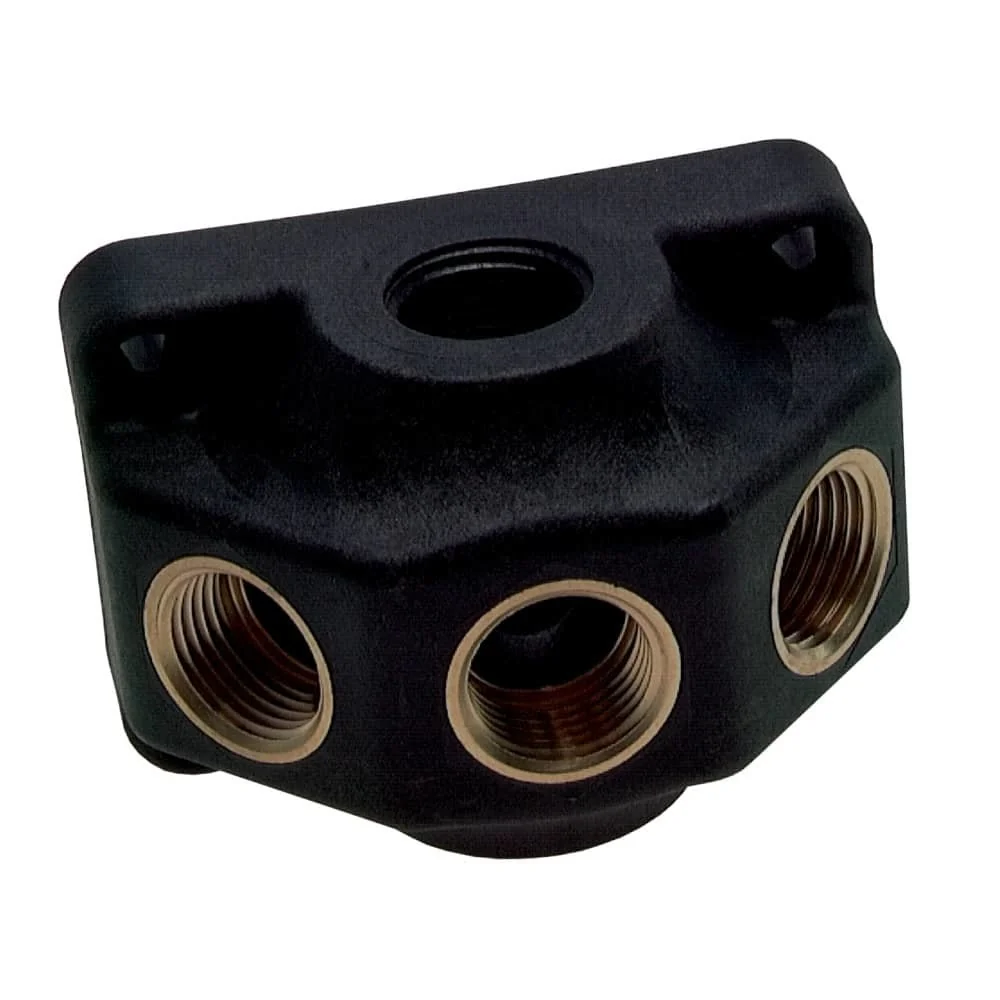

4-fach-Wandverteiler aus KunststoffDie Wanddose nennt vier 1/2 Zoll Innengewinde und einen maximalen Druck von 15 bar.
Kupplungen, Dosen und Stecker auseinanderhalten

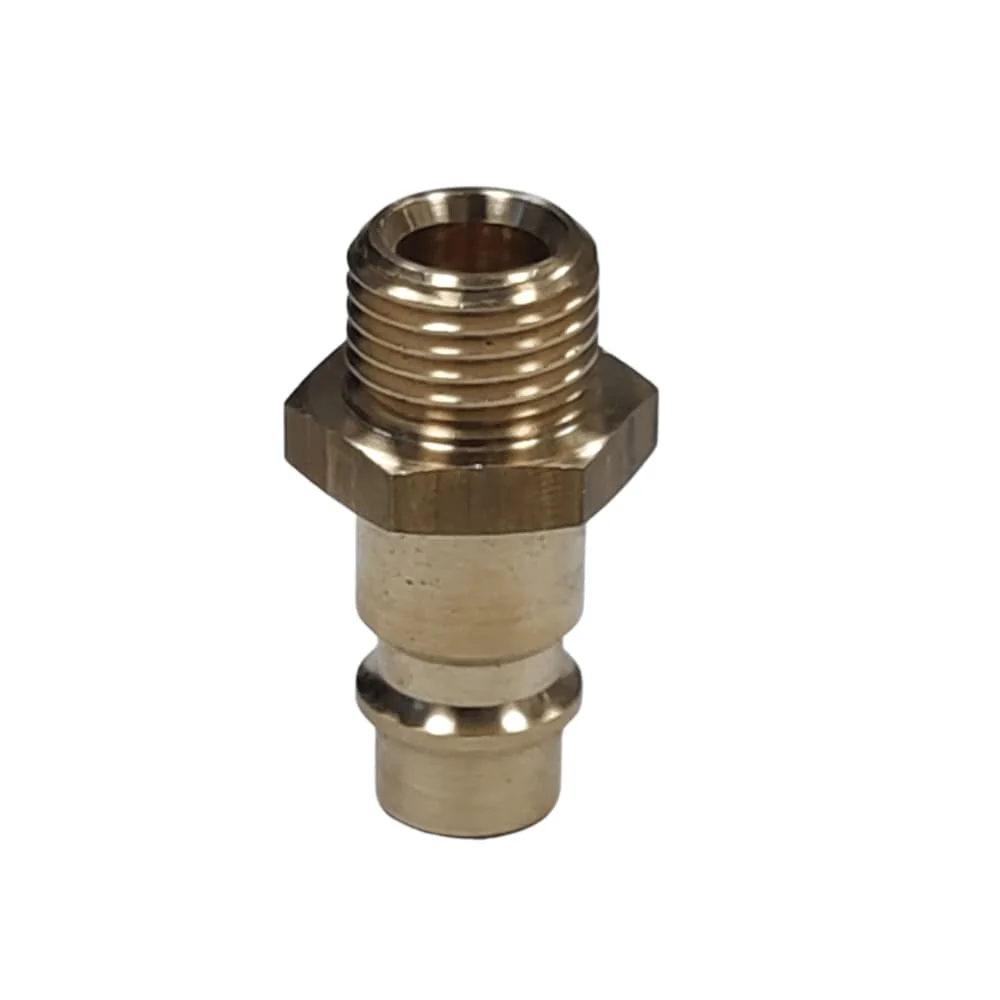

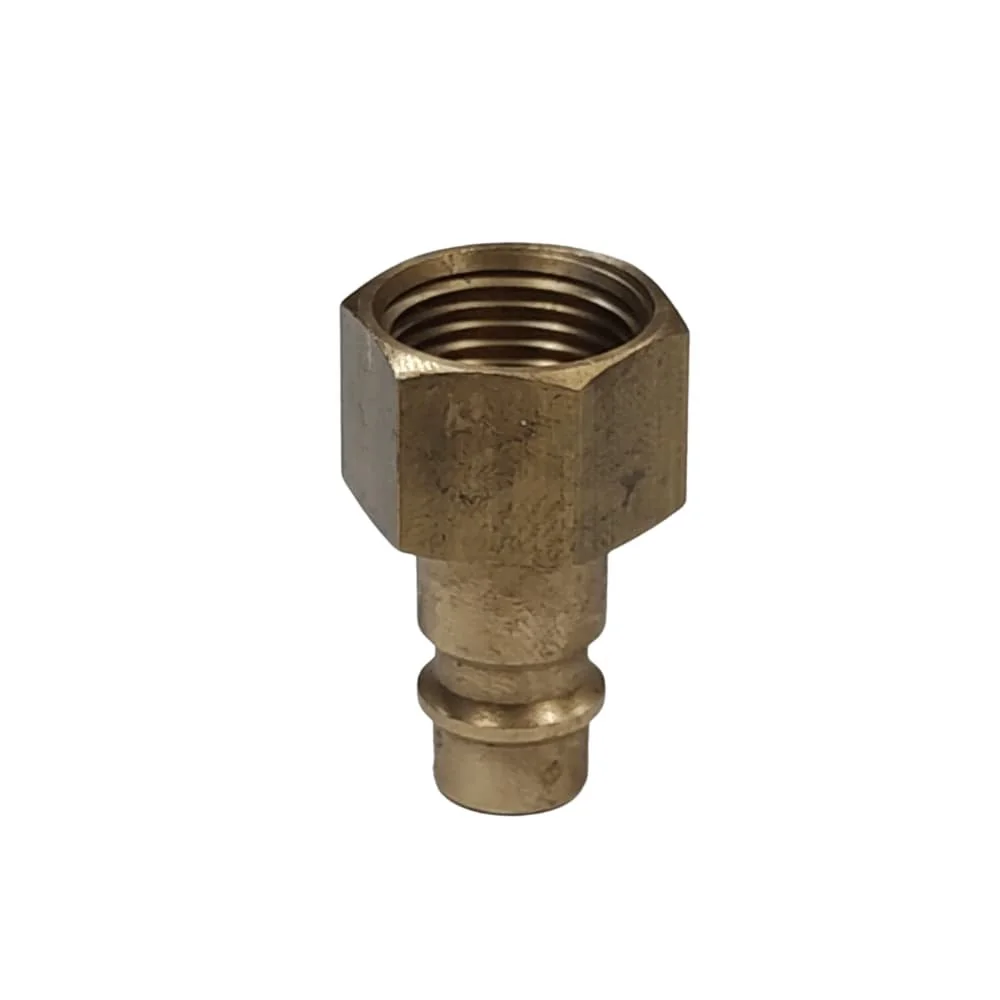

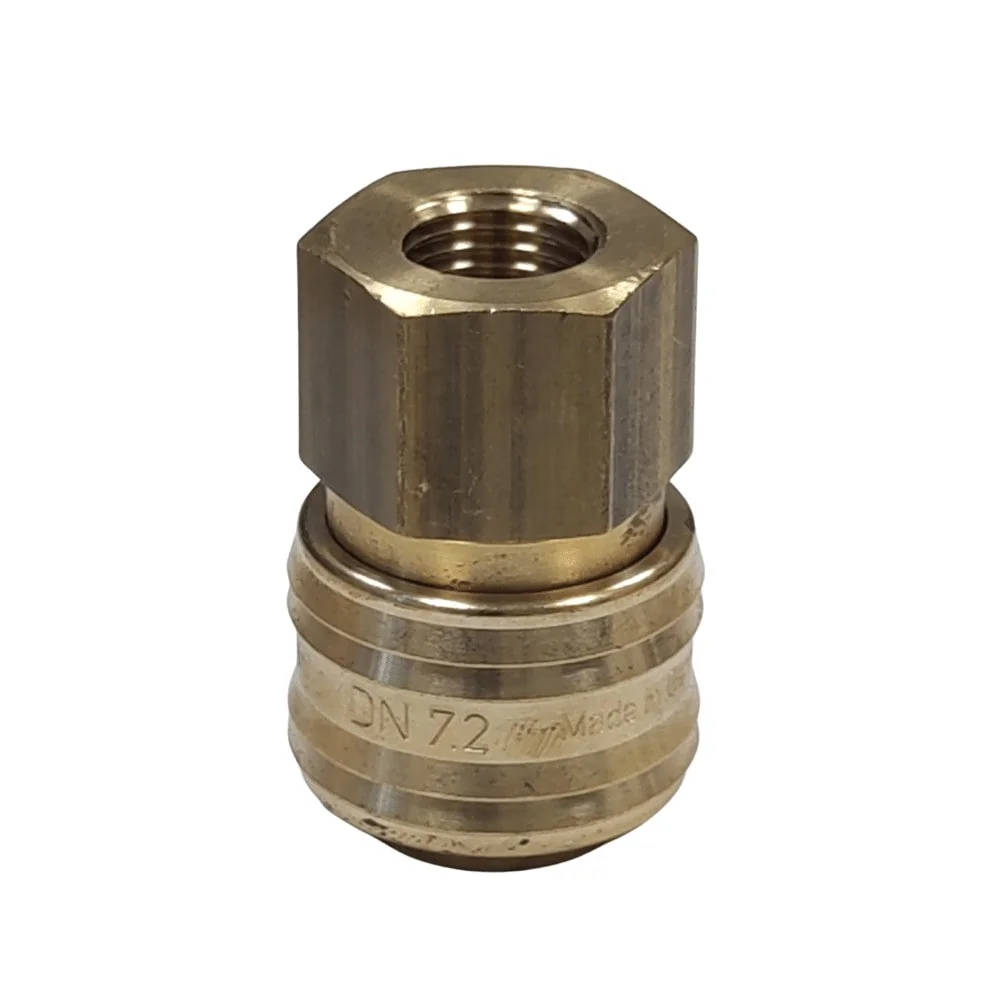

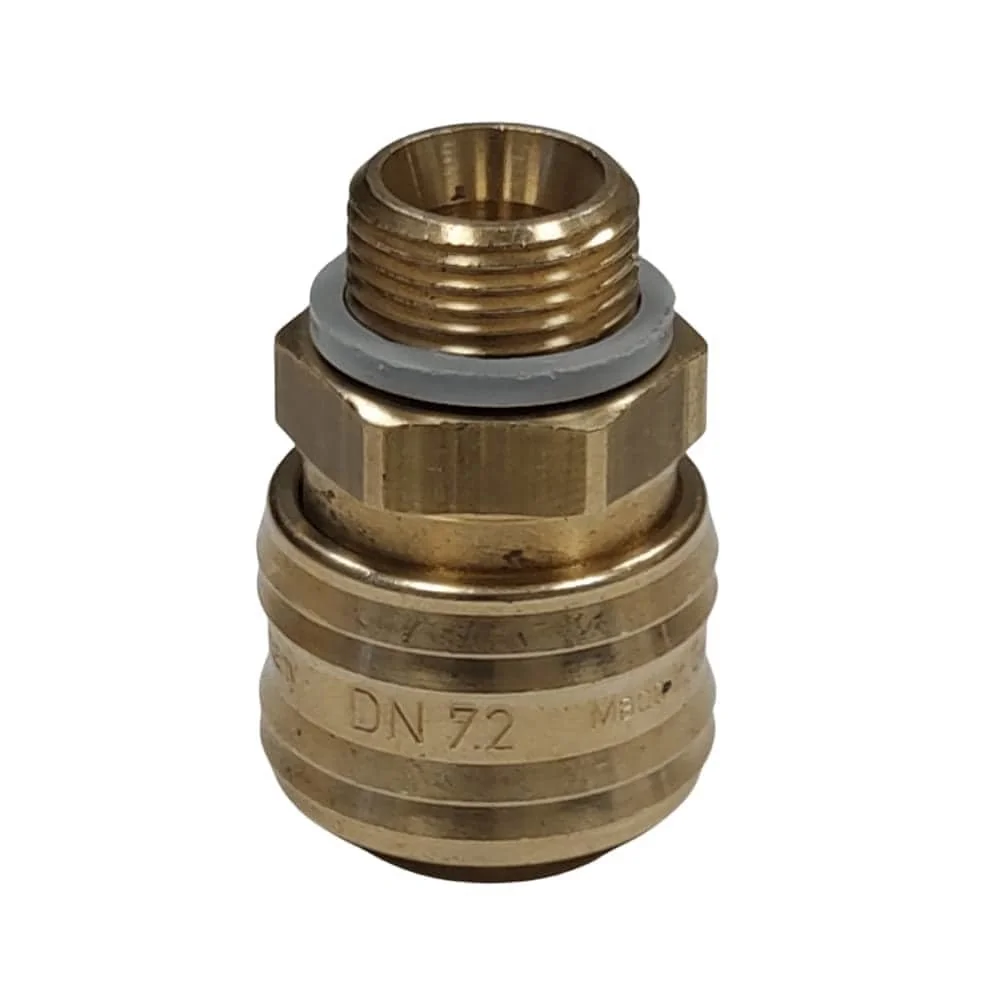

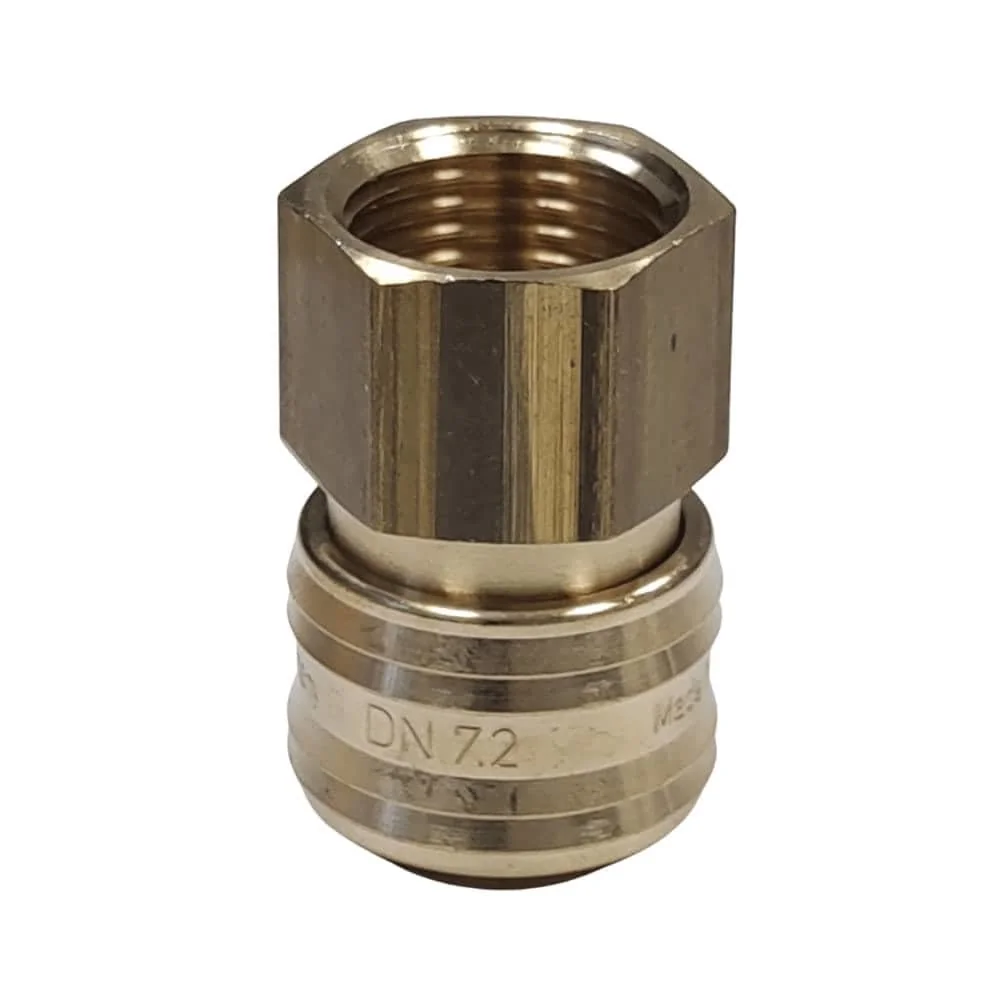

Eine Kupplungsdose und ein Druckluftstecker bilden unterschiedliche Seiten einer lösbaren Verbindung. Bei der Suche sollte deshalb zuerst geklärt werden, welche Seite bereits an Schlauch oder Gerät vorhanden ist. Danach folgen Gewindegröße oder Schlauchtülle. In der Auswahl stehen Kupplungsdosen mit 1/4 Zoll Innengewinde, 1/4 Zoll Außengewinde, 3/8 Zoll Außengewinde und 1/2 Zoll Innengewinde. Bei den Steckern sind unter anderem 1/4 Zoll Außengewinde, 1/4 Zoll Innengewinde, 3/8 Zoll Innengewinde und 1/2 Zoll Innengewinde genannt.
Schlauchtüllen: 6, 9 oder 13 mm

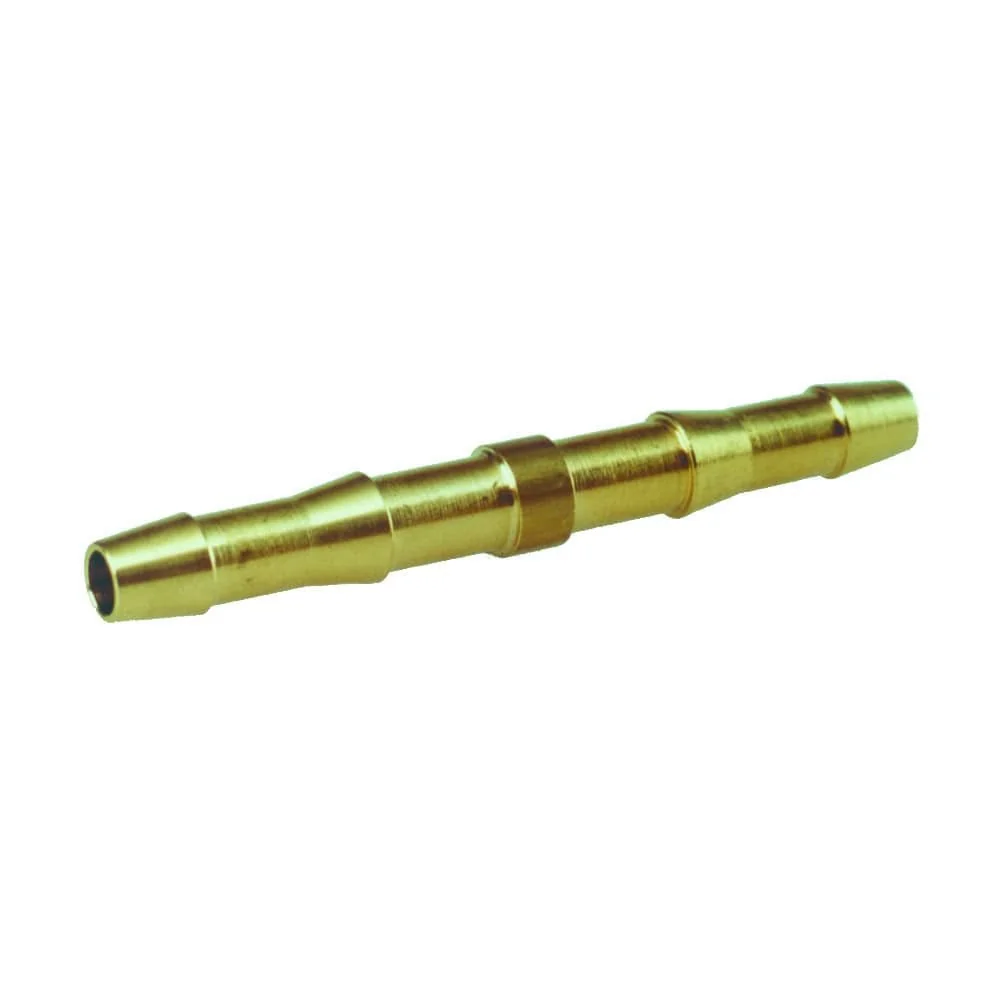

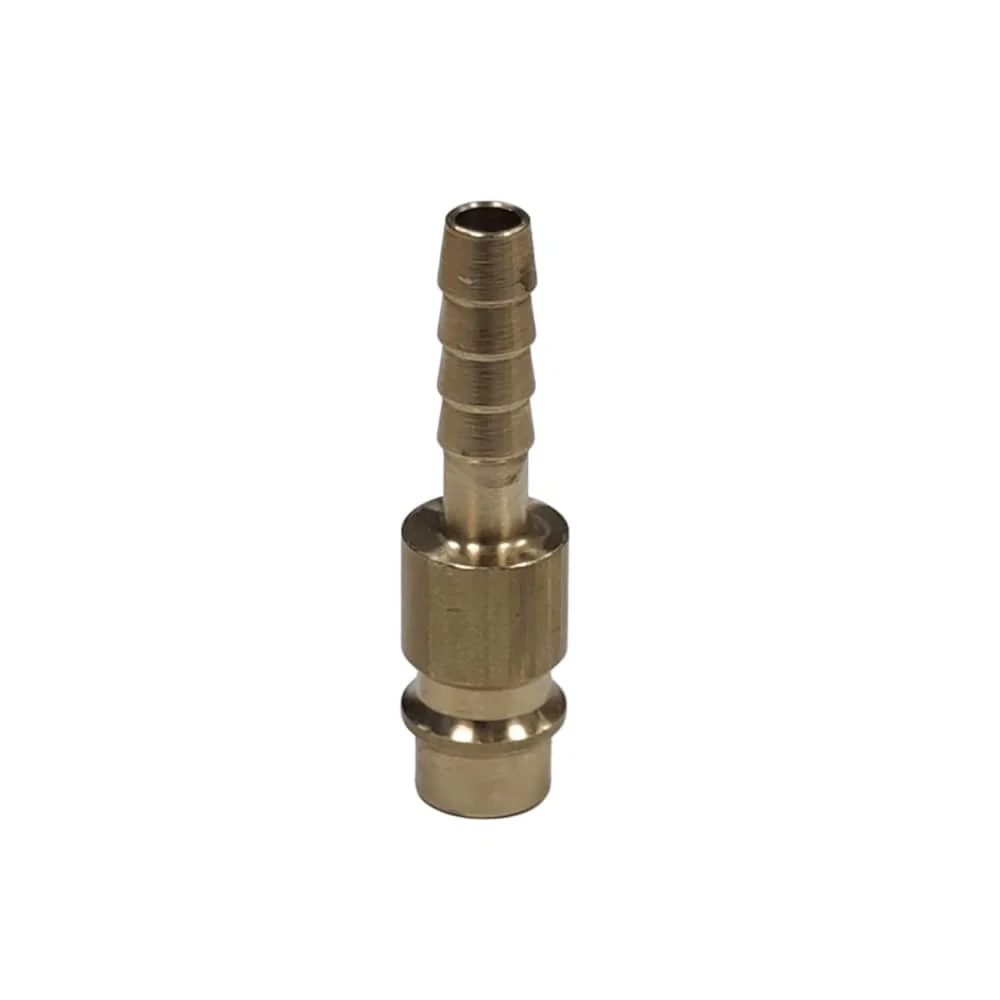

Für schlauchseitige Verbindungen sind die Maße getrennt zu betrachten. Die Karten nennen 6 mm bei einer Messingkupplung mit Schlauchtülle sowie bei einem Schlauchverbinder mit Doppeltülle. Für andere Varianten stehen 9 mm oder 13 mm Schlauchtülle. Der 13-mm-Schlauchverbinder ist als Verbindungstülle bezeichnet; die 6-mm-Doppeltülle ist für zwei Schläuche mit 6 mm Innendurchmesser beschrieben und kann mit Schlauchschellen fixiert werden. Die Schlauchinnenseite muss zum jeweiligen Anschlussmaß passen.
Innengewinde und Außengewinde
Ein Innengewinde nimmt den passenden Gegenanschluss auf, während ein Außengewinde außen am Anschluss sitzt. Für die Zuordnung reicht die Zollzahl allein nicht aus: Auch die Anschlussseite und die Produktart müssen übereinstimmen. Ein Beispiel ist die Kupplungsdose mit 1/4 Zoll Innengewinde. Die Produktkarte nennt dafür Messing, einen Betriebsdruck von 0 bis 35 bar und einen Temperaturbereich von -20 bis +100 °C.
Wanddosen und Verteiler für mehrere Anschlüsse

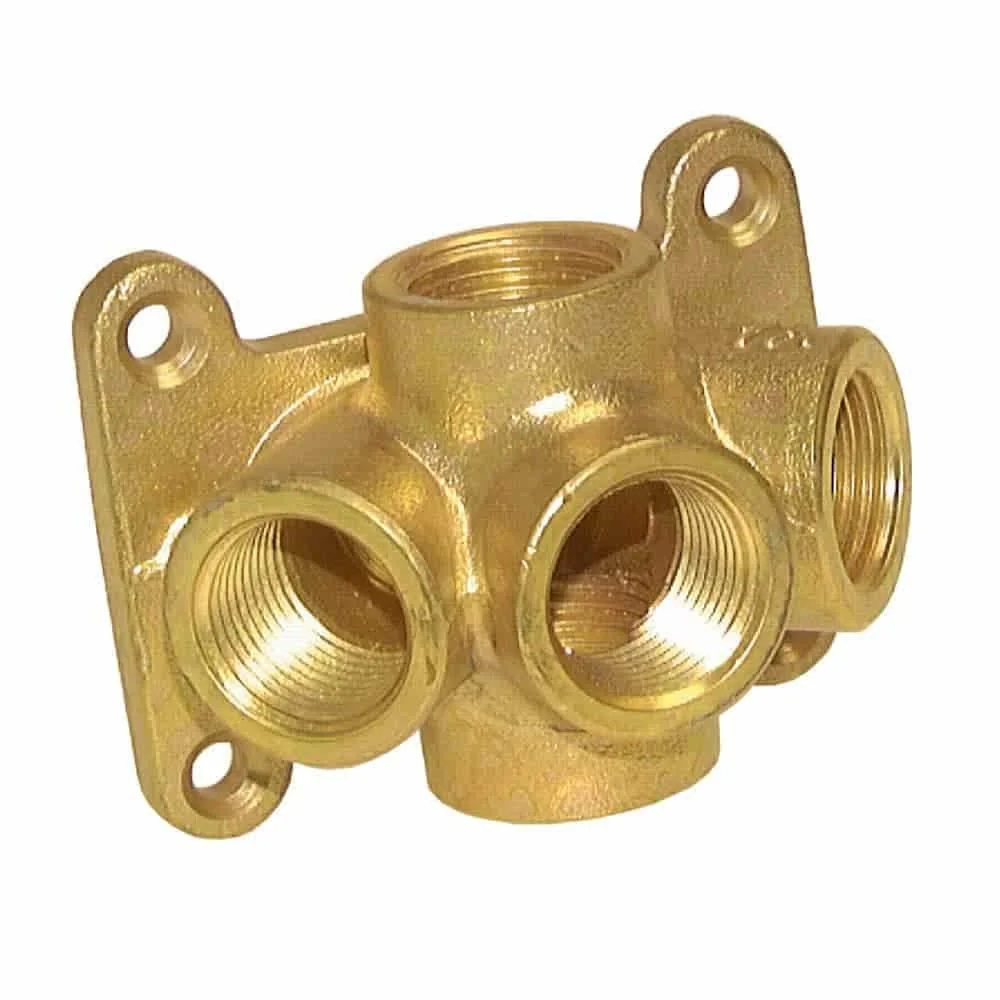

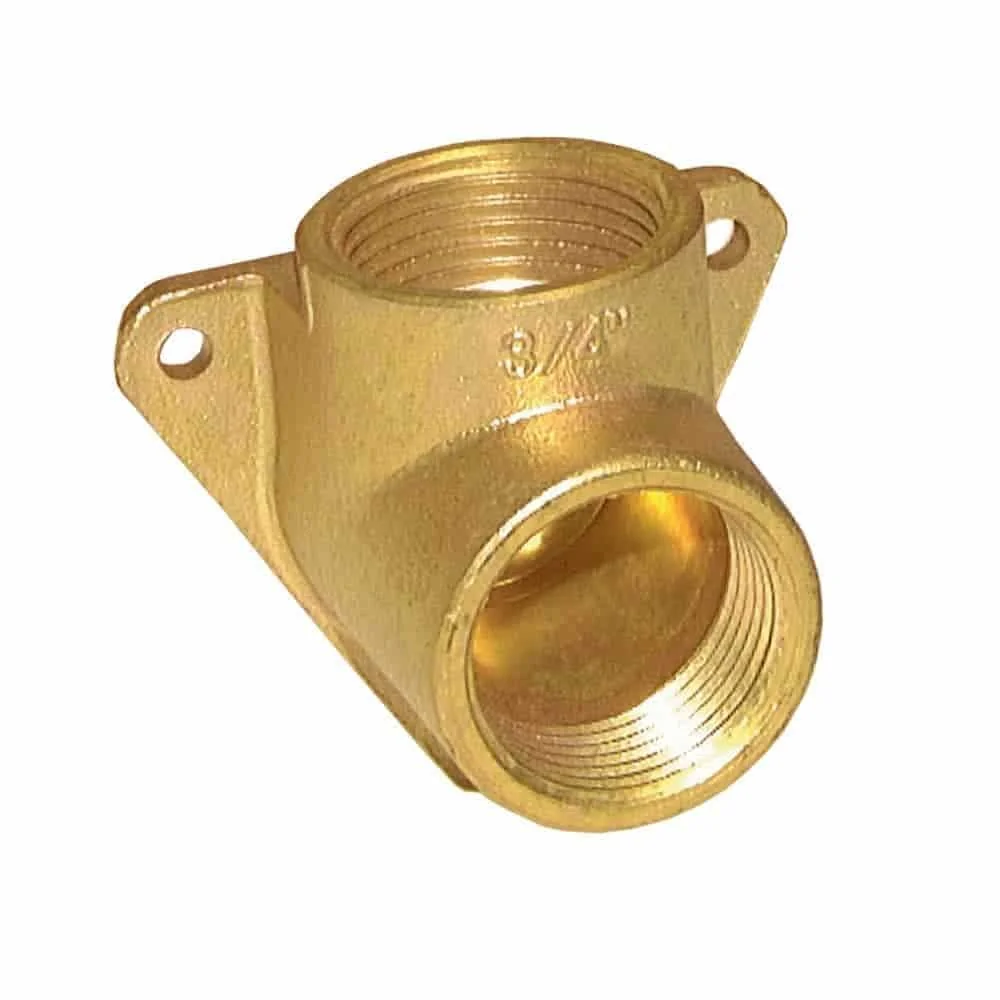

Wanddosen bündeln Anschlüsse an einem festen Punkt, Verteiler führen mehrere Leitungswege zusammen. Der 3-fach-Verteiler aus Messing besitzt 3/8 Zoll Innengewinde. Eine einzelne Messing-Wanddose ist ebenfalls mit 3/8 Zoll Innengewinde aufgeführt. Für 1/2 Zoll Innengewinde stehen eine Messing-Wanddose mit fünf Anschlüssen und ein Kunststoff-Wandverteiler mit vier Anschlüssen zur Verfügung. Die Abgangszahl ist damit ein praktisches Entscheidungskriterium, wenn mehrere Druckluftgeräte an einem Punkt angeschlossen werden sollen.

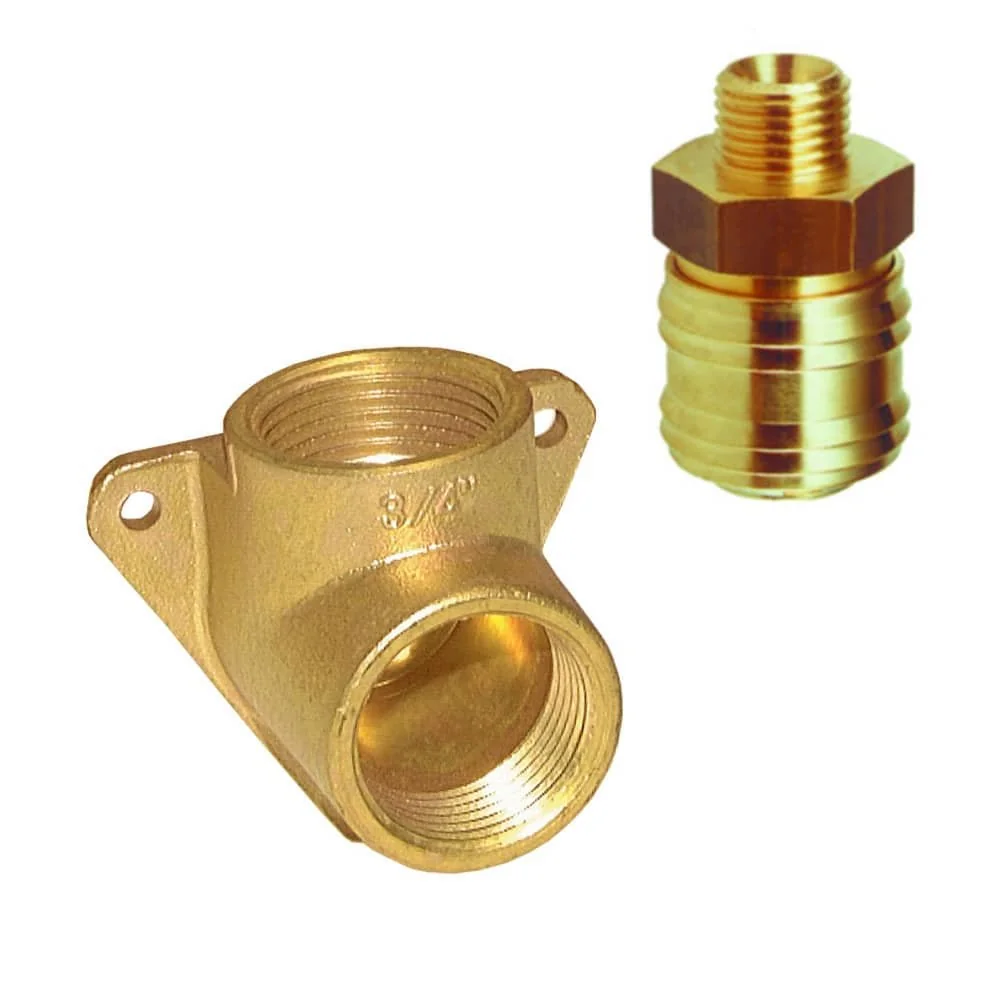

Daneben gibt es ein Messing-Wanddosen-Set mit einer Kupplung. Sets mit Wanddose und Kupplungen sind von Einzelkomponenten zu unterscheiden: Beim Set gehört die genannte Kupplung bereits zum Lieferumfang der jeweiligen Variante. Vor der Montage sollte daher geprüft werden, ob eine einzelne Dose, ein Verteiler oder ein Set mit Kupplung benötigt wird.
Messing oder Kunststoff
Messing ist bei mehreren Kupplungen, dem 3-fach-Verteiler und den genannten Wanddosen angegeben. Kunststoff ist beim 4-fach-Wandverteiler sowie bei weiteren Wanddosen in der Produktauswahl genannt. Wer den Werkstoff vorab festlegt, kann dadurch die Varianten schneller eingrenzen. Für den Kunststoff-Wandverteiler mit vier 1/2 Zoll Innengewinden ist zusätzlich ein maximaler Druck von 15 bar ausgewiesen.
Schlauchverbinder und Leitungen zuordnen

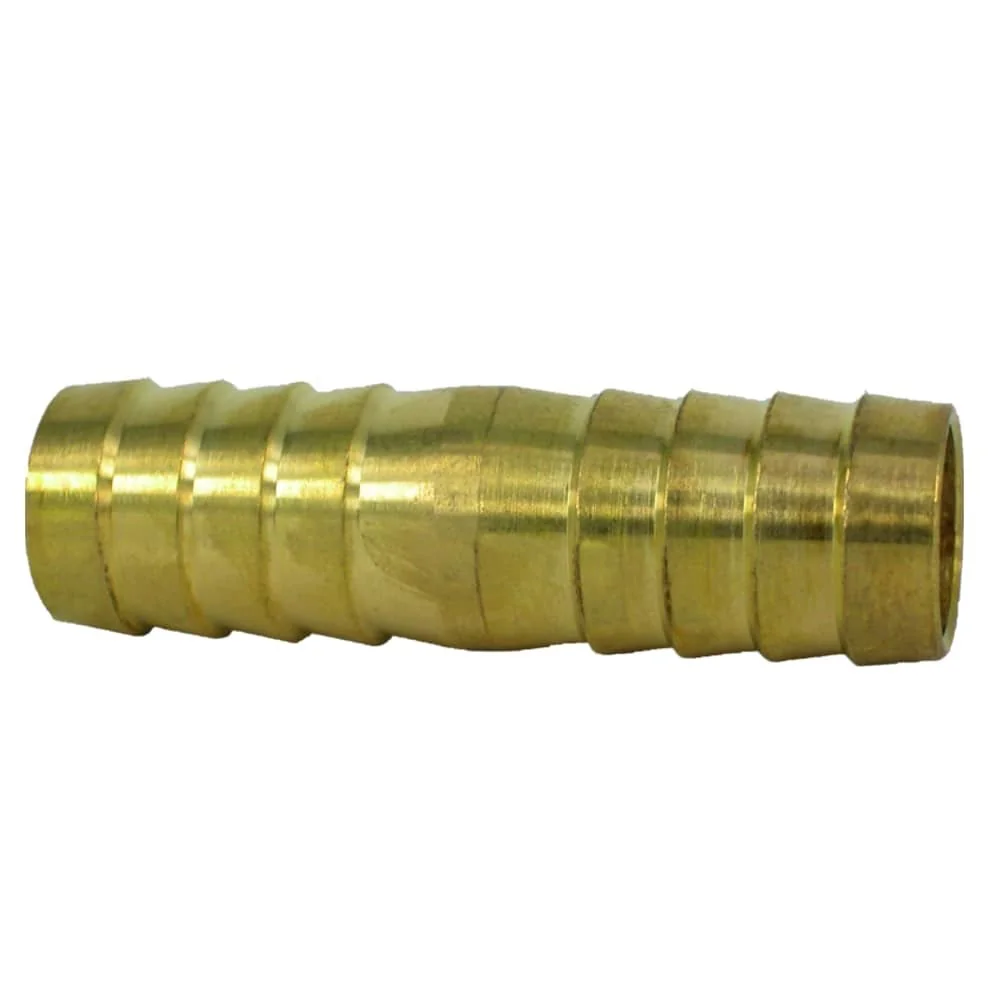

Schlauchverbinder verbinden zwei Schlauchenden oder dienen als Verbindungstülle bei einer Reparatur. Der 6-mm-Verbinder ist als Doppeltülle ausgeführt; der 13-mm-Verbinder trägt ebenfalls die Bezeichnung Verbindungstülle. Bei beiden Varianten sollte das Innenmaß des Schlauchs mit dem genannten Anschlussmaß abgeglichen werden. Eine Doppeltülle mit 6 mm ist nicht automatisch für einen 9- oder 13-mm-Schlauch vorgesehen.
Auch die Produktnamen der gelisteten Druckluftschläuche nennen unterschiedliche Kombinationen: 25 m und 50 m sowie 6x12 mm, 9x15 mm oder 13x20 mm. Teilweise wird PVC im Namen genannt, teilweise eine Kupplung. Diese Angaben gehören jeweils zur einzelnen Schlauchvariante. Für eine passende Zusammenstellung sind Länge, Maßangabe und der Hinweis auf eine enthaltene Kupplung gemeinsam zu lesen.
Ausblaspistolen nach Düse und Material

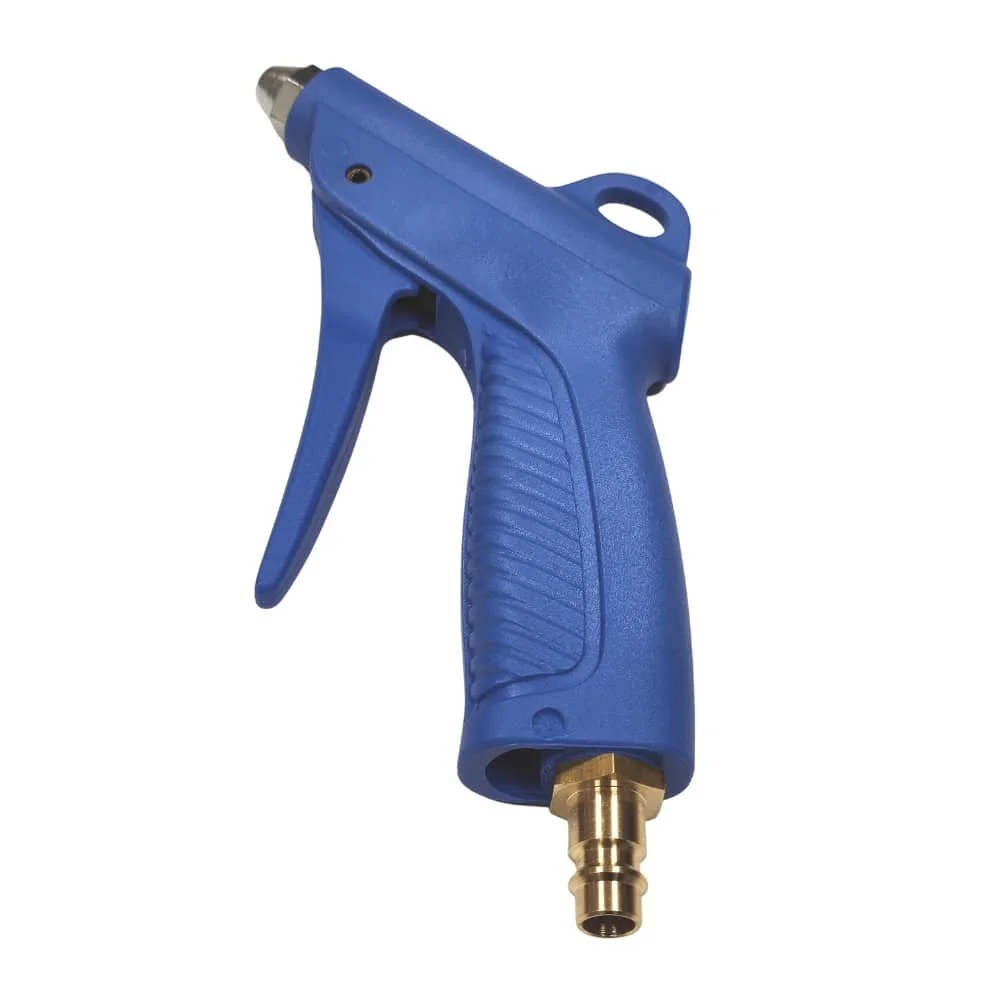

Die Ausblaspistolen bilden einen eigenen Bereich innerhalb der Drucklufttechnik. Eine Variante ist mit Kunststoff-Kurzdüse beschrieben, eine weitere mit Verlängerung aus Kunststoff. Außerdem ist eine Ausblaspistole aus Aluminium mit Kurzdüse und 7,2 NW Kupplungsstecker aufgeführt. Wer an engen Stellen arbeitet, kann die Düsenform und die genannte Verlängerung als Auswahlkriterium heranziehen. Für den Anschluss ist beim Aluminium-Modell der 7,2 NW Kupplungsstecker ausdrücklich genannt.
Schlauchseitig
6, 9 oder 13 mm Schlauchtülle beziehungsweise Verbindungstülle mit passendem Schlauch-Innenmaß.
Gewindeseitig
1/4, 3/8 oder 1/2 Zoll sowie Innen- oder Außengewinde anhand der vorhandenen Anschlussseite vergleichen.
Mehrere Abgänge
3-fach-Verteiler, 4-fach-Wandverteiler oder 5-fach-Wanddose nach gewünschter Anschlusszahl ordnen.
Gewinde-Beispiel
Kupplungsdose mit 1/4 Zoll Innengewinde mit den Angaben 0 bis 35 bar und -20 bis +100 °C.
Material, Dichtung und technische Angaben abgleichen
Bei mehreren Kupplungen ist Messing als Material aufgeführt. Einige Produktkarten nennen außerdem eine NBR-Dichtung, etwa bei der Kupplungsdose mit 9-mm-Schlauchtülle, der Messingkupplung mit 6-mm-Schlauchtülle und der Kupplungsdose mit 1/2 Zoll Innengewinde. Diese Angabe beschreibt ein Bauteil der jeweiligen Variante und sollte nicht auf alle Anschlüsse übertragen werden.
Technische Grenzwerte gehören ebenfalls immer zum einzelnen Produkt. Für die Kupplungsdose mit 1/4 Zoll Innengewinde sind 0 bis 35 bar Betriebsdruck sowie -20 bis +100 °C angegeben. Der Kunststoff-Wandverteiler mit vier 1/2 Zoll Innengewinden nennt maximal 15 bar. Solche Werte sind bei der Zuordnung mit dem Bedarf der vorhandenen Anlage zu vergleichen; ein Wert aus einer Karte ist kein allgemeiner Wert für die gesamte Kategorie.
Auswahl nach Aufgabe in der Werkstatt
Für einen einzelnen Schlauchanschluss beginnt die Auswahl bei Schlauchtülle oder Gewinde. Für eine lösbare Verbindung wird die vorhandene Seite mit Kupplungsdose oder Stecker abgeglichen. Wenn mehrere Abgänge an einer Stelle gebraucht werden, stehen 3-fach-, 4-fach- und 5-fach-Varianten mit unterschiedlichen Gewinden und Werkstoffen zur Verfügung. Für das Verbinden zweier Schlauchenden sind die Doppeltüllen mit 6 oder 13 mm die naheliegende Produktgruppe.
Für Reinigungsarbeiten mit Druckluft stehen Ausblaspistolen mit Kunststoff-Kurzdüse, Kunststoff-Verlängerung oder Aluminium-Kurzdüse zur Auswahl. Die jeweilige Material- und Anschlussangabe steht im Produktnamen. So lässt sich die Pistole anhand von Düse, Verlängerung und Kupplungsstecker der vorgesehenen Arbeitssituation zuordnen, ohne Angaben einer anderen Variante zu übernehmen.
Montagehinweise für die Zuordnung
Vor dem Einbau sollte die vorhandene Anschlussseite notiert werden: Schlauch-Innenmaß, Gewindegröße, Innen- oder Außengewinde und die gewünschte Funktion. Bei einer Schlauchtülle hilft ein Abgleich mit dem genannten Innendurchmesser. Bei einer Gewindeverbindung sind Zollzahl und Gewindeart gemeinsam zu prüfen. Bei Wanddosen kommen Material, Abgangszahl und Wandmontage hinzu.
Vor einer Umrüstung ist die Druckluftanlage drucklos zu machen. Danach lassen sich Kupplungsdose, Stecker und Verbinder ohne Druck im System zuordnen. Doppeltüllen werden mit den in der Produktkarte genannten Schlauchmaßen eingesetzt; bei der 6-mm-Variante wird die Fixierung mit Schlauchschellen beschrieben. Für die technische Auslegung zählen immer die Daten der konkreten Produktkarte.
