Micro Bewässerung

Micro Bewässerung vom Anschluss bis zum Abschluss

Micro Bewässerung ordnet die Wasserversorgung in eine klare Strecke: Am Anfang steht der Anschluss, danach folgen Leitung und Abzweige, am Ende ein definierter Abschluss. Tropfschlauch, Tropfrohr, Verbinder, Ventile, Filter und Halter übernehmen dabei jeweils eine andere Aufgabe. Viele der hier aufgeführten Artikel beziehen sich auf 16 mm; Gewindeanschlüsse kommen zusätzlich in 1/2, 3/4 und 5/8 Zoll vor. Entscheidend ist deshalb die Verbindung zwischen Leitungsmaß und vorhandener Armatur.

Für die Planung zeichnen Sie zuerst den Leitungsweg und markieren Pflanzenreihen, Kulturen oder einzelne Bereiche. Danach legen Sie fest, wo eine gerade Verlängerung, ein T-Stück, ein Y-Stück oder ein Richtungswechsel benötigt wird. Ein Ventil kann einen Abschnitt separat steuern, während Filter und Druckminderer an den Anfang der Micro-Leitung gehören. Am letzten Punkt wird ein Abschluss eingeplant. Diese Reihenfolge macht aus einzelnen Teilen eine nachvollziehbare Stückliste.

Leitungen nach Strecke und Bepflanzung auswählen

Beim Vergleich von Tropfschlauch, Tropfrohr und Set zählt zunächst der Verlegeweg. Der Tropfschlauch HYDRO ist mit 50 m Länge und 16 mm Durchmesser angegeben. Seine Produktdaten nennen einen Düsenabstand von 33 cm sowie eine Abgabe von 2 l/h bei 1,5 bar. Die äußere Schicht wird als UV- und chemikalienbeständig beschrieben. Diese Angaben helfen bei Reihen, in denen die Abstände der Wasseraustritte zum Pflanzabstand passen sollen.

Das Rainbird Tropfrohr ist 100 m lang, hat 16 mm Durchmesser und ist bis 4 bar angegeben. Die Produktkarte nennt die unterirdische Verlegung. Damit stehen bei längeren oder verdeckten Strecken andere Planungsdaten im Vordergrund als beim oberirdisch geführten Tropfschlauch: Länge, Druckangabe und Zugänglichkeit des Leitungsverlaufs müssen zusammenpassen.

Das Tropfbewässerungs-Set mit 50 m beschreibt eine automatisierte Bewässerung mit Bodenmontage für Pflanzenreihen, Kulturen und Plantagen. Das Set ist eine zusammengefasste Ausgangsbasis; der Einzelaufbau lässt sich dagegen genauer auf Abzweige, Ecken und getrennte Abschnitte zuschneiden.

Verbinder für gerade Strecken, Abzweige und Ecken

Das Leitungsmaß zuerst abgleichen

Für eine gerade Verlängerung verbindet der 16mm Schlauchverbinder PE-Rohr und Tropfschlauch; die Produktkarte nennt PP und 16 mm. Ein T-Stück 16mm mit Lock-System teilt die Strecke in einen zusätzlichen Lauf. Das Y-Stück 16mm verteilt einen Zulauf auf zwei Richtungen. Für eine Ecke stehen der 90-Grad-Winkel BF-22 lock sowie der Bogen HYDRO 16 mm (5/8 Zoll) in der Artikelliste.

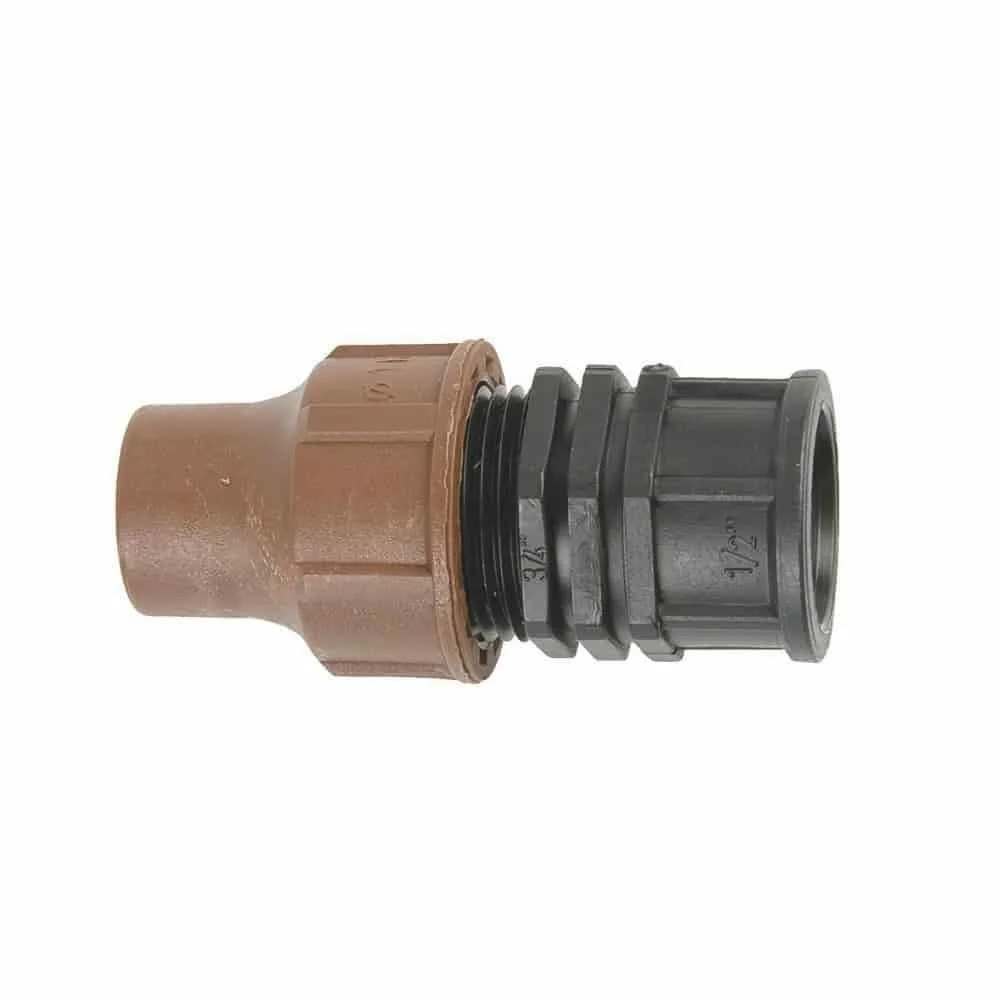

Für den Übergang zu einem Gewinde unterscheiden sich die Varianten deutlich: Die Bewässerungskupplung ist mit 16 mm x 3/4 Zoll Innengewinde angegeben. Die Kupplung BF-62 lock nennt 16 mm x 1/2 Zoll Innengewinde und PP; die BF-82 Lock-Kupplung verbindet 16 mm mit 3/4 Zoll Außengewinde. Ein weiterer Tropfschlauch-Verbinder führt 16 mm mit 1/2 Zoll Außengewinde. Diese Maße sind die praktische Auswahlachse, wenn ein Schlauch mit einem Hahn, Ventil oder Rohranschluss zusammentreffen soll.

16mm Schlauchverbinder

PP-Verbindung für PE-Rohr und Tropfschlauch mit dem im Namen genannten Leitungsmaß 16 mm.

HYDRO Ventil 16 mm

Ventil mit G3/4 Zoll Außengewinde zur Kontrolle einzelner Abschnitte und zum Anschluss an eine Versorgung mit Innengewinde.

Druckregulierender Filter

Die Produktdaten nennen PP, 1 Zoll Außengewinde sowie Filtration und Druckregulierung in einem Bauteil.

Druck, Filter und Ventile passend anordnen

Der Druckminderer mit Universalanschluss 16 mm nennt 1,5 bar als Betriebsdruck und einen Schutz vor Verunreinigungen. Er gehört in der Planung an die Versorgungsseite, bevor die 16-mm-Leitung in die Beete führt. Der druckregulierende Filter aus PP hat ein 1-Zoll-Außengewinde und verbindet laut Produktbeschreibung Filtration mit Druckregulierung. Bei der Auswahl zählt deshalb, ob die Gewindegröße zum vorgelagerten Anschluss passt.

Ventile teilen nicht die Leitung, sondern steuern den Durchfluss einzelner Abschnitte. Das HYDRO-Ventil 16 mm / G3/4 Zoll mit Außengewinde ist für den Anschluss eines Tropfschlauchs an eine Wasserversorgung mit Innengewinde beschrieben. Das kleine Ventil HYDRO 16 mm (5/8 Zoll) verbindet zwei Tropfschlauchabschnitte und kontrolliert den jeweiligen Abschnitt. Für den direkten Start am Wasserhahn nennt der Hahnanschluss 16 mm (5/8 Zoll) ein Außengewinde am Wasserhahn als Bezug. So wird aus der Frage nach einem Ventil eine konkrete Entscheidung zwischen Versorgung, Übergang und Abschnittssteuerung.

Montage, Fixierung und Leitungsabschluss

Nach dem Auslegen wird die Leitung an den geplanten Punkten gehalten und an den Verbindern ohne unnötige Bögen geführt. Der Tropfbewässerung-Befestigungsanker 16mm ist als Erdanker und Schlauchhalter benannt; seine Produktbeschreibung nennt 134 mm Länge und UV-beständiges Material. Für eine Verbindung zwischen Schlauch und weiteren Elementen führt die Artikelliste außerdem eine Schlauchschelle zum HYDRO-System mit 10 Stück für 16-mm-Schläuche. Sie ist für Montage und Demontage von Abschnitten beschrieben.

Am Ende braucht jeder Lauf einen passenden Abschluss. Der Artikel Schlauch Endstopfen, Endkappe 16mm nennt den Durchmesser bereits im Produktnamen. Daneben wird Tropfbewässerungssystem-Zubehör für den Abschluss von 16-mm-Abschnitten geführt. Planen Sie diesen Punkt zusammen mit der letzten Abzweigung ein, damit die Leitung nicht offen endet und die Stückliste den gesamten Verlauf abdeckt.

Die Auswahl nach der konkreten Aufgabe

Die passende Zusammenstellung ergibt sich aus vier Fragen: Wie lang ist der Weg, wo soll Wasser austreten, welche Armatur ist am Anfang vorhanden und sollen Bereiche getrennt gesteuert werden? Die folgenden Fälle fassen diese Achsen zusammen, ohne Tropfschlauch, Tropfrohr und Zubehör zu einer einzigen Lösung zu vermischen.

Praxisplan für Beet, Reihe und Abschnitt

Ein nachvollziehbarer Aufbau beginnt mit einer Skizze. Markieren Sie den Wasserhahn, die Pflanzenreihen und jeden Endpunkt. Legen Sie dann den Hauptweg fest und zählen Sie gerade Verbinder, T-Stücke, Y-Stücke und Richtungswechsel. Bei einer 16-mm-Strecke wird anschließend der Anfang mit Hahnanschluss, Druckminderer oder Filter abgestimmt. Für getrennte Bereiche setzen Sie die Ventilpositionen in die Skizze, bevor Sie die Schlauchlängen festlegen.

Entlang der Reihe folgt die Wahl zwischen dem 50-m-Tropfschlauch mit seinen genannten Austrittsabständen und dem 100-m-Tropfrohr für die unterirdische Verlegung. Am Schluss stehen Befestigung und Endabschluss. So bleibt sichtbar, welche Teile den Wasserweg bilden, welche Teile nur verbinden und an welcher Stelle eine Bedienung oder spätere Erweiterung vorgesehen ist.

Häufige Fragen zur Micro Bewässerung

Weiterlesen und angrenzendes Sortiment

Ergänzende Themen helfen bei der Einordnung der Bewässerungsaufgabe. Für eine automatische Steuerung gibt es außerdem die Nachbarkategorie Automatische Bewässerung.
