HT Rohr 110 und Formteile für DN/OD 110
HT Rohr 110, Bögen, Abzweige, Reduzierungen und Muffen für das Hausabflussrohrsystem nach Maß, Winkel und Montageaufgabe ordnen.
HT Rohr 110 und Formteile nach Aufgabe lesen
Die Bezeichnung DN/OD 110 ordnet die Produkte nach der gemeinsamen Rohrgröße. In der Kategorie stehen gerade HT Rohre, Bögen, Abzweige, Reduzierungen, Muffen, Dichtungen, ein Reinigungsrohr und Gleitmittel. HT Rohr 110 bildet eine gerade Strecke; Formteile ändern die Richtung, führen einen Seitenast zu oder verbinden abweichende Maße. Für die Auswahl zählt zuerst die Aufgabe, danach die konkrete Maß- und Winkelangabe.
Angaben wie 110/50, 110/75 oder 110/110/110 beschreiben die Kombination der Anschlüsse. Bei einem Abzweig zeigt das zweite Maß den abweichenden Seitenanschluss. Bei einer Reduzierung stehen die beiden Werte für den Übergang zwischen zwei Größen. Ein Blick auf beide Zahlen trennt die Formteile nach dem benötigten Zielmaß.
Von der Strecke zum Formteil
Beginnen Sie mit dem vorhandenen Rohr und seiner Kennzeichnung. Für eine gerade Verbindung wird eine passende Rohrlänge gewählt. Für einen Richtungswechsel wird der Winkel verglichen. Ein zusätzlicher Seitenweg verlangt einen Abzweig, ein Wechsel auf 50, 75 oder 90 eine Reduzierung. Muffen und Anschlüsse kommen hinzu, wenn Rohrenden oder unterschiedliche Rohrarten verbunden werden sollen.
Gerade HT Rohre 110 nach Länge auswählen
Bei den geraden Rohren finden sich DN/OD 110 x 150, DN 110 x 250 mm, DN 110 x 500 mm und 750 mm. Weitere Namen führen 1500 mm in Grau sowie ein HTsafeEM-Rohr mit 2 m. Für eine kurze Lücke wird die kurze Längenangabe betrachtet, für eine längere Strecke die größere. Die Produktkarten nennen bei 250, 500 und 750 mm Gewichte von 0,33 kg, 0,56 kg und 0,79 kg.
Die Auswahl der geraden Rohre bleibt von den Formteilen getrennt: Ein Rohr liefert die Strecke, ein Bogen oder Abzweig verändert die Leitungsführung. Bei einem Austausch sollten Maß und Länge des vorhandenen Stücks mit dem neuen Eintrag abgeglichen werden.
Bögen: den Winkel des HT Rohr 110 festlegen
Die Produktnamen führen Bögen mit 15, 30, 45, 67 und 87 Grad. Ein kleiner Winkel verändert die Richtung weniger als ein großer. Der HT Bogen 110, 87 Grad ist als eigener Eintrag vorhanden. Bei den Karten sind unter anderem der 15-Grad-Bogen mit 0,17 kg, der 30-Grad-Bogen mit 0,18 kg und der HTsafeB-Bogen mit 45 Grad und 0,18 kg beschrieben.
Winkel vor dem Rohrverlauf vergleichen
Für eine sanfte Richtungsänderung wird zuerst nach 15 oder 30 Grad gesucht. 45 Grad liegt dazwischen. Ein 67-Grad-Stück oder der 87-Grad-Bogen führt die Achse stärker um. Entscheidend ist die Angabe am einzelnen Bogen, nicht nur die gemeinsame Rohrgröße DN/OD 110.
Abzweige, Doppelabzweige und Eckabzweige unterscheiden

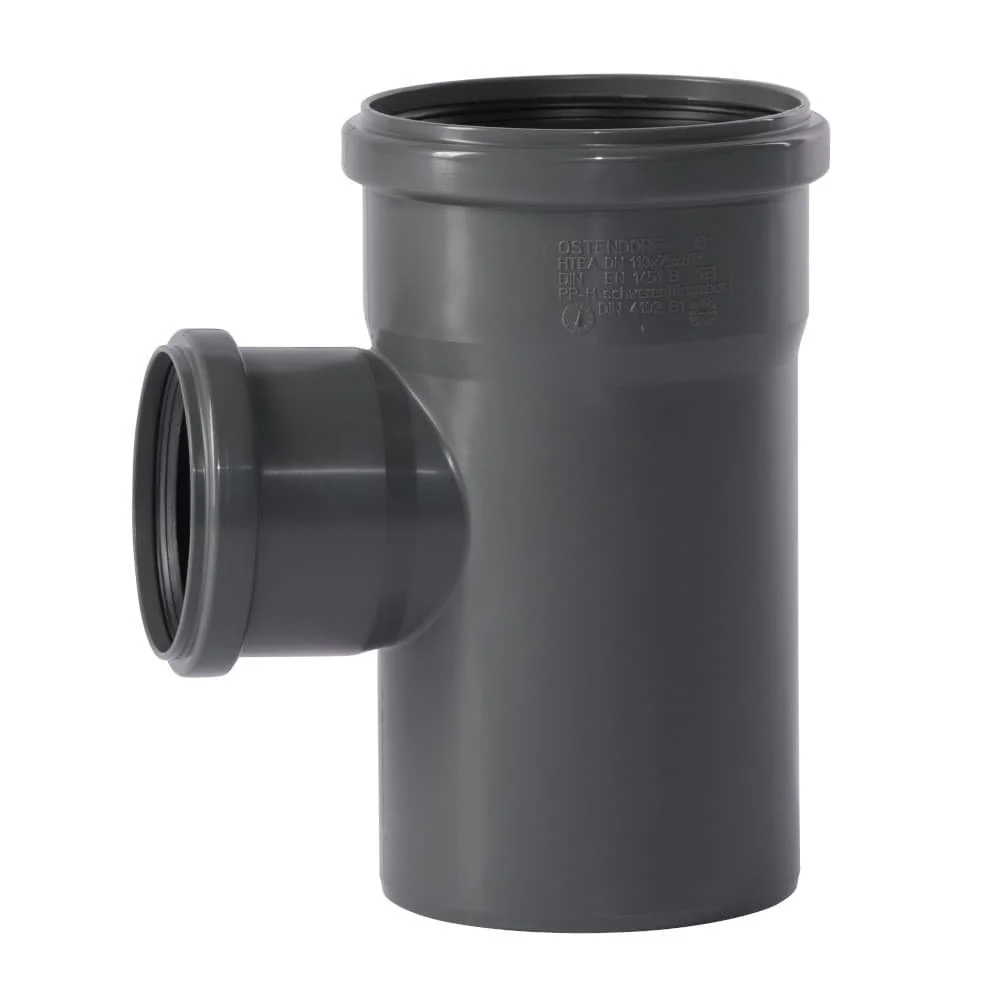

Bei einem einfachen Abzweig werden Seitenmaß und Winkel gemeinsam betrachtet. Die Produktkarten nennen 110/50 mit 67 Grad und 0,23 kg, 110/75 mit 67 Grad und 0,25 kg sowie 110/75 mit 87 Grad und 0,25 kg. Außerdem gibt es einen Abzweig mit 45 Grad und DN 110; seine Karte nennt 0,42 kg.
Seitenmaß zuerst, Winkel danach
110/50 steht für den Vergleich mit einem Seitenanschluss der Größe 50, 110/75 für einen Anschluss der Größe 75. Bei 110/110 bleiben beide Anschlusswerte gleich. Ein Doppelabzweig mit DN/OD 110/110/110 und 67 Grad ist mit 0,45 kg angegeben. Der Eckabzweig mit derselben Maßkette und 67 Grad ist mit 0,47 kg angegeben. Damit lassen sich die Bezeichnungen über Bauform und Gewicht auseinanderhalten.
Reduzierungen: das zweite Maß prüfen
Reduzierungen bilden den Übergang von DN/OD 110 zu einer kleineren Angabe. Im Sortiment sind 110/50, 110/75 und 110/90 vertreten. Für 110/50 gibt es eine reguläre und eine kurze Ausführung; bei 110/75 erscheinen eine kurze Ausführung und eine Innenreduktion. Die Produktkarte der kurzen 110/50-Variante nennt Polypropylen, minus 20 bis plus 90 Grad Celsius und 0,09 kg. Die reguläre 110/50-Variante ist mit 0,15 kg angegeben, die Innenreduktion 110/75 ebenfalls mit 0,15 kg.
Die kurze Ausführung wird über ihre Bezeichnung von der regulären Version getrennt. Bei der Innenreduktion weist der Produktname auf die Bauform hin. Prüfen Sie Zielmaß und Ausführung getrennt: 110/50 ist kein Ersatz für 110/75, und eine kurze Version ist nicht dasselbe wie eine Innenreduktion.
Muffen und Übergänge bei der Montage zuordnen
Die Kategorie enthält Aufsteckmuffe, Überschiebmuffe, Steckmuffe, Doppelmuffe und Langmuffe. Eine Steckmuffe mit DN/OD 110/110 verbindet nach ihrer Bezeichnung zwei gleiche Maßangaben. Die Doppelmuffe wird mit DN/OD 110 geführt, die Langmuffe ebenfalls. Für den Übergang von HT-Rohr zu Gussrohr ist der HTsafeUG-Anschluss DN/OD 110 als eigener Produkttyp aufgeführt.
Aufsteckmuffe oder Überschiebmuffe?
Bei der Aufsteckmuffe wird das Rohrende in die Muffe geführt. Bei der Überschiebmuffe wird die Muffe über ein Rohrende hinweg geschoben und anschließend über der Verbindungsstelle positioniert. Die Begriffe beschreiben damit die Montagebewegung: Die Aufsteckmuffe steht für das Aufstecken auf das Ende, die Überschiebmuffe für das Verschieben über die ausgerichtete Stelle. Beide Einträge beziehen sich auf DN 110 beziehungsweise DN/OD 110. Die Aufsteckmuffe nennt Polypropylen, 3-fach-Dichtlippe, NBR-Dichtung und 0,22 kg; die Überschiebmuffe nennt Polypropylen, 3-fach-Dichtlippe, minus 20 bis plus 90 Grad Celsius und 0,19 kg.
Diese Unterscheidung ist für die Zugänglichkeit der Rohrenden relevant. Zusätzlich bleiben Maßangabe und Dichtungsausführung zu vergleichen. Für den Anschluss an Gussrohr ist die eigene Anschlussbezeichnung maßgeblich und nicht die Auswahl einer Kunststoffmuffe.
Dichtungen, Reinigungsrohr und Montagezubehör
Für DN 110 sind eine ölbeständige Dichtung für KG-Rohr, eine Lippendichtung für HT-Rohr und eine GA-Manschette als getrennte Einträge aufgeführt. Die Produktnamen helfen bei der Zuordnung zu Rohrart und Bauform. Ein HT Reinigungsrohr DN 110 ergänzt die Auswahl um ein Reinigungsrohr. Beim Zubehör stehen KG-Rohr-Gleitmittel mit 250 ml und 1000 ml, jeweils für die Kunststoffrohr-Montage bezeichnet.
Häufige Fragen zu HT Rohr 110
Was bedeutet die Angabe DN/OD 110?
DN/OD 110 ist die gemeinsame Größenangabe dieser Kategorie. Bei Abzweigen und Reduzierungen kommt ein weiteres Maß hinzu, zum Beispiel 50, 75 oder 90. Maß und Funktion werden zusammen gelesen.
Welches HT Rohr 110 brauche ich für eine gerade Strecke?
Verglichen werden die Längen aus den Produktnamen: 150, 250, 500, 750 und 1500 mm sowie 2 m. Für 250, 500 und 750 mm nennen die Produktkarten zusätzlich 0,33 kg, 0,56 kg und 0,79 kg.
Wie unterscheide ich einen Abzweig 110/50 von 110/75?
Das zweite Maß bezeichnet den Seitenanschluss. 110/50 wird mit einem Anschluss der Größe 50 verglichen, 110/75 mit einem Anschluss der Größe 75. Danach wird der passende Winkel ausgewählt.
Welcher Bogen passt zu meinem Leitungsverlauf?
Ordnen Sie den Richtungswechsel nach Winkel. Die Produktnamen führen 15, 30, 45, 67 und 87 Grad. Ein kleinerer Winkel verändert die Achse weniger als ein größerer.
Was ist der Montageunterschied zwischen Aufsteck- und Überschiebmuffe?
Bei der Aufsteckmuffe wird das Rohrende in die Muffe geführt. Die Überschiebmuffe wird über ein Rohrende geschoben und danach an der Verbindungsstelle positioniert. Maßangabe und Ausführung bleiben bei beiden Einträgen zu prüfen.
Welche Gleitmittel-Größe ist aufgeführt?
Für die Kunststoffrohr-Montage sind ein KG-Rohr-Gleitmittel mit 250 ml und eine Variante mit 1000 ml benannt. Die Milliliterangabe beschreibt den Inhalt, nicht die Rohrdimension.
Nachbardimensionen im Hausabflussrohrsystem
Wenn die vorhandene Leitung eine andere Größenangabe trägt, helfen die benachbarten Kategorien bei der Einordnung. DN/OD 50 und DN/OD 75 liegen als kleinere Nachbarn vor; DN/OD 125 und DN/OD 160 führen zu größeren Dimensionen. Ein Wechsel zwischen Größen sollte über ein Formteil mit den beiden passenden Maßangaben geplant werden.
Kleinere Nachbardimension für Anschlüsse mit Maß 50.
Nachbardimension, die auch als zweites Maß bei 110/75 erscheint.
Größere Nachbardimension oberhalb von 110.
Weitere größere Dimension für den Vergleich der Systemgröße.
Kurzcheck vor der Auswahl
Erstens wird die vorhandene Größenangabe notiert. Zweitens wird die Aufgabe festgelegt: gerade Strecke, Richtungswechsel, Seitenabzweig, Reduzierung, Muffe, Übergang oder Reinigung. Drittens werden bei Formteilen das zweite Maß und der Winkel verglichen. Viertens werden bei geraden Rohren die Länge und bei einzelnen Produkten Material, Dichtung oder Gewicht aus der jeweiligen Produktkarte herangezogen. So bleibt die Auswahl auf die Angaben des konkreten HT Rohr 110 oder Formteils bezogen.
