Schlauchschellen Set Kfz

Schlauchschellen nach Messwert auswählen

Bei einem Schlauchschellen Set Kfz beginnt die Auswahl am Schlauch und nicht am Fahrzeugnamen. Messen Sie den Außendurchmesser an der Stelle, an der die Schelle sitzen soll, und vergleichen Sie ihn mit dem angegebenen Spannbereich. Ein Bereich wie 20–32 mm beschreibt den verstellbaren Rahmen; er ist die entscheidende Angabe für die Passung. Notieren Sie zusätzlich die Bandbreite und die Bauform, denn zwei Schellen mit ähnlichem Durchmesser können sich bei diesen Merkmalen unterscheiden.

In den Produktdaten erscheinen 9 mm und 12 mm Bandbreite. 9 mm sind mit 8–12, 10–16, 12–22 und 25–40 mm aufgeführt; 12 mm unter anderem mit 12–22, 20–32, 25–40, 32–50, 35–50 und 40–60 mm. Die Zuordnung stammt aus den jeweiligen Karten und ersetzt nicht den Abgleich mit dem Messwert.

W2 und W4 aus den Produktdaten lesen

W2 und W4 erscheinen in dieser Kategorie als unterschiedliche Werkstoffausführungen. Die Produktkarten nennen bei beiden Bezeichnungen Edelstahl; mehrere Angaben führen zusätzlich korrosionsbeständig an. Damit sind die belegten Merkmale klar benannt, ohne aus der Bezeichnung weitere Eigenschaften abzuleiten.

Konkrete Werkstoffnummern sind in den vorliegenden Produktfakten nicht angegeben. Für den Vergleich sollte deshalb die genaue W2- oder W4-Angabe in der jeweiligen Produktkarte herangezogen werden. Wenn der vorhandene Artikel bereits mit W2 oder W4 bezeichnet ist, gleichen Sie außerdem Spannbereich, Bandbreite und Bauform ab. Die Materialbezeichnung allein sagt nicht, ob der Durchmesserbereich an der Anschlussstelle passt.

W2 ist etwa mit 9 mm bei 8–12, 10–16, 12–22, 16–27, 20–32 und 25–40 mm sowie mit 12 mm bei 40–60 mm aufgeführt. W4 erscheint mit 12 mm bei 12–22, 16–25, 20–32, 25–40, 32–50 und 40–60 mm. Die Kombination bleibt an das einzelne Produkt gebunden.

Spannbereiche systematisch vergleichen

Ein übersichtlicher Vergleich der belegten Angaben erleichtert die Suche nach einem Ersatz oder einer passenden Ergänzung. Die folgenden Bereiche und Bauarten sind in den Produktfakten genannt:

• 8–12 mm: 9 mm Bandbreite, Edelstahl W2.
• 10–16 mm: 9 mm Bandbreite, Edelstahl W2, DIN 3017.
• 12–20 mm: 9 mm Bandbreite, Edelstahl W2, DIN 3017.

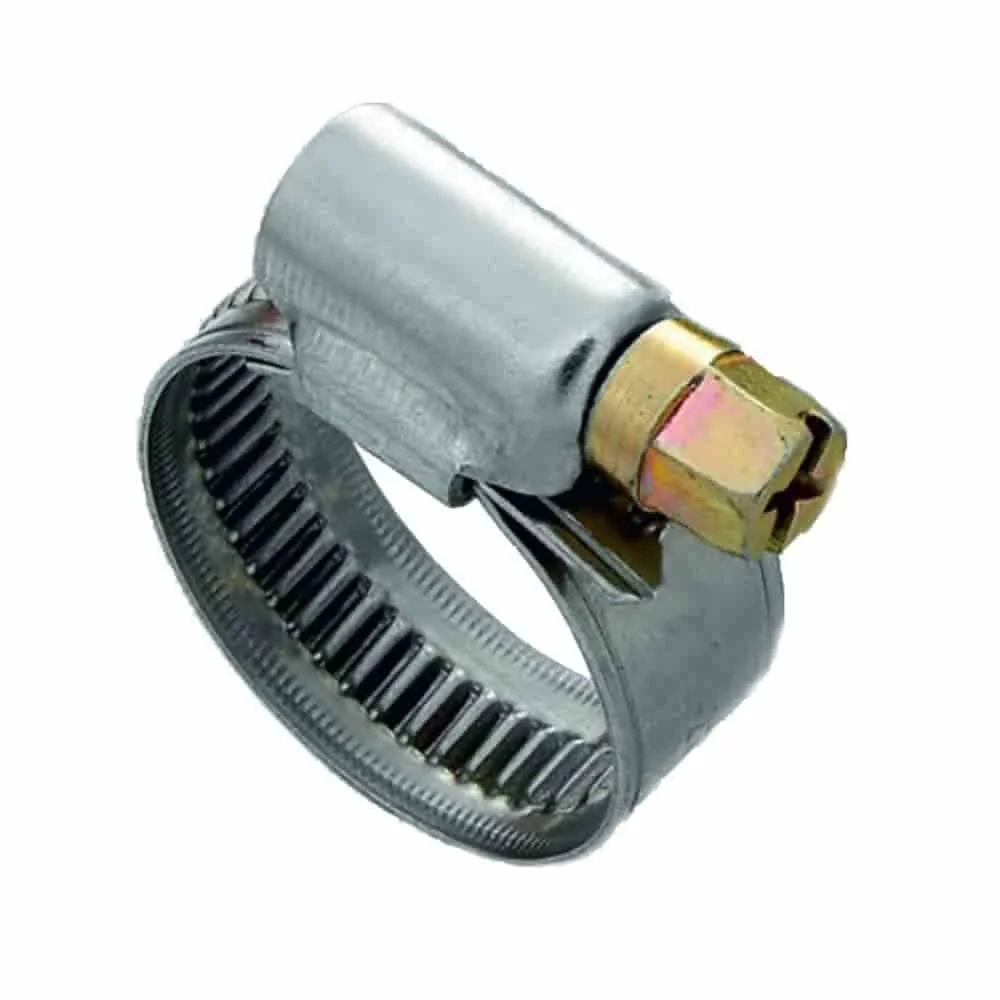

• 12–22 mm: 9 mm W2 oder 12 mm W4, je nach Produkt.
• 16–25 mm: 12 mm Bandbreite, Edelstahl W4, DIN 3017.
• 16–27 mm: 9 mm oder 12 mm Bandbreite, jeweils als Edelstahl W2 aufgeführt.
• 20–32 mm: 9 mm oder 12 mm Bandbreite, mit W2 oder W4 in den jeweiligen Karten.
• 25–40 mm: 9 mm oder 12 mm Bandbreite, als W2 und W4 vertreten.
• 32–50 mm: 12 mm Bandbreite, Edelstahl W4, DIN 3017.
• 35–50 mm: 12 mm Bandbreite, Edelstahl W2, DIN 3017.
• 40–60 mm: 12 mm Bandbreite, mit Edelstahl W2 oder W4 aufgeführt.
• 70 mm: Gelenkbolzenschelle aus Edelstahl, DIN 3017.
• 149–162 mm: Gelenkbolzenschelle beziehungsweise Spannbackenschelle aus Edelstahl W2.

Die Liste zeigt, warum ein Blick auf nur eine Zahl zu kurz greift. Im Bereich 20–32 mm gibt es etwa Kombinationen mit verschiedener Bandbreite und Werkstoffausführung. Bei 25–40 mm stehen ebenfalls mehrere Varianten zur Verfügung. Wählen Sie daher zuerst den Bereich, der den Messwert einschließt, und vergleichen Sie danach W2 oder W4, Bandbreite, Normangabe und Verschluss.

Drei Produktbeispiele im direkten Vergleich

Die folgenden Karten zeigen drei unterschiedliche Einträge aus der Kategorie. Jede Beschreibung beschränkt sich auf Angaben aus der jeweiligen Produktkarte.

W4, 12 mm, 20–32 mm

Die Produktdaten nennen Edelstahl W4, 12 mm Bandbreite, 20–32 mm Spannbereich und DIN 3017 mit Schneckengewinde. Für die Schraube sind Schlitz/Kreuz und eine Sechskantfassung angegeben.

W2, 9 mm, 25–40 mm

Dieser Eintrag ist mit Edelstahl W2, 9 mm Bandbreite, 25–40 mm Spannbereich und DIN 3017 bezeichnet. Die Beschreibung nennt ein Schneckengewinde für die Befestigung.

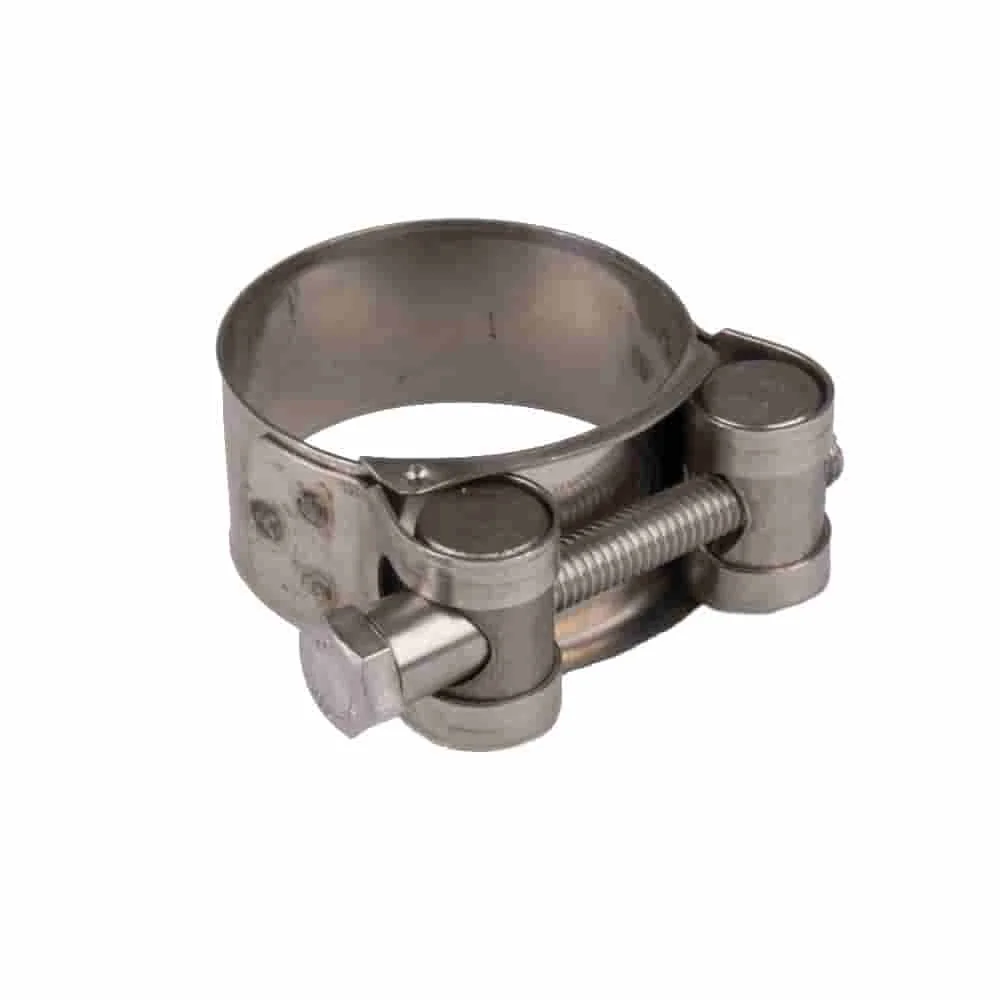

Gelenkbolzenschelle 70 mm

Hier werden 70 mm, Edelstahl und DIN 3017 genannt. Die Produktbeschreibung führt die Bauform für Rohre und Schläuche sowie eine gleichmäßige Spannkraft an und nennt Landwirtschaft, Industrie und Handwerk als Anwendungsfelder.

Bauform: Schneckengewinde oder Gelenkbolzen

Schneckengewindeschellen

Bei vielen Einträgen mit DIN 3017 wird ein Schneckengewinde genannt. Diese Bauform wird über eine Schraube verstellt. In einzelnen Produktbeschreibungen stehen ein 7-mm-Sechskantkopf sowie ein Schlitz-/Kreuzantrieb. Solche Details helfen bei der Werkzeugwahl, gelten aber nur dort, wo sie in der Karte aufgeführt sind. Bei einem Produkt mit 12 mm Bandbreite werden außerdem abgerundete Bandkanten beschrieben. Auch diese Angabe sollte nicht auf andere Modelle übertragen werden.

Gelenkbolzen- und Spannbackenschellen

Gelenkbolzenschellen sind in den Fakten als eigene Bauform genannt. Ein Eintrag ist mit 70 mm und ein weiterer mit 149–162 mm Spannbereich bezeichnet; der zweite wird zusätzlich Spannbackenschelle genannt. Die Beschreibung des 70-mm-Modells bezieht sich auf Rohre und Schläuche, die des 149–162-mm-Modells auf Landwirtschaft, Industrie und Handwerk. Für einen Austausch muss deshalb der vorhandene Verschluss zur ausgewählten Bauform passen.

Als weitere Vergleichsgröße ist die Edelstahl-W2-Schelle mit 12 mm Bandbreite und 40–60 mm Spannbereich aufgeführt. Ihre Produktbeschreibung nennt ein Schneckengewinde und einen 7-mm-Sechskantkopf. Damit lässt sich die Abgrenzung zwischen einer Standardschelle mit Schraubverstellung und einer Gelenkbolzenschelle nachvollziehbar einordnen.

Montage vorbereiten und Verbindung kontrollieren

Eine passende Schelle beginnt mit einem passenden Messwert. Arbeiten Sie die folgenden Punkte in der Reihenfolge ab:

1. Außendurchmesser des Schlauchs an der vorgesehenen Stelle messen.
2. Spannbereich auswählen, der den Messwert einschließt, und den Randbereich der Verstellung berücksichtigen.
3. Bandbreite und Bauform mit dem vorhandenen Teil beziehungsweise der Anschlussstelle vergleichen.
4. Schelle über den Schlauch führen, gerade ausrichten und die Schraube zunächst von Hand ansetzen.
5. Schraube gleichmäßig anziehen und dabei darauf achten, dass das Band parallel anliegt und nicht über einen Rand oder Bund läuft.
6. Nach der Montage den Sitz und das Gewinde kontrollieren; bei sichtbarer Verformung das Teil austauschen.

Die Produktangaben nennen je nach Modell Schlitz-/Kreuzantrieb oder eine Sechskantfassung. Bei einigen Karten wird ein 7-mm-Sechskantkopf erwähnt. Nutzen Sie daher das zur jeweiligen Schraube passende Werkzeug. Eine Schelle mit korrektem Spannbereich, aber falscher Bauform oder unpassendem Antrieb ist für die konkrete Arbeitsstelle nicht automatisch die richtige Wahl.

Einzelschelle, Satz oder Sortimentsbox

Für eine definierte Anschlussstelle ist eine einzelne Schelle mit bekanntem Spannbereich übersichtlich: Messwert, Bandbreite, Werkstoffausführung und Bauform lassen sich direkt abgleichen. Das reduziert Verwechslungen zwischen ähnlichen Angaben wie 12–22 mm, 16–25 mm und 16–27 mm. Auch innerhalb eines Bereichs können 9 mm und 12 mm Bandbreite oder W2 und W4 getrennt angeboten werden.

Ein Satz oder eine Sortimentsbox passt als Vorrat, wenn unterschiedliche Reparaturstellen anstehen und nicht nur eine einzelne Größe benötigt wird. In den Produktnamen dieser Kategorie sind sowohl Sätze als auch Sortimentsboxen vertreten. Bei solchen Artikeln sollten Sie vor der Auswahl die genannte Stückzahl, die enthaltenen Bereiche und die Materialangabe des konkreten Eintrags heranziehen. Aus dem Wort Set lässt sich weder ein bestimmter Spannbereich noch eine bestimmte Edelstahlvariante ableiten.

FAQ zum Schlauchschellen Set Kfz

Weitere Kfz-Werkzeuge einordnen

Schlauchschellen gehören zum Bereich Fahrzeug und KFZ-Werkzeug. Für angrenzende Arbeiten können die folgenden Nachbarbereiche die Suche ergänzen:

Kurzcheck für die Auswahl

• Außendurchmesser an der vorgesehenen Stelle messen.
• Spannbereich auswählen, der den Messwert einschließt.
• 9 mm oder 12 mm Bandbreite mit Bauraum und vorhandener Schelle abgleichen.
• W2 oder W4 nur nach der konkreten Produktangabe einordnen; Werkstoffnummern nicht vermuten.
• DIN 3017 und Schneckengewinde nur dort ansetzen, wo sie in der Karte genannt werden.
• Bei Gelenkbolzen- oder Spannbackenschellen die Bauform und den angegebenen Bereich vergleichen.
• Bei Sätzen und Sortimentsboxen Stückzahl, Inhalt und Material des jeweiligen Eintrags prüfen.

Lagerung und späterer Austausch

Sortieren Sie einzelne Schellen nach Spannbereich und Bandbreite, damit ähnliche Varianten nicht durcheinandergeraten. Eine Beschriftung mit W2 oder W4 erleichtert die Zuordnung. Bei Gelenkbolzenschellen sollte die abweichende Bauform separat liegen. Vor einer erneuten Verwendung lohnt die Sichtkontrolle von Band, Gehäuse, Gewinde und Schraubenkopf. Verformte oder beschädigte Teile gehören aus dem Bestand genommen.

Vor einer erneuten Befestigung messen Sie den Außendurchmesser an der aktuellen Anschlussstelle erneut. Schlauchmaterial und Sitz können sich verändern; die frühere Auswahl sollte daher nicht ungeprüft übertragen werden.
