Thermostate für Bierzapfanlagen
Thermostate, Digitalregler und Temperaturfühler für die Temperatursteuerung an Kühl- und Zapfsystemen. Für die Auswahl zählen vor allem Einsatzbereich, Temperaturspanne, Fühlertyp sowie Frontmaß und Einbautiefe.
Thermostate nach Einsatzbereich auswählen
Thermostate für Bierzapfanlagen unterscheiden sich hier vor allem durch den vorgesehenen Kühl- oder Heizbetrieb, den Temperaturbereich und die Art des Fühlers. Die Produktbezeichnungen helfen bei der Zuordnung: Der LTR-5CSRE ist für Heizen oder Kühlen angegeben. Ein Thermostat mit Fühler und der Kennzeichnung „Eis bis +12 °C“ ist für Wasserbadmaschinen beschrieben. Für Trockenkühler ist ein Modell mit +1 °C bis +11 °C vorgesehen.
Für Anlagen mit konkretem Kühlerbezug ist der TS RANCO S20026-K50B für Zapfanlagen LINDR sowie Theken-Flash-Kühler und CWP-Kühler genannt. Der Universalkühlstellenregler Typ DR1 ist für Normalkühlung vorgesehen. Der Digitalregler Eliwell IDNext 971 GER P NTC wird für Kältetechnik, Lüftungs- und Klimatechnik sowie Nahrungsmittel- und Getränkekühlung beschrieben.
Temperaturspanne und Fühler vergleichen
Die Temperaturspanne ist ein wichtiges Auswahlkriterium, wenn ein vorhandenes Kühlgerät ersetzt oder ein Regler passend zu einer Anlage gesucht wird. Beim DR1 reicht der angegebene Bereich von -45 °C bis +66 °C. Der Thermostat für Trockenkühler ist mit +1 °C bis +11 °C bezeichnet. Beim Modell mit der Kennzeichnung „Eis bis +12 °C“ steht der obere Wert bereits in der Produktbezeichnung. Die Temperaturfühler-Sonde NTC 103 AT11 ist für -30 bis +80 °C angegeben.

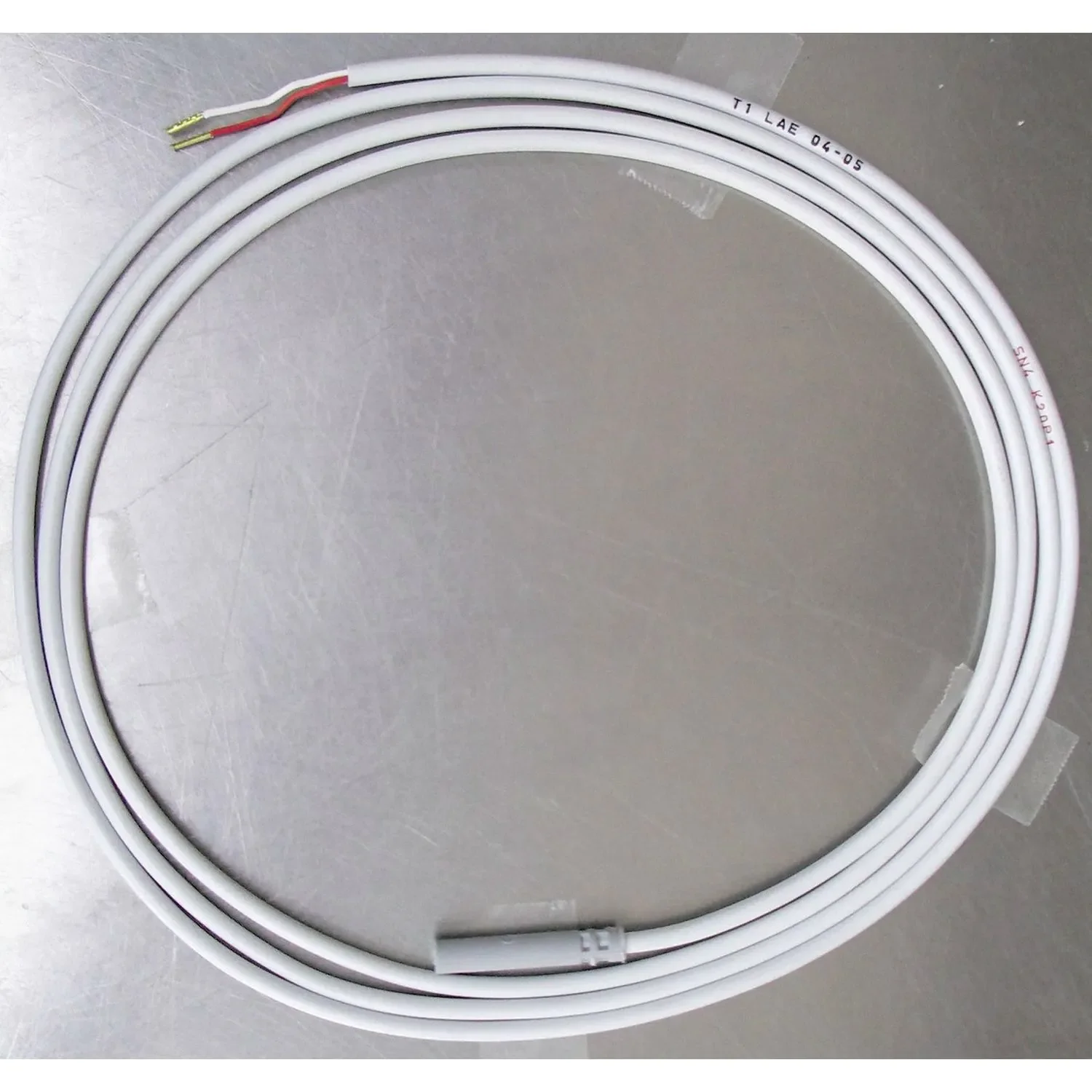

Auch der Fühlertyp muss zum Regler passen. Beim LTR-5CSRE gehört ein PTC-1000-Fühler zum Lieferumfang. Der DR1 wird mit PTC- und NTC-Fühlerkompatibilität beschrieben. Beim Eliwell IDNext 971 GER P NTC sind zwei Analogeingänge für NTC-, PTC- und Pt1000-Fühler angegeben. Die NTC-103-AT11-Fühlersonde ist eine eigene Temperatursonde mit 1,5 m PVC-Kabel und IP67-Angabe.
Was vor dem Einbau feststehen sollte
Für die Zuordnung sollten Einsatz, gewünschter Bereich, Fühlertyp und Einbausituation zusammenpassen. Bei einem Gerät für Heizen oder Kühlen ist die Betriebsart ein anderes Kriterium als bei einem Regler für Normalkühlung oder einem Thermostat für Trockenkühlblöcke. Bei einer separaten Sonde ist außerdem die Kabellänge relevant; bei einem Fronttafeleinbau zählen die angegebenen Maße und der Ausschnitt.
Drei Modelle im direkten Vergleich
Die folgenden drei Varianten zeigen die Unterschiede zwischen Heizen oder Kühlen, Normalkühlung und Trockenkühlung auf einen Blick.

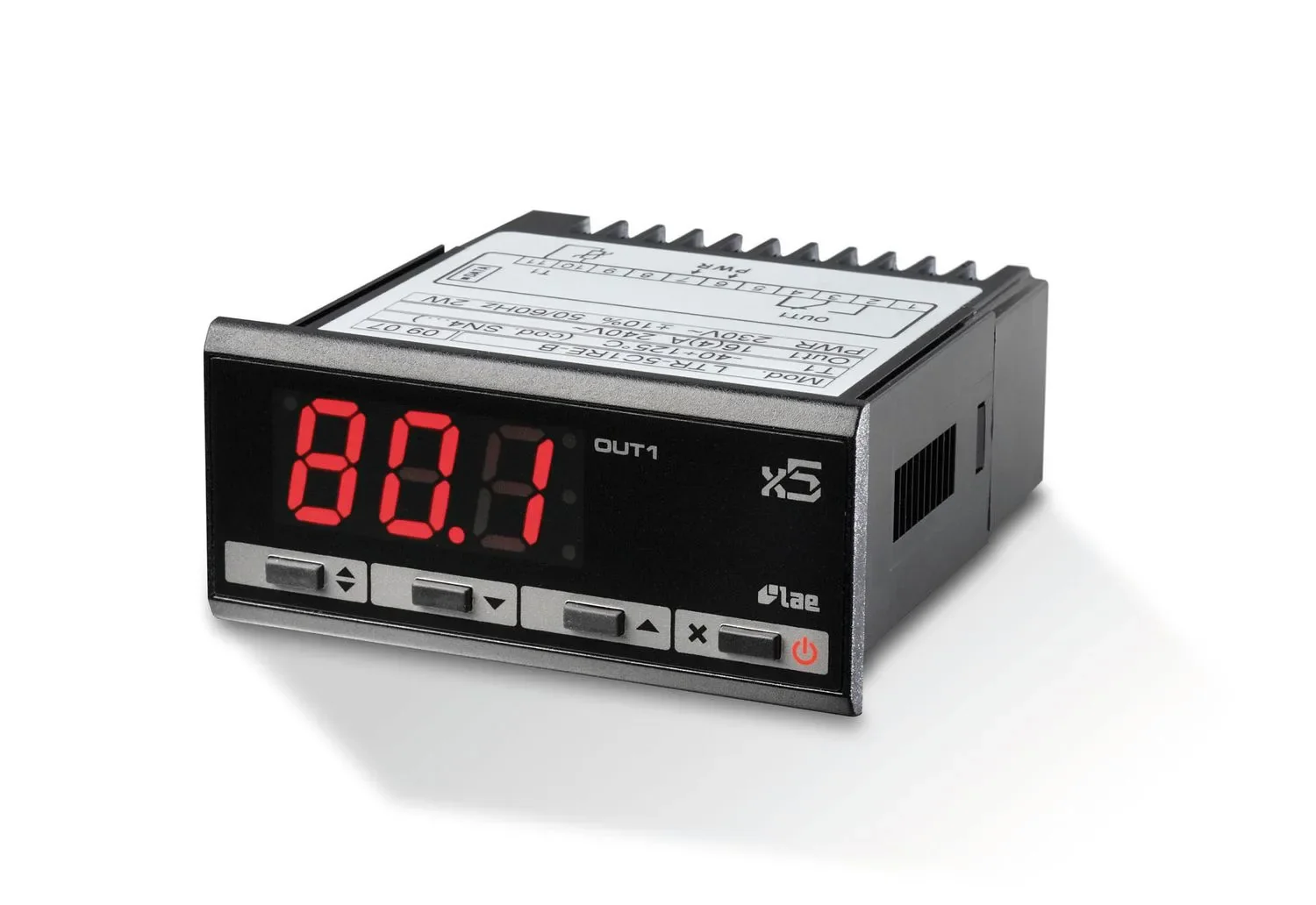

Thermostat LTR-5CSRE, für Heizen oder Kühlen
Mikroprozessorgesteuerter Zweipunktregler für Heizen oder Kühlen. Der Einbau ist für die Fronttafel vorgesehen; ein PTC-1000-Fühler gehört zum Lieferumfang.

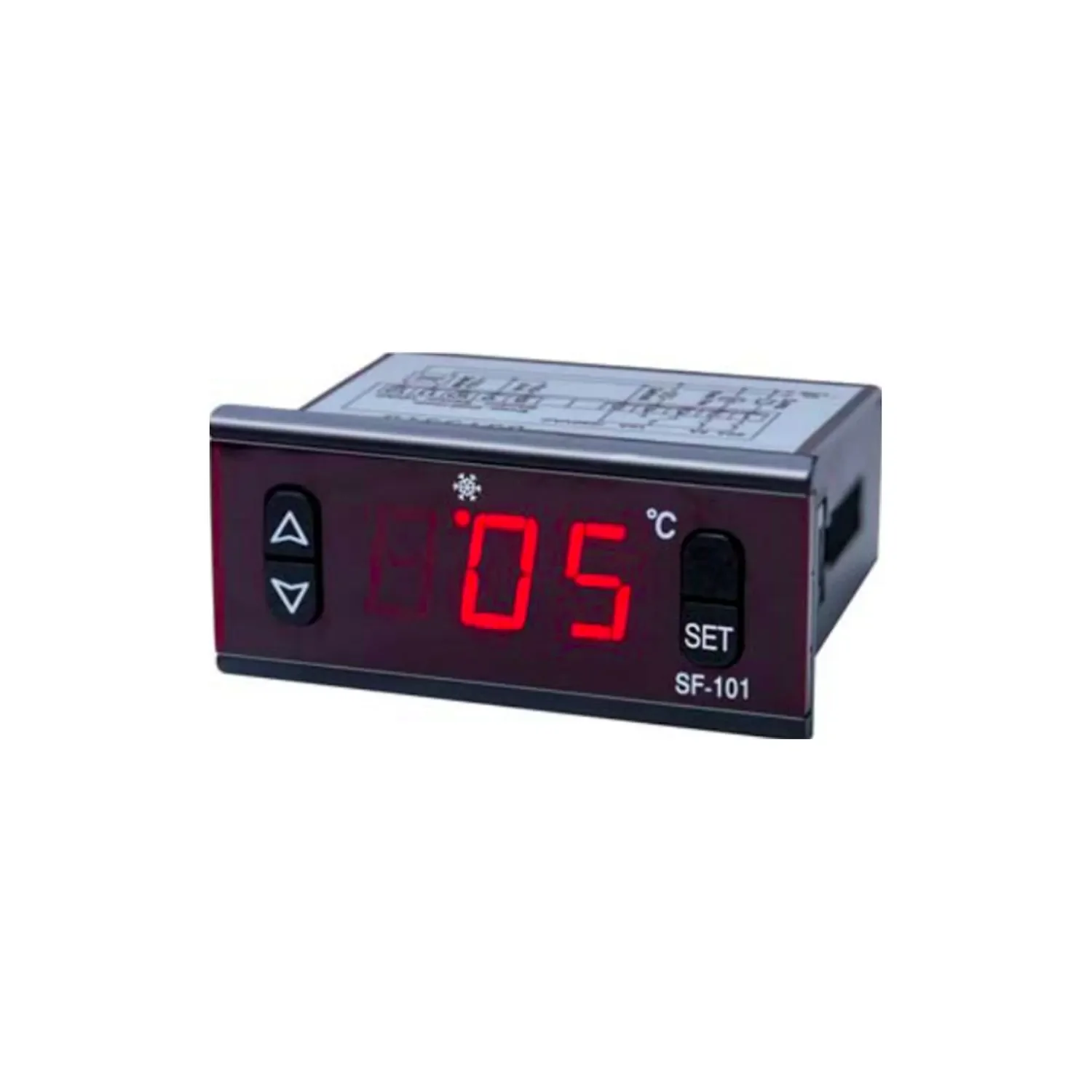

Universalkühlstellenregler Typ DR1
Für Normalkühlung mit angegebenem Bereich von -45 °C bis +66 °C. PTC- und NTC-Fühlerkompatibilität sowie Fronttafeleinbau sind genannt.

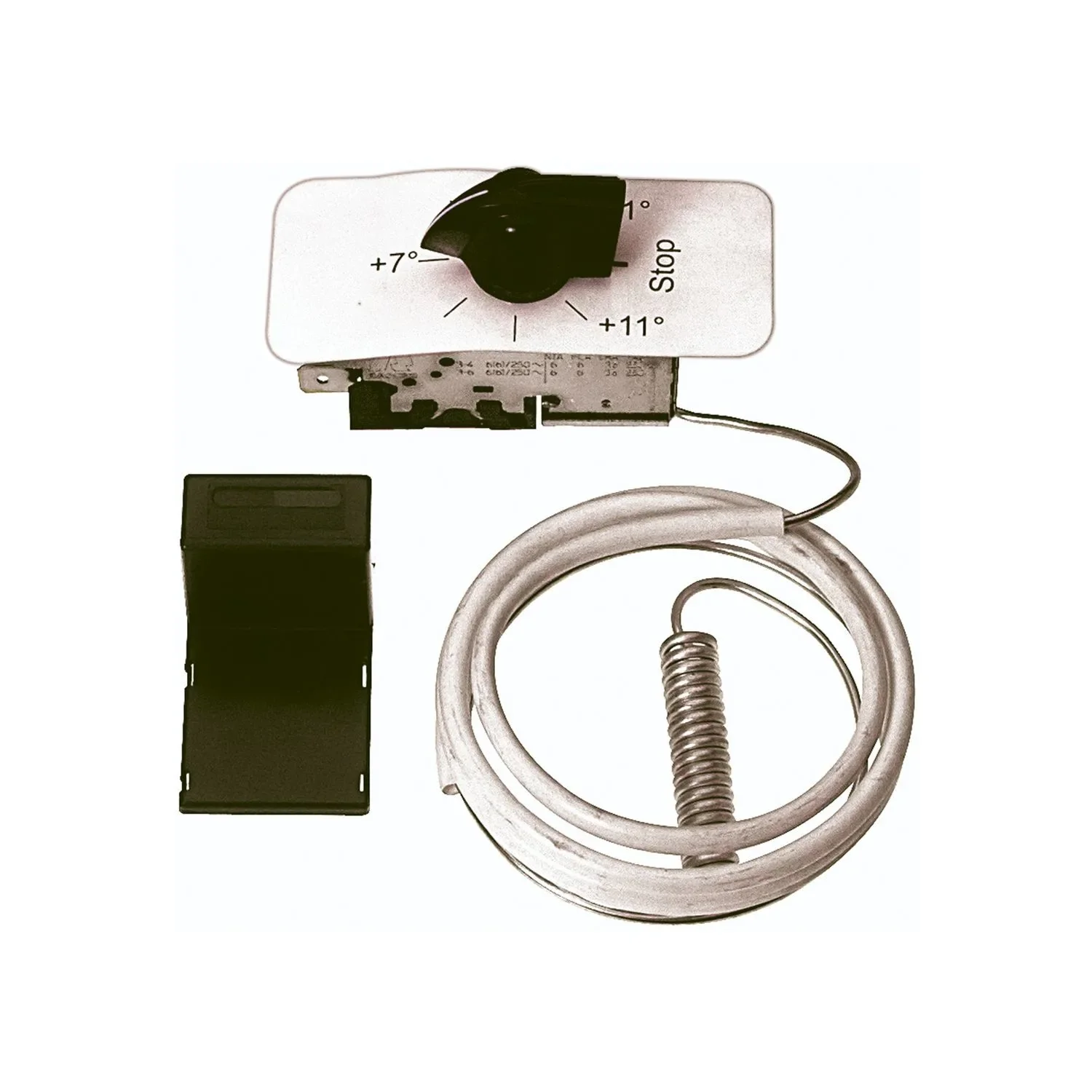

Thermostat mit Fühler für Trockenkühler
Für Trockenkühlblöcke und steckfertige Geräte mit Trockenkühlblock. Temperaturbereich +1 °C bis +11 °C; Gehäuse: Länge 5,5 cm, Breite 3 cm, Tiefe 2,5 cm.
Weitere Varianten: Wasserbad, LINDR und Digitalregelung

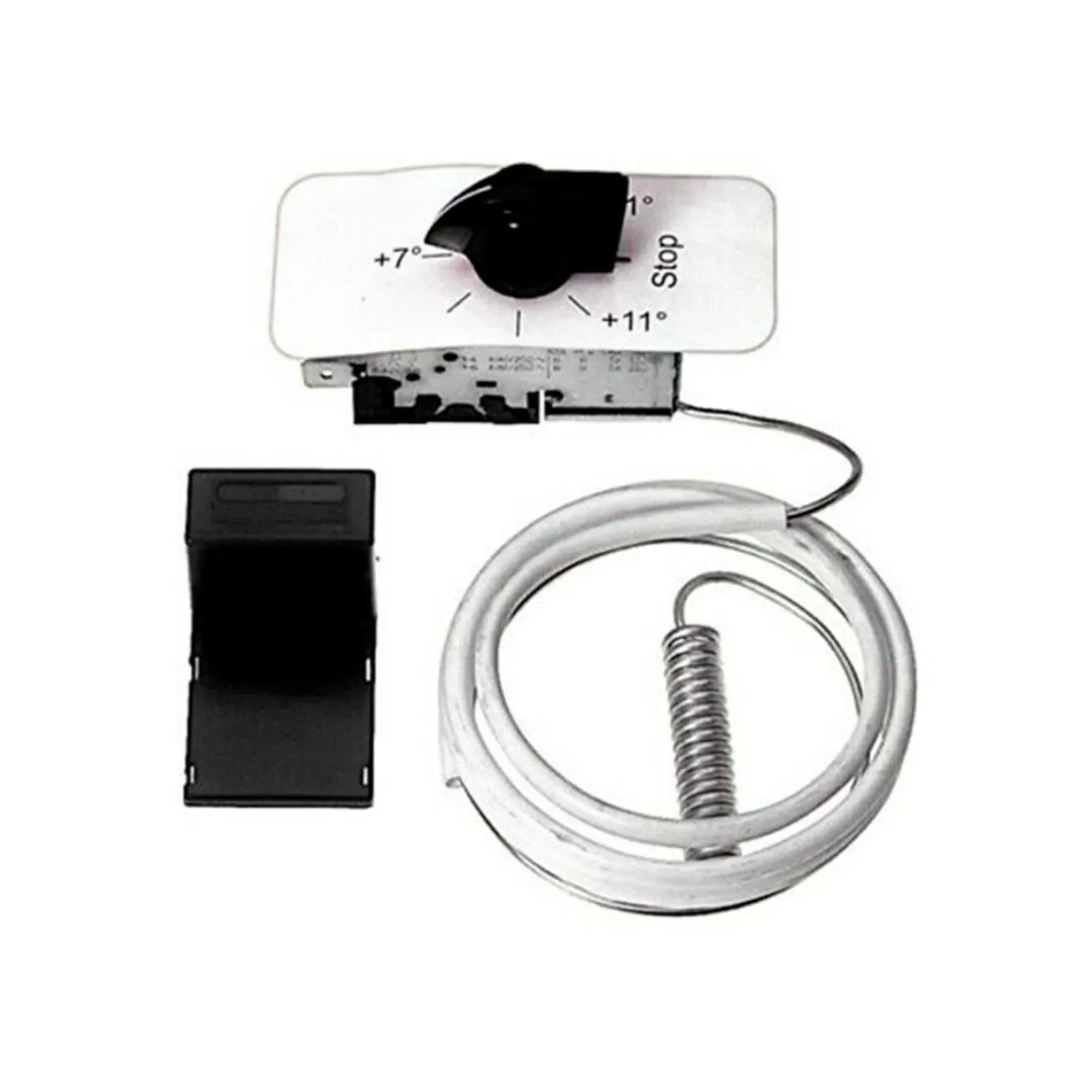

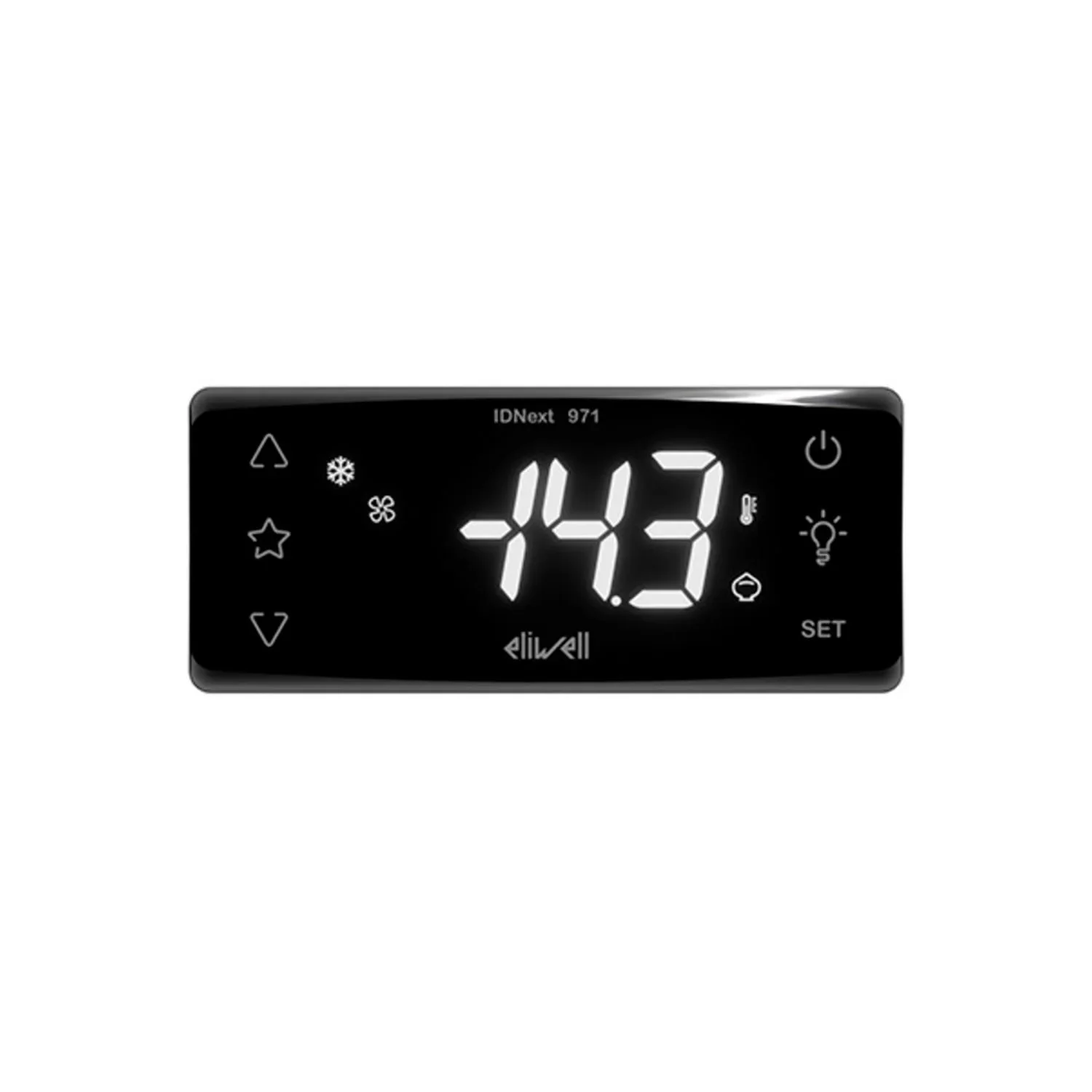

Für Wasserbadmaschinen ist ein Thermostat mit Fühler und der Bezeichnung „Eis bis +12 °C“ aufgeführt. Der TS RANCO S20026-K50B ist für Zapfanlagen LINDR sowie Theken-Flash-Kühler und CWP-Kühler beschrieben. Beim Digitalregler Eliwell IDNext 971 GER P NTC stehen zwei Analogeingänge für NTC-, PTC- und Pt1000-Fühler zur Verfügung; zusätzlich ist ein potenzialfreier Digitaleingang angegeben. Die Fühlersonde NTC 103 AT11 ergänzt die Auswahl als Sonde mit 1,5 m PVC-Kabel, einem Messbereich von -30 bis +80 °C und IP67-Angabe.
Damit lassen sich die Varianten nach Gerätetyp und Anschlussdaten auseinanderhalten: Wasserbadmaschine, Trockenkühlblock, Normalkühlung, LINDR-Kühler oder ein Regler mit mehreren Fühlertypen verlangen jeweils einen anderen Abgleich. Die Modellbezeichnung allein ersetzt dabei nicht den Vergleich der genannten technischen Daten.
Angrenzende Kategorien beim Bierzapfen
Thermostate stehen im Umfeld weiterer Komponenten für Zapfsysteme. Die folgenden Kategorien bilden die direkte thematische Verbindung.
Bierleitung Schläuche
Schläuche für den Bereich der Bierleitung.
CO2 Druckminderer
Druckregelung im CO2-System.
Fassvorkühler
Vorkühlung als angrenzender Bereich zur Temperatursteuerung.
Lindr Zapfanlagen
Passender Anlagenbereich zum genannten TS-RANCO-Regler.
Häufige Fragen zu Thermostaten
Welcher Thermostat ist für Heizen oder Kühlen angegeben?
Der LTR-5CSRE trägt die Angabe „für Heizen oder Kühlen“ und wird als mikroprozessorgesteuerter Zweipunktregler beschrieben. Der DR1 ist dagegen für Normalkühlung genannt.
Welche Temperaturbereiche sind angegeben?
Beim DR1 sind -45 °C bis +66 °C genannt. Der Thermostat für Trockenkühler ist mit +1 °C bis +11 °C bezeichnet. Die NTC-103-AT11-Sonde ist für -30 bis +80 °C angegeben; beim Wasserbad-Thermostat steht „Eis bis +12 °C“ im Namen.
Welche Fühlertypen werden bei den Reglern genannt?
Zum LTR-5CSRE gehört ein PTC-1000-Fühler. Der DR1 ist für PTC- und NTC-Fühler beschrieben. Der Eliwell IDNext 971 GER P NTC hat zwei Analogeingänge für NTC-, PTC- und Pt1000-Fühler.
Welche Maße spielen beim Einbau eine Rolle?
Für den DR1 werden B/T 60/77/35 mm und ein Ausschnitt B 71/29 mm genannt. Beim Eliwell-Regler misst die Frontseite 80,5 x 34,5 mm bei 60,5 mm Tiefe. Das Gehäuse des Trockenkühler-Thermostats ist mit 5,5 x 3 x 2,5 cm angegeben.
Für welche Kühler ist der TS RANCO S20026-K50B genannt?
Die Produktbeschreibung nennt Zapfanlagen LINDR sowie Theken-Flash-Kühler und CWP-Kühler. Diese Gerätebezeichnungen sind daher der relevante Bezugspunkt für die Zuordnung des Modells.
