CO2 Druckminderer
CO2 Druckminderer für Bier- und AFG-Zapfanlagen unterscheiden sich bei Leitungszahl, Druckbereich, Anschluss und Anzeige. Die Übersicht ordnet die genannten Ausführungen und Zubehörteile nach ihrer technischen Bezeichnung.
CO2-Druckminderer nach Aufgabe auswählen
Ein CO2-Druckminderer regelt den Druck in einem CO2-System und bringt den Flaschendruck in den in der Produktbeschreibung genannten Bereich. Für die Auswahl zählen daher Gasart, Leitungszahl, Druckangabe, Anschluss und Manometer. In dieser Kategorie stehen Regler für Bierzapfanlagen und AFG-Systeme sowie Ausführungen für Stickstoff oder Mischgas. Diese Angaben sollten mit den Anschlüssen und dem vorgesehenen System der Zapfanlage abgeglichen werden.
Die Bezeichnung liefert eine erste Orientierung: 3 bar werden bei mehreren Bierreglern genannt, 7 bar bei AFG-Ausführungen. Ein- und zweileitige Modelle unterscheiden die Zahl der Leitungen. Bei einigen Artikeln kommen Druckanzeigen, ein Absperrhahn oder ein Ventil hinzu; andere Einträge sind Manometer, Dichtungen, Verbindungsstücke oder Absperrventile. So lässt sich ein Regler von passendem Zubehör unterscheiden.
Leitungszahl: ein- oder zweileitig
Eine Leitung für klar benannte Ausführungen

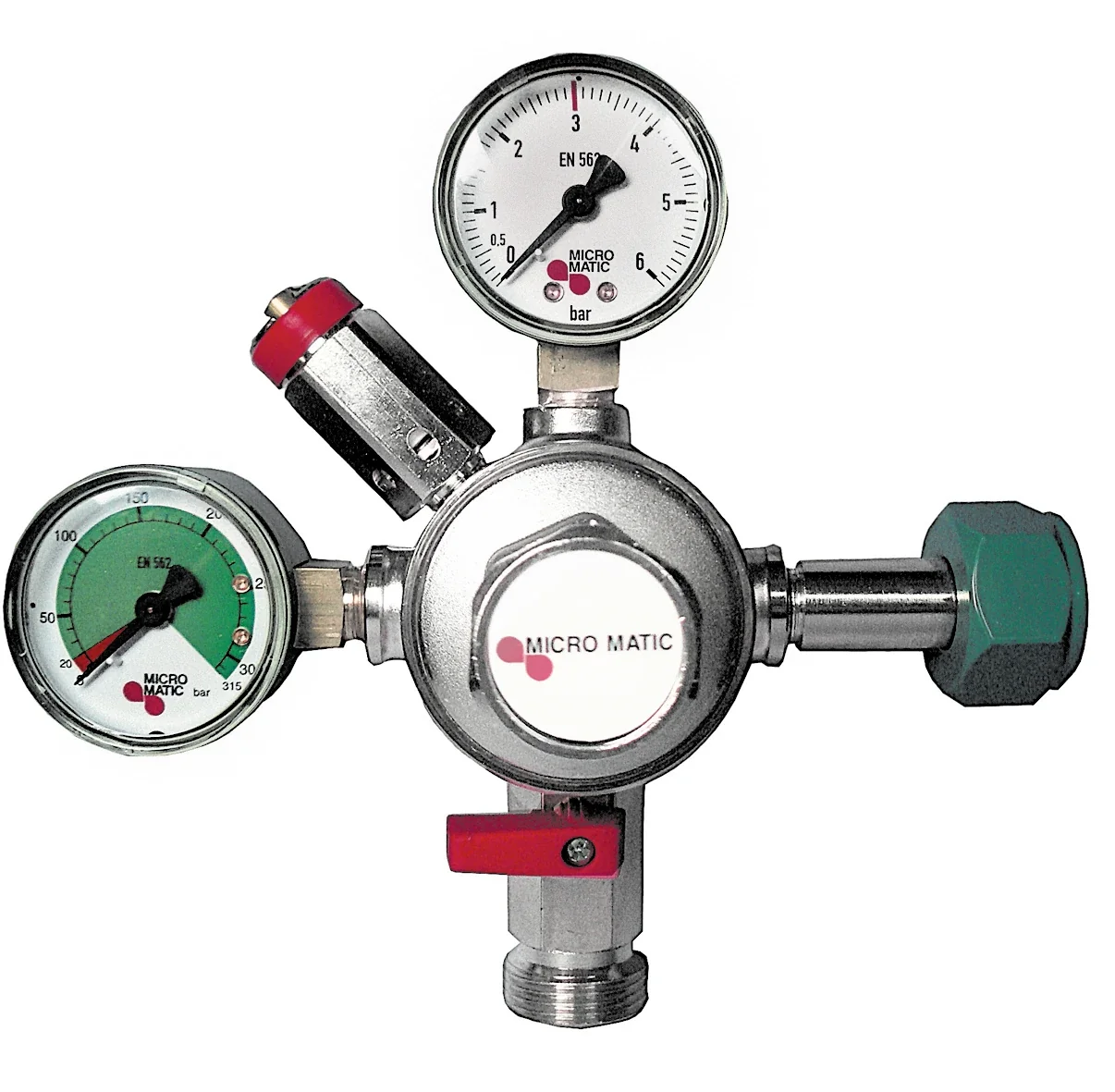

Der CO2-Druckminderer für eine Bierzapfanlage mit 3 bar und einer Leitung ist als eigene Ausführung aufgeführt. Der Zwischendruckregler für Bierzapfanlagen ist ebenfalls mit 3 bar und einer Leitung bezeichnet. Beim Micro-Matic-Regler stehen maximal 3 bar, ein Anschluss rechts und ein Auslass AG 3/4 Zoll in der Produktbeschreibung. Für AFG-Systeme gibt es einleitige CO2-Regler mit 7 bar; die Varianten unterscheiden sich unter anderem beim Anschluss.
Zwei Leitungen für zweileitige Modelle

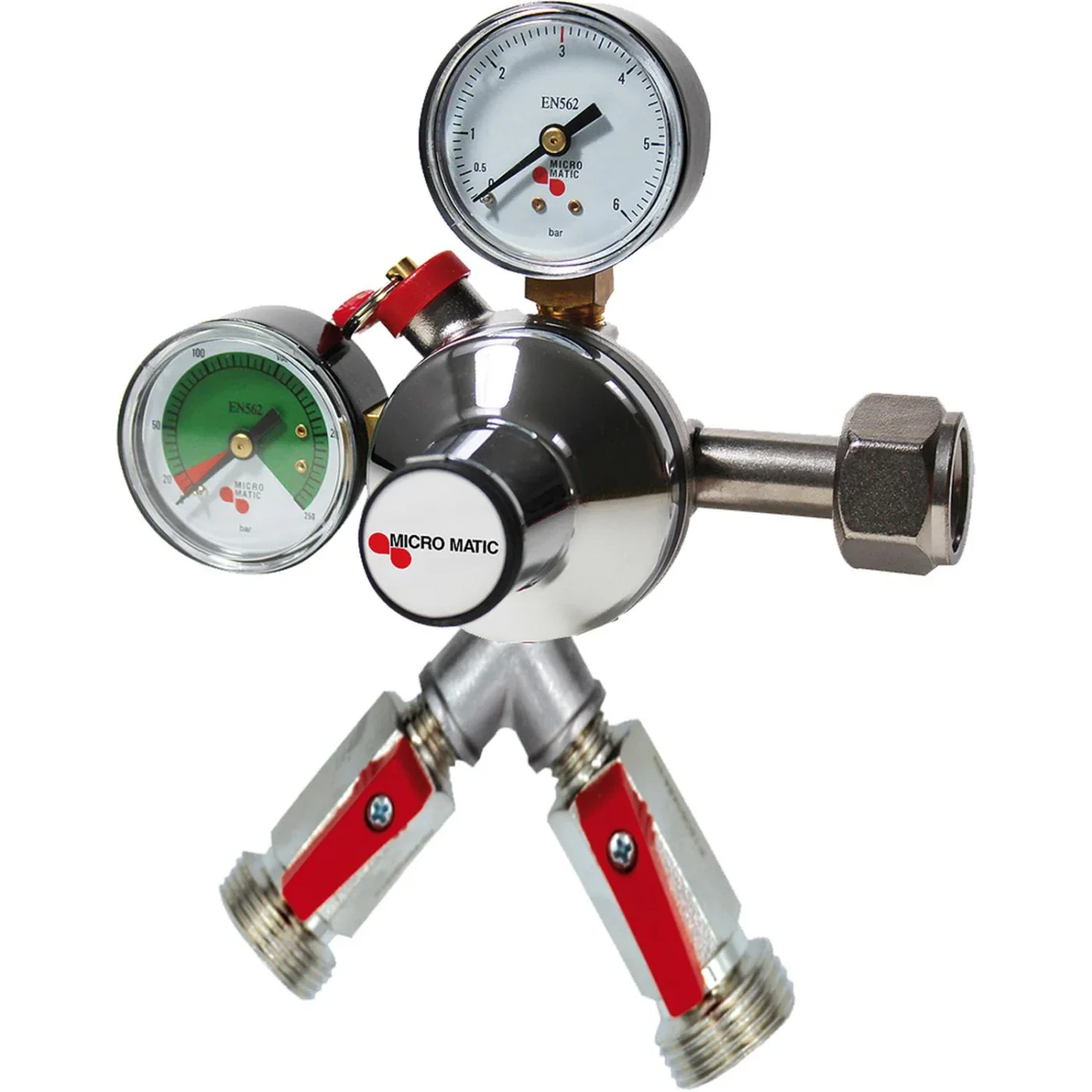

Die zweileitige Bierausführung ist mit 3 bar und einem 2-Leitungs-System benannt. Das Micro-Matic-Modell mit zwei Leitungen nennt nickelbeschichtetes Messing, einen Druckbereich von 0-6/3 bar und ein Manometer bis 0-250 bar. Bei diesem Artikel sind Gummitülle und Mutter laut Produktkarte nicht enthalten. Die Leitungszahl sollte deshalb vor dem Anschluss an die vorhandene Zapfanlage mit der gewünschten Geräteausführung verglichen werden.
Arbeitsdruck: 3 bar, 7 bar und AFG
Die 3-bar-Ausführungen decken mehrere Bezeichnungen ab: CO2-Regler für Bier mit einer oder zwei Leitungen, ein Zwischendruckregler für Bierzapfanlagen, der Micro-Matic-Regler sowie ein Zwischendruckregler für CO2, N2 und Mischgas. Letzterer ist einleitig, aus Messing vernickelt und nennt seitlich 5/8 Zoll sowie unten 3/4 Zoll als Anschlüsse.

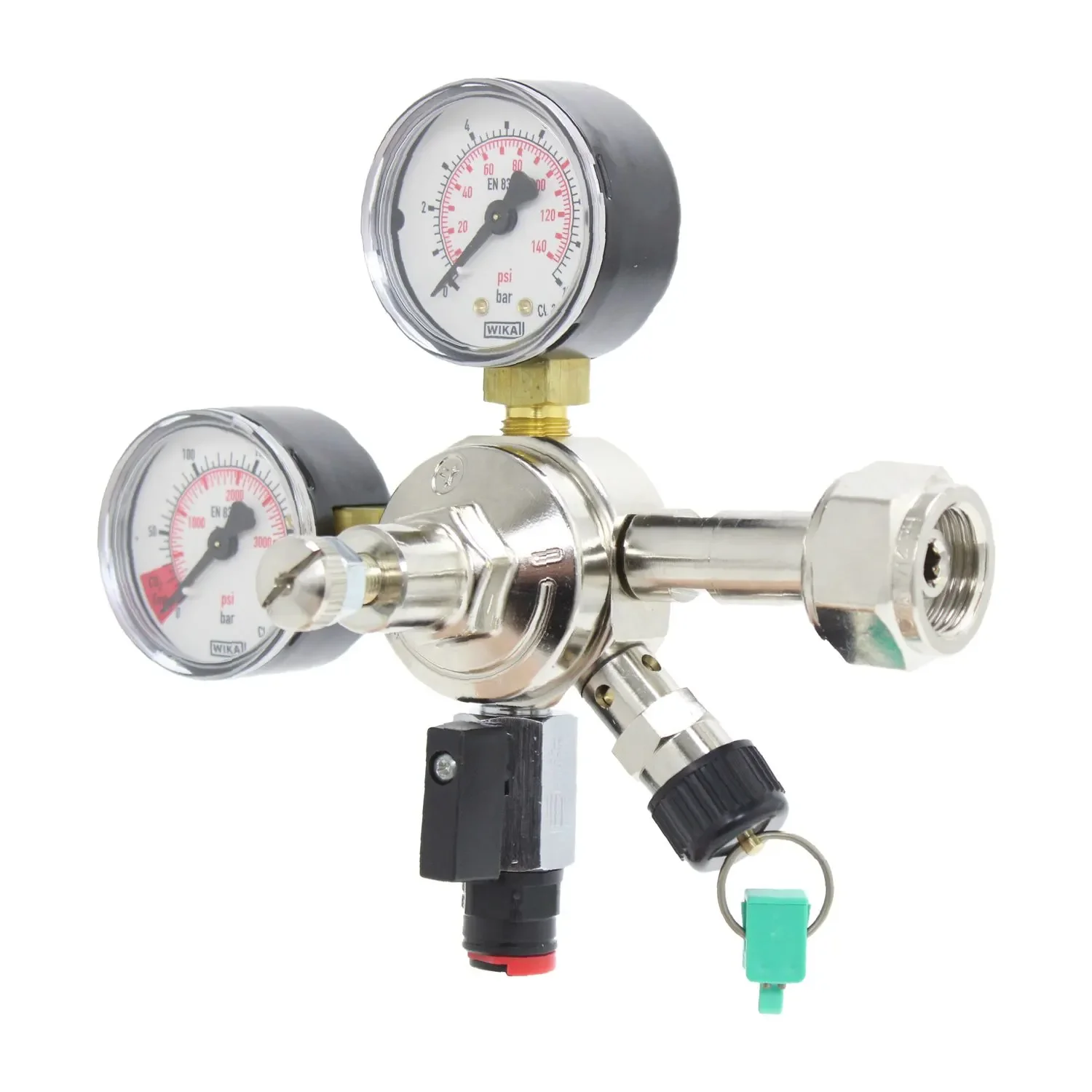

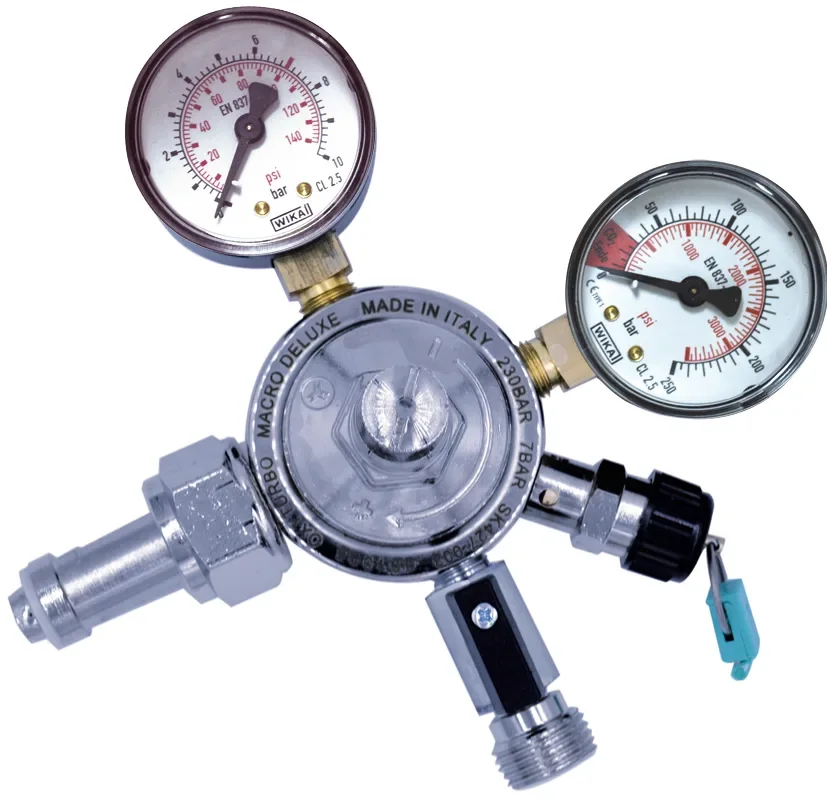

Bei AFG werden 7 bar genannt. Die Varianten 1484 und 1483 sind einleitige CO2-Druckminderer für AFG; bei der Ausführung 1484 nennt die Produktkarte einen Anschluss rechts, einen Ausgang AG 1/2 Zoll oder John Guest 8 mm und ein Flascheninhaltsmanometer mit 0-250 bar. Der AFG-Regler 9305 führt ebenfalls 7 bar, einen Anschluss rechts, AG 1/2 Zoll und 0-250 bar.
Der Regler mit zwei Druckanzeigen nennt getrennte Bereiche für Bier und AFG: 3 bar für Bier und 7 bar für Erfrischungsgetränke. Diese Anzeige unterscheidet sich damit von einem einzelnen Arbeitsmanometer. Für die Auswahl sollte die Druckangabe der Zapfanlage mit der Druckangabe des Artikels übereinstimmen.
Anschlüsse und Manometer vergleichen
Bei den AFG-Reglern stehen unterschiedliche Anschlussangaben im Vordergrund. Die Ausführung 1484 nennt rechts einen Ausgang AG 1/2 Zoll oder John Guest 8 mm; die separate Variante 1483 ist in der Produktbezeichnung mit John Guest 8 mm geführt. Beim AFG-Regler 9305 wird AG 1/2 Zoll genannt. Der Micro-Matic-Regler hat einen Auslass AG 3/4 Zoll. Beim Zwischendruckregler für CO2, N2 und Mischgas sind seitlicher 5/8-Zoll- und unterer 3/4-Zoll-Anschluss aufgeführt.

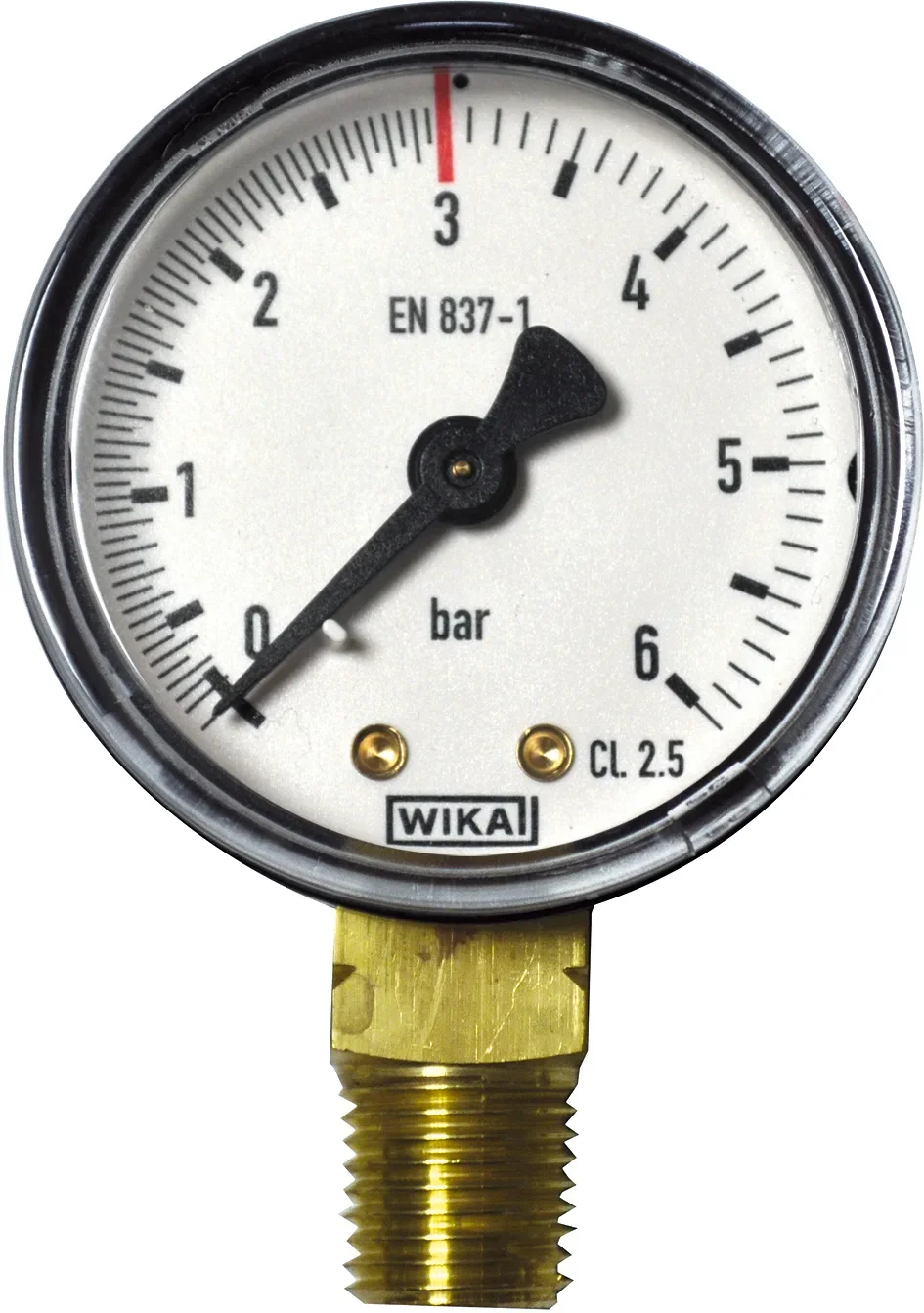

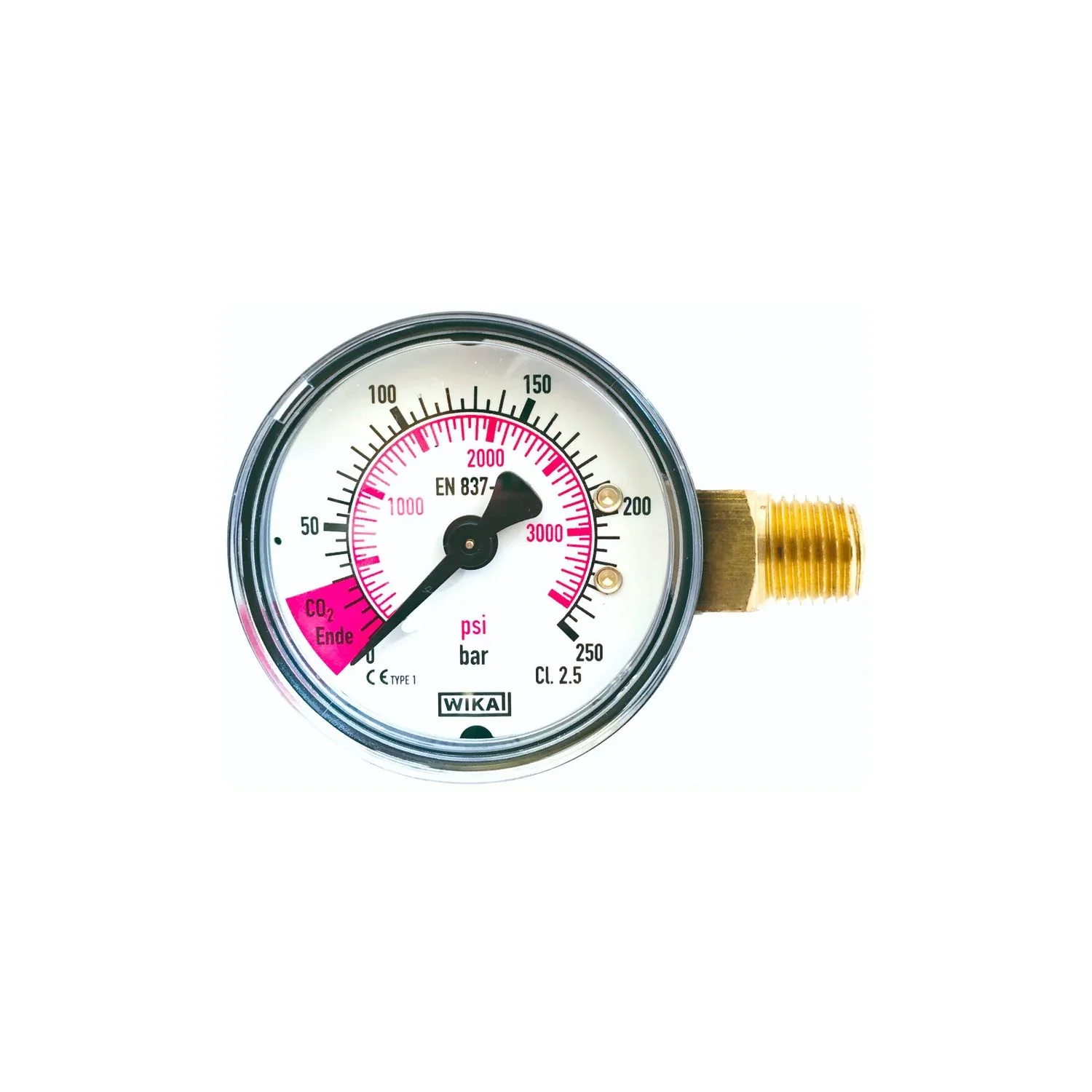

Auch die Anzeigen haben verschiedene Aufgaben. Der 3-bar-CO2-Regler für Bier nennt ein Manometer von 0-250 bar und ein weiteres von 0-6 bar. Das Arbeitsmanometer 9179 ist mit 0-6/3 bar, 1/4-Zoll-Anschluss mit AG und Eingang bei 6 Uhr bezeichnet. Das Inhaltsmanometer 23334 hat einen roten Bereich für das CO2-Ende. Die Begriffe Flascheninhaltsmanometer und Arbeitsmanometer helfen dabei, die Anzeige für den Flascheninhalt von der Anzeige des Arbeitsdrucks zu trennen.
Drei Produktbeispiele mit unterschiedlichen Merkmalen
Die folgenden drei Karten zeigen die wichtigsten Auswahlachsen direkt an den jeweiligen Produktbezeichnungen. Jede Karte führt zum exakt zugehörigen Artikel.

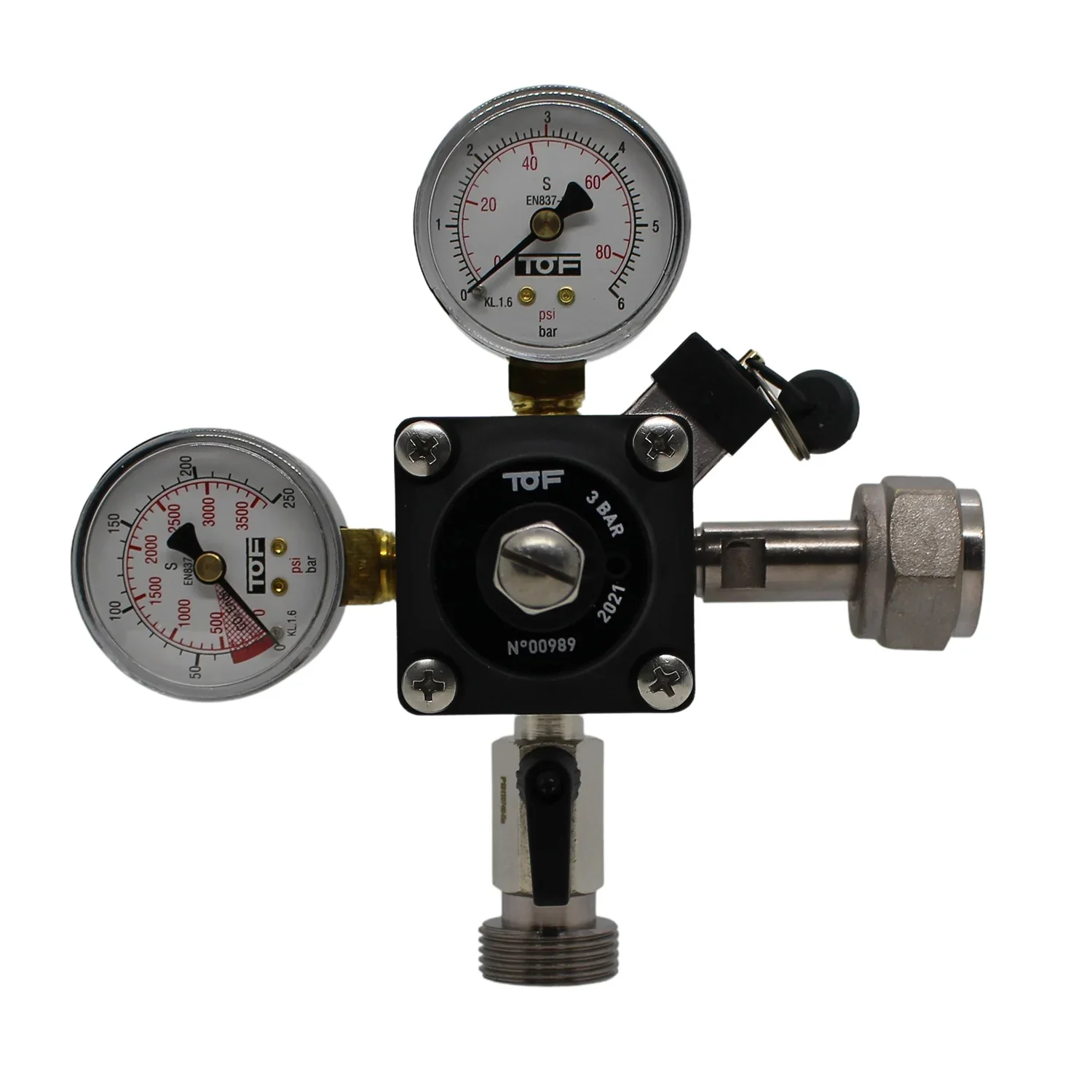

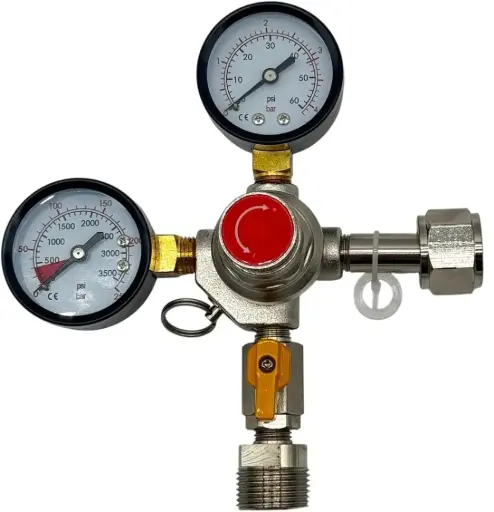

Bierzapfanlage, 3 bar, 1-leitig
Die Produktkarte nennt Metallausführung, Manometer 0-250 und 0-6 bar sowie Absperrhahn und Ventil.

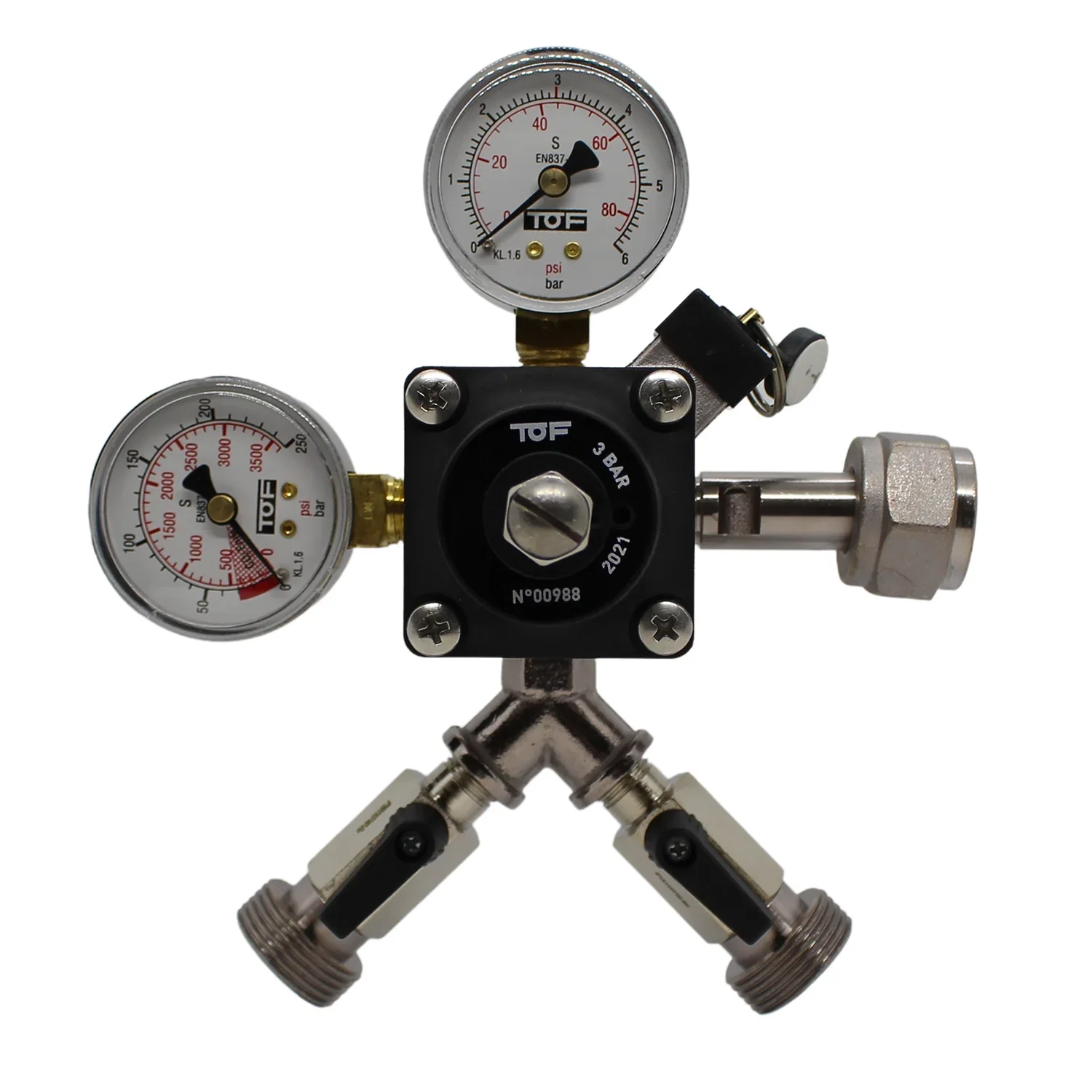

Bierzapfanlage, 3 bar, 2-leitig
Hier sind 3 bar, das 2-Leitungs-System, eine Metallausführung und der Anschluss an CO2-Flaschen genannt.

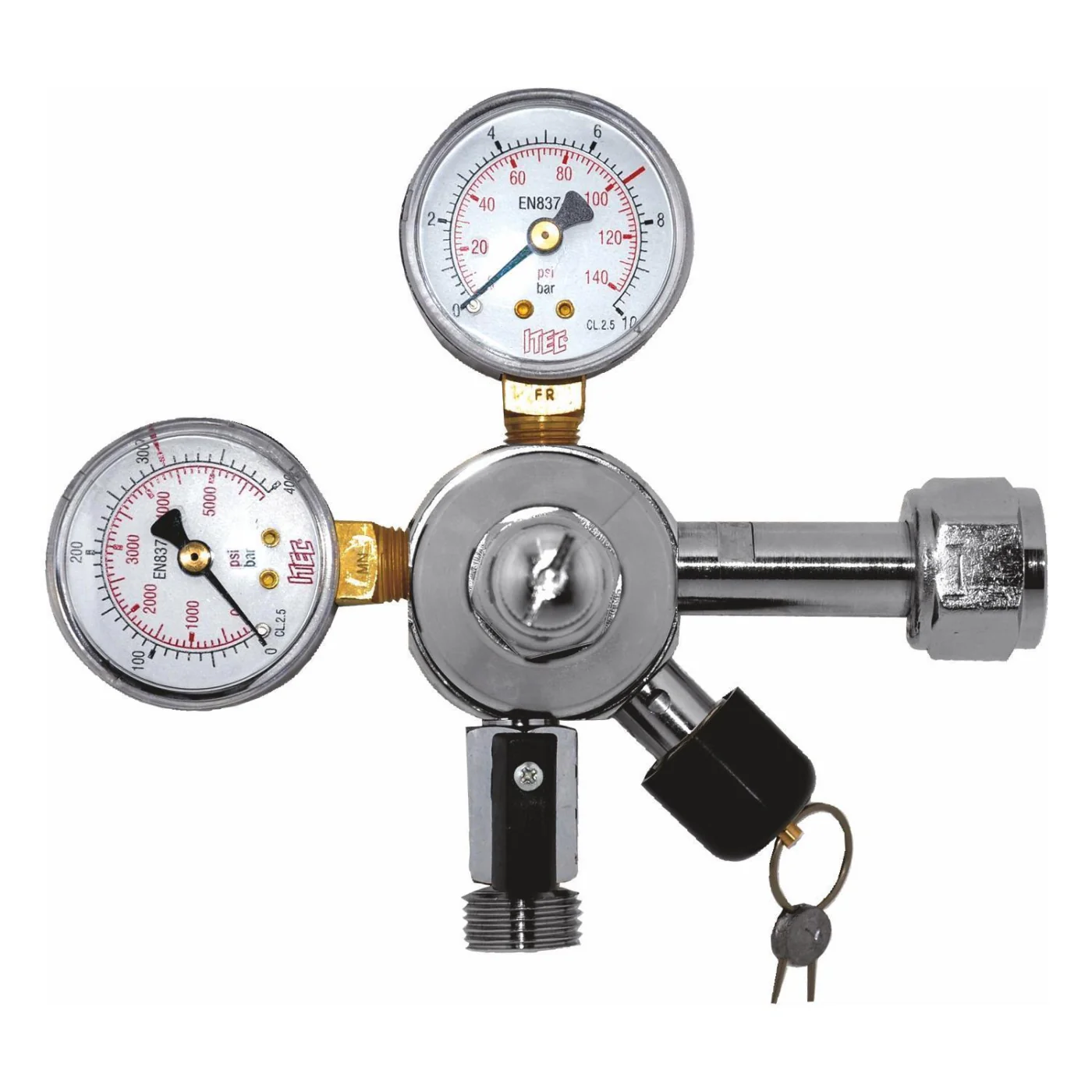

AFG, 7 bar, 1-leitig
Genannt werden Anschluss rechts, AG 1/2 Zoll oder John Guest 8 mm und ein Flascheninhaltsmanometer 0-250 bar.

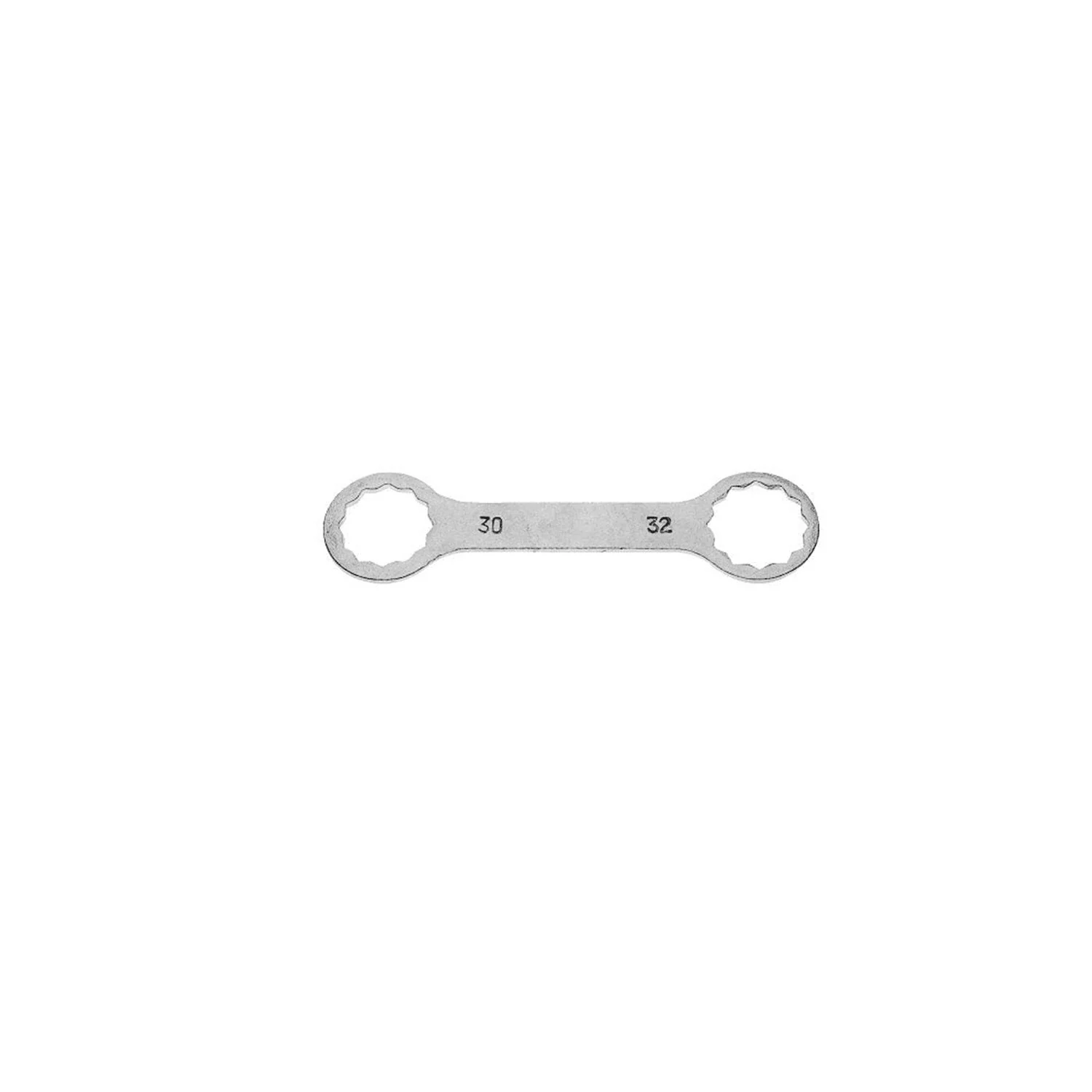

Als Werkzeug ergänzt der CO2-Schlüssel die Reglerauswahl: Die Produktkarte nennt 30 mm Schlüsselweite für CO2, 32 mm für Stickstoff und eine Vernickelung.
Zubehör für Druckregler und CO2-Leitungen
Neben vollständigen Druckminderern enthält die Kategorie Bauteile für Absperrung, Anzeige, Abdichtung und Verbindung. Die Unterschiede liegen hier vor allem in Leitungszahl, Maßangabe und Anschluss.
Absperrventile

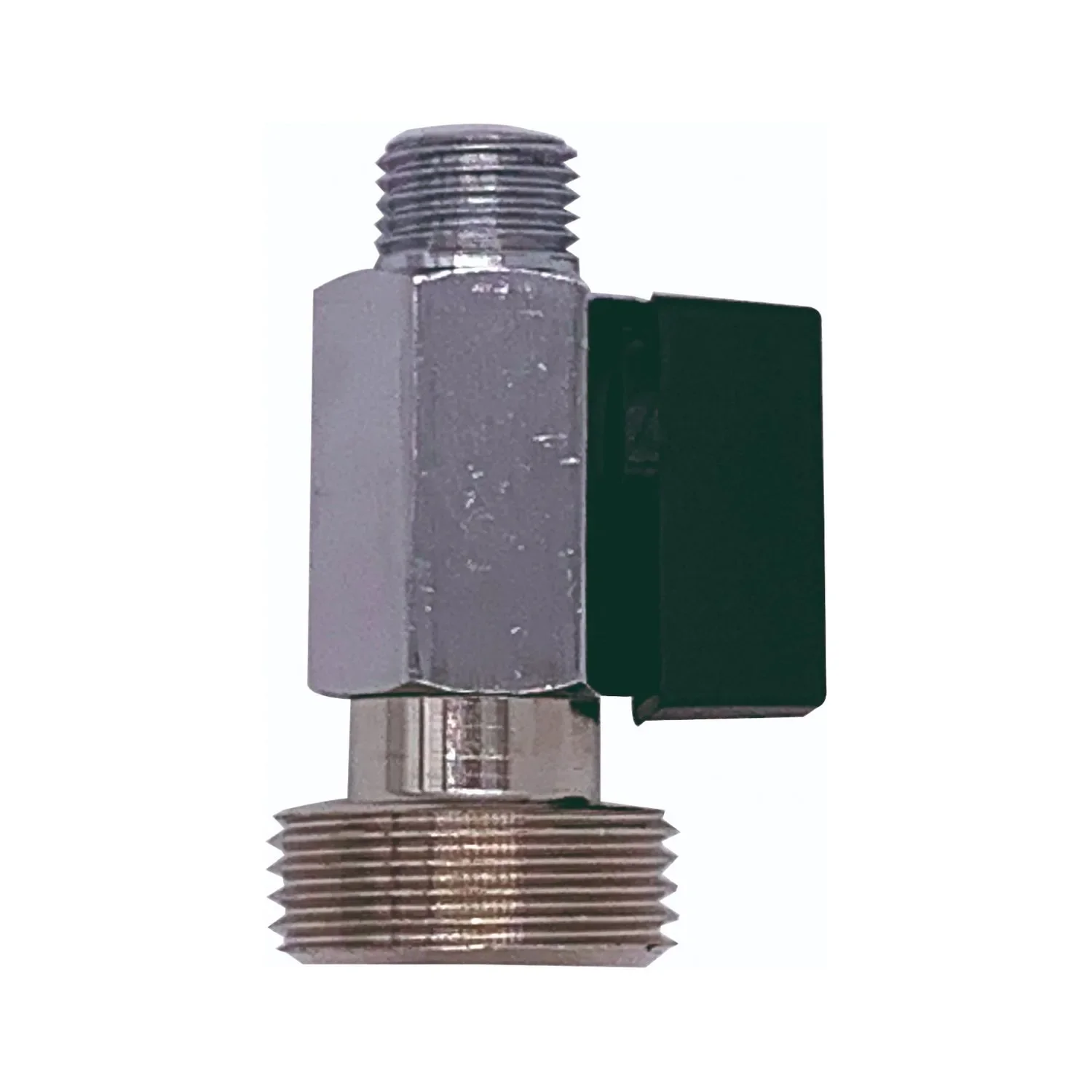

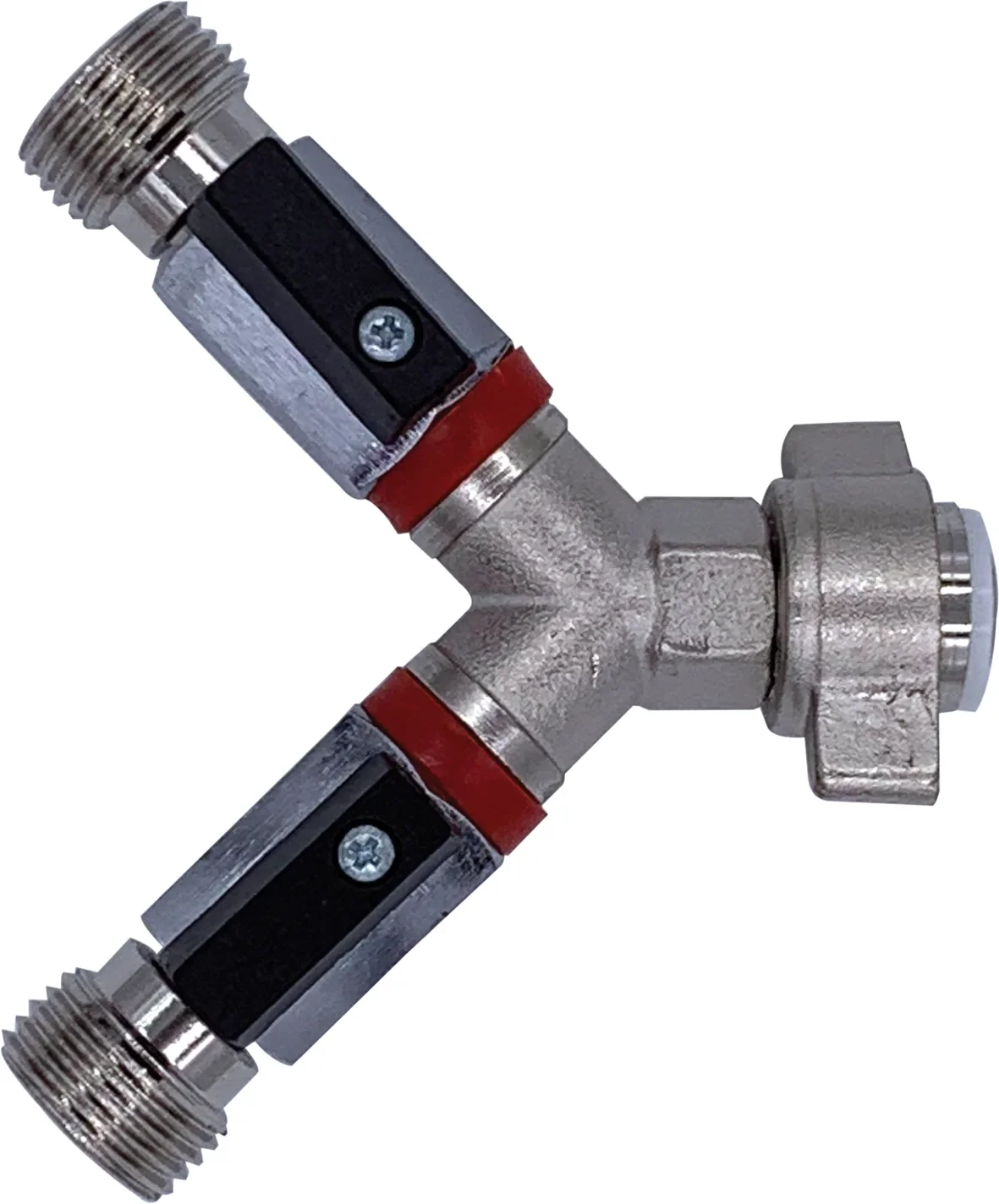

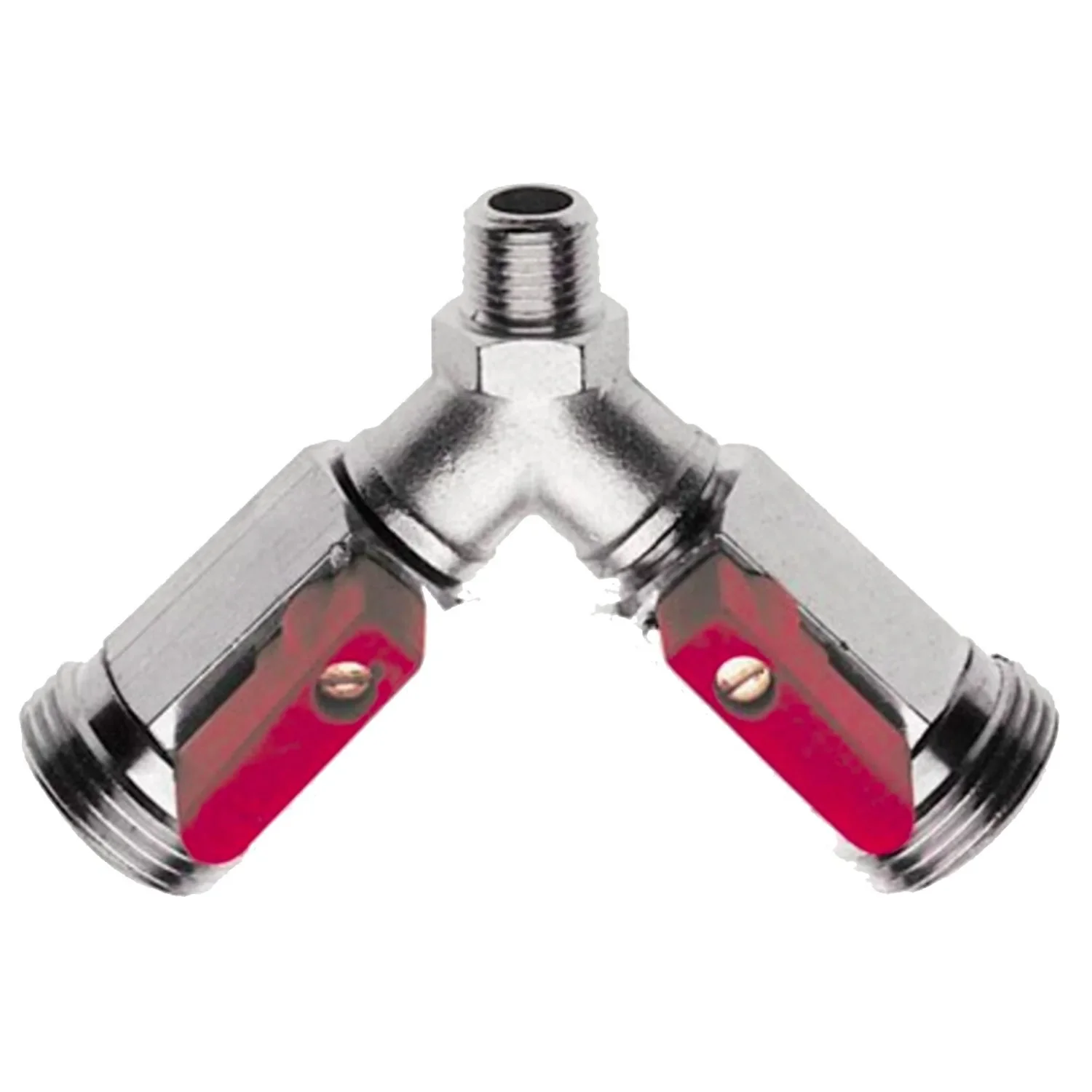

Das Absperrventil 9493 ist einleitig und für CO2- oder Stickstoff-Druckminderer sowie Zwischendruckregler benannt. Der Absperrhahn 23538 ist zweileitig geführt. Die Leitungszahl ist beim Ergänzen des Reglers das entscheidende Merkmal.
Dichtungen

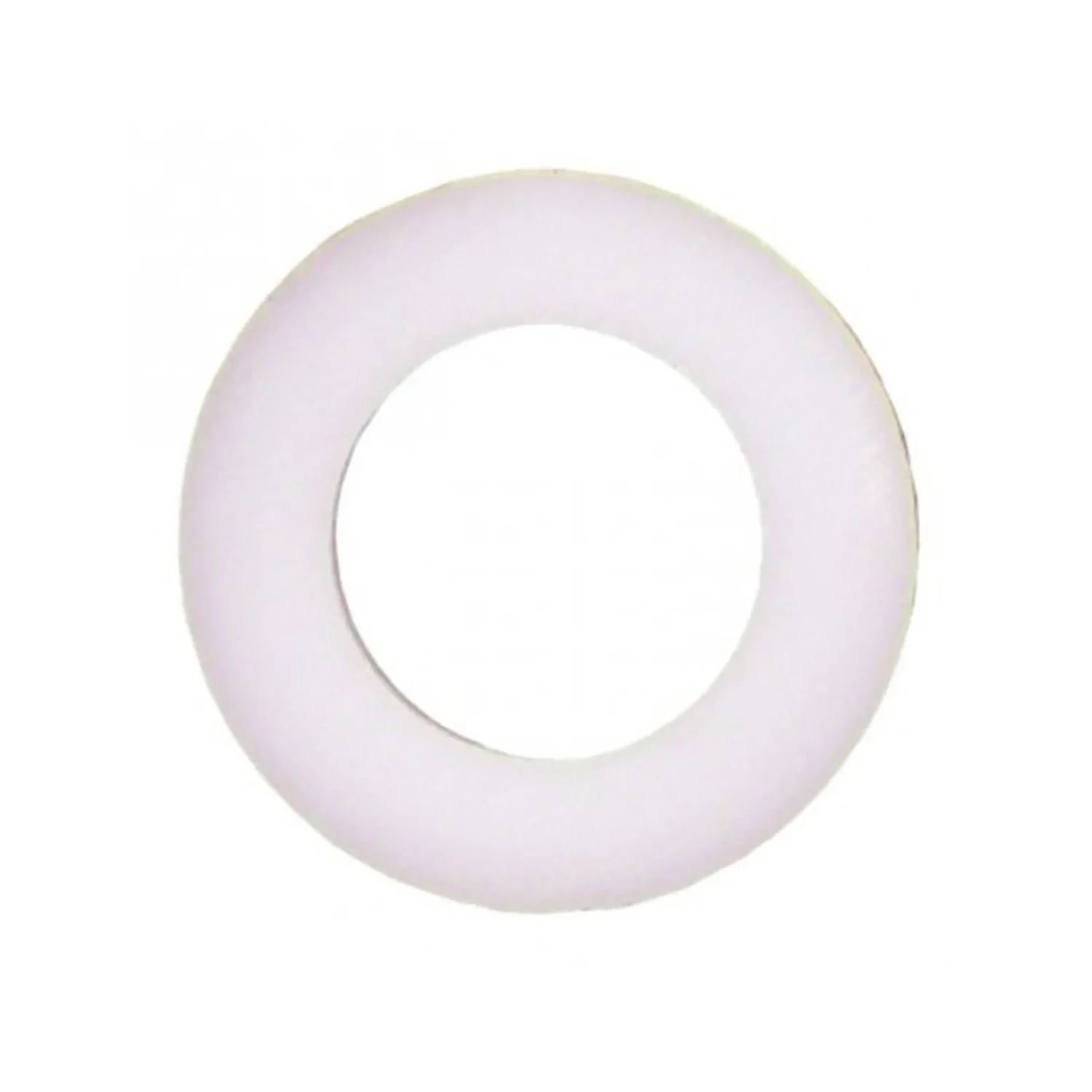

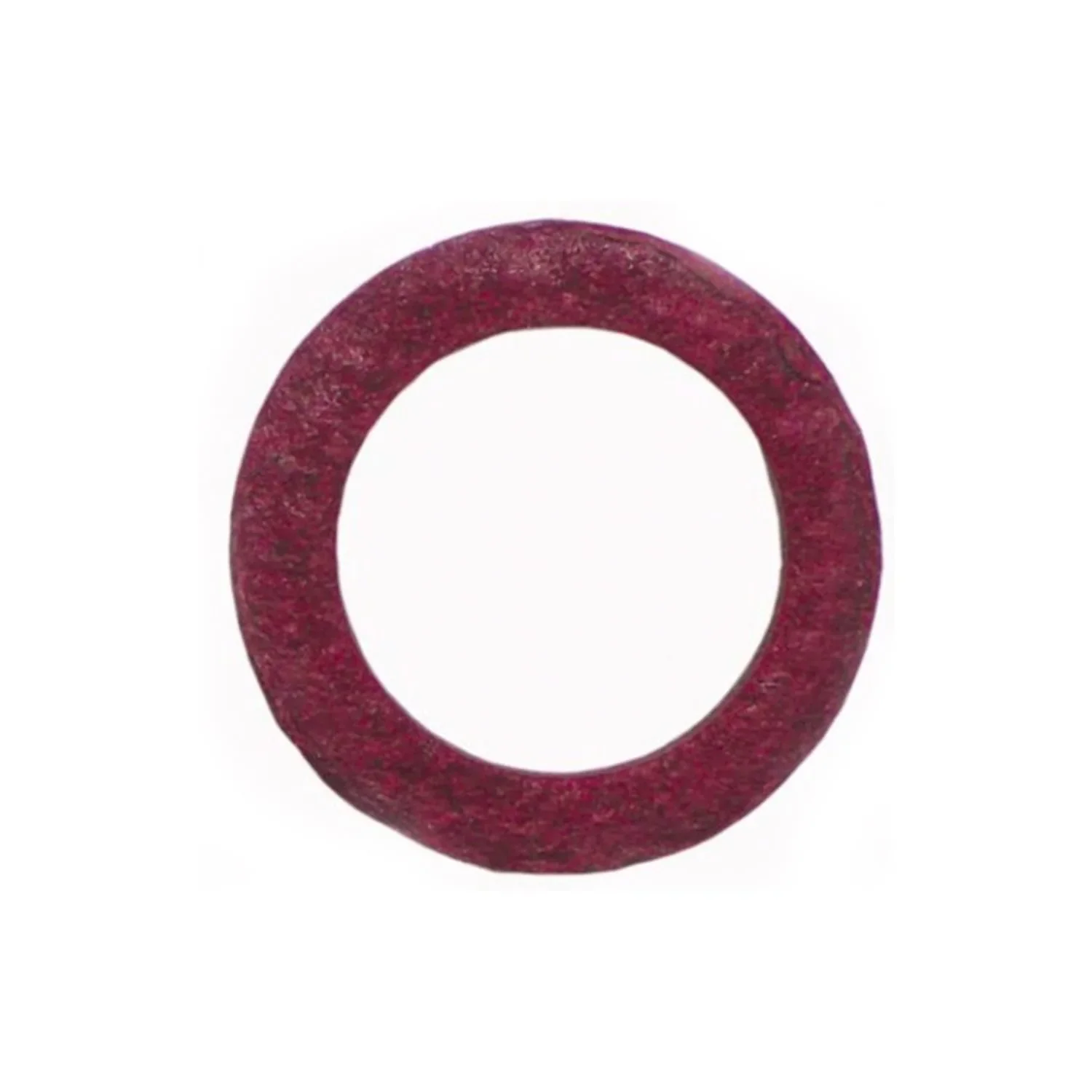

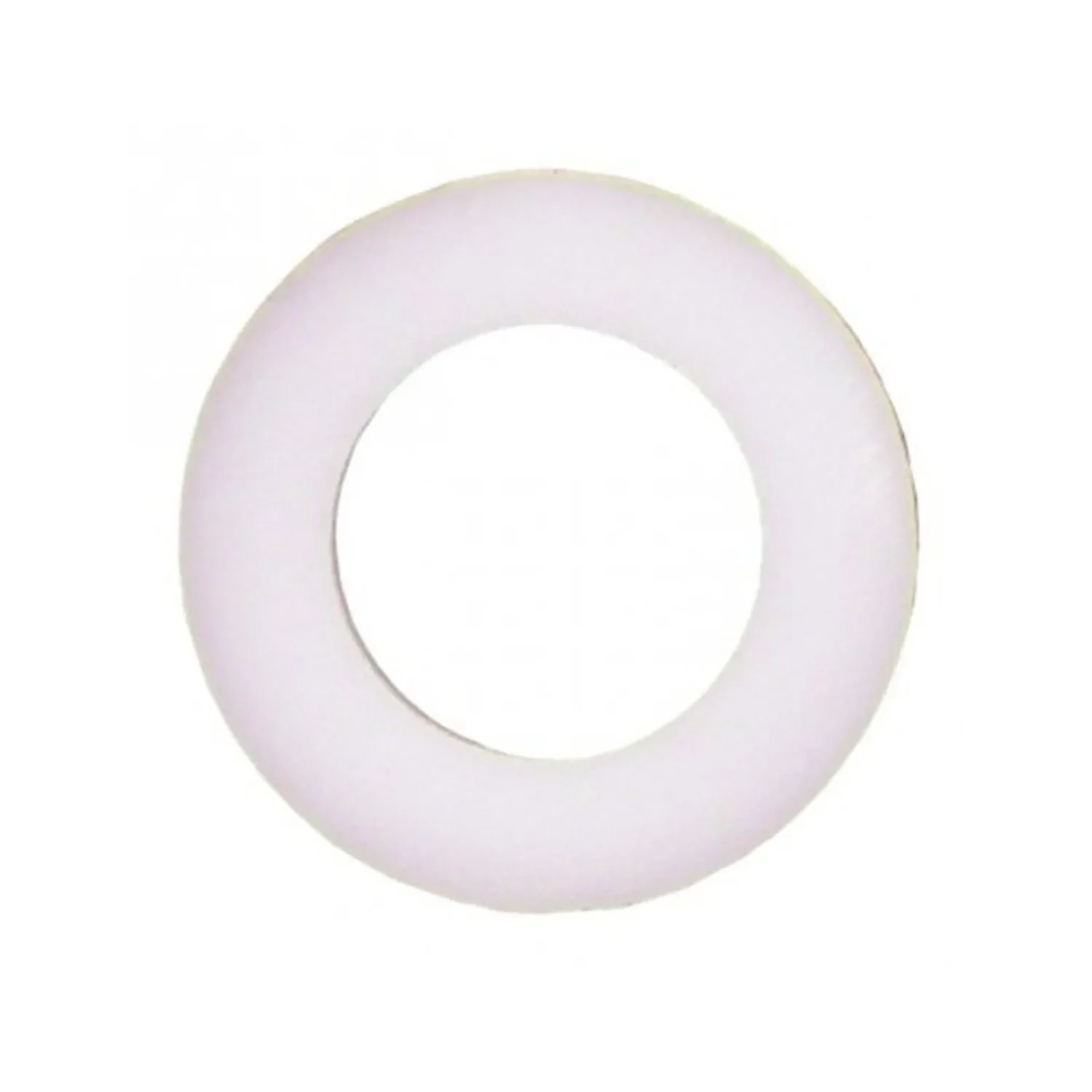

Die Dichtung 23339 ist mit 11,8 x 18 x 3,7 mm und Polyamid bezeichnet. Der Vulkanfiberring 9210 nennt 12 x 18 x 3 mm und ist für CO2-Druckminderer oder Hochdruckschlauch aufgeführt. Die Maße sind nicht identisch.
Verbindungen

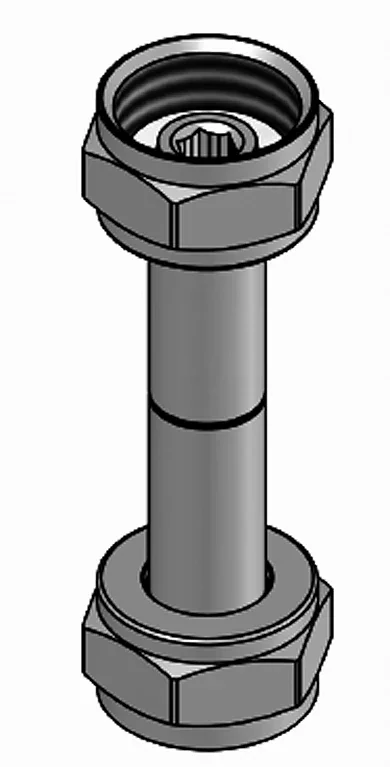

Das Verbindungsstück 22018 ist für Zwischendruckregler aufgeführt und enthält 2 x 5/8-Zoll-Sechskantmuttern. Der Zwischendruckregler 9213 wird dagegen ohne Tüllen und Muttern beschrieben. Diese Angaben trennen Bauteil und Lieferumfang.
Gasarten: CO2, Stickstoff und Mischgas

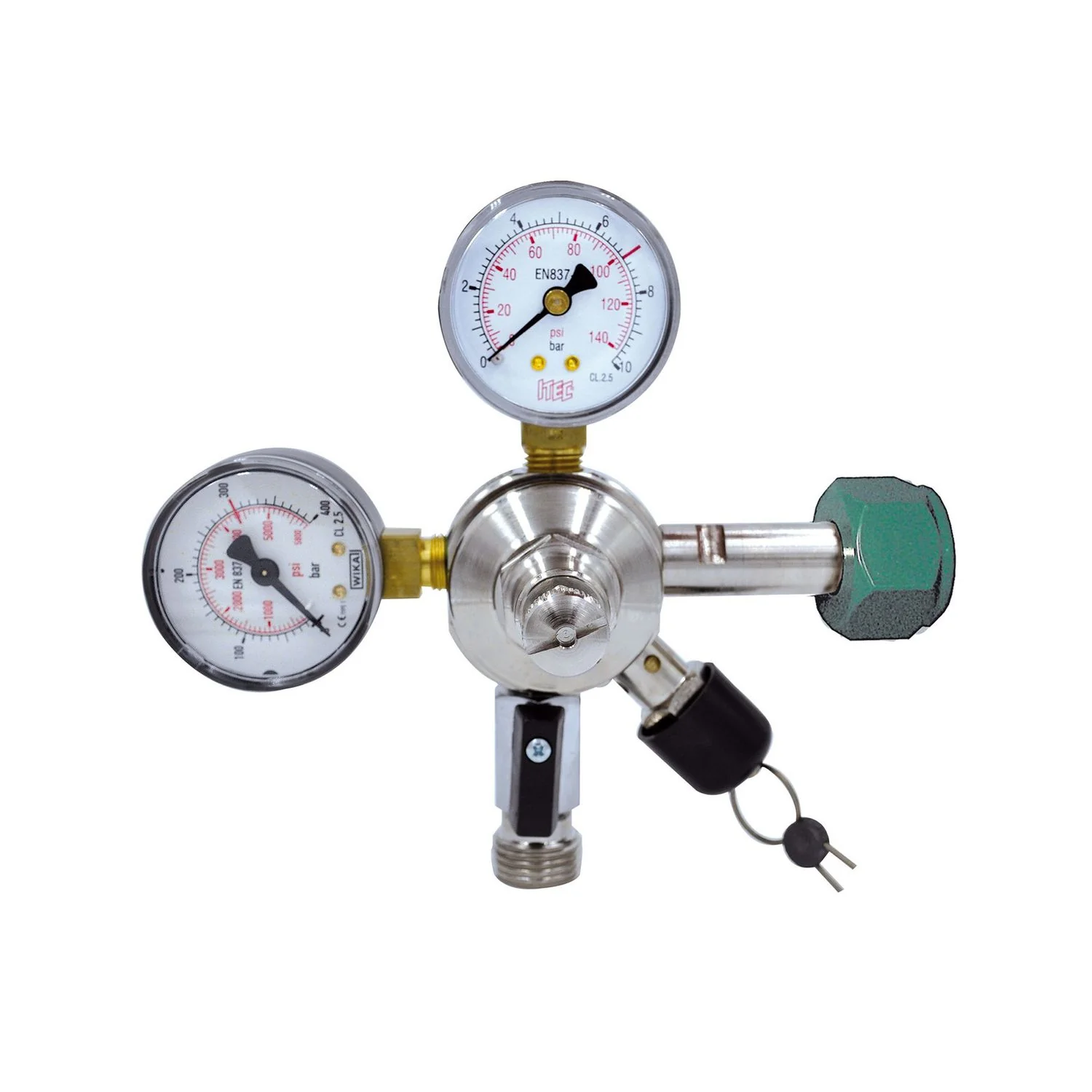

Neben CO2 führen die Produktnamen auch Stickstoff N2. Der einleitige N2-Druckminderer mit 3 bar nennt eine Flascheninhaltsanzeige und einen fettfreien Kugelabsperrhahn. Die 7-bar-Ausführung ist ebenfalls einleitig; ihre Produktkarte nennt eine Flascheninhaltsanzeige 0-400 bar, einen Kugelabsperrhahn und unterschiedliche Abgänge: bei 3 bar AG 3/4 Zoll, bei 7 bar AG 1/2 Zoll. Eine Tülle ist laut dieser Produktkarte nicht enthalten.

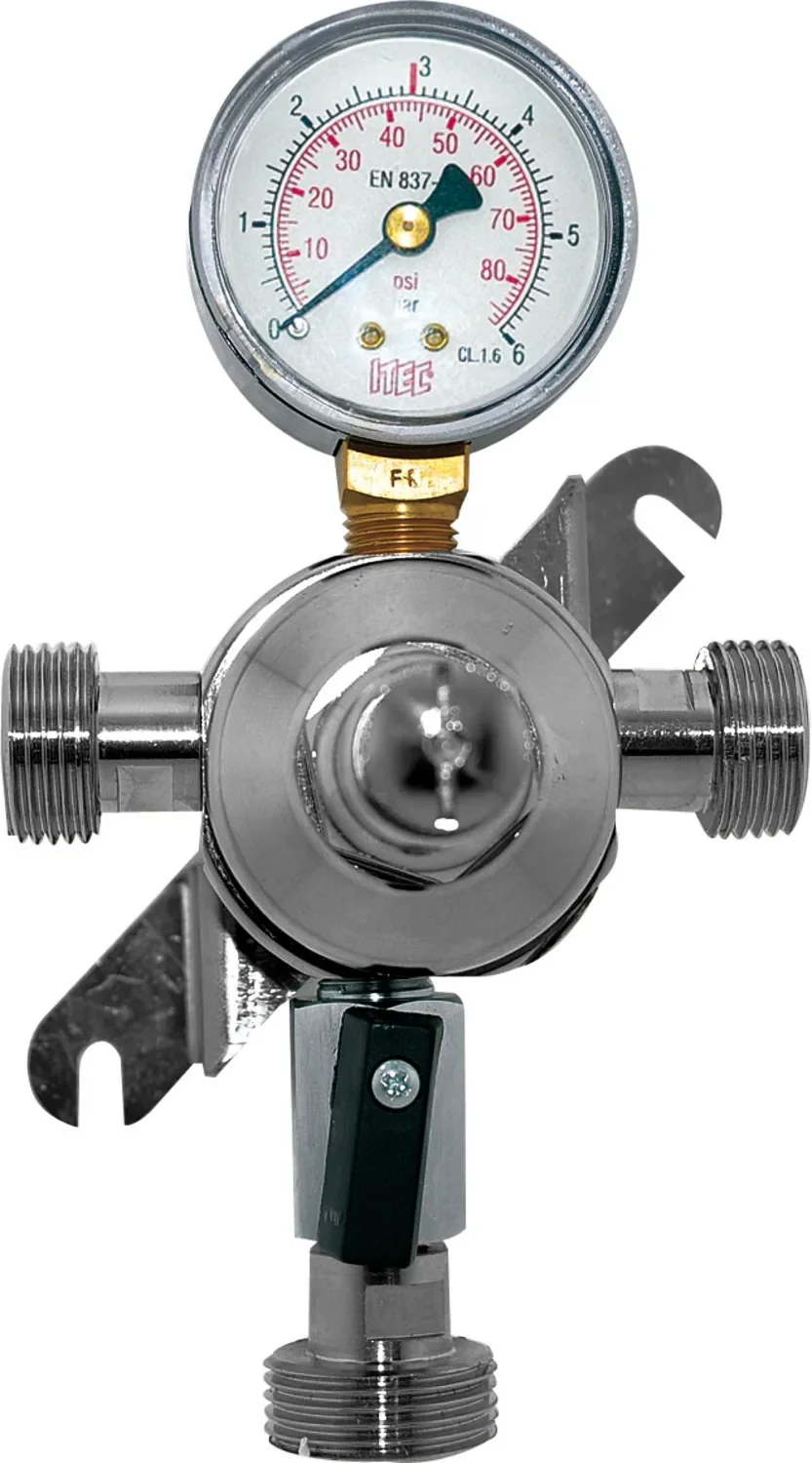

Der Zwischendruckregler 9213 ist ausdrücklich für CO2, N2 und Mischgas für Bier mit 3 bar bezeichnet. Er besteht laut Produktkarte aus vernickeltem Messing, hat einen Kugelabsperrhahn, eine Leitung sowie seitlich 5/8 Zoll und unten 3/4 Zoll. Gasart, Druck und Anschlüsse bilden hier gemeinsam die Auswahlkriterien; ein N2-Regler sollte nicht allein wegen der ähnlichen Bauform als CO2-Ausführung betrachtet werden.
Anschluss und Lieferumfang vor dem Einbau prüfen
Bei einem Austausch oder einer Ergänzung müssen die Anschlussgrößen des Reglers und der angeschlossenen Leitung zusammenpassen. Die Fakten nennen dafür AG 1/2 Zoll, John Guest 8 mm, AG 3/4 Zoll sowie 5/8- und 3/4-Zoll-Anschlüsse. Zusätzlich unterscheiden sich die Angaben zum Lieferumfang: Beim Modell 9213 fehlen Tüllen und Muttern, beim Micro-Matic-Modell 9311 Gummitülle und Mutter, beim N2-Modell mit 7 bar die Tülle.
Für die Anzeige ist die Funktion ebenfalls zu beachten. Ein Flascheninhaltsmanometer, das Arbeitsmanometer 9179 und das Inhaltsmanometer mit rotem Bereich für das CO2-Ende beschreiben unterschiedliche Messaufgaben. Bei der Ersatzteilwahl helfen deshalb Artikelbezeichnung, Druckbereich, Anschluss und Maßangabe zusammen. Die beiden Dichtungen mit 11,8 x 18 x 3,7 mm beziehungsweise 12 x 18 x 3 mm sind dafür klar getrennte Varianten.
Weitere Bereiche rund um das Bierzapfen
Die CO2-Druckregelung steht im Bereich Bierzapfen neben Flaschen, Leitungen, Kühlung und Zapfanlagen. Die folgenden Nachbarkategorien ordnen diese Themen separat:
Häufige Fragen zu CO2-Druckminderern
Welche Ausführung ist mit 3 bar für eine Bier-Zapfanlage benannt?
Die Produktliste nennt ein CO2-Modell für Bier mit 3 bar und einer Leitung sowie eine zweileitige Variante mit 3 bar. Die Leitungszahl ist damit das erste Unterscheidungsmerkmal; Druckbereich und Anschlüsse müssen zusätzlich zur Zapfanlage passen.
Was unterscheidet die 3-bar- von der 7-bar-Ausführung?
Mehrere CO2-Regler für Bier sind mit 3 bar bezeichnet. Die AFG-Ausführungen 1484, 1483 und 9305 tragen 7 bar. Der Regler mit zwei Druckanzeigen führt 3 bar für Bier und 7 bar für AFG beziehungsweise Erfrischungsgetränke.
Welche Anschlussangaben stehen bei den AFG-Reglern?
Beim Modell 1484 sind rechts ein Ausgang AG 1/2 Zoll oder John Guest 8 mm genannt. Die Variante 1483 ist in der Bezeichnung mit John Guest 8 mm geführt. Beim Modell 9305 steht AG 1/2 Zoll als Abgang.
Woran lassen sich Flascheninhalt und Arbeitsdruck unterscheiden?
Beim 3-bar-CO2-Regler für Bier werden ein Manometer 0-250 bar und ein weiteres von 0-6 bar genannt. Das Inhaltsmanometer 23334 führt einen roten Bereich für das CO2-Ende, während das Arbeitsmanometer 9179 mit 0-6/3 bar und 1/4-Zoll-AG bezeichnet ist.
Welche Maße und Materialien haben die genannten Dichtungen?
Die Dichtung 23339 ist mit 11,8 x 18 x 3,7 mm und Polyamid angegeben. Der Vulkanfiberring 9210 nennt 12 x 18 x 3 mm und Vulkanfiber. Die unterschiedlichen Maße und Materialien kennzeichnen zwei getrennte Varianten.
Sind Tüllen und Muttern bei den Zwischendruckreglern enthalten?
Beim Zwischendruckregler 9213 sind Tüllen und Muttern ausdrücklich nicht enthalten. Das Verbindungsstück 22018 wird mit 2 x 5/8-Zoll-Sechskantmuttern beschrieben. Beim N2-Regler mit 7 bar ist die Tülle ebenfalls nicht im Lieferumfang genannt; beim Micro-Matic-Modell 9311 fehlen Gummitülle und Mutter.
