Stecksystem für Wasserhahn und Schlauch
Das Stecksystem verbindet Wasserhahn, Gartenschlauch und Zubehör über Hahnanschlüsse, Schnellkupplungen und Verbinder. Wählen Sie nach 1/2, 3/4 oder 1 Zoll, nach Wasserstop oder ohne Wasserstop und nach der Aufgabe: anschließen, wechseln, reparieren oder verteilen.
Stecksystem nach Aufgabe auswählen
Ein Stecksystem verbindet den Wasserhahn mit einem Schlauch oder einem Gartengerät über passende Steckteile. Der Hahnanschluss sitzt am Gewinde des Wasserhahns, die Schnellkupplung bildet die trennbare Steckstelle, ein Schlauchverbinder verbindet oder repariert Schlauchenden und ein Y-Stück verteilt den Zufluss. Schnellkupplungen erlauben den Wechsel an der Steckstelle ohne Werkzeug; Gewinde, Schlauchmaß und gegebenenfalls eine Schelle müssen trotzdem zur vorhandenen Leitung passen.
Entscheidend sind daher drei Fragen: Welche Größe hat der Anschluss – 1/2, 3/4 oder 1 Zoll? Soll der Durchfluss beim Trennen über einen Wasserstop geschlossen werden? Geht es um einen neuen Hahnanschluss, einen Schlauchwechsel, eine Reparatur oder zwei Abgänge? Die Antwort führt direkt zur passenden Produktgruppe und verhindert, dass ein Verbinder mit einem Hahnanschluss verwechselt wird.
Varianten im Überblick
Die Produkte lassen sich nach ihrer Funktion ordnen.
Hahnanschluss

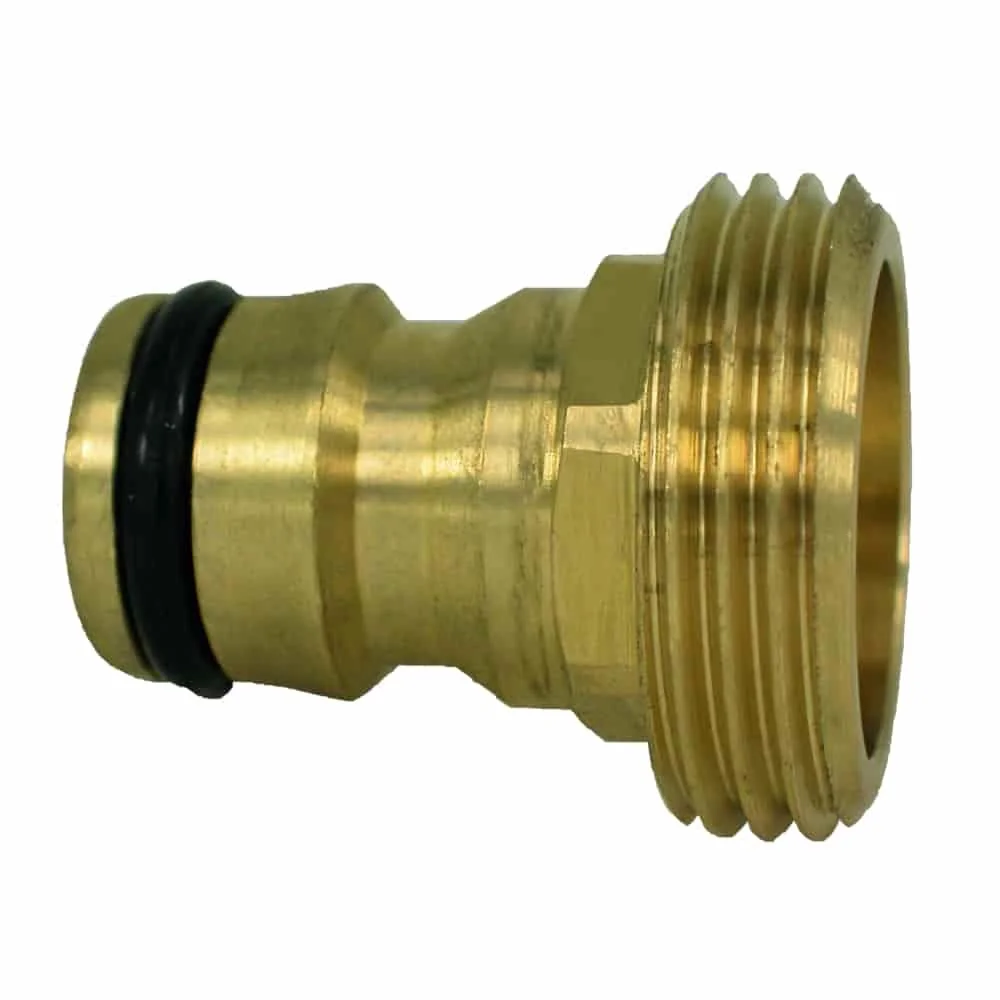

Der Hahnanschluss bildet den Startpunkt am Ventil. In den Produktdaten stehen Messing-Ausführungen mit 1/2- oder 3/4-Zoll-Anschluss; beim Modell mit der Produkt-ID 23952 ist ein Innengewinde genannt. Prüfen Sie daher Gewindeart und Nennmaß am vorhandenen Hahn.
Schnellkupplung
Sie verbindet Schlauch und Gerät an der Steckstelle. Varianten mit Wasserstop und Varianten ohne Wasserstop unterscheiden sich in der Funktion beim Trennen. Eine Kupplung ohne Wasserstop ist in den Produktdaten für ein bestimmtes Schlauchinnenmaß beschrieben; nicht nur die Zollangabe, sondern auch dieses Maß ist zu vergleichen.
Verbinder und Verteiler

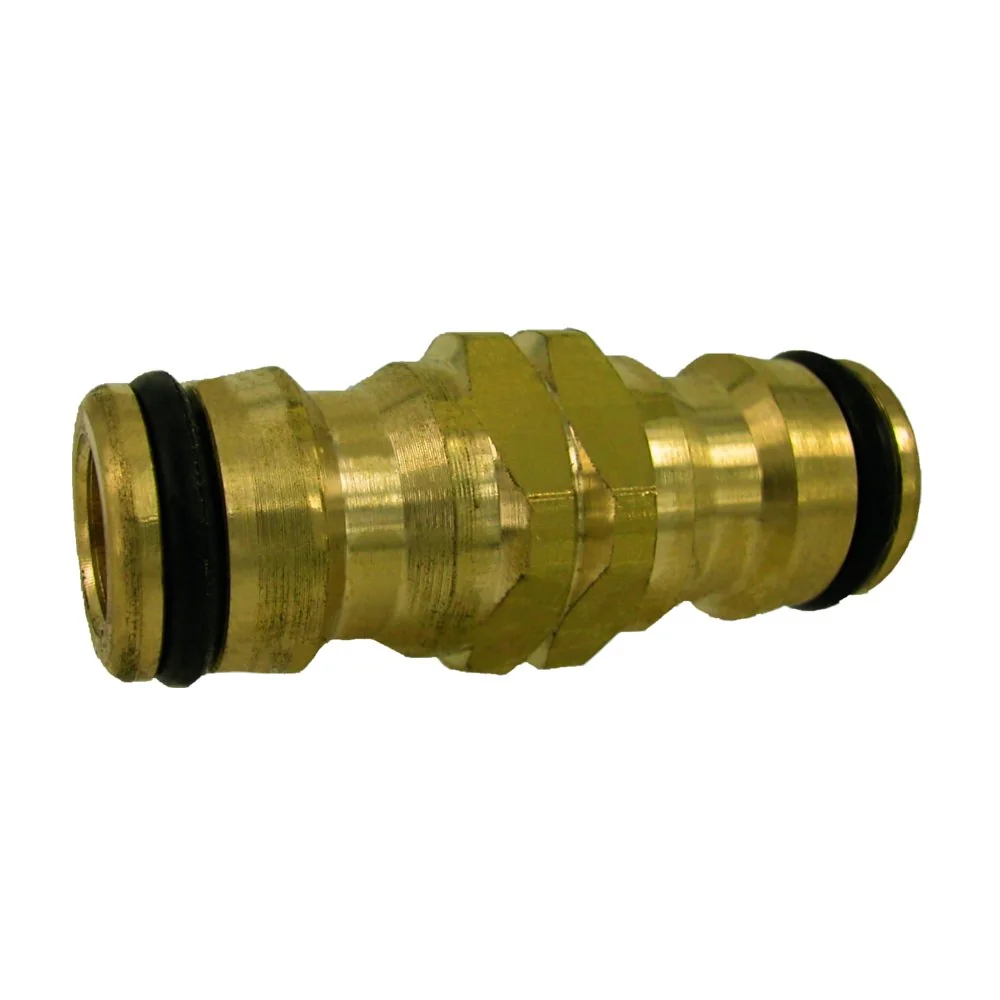

Ein Schlauchverbinder dient zum Verbinden oder Reparieren eines Schlauchs. Das Y-Stück wird als 3-Wege-Ausführung mit Absperrhahn beschrieben und verteilt den Zufluss auf zwei Abgänge. Ein Kupplungsverbinder führt zwei kupplungsbereite Seiten zusammen.
Gewinde, Zollmaß und Schlauchweite

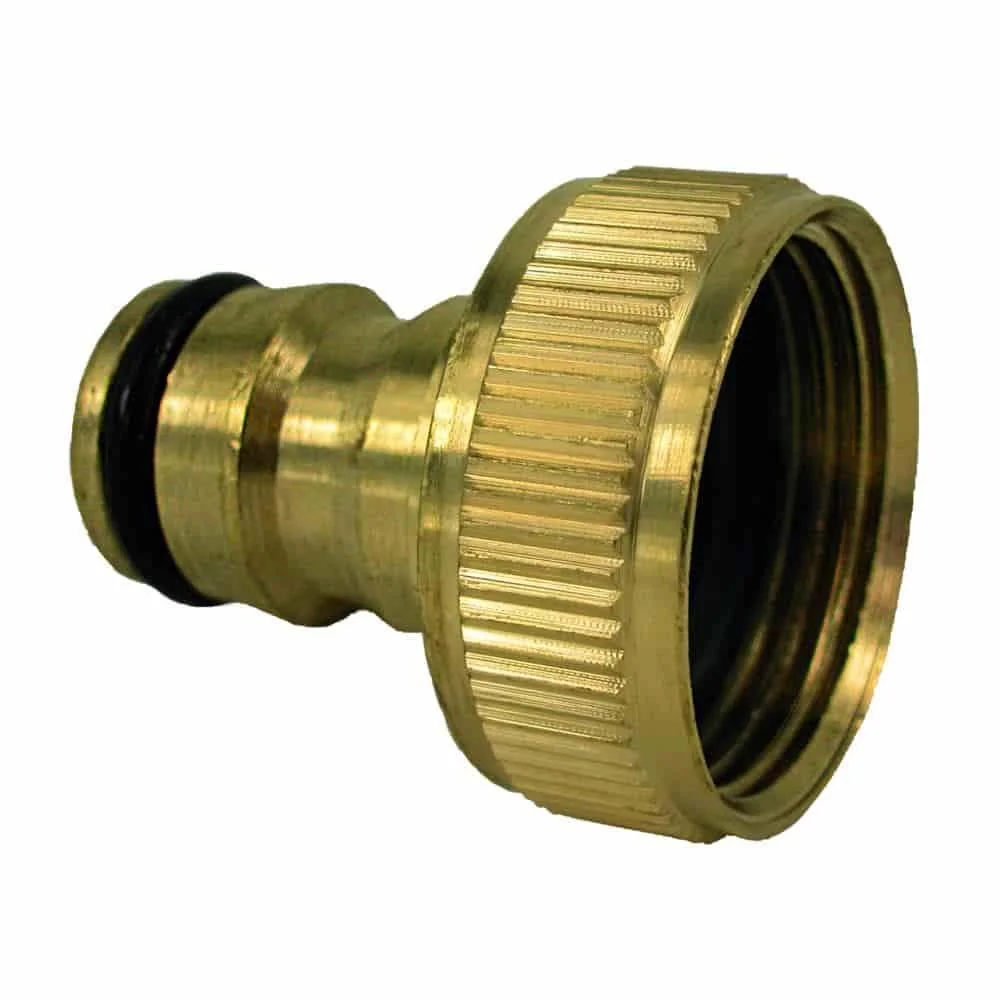

Die Zollangabe bezieht sich hier auf Anschluss- und Systemgrößen. In der Auswahl kommen Hahnanschlüsse und Kupplungen mit 1/2 und 3/4 Zoll vor; ein 1-Zoll-Hahnanschluss ist im Produktnamen ebenfalls enthalten. Ein passendes Steckteil braucht dieselbe Systemgröße. Bei einem vorhandenen Innengewinde wird außerdem die Gegenseite als Außengewinde relevant.
- Hahnanschluss: Vergleichen Sie Gewindeart und Nennmaß des Wasserhahns. Ein Innengewinde braucht die passende Gegenseite; bei einem Außengewinde ist die Ausführung mit Innengewinde zu prüfen.
- Schlauchinnenmaß: Die 1/2-Zoll-Version ohne Wasserstop nennt 13 mm, die 3/4-Zoll-Version 19 mm. Dieses Innenmaß gehört zum jeweiligen Schlauch.

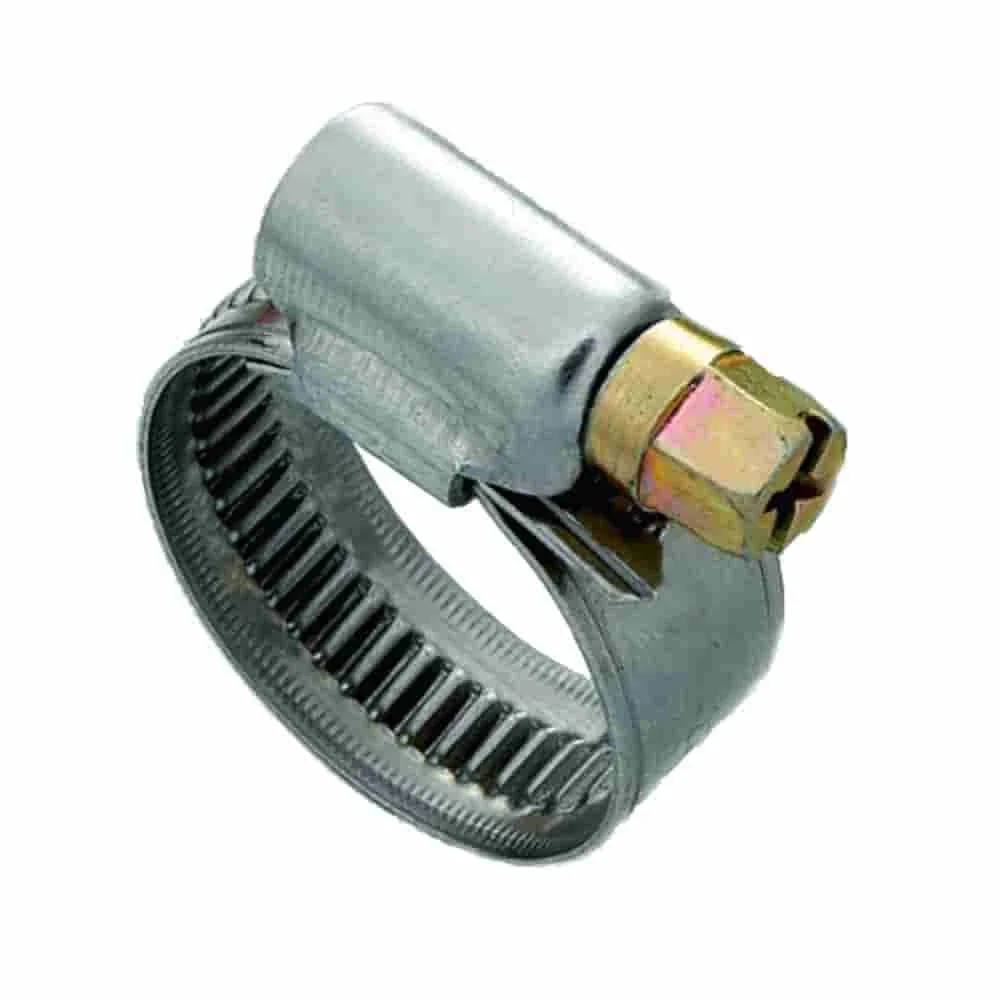

- Schlauchschelle: Die W4-Schlauchschellen haben laut Produktdaten eine Bandbreite von 12 mm. Genannte Spannbereiche reichen von 12-22 bis 40-60 mm; wählen Sie nach dem Außendurchmesser des Schlauchs.
- Material: Messing ist bei Hahnanschlüssen, Kupplungen und Verbindern genannt; W4-Edelstahl bei den Schlauchschellen. Das Material ersetzt nicht den Abgleich von Gewinde und Maß.
Wasserstop oder ohne Wasserstop
Der Wasserstop ist eine Zusatzfunktion der Schnellkupplung. In den Produktdaten wird er bei Messingkupplungen für 1/2 und 3/4 Zoll genannt; beim Trennen soll der Durchfluss an der Kupplung unterbrochen werden. Das kann den Wechsel zwischen Schlauch und Gerät vereinfachen, ersetzt aber nicht die Prüfung des Anschlussmaßes.

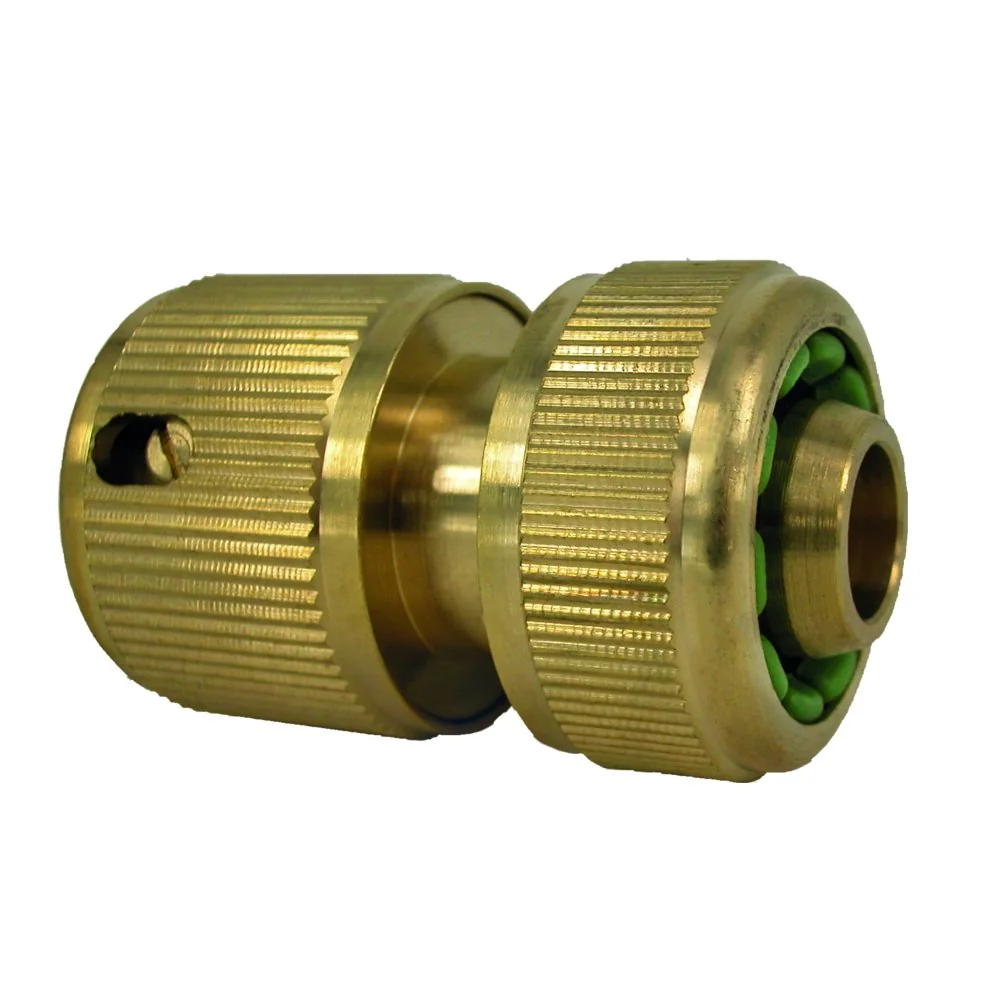

Die Varianten ohne Wasserstop sind als 1/2- und 3/4-Zoll-Ausführungen vorhanden. Die 1/2-Zoll-Version nennt ein Schlauchinnenmaß von 13 mm, drei Edelstahlkugeln und eine Demontage per Madenschraube zur Reinigung. Die 3/4-Zoll-Version nennt 19 mm Schlauchinnenmaß und ebenfalls drei Edelstahlkugeln. Wählen Sie die Ausführung ohne Wasserstop, wenn diese Funktion nicht benötigt wird.
Wenn der Hahn vor dem Trennen geschlossen wird, können Sie die Variante ohne Wasserstop nach dem passenden Maß auswählen. Bei einem Wechsel am offenen Anschluss ist die Ausführung mit Wasserstop die näher liegende Wahl.
Produktbeispiele mit konkreten Angaben
Die folgenden Karten stellen Bauteile mit Angaben aus den jeweiligen Produktdaten gegenüber.

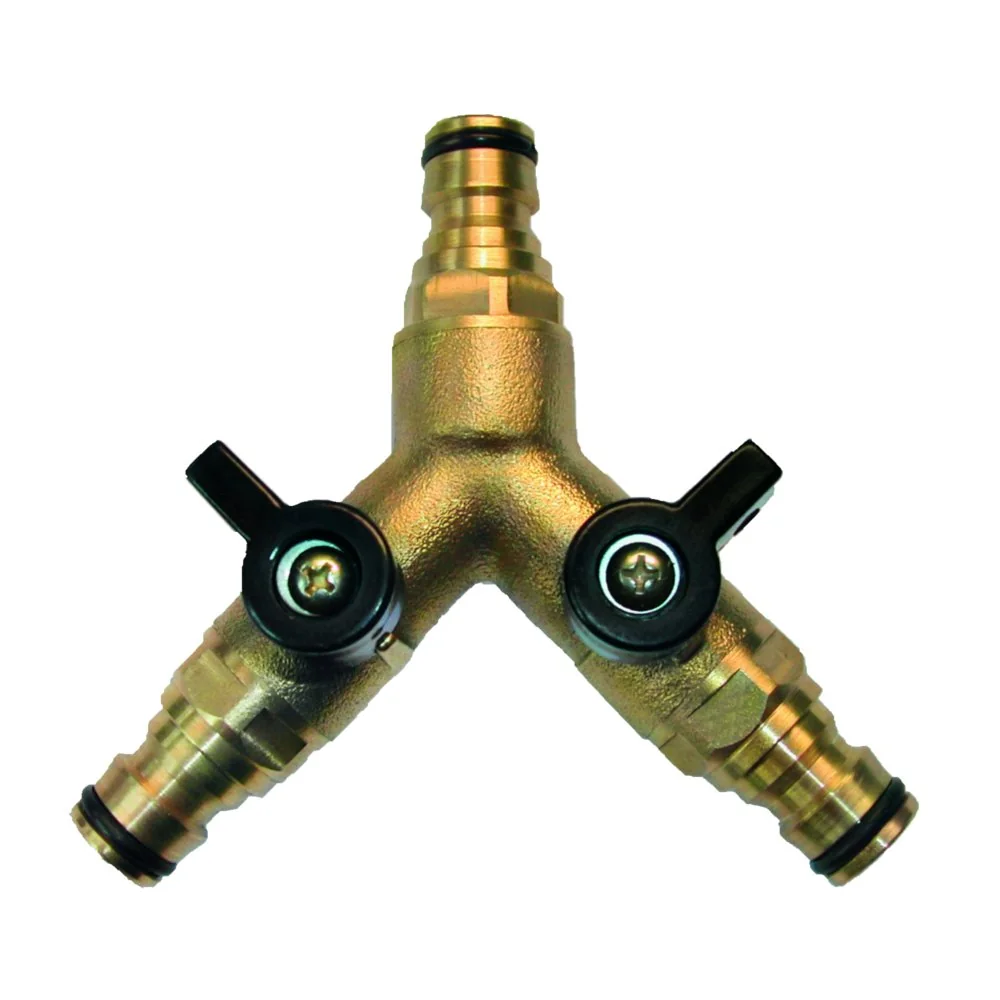

Für eine Verteilung auf zwei Wege nennt die Produktbeschreibung des Gartenschlauch-Verbinders mit Y-Stück ein 3-Wege-Y-Stück mit Absperrhahn. Diese Funktion unterscheidet ihn von einer geraden Kupplung.
Schlauch reparieren und Gewinde abdichten
Für eine Reparatur muss der Verbinder zum Schlauch passen. Die Produktdaten führen Messing-Reparaturstücke für 1/2- und 3/4-Zoll-Schläuche. Ein gerader Verbinder verbindet zwei Enden; ein Y-Stück teilt den Zufluss. Eine Schlauchschelle fixiert den Schlauch auf dem jeweiligen Stutzen.

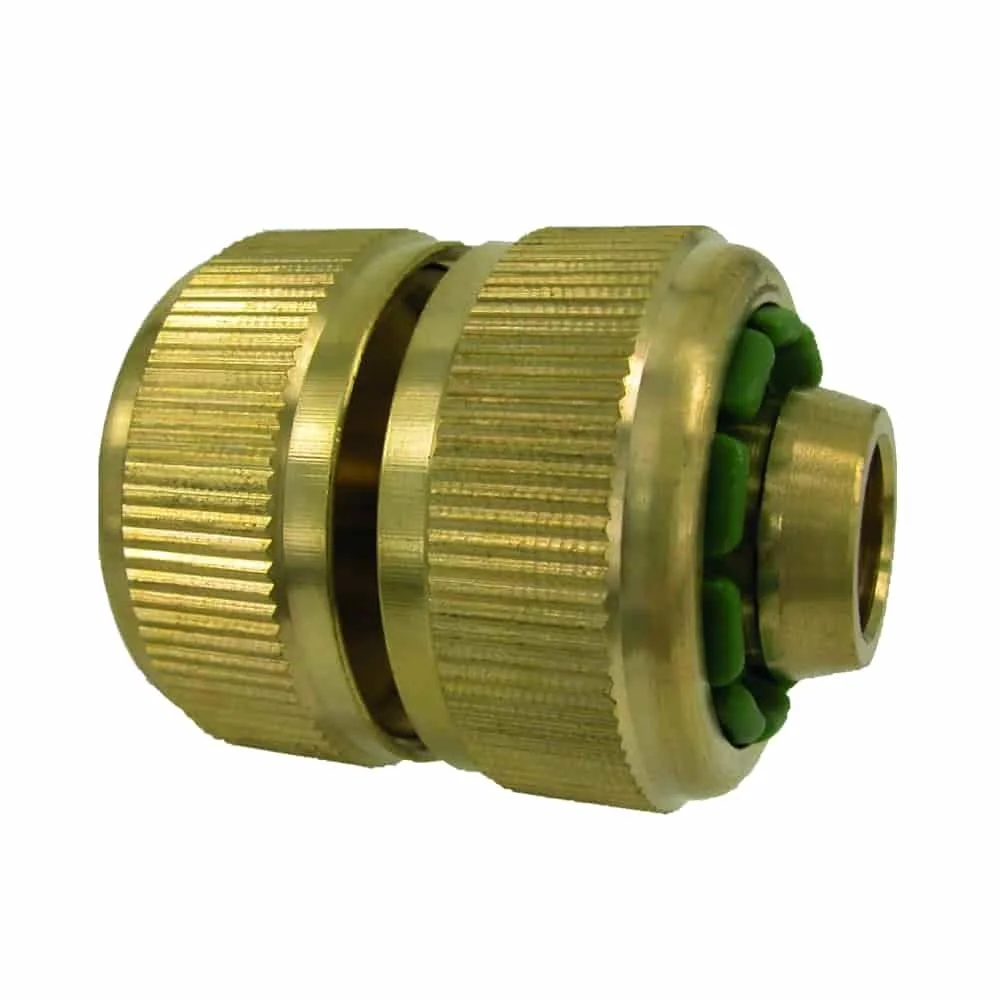

Reparaturstück 1/2 Zoll
Das Produkt ist als Messing-Schlauchverbinder, Reparaturstück und Schnellkupplung für 1/2-Zoll-Schläuche beschrieben. Stimmen Sie das Innenmaß des Schlauchs mit dem Verbinder ab.
Reparaturstück 3/4 Zoll
Für die 3/4-Zoll-Ausführung nennt die Produktbeschreibung Messing, Schlauchverbinder und Reparaturstück. Die Zollgröße und der Schlauch müssen zusammenpassen.
Dichtmaterial
Dichthanf wird mit 180 bis 200 g für Metallgewinde beschrieben. Weitere gelistete Dichtmittel sind Teflonband und Gewindedichtpaste; konkrete Maße und Mengen gehören zum jeweiligen Produkt.
Dichtmaterial gehört an Gewinde, nicht an eine reine Steckstelle. Beim Dichthanf ist eine Menge von 180 bis 200 g für Metallgewinde genannt. Teflonband und Gewindedichtpaste sind weitere gelistete Produktarten; konkrete Maße und Mengen gehören zum jeweiligen Produkt.
Montage und Kontrolle
Eine geordnete Prüfung vor der Montage verhindert Fehlkombinationen aus unterschiedlichen Maßen.
- Messen Sie das vorhandene Hahngewinde und notieren Sie 1/2, 3/4 oder 1 Zoll.
- Ordnen Sie bei der Kupplung das Schlauchinnenmaß zu; bei den beschriebenen Ausführungen sind 13 mm und 19 mm genannt.
- Wählen Sie bei einer Schlauchschelle den Spannbereich nach dem Schlauchaußendurchmesser; die genannten W4-Ausführungen haben 12 mm Bandbreite.
- Schieben Sie die Schelle vor dem Einführen des Stutzens auf den Schlauch.
- Ziehen Sie die Schraube mit dem passenden Werkzeug an; bei den Produktdaten werden Schlitz/Kreuz und eine Sechskantfassung genannt.
- Öffnen Sie den Hahn anschließend langsam und prüfen Sie die Verbindung auf austretendes Wasser.
Bei einem Gewindeanschluss wird Dichtmaterial nach der jeweiligen Produktanleitung verwendet. Steckkupplung, Schlauchverbinder und Schlauchschelle haben unterschiedliche Aufgaben und sind nicht ohne Maßvergleich austauschbar.
Häufige Fragen zum Stecksystem
Welche Größe passt zu meinem Wasserhahn?
In der Auswahl stehen 1/2- und 3/4-Zoll-Ausführungen; ein 1-Zoll-Hahnanschluss ist im Produktnamen geführt. Vergleichen Sie zusätzlich Innen- oder Außengewinde.
Was ist der Unterschied zwischen Wasserstop und ohne Wasserstop?
Eine Kupplung mit Wasserstop ist für das Unterbrechen des Durchflusses beim Trennen beschrieben. Ohne Wasserstop entfällt diese Funktion. Entscheiden Sie nach Leitungsführung und vorhandenem Maß.
Welches Schlauchinnenmaß ist bei einer Kupplung wichtig?
Die 1/2-Zoll-Version ohne Wasserstop nennt 13 mm, die 3/4-Zoll-Version 19 mm. Dieses Maß muss zum Schlauch passen; die Zollangabe allein reicht nicht.
Wann brauche ich eine Schlauchschelle?
Sie fixiert den Schlauch auf einem Stutzen. Wählen Sie den Spannbereich nach dem Schlauchdurchmesser; genannt werden unter anderem 12-22, 20-32, 25-40, 32-50 und 40-60 mm.
Wann genügt ein Schlauchverbinder?
Bei zwei Schlauchenden oder einer Reparaturstelle. Für 1/2 und 3/4 Zoll sind Messing-Reparaturstücke beschrieben. Für zwei Abgänge ist dagegen ein Y-Stück mit Absperrhahn vorgesehen.
Was macht ein Y-Stück?
Es verteilt einen Zufluss auf zwei Abgänge. Beim Gartenschlauch-Verbinder wird ein 3-Wege-Y-Stück mit Absperrhahn genannt; diese Bauform unterscheidet sich von einem geraden Verbinder.
Passender Nachbarbereich
Wenn Sie gezielt nach einer Kupplung statt nach dem kompletten Stecksystem suchen, führt die Nachbarkategorie Schlauchkupplung zu einem engeren Sortimentsschwerpunkt. Hier bleiben Hahnanschluss, Wasserstop, Reparaturstück, Verteiler und Dichtmaterial gemeinsam erklärt. Für die Auswahl gilt: erst Aufgabe und Maß bestimmen, dann die Bauform vergleichen.
