Kanalrohrsystem DN 160
Kanalrohre und Formstücke für Leitungen im Abwasserbereich: Bögen, Abzweige, Muffen, Reduzierungen, Anschlüsse, Reinigungsrohre und Dichtungen mit den in den Produktangaben genannten Maßen.
Kanalrohrsystem DN 160: nach Anschluss auswählen
Das Kanalrohrsystem DN 160 bündelt gerade Rohrstücke, Formstücke und Verbindungsteile für Leitungen im Abwasserbereich. In dieser Kategorie liegt der Schwerpunkt auf DN 160 beziehungsweise DN/OD 160. Die Unterschiede liegen vor allem in der Leitungsführung, im Anschluss und im Abschluss: Bögen ändern die Richtung, Abzweige führen eine weitere Strecke zusammen, Muffen verbinden, Reduzierungen wechseln die Nennweite und Dichtungen gehören zur jeweiligen Verbindung.
Ein sachlicher Vergleich beginnt an drei Stellen: Welche Nennweite steht an beiden Seiten? Welcher Winkel oder Abzweig wird benötigt? Und verbindet das Formstück ein KG-Rohr mit einem Rohr aus Steinzeug oder Guss? Danach kommen Länge, Rohrklasse, Deckel oder Schachtfutter hinzu. Die Produktnamen nennen dafür konkrete Kombinationen, etwa 160/110, 160/125, 160/160, 160/240 sowie 15°, 30°, 45°, 67° und 87°.
Rohre, Bögen und Abzweige im Überblick
Gerade Rohrstrecken und Rohrlängen
Für gerade Strecken nennen die vorliegenden Artikel unterschiedliche Längen und Rohrklassen. Das KGEM-Rohr ist mit SN 4, DN/OD 160 und 1000 mm bezeichnet. Ein weiterer Artikeltitel nennt KG Rohr DN 160, SN 4 und 2000 mm. Damit ist die Rohrlänge ein eigenes Auswahlkriterium: Die benötigte Strecke und die genannte Rohrklasse sollten zum vorgesehenen Leitungsverlauf passen. Bei einem Reinigungsrohr stehen dagegen die Reinigungsfunktion und die Nennweite im Vordergrund.
Winkel und Abzweige

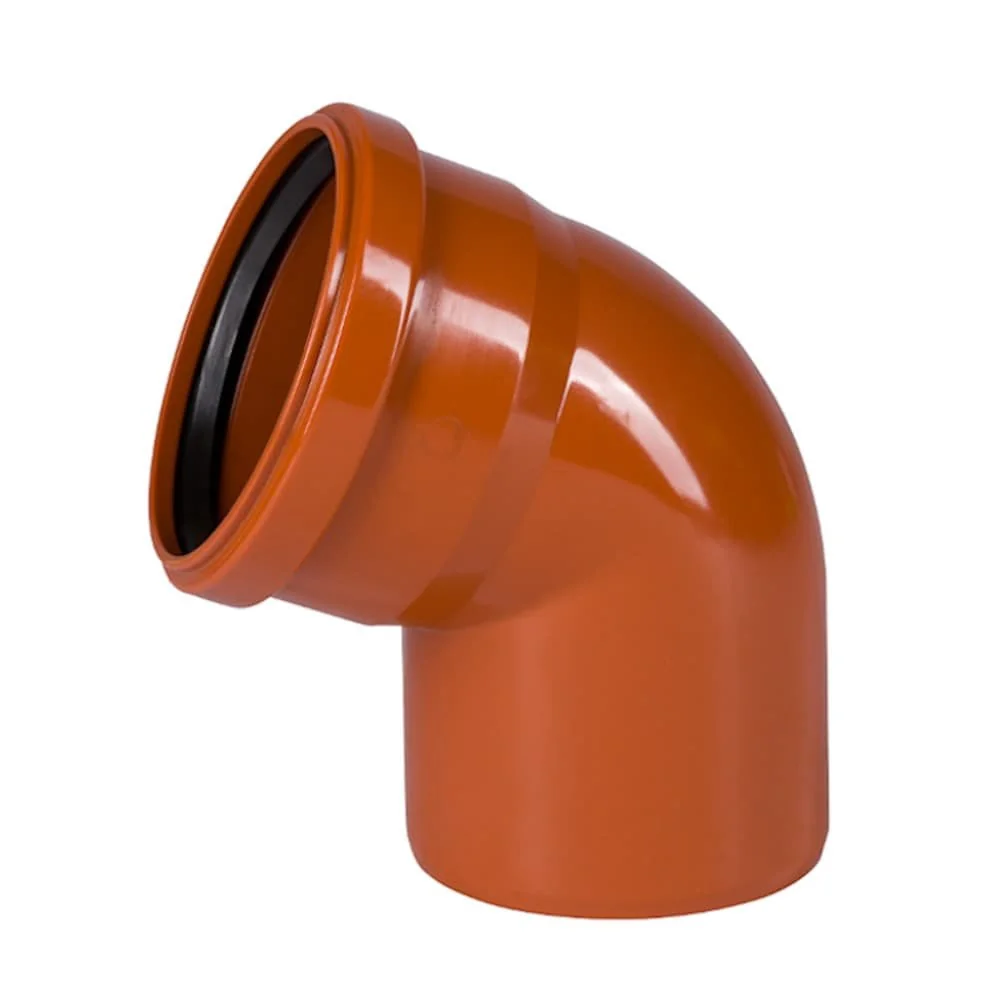

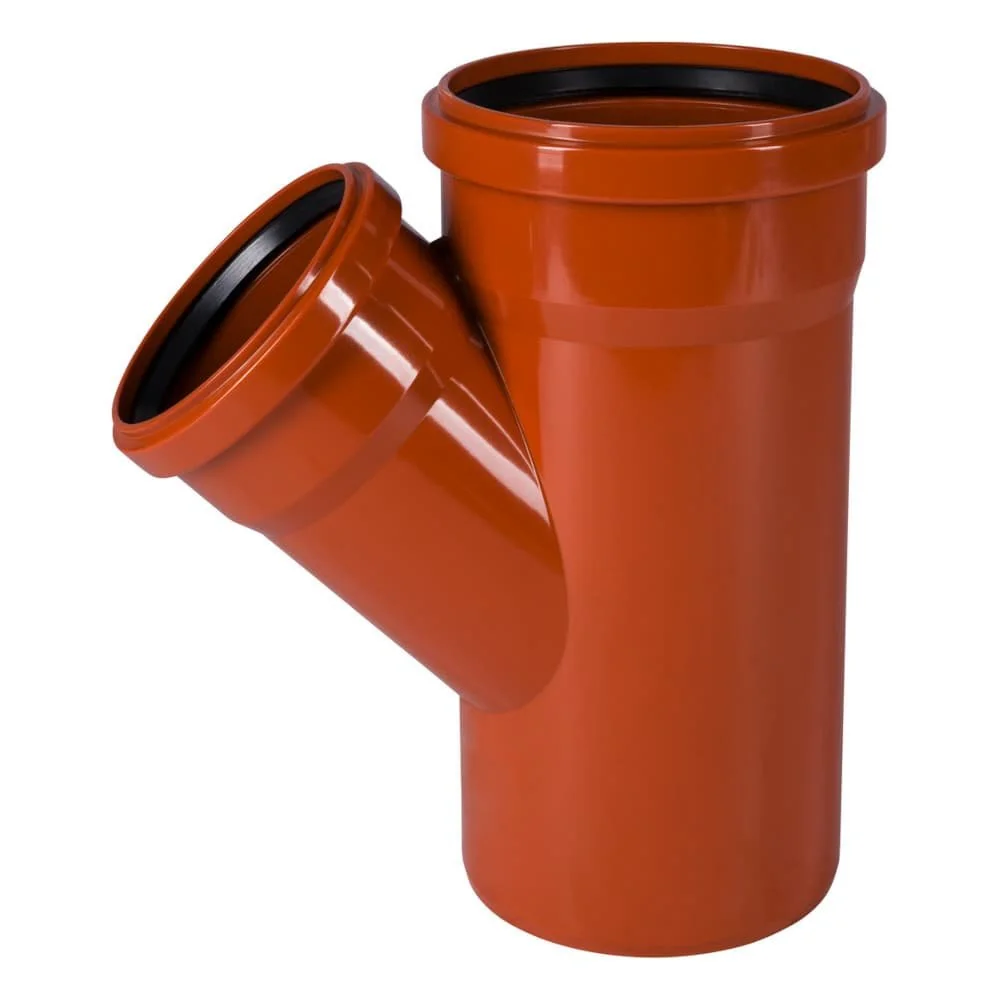

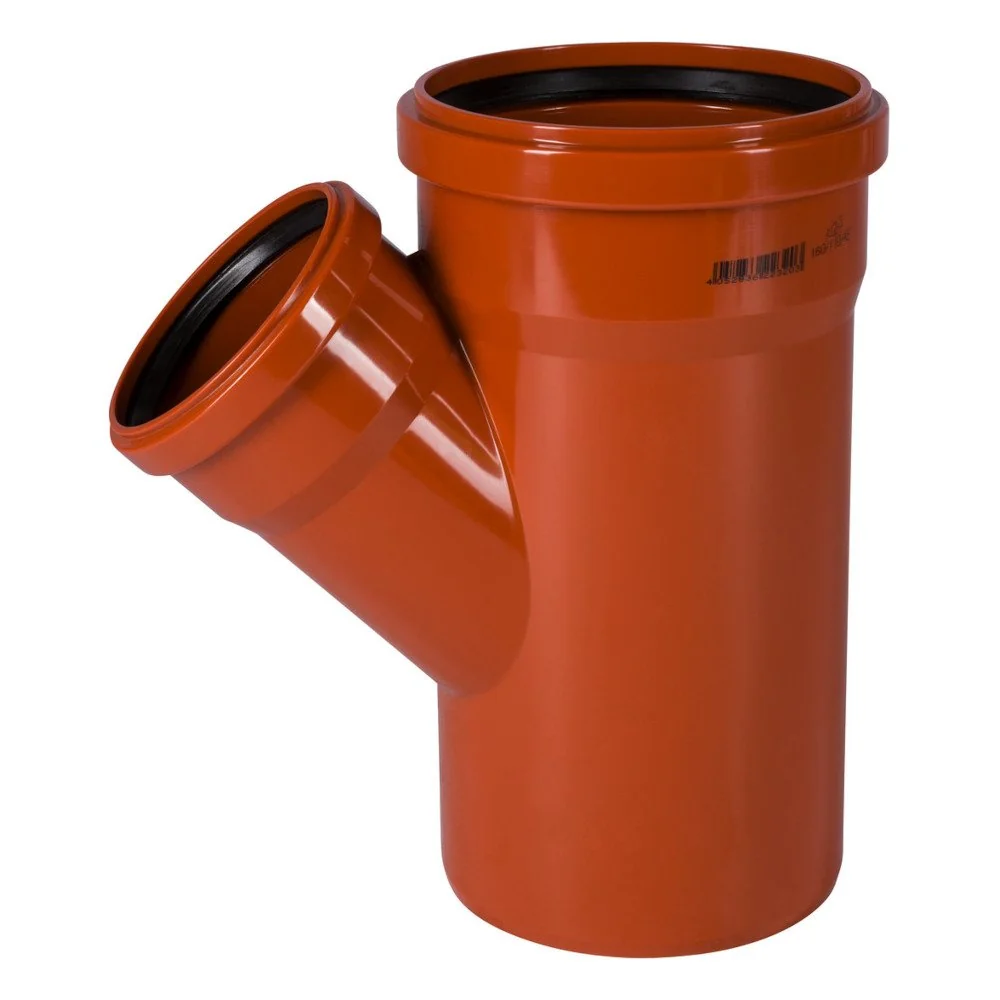

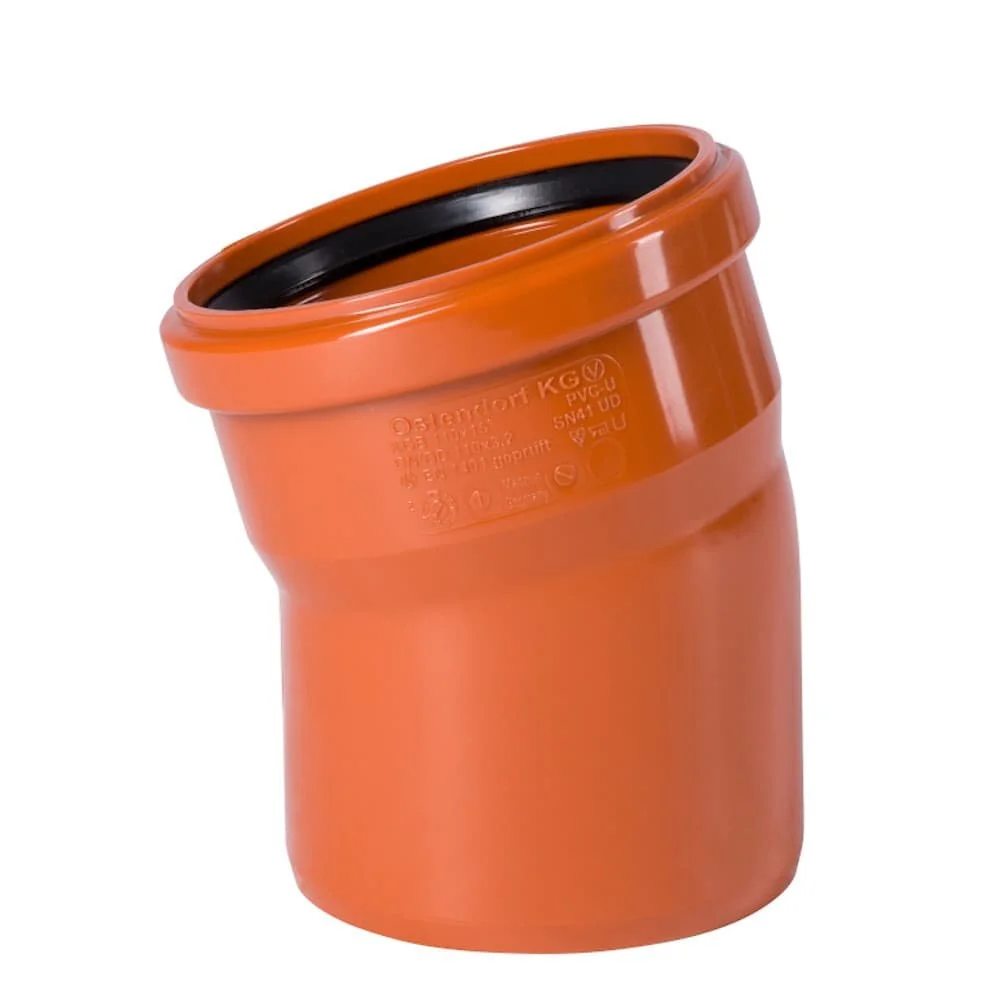

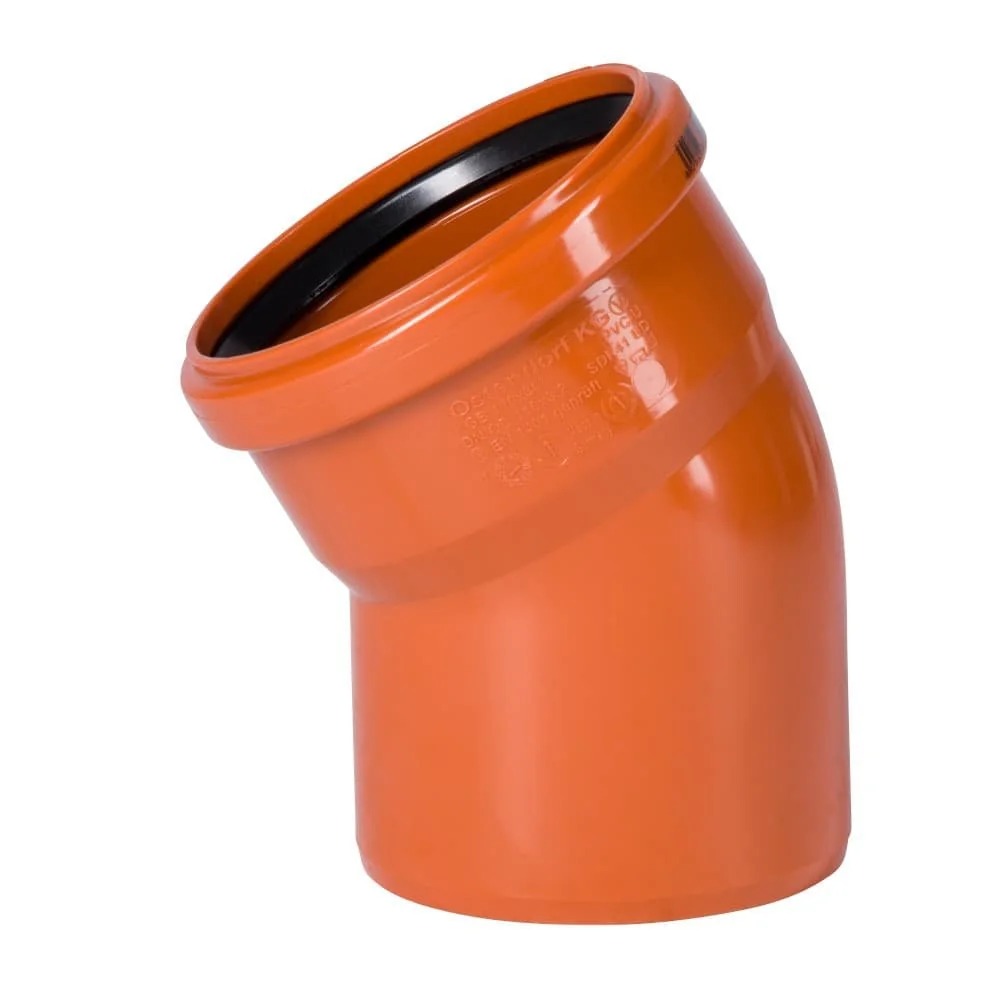

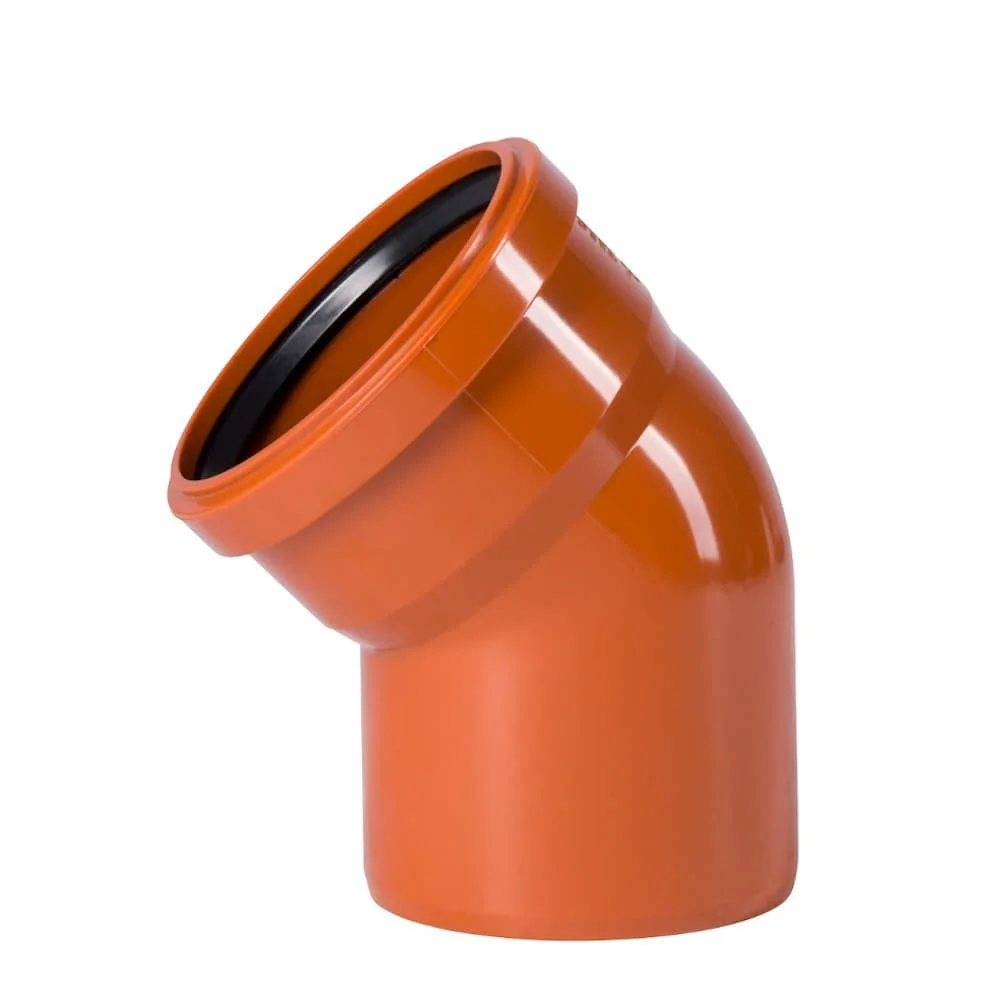

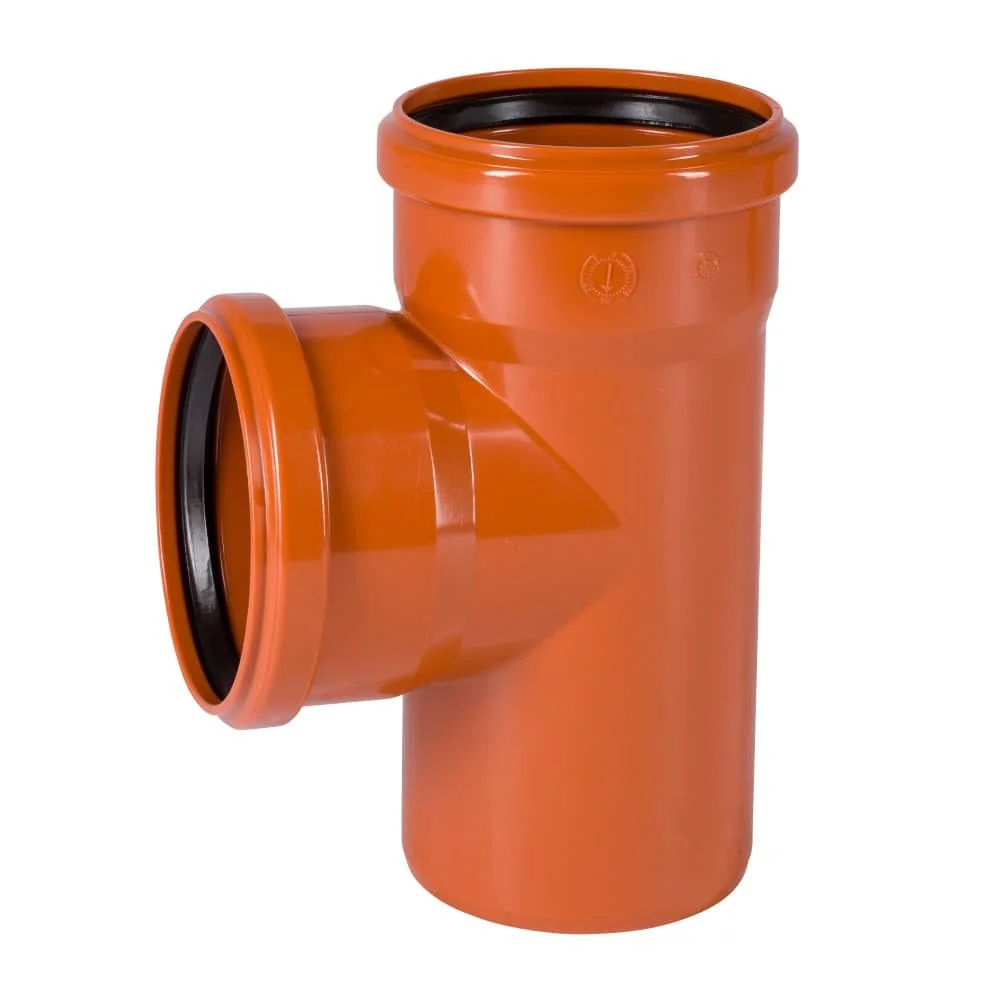

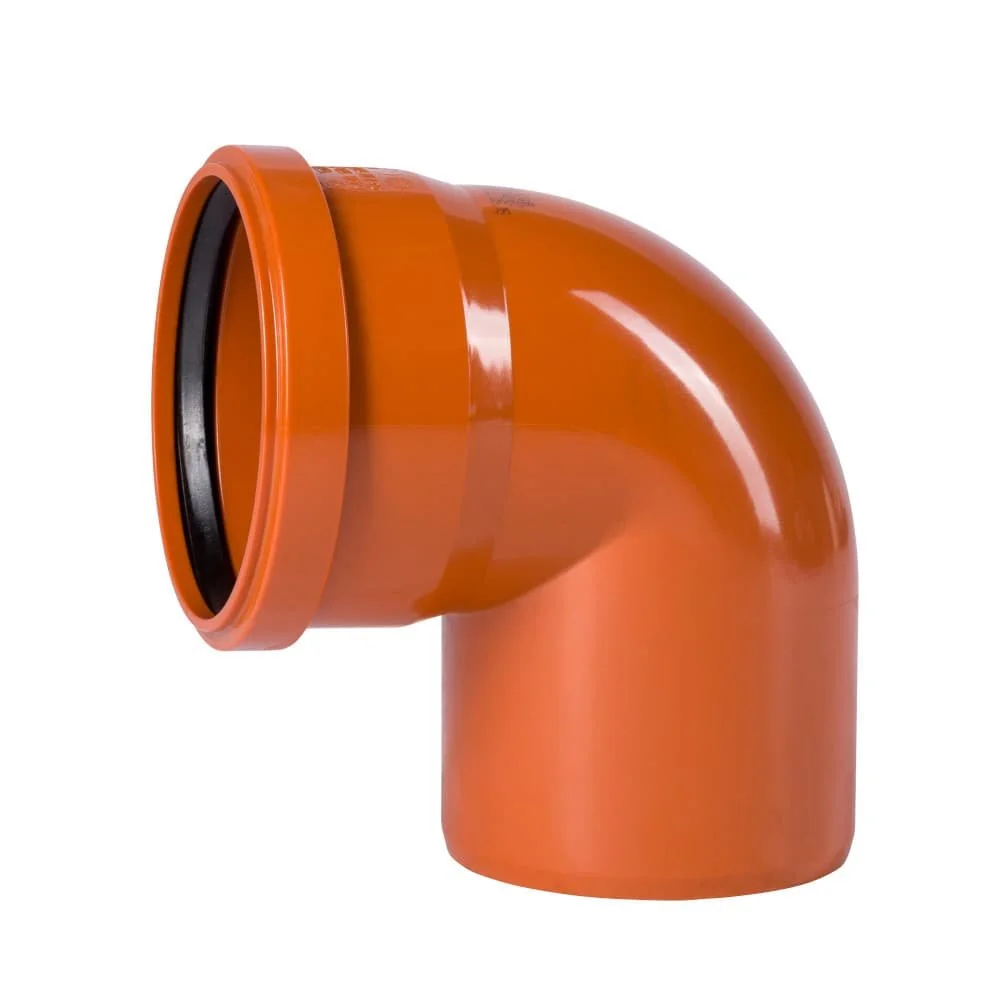

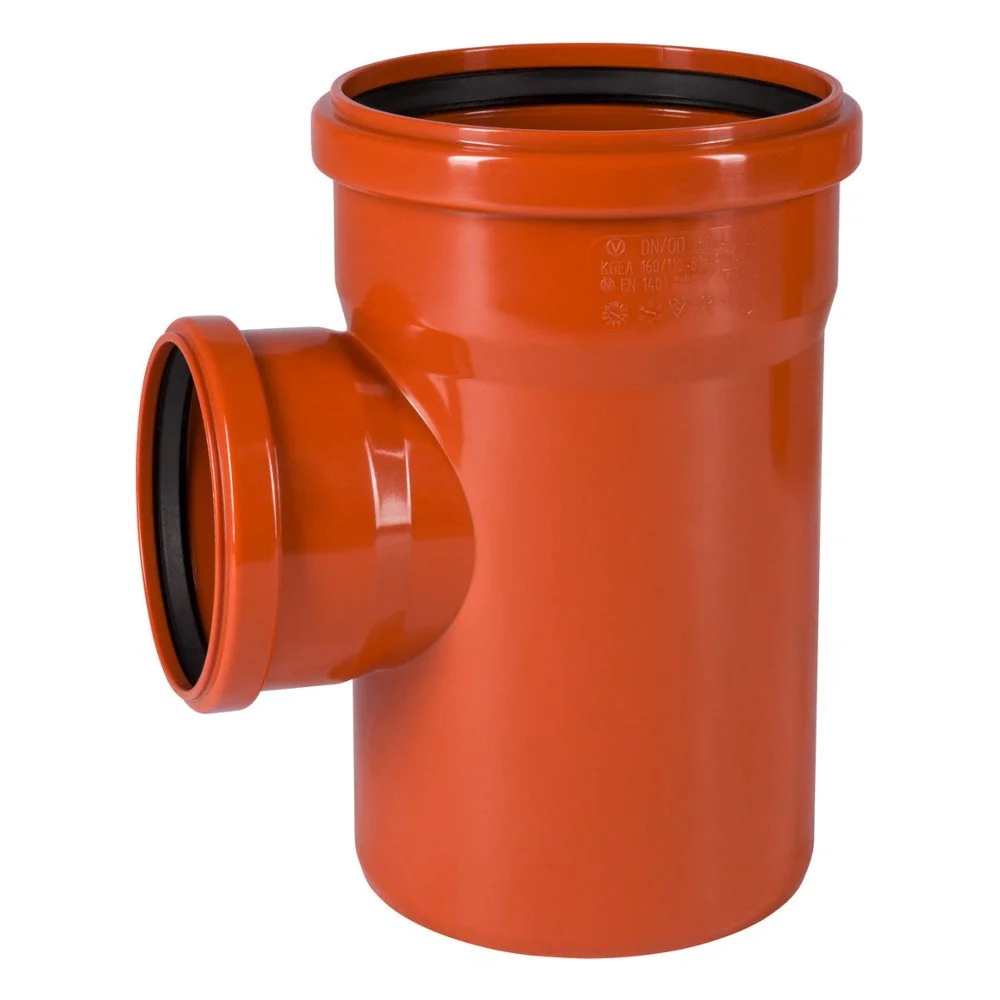

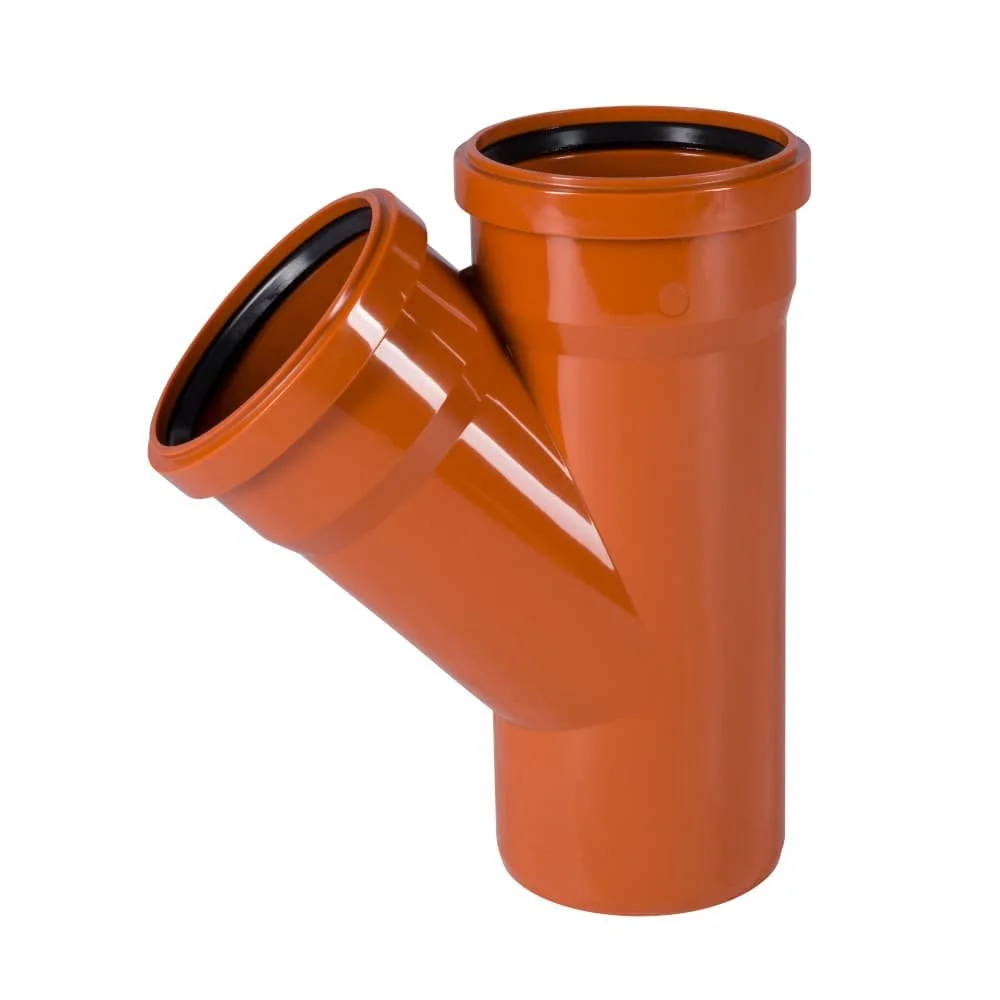

Die Bögen dieser Kategorie unterscheiden sich durch den Winkel. Genannt werden 15°, 30°, 45°, 67° und 87° bei DN 160 beziehungsweise DN/OD 160. Bei Abzweigen kommt zusätzlich die zweite Nennweite hinzu: verfügbar sind Bezeichnungen mit 160/160, 160/125 und 160/110, jeweils mit 45° oder 87° in den vorliegenden Artikeln. Für die Planung ist daher erst die Richtung der Hauptstrecke und dann die abgehende Strecke festzulegen.
Richtung
Bögen mit 15°, 30°, 45°, 67° oder 87° ordnen die Richtungsänderung der Rohrstrecke.
Abzweig
Bei 160/110, 160/125 oder 160/160 ist die zweite Rohrseite bereits im Artikelnamen sichtbar.
Strecke
Bei geraden Rohren unterscheiden die Angaben SN 4, 1000 mm oder 2000 mm die Varianten.
Drei Produktbeispiele für Verbindungen
Die folgenden Beispiele zeigen unterschiedliche Aufgaben innerhalb derselben Nennweitenfamilie. Die Bilder sind den jeweiligen Produktseiten zugeordnet; die Angaben im Kartentext beschreiben nur die dort genannten Maße, Winkel und Anschlussarten.
Muffen, Reduzierungen und Anschlüsse

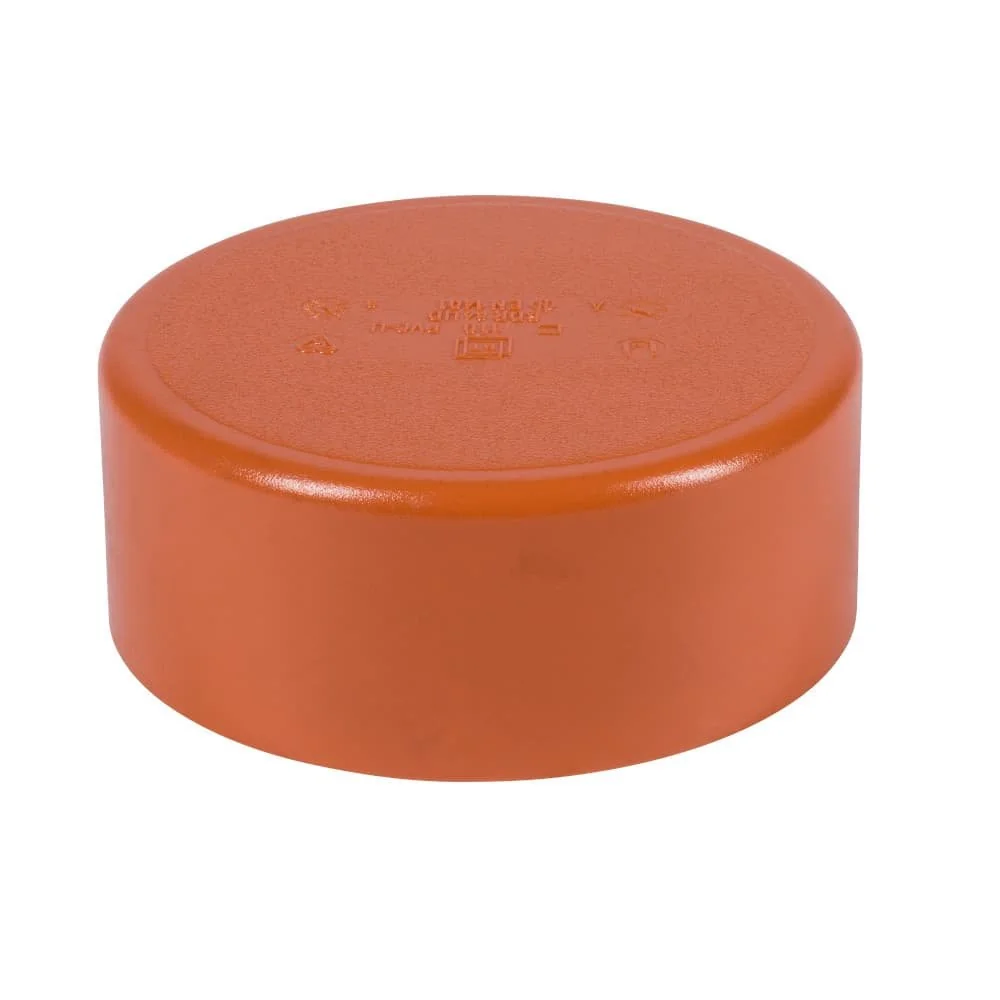

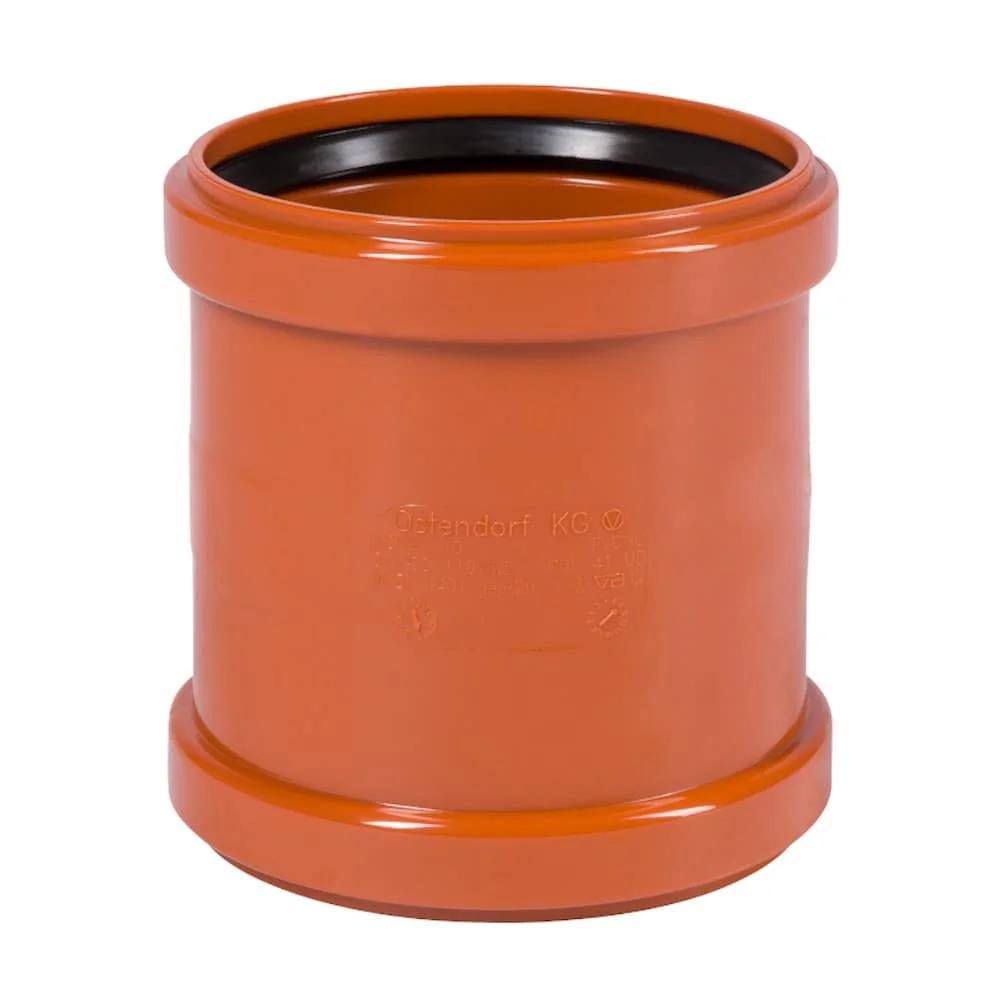

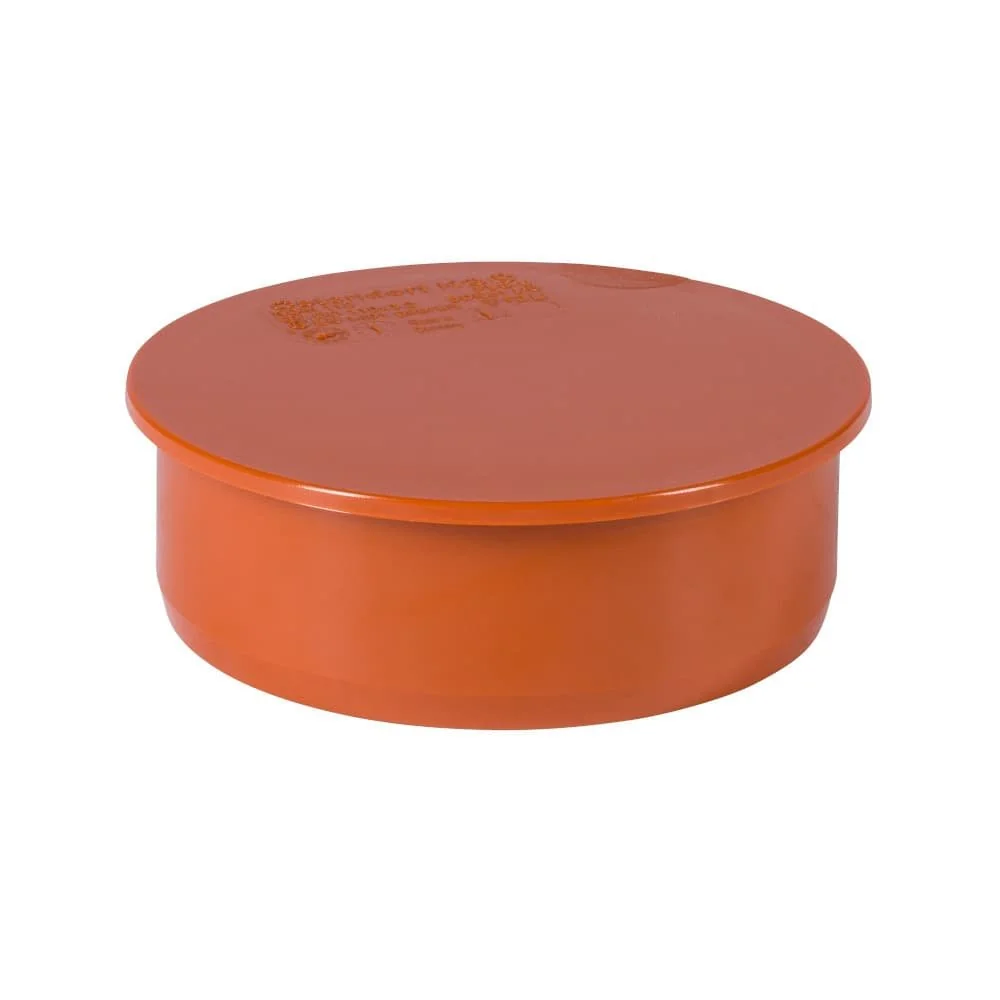

Für Verbindungen innerhalb der Nennweite nennen die Artikel verschiedene Muffen: Überschiebmuffe DN/OD 160, Doppelmuffe DN/OD 160 und Aufsteckmuffe DN 160. Die Bezeichnungen sind nicht austauschbar; sie beschreiben unterschiedliche Verbindungsteile. Eine Kappe DN/OD 160 oder ein Muffenstopfen DN 160 schließt eine Rohrseite ab. Die Wahl zwischen Verbindung und Abschluss hängt damit davon ab, ob zwei Rohrseiten zusammengeführt oder eine Öffnung beendet werden soll.

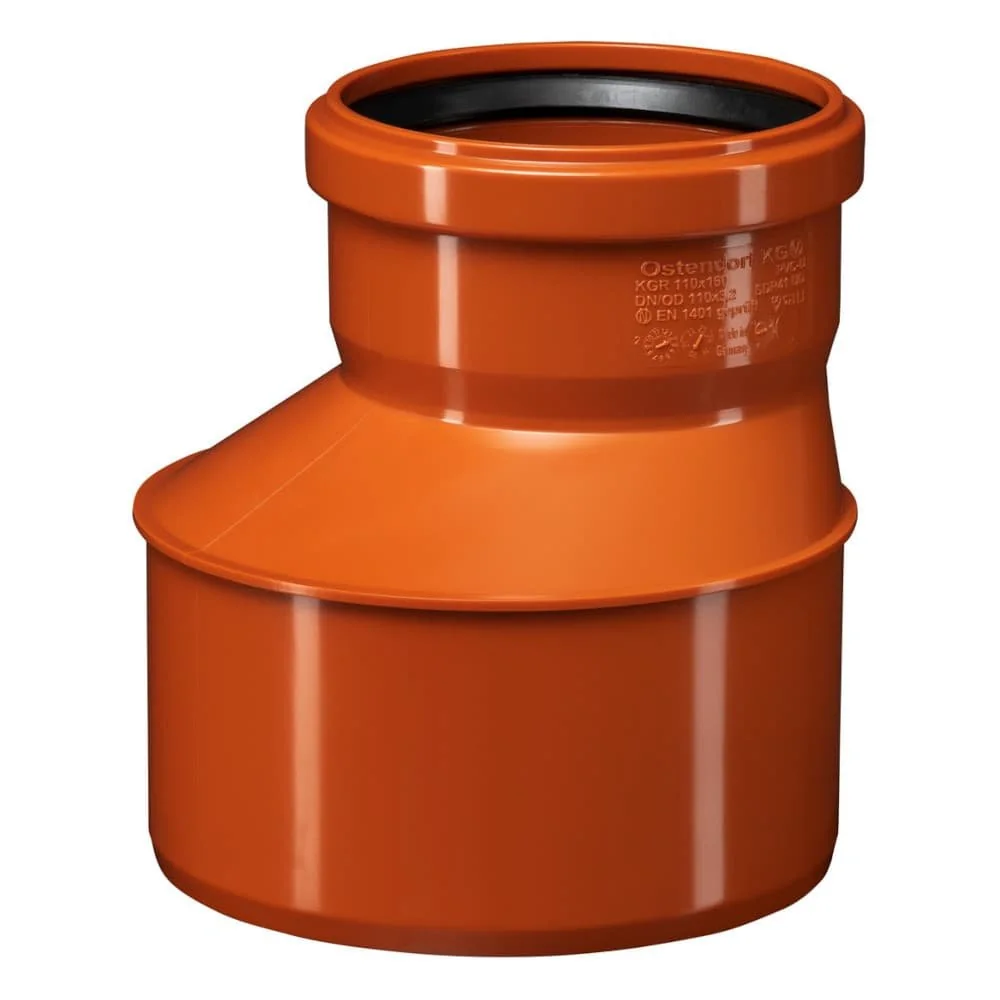

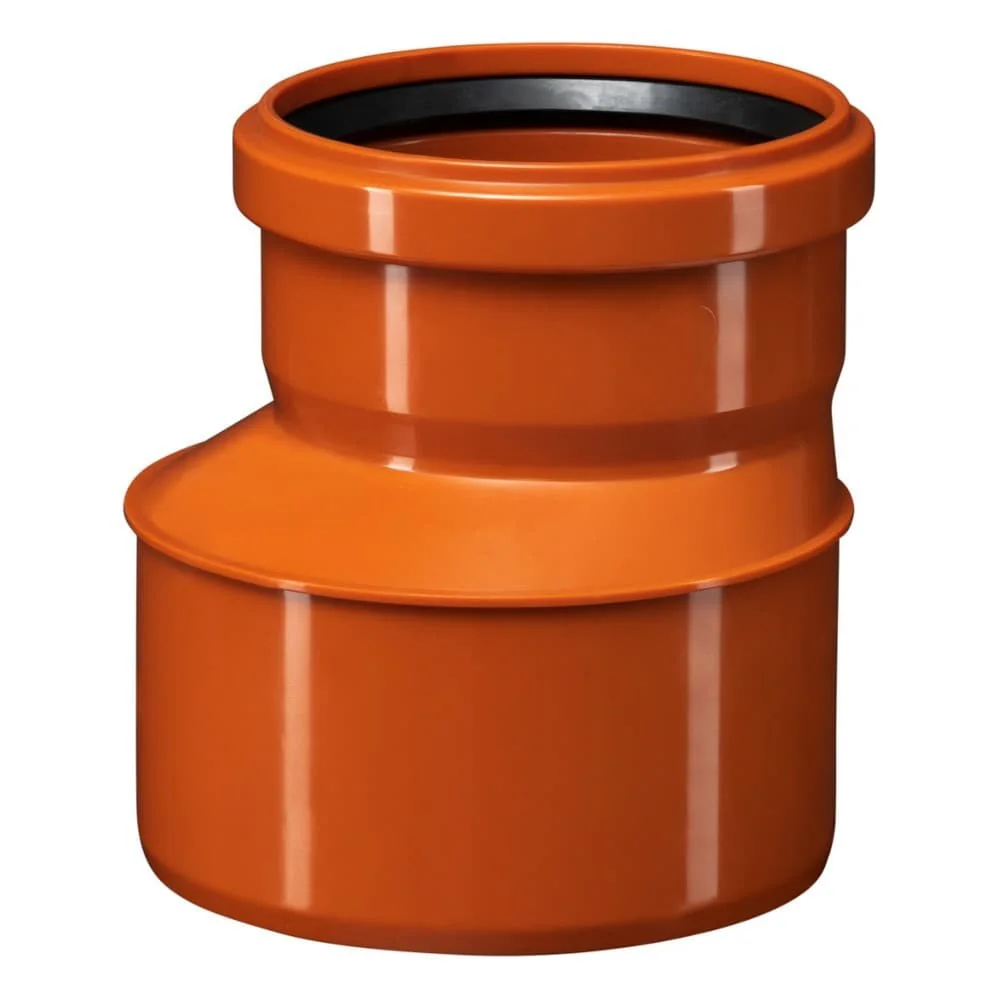

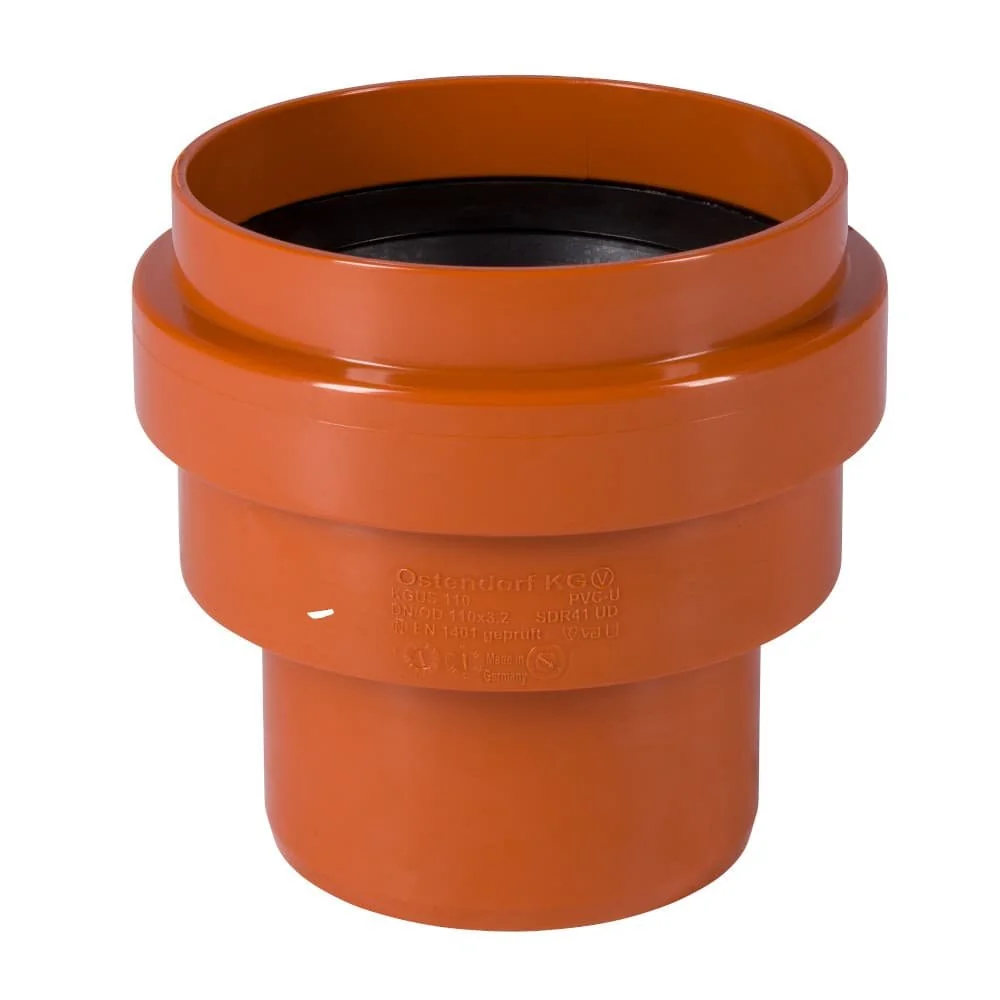

Reduzierungen sind durch zwei Maße gekennzeichnet. Die Varianten 160/110 und 160/125 verbinden Rohrseiten mit unterschiedlichen Nennweiten. Für einen Übergang zu einem anderen Rohrwerkstoff stehen eigene Anschlüsse in der Kategorie: ein Anschluss an Steinzeugrohr mit Spitzende, ein Steinzeug-Muffen-Anschluss und ein Guss-Anschluss. Hier ist der Werkstoff der vorhandenen Gegenstelle das entscheidende Merkmal.
Verbindungsteile nach der Rohrseite ordnen
Eine übersichtliche Reihenfolge lautet: erst gleiche oder unterschiedliche Nennweite feststellen, dann die Art der Gegenstelle benennen und zuletzt den Abschluss oder die Dichtung ergänzen. So lässt sich ein Rohr DN 160 von einer Reduzierung 160/110 unterscheiden, während der Anschluss an Steinzeug oder Guss eine eigene Produktgruppe bildet.
Dichtungen und Reinigungszugänge

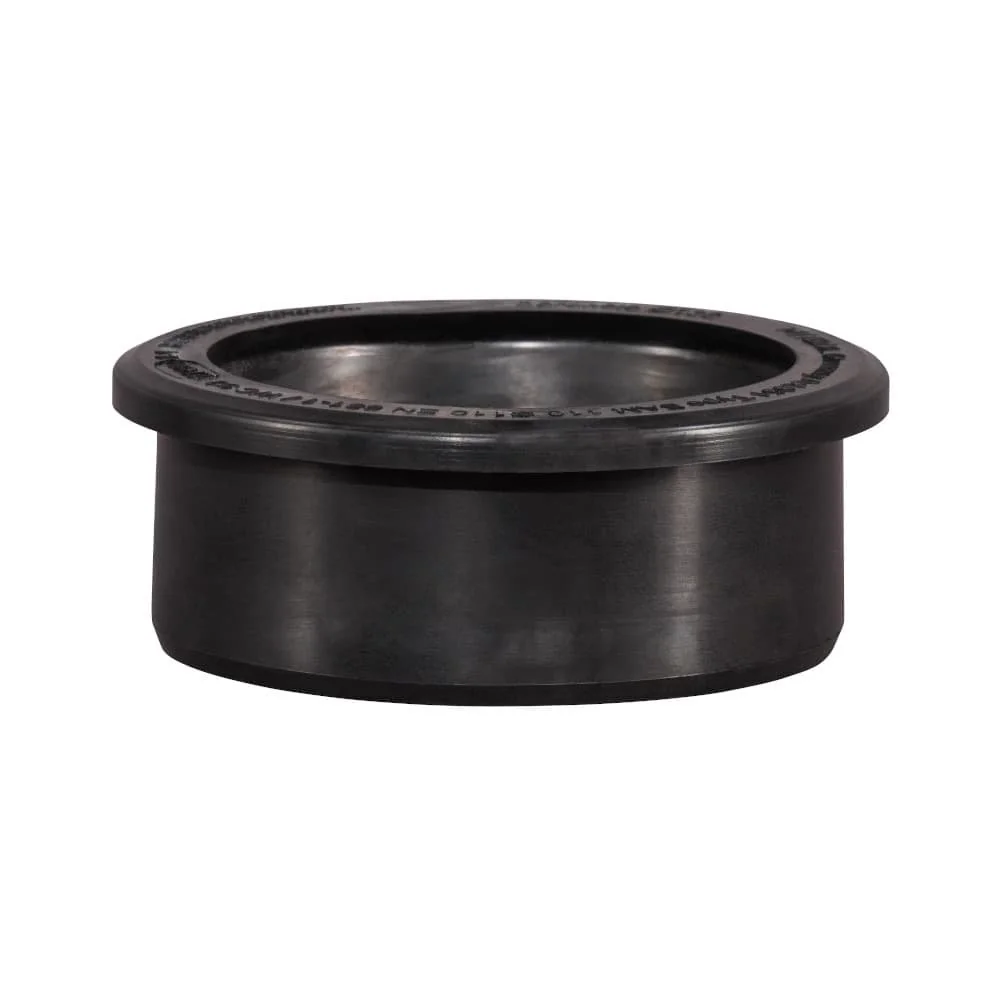

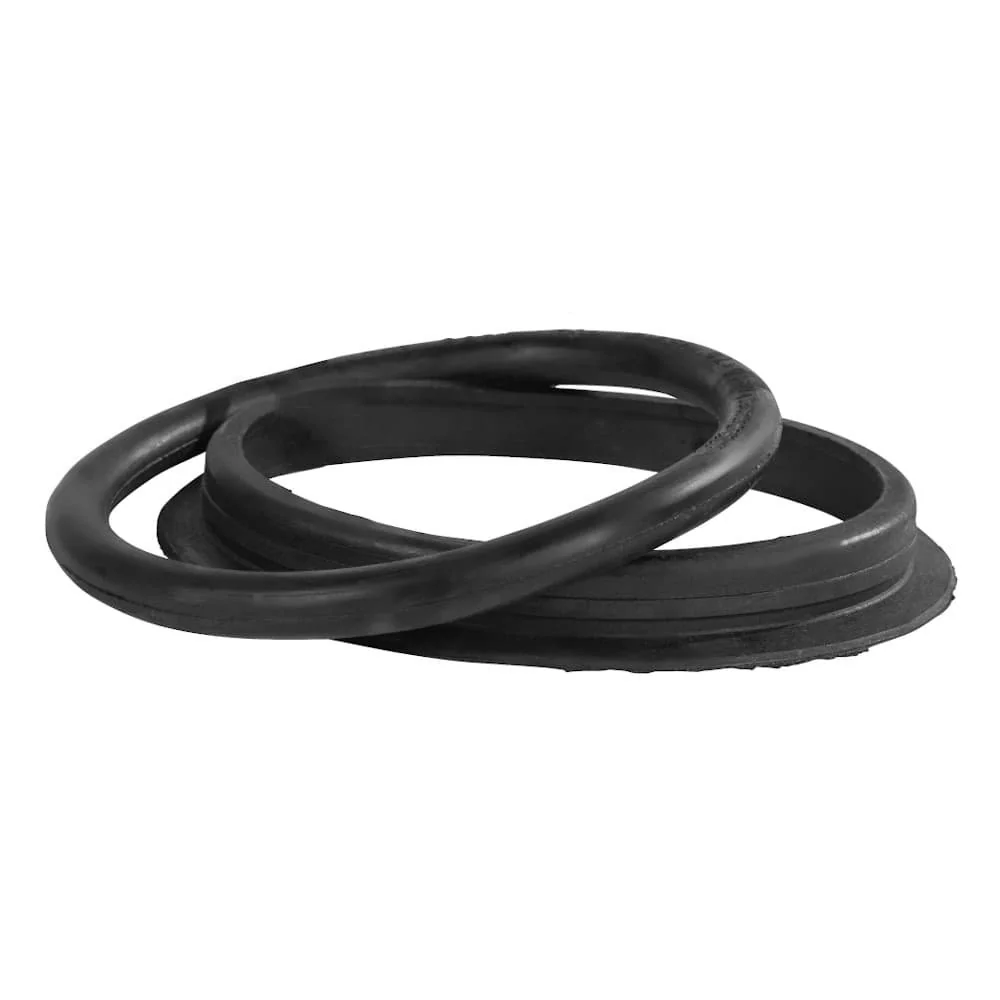

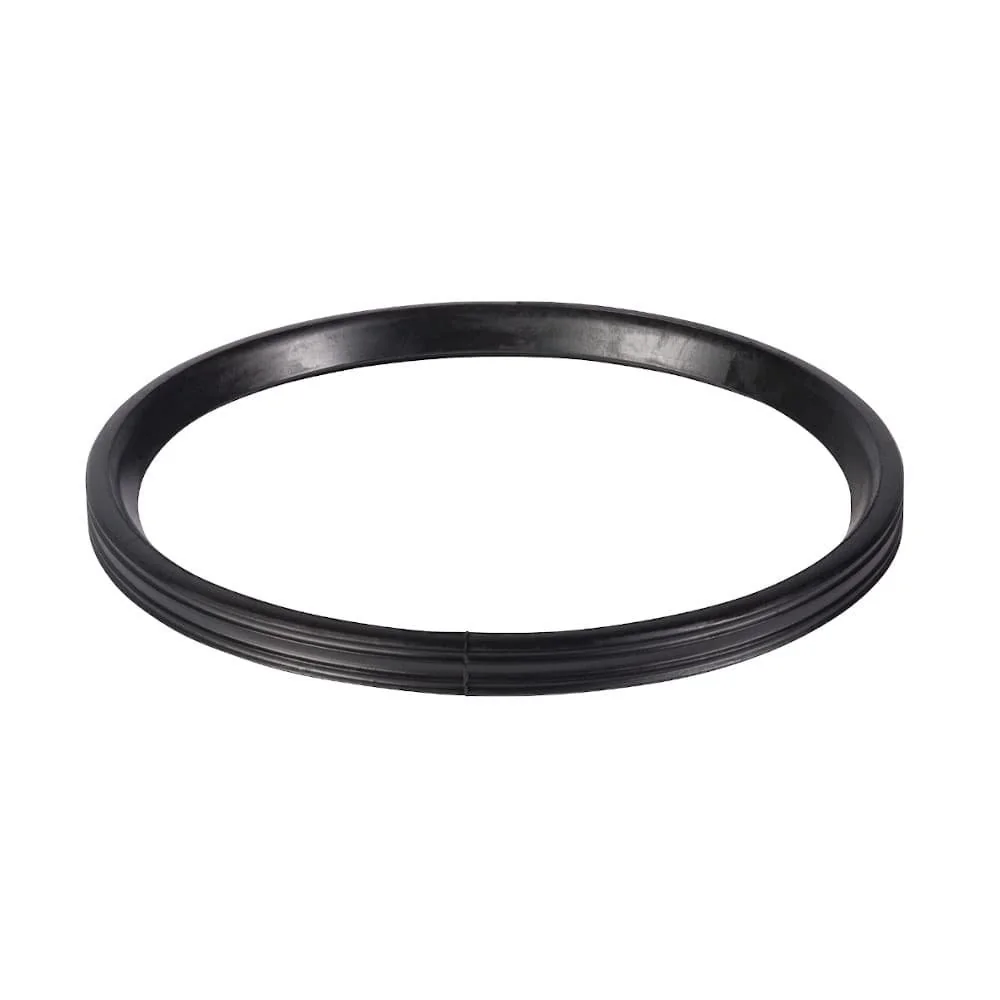

Bei Dichtungen ist die Kombination aus Nennweite und Bezeichnung maßgeblich. Die KG-Rohrdichtung DN 160 nennt NBR als Material. Ein weiterer Artikel ist als Ersatzdichtring und Lippendichtung DN 160 mit PVC im Titel bezeichnet. Dazu kommen ein Doppeldichtung-GA-Set für KG-Rohr DN 160 und ein Profilring für KGUS DN/OD 160. Diese Namen verweisen auf unterschiedliche Verbindungsarten; eine Dichtung sollte deshalb nicht allein nach der Zahl 160 ausgewählt werden.

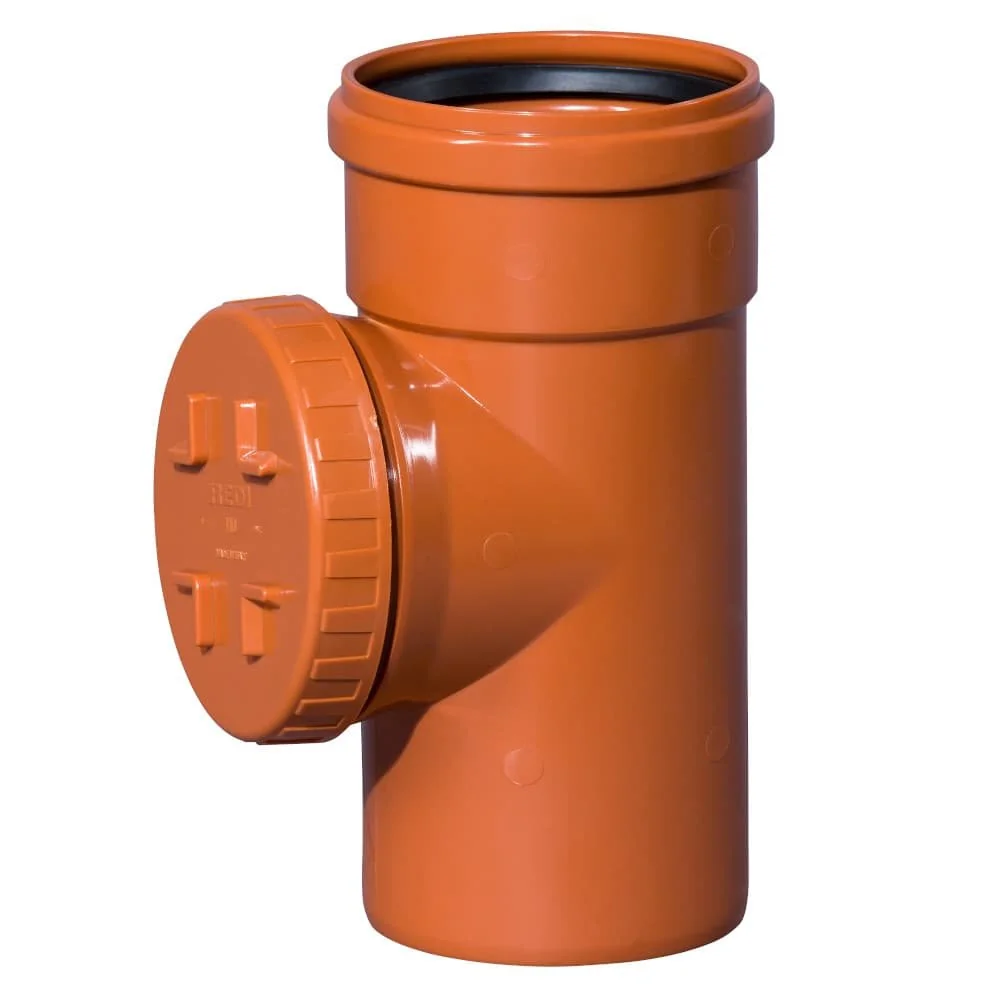

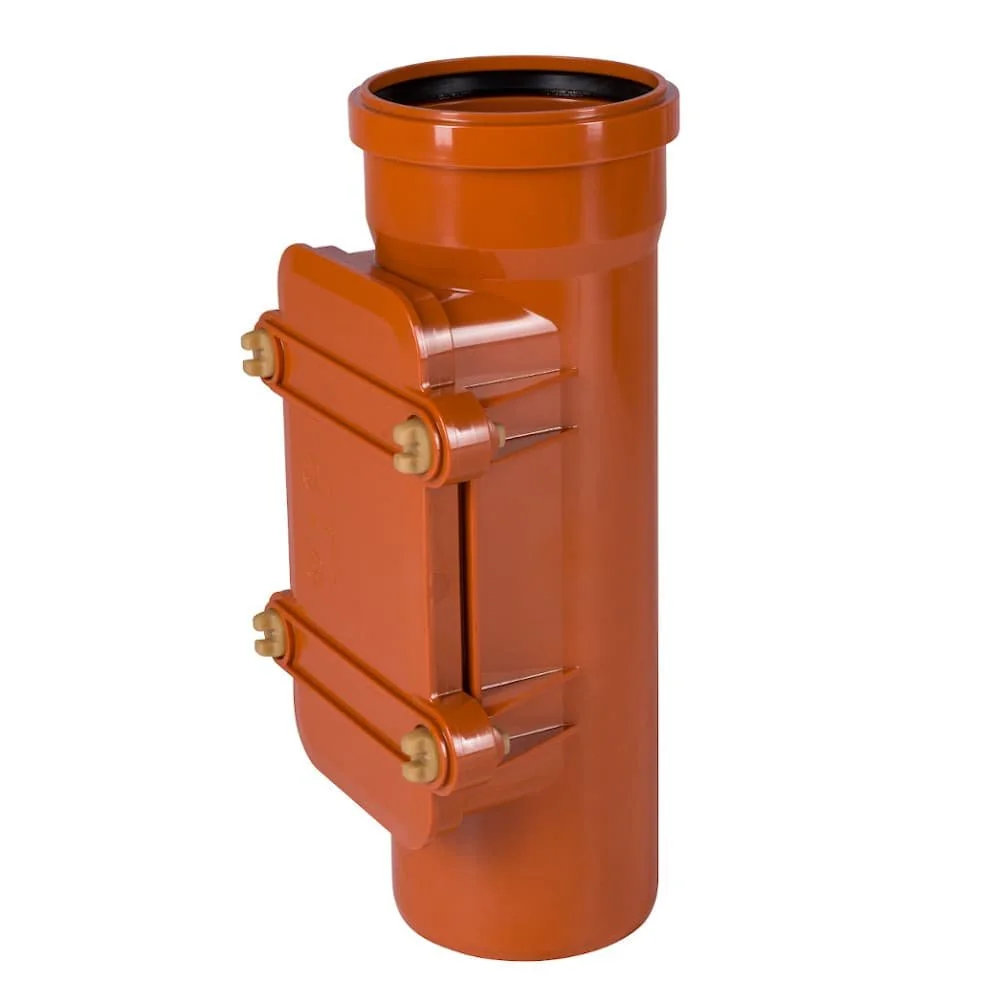

Für einen Reinigungszugang ist ein Reinigungsrohr DN 160 mit rundem Deckel aufgeführt. Ein anderer Titel nennt ein Reinigungsrohr als KG-Rohr DN 110 mit Ersatzbolzen und führt damit eine andere Nennweite. Bei Durchführungen im Schachtbereich verweisen die Artikelbezeichnungen auf ein Schachtfutter DN 160 oder ein KGF-Schachtfutter DN/OD 160/240. Ein Reinigungsrohr DN 160 gehört damit in eine andere Auswahl als ein Abschlussstopfen.
Maße, Rohrklasse und Werkstoffangaben
Die zentrale Angabe ist DN 160 beziehungsweise DN/OD 160. Ergänzende Zahlen zeigen die zweite Seite eines Abzweigs oder einer Reduzierung: 110, 125 oder 160. Das KGF-Schachtfutter ist mit DN/OD 160/240 bezeichnet. Außerdem nennen die vorliegenden Rohrartikel 1000 mm beziehungsweise 2000 mm Länge und SN 4. Diese Daten helfen, Rohrstrecke und Verbindungsteile getrennt zu vergleichen.
Nennweite
DN/OD 160 ist der Schwerpunkt. Varianten mit 160/110, 160/125 und 160/160 unterscheiden die zweite Rohrseite.
Länge und SN 4
Genannt werden ein KGEM-Rohr mit 1000 mm sowie ein KG-Rohr mit 2000 mm; bei beiden Titeln steht SN 4.
Werkstoff
Bei mehreren beschriebenen KG-Komponenten ist PVC oder PVC-U genannt; die Dichtung DN 160 nennt NBR-Gummi.
Bei den beschriebenen Produkten reichen die ausgewiesenen Gewichte von 0,05 kg bei einem Ersatzdichtring bis 2,36 kg beim KGEM-Rohr. Das kann bei der Handhabung und bei der Zusammenstellung der Komponenten berücksichtigt werden, ersetzt aber nicht die Auswahl nach Nennweite und Verbindung.
Montageplanung in fünf Auswahlstufen
- Hauptmaß festlegen: Die vorhandene Rohrseite mit DN 160 oder DN/OD 160 einordnen.
- Verlauf skizzieren: Für jede Richtungsänderung den benötigten Winkel und für jede Abzweigung die zweite Nennweite notieren.
- Verbindung bestimmen: Zwischen gleicher Nennweite, Reduzierung 160/110 oder 160/125 sowie Anschluss an Steinzeug oder Guss unterscheiden.
- Abschluss und Zugang ergänzen: Kappe, Muffenstopfen, Reinigungsrohr oder Schachtfutter nach der jeweiligen Stelle im Leitungsverlauf einordnen.
- Dichtung zuordnen: NBR-Dichtung, Ersatzdichtring, Profilring oder GA-Set nach der im Artikelnamen genannten Verbindung betrachten.
Diese Reihenfolge trennt die geometrischen Angaben von den Anschlussdetails. Sie verhindert, dass ein Bogen mit einem Abzweig verwechselt wird oder eine Reduzierung lediglich wegen der gemeinsamen Zahl 160 ausgewählt wird.
Häufige Fragen zum Kanalrohrsystem
Welche Nennweite steht im Mittelpunkt?
Mehrere Artikel nennen DN 160 oder DN/OD 160. Bei Abzweigen und Reduzierungen kommt eine zweite Seite mit 110, 125 oder 160 hinzu. Die erste Zahl allein beschreibt daher nicht immer beide Anschlussseiten.
Welche Winkel gibt es bei den Bögen?
Die Artikelnamen nennen 15°, 30°, 45°, 67° und 87°. Bei einem Abzweig steht zusätzlich die Kombination der beiden Nennweiten im Titel, etwa 160/125 oder 160/110.
Wann ist eine Reduzierung die passende Variante?
Eine Reduzierung ist durch zwei unterschiedliche Maße gekennzeichnet. In den vorliegenden Artikeln sind 160/110 und 160/125 genannt. Diese Varianten unterscheiden sich damit von einem Rohr oder Formstück, dessen Anschlussseiten beide mit 160 bezeichnet sind.
Wie unterscheiden sich die Übergänge zu Steinzeug und Guss?
Für Steinzeug sind ein Anschluss mit Spitzende und ein Steinzeug-Muffen-Anschluss aufgeführt. Für Guss gibt es einen eigenen Guss-Anschluss. Die vorhandene Gegenstelle entscheidet somit über die Anschlussart.
Welche Dichtung gehört zu welcher Stelle?
Die Auswahl unterscheidet zwischen KG-Rohrdichtung DN 160 aus NBR, Ersatzdichtring und Lippendichtung, Doppeldichtung-GA-Set sowie Profilring für KGUS DN/OD 160. Maß und Verbindungsbezeichnung sollten gemeinsam betrachtet werden.
Unterkategorie DN/OD 160
Die Unterkategorie DN/OD 160 bündelt die Varianten mit dieser zentralen Maßangabe. Sie ist der direkte Einstieg, wenn Rohr, Bogen, Abzweig oder Verbindungsteil ausdrücklich DN/OD 160 nennt.
Rohre und Formstücke mit der im Namen genannten Nennweite DN/OD 160.
