Kanalrohre DN/OD 160
Für ein Kanalrohrsystem mit DN/OD 160 stehen Rohre, Bögen, Abzweige, Muffen, Dichtungen, Reduzierungen und Anschlüsse zur Auswahl. Entscheidend sind Leitungsrichtung, Abgang, Übergang und der konkrete Durchmesser.
DN/OD 160 im Kanalrohrsystem einordnen

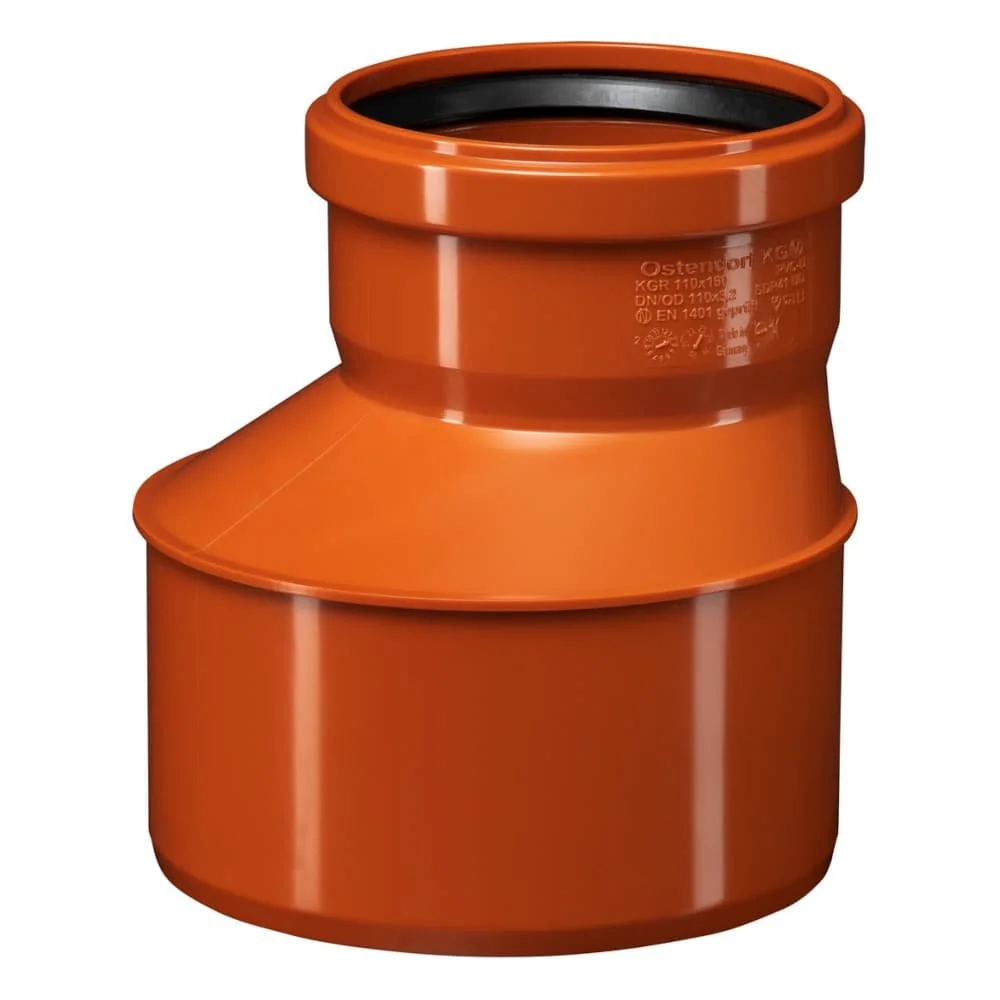

DN/OD 160 bezeichnet die gemeinsame Größenangabe dieser Kategorie. Die Auswahl reicht vom geraden Kanalrohr über Bögen und Abzweige bis zu Muffen, Dichtungen, Reduzierungen, Schachtfuttern und Reinigungsrohren. Die Unterschiede liegen vor allem in der Leitungsrichtung, im Winkel, im Abgangsmaß und in der Anschlussart. Dadurch lässt sich ein vorhandener Rohrverlauf gezielt weiterführen, teilen, abwinkeln oder abschließen.
Für die Planung ist die Reihenfolge der Verbindungen hilfreich: Zuerst steht der Verlauf der Hauptleitung fest, danach werden Richtungsänderungen und Abzweige zugeordnet. Anschließend geht es um Übergänge zu Steinzeug oder Guss sowie um die passenden Dichtungs- und Muffenvarianten. Zum Abschluss werden Reinigungszugang, Kappe, Stopfen oder Schachtanschluss betrachtet. Die Artikelbezeichnungen nennen die jeweiligen Maße und Bauformen direkt, etwa DN 160, DN/OD 160/160 oder 160/125.
Formstücke nach Leitungsrichtung auswählen
Bögen nach dem Winkel ordnen

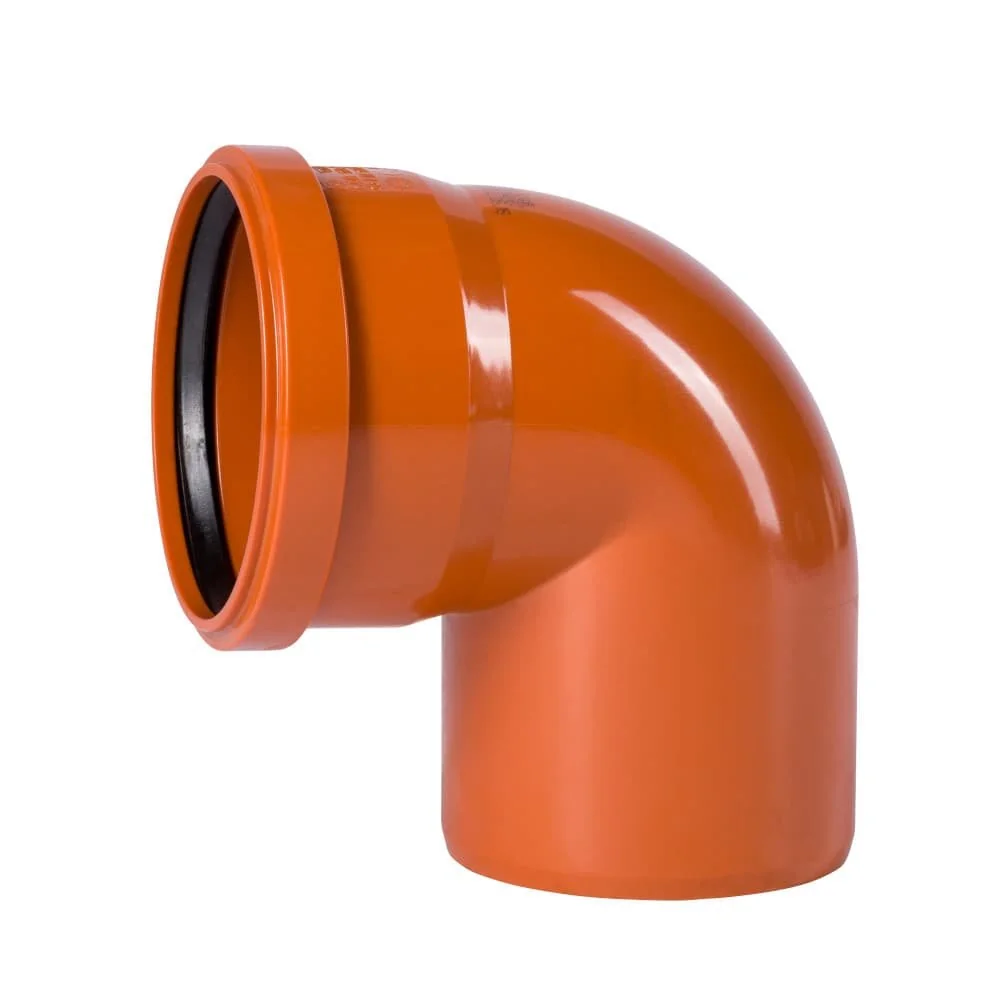

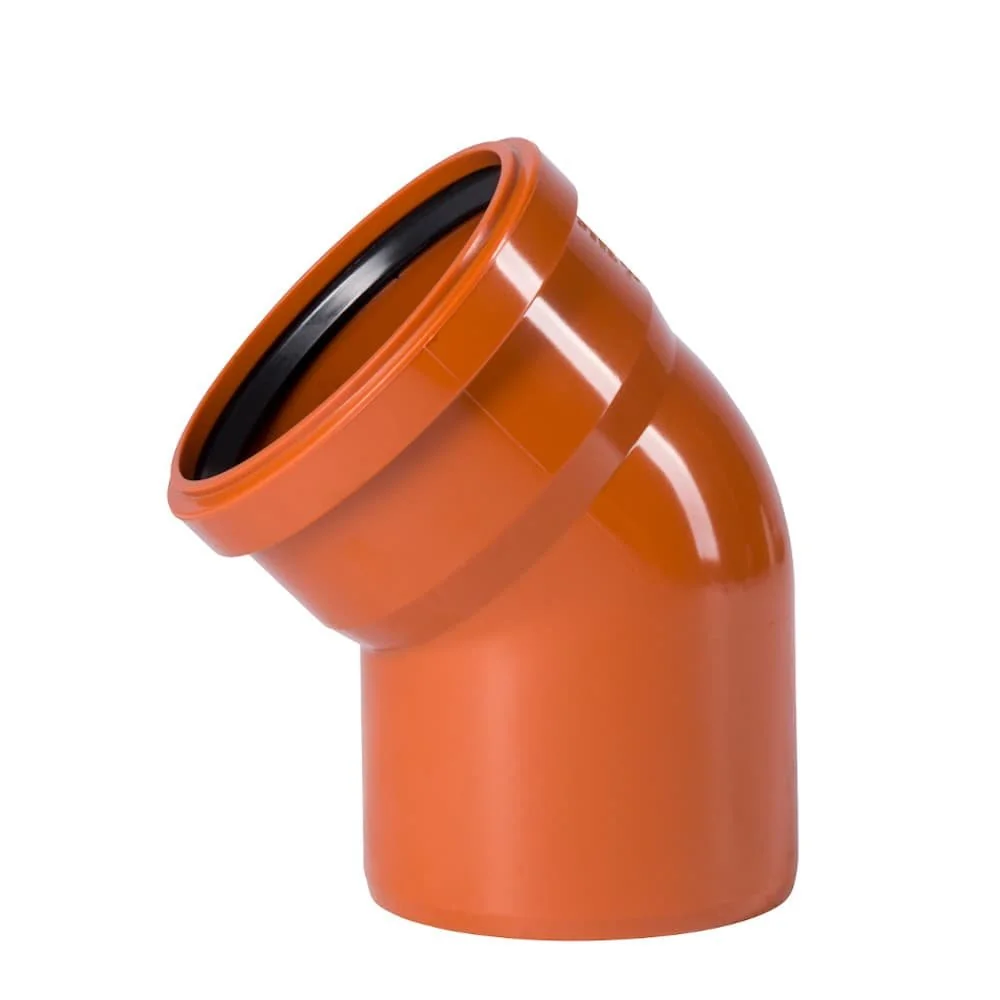

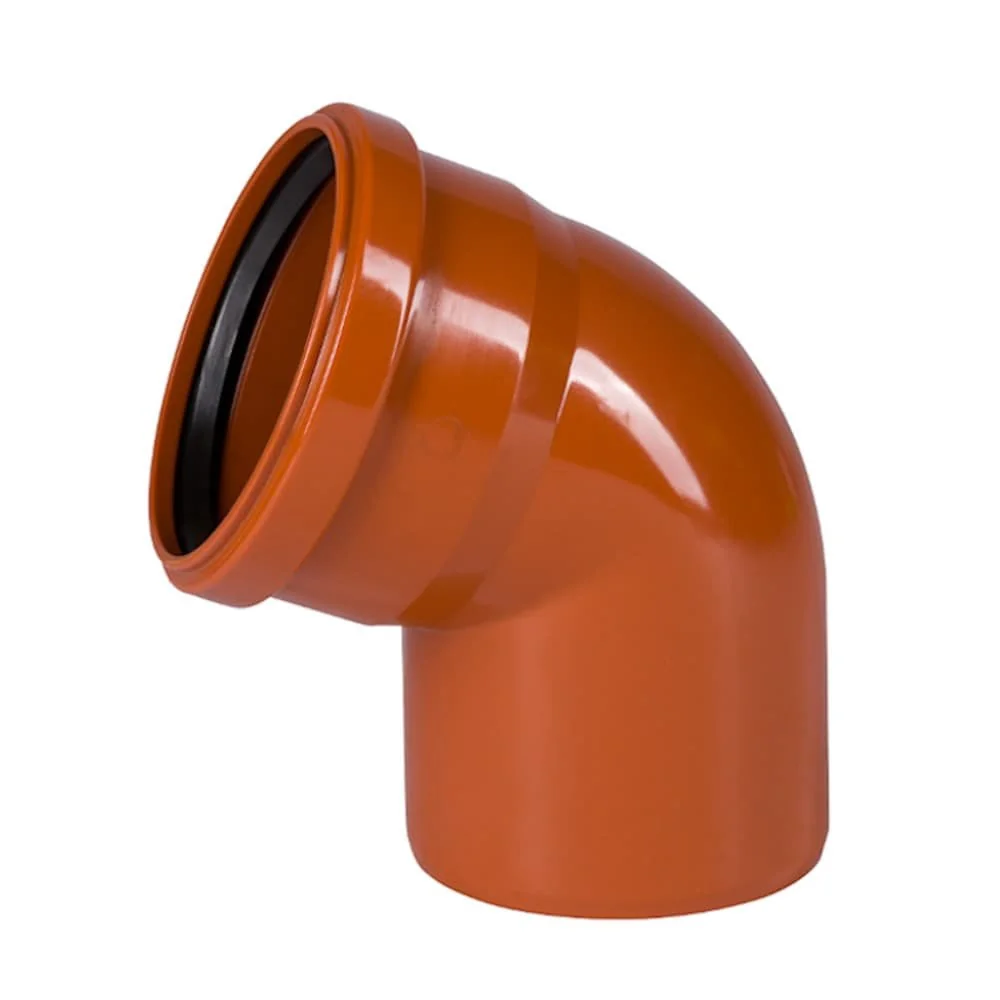

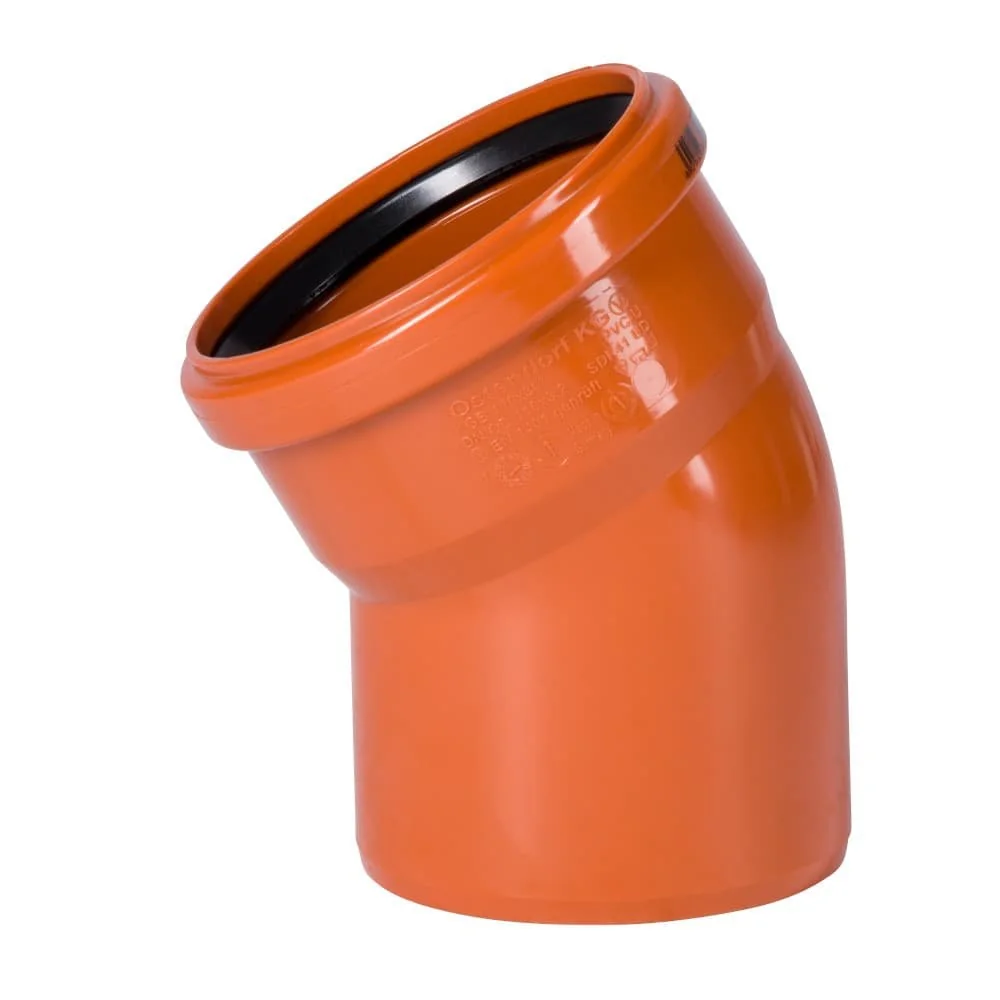

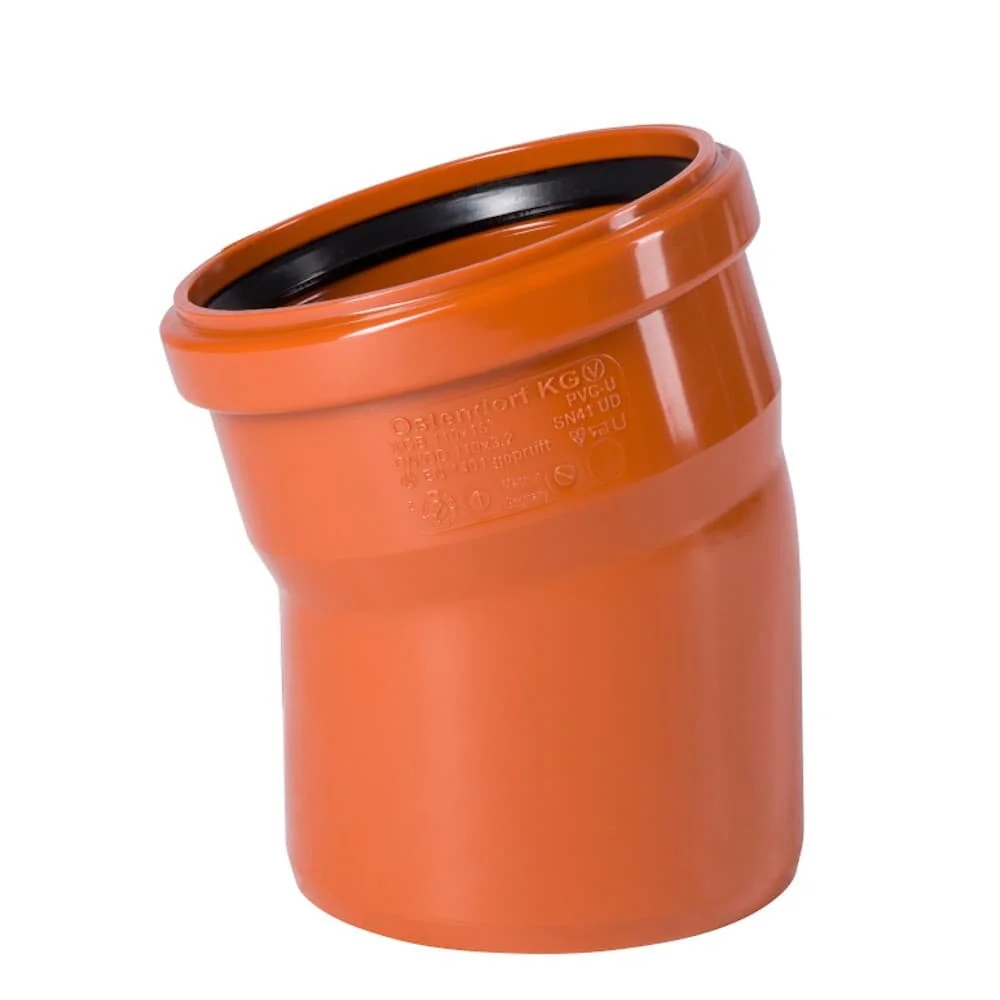

Für eine Richtungsänderung gibt es in dieser Kategorie mehrere Winkelstufen. Gelistet sind KG Bögen mit 15, 30, 45, 67 und 87 Grad. Der 15-Grad-Bogen verändert die Richtung nur leicht, während 87 Grad nahe an einem rechtwinkligen Verlauf liegt. Dazwischen stehen 30, 45 und 67 Grad. Ein Bogen mit DN 160 beziehungsweise DN/OD 160 gehört dabei in die Größenplanung der Leitung; der Winkel beschreibt die Richtung. Der Produktname sollte deshalb immer nach beiden Angaben gelesen werden.
Abzweige nach Abgang und Winkel unterscheiden

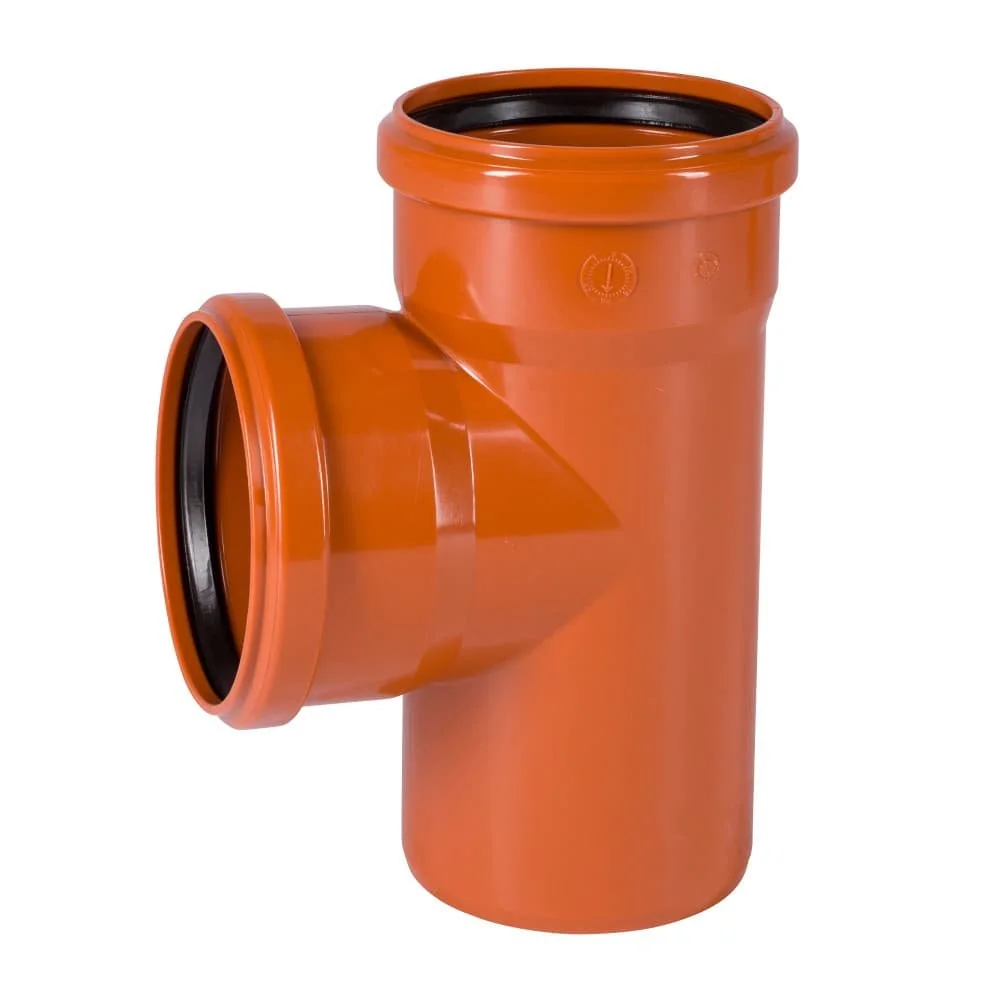

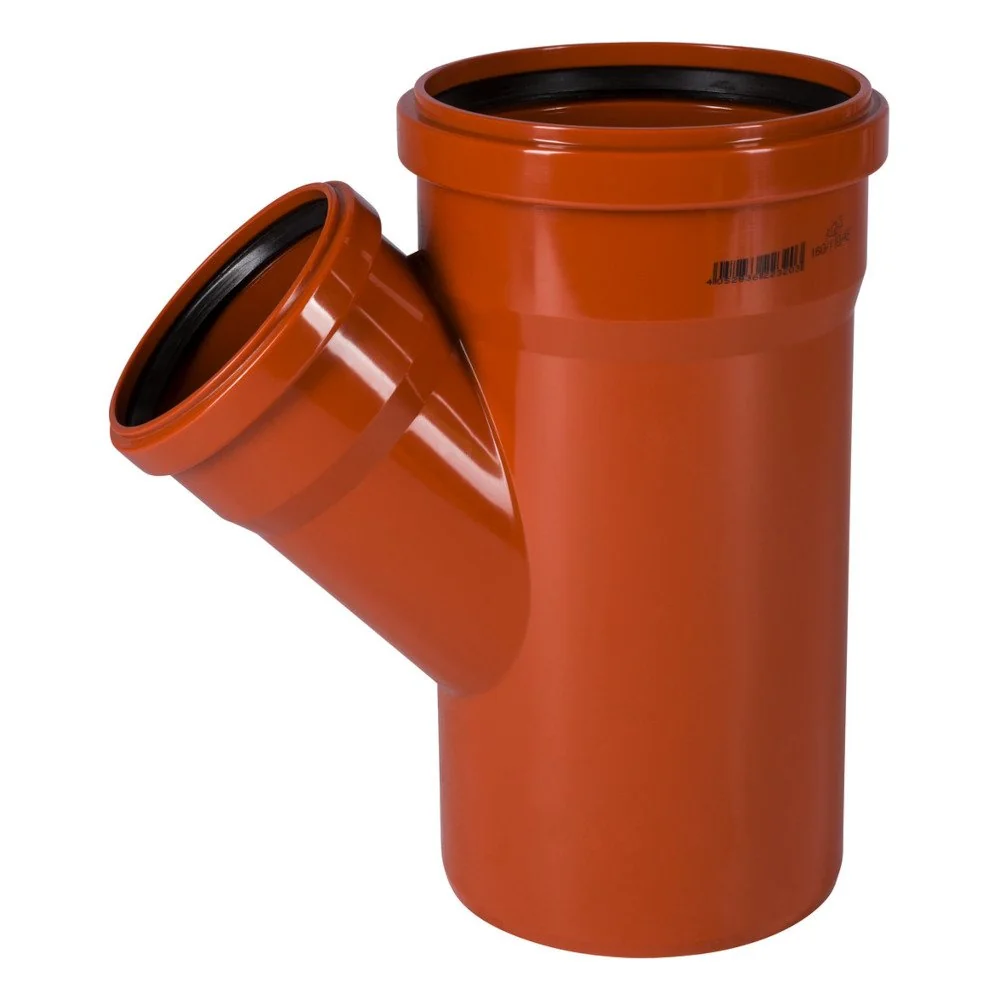

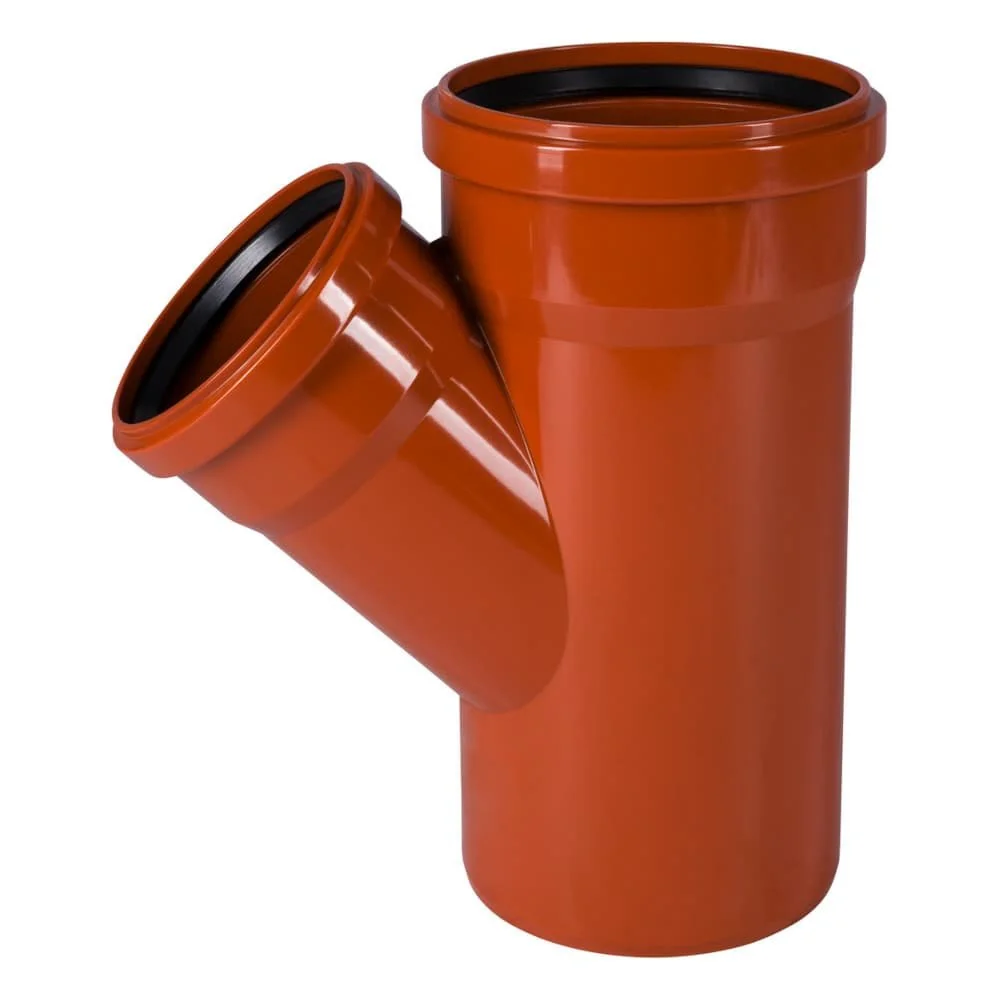

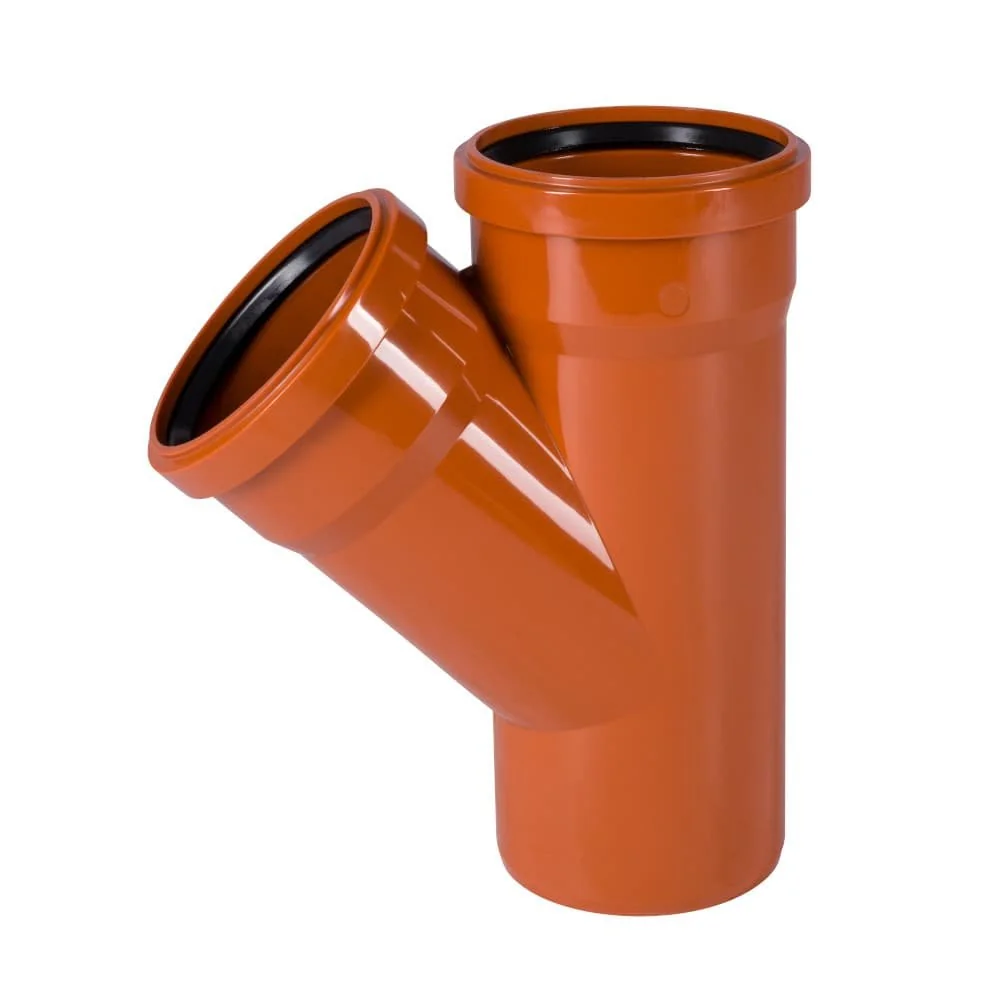

Bei einem Abzweig kommen zwei Auswahlachsen zusammen: der Winkel und die beiden Anschlussmaße. Das Sortiment nennt KGEA Abzweige DN/OD 160/160 mit 45 Grad sowie Varianten DN 160/125 mit 45 oder 87 Grad. Außerdem sind Abzweige DN 160/110 mit 45 Grad und 87 Grad gelistet. Für die Zuordnung zählt daher nicht nur die Grundgröße 160, sondern auch der kleinere Abgang. Ein 160/160-Abzweig verbindet gleich bezeichnete Maße; 160/125 und 160/110 führen zu einem jeweils kleineren Anschlussmaß.
Muffen, Dichtungen und Übergänge

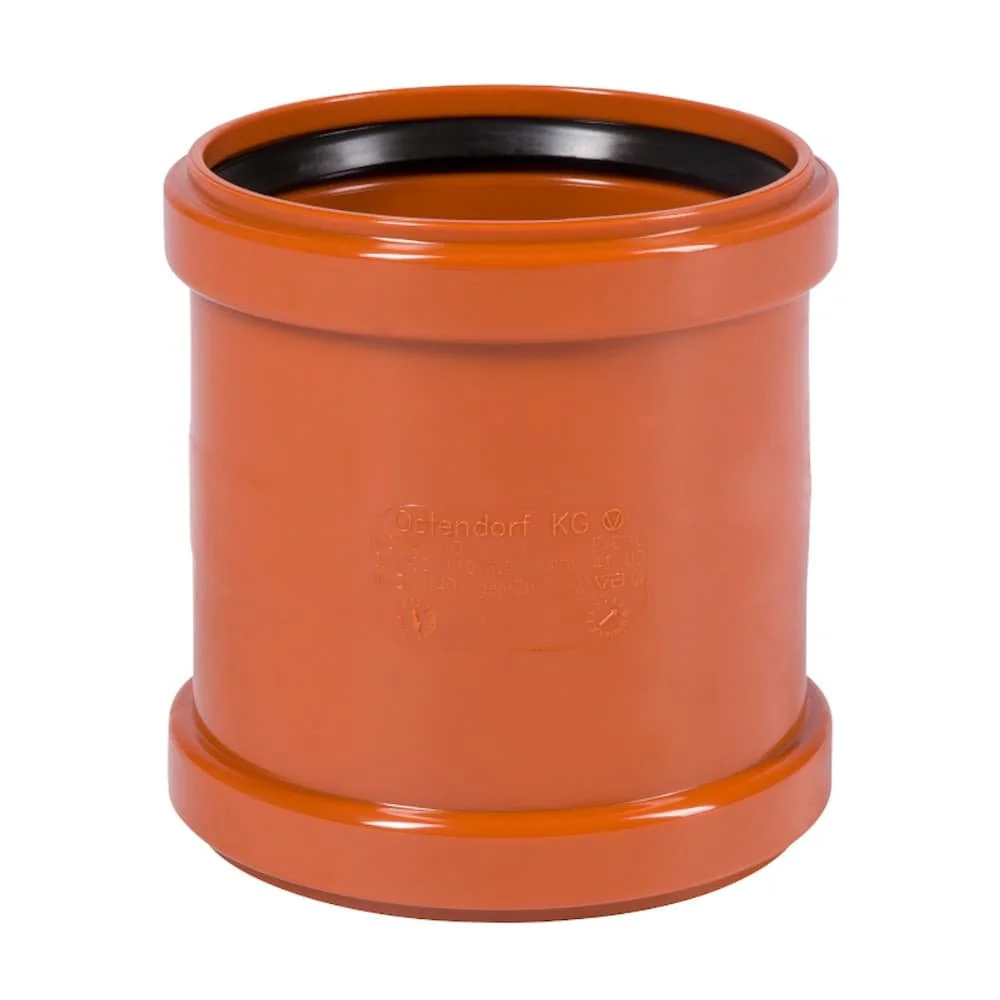

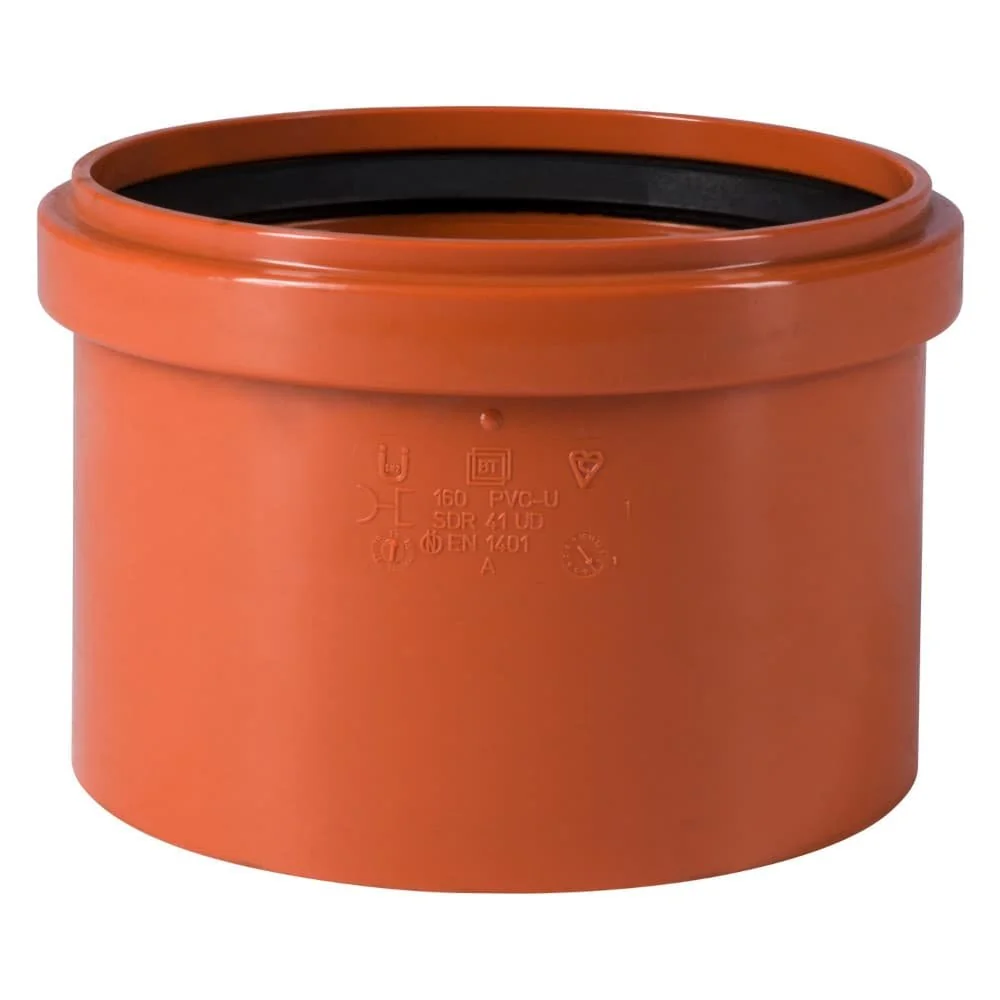

Für Rohrstücke mit DN/OD 160 stehen unterschiedliche Muffenformen zur Verfügung. Die Überschiebmuffe KGU und die Doppelmuffe KGMM sind mit DN/OD 160 bezeichnet; außerdem ist eine Aufsteckmuffe für KG-Rohr DN 160 gelistet. Diese Namen weisen auf verschiedene Verbindungsaufgaben hin, weshalb die vorhandenen Rohrenden und die geplante Verbindung zuerst feststehen sollten.

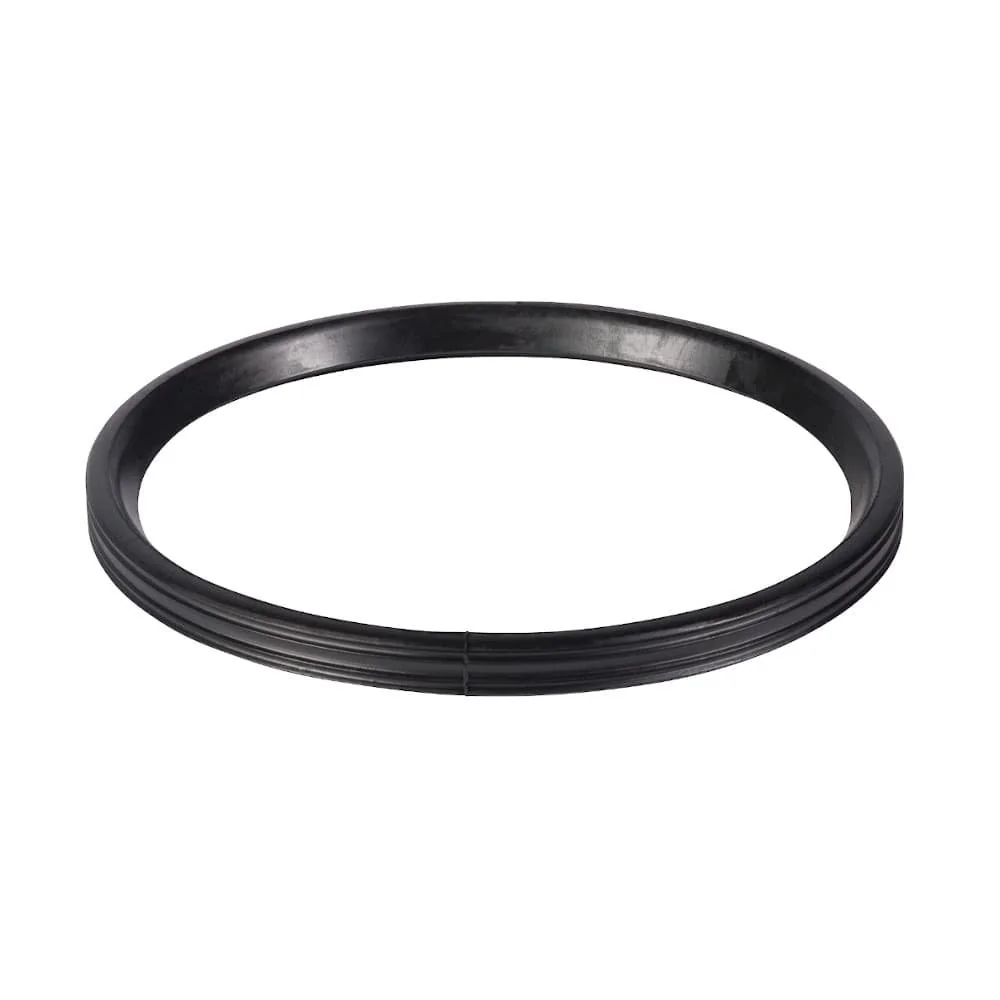

Bei Übergängen in andere Rohrsysteme sind die Anschlussarten klar getrennt. Ein KG-Rohr DN 160 mit Anschluss für Steinzeugrohr ist als Spitzende gelistet. Der KGUSM Anschluss ist für Steinzeug-Muffen DN/OD 160 bezeichnet. Für Gussrohre gibt es ein KGUG Anschlussstück für KG-Rohre DN 160. Dazu kommen eine KG Rohrdichtung DN 160 aus NBR sowie ein Ersatzdichtring als Lippendichtung für DN160. Die Anschlussvariante für Steinzeugrohr ist damit von der Variante für eine Steinzeug-Muffe oder ein Gussrohr zu unterscheiden.
Ein Profilring für KGUS DN/OD 160 ergänzt die Verbindungsartikel. Bei Dichtungen ist die genaue Bauform wichtiger als eine allgemeine Bezeichnung: NBR-Dichtung, Ersatzdichtring und Lippendichtung sind im Sortiment getrennt aufgeführt. Die Auswahl orientiert sich deshalb am Anschlussstück, am Rohrende und an der jeweiligen Artikelbezeichnung.
Rohre, Reinigung und Abschluss

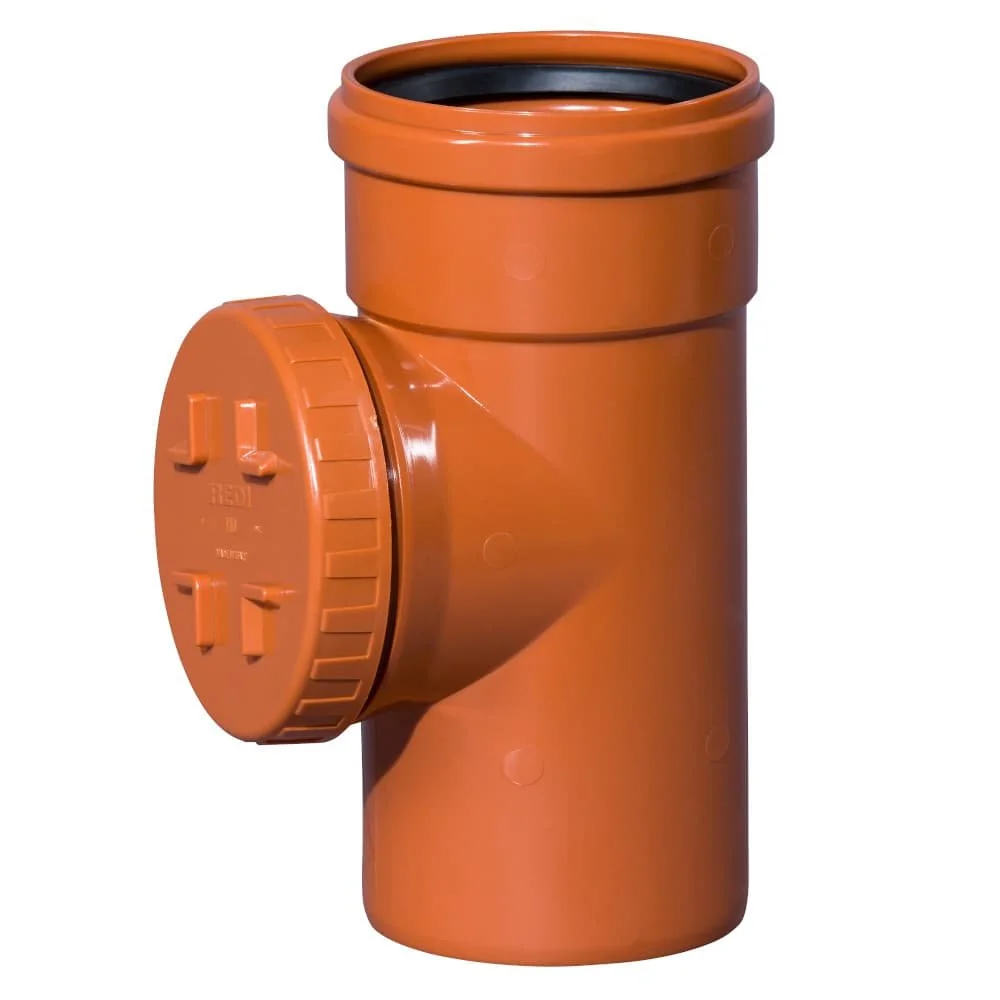

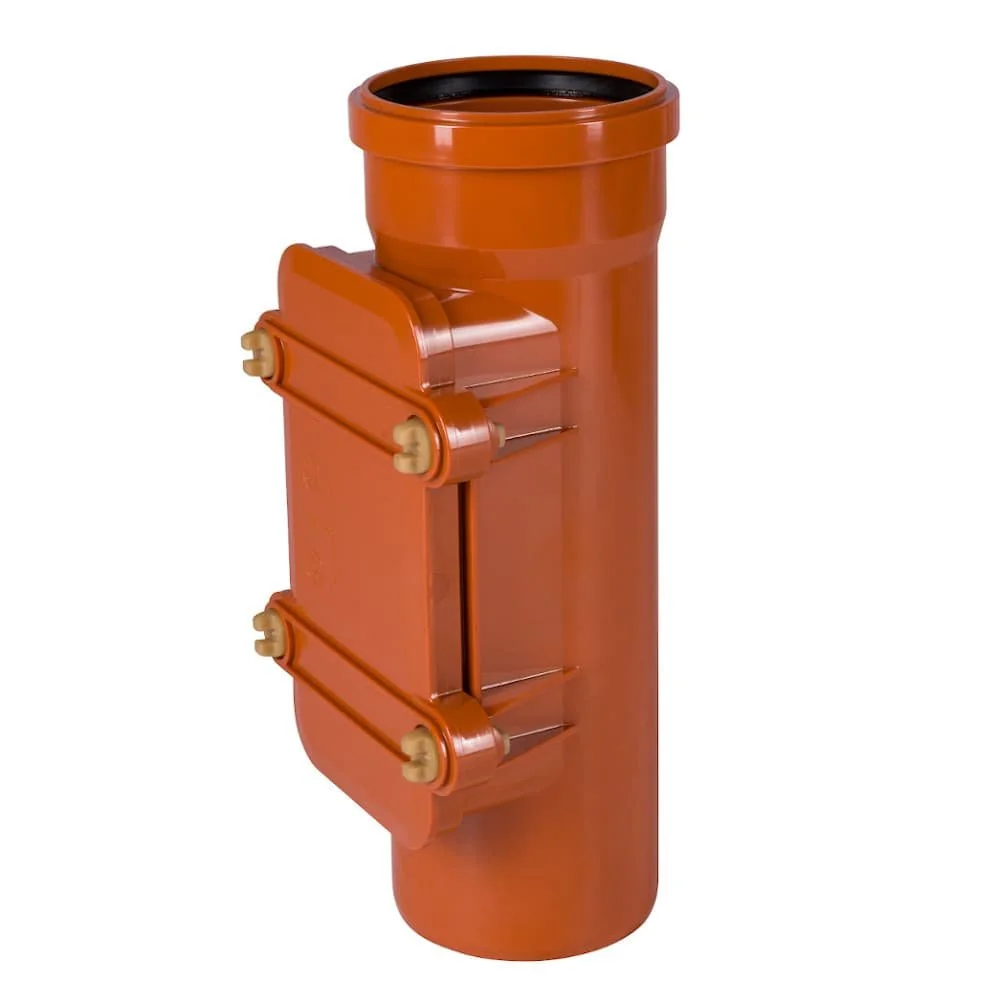

Bei den geraden Rohren unterscheiden sich die gelisteten Varianten durch die Bezeichnung und die angegebene Länge. Das KGEM Rohr ist mit SN 4, DN/OD 160 und 1000 mm aufgeführt. Ein weiteres KG Rohr trägt die Angaben DN 160, SN 4 und 2000 mm. Für einen Reinigungszugang gibt es ein Reinigungsrohr DN 160 mit rundem Deckel sowie ein KG Reinigungsrohr DN 160 in orange. Die Farbe orange ist bei diesem Reinigungsrohr Teil der Produktangabe.

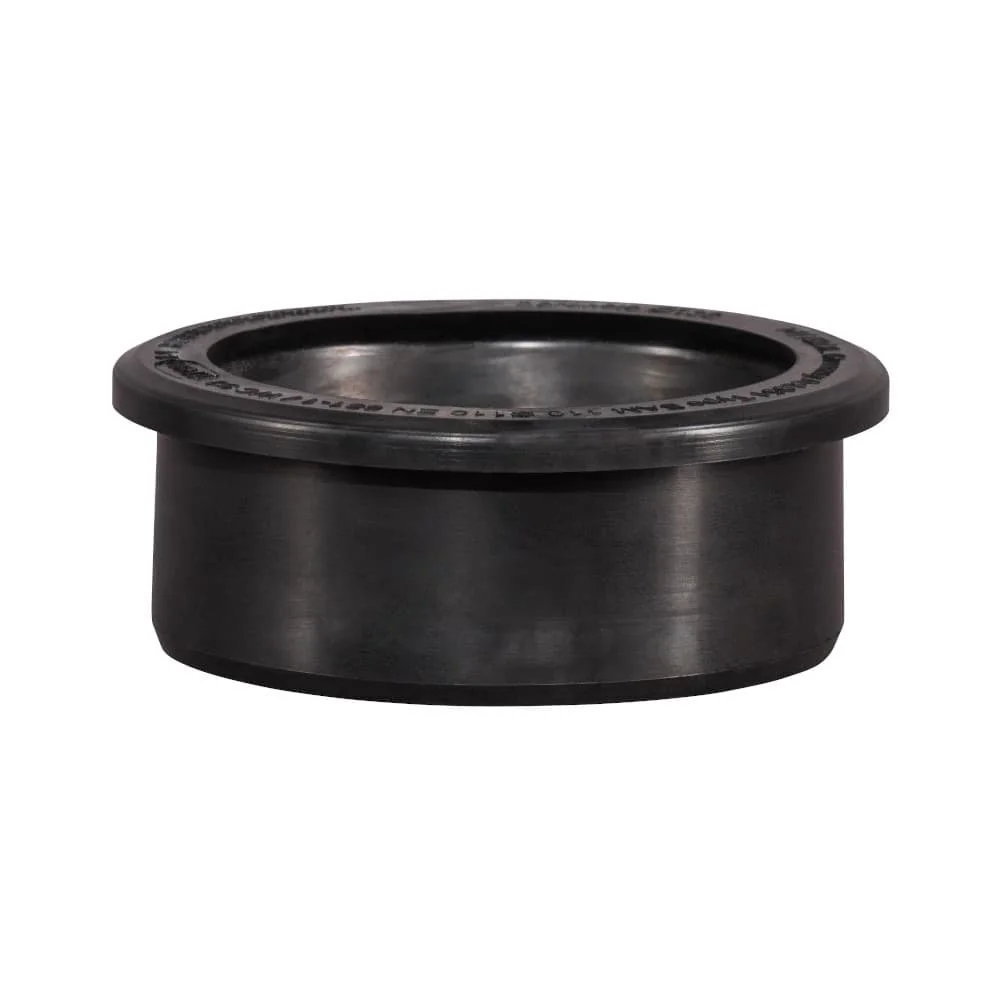

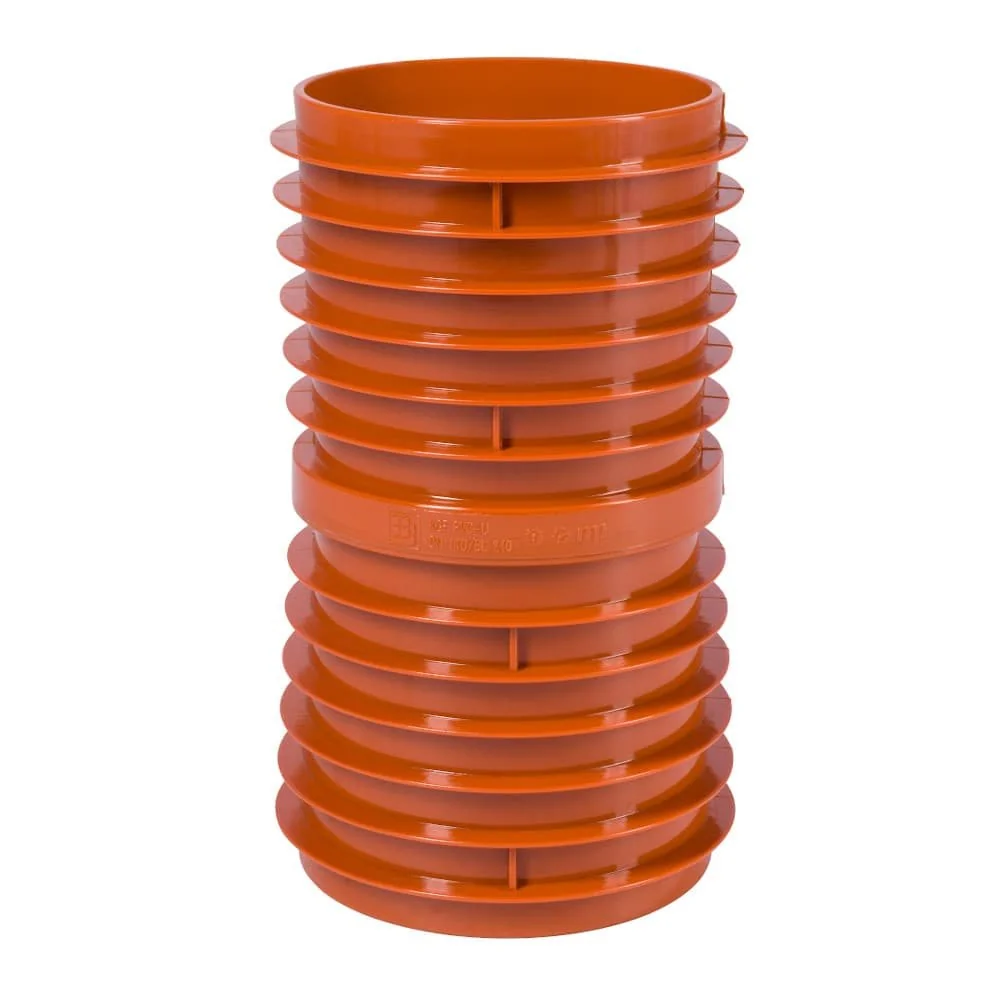

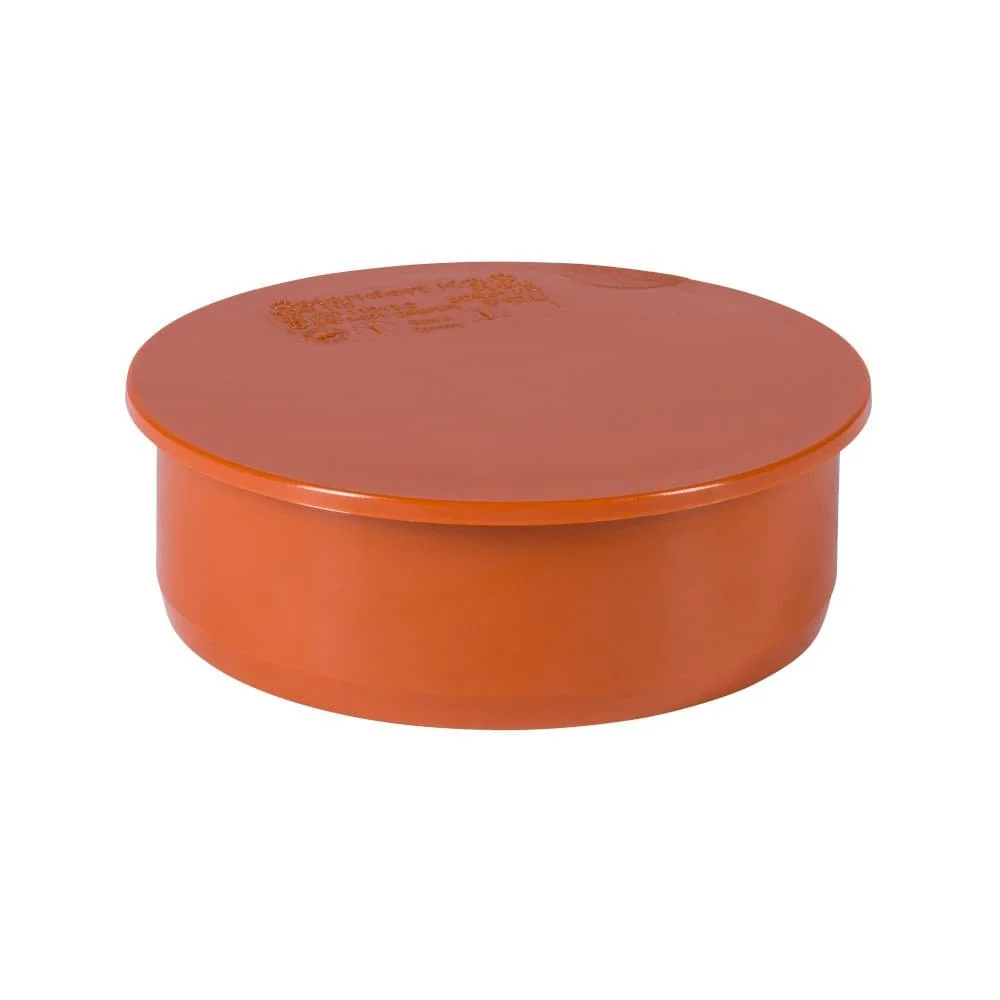

Für das Ende einer Leitung stehen eine KGK Kappe DN/OD 160 und ein Muffenstopfen DN 160 zur Auswahl. Beide Bezeichnungen beschreiben Abschlussartikel, unterscheiden sich aber in ihrer Bauform. Für bauliche Durchführungen sind ein Schachtfutter DN 160 sowie ein KGF Schachtfutter DN/OD 160/240 gelistet. Auch das Reinigungsrohr DN 110 mit Ersatzbolzen ist in der Produktliste enthalten; seine Bezeichnung sollte nicht mit der DN/OD-160-Ausführung verwechselt werden.
Leitung fortführen
Gerades Rohr, Überschiebmuffe oder Doppelmuffe nach der vorhandenen Rohrverbindung zuordnen.
Zugang vorsehen
Ein Reinigungsrohr mit Deckel gehört an die Stelle, an der ein Wartungszugang vorgesehen ist.
Leitungsende schließen
Kappe und Muffenstopfen sind als getrennte Abschlussformen für DN 160 gelistet.
Produktbeispiele für DN/OD 160
Die folgenden Beispiele zeigen drei unterschiedliche Aufgaben: eine Richtungsänderung, einen Abzweig und einen Reinigungszugang. Die Produktnamen geben die relevanten Maße und die jeweilige Bauform wieder.
Auswahlhilfe nach Arbeitsschritt
Eine kurze Zuordnung nach der Aufgabe reduziert Verwechslungen zwischen ähnlich bezeichneten Formstücken. Die Maße im Artikelnamen bleiben dabei der Bezugspunkt.
Richtung ändern
15, 30, 45, 67 oder 87 Grad anhand des geplanten Leitungsverlaufs auswählen. Der Bogen bleibt bei DN 160 beziehungsweise DN/OD 160.
Leitung teilen
Beim Abzweig zuerst den Winkel und danach das Verhältnis 160/160, 160/125 oder 160/110 abgleichen. So bleibt der Abgang klar zugeordnet.
System verbinden
Für Steinzeug, Steinzeug-Muffen und Guss sind eigene Anschlussbezeichnungen vorhanden. Muffe, Dichtung und Übergang werden deshalb als zusammengehörige Verbindung betrachtet.
Länge und Abschluss planen
Bei geraden Rohren sind die Angaben SN 4, DN/OD 160 x 1000 mm oder DN 160, SN 4, 2000 mm im Namen enthalten. Für das Ende kommen Kappe oder Muffenstopfen in Betracht.
Montageplanung ohne Maßfehler
Ein übersichtlicher Plan beginnt mit einer Skizze des Leitungsverlaufs. Darin werden gerade Strecken, Bögen und Abzweige in der vorgesehenen Reihenfolge notiert. Für jeden Richtungswechsel steht der Winkel fest; für jeden Abzweig werden beide Anschlussmaße festgehalten. So lässt sich ein 160/125-Abgang von einer 160/110-Variante unterscheiden, auch wenn beide zur Grundgröße 160 gehören.
Danach werden die Übergänge geprüft: Steinzeugrohr, Steinzeug-Muffe und Gussrohr sind im Sortiment als eigene Anschlussaufgaben benannt. Die Dichtungsartikel unterscheiden zwischen NBR-Anschlussdichtung DN 160 und Ersatzdichtring beziehungsweise Lippendichtung DN160. Bei Muffen stehen Überschiebmuffe, Doppelmuffe und Aufsteckmuffe als getrennte Begriffe nebeneinander.
Für eine nachvollziehbare Zusammenstellung sollten Länge und Kennzeichnung des geraden Rohres ebenfalls notiert werden. Beim KGEM Rohr lauten die Angaben SN 4, DN/OD 160 und 1000 mm; beim anderen gelisteten Rohr stehen DN 160, SN 4 und 2000 mm. Reinigungsrohr, Kappe, Stopfen oder Schachtfutter kommen erst danach als eigene Bauteile in die Skizze. Diese Reihenfolge macht sichtbar, wo ein Zugang oder ein Abschluss eingeplant ist.
FAQ zu Kanalrohren DN/OD 160
Welche Winkel gibt es bei den Bögen DN/OD 160?
Gelistet sind Bögen mit 15, 30, 45, 67 und 87 Grad. Die passende Variante richtet sich nach der geplanten Richtungsänderung. Der Winkel und die Größenangabe DN 160 beziehungsweise DN/OD 160 sollten gemeinsam gelesen werden.
Worin unterscheiden sich die Abzweige 160/160, 160/125 und 160/110?
Die Zahlen nennen die beiden Anschlussmaße des jeweiligen Abzweigs. In der Produktliste stehen 160/160, 160/125 und 160/110; zusätzlich unterscheiden sich die Varianten durch 45 oder 87 Grad. Erst das Verhältnis und danach der Winkel ordnen den Abzweig ein.
Welcher Anschluss ist für Steinzeug oder Guss vorgesehen?
Für Steinzeugrohr ist ein Anschlussstück als Spitzende aufgeführt, für Steinzeug-Muffen gibt es den KGUSM Anschluss. Ein eigenes KGUG Anschlussstück ist für KG-Rohre DN 160 und Gussrohre bezeichnet. Die Anschlussart steht jeweils im Produktnamen.
Welche Artikel unterstützen Reinigung oder einen Leitungsabschluss?
Für den Reinigungszugang ist ein Reinigungsrohr DN 160 mit rundem Deckel beziehungsweise ein KG Reinigungsrohr DN 160 in orange gelistet. Für den Abschluss stehen eine KGK Kappe DN/OD 160 und ein Muffenstopfen DN 160 zur Verfügung.
Welche Rohrlängen sind bei DN/OD 160 genannt?
Das KGEM Rohr ist mit SN 4, DN/OD 160 und 1000 mm bezeichnet. Ein weiteres KG Rohr trägt die Angaben DN 160, SN 4 und 2000 mm. Die Länge steht somit nicht pauschal für alle Rohre der Kategorie, sondern ist je Produkt angegeben.
