Oberlenker
Oberlenker für die Dreipunktaufnahme: Gewinde- und Hydraulikvarianten mit unterschiedlichen Kategorien, Maßangaben sowie Zubehör für Kugeln, Fanghaken, Hülsen und Anschweißenden.
Oberlenker nach Bauform unterscheiden
Im Bereich Oberlenker stehen Gewindeoberlenker, Hochleistungsgewindeoberlenker, ein Hydraulik-Oberlenker und verschiedene Verbindungsteile nebeneinander. Für die Auswahl zählen vor allem die im Produktnamen und in der Beschreibung genannten Angaben: Bauform, Kategorie, Maßangabe und Ausführung. Einträge mit „Gewindeoberlenker“ sind in mehreren Kategoriepaaren und Millimetermaßen vorhanden. Das Hydraulikmodell ist als „Hydraulik Oberlenker Kat. 3“ bezeichnet. Oberlenkerfanghaken, Oberlenkerkugeln, Reduzierhülsen, Oberlenkerhalter und Anschweißenden stehen als Zubehör- beziehungsweise Verbindungsteile separat.
Die Produktgruppe lässt sich dadurch nach der jeweiligen Aufgabe eingrenzen. Wer eine Gewindevariante mit einer bestimmten Kategorie und Maßangabe vergleicht, braucht andere Daten als bei einem Hydraulikmodell mit Anschluss- und Hubangaben. Zubehör wird wiederum über seine eigene Bezeichnung ausgewählt: Ein Fanghaken nennt Gewinde und Kugeldurchmesser, eine Reduzierhülse die Übergangsrichtung, und ein Anschweißende die Kategorie mit Millimeterangabe. Diese Lesart hält die einzelnen Produktdaten voneinander getrennt und macht den Vergleich übersichtlich.
Gewindeoberlenker für definierte Kombinationen
Bei den beschriebenen Black-Line-Standardvarianten nennt die Produktbeschreibung eine Gewindespindel M 30 x 3,5 mm, eine gehärtete Kugel, eine Hülse in verzinkter und schwarz pulverbeschichteter Ausführung sowie zwei Schmiernippel. Diese Merkmale gehören zu den entsprechend beschriebenen Standardmodellen; aus dem Namen allein sollten sie nicht auf jede andere Ausführung übertragen werden. Die Kombination aus Kategorie und Maßangabe bleibt deshalb ein eigener Auswahlpunkt.
Bei den Hochleistungsgewindeoberlenkern wird eine extra schwere Ausführung genannt. Für die beschriebenen Modelle sind ein Gewinde M 36 x 3 mm, eine schwarz pulverbeschichtete Hülse und zwei Schmiernippel angegeben. Damit stehen im Faktenstand zwei unterschiedliche Gewindeangaben nebeneinander: M 30 x 3,5 mm bei den genannten Standardmodellen und M 36 x 3 mm bei den beschriebenen Hochleistungsmodellen.
Hydraulikoberlenker mit konkreten Anschlussdaten
Das Hydraulikmodell der Kategorie 3 bringt andere Auswahlangaben mit. In der Beschreibung stehen Schlepperanschluss Kat. 3 – 32,0 mm, Geräteanschluss Kat. 3, Einbaulänge ca. 680 mm, Hub ca. 210 mm, Arbeitslänge max. ca. 890 + 50 mm, Druckkraft ca. 9,0 t, Zugkraft ca. 6,8 t und Betriebsdruck ca. 180 bar. Außerdem werden die Verstellung unter Last, ein Fanghaken, eine zusätzliche Verstellmöglichkeit der Gewindespindel, ein Sperrblock, zwei doppellagige Hydraulikschläuche, Stecker und eine Steuerkette genannt.
Die Kategorie an beiden Anschlüssen abgleichen
Kat. 1, Kat. 2 und Kat. 3 erscheinen in den Produktnamen in unterschiedlichen Kombinationen. Die Liste führt Kat. 1 – 1, Kat. 1 – 2 und Kat. 2 – 2 bei Gewindeoberlenkern getrennt auf; das Hydraulikmodell trägt Kat. 3. Bei Zubehör nennt der Name die jeweilige Zuordnung, etwa „Kat. III auf II“ bei einer Reduzierhülse oder „Kat. 3 für Fanghaken Kat. 2“ bei einer Oberlenkerkugel. Vor dem Vergleich sollte daher die am Traktor und am Anbaugerät geforderte Kategoriebezeichnung feststehen. Anschließend wird das vollständige Kategoriepaar im jeweiligen Namen abgeglichen, statt nur die Millimeterzahl zu betrachten.
Kat. 1 – 1

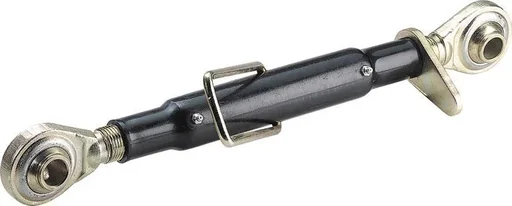

Black-Line-Varianten dieser Kombination sind mit 280, 330, 405, 450 und 510 mm aufgeführt.
Kat. 1 – 2
Diese Black-Line-Kombination erscheint mit 270, 330, 405, 450 und 510 mm als eigene Maßauswahl.
Kat. 2 – 2

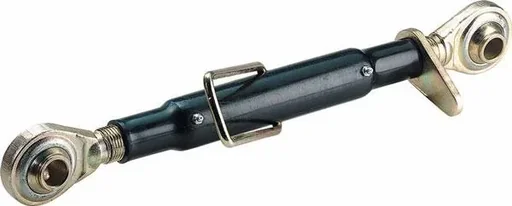

Black-Line-Varianten sind mit 270, 330, 405, 450 und 510 mm genannt; Hochleistungsvarianten mit 360, 400, 460, 520 und 580 mm.
Die Kategorie 3 ist im Faktenstand beim Hydraulik-Oberlenker mit Anschlussdaten beschrieben. Bei Kugeln und Reduzierhülsen wird die Beziehung zu Fanghaken oder die Übergangsrichtung ausdrücklich im Namen genannt. So bleibt erkennbar, ob ein Teil eine eigene Kategorie trägt oder zwischen zwei Kategorien vermittelt.
Länge und Maßangaben der Gewindevarianten
Innerhalb eines Kategoriepaars gibt es mehrere Maßangaben. Ein Eintrag wie „Gewindeoberlenker, Black-Line, Kat. 1 – 2, 270 mm“ verbindet die Kategorie 1 – 2 mit der im Namen genannten Maßzahl. Ein anderer Eintrag derselben Kombination mit 330, 405, 450 oder 510 mm ist eine separate Maßvariante. Das gleiche Prinzip zeigt sich bei Kat. 1 – 1 und Kat. 2 – 2. Die Hochleistungsgewindeoberlenker ergänzen die Kat. 2 – 2 mit den genannten Maßen 360 bis 580 mm.
Für die Auswahl wird zuerst die benötigte Maßangabe an der vorhandenen Verbindung ermittelt und danach mit dem vollständigen Produktnamen verglichen. Die Kategorie darf dabei nicht durch eine längere oder kürzere Maßzahl ersetzt werden. Bei der hydraulischen Ausführung sind Einbaulänge, Hub und maximale Arbeitslänge als eigene Werte angegeben; sie sollten nicht mit den Maßangaben der Gewindevarianten gleichgesetzt werden. Eine weitere Black-Line-Ausführung der Kombination Kat. 1 – 1 ist als 510-mm-Variante aufgeführt.
Die Millimeterzahl und die Kategorie gehören jeweils zur konkreten Produktzeile. Das ist bei ähnlichen Namen wichtig: Die Reihe enthält mehrfach 330, 405, 450 und 510 mm, aber mit unterschiedlichen Kategoriepaaren oder Bauformen. Eine Zuordnung allein über die Länge würde diese Unterschiede ausblenden. Für die Entscheidung sollten daher Name, Kategoriepaar und die in der Beschreibung vorhandenen technischen Werte gemeinsam gelesen werden.
Gewinde, Hülse und Schmiernippel vergleichen
Die Ausführung der beschriebenen Standard- und Hochleistungsmodelle unterscheiden sich in der Gewindeangabe und in der Ausführung. Bei den Standarddaten stehen M 30 x 3,5 mm, eine gehärtete Kugel, eine verzinkte beziehungsweise schwarz pulverbeschichtete Hülse und zwei Schmiernippel. Bei den Hochleistungsdaten sind M 36 x 3 mm, eine extra schwere Ausführung, eine schwarz pulverbeschichtete Hülse und ebenfalls zwei Schmiernippel genannt. Das sind Merkmale der jeweiligen beschriebenen Modelle.
Black-Line Standard
M 30 x 3,5 mm, gehärtete Kugel, Hülse verzinkt / schwarz pulverbeschichtet und zwei Schmiernippel sind in den beschriebenen Standardvarianten angegeben.

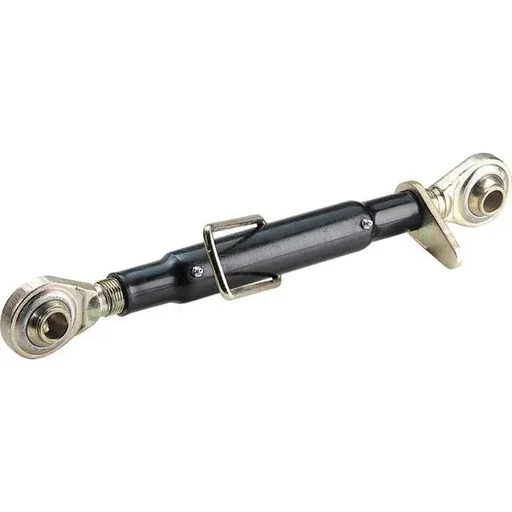

Hochleistungsgewindeoberlenker
Die beschriebenen Varianten nennen M 36 x 3 mm, eine extra schwere Ausführung, eine schwarz pulverbeschichtete Hülse und zwei Schmiernippel.
Für zwei konkrete Beispiele sind außerdem Gewichte angegeben: 4,5 kg beim Gewindeoberlenker Kat. 1 – 2 mit 270 mm und 9,34 kg beim Hochleistungsgewindeoberlenker Kat. 2 – 2 mit 400 mm. Diese Werte gehören zu genau diesen Produktdaten und sind nicht als allgemeines Gewicht für die jeweilige Reihe zu verstehen.
Zubehör für Fanghaken, Kugeln, Hülsen und Anschweißenden

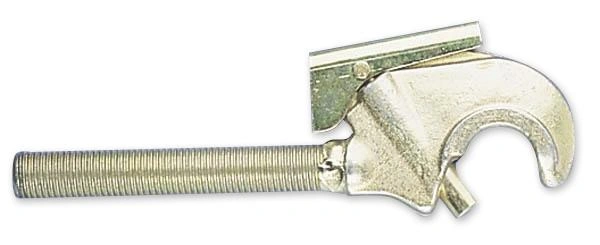

Beim Zubehör entscheidet die genaue Bezeichnung über die zu vergleichende Schnittstelle. Der Oberlenkerfanghaken trägt Kat. 2 und ein M30-Gewinde. Seine Beschreibung nennt eine verzinkte Ausführung, M 30 x 3,5 mm, 210 mm Gewindelänge, ein Rechtsgewinde und einen Kugeldurchmesser von 50 mm. Das Produktgewicht ist mit 3,69 kg angegeben.
Fanghaken und Kugeln

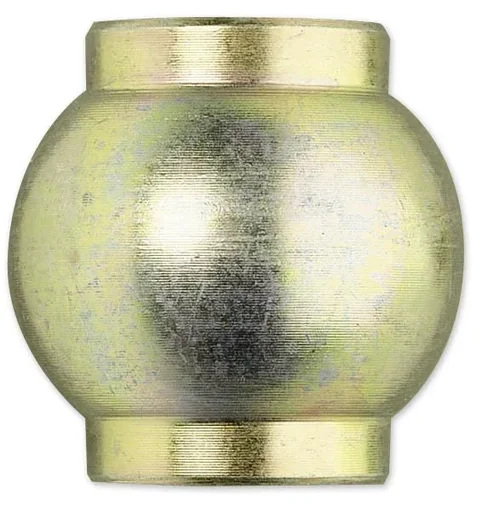

Aufgeführt sind Kugeln der Kategorien 3 für Fanghaken Kat. 2, 3 – 2 sowie Kat. 2 für Fanghaken Kat. 2. Bei der Kat.-3-Kugel wird zusätzlich eine verzinkte Ausführung beschrieben.
Reduzierhülsen

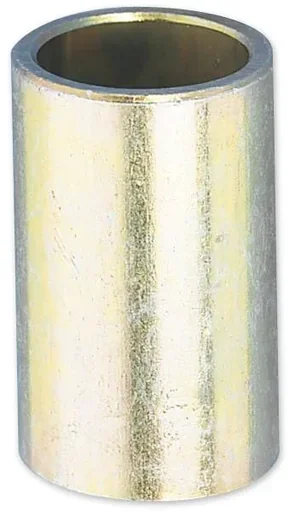

Die Kategorie führt eine Reduzierhülse Oberlenker Kat. III auf II und eine Reduzierhülse Oberlenker Kat. II auf I. Die Beschreibungen benennen sie als Reduzierhülsen für Oberlenker.
Halter und Anschweißenden

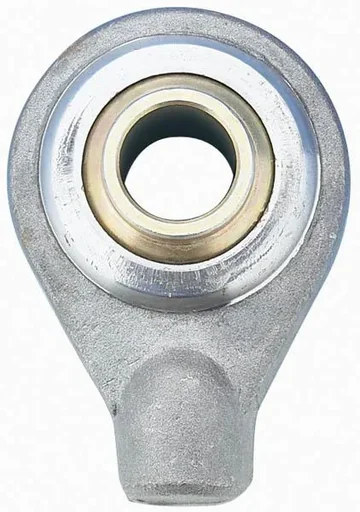

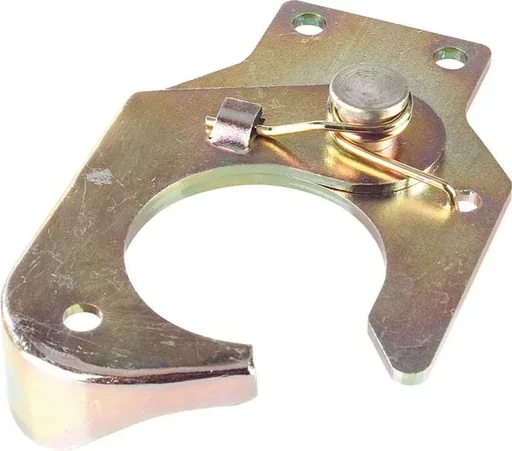

Der Halter ist für Oberlenkerhülsen bis 63 mm Durchmesser beschrieben; Bohrungen haben 9 mm, der Lochabstand beträgt 40 mm. Beim beschriebenen Anschweißende der Kat. 1 nennt die Beschreibung Kugelgelenke zum Anschweißen; außerdem ist ein Anschweißende der Kat. 2 mit 30 mm im Produktnamen aufgeführt.
Die Zubehörteile bilden damit eigene Auswahlachsen: Gewinde und Kugeldurchmesser beim Fanghaken, Kategorie und Übergangsrichtung bei den Hülsen, Kategorie und Maß beim Anschweißende sowie die genaue Kugelbezeichnung beim Gegenstück. Bei der Zuordnung sollten diese Angaben in ihrer jeweiligen Produktzeile bleiben.
Produktbeispiele im Vergleich
Die folgenden Beispiele zeigen unterschiedliche Entscheidungsschwerpunkte innerhalb der Kategorie. Die Bildkarten verknüpfen jeweils genau das Produkt, dessen Name und Daten beschrieben werden.
Verwandte Bereiche der Dreipunktaufnahme
Für die Verbindung an der Dreipunktaufnahme stehen benachbarte Bereiche mit weiteren Teilen zur Verfügung. Bolzen und Kugeln knüpfen an die Verbindung zwischen Oberlenker, Fanghaken und Gerät an. Ackerschienen sowie Gerätedreiecke und Adapter gehören ebenfalls zur Dreipunktaufnahme. Die Begriffe helfen bei der Einordnung, wenn neben dem Oberlenker weitere Verbindungsteile anhand ihrer Kategorie oder Bauform verglichen werden.
Fragen vor der Auswahl
Welche Angaben trennen Gewinde- und Hydraulikoberlenker?
Der Produktname weist bei den Gewindevarianten auf den Gewindeoberlenker hin und ergänzt Kategorie sowie Maßangabe. Beim Hydraulikmodell nennt die Beschreibung zusätzlich Schlepper- und Geräteanschluss, Einbaulänge, Hub, Arbeitslänge, Druck- und Zugkraft sowie Betriebsdruck. Außerdem ist dort die Verstellung unter Last beschrieben.
Wie lese ich Kat. 1 – 2, Kat. 2 – 2 oder Kat. 3?
Die Kategoriepaare werden in den Produktnamen getrennt geführt. Beim Hydraulik-Oberlenker steht Kat. 3; seine Beschreibung nennt sowohl Schlepperanschluss Kat. 3 – 32,0 mm als auch Geräteanschluss Kat. 3. Bei Zubehör weisen die Namen auf Übergänge oder das Gegenstück hin, etwa Kat. III auf II oder Kugel für Fanghaken Kat. 2.
Welche M30- und M36-Angaben sind dokumentiert?
Die beschriebenen Black-Line-Standardvarianten nennen M 30 x 3,5 mm; dieselbe Gewindeangabe steht auch beim Oberlenkerfanghaken. Die beschriebenen Hochleistungsgewindeoberlenker nennen M 36 x 3 mm. Die Angabe gilt jeweils für die betreffende Produktbeschreibung und nicht automatisch für jede Variante mit ähnlichem Namen.
Welche Maßangabe sollte verglichen werden?
Bei Gewindeoberlenkern wird die im Namen genannte Millimeterzahl mit der benötigten Maßangabe der Verbindung verglichen, immer zusammen mit dem Kategoriepaar. Die Reihe enthält beispielsweise 270, 330, 405, 450 und 510 mm. Beim Hydraulikmodell sind Einbaulänge, Hub und maximale Arbeitslänge separat beschrieben.
Welche Zubehörbezeichnung muss beim Gegenstück beachtet werden?
Beim Fanghaken stehen Kategorie, M30-Gewinde, Gewindelänge und Kugeldurchmesser in der Beschreibung. Bei Kugeln nennen die Produktnamen den Fanghaken, bei Reduzierhülsen die Übergangsrichtung und bei Anschweißenden Kategorie und Millimeterangabe. Der Oberlenkerhalter führt zusätzlich Hülsendurchmesser, Bohrungsdurchmesser und Lochabstand auf.
