Unterlenker für die Dreipunktaufnahme
Diese Kategorie bündelt unterschiedliche Teile rund um Unterlenker: Fangschalen, Kugeln und Schnellkuppler stehen neben Reduzierhülsen, Distanzscheiben, Ketten, Federn, Klappsteckern und einem Spannschloss. Dadurch lässt sich die Auswahl nach der benötigten Bauform und nach den Angaben in der jeweiligen Produktbeschreibung ordnen. Für einen ersten Vergleich sind vier Punkte hilfreich: die Kategorie, das Kugelaußen- und Kugelinnenmaß, die Art der Verbindung sowie der genannte Lieferumfang. Die Produktnamen unterscheiden unter anderem Einzelteile, Sets und Schnellkuppler zum Anschweißen. Auch die Größenangaben fallen je nach Kategorie unterschiedlich aus. Wer diese Informationen gemeinsam betrachtet, kann die in der Kategorie aufgeführten Varianten gezielt miteinander vergleichen.
Kategorie und Kugelmaße vergleichen
Die Produktbezeichnungen nennen die Kategorien I, II, II+III und III. Bei einer Fangschale der Kategorie I werden ein Kugelaußendurchmesser von 44 mm und ein Kugelinnendurchmesser von 22 mm angegeben. Für Kategorie II sind es 56 mm außen und 28 mm innen. Die Fangschale für Kategorie II+III ist mit 64 mm außen und 28 mm innen bezeichnet. Bei Kategorie III stehen 64 mm außen und 38 mm innen in der Bezeichnung. Dieselben Maßpaare finden sich auch bei den aufgeführten Kugeln und Schnellkupplern: Kategorie I mit 44 und 22 mm, Kategorie II mit 56 und 28 mm sowie Kategorie III mit 64 und 38 mm.
Die Kombinationen bei den Distanzscheiben zeigen eine weitere Abgrenzung. Eine Scheibe der Kategorie II ist für Unterlegkugeln mit 56 mm außen und 28 mm innen benannt. Für Kategorie III werden 64 mm außen und 38 mm innen genannt; eine Variante III-II hat 64 mm außen und 28 mm innen. Kategorie II+III und III-II sind daher nicht dieselbe Angabe. Beim Abgleich einer vorhandenen Aufnahme sollten Kategorie und beide Kugelmaße zusammen betrachtet werden, statt nur eine einzelne Zahl aus dem Namen zu verwenden.
Fangschalen, Kugeln und Schnellkuppler
Fangschalen als Einzelteile

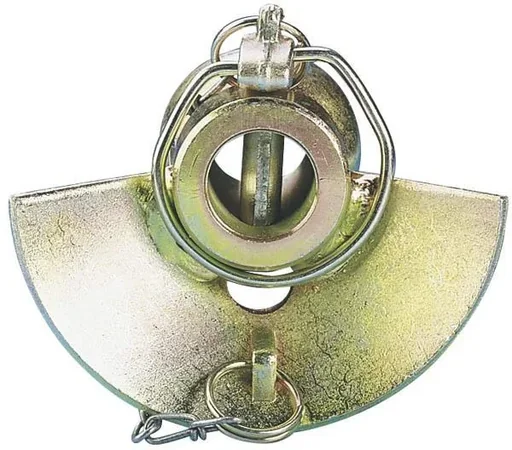

Die Fangschalen sind nach Kategorie und Kugelmaß getrennt benannt. Bei den beschriebenen Varianten wird eine verzinkte Ausführung genannt; außerdem gehören Kette und Spezialstecker zum angegebenen Lieferumfang. Das gilt für die Fangschalen der Kategorien I, II, II+III und III, die mit unterschiedlichen Maßpaaren angeboten werden. Eine Fangschale ist damit nicht automatisch mit jeder Kugelvariante gleichzusetzen: Die Bezeichnung gibt an, ob 44, 56 oder 64 mm außen sowie 22, 28 oder 38 mm innen vorgesehen sind.
Kugeln und Schnellkuppler im Set

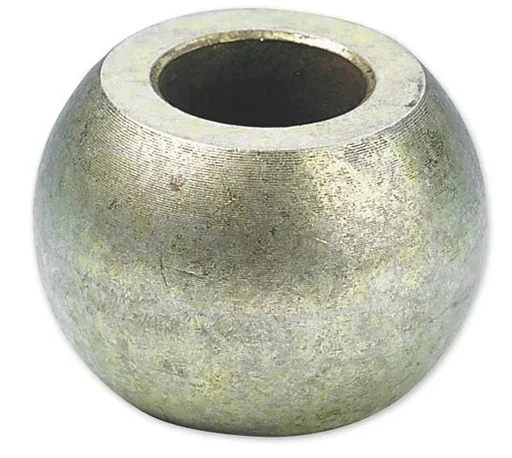

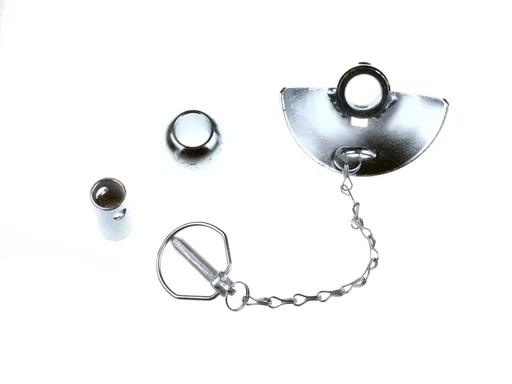

Bei den Kugeln und Schnellkupplern steht die Verbindung von Kategorie und Maß im Vordergrund. Aufgeführt sind Varianten für Kategorie I mit 44 mm außen und 22 mm innen, für Kategorie II mit 56 mm außen und 28 mm innen sowie für Kategorie III mit 64 mm außen und 38 mm innen. Daneben enthält das Kat.-3-Set eine Fangschale ohne Kugel der Kategorie 3, eine UL-Kugel der Kategorie 3 und eine Red.-Buchse der Kategorie 3-2. Das Kat.-2-1-Set nennt eine Fangschale ohne Kugel der Kategorie 2, eine UL-Kugel der Kategorie 2 und eine Red.-Buchse der Kategorie 2-1.
Schnellkuppler zum Anschweißen
Die zum Anschweißen benannten Schnellkuppler unterscheiden sich vor allem durch die Kategorie und die Stückzahl. Die folgenden drei Produktkarten zeigen die jeweiligen Angaben direkt am Produkt. In den Beschreibungen wird außerdem genannt, dass die Ausführungen links und rechts verwendet werden können und beide Seiten baugleich sind.

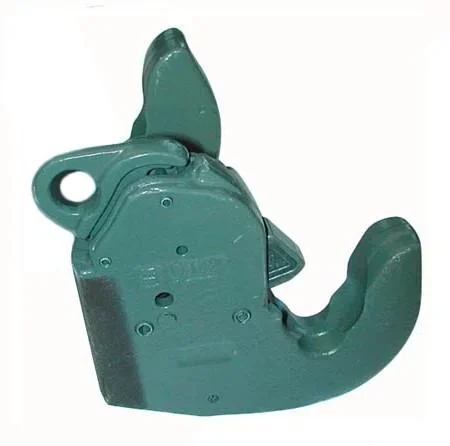

Unterlenker Schnellkuppler Kat. 1 bis 44 KW
Zum Anschweißen an die Unterlenker, Kategorie 1, 1 Stück. Die Produktbeschreibung nennt die Verwendung links und rechts.

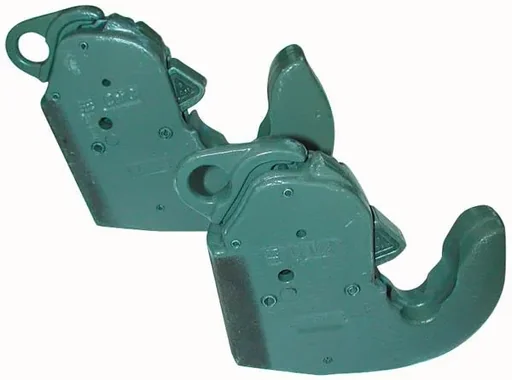

Unterlenker Schnellkuppler Kategorie 1, 2 Stück
Die Ausführung ist zum Anschweißen benannt. Beide Seiten sind baugleich; die Beschreibung nennt die Verwendung links und rechts.

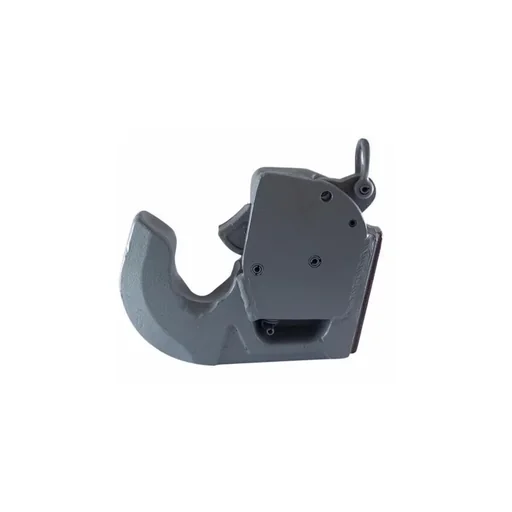

Unterlenker Schnellkuppler Kategorie 3, 2 Stück
Zum Anschweißen an die Unterlenker, Kategorie 3. Im Namen sind 2 Stück genannt; beide Seiten sind baugleich.
Reduzierhülsen und Distanzscheiben einordnen
Diese Zubehörteile verändern nicht die Bezeichnung der vorhandenen Fangschale, sondern werden über ihre eigene Kategorie- oder Maßangabe verglichen. Die Produktnamen nennen Reduzierungen von 2 auf 1, von 3 auf 2 sowie von Kategorie II auf I. Bei den ausführlich beschriebenen Hülsen für Fangschalen wird angegeben, dass die Fangschale nicht zum Lieferumfang gehört.
Reduzierhülsen

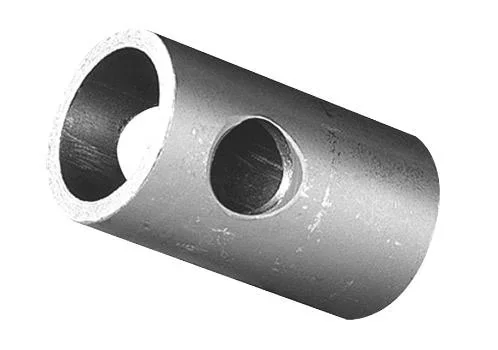

Aufgeführt sind Hülsen für Fangschalen Kat. 2-1 und Kat. 3-2 sowie eine Hülse Kat. II auf I. Für Kat. 2-1 wird die Mehrzahl genannt, für Kat. 3-2 ein Stück. Bei beiden ausführlich beschriebenen Varianten steht dabei: ohne Fangschale.
Distanzscheiben

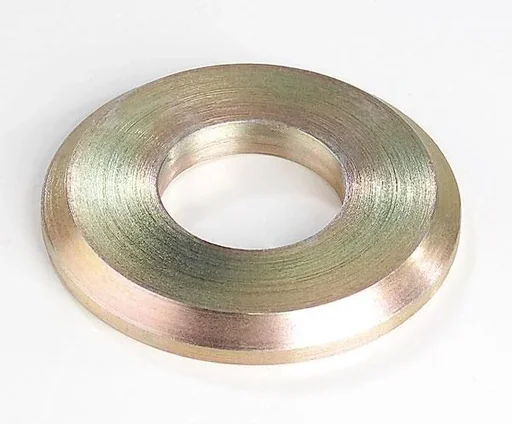

Die Scheiben sind für Unterlegkugeln bezeichnet. Genannt werden Kat. II mit 56 mm außen und 28 mm innen, Kat. III mit 64 mm außen und 38 mm innen sowie Kat. III-II mit 64 mm außen und 28 mm innen. Bei den beschriebenen Scheiben beträgt die Stärke 7 mm.
Feder und Spannschloss

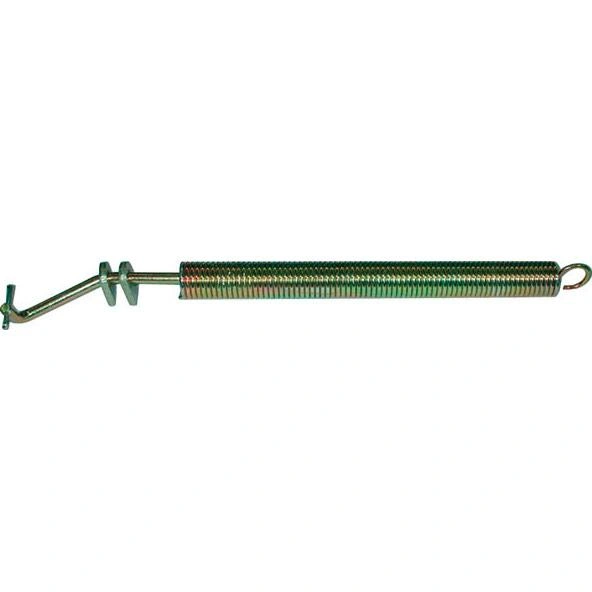

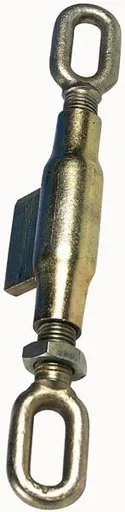

Die verzinkte Distanzfeder ist insgesamt ca. 700 mm lang, die Feder selbst ca. 500 mm. Das Spannschloss ist mit M22 bezeichnet, von 280 bis 330 mm einstellbar und aus Material ST37; die angegebene Belastbarkeit liegt bei ca. 5 Tonnen.
Stecker und Ketten nach Maß unterscheiden

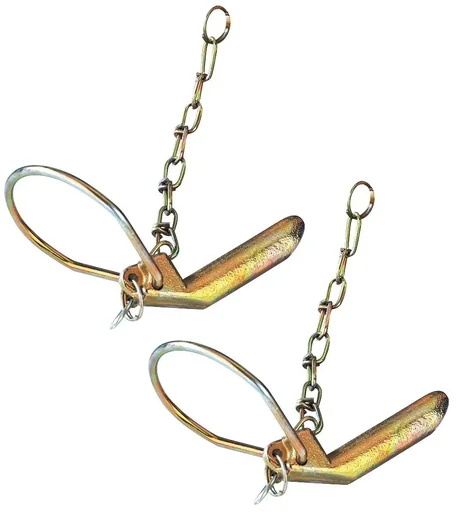

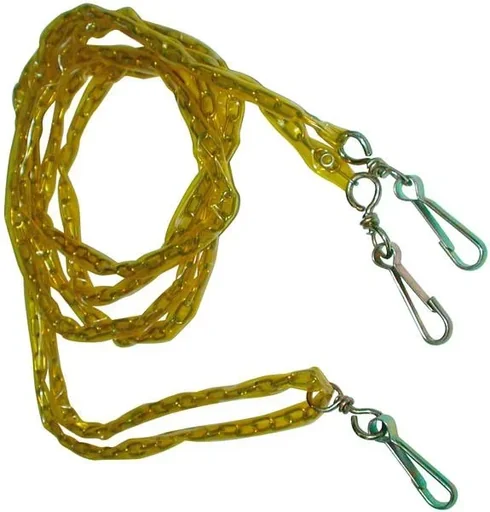

Der Spezial-Klappstecker für Unterlenker-Fangschalen wird als 2er-Set mit Kette und Ring beschrieben. Sein Durchmesser beträgt 11 mm, die Länge 52 mm und die Kettenlänge 150 mm; die Fangschale gehört nicht zu diesem Artikel. Die Unterlenker-Steuerkette ist mit ca. 4,40 m angegeben und wird mit drei Karabinerhaken aufgeführt. Ihre Kette ist verzinkt und kunststoffummantelt. Daneben stehen Universal-Stabilisatorenkette mit 13 mm sowie Universal-Stabilisatorenkette mit 9,5 mm im Sortiment. Diese beiden Namen liefern bereits die jeweilige Maßangabe. Für den Vergleich von Ketten und Steckern sind daher Länge, Durchmesser, Stückzahl und genannte Bestandteile die maßgeblichen Angaben.
Einzelteil, Set oder Anschweißteil?
Die Bauform entscheidet, welche Produktgruppe zuerst betrachtet wird. Eine Distanzscheibe, eine Reduzierhülse, eine Distanzfeder, ein Spannschloss, ein Klappstecker oder eine Kette sind jeweils als eigenes Zubehör benannt. Bei den Schnellkupplern steht dagegen ausdrücklich das Anschweißen an den Unterlenker im Vordergrund. Die Sets kombinieren mehrere Bestandteile und nennen diese im Produktnamen oder in der Beschreibung. So enthält das Kat.-3-Set Fangschale, UL-Kugel und Red.-Buchse für die Kombination 3-2. Das Kat.-2-1-Set nennt Fangschale, UL-Kugel und Red.-Buchse für 2-1.
- Für die Größenprüfung: Kategorie sowie Kugelaußen- und Kugelinnenmaß miteinander abgleichen.
- Für die Ausführung: zwischen Fangschale, Kugel, Schnellkuppler, Reduzierhülse, Distanzscheibe, Kette, Stecker und Spannschloss unterscheiden.
- Für den Umfang: auf Einzelstück, 2er-Set, genannte Kette, Karabinerhaken oder mitgelieferte Bestandteile achten.
- Für verstellbare Teile: beim Spannschloss den Bereich von 280 bis 330 mm berücksichtigen; bei der Distanzfeder sind Gesamtlänge und Federlänge getrennt angegeben.
Ergänzende Kategorien der Dreipunktaufnahme
Wenn neben Unterlenkern weitere Teile der Dreipunktaufnahme gesucht werden, führen die benachbarten Kategorien zu weiteren Begriffen. Die folgenden Verweise bleiben bei den in der Kategorieübersicht genannten Nachbarn.
Eine benachbarte Kategorie innerhalb der Dreipunktaufnahme.
Eine weitere Kategorie aus derselben Aufnahmegruppe.
Begrifflich angrenzende Kategorie für die Dreipunktaufnahme.
Die benachbarte Kategorie ergänzt die Maßsuche nach Kugeln.
Häufige Fragen zu Unterlenkern
Welche Kategorien werden bei den Unterlenkerteilen genannt?
Die Produktnamen und Beschreibungen nennen Kategorie I, II, II+III und III. Für den Abgleich stehen zusätzlich Kugelaußen- und Kugelinnendurchmesser dabei: 44 und 22 mm bei I, 56 und 28 mm bei II, 64 und 28 mm bei II+III sowie 64 und 38 mm bei III.
Welche Maße hat die Fangschale der Kategorie II?
Die Fangschale der Kategorie II ist mit 56 mm Kugelaußendurchmesser und 28 mm Kugelinnendurchmesser bezeichnet. Die Angaben unterscheiden sich von der Fangschale II+III mit 64 mm außen und 28 mm innen sowie von der Fangschale III mit 64 mm außen und 38 mm innen.
Was enthalten die aufgeführten Unterlenker-Sets?
Das Kat.-3-Set besteht laut Beschreibung aus Fangschale ohne Kugel Kat. 3, UL-Kugel Kat. 3 und Red.-Buchse Kat. 3-2. Das Kat.-2-1-Set nennt Fangschale ohne Kugel Kat. 2, UL-Kugel Kat. 2 und Red.-Buchse Kat. 2-1.
Welche Schnellkuppler sind zum Anschweißen aufgeführt?
Aufgeführt sind Schnellkuppler der Kategorie 1 und der Kategorie 3. Die Namen nennen eine Ausführung Kat. 1 bis 44 KW, eine Ausführung Kat. 1 mit 2 Stück sowie eine Ausführung Kat. 3 mit 2 Stück. In den Beschreibungen werden baugleiche Seiten und die Verwendung links und rechts genannt.
Welche Angaben gibt es zum Spezial-Klappstecker?
Der Klappstecker ist als 2er-Set mit Kette und Ring beschrieben. Der Durchmesser beträgt 11 mm, die Länge 52 mm und die Kette 150 mm. Die Fangschale ist ausdrücklich nicht Bestandteil dieses Artikels.
Welche Maße hat das Spannschloss, und was gilt für die Distanzfeder?
Das Spannschloss ist mit M22 bezeichnet und von 280 bis 330 mm einstellbar. Die Beschreibung nennt Material ST37, eine Belastbarkeit von ca. 5 Tonnen sowie Augen mit ca. 12 mm Materialstärke und ca. 38 mm Außenbreite. Die Distanzfeder ist verzinkt, insgesamt ca. 700 mm lang und an der Feder selbst ca. 500 mm.
