Kanalrohrsystem

Kanalrohrsystem nach Bauteil ordnen

Ein Kanalrohrsystem wird nach der Aufgabe des Bauteils und nach seinen Anschlussdaten zusammengestellt. Gerade KG-Rohre bilden Leitungsstrecken. Bögen ändern den Verlauf, Abzweige führen einen weiteren Strang, Anschlussstücke schaffen Übergänge, Dichtungen dichten die Verbindung ab, und Reinigungsrohre, Kappen oder Muffenstopfen schließen beziehungsweise öffnen bestimmte Stellen. In den Produktdaten stehen dafür unterschiedliche Nennweiten, Winkel, Längen und Materialangaben. Diese Merkmale sollten immer gemeinsam gelesen werden, weil ein gleicher Bauteilname verschiedene Ausführungen umfasst.

Für die Auswahl genügt daher nicht nur die Bezeichnung Rohr oder Bogen. Notieren Sie den benötigten Anschluss, vergleichen Sie Nennweite und Winkel und trennen Sie Dichtungstyp und Material. So bleibt nachvollziehbar, ob ein gerades Rohr, ein Formstück oder eine Dichtung zur geplanten Verbindung passt.

Nennweite, Länge und SN-Kennzeichnung

Gerade Rohre vergleichen

Die Rohrdaten nennen unter anderem DN/OD 125 x 2000 mm bei einem KGEM Rohr SN 4. Ein weiteres KG-Rohr ist mit DN 125 und SN4 bezeichnet. In den Fakten kommen außerdem DN 160, DN/OD 200, DN/OD 250 und DN/OD 315 vor. DN beziehungsweise DN/OD beschreibt die genannte Nennweite; 2000 mm beschreibt bei dem KGEM Rohr die Länge. SN 4 ist dort eine zusätzliche Kennzeichnung. Diese Angaben sind keine austauschbaren Größen: Der Durchmesser muss zum Anschluss passen, die Länge zur vorgesehenen Strecke und die SN-Bezeichnung zur ausgewählten Ausführung.

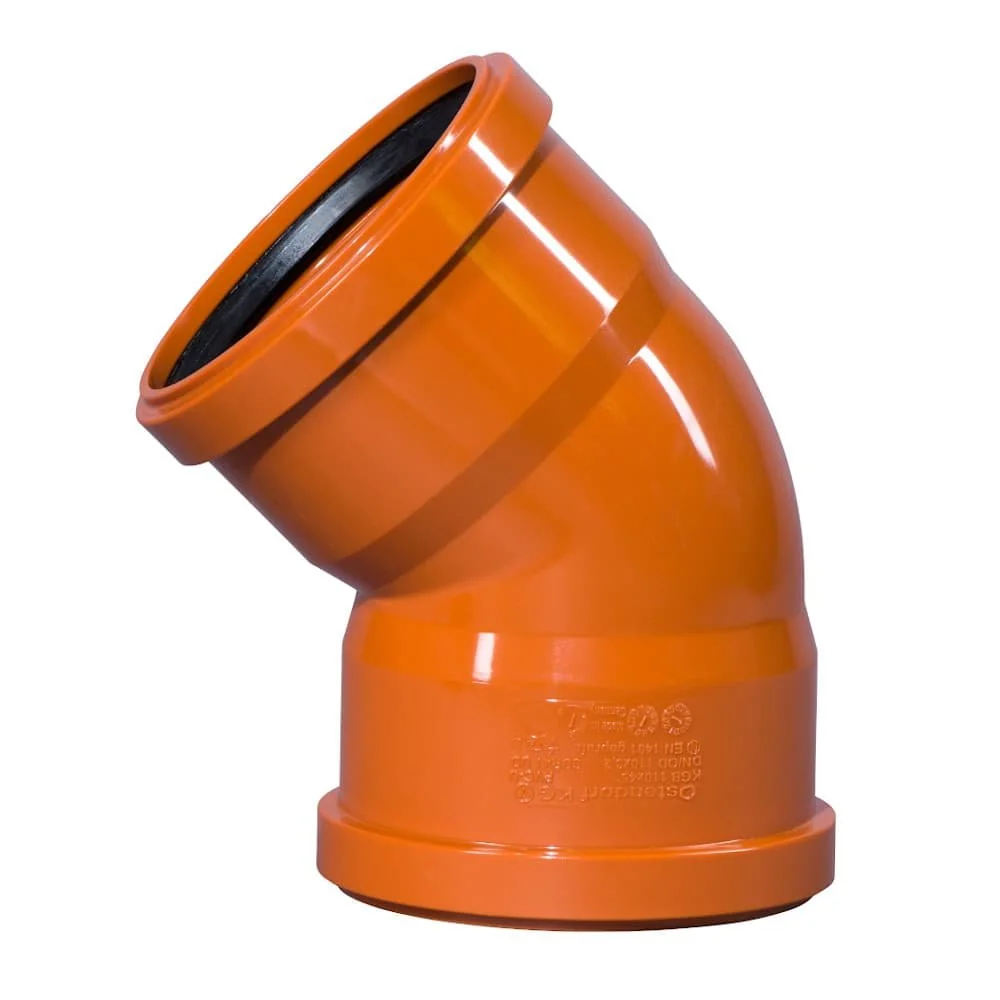

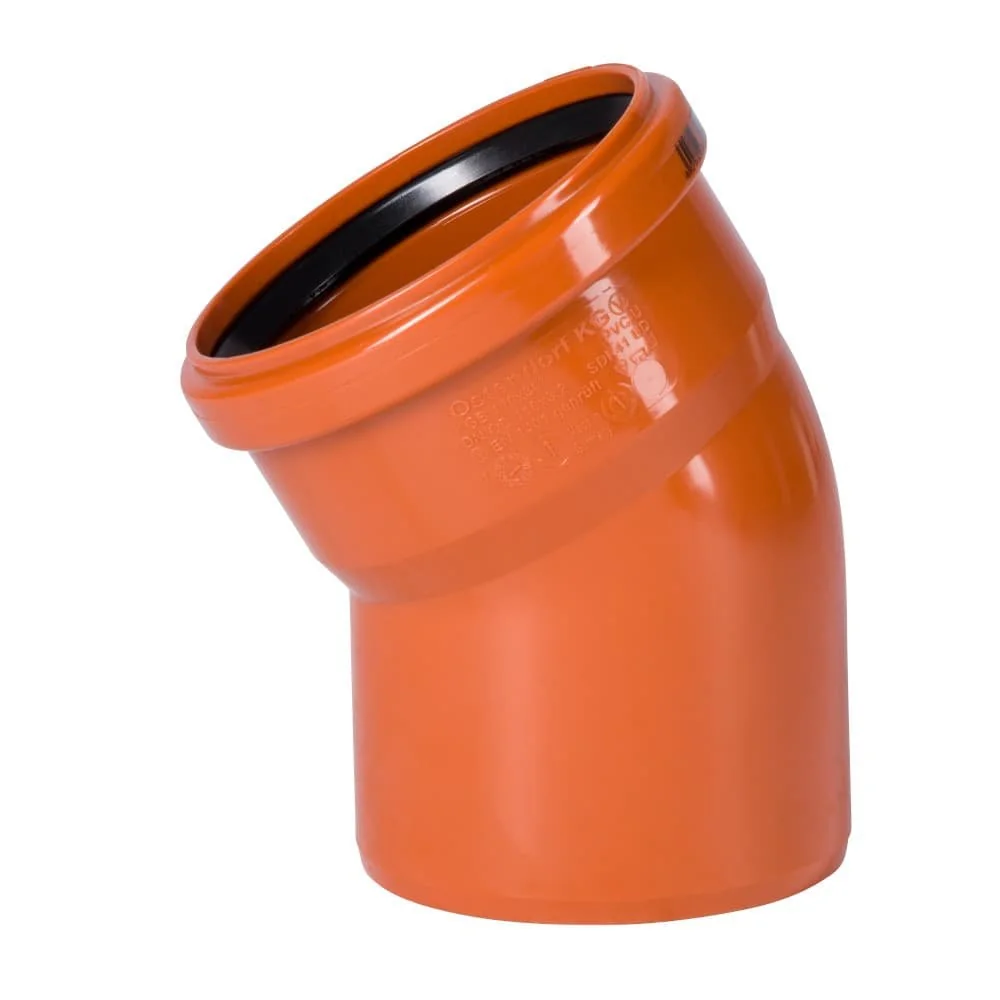

Bögen nach Winkel auswählen

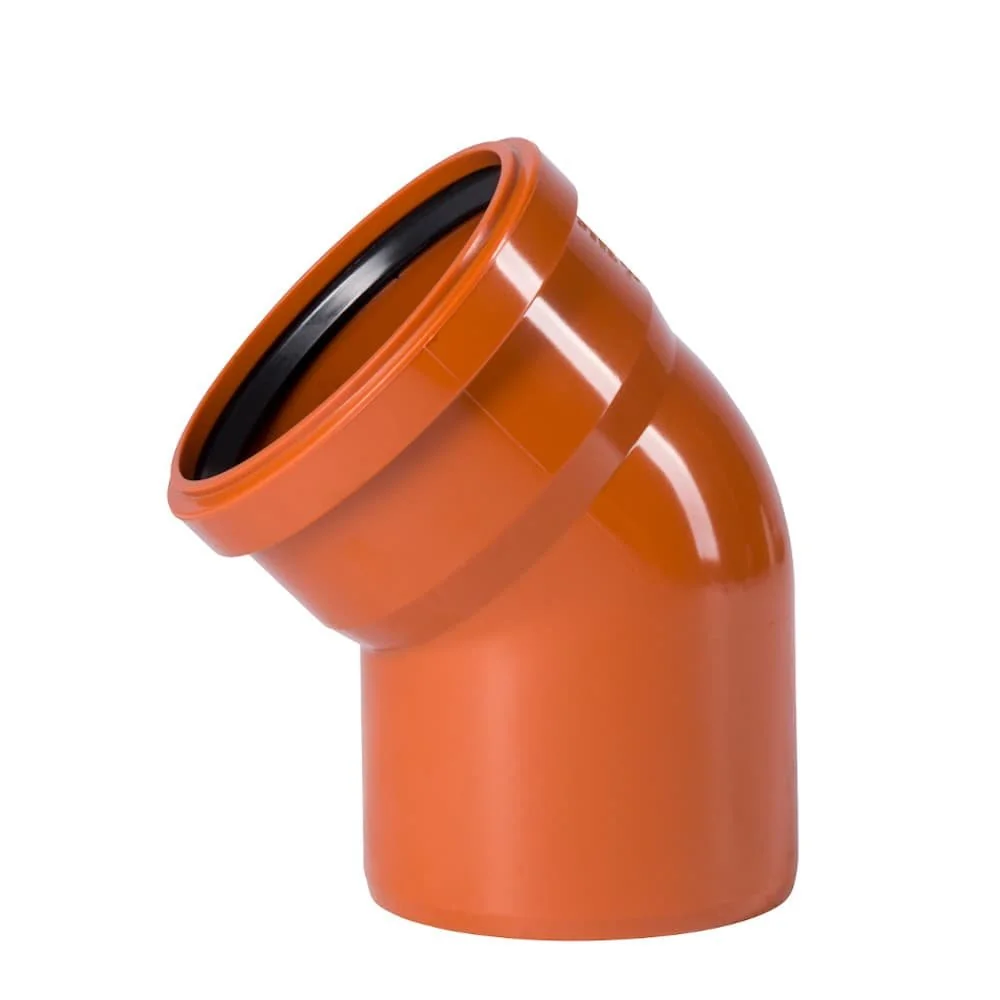

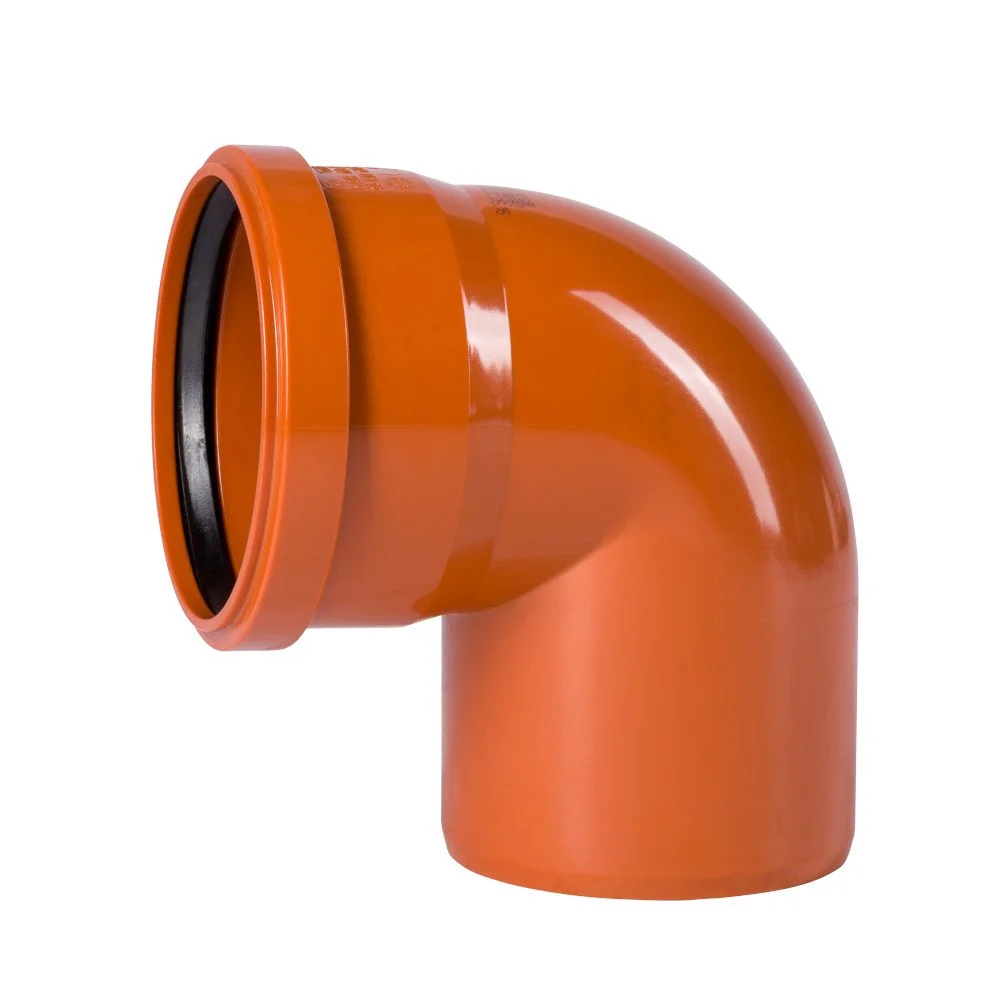

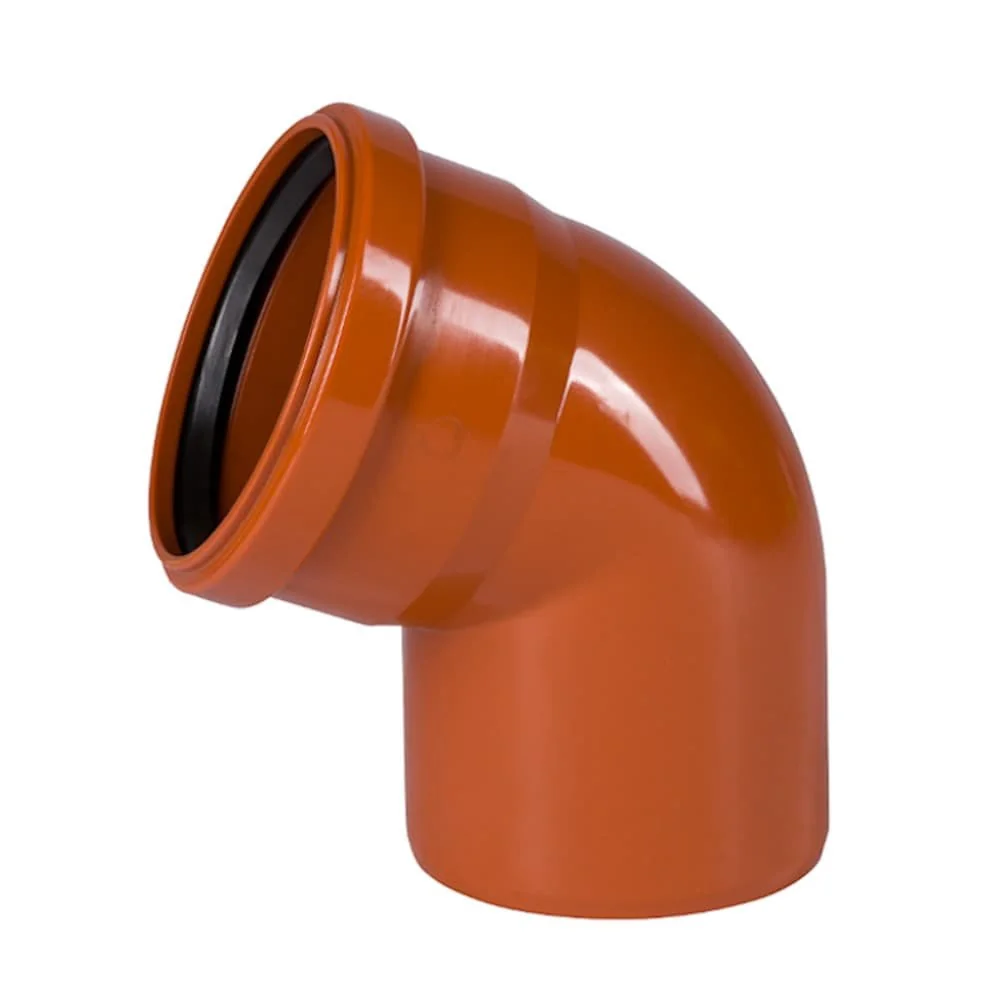

Bei Bögen steht neben der Nennweite der Gradwert im Vordergrund. Belegt sind unter anderem 15° bei DN/OD 250, 45° bei DN 160 und 87° bei DN/OD 315. Auch 67° bei DN 110 und DN 160 kommen in den Fakten vor. Der Winkel beschreibt die Richtungsänderung des jeweiligen Bauteils; die Nennweite bleibt eine getrennte Angabe.

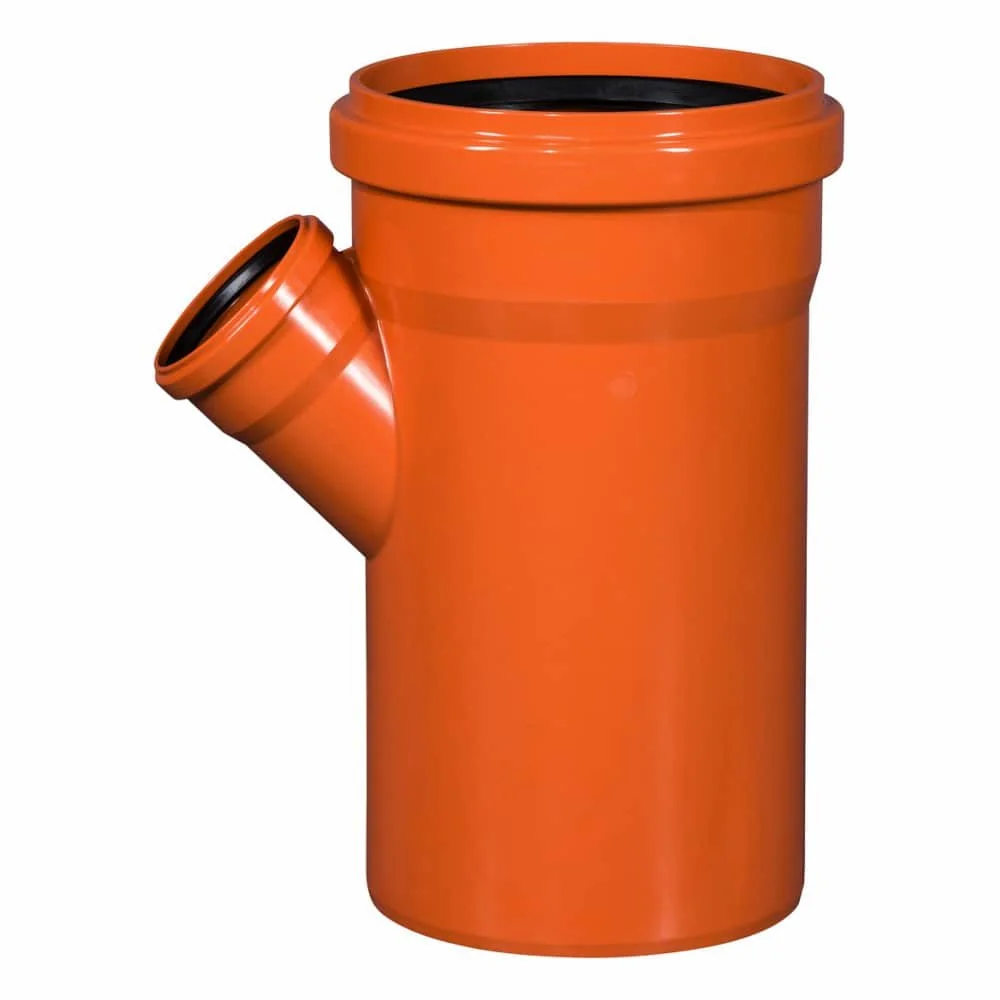

Abzweige und Anschlussstücke vergleichen

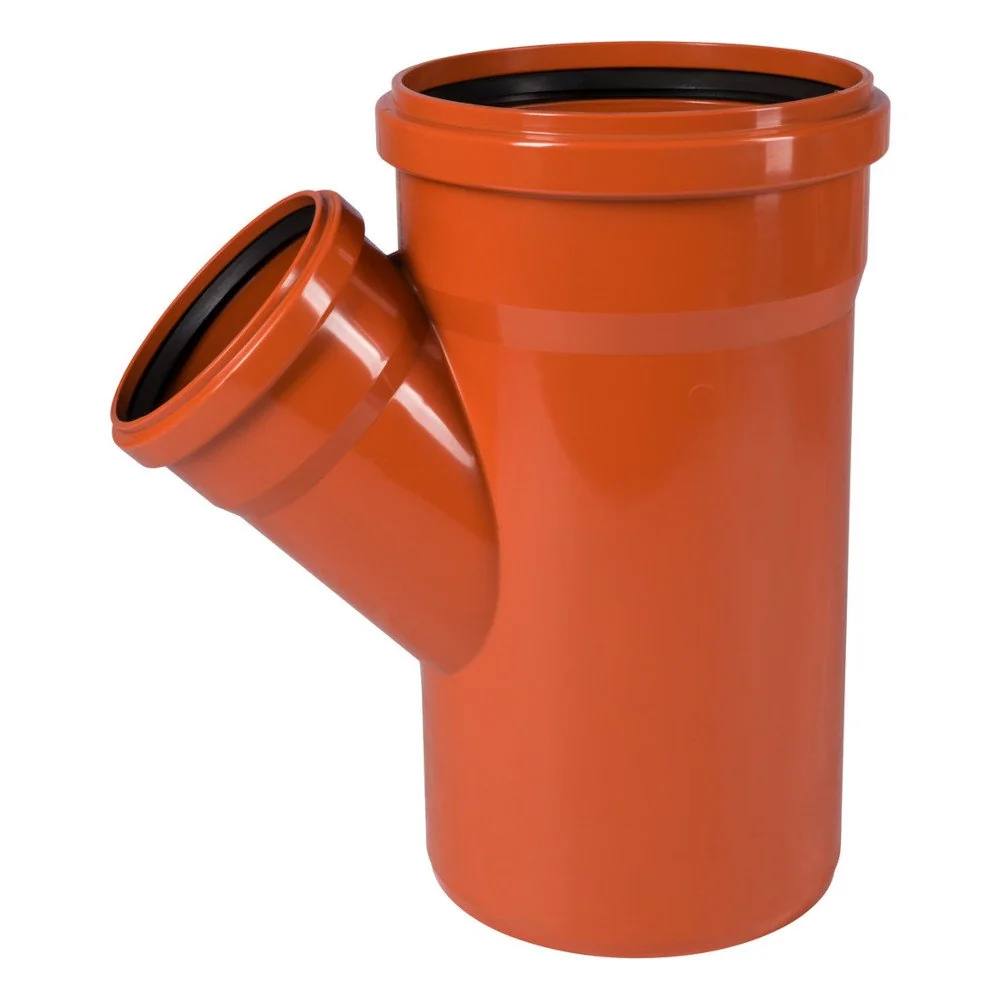

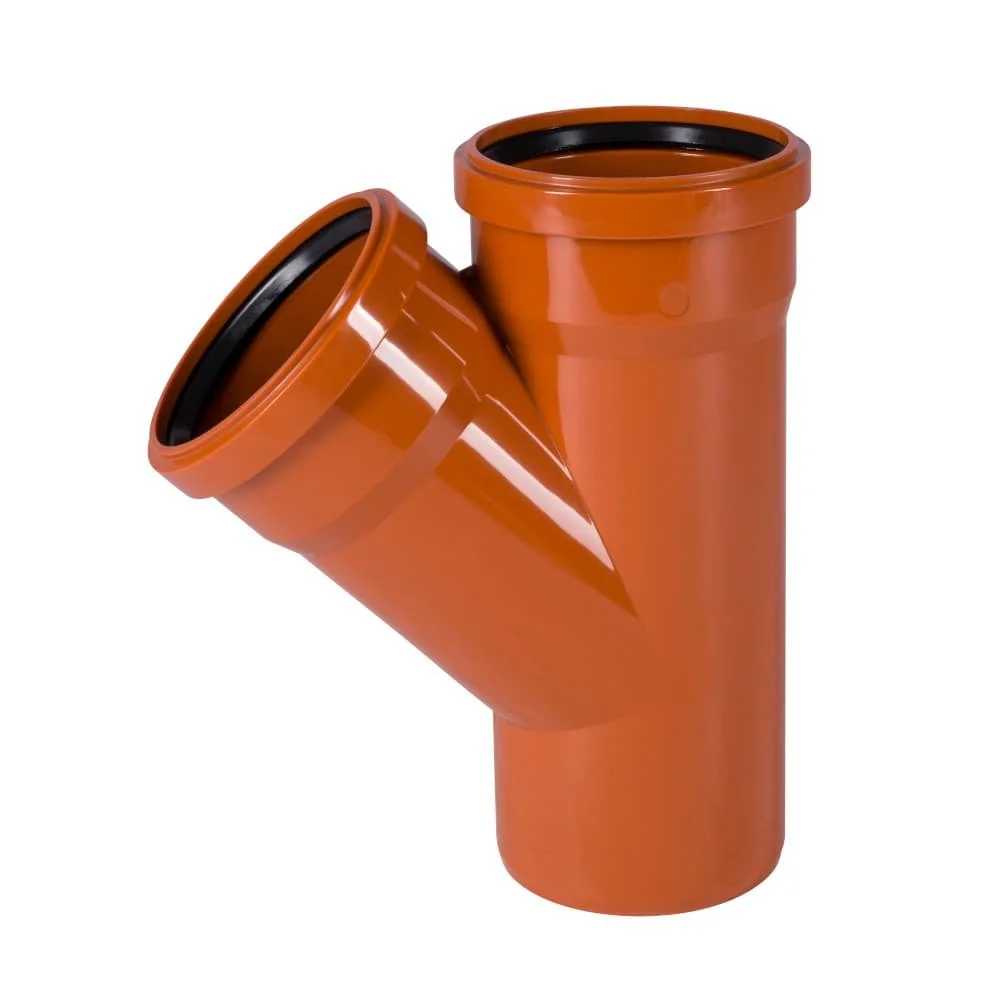

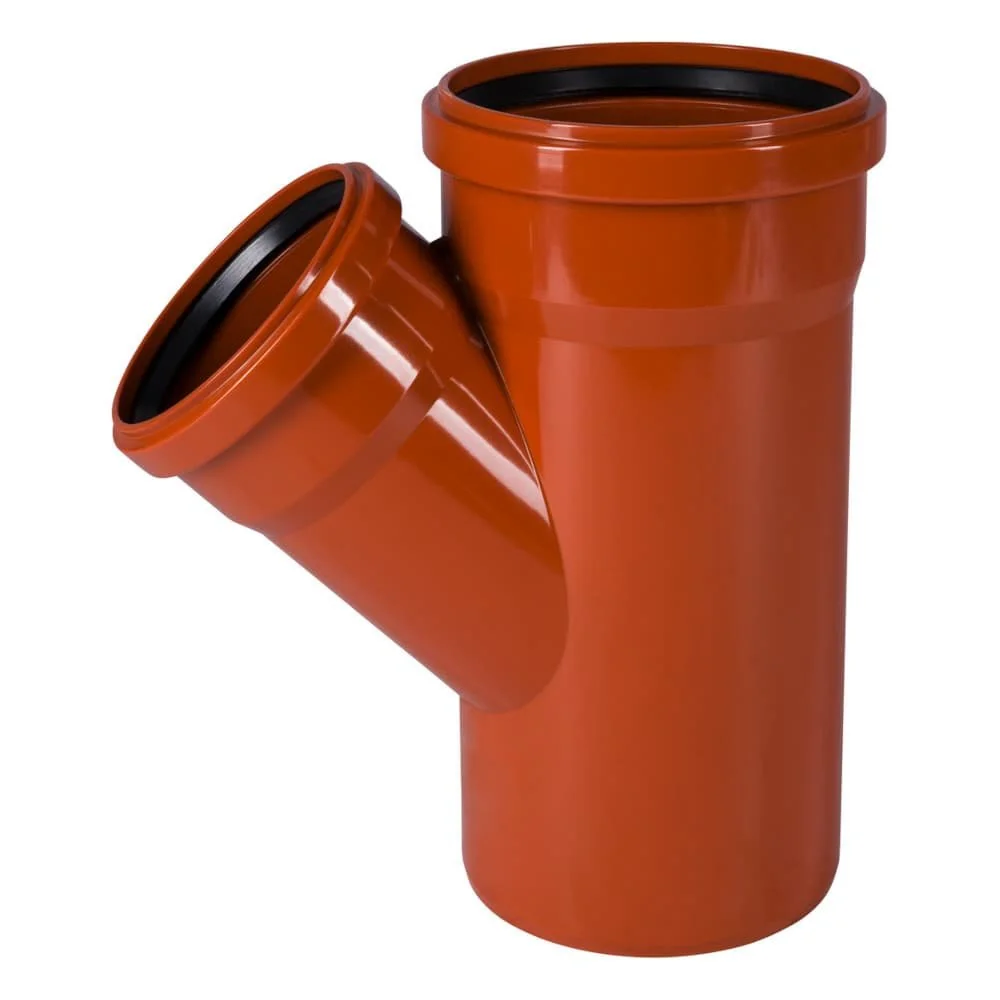

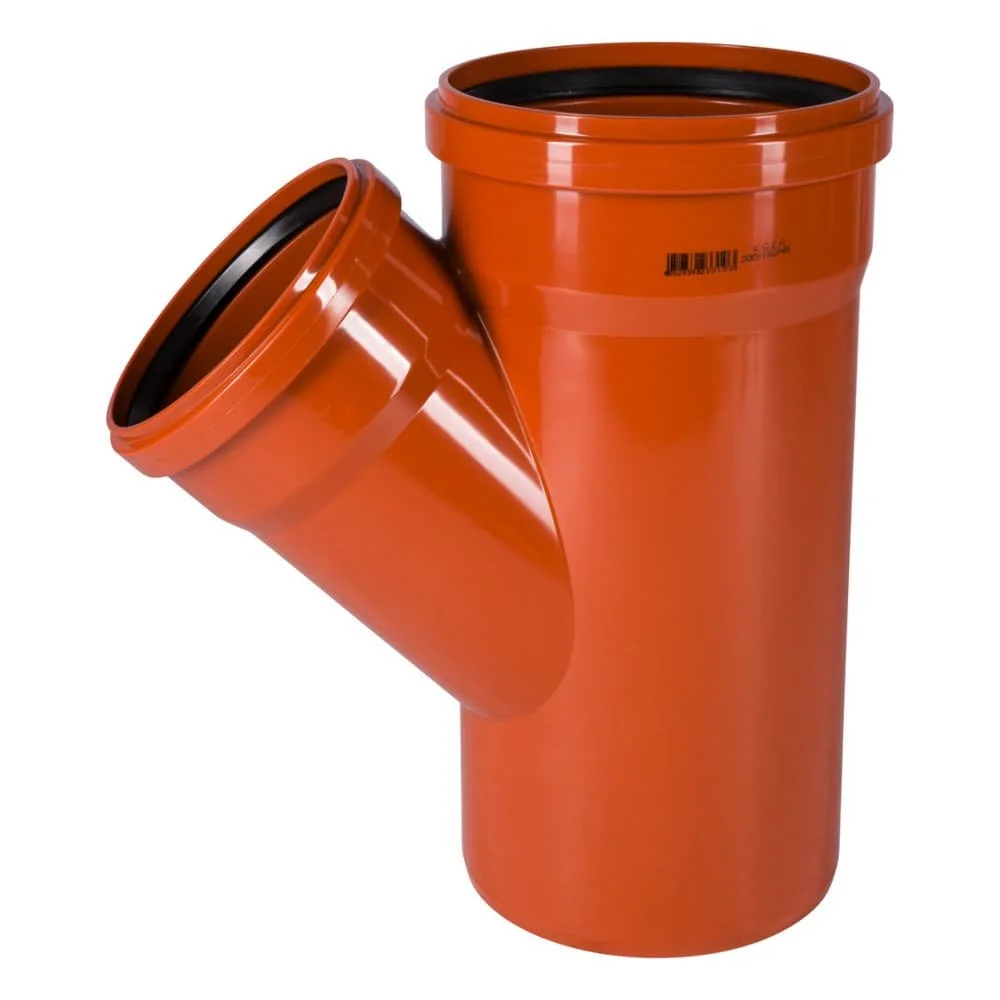

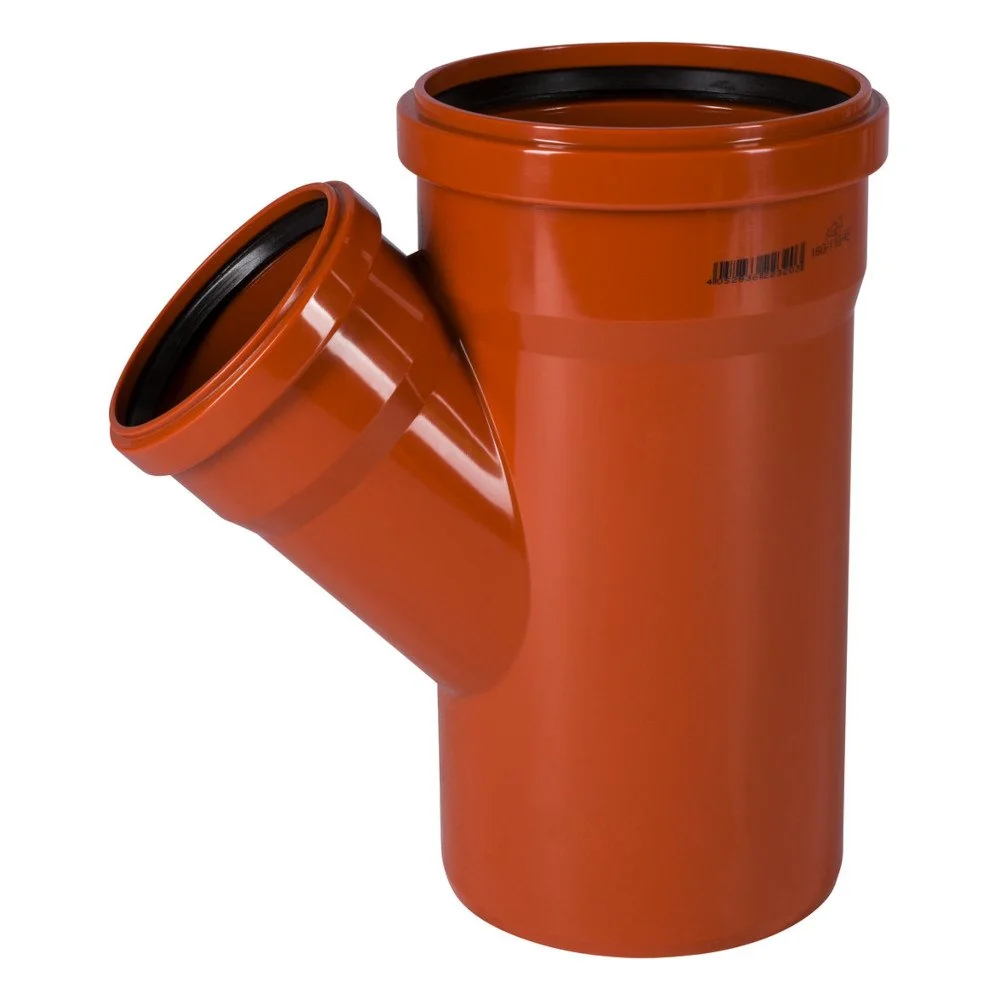

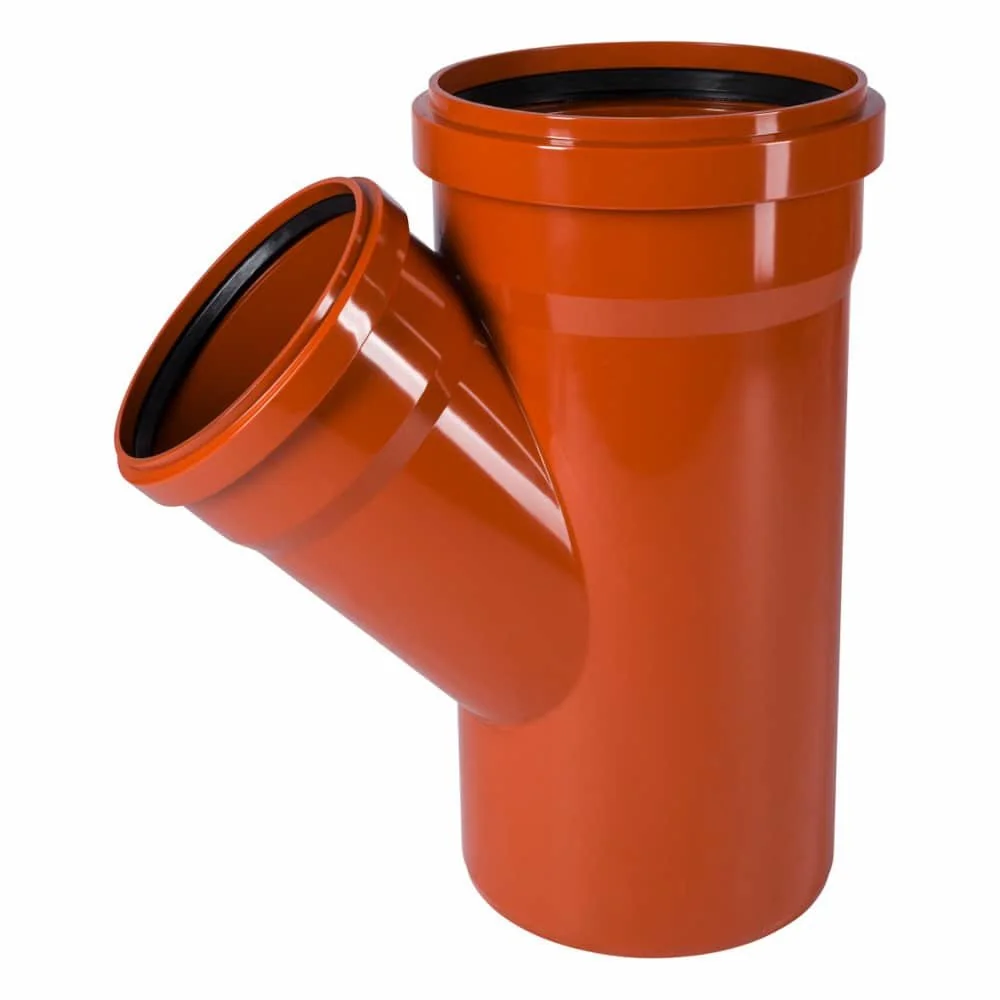

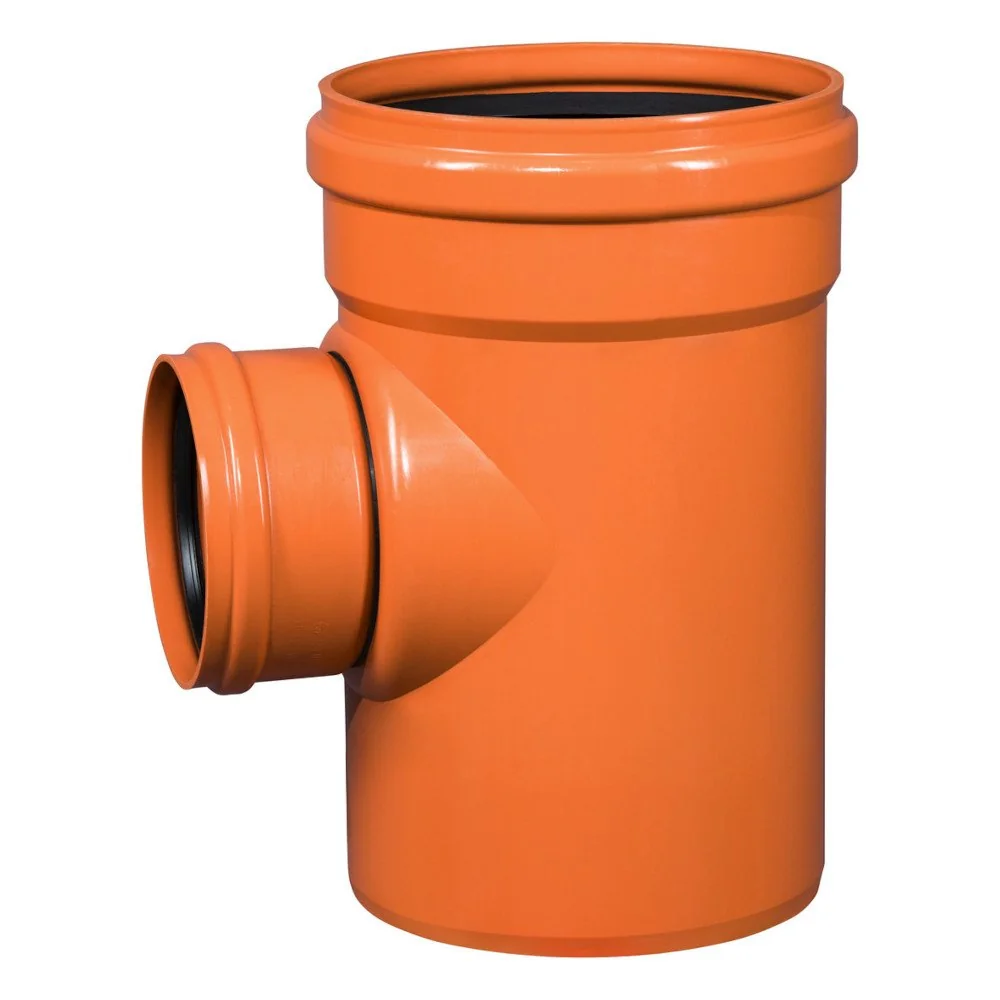

Ein Abzweig wird über die genannten Nennweiten und den Winkel eingeordnet. Die Fakten nennen beispielsweise einen KG Abzweig 125 mit 45°, KGEA DN/OD 160/160 mit 45°, einen Abzweig DN 160/125 mit 45° sowie DN 200/160 mit 45°. Beim KG-Rohr-Abzweig DN 315 steht die Nennweite ohne weiteren Winkel in der Produktbezeichnung. Zahlenpaare sollten als zusammengehörige Anschlussangabe gelesen werden; welcher Anschluss an welcher Seite liegt, ergibt sich aus der vollständigen Artikelbeschreibung. Ein gleicher Winkel macht unterschiedliche Nennweiten nicht zu derselben Ausführung.

Anschlussstücke getrennt betrachten

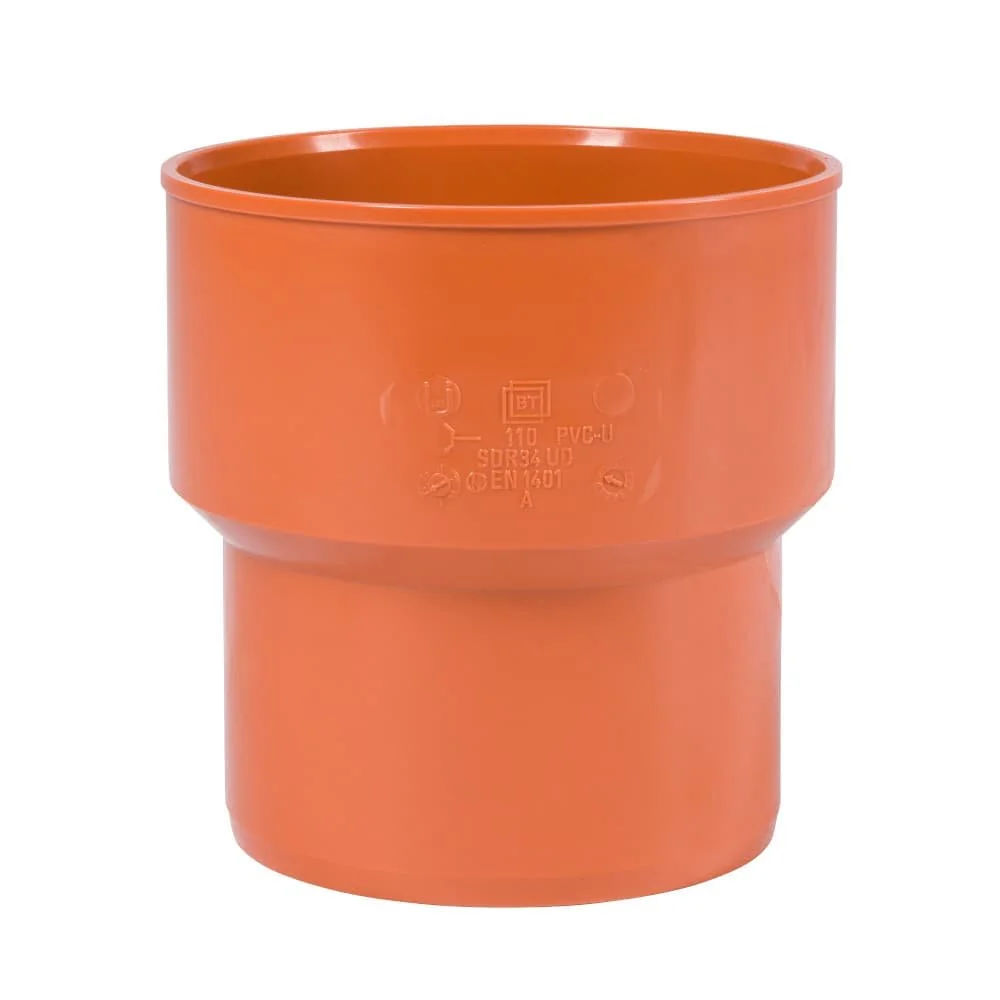

Ein KG-Rohr DN 160 mit Anschluss für ein Steinzeugrohr und Spitzende beschreibt eine andere Aufgabe als ein Abzweig. Hier sind Nennweite, Anschlussart und Rohrseite die relevanten Suchbegriffe. Formstücke mit KGEA- oder KG-Systembezeichnung sollten deshalb nicht nur nach dem Kürzel, sondern nach der gesamten Kombination ausgewählt werden.

Dichtungen: Typ und Material trennen

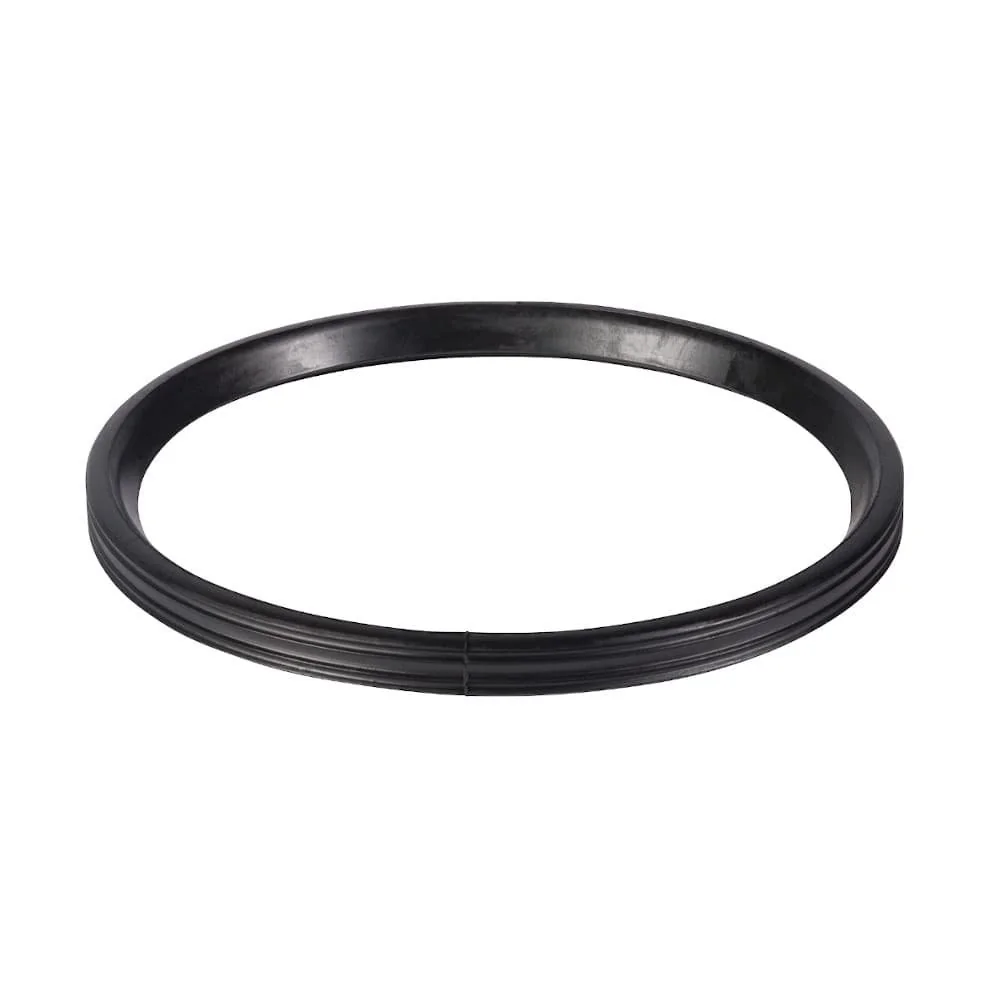

Bei Dichtungen kommen Bauteilart, Nennweite und Material zusammen. Eine Anschlussdichtung DN 125 ist in den Fakten als NBR-Dichtung für KG-Rohre beschrieben. Für DN/OD 200 ist eine KG-NBR-Dichtung mit dem Hinweis ölbeständig genannt. Eine weitere Anschlussdichtung BA-M nennt DN 200 und NBR. Diese Angaben gehören jeweils zur konkreten Variante. NBR ist eine Materialangabe; sie ersetzt nicht die Nennweite oder den Dichtungstyp.

Profilring ist eine eigene Bezeichnung

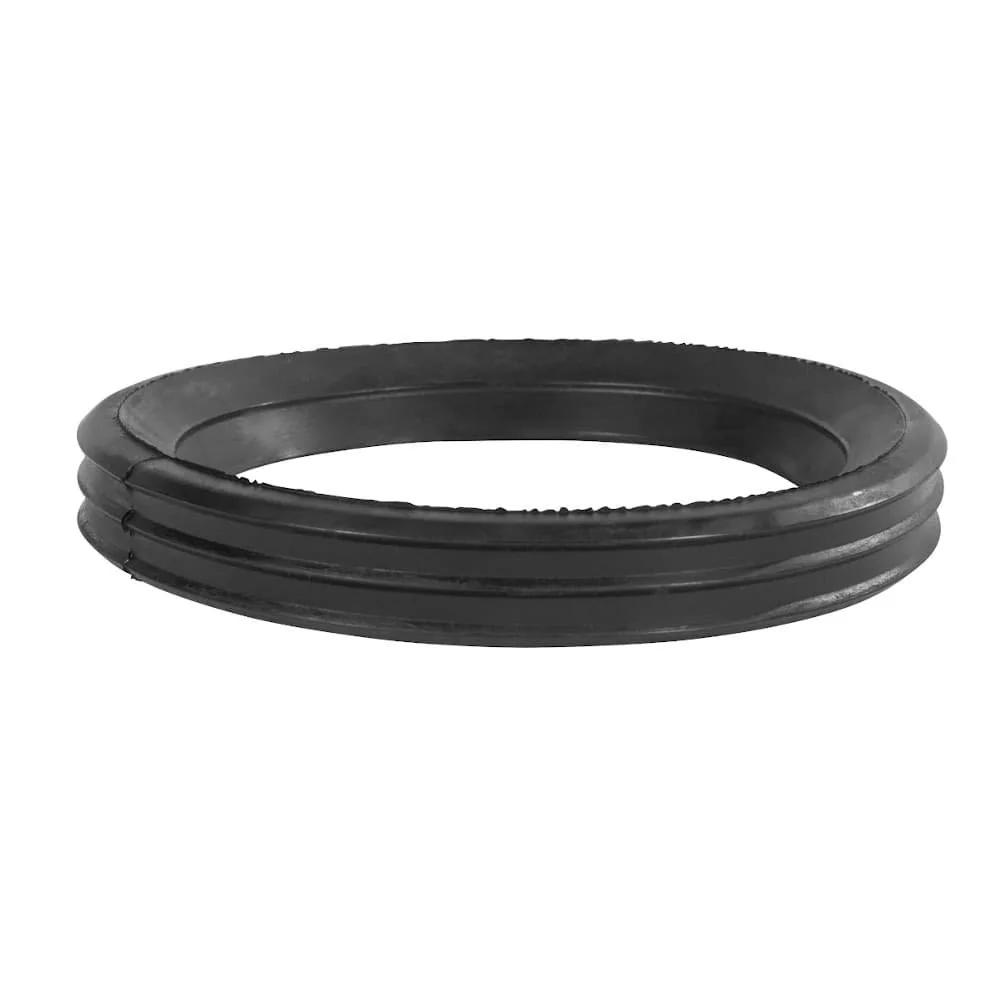

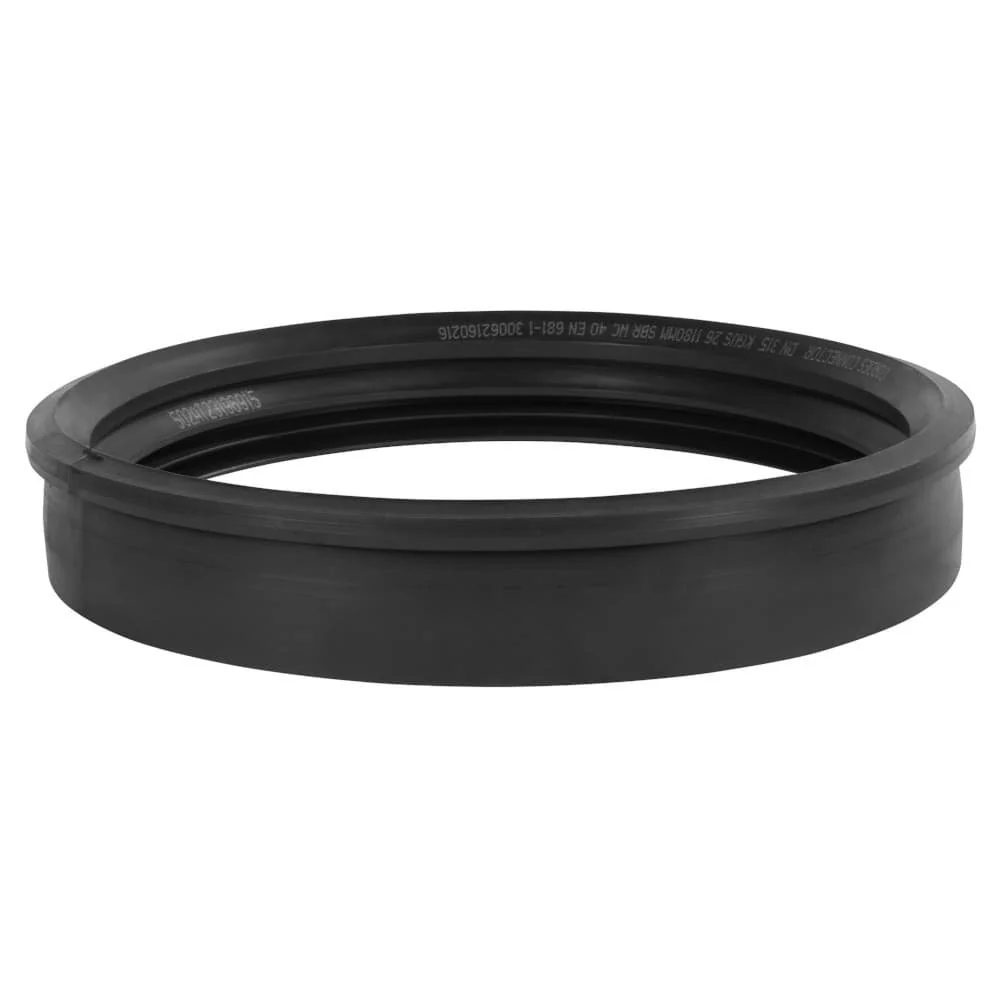

Der Artikel KG Rohr DN 200 Profilring wird als Profilring für KGUS DN/OD 200 geführt. Profilring beschreibt hier die Form beziehungsweise den Dichtungstyp. Er sollte nicht automatisch als NBR oder PVC bezeichnet werden, denn Material und Dichtungsform sind getrennte Merkmale. Beim Vergleich müssen deshalb beide Angaben aus dem jeweiligen Datensatz zusammengeführt werden.

Reinigungsrohre, Kappen und Stopfen

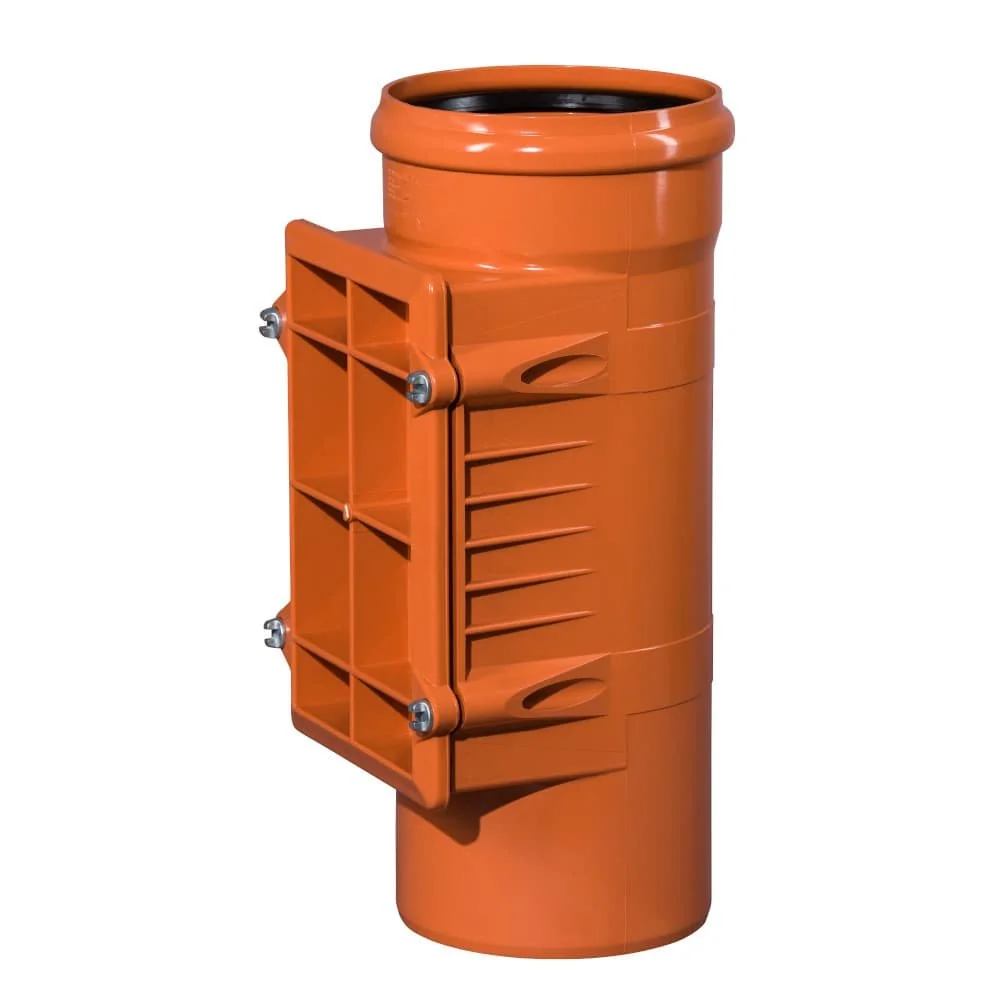

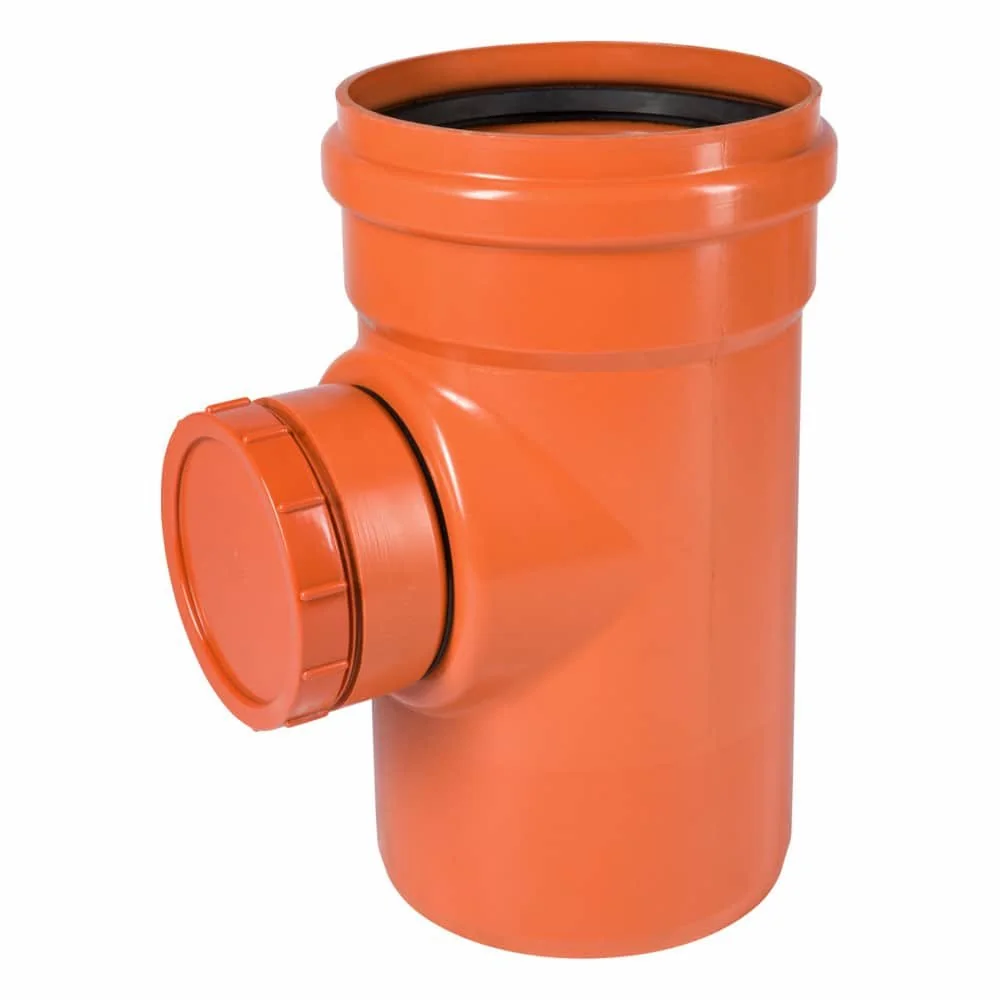

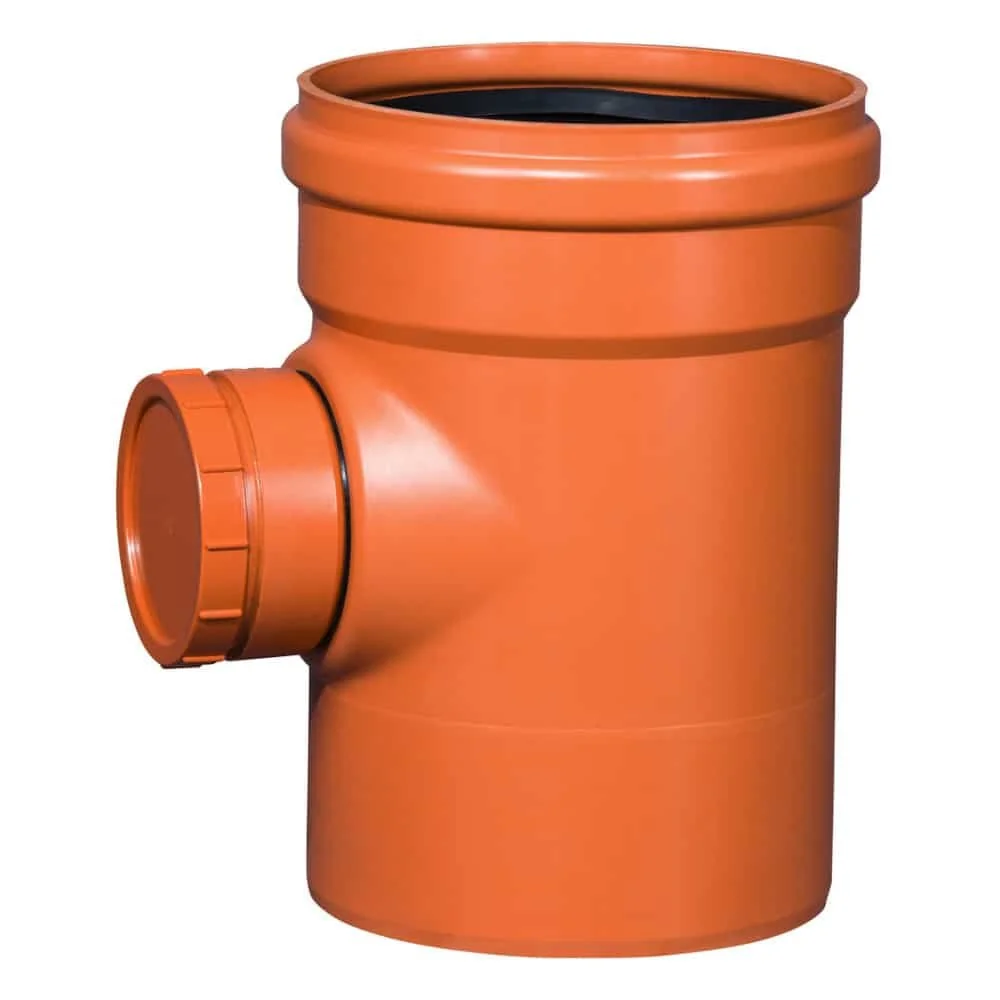

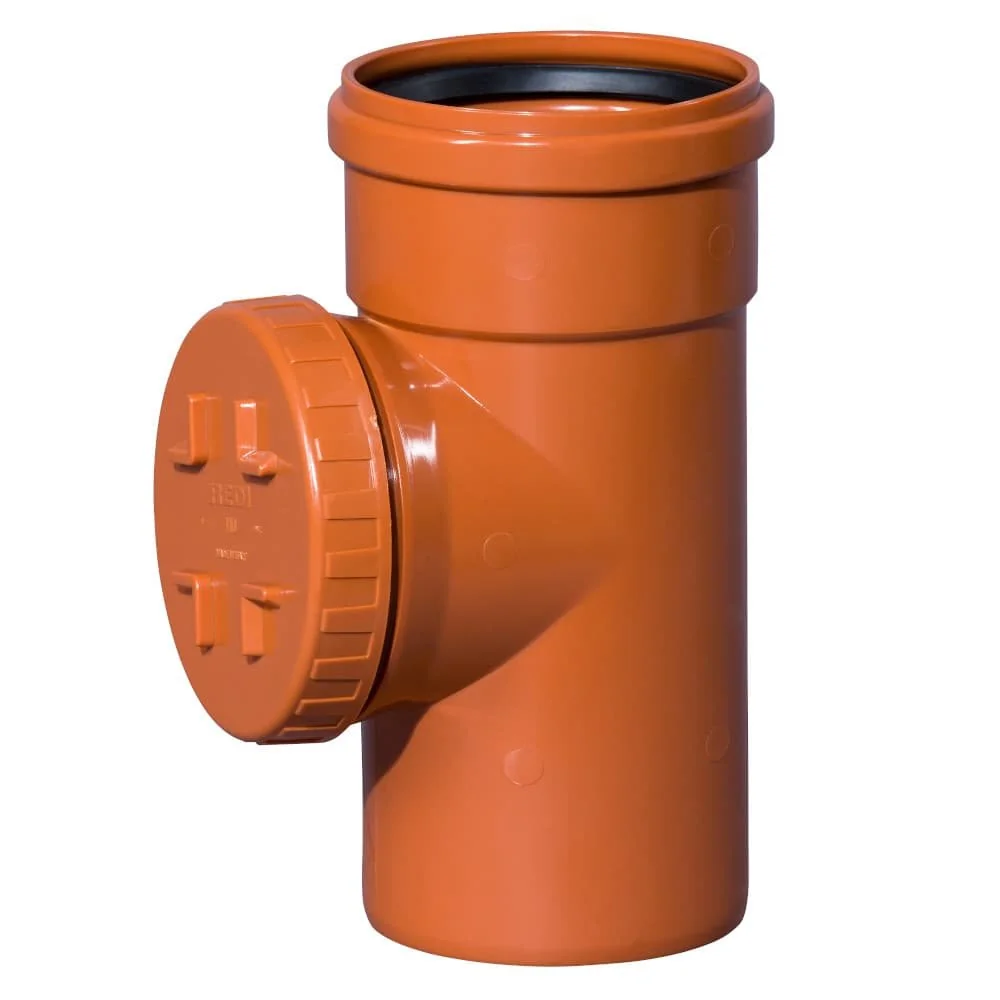

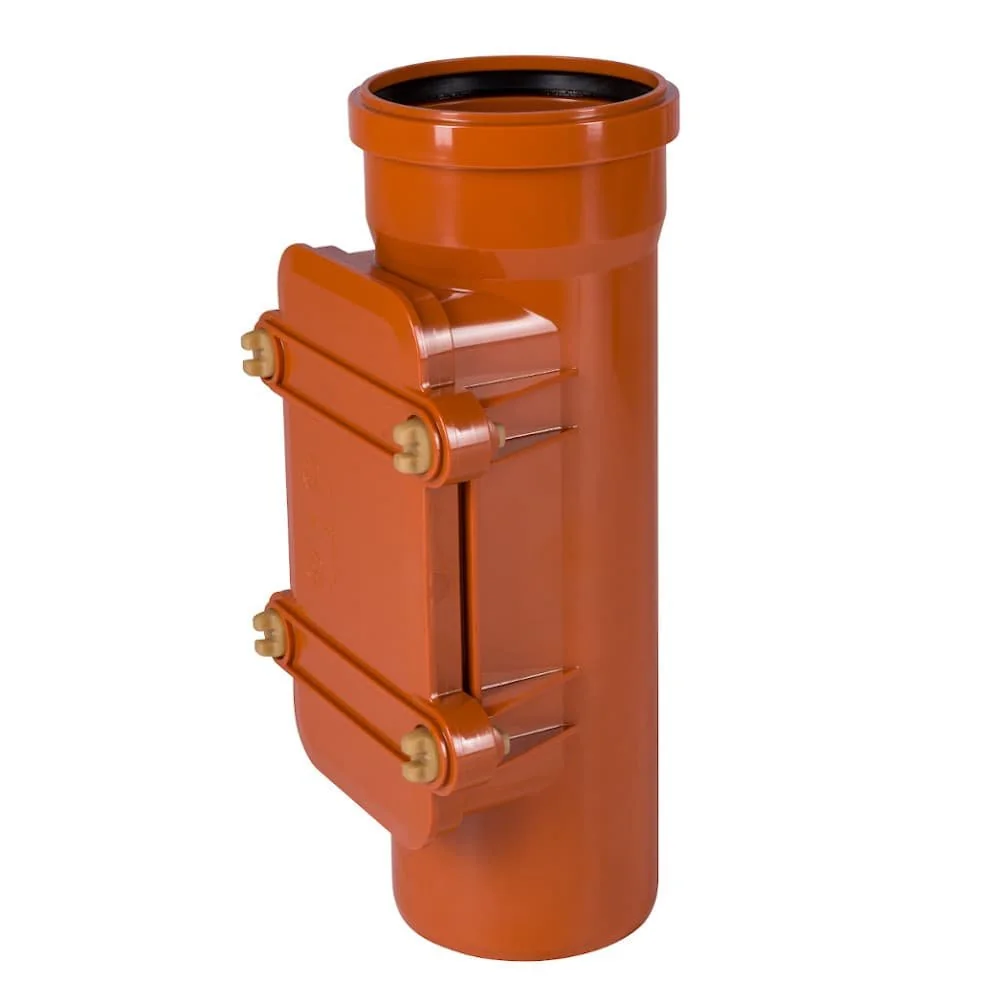

Für Wartungszugang und Verschluss stehen eigene Bauteilnamen. Beim KG Reinigungsrohr DN 200 werden ein runder Deckel sowie ein Zugang für Inspektion und Reinigung genannt. Das KG Reinigungsrohr DN/OD 200 ist als separates Rohrbauteil beschrieben. Ein Muffenstopfen DN 125 ist dagegen als Verschluss für das KG-Rohrsystem geführt; in den Fakten werden PVC-U und die Nennweite DN 125 genannt. Kappen, Stopfen und Reinigungsrohre sollten daher nicht unter dem Sammelbegriff Rohr zusammengefasst werden, weil ihre Aufgaben im Aufbau unterschiedlich sind.

Drei Beispiele aus den Produktdaten

Die folgenden Karten zeigen, wie Bauteil, Maße und Material in den Produktdaten zusammenstehen. Für den Abgleich im Reinigungsbereich ist außerdem das KG Reinigungsrohr DN 200 mit Deckel mit eigenem Produktdatensatz verknüpft.

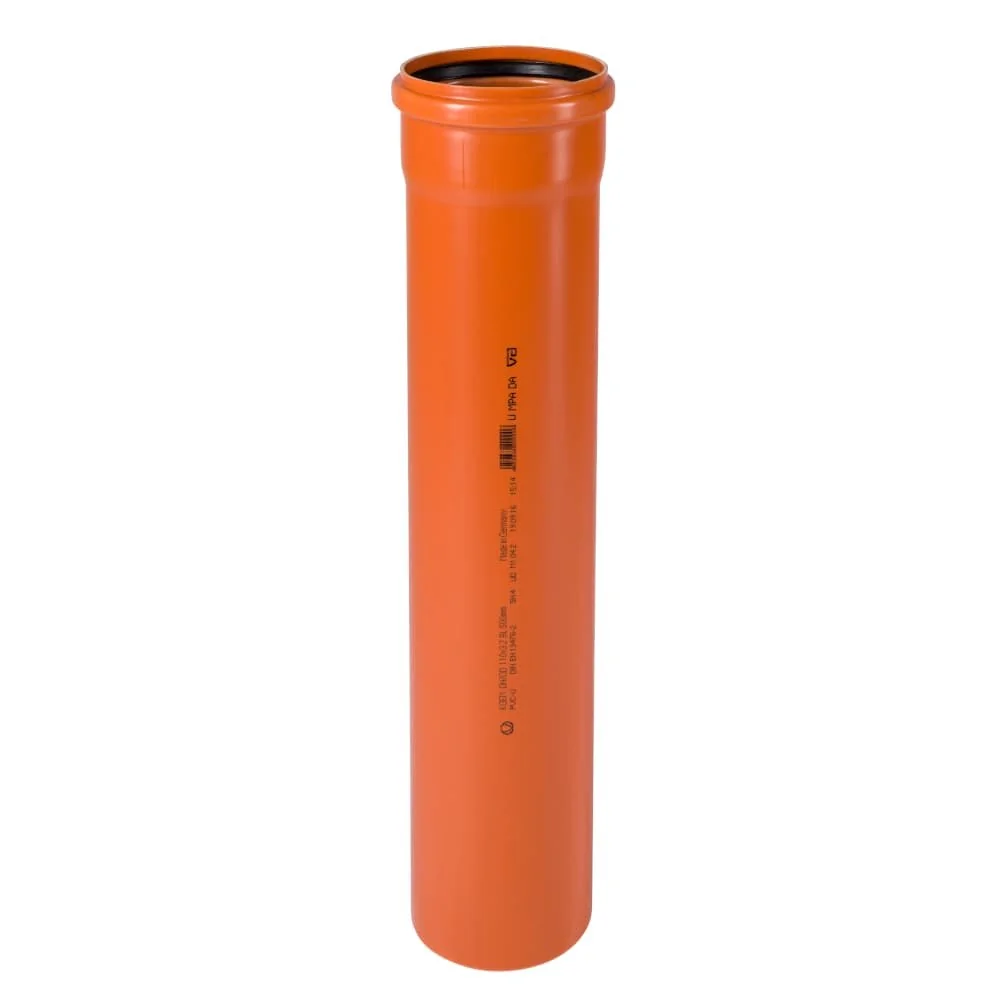

KGEM Rohr SN 4 DN/OD 125 x 2000 mm

Die Variante ist mit PVC, SN 4, DN/OD 125 und einer Länge von 2000 mm beschrieben.

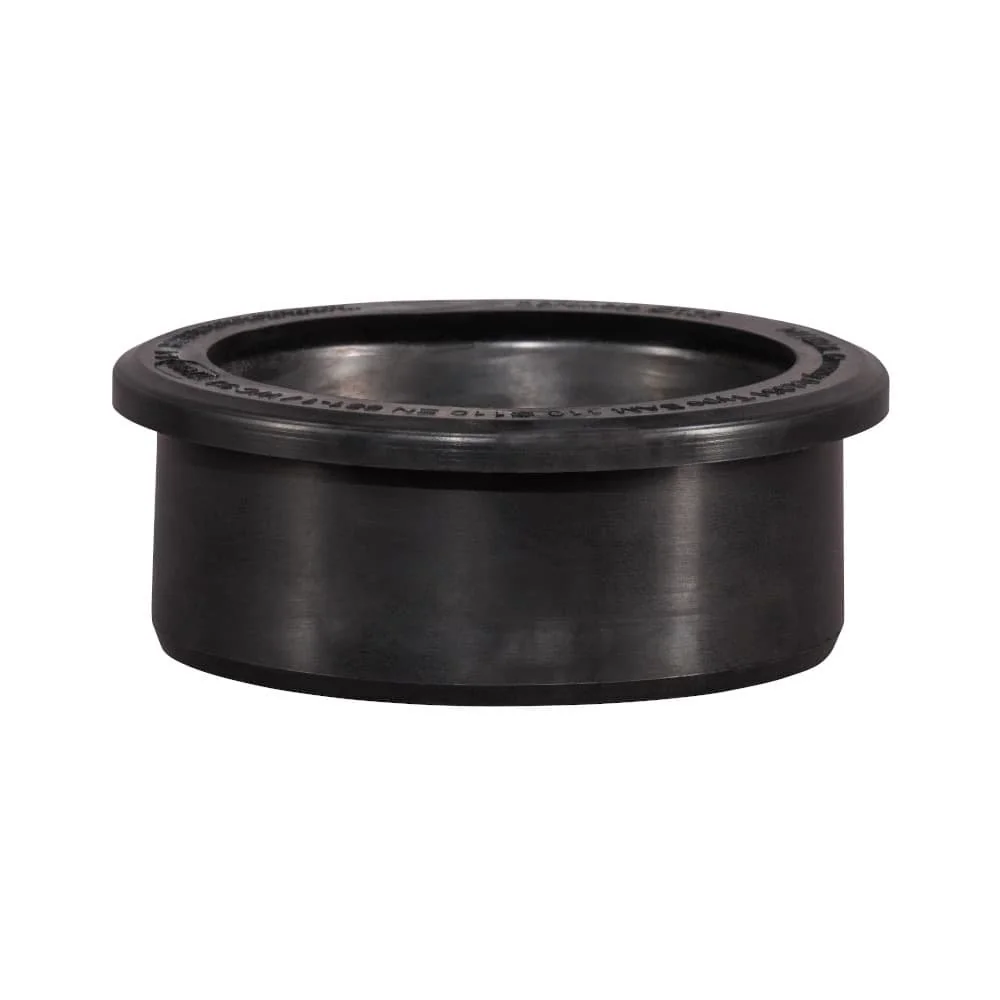

Anschlussdichtung DN 125, NBR

Hier werden die Nennweite DN 125, die Anschlussdichtung und NBR als Materialangabe zusammen genannt.

KG Abzweig 125 mit 45°

Der Datensatz nennt 125 mm, einen Winkel von 45° und PVC als Material des Abzweigs.

Unterkategorie und weitere Bereiche

Die Unterkategorie und angrenzende Bereiche helfen bei der thematischen Navigation. Die Verlinkung nennt nur Bereiche aus dem vorliegenden Kategoriepfad.

Montageplanung und Abgleich

In vier Schritten vergleichen

Bestimmen Sie zuerst das Bauteil: Rohr, Bogen, Abzweig, Anschlussstück, Dichtung oder Reinigungsrohr. Notieren Sie danach die Nennweite und bei einem Abzweig beide genannten Werte. Ergänzen Sie Winkel und Länge, sofern sie in der Variante genannt werden. Zum Schluss gleichen Sie Anschlussart, Dichtungstyp und Materialbezeichnung ab. Ein Abzweig DN 160/125 mit 45° ist damit nicht mit einem Abzweig DN/OD 160/160 mit 45° gleichzusetzen; der gemeinsame Winkel ist nur eine von mehreren Angaben.

Häufige Fragen zum Kanalrohrsystem

Begriffe aus den Artikeln kurz erklärt

DN und DN/OD sind Nennweitenangaben in den Produktnamen. Zahlenpaare wie 160/125 oder 200/160 nennen zwei Anschlusswerte; ihre genaue Zuordnung ergibt sich aus der vollständigen Artikelbezeichnung. SN 4 erscheint bei einzelnen Rohrvarianten. Kürzel wie KGEM, KGEA, KGUS und KGUSM gehören zu den jeweiligen Produktbezeichnungen und sollten zusammen mit Bauteilart, Nennweite und Anschlussbeschreibung gelesen werden.

Die Produktauswahl bleibt damit nachvollziehbar: Bauteil bestimmen, Nennweite und Winkel abgleichen, Anschluss- oder Dichtungsart ergänzen und erst danach die konkrete Ausführung vergleichen.
