Hausabflussrohrsystem für HT-Rohre und Formstücke

Die passende Dimension nach DN/OD

Die erste Auswahl richtet sich nach der Bezeichnung am vorhandenen Rohr oder Anschluss. In dieser Kategorie sind die Teilbereiche DN/OD 32, 40, 50, 75, 90, 110 und 160 angelegt. Vergleichen Sie die Nennweitenbezeichnung, bevor Sie eine Bauform auswählen. Ein Bogen mit anderem Winkel oder eine Muffe mit anderer Nennweite ersetzt kein passendes Gegenstück. Die vier folgenden Teilbereiche zeigen verschiedene Einstiege in die Auswahl; die übrigen Größen bleiben als eigene Bereiche verfügbar.

Bauformen für Strecke, Richtungswechsel und Abzweig

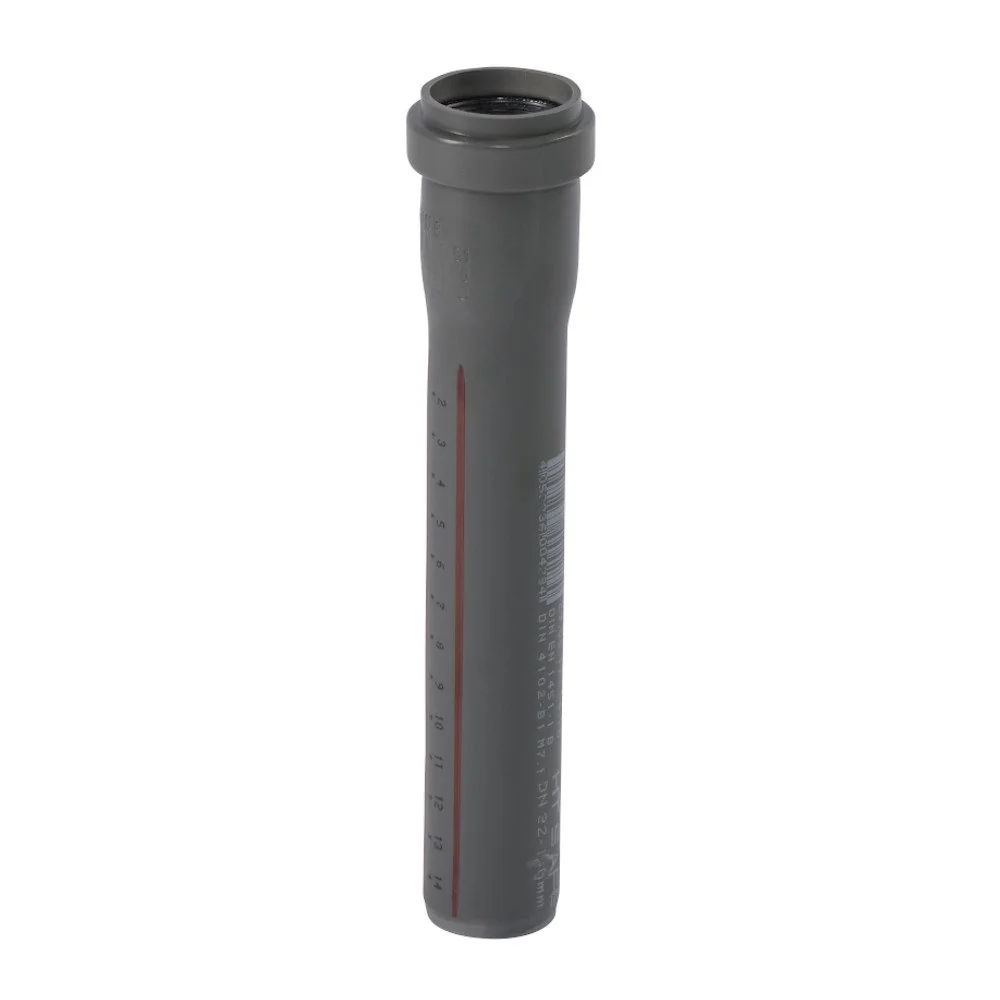

Gerade HT-Rohre bilden die Strecke. Die Produktliste enthält dafür verschiedene DN/OD-Größen und Längen, etwa DN 75 x 1000 mm oder DN/OD 50 x 500 mm in den vorliegenden Produktdaten. Bögen tragen zusätzlich einen Winkel: Beispiele sind 15, 30, 67 und 87 Grad. Ein Abzweig oder Doppelabzweig hat mehrere Anschlussbezeichnungen wie DN/OD 75/50 oder DN/OD 110/110/110. So lässt sich zuerst die Geometrie der geplanten Leitung beschreiben und danach das passende Maß auswählen.

Reduzierungen verbinden in der Produktliste unterschiedliche Bezeichnungen wie 125/110 oder 90/75; Übergangsteile nennen den Anschluss an Guss. Reinigungsrohre, Siphonanschlüsse, Dichtungen und Manschetten gehören zu den ergänzenden Bauformen. Die Auswahl wird dadurch übersichtlicher: Rohrstück für die Strecke, Bogen für die Richtungsänderung, Abzweig für eine zusätzliche Leitung, Reduzierung für wechselnde Maße, Muffe für die Verbindung und Stopfen für den Abschluss.

Drei Produktbeispiele im Vergleich

Die folgenden drei Beispiele zeigen, wie sich Artikel innerhalb derselben Kategorie unterscheiden. Maß, Winkel und Verbindungstyp stehen jeweils im Vordergrund. Die Angaben in den Karten stammen aus den jeweiligen Produktdaten.

HT Rohr 110, Bogen 15 Grad

Der Bogen nennt DN/OD 110 und 15 Grad. Das Teil steht damit für einen Richtungswechsel in dieser Nennweite. Das Gewicht ist in den Fakten mit 0,17 kg angegeben.

HT Rohr 50 mm, DN/OD 50 x 500 mm

Dieses Rohrstück nennt DN/OD 50 x 500 mm. Im Unterschied zum Bogen steht hier keine Winkelangabe im Vordergrund, sondern die Kombination aus Nennweite und Maß. Das Gewicht ist mit 0,18 kg ausgewiesen.

HTsafeAM Aufsteckmuffe DN/OD 75

Die Aufsteckmuffe führt DN/OD 75 und eine Manschette im Namen; die Produktdaten nennen außerdem eine 3-fach Dichtlippe. Das Beispiel gehört zur Verbindungstechnik. Gewicht: 0,10 kg.

Beim Vergleich sollte derselbe Maßstab gelten: erst das Gegenstück und seine Nennweite, dann Geometrie, Länge oder Verbindungsart. Eine Zahl im Namen kann je nach Bauform ein DN/OD-Maß, einen Winkel oder eine Längenangabe bezeichnen; deshalb werden die Angaben nicht untereinander gleichgesetzt.

Muffen und Übergänge richtig einordnen

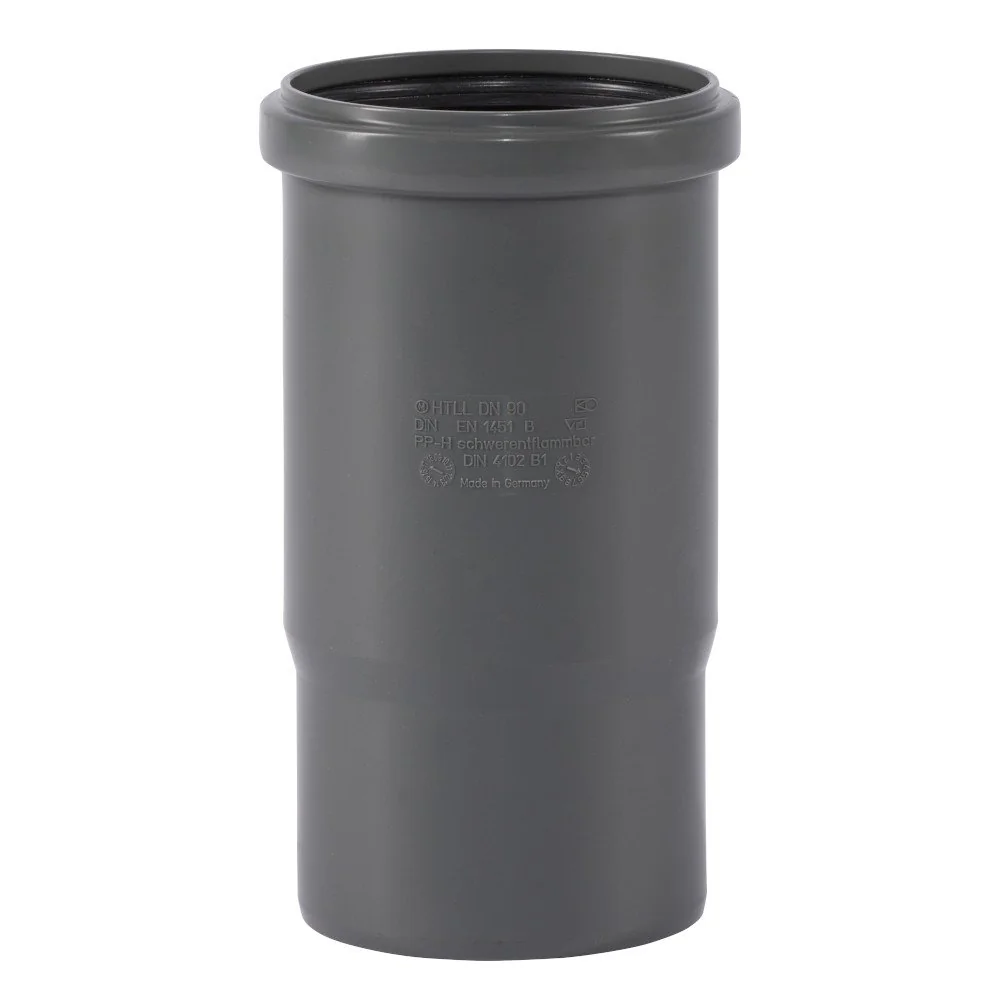

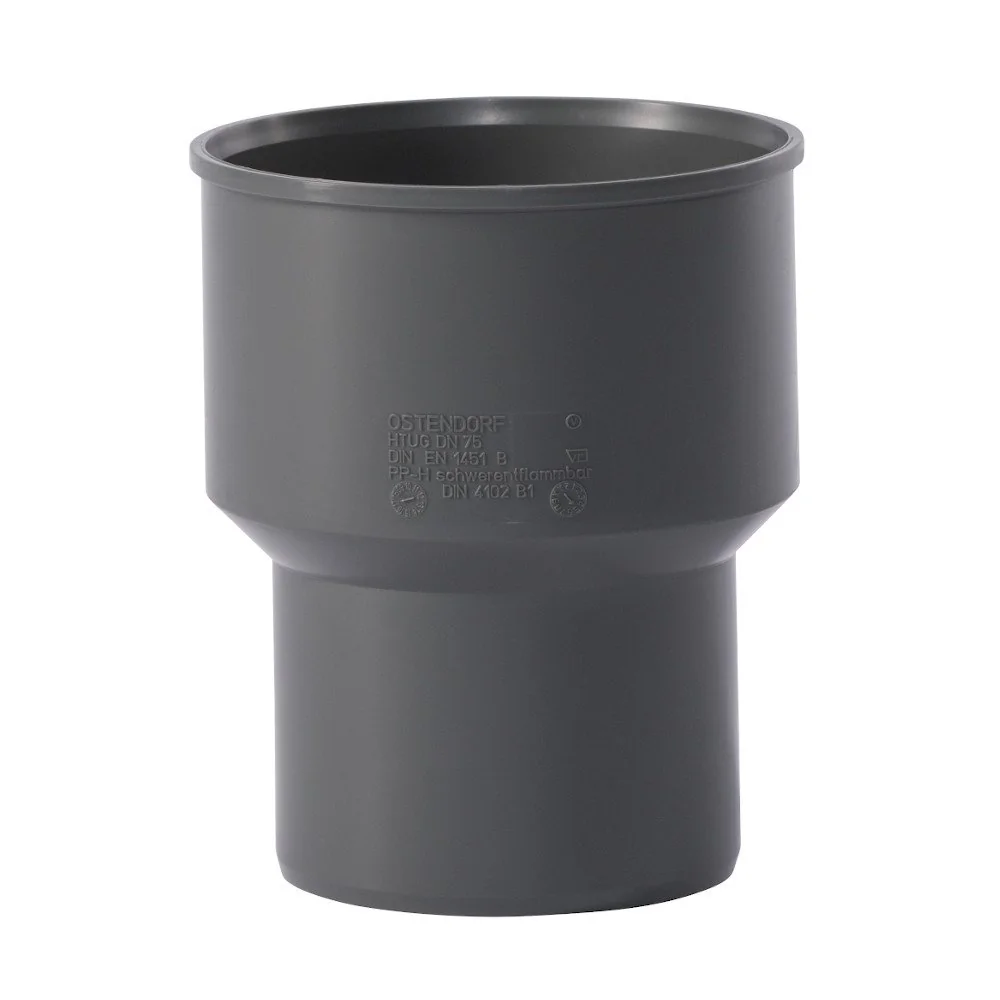

Bei Verbindungen unterscheiden die Produktnamen zwischen Langmuffe, Doppelmuffe, Überschiebmuffe und Aufsteckmuffe. In den Produktfakten stehen dafür unter anderem HTsafeL DN/OD 75, HTsafeMM DN/OD 50, HTsafeU DN/OD 75 und HTsafeAM DN/OD 75 mit Manschette. Die Varianten sind daher nicht allein nach dem Durchmesser zu wählen; die benötigte Bauform muss zur vorgesehenen Verbindung passen. Bei einem Wechsel zu einem vorhandenen Gussrohr ist der Anschluss HTsafeUG DN/OD 75 als eigene Produktart benannt.

Nennweite und Gegenstück abgleichen

Ein Abgleich beginnt am bestehenden Rohr: DN/OD 40, 50 oder 75 darf nicht nur nach dem Platzbedarf gewählt werden. Zusätzlich ist zu unterscheiden, ob zwei Rohrenden verbunden, ein Rohr aufgesteckt, ein Übergang übergeschoben oder ein längeres Muffenteil benötigt wird. Die Produktnamen machen diese Unterschiede sichtbar; die Maßangabe allein beschreibt die Bauform nicht.

Abzweige und Anschlussstücke

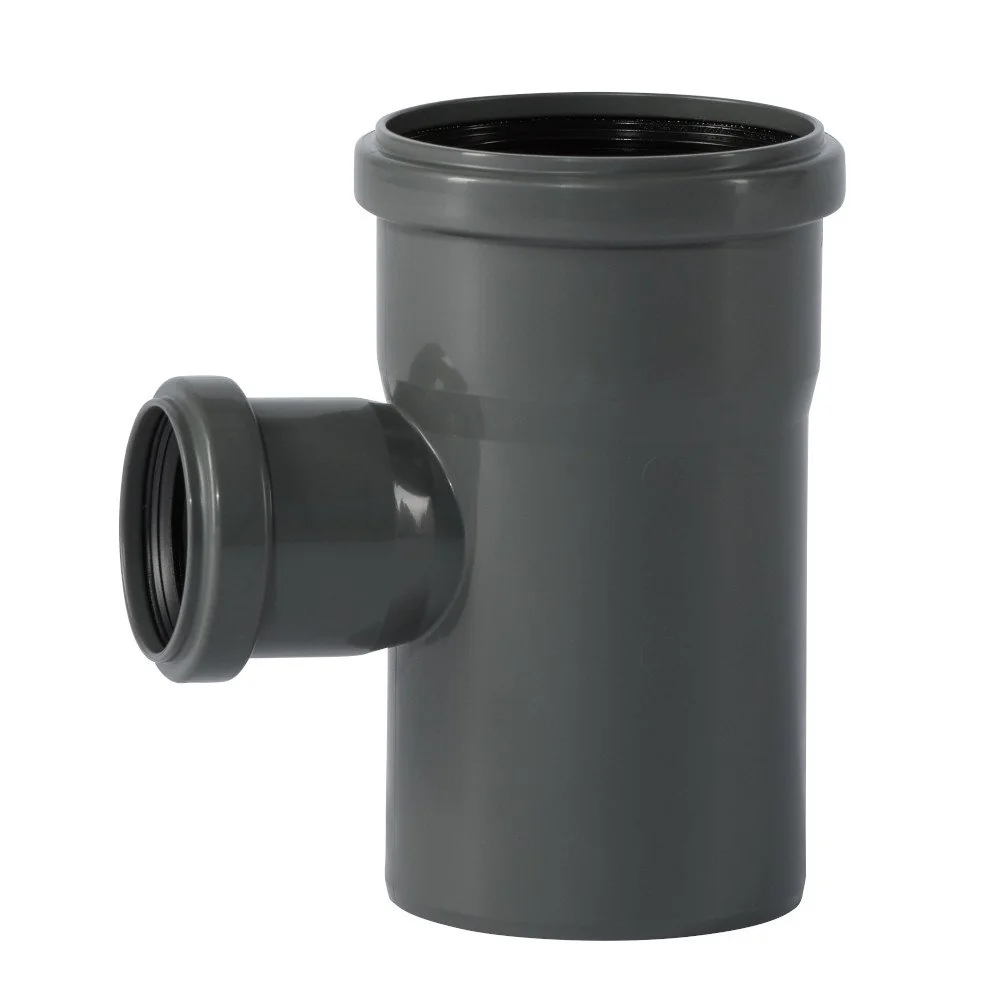

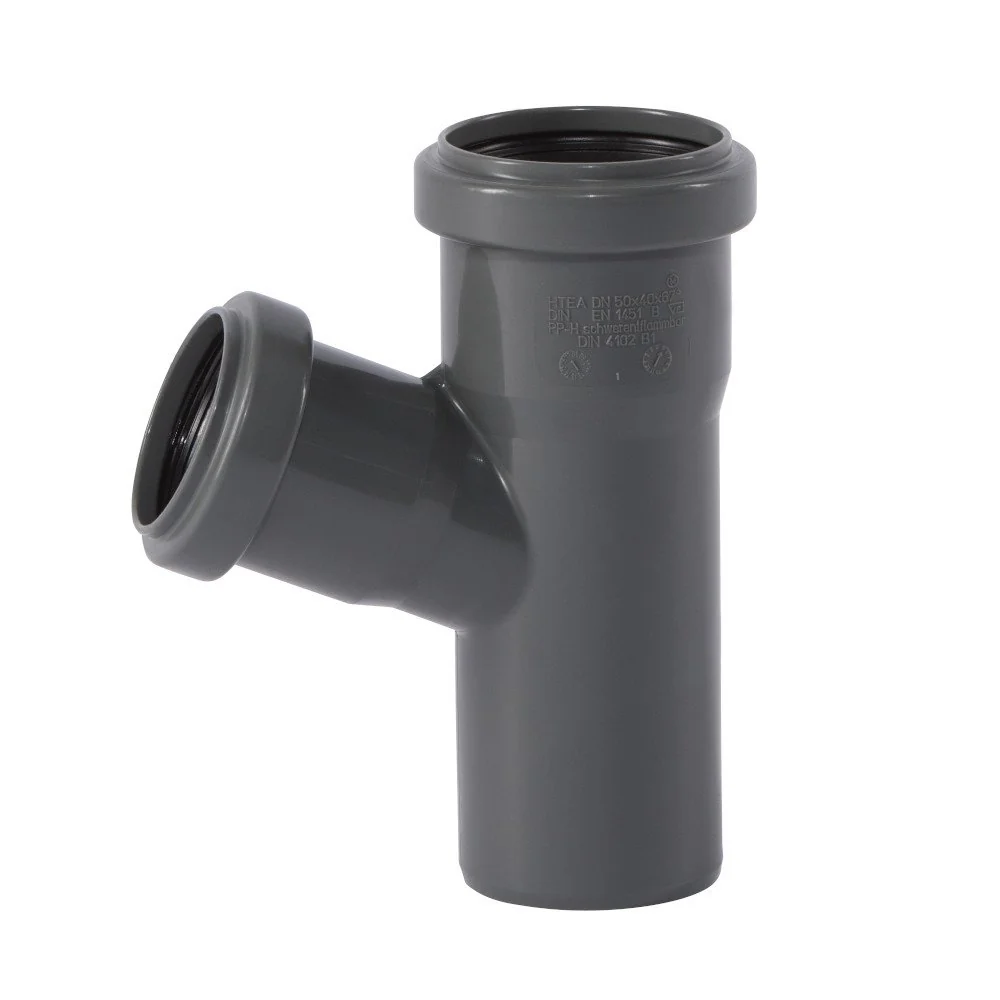

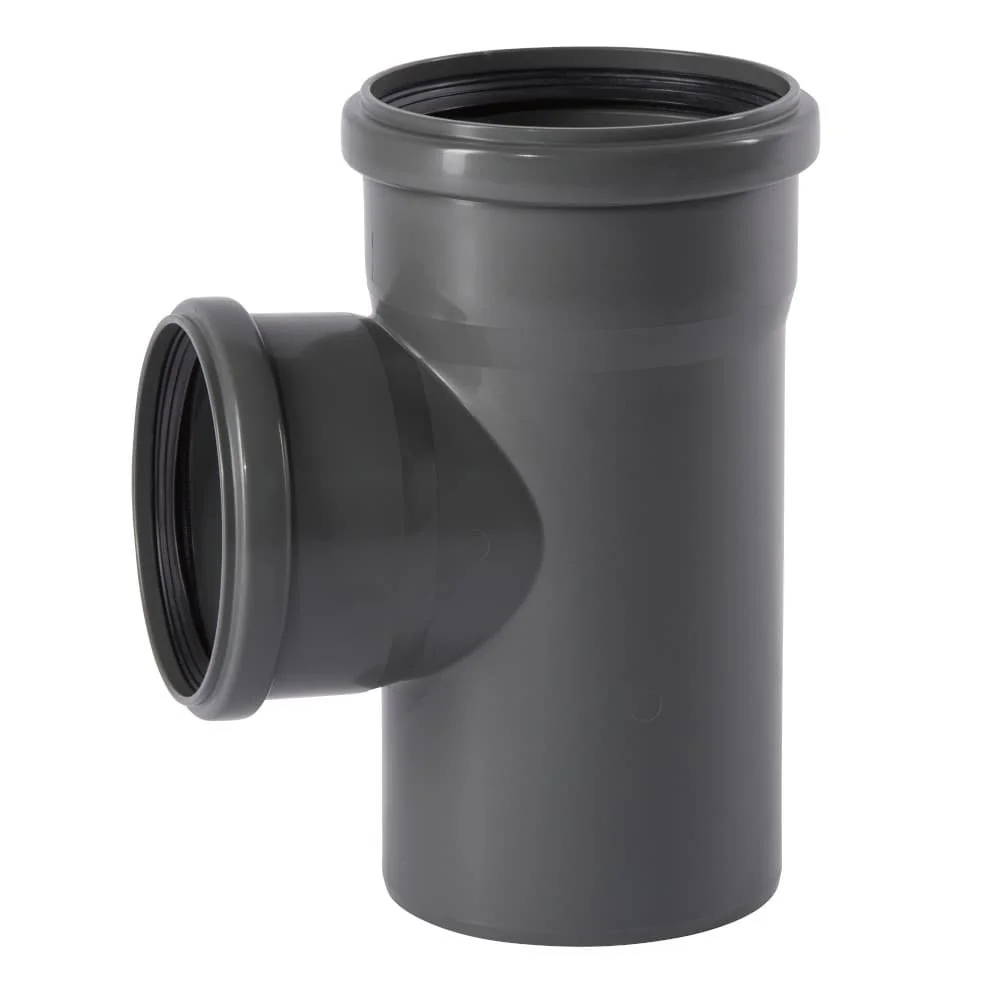

Für Verzweigungen nennt die Kategorie Abzweige mit unterschiedlichen Kombinationen, etwa DN/OD 75/75, DN/OD 75/50 oder DN/OD 50/50/50. Auch die Winkel variieren, zum Beispiel 67 oder 87 Grad in den Produktnamen und Produktfakten. Ein Siphonanschlussstück und ein Anschluss an Guss sind dagegen eigene Anschlussarten. So wird die Auswahl anhand der tatsächlichen Rohrführung und des vorhandenen Gegenstücks getroffen.

Auswahl nach Länge, Winkel und Verbindung

Eine nachvollziehbare Auswahl lässt sich in sechs Punkten strukturieren:

1. Nennweite: Stimmen Sie DN/OD beziehungsweise DN mit dem vorhandenen Anschluss ab. In den Produkt- und Kategorieangaben kommen 32, 40, 50, 75, 90, 110 und 160 vor.
2. Bauform: Entscheiden Sie zwischen Rohr, Bogen, Abzweig, Reduzierung, Muffe, Stopfen, Reinigungsrohr oder Siphonanschluss.

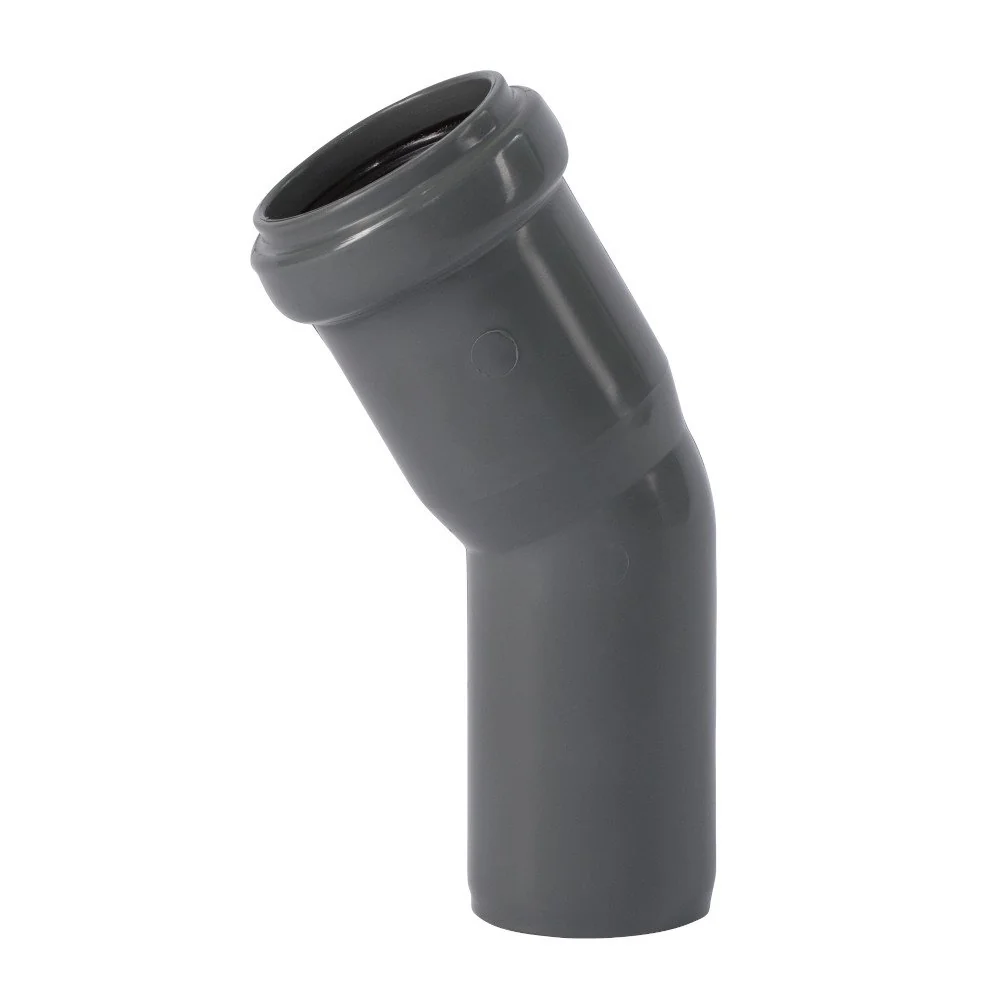

3. Winkel: Lesen Sie bei Bögen und Abzweigen die Winkelangabe sowie die Anschlusskombination; Beispiele sind 15, 30, 67 und 87 Grad sowie DN/OD 75/50.
4. Maßangabe: Vergleichen Sie gleichartige Angaben. DN/OD 50 x 500 mm und DN 75 x 1000 mm beschreiben Rohrmaße; DN/OD 110x150 ist eine andere Angabe.
5. Verbindung: Ordnen Sie die benötigte Ausführung als Doppelmuffe, Langmuffe, Überschiebmuffe, Aufsteckmuffe oder Anschluss an Guss ein.

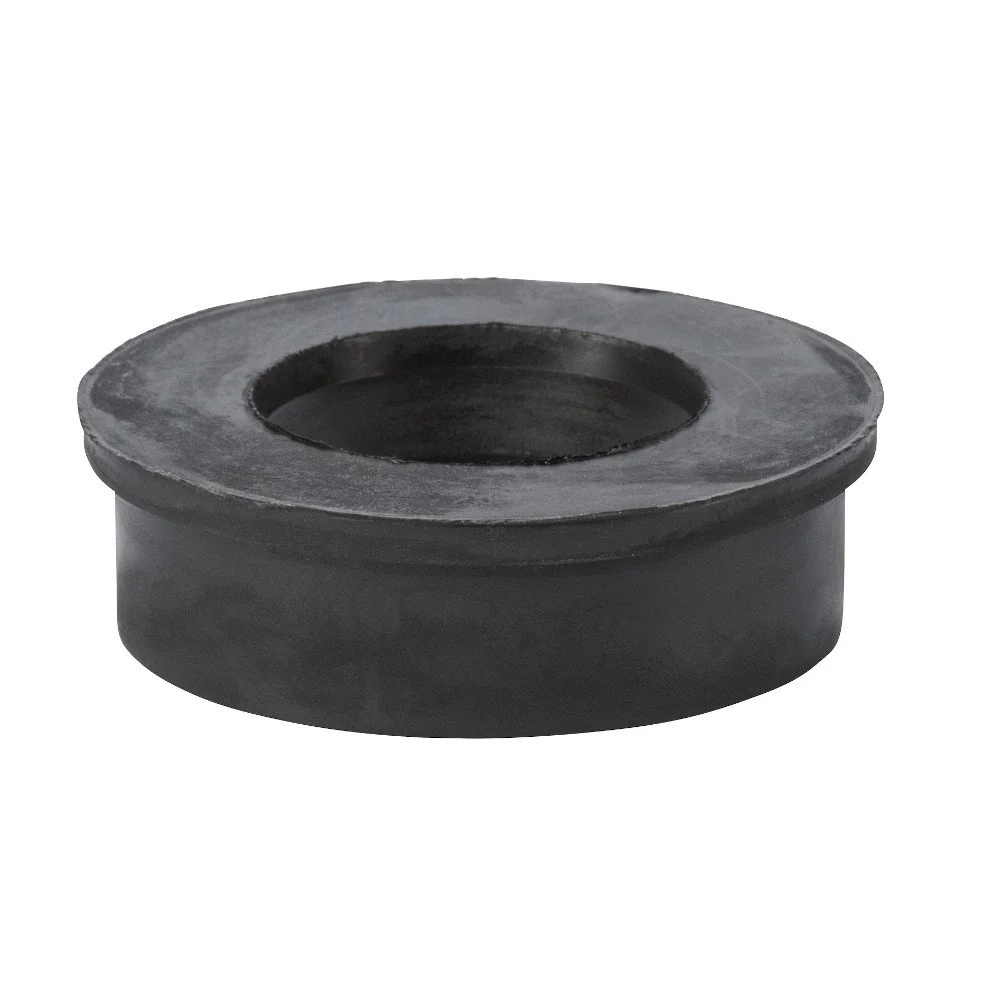

6. Ergänzung: Achten Sie auf ausdrücklich genannte Teile wie Manschette, Dichtlippe, Stopfen oder Dichtung, wenn die Konstruktion sie verlangt.

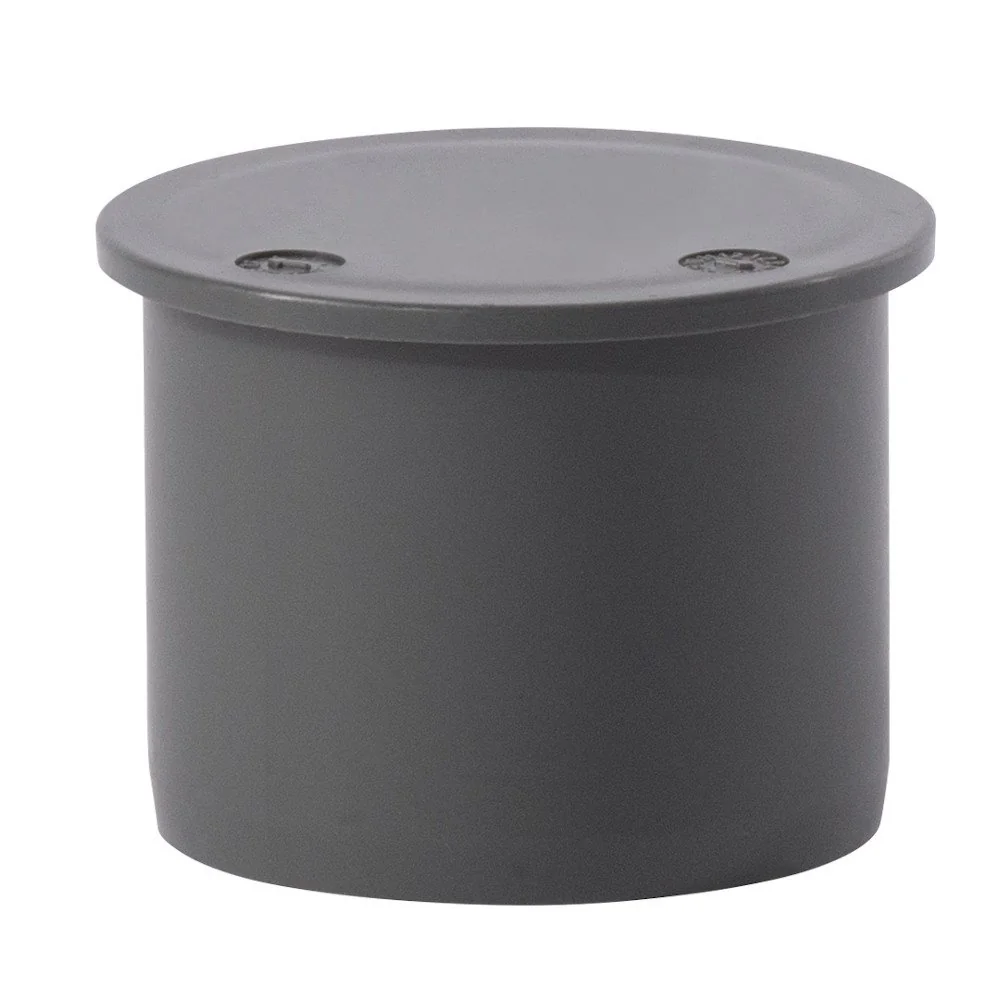

Polypropylen ist in den Produktfakten ausdrücklich bei einzelnen Ausführungen genannt, etwa beim HT-Bogen DN/OD 110 mit 30 Grad, Muffenstopfen DN/OD 75, der Langmuffe DN/OD 40 und dem Bogen DN/OD 50 mit 15 Grad. Daraus sollte nicht auf alle Rohrstücke oder Formteile geschlossen werden.

Ergänzende Kategorien im Bad

Das Hausabflussrohrsystem liegt im Bereich Haushalt und Bad. Vier angrenzende Kategorien können je nach Arbeitsschritt ergänzend relevant sein; sie ersetzen keine Zuordnung nach DN/OD und Bauform.
