DN/OD 50 Abwasserrohre und Formstücke
Für Hausentwässerung im Maß DN/OD 50 finden Sie gerade HT-Rohre, Bögen, Abzweige, Muffen, Dichtungen und Siphonanschlüsse. Wählen Sie Rohrlänge, Winkel und Anschlussart passend zur geplanten Leitungsführung.
DN/OD 50 passend auswählen
Die Kategorie DN/OD 50 bündelt HT-Rohre und Formstücke für Hausentwässerung im Maß 50. Für die Auswahl sind drei Angaben entscheidend: die Bauteilart, das Anschlussmaß und der Verlauf der Leitung. Gerade Rohre gibt es in mehreren Längen; Bögen ändern die Richtung; Abzweige führen eine weitere Leitung zusammen; Muffen, Manschetten und Dichtungen verbinden oder schließen Rohrabschnitte. Bei Siphonanschlüssen treten Kombinationen wie DN/OD 50/50 oder DN 50/40 auf. Damit die Teile zusammenpassen, vergleichen Sie die Kennzeichnung des vorhandenen Rohrs mit der Angabe des gewünschten Bauteils. Die Bezeichnung DN/OD 50 beschreibt dabei die Kategorie, während Zusatzangaben wie 50/40 eine weitere Anschlussseite nennen. So lässt sich die benötigte Funktion anhand der Leitungsskizze und der vorhandenen Anschlüsse einordnen.
Rohre nach Länge und Aufgabe ordnen
Gerade Rohrabschnitte

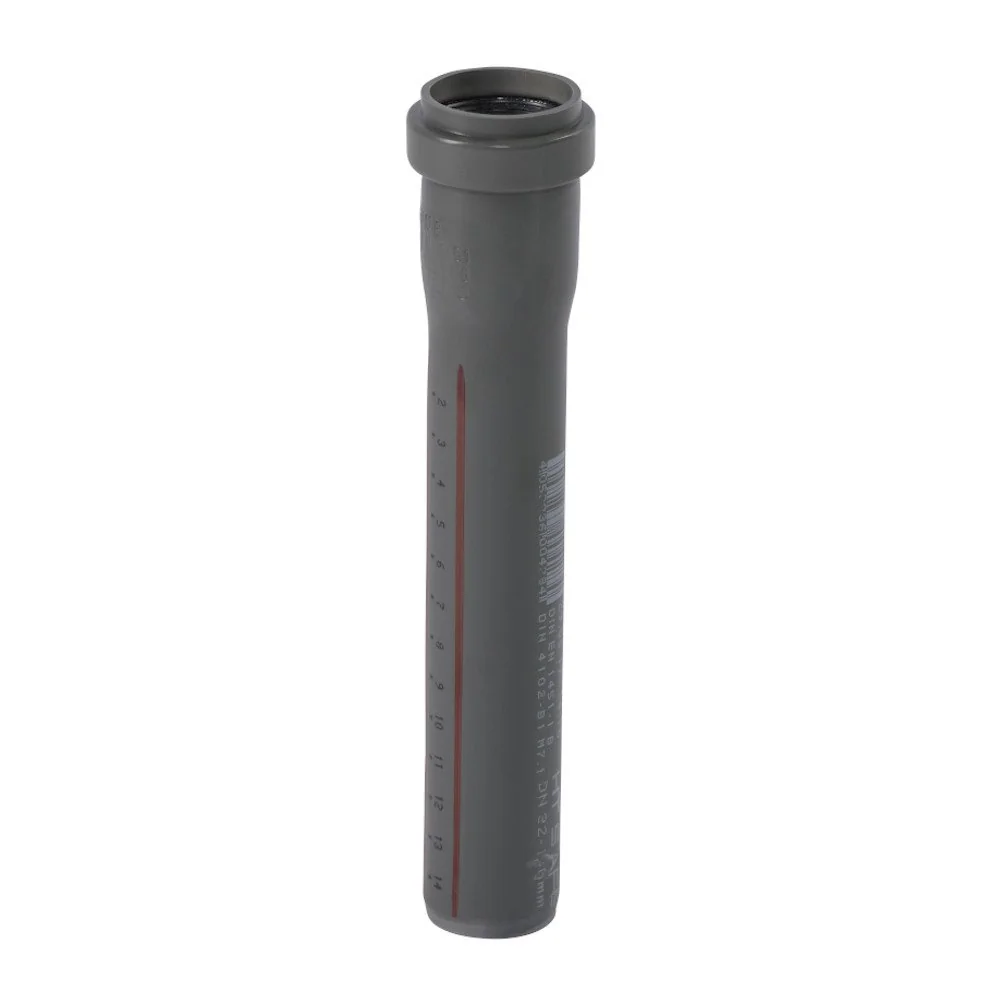

Gerade HT-Rohre bilden die Strecke zwischen zwei Formteilen. In den Produktdaten sind für DN/OD 50 unter anderem 150 mm, 500 mm, 750 mm, 1000 mm und 1500 mm als Längen genannt. Ein kurzes HTsafeEM Rohr mit 150 mm kann eine kleine Lücke zwischen Anschlüssen schließen; 500 mm und 750 mm decken mittlere Abschnitte ab; 1000 mm und 1500 mm stehen für längere gerade Stücke. Die Länge sollte zur ausgemessenen Strecke passen, damit möglichst wenige zusätzliche Verbindungen nötig werden. Zeichnen Sie vor der Auswahl den Leitungsverlauf mit Anfang, Endpunkt, Richtungswechseln und Abzweigen. Addieren Sie die geraden Teilstücke und berücksichtigen Sie die Bereiche, die durch Bögen oder Muffen belegt werden.
Material- und Produktangaben lesen
Bei mehreren Formteilen und Anschlussstücken wird Kunststoff beziehungsweise Polypropylen genannt. Die Bezeichnungen HTsafeEM, HTsafeB, HTsafeAM oder HTsafeL unterscheiden konkrete Bauformen innerhalb des Sortiments. Für die Auswahl zählt deshalb nicht nur die gemeinsame Zahl 50, sondern der vollständige Produktname: Rohr, Bogen, Aufsteckmuffe, Langmuffe oder ein Anschlusswinkel beschreibt jeweils eine andere Aufgabe. So bleibt die Stückliste übersichtlich und die gewünschte Verbindung lässt sich vor der Montage zuordnen.
Bögen und Abzweige für die Leitungsführung

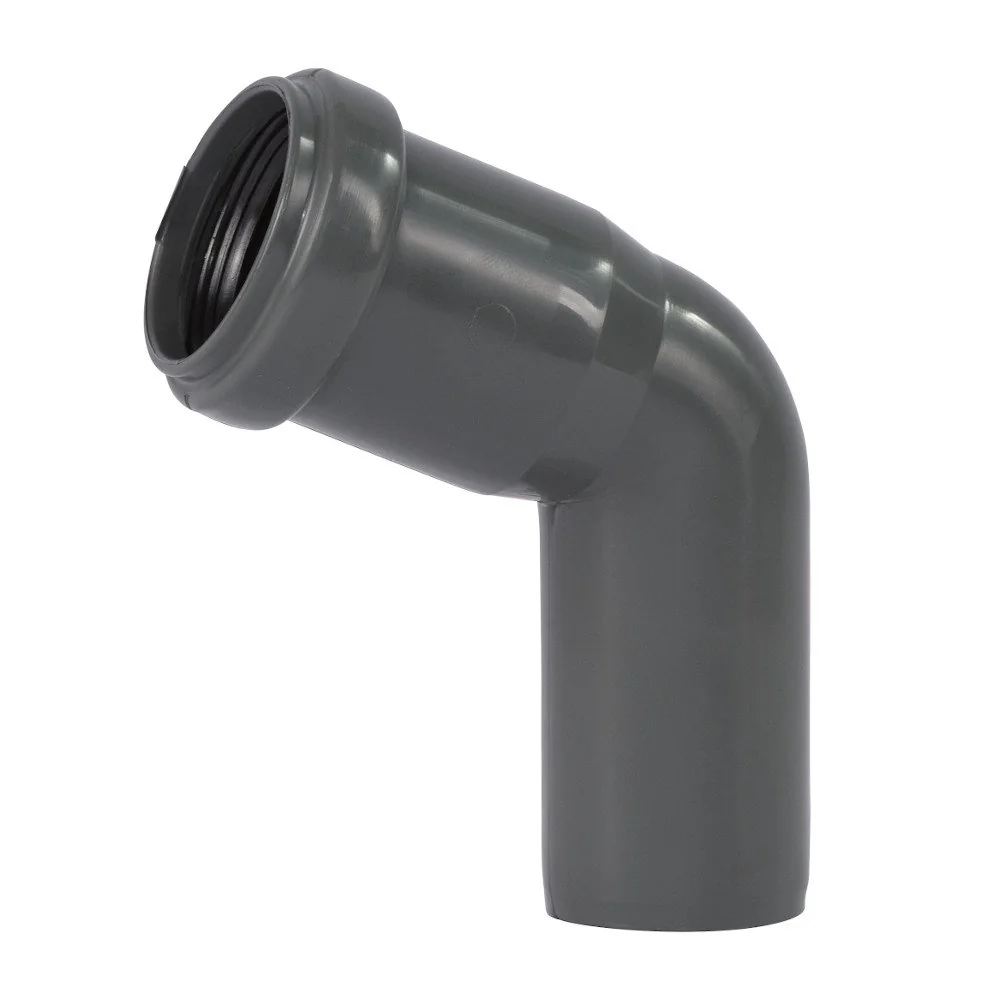

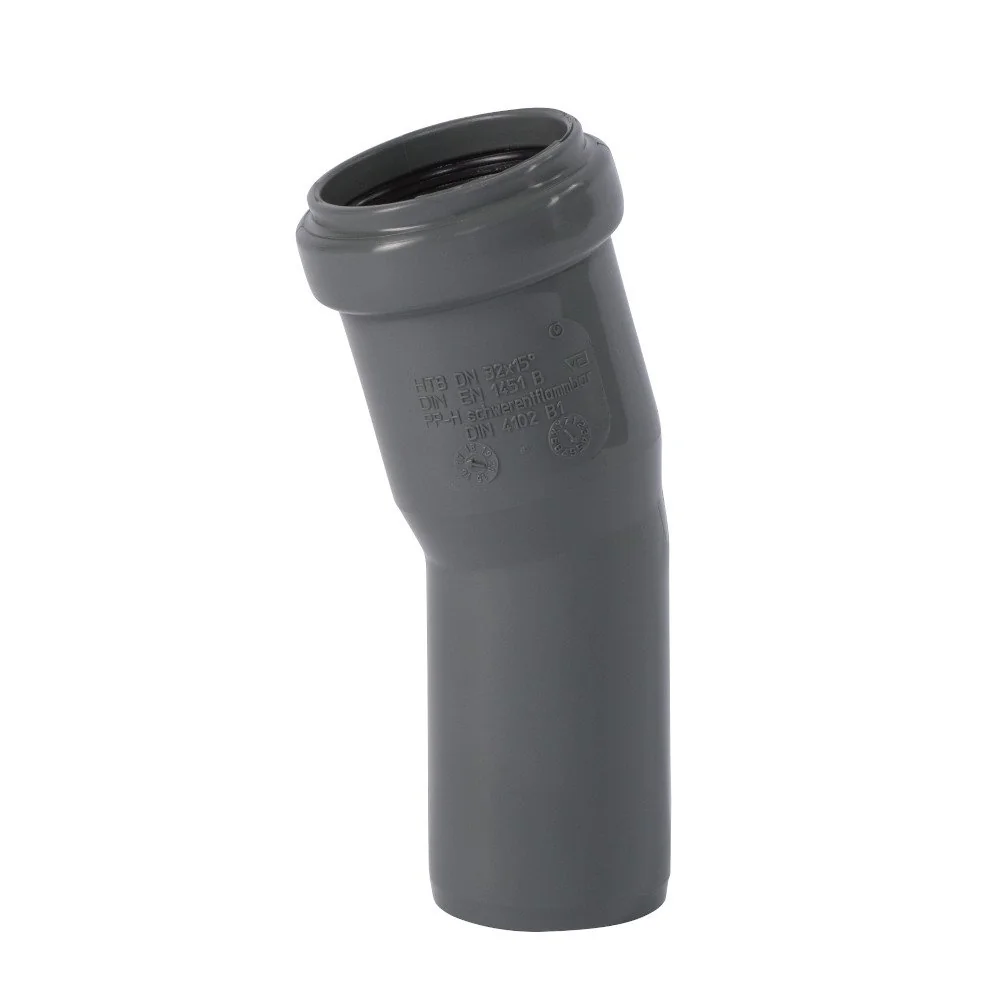

Für einen Richtungswechsel stehen in den Produktdaten HT-Bögen mit 15 Grad und 67 Grad. Der Bogen DN/OD 50 mit 15 Grad verändert die Richtung nur flach; die Ausführung mit 67 Grad nimmt einen deutlich stärkeren Richtungswechsel auf. Entscheidend ist der Winkel, der in der Leitungsskizze gebraucht wird. Bei mehreren Richtungsänderungen sollten die Winkel in ihrer Reihenfolge notiert werden, damit die Rohrlängen und Anschlussseiten zusammenpassen.

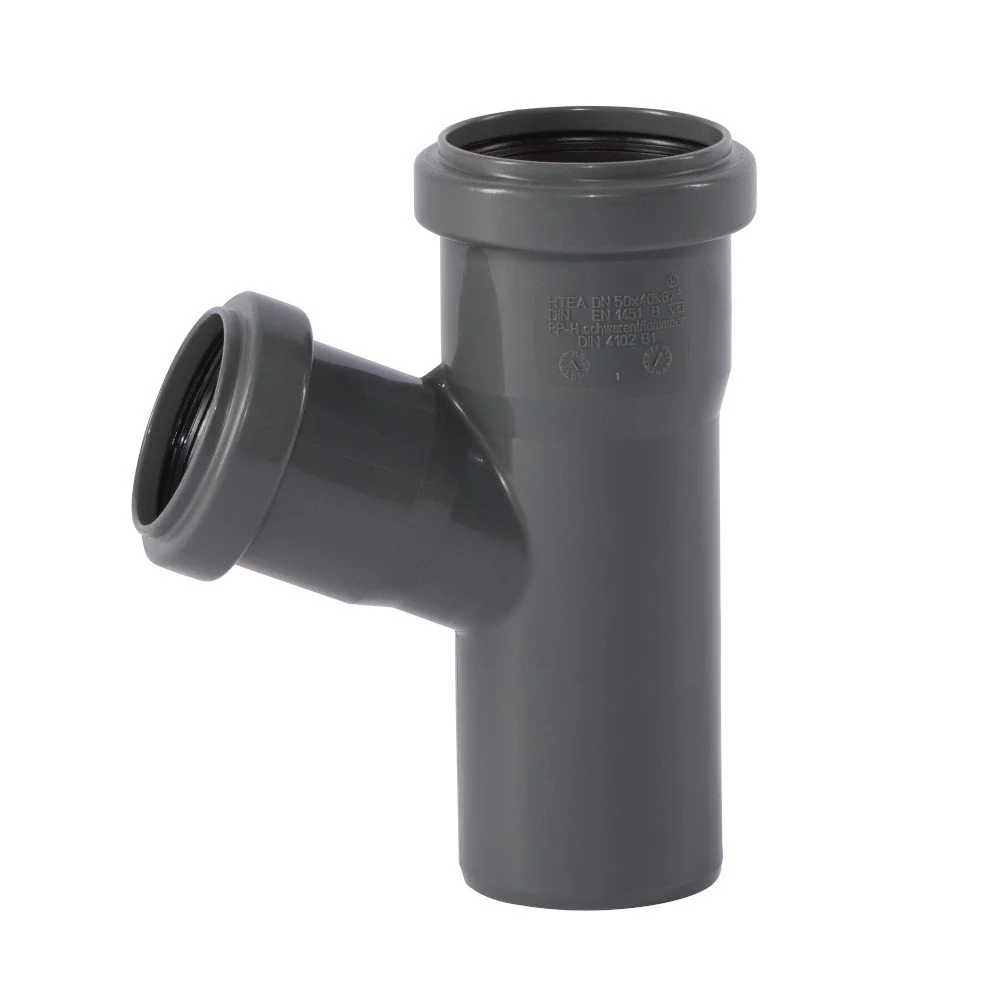

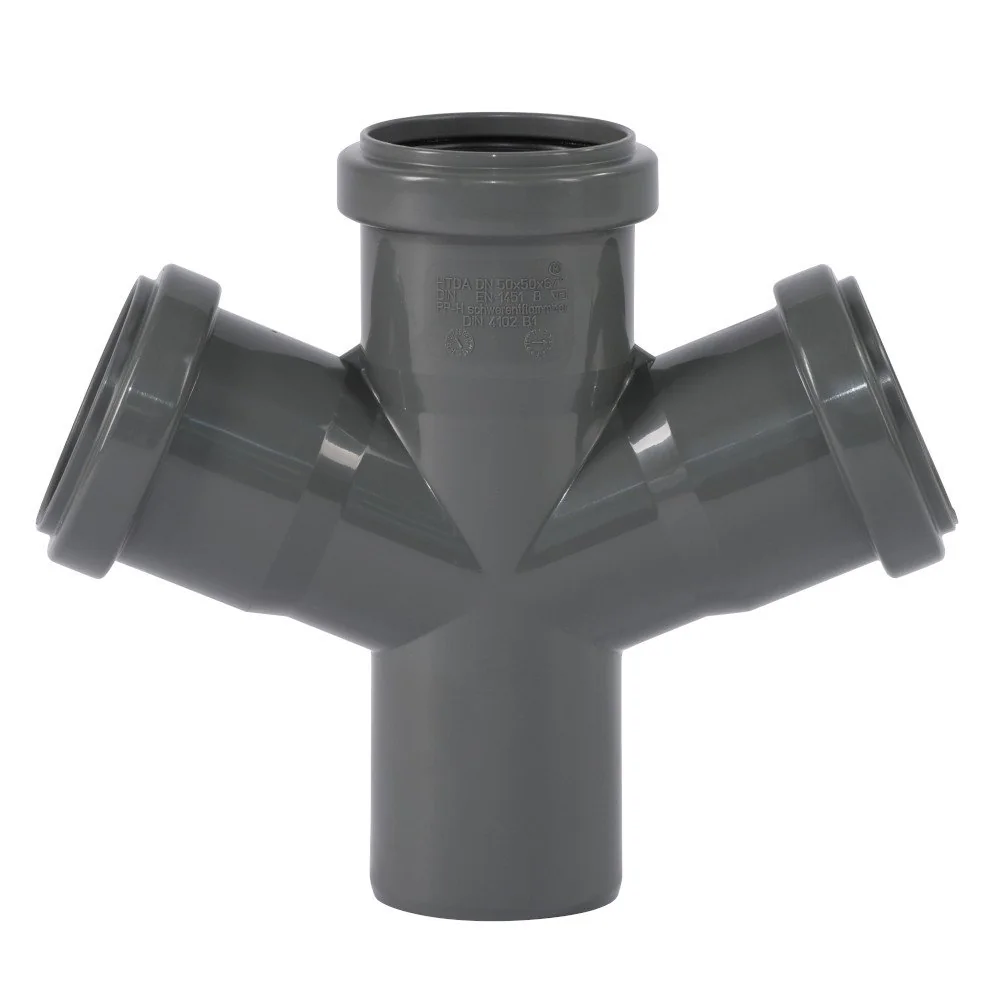

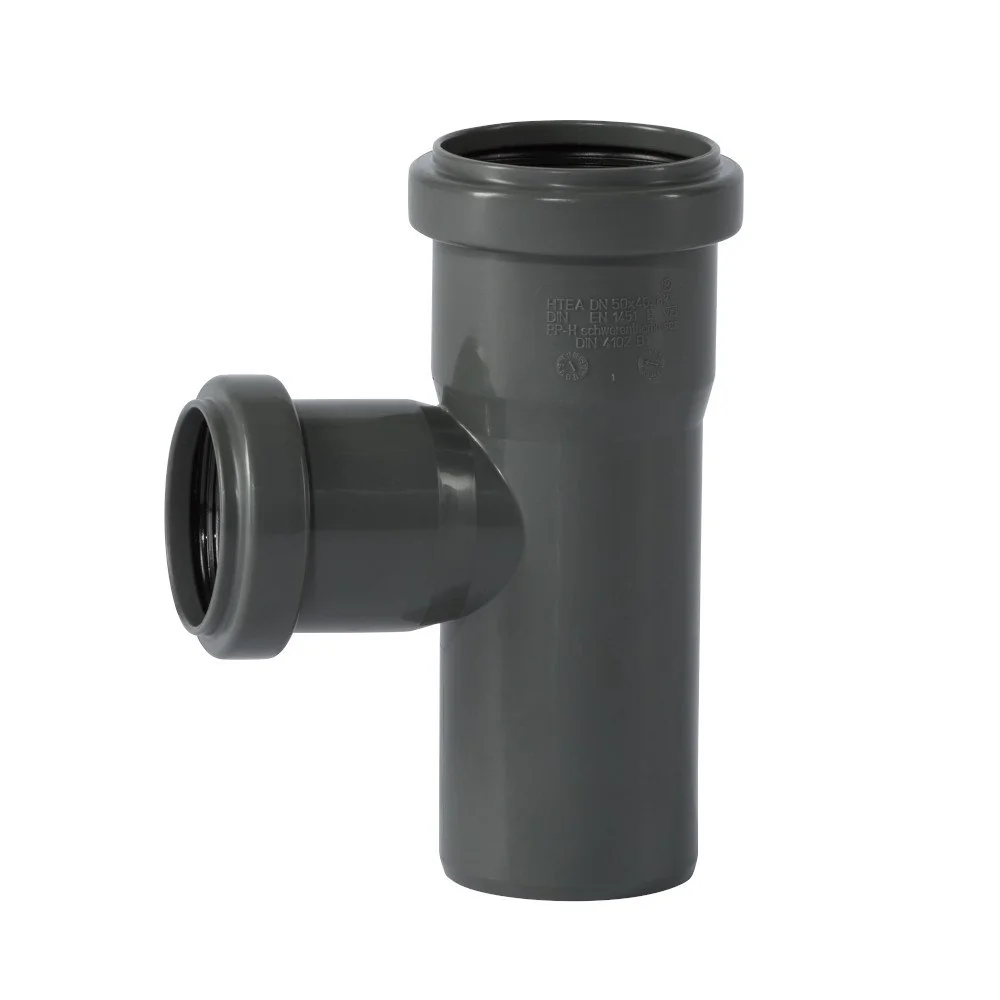

Ein Abzweig hat eine andere Funktion als ein Bogen: Er führt eine zusätzliche Leitung in den Rohrverlauf. Der Doppelabzweig ist in den Produktdaten mit DN/OD 50/50/50 und 67 Grad angegeben. Ein weiterer Abzweig trägt die Kennzeichnung DN50/40 und 87 Grad. Diese Kombination aus Winkel und Anschlussmaß ist die zentrale Auswahlhilfe. Prüfen Sie, ob die abgehende Seite 40 oder 50 benötigt und ob ein einfacher oder doppelter Abzweig vorgesehen ist.
Winkel und Abzweige unterscheiden
Ein Bogen wird eingesetzt, wenn die Leitung ihre Richtung ändert. Ein Abzweig wird eingeplant, wenn eine zweite Strecke hinzukommt. Beide Bauteilarten gehören zum DN/OD-50-System, sind aber nicht austauschbar. Schreiben Sie deshalb in die Planung jeweils Bauteilart, Winkel und Anschlussmaß. Bei einem Doppelabzweig kommen drei Anschlussseiten zusammen; bei einem DN50/40-Abzweig steht zusätzlich die kleinere Anschlussseite in der Kennzeichnung.
Muffen, Manschetten und Dichtungen

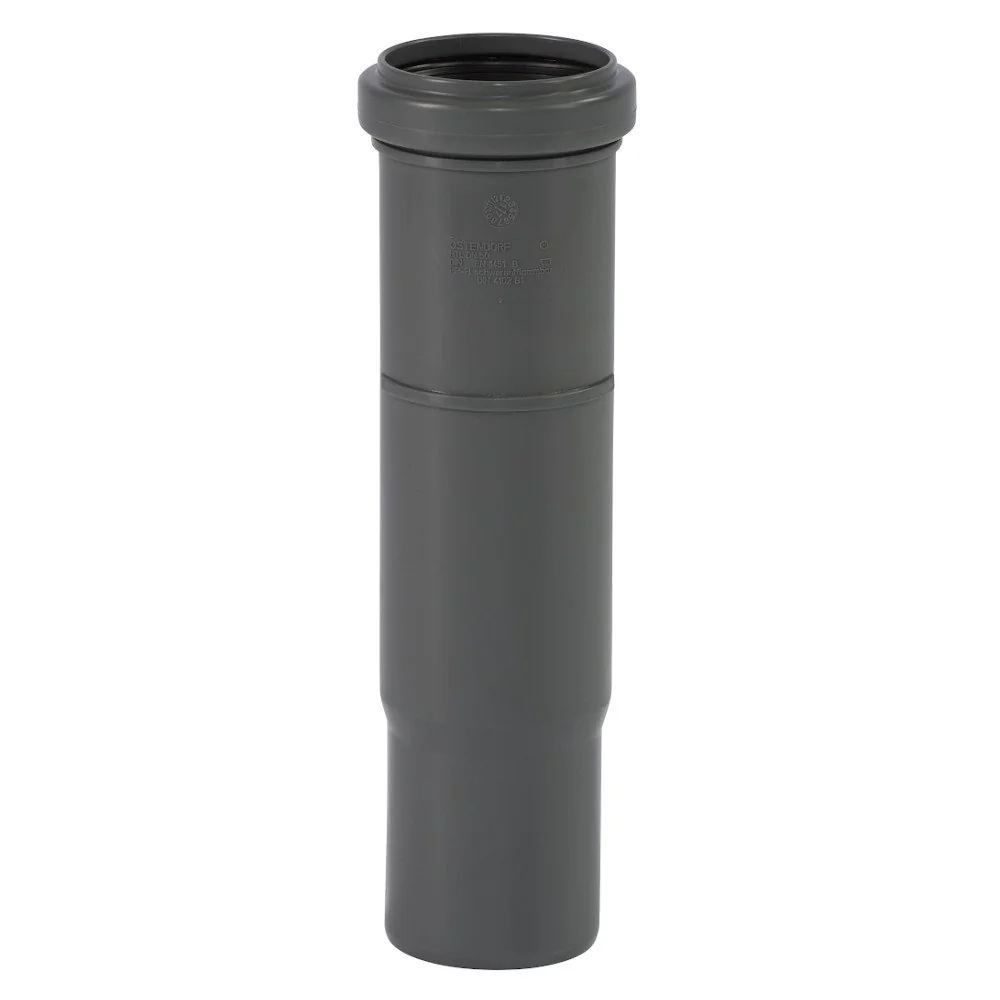

Muffen verbinden Rohrabschnitte oder nehmen ein Rohrende auf. Die Doppelmuffe ist mit DN/OD 50 angegeben, die Langmuffe mit DN/OD 50 und die Aufsteckmuffe mit DN 50. Ein Muffenstopfen DN 50 verschließt eine Muffe beziehungsweise ein Rohrende. Bei diesen Teilen hilft die genaue Bezeichnung, die gewünschte Verbindung von einem Verschluss zu unterscheiden.

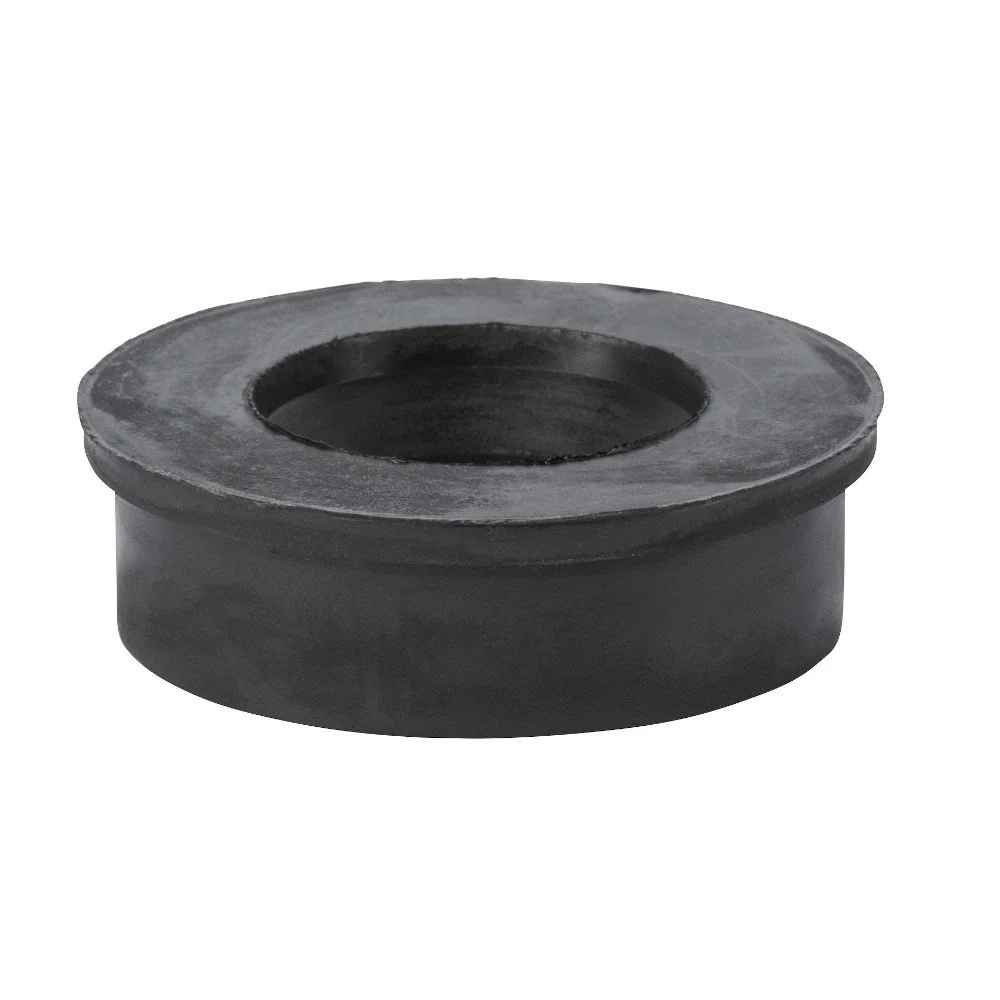

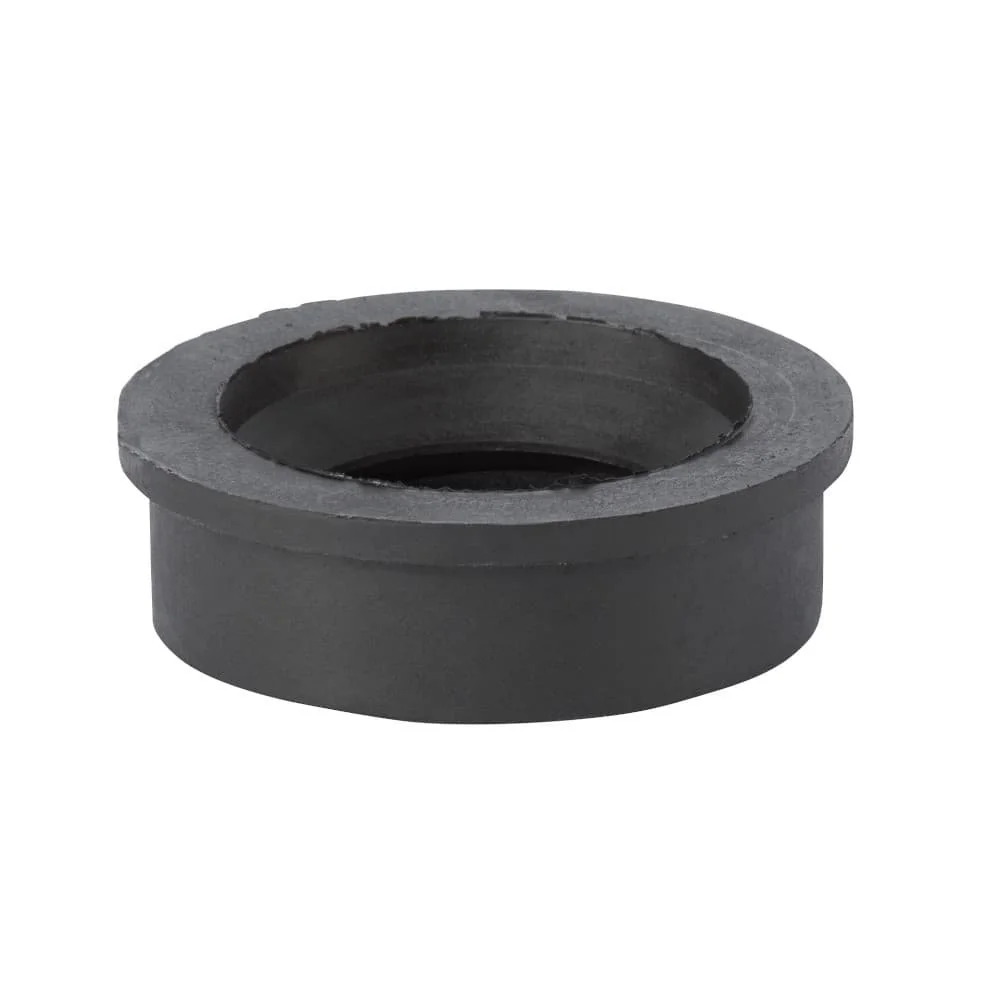

Für die Abdichtung sind im Sortiment Gummimanschetten und Dichtringe aufgeführt. Die HTsafeGM-Gummimanschette wird in den Produktdaten mit DN 50/30 beschrieben; eine weitere Gummimanschette ist mit DN 50 angegeben. Bei der Doppelmuffe und der Langmuffe werden auswechselbare NBR-Dichtungen genannt. Die Auswahl richtet sich daher nach dem vorhandenen Muffentyp, der Anschlussseite und der gewünschten Dichtungsart. Eine Dichtung mit der Bezeichnung DN50 ist nicht automatisch die passende Ausführung für eine Kombination DN 50/40.
Gerade Strecken
Länge anhand der gemessenen Strecke vergleichen. Belegt sind unter anderem 150, 500, 750, 1000 und 1500 mm.
Richtungswechsel
Bögen mit 15 oder 67 Grad nach dem Leitungsverlauf wählen; bei Abzweigen zusätzlich Winkel und Anschlussmaß abgleichen.
Anschlüsse
Für Siphon, Metallrohr, Guss und Dichtung die vollständige Anschlussangabe des jeweiligen Bauteils heranziehen.
Siphonanschlüsse und Übergänge

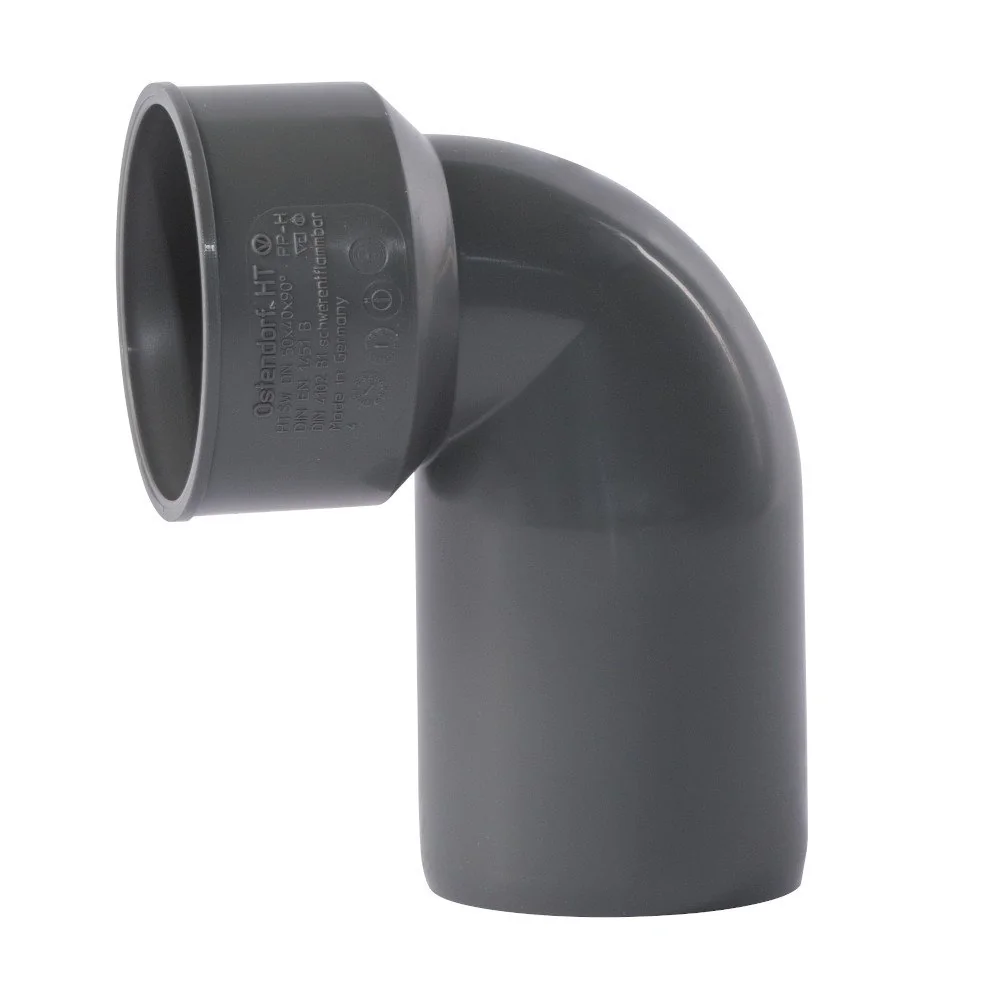

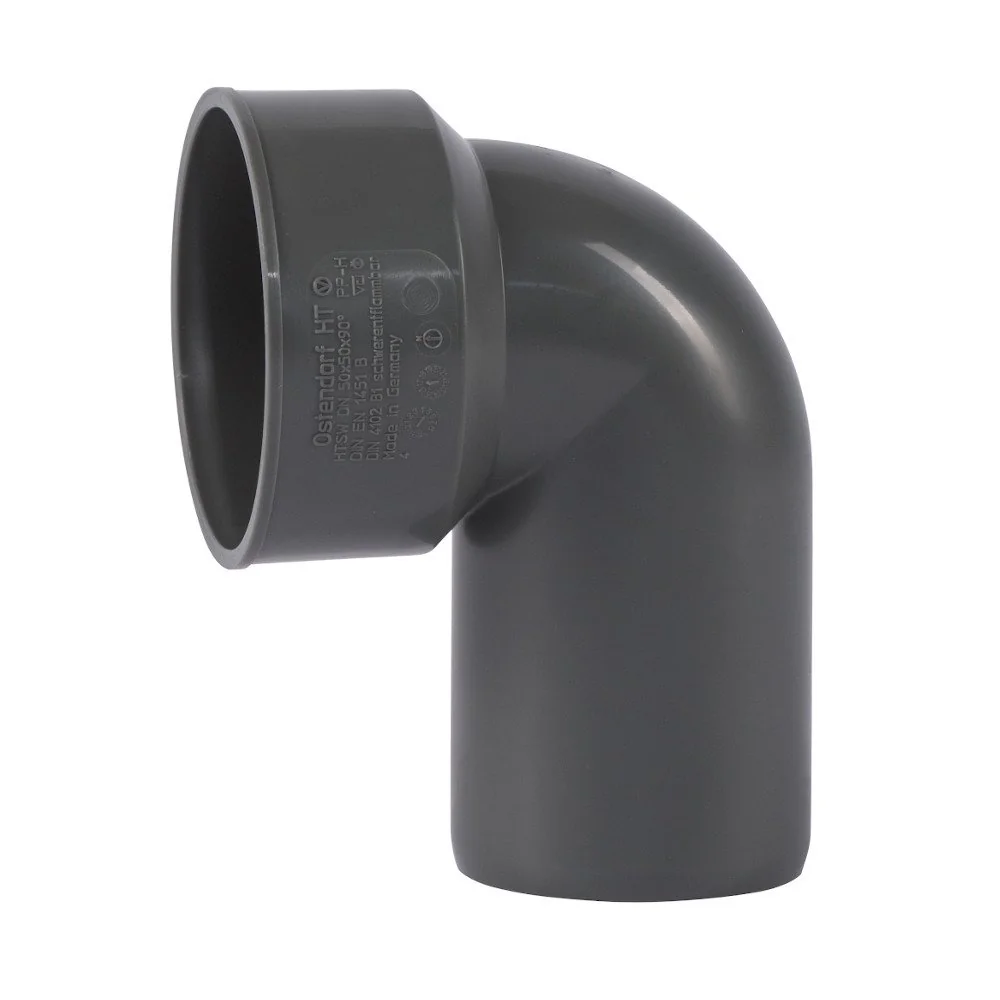

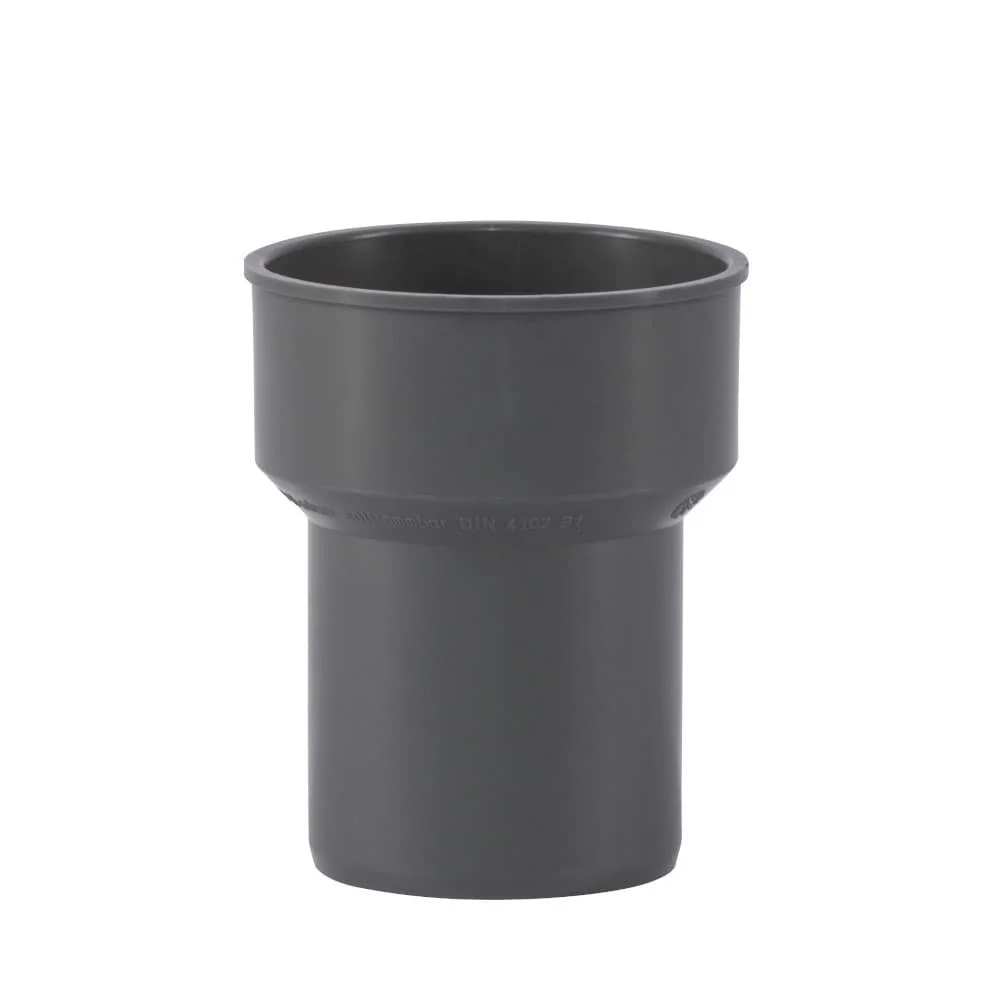

Für den Anschluss an einen Siphon sind mehrere Varianten mit DN 50 dokumentiert. Das HTsafeS-Siphonanschlussstück wird als DN/OD 50/50 und aus Kunststoff beschrieben. Ein Anschlusswinkel verbindet nach der Produktbeschreibung Kunststoff- und Metallrohre und trägt das Maß DN 50/40. Ein weiteres Siphon-Zubehör ist mit DN/OD 50/40 angegeben. Auch ein HT-Winkel aus Kunststoff mit 50 mm wird in dieser Kategorie geführt. Vergleichen Sie vor der Auswahl die Seite am Siphon und die Seite am Abflussrohr, besonders wenn zwei unterschiedliche Maße zusammentreffen.

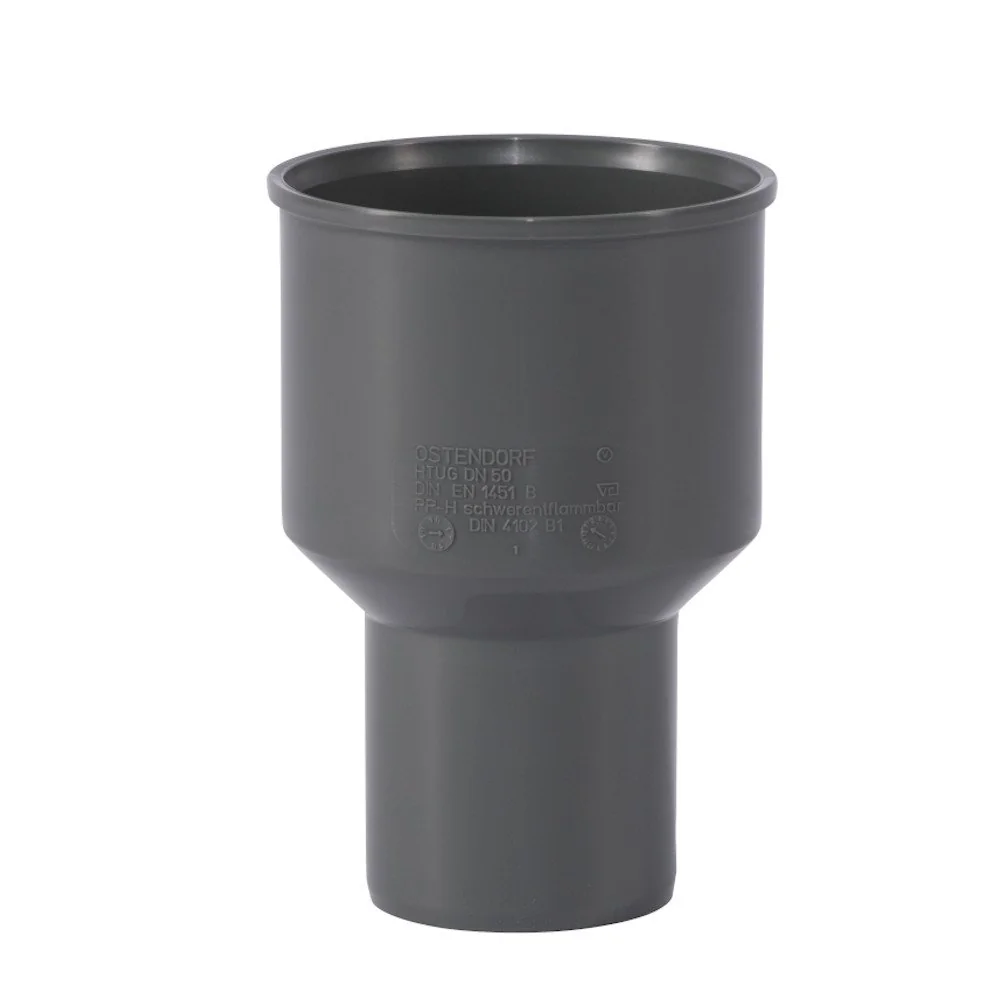

Für Übergänge zu anderen Rohrarten stehen im Sortiment Produkte mit klarer Benennung: ein Sickenwulstnippel DN/OD 50 als Metallrohr-Verbinder mit 1 1/4 sowie ein HTsafeUG-Anschluss an Guss DN/OD 50. Diese Angaben sollten in der Stückliste vollständig übernommen werden. So wird sichtbar, ob ein Siphonanschluss, ein Übergang zum Metallrohr oder ein Anschluss an Guss benötigt wird.

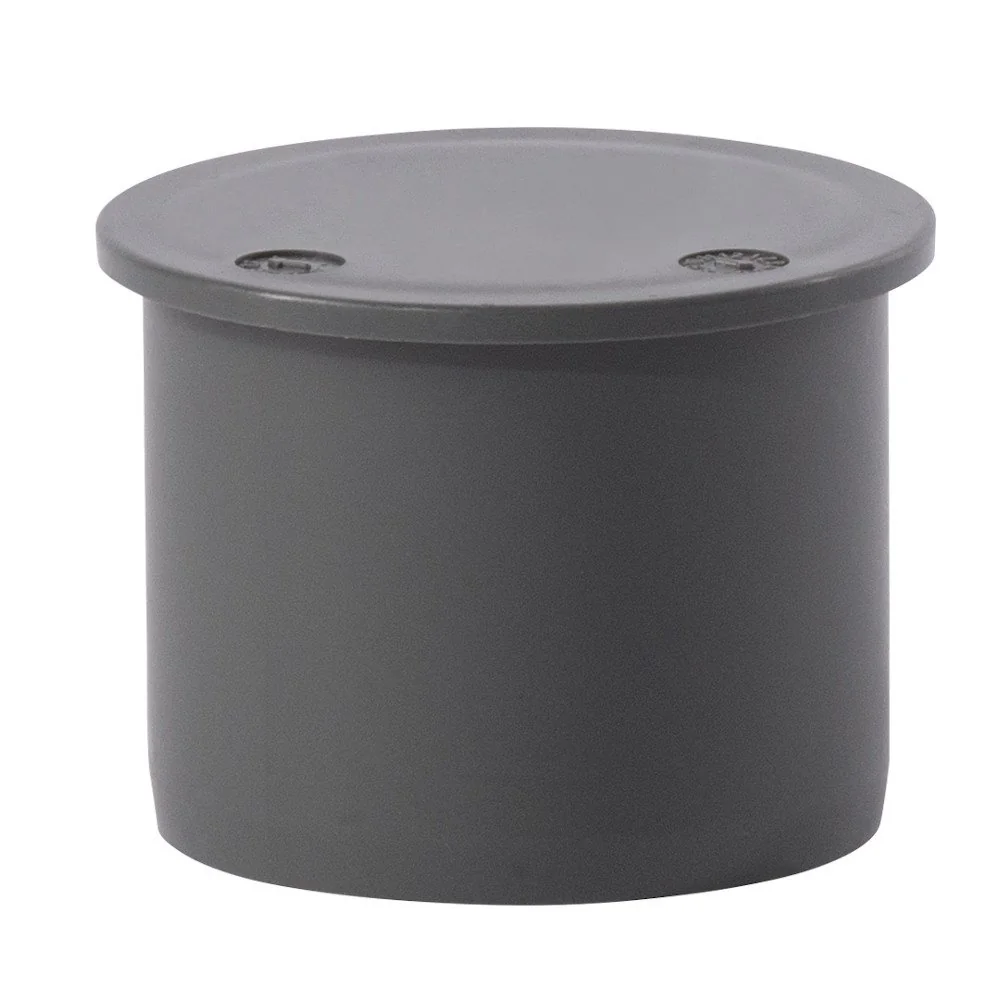

Zum Verschließen eines Rohrabschnitts ist ein HT Muffenstopfen DN 50 vorgesehen. Der Link führt zu dem Produkt, dessen Name die Funktion und das Maß nennt.
Reinigung, Dichtheitsprüfung und Montageplanung
Vor der Auswahl notieren
Beginnen Sie mit einer kurzen Bestandsaufnahme: Welche Rohrenden sind vorhanden, wo ändert sich die Richtung, wo kommt eine weitere Leitung hinzu und welcher Anschluss sitzt am Siphon? Danach notieren Sie für jedes Teil die vollständige Kennzeichnung. Bei den geraden Rohren gehört die Länge dazu, bei Bögen und Abzweigen der Winkel, bei Übergängen das Gegenstück und bei Muffen oder Manschetten die Dichtungsart. Diese Reihenfolge verhindert, dass ein Rohr mit passender Zahl, aber falscher Bauform in die Liste gelangt.
Bei der Montage vergleichen

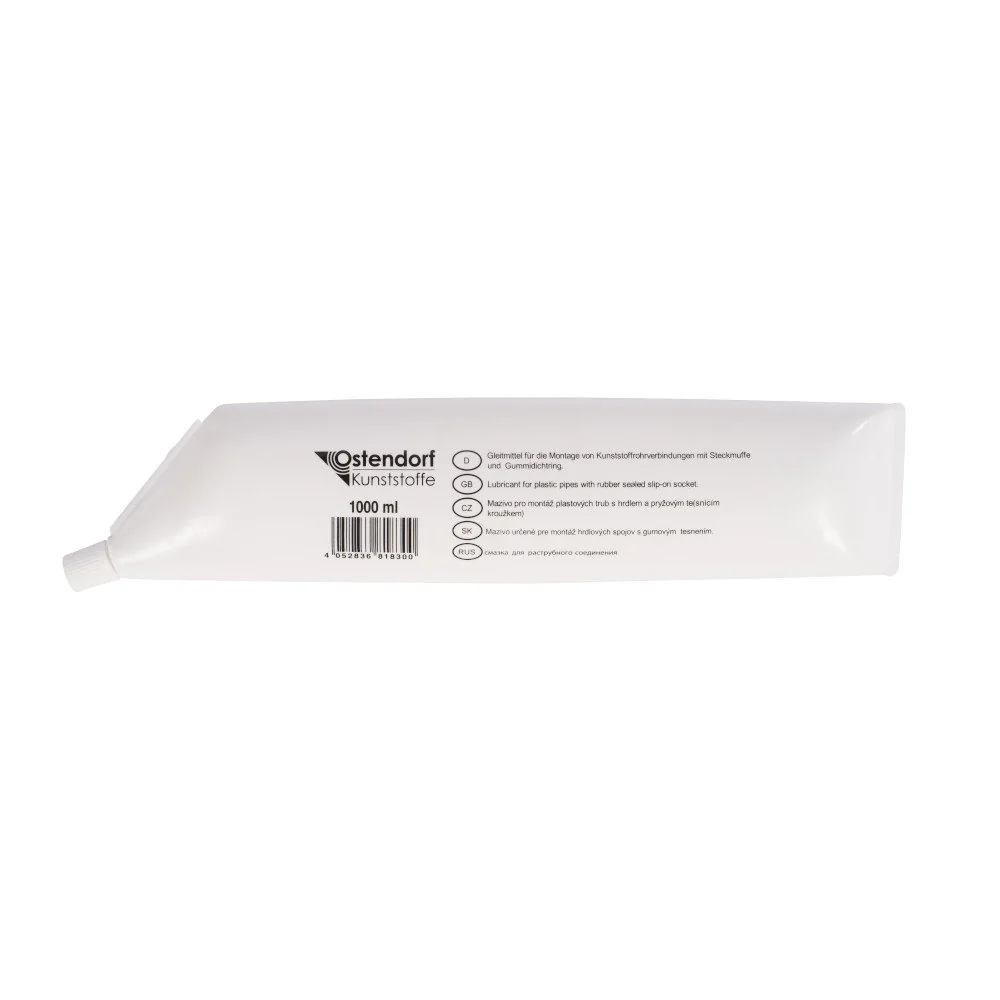

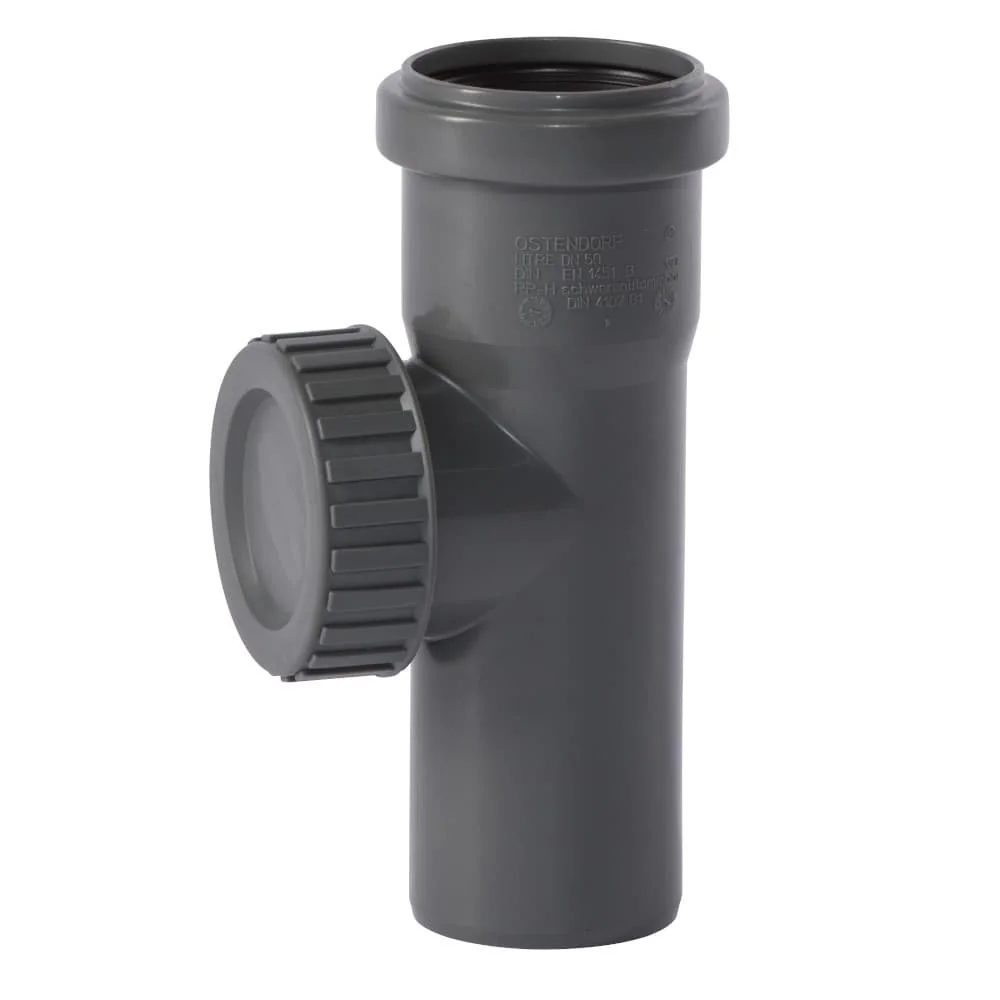

Das Reinigungsrohr DN 50 ist als eigenes Bauteil für Abwasserrohre aufgeführt. Zusätzlich gibt es einen Artikel zum Wechseln einer DN50-Dichtung sowie ein KG-Rohr-Gleitmittel mit 1000 ml für Kunststoffrohre. Solche Ergänzungen gehören in die Planung, wenn Wartung oder die Verarbeitung von Kunststoffrohren vorgesehen ist. Nach dem Zusammenstellen der Teile lohnt sich ein Abgleich von Anzahl, Maß, Winkel und Länge. So lässt sich die geplante Leitung Schritt für Schritt mit der Stückliste vergleichen.
Produktbeispiele im Überblick

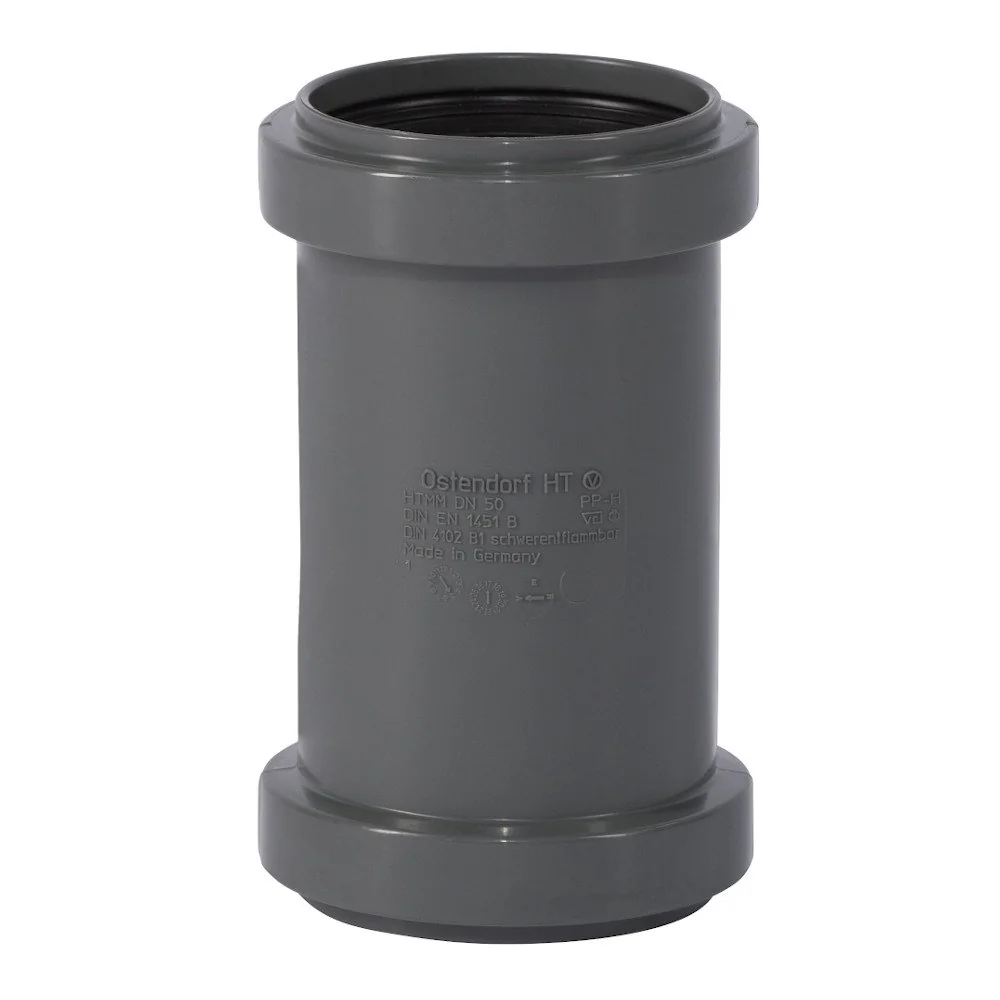

Die folgenden Produktkarten zeigen drei unterschiedliche Aufgaben innerhalb der Kategorie: ein gerades Rohr, einen Bogen und eine Doppelmuffe. Die Bezeichnungen und Maße sind direkt den jeweiligen Produktdaten entnommen.
Weitere Rohrdimensionen im Hausabflussrohrsystem
Wenn die vorhandene Leitung nicht mit DN/OD 50 gekennzeichnet ist, vergleichen Sie die Maßangabe mit einer benachbarten Kategorie. Für kleinere Dimensionen sind DN/OD 32 und DN/OD 40 aufgeführt. Größere Varianten finden Sie unter DN/OD 75 und DN/OD 90. Die folgenden Links führen direkt zu diesen Nachbarbereichen:
Häufige Fragen zu DN/OD 50
Was bedeutet DN/OD 50 in dieser Kategorie?
Die Kategorie und viele Produktnamen verwenden DN/OD 50 oder DN 50 als zentrale Maßangabe. Bei einem Bauteil mit zusätzlicher Kennzeichnung wie DN 50/40 oder DN/OD 50/40 kommt eine zweite Anschlussseite hinzu. Vergleichen Sie immer die vollständige Angabe und nicht nur die Zahl 50.
Welche Rohrlänge passt zu meiner Strecke?
In den Produktdaten sind gerade Rohre mit 150 mm, 500 mm, 750 mm, 1000 mm und 1500 mm genannt. Messen Sie die gerade Strecke zwischen den Formteilen und berücksichtigen Sie Bögen, Abzweige und Muffen. Wählen Sie anschließend die Länge, die in Ihre Planung passt.
Wann wird ein Bogen und wann ein Abzweig gebraucht?
Ein Bogen verändert die Richtung der vorhandenen Strecke. Ein Abzweig führt eine weitere Leitung hinzu. Bei den belegten DN-50-Produkten stehen unter anderem 15 und 67 Grad für Bögen sowie 67 und 87 Grad für Abzweige. Das Anschlussmaß zeigt zusätzlich, welche Seite des Abzweigs vorgesehen ist.
Welche Muffe oder Dichtung passt zur Verbindung?
Die Doppelmuffe, Langmuffe und Aufsteckmuffe werden mit DN/OD 50 beziehungsweise DN 50 bezeichnet, während Gummimanschetten und Dichtringe eigene Maßangaben tragen. Die Produktdaten nennen bei Doppelmuffe und Langmuffe auswechselbare NBR-Dichtungen. Entscheidend sind Muffentyp, Anschlussseite und Dichtungsangabe.
Welche Teile gibt es für Siphon, Metallrohr oder Guss?
Für Siphonanschlüsse sind Varianten DN/OD 50/50 und DN 50/40 beziehungsweise DN/OD 50/40 aufgeführt. Ein Sickenwulstnippel ist als Metallrohr-Verbinder mit 1 1/4 benannt. Außerdem gibt es einen HTsafeUG-Anschluss an Guss DN/OD 50. Wählen Sie nach dem vorhandenen Gegenstück.
Welche Ergänzungen stehen für Wartung und Montage zur Verfügung?
Das Sortiment führt ein Reinigungsrohr DN 50, eine DN50-Dichtung zum Wechseln und KG-Rohr-Gleitmittel mit 1000 ml für Kunststoffrohre. Diese Produktnamen decken Reinigung, Dichtungswechsel und die Verarbeitung von Kunststoffrohren ab. Ordnen Sie die Ergänzung dem jeweiligen Arbeitsschritt und dem vorhandenen Maß zu.
