DN/OD 110 Abwasserrohr und Formteile
DN/OD 110 Abwasserrohr für die Hausentwässerung: Rohre mit unterschiedlichen Längen, Bögen, Abzweige, Muffen, Anschlüsse und Reduzierungen nach Bauform, Abgang und Winkel unterscheiden.
DN/OD 110 für die Hausentwässerung einordnen
Die Bezeichnung DN/OD 110 steht in dieser Kategorie neben HT-Rohren und Formteilen. Vertreten sind gerade Rohre, Bögen, Abzweige, Doppelabzweige, ein Eckabzweig, Muffen, ein HTsafeUG Anschluss, Reduzierungen, Dichtungen und ein Reinigungsrohr. Die Auswahl beginnt mit der Bauform: gerades Rohr für eine Strecke, Bogen für eine Richtungsänderung, Abzweig für einen zusätzlichen Leitungsweg, Muffe oder Anschluss für eine Verbindung und Reduzierung für einen Wechsel der Maßbezeichnung.
In den Produktbeschreibungen werden Hausentwässerung und Gebäudeentwässerung genannt; bei einzelnen HT-Rohren stehen Schmutzwasser-, Regenwasser- und Lüftungsleitungen innerhalb von Gebäuden. Danach zählen die Angaben, die beim einzelnen Artikel ausdrücklich stehen: Maßbezeichnung, Länge, Winkel, Abgang, Anschlussart sowie genannter Werkstoff oder Dichtung. Eine Angabe von einem Rohr oder Formteil sollte nicht auf eine andere Ausführung übertragen werden.
Rohre nach Länge und Bauform auswählen

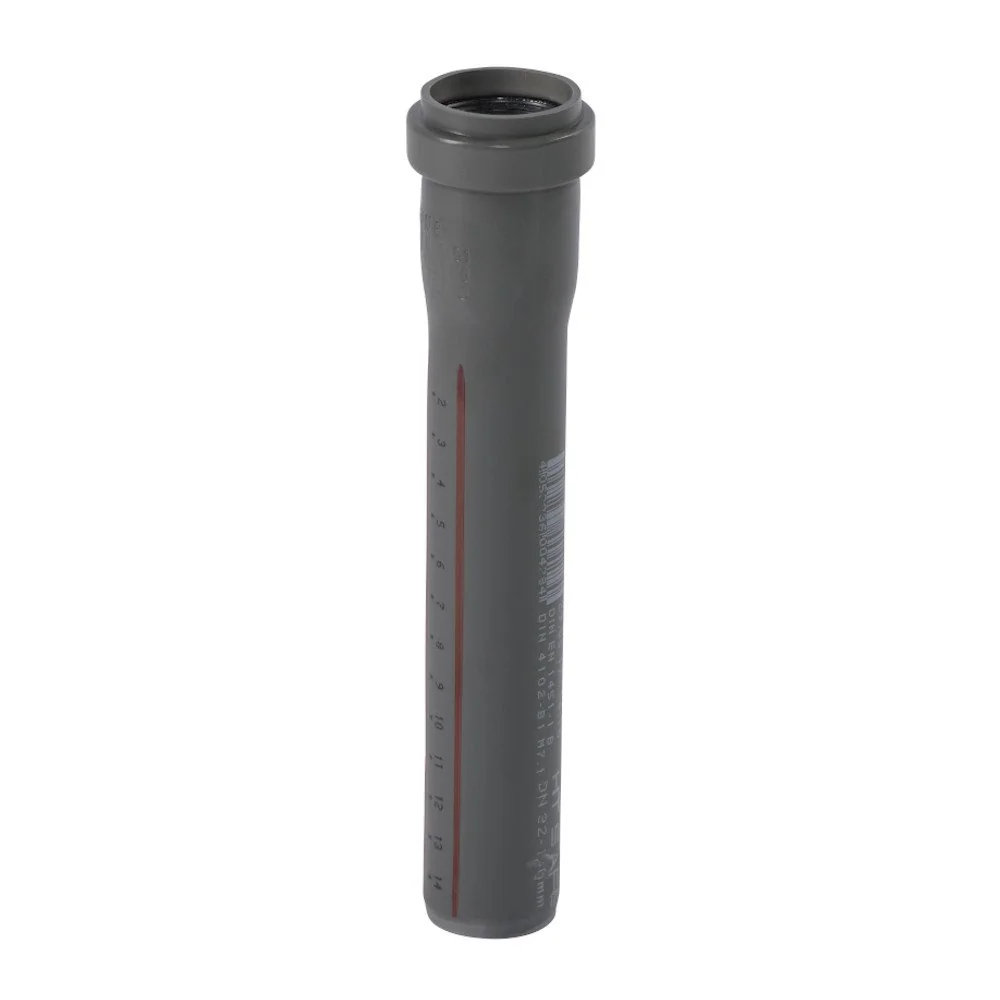

Bei geraden Rohren unterscheidet die Kategorie vor allem die konkrete Länge und Bauform. Produktkarten nennen DN/OD 110x150, DN 110 x 500 mm und 750 mm; eine weitere Karte beschreibt DN/OD 110 x 250 mm. In den Produktnamen erscheinen außerdem 1500 mm und 2 m. Für eine geplante Strecke ist die benötigte Länge daher direkt mit der jeweiligen Artikelangabe abzugleichen. Die Zahl 110 allein beschreibt hier nicht die Länge, sondern gehört zur Maßbezeichnung.
Rohrlängen im Sortiment lesen
Die Schreibweisen sind nicht identisch: DN/OD 110x150, DN 110 x 500 mm und Länge 750mm nennen konkrete Ausführungen. Beim Rohr mit DN/OD 110x150 wird zusätzlich Hausentwässerung im Namen geführt. Der Artikel mit 750mm wird als HT Rohr 110 mm und Abwasserrohr bezeichnet. Diese Angaben helfen, die gewünschte Rohrstrecke von einem Formteil zu unterscheiden.

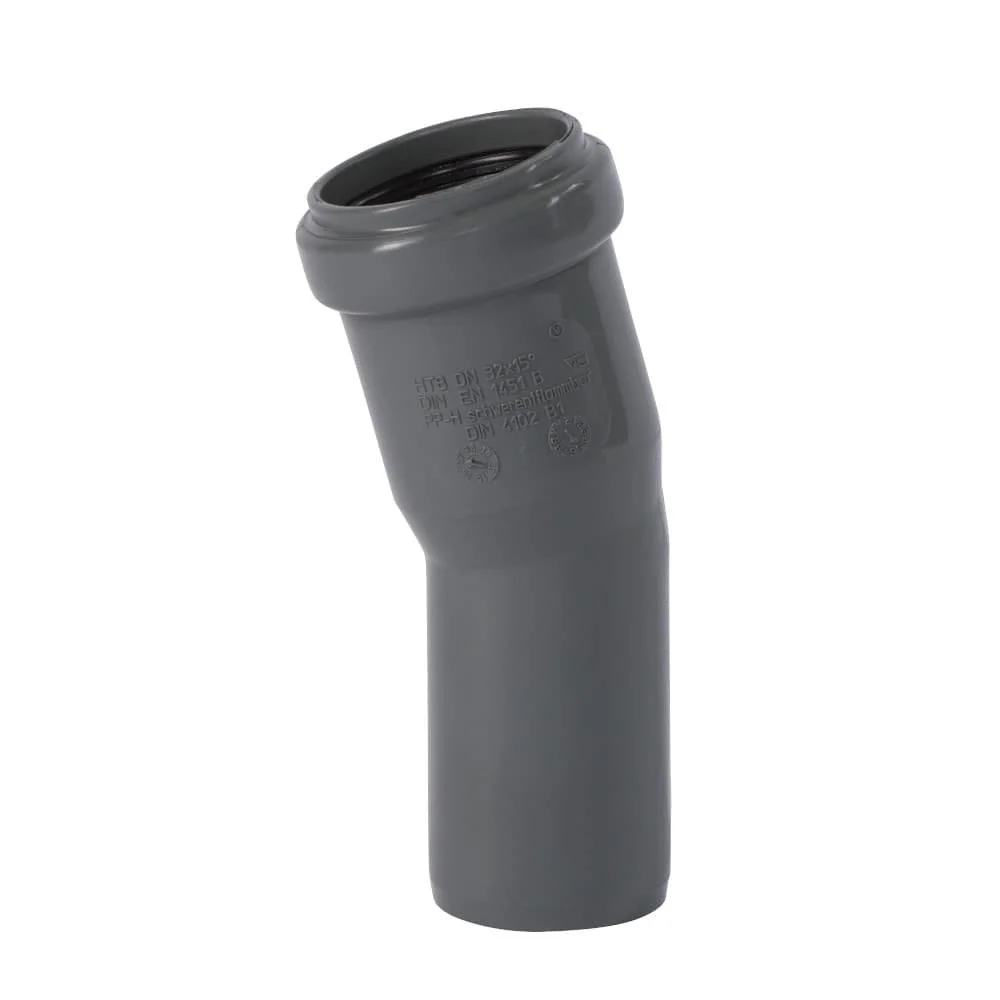

HT Rohr 110, Bogen 15 Grad, Abwasserrohr
Die Produktkarte nennt DN/OD 110, 15 Grad und ein Gewicht von 0,17 kg.

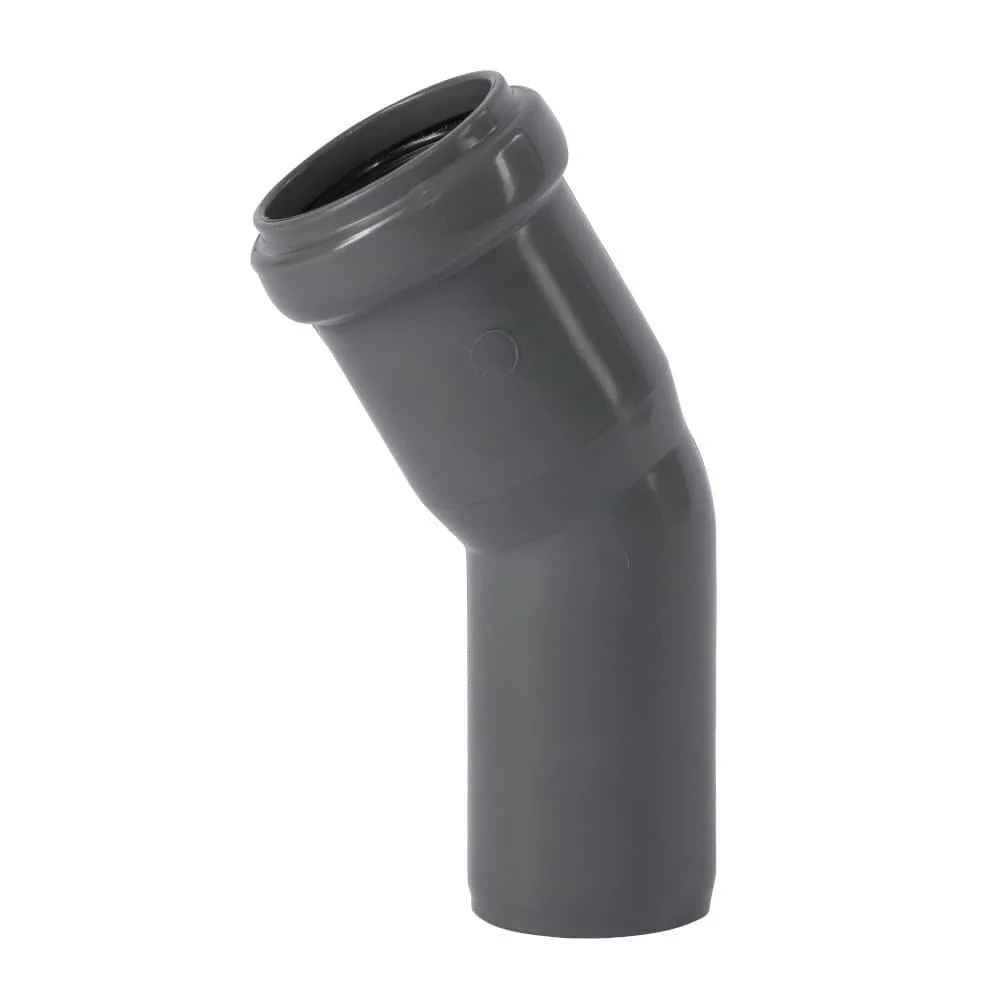

HT Rohr 110, Bogen 30 Grad, Abwasserrohr, DN/OD
Hier werden DN/OD 110, 30 Grad, Polypropylen und ein Gewicht von 0,18 kg genannt.
HT Rohr 110, DN/OD 110x150, Hausentwässerung
Die Produktkarte führt DN/OD 110x150 und ein Gewicht von 0,25 kg.
Bögen nach dem Winkel unterscheiden

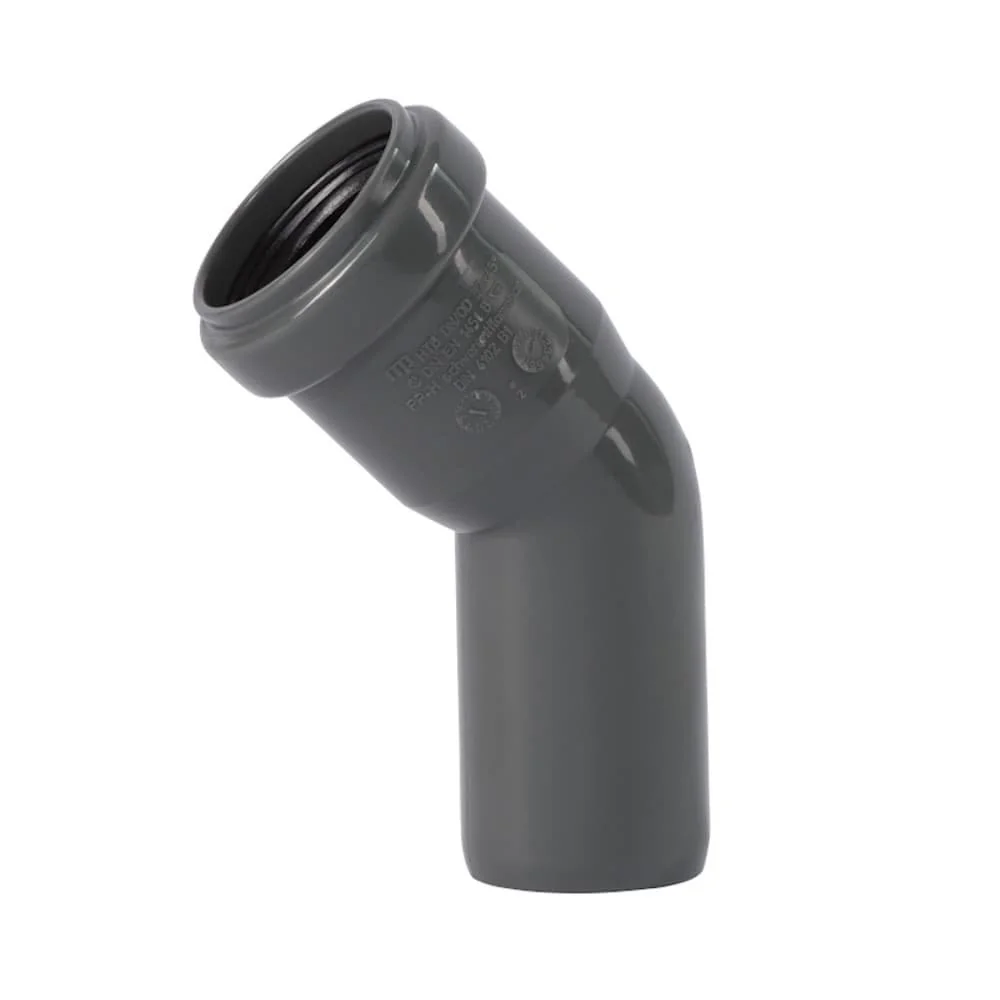

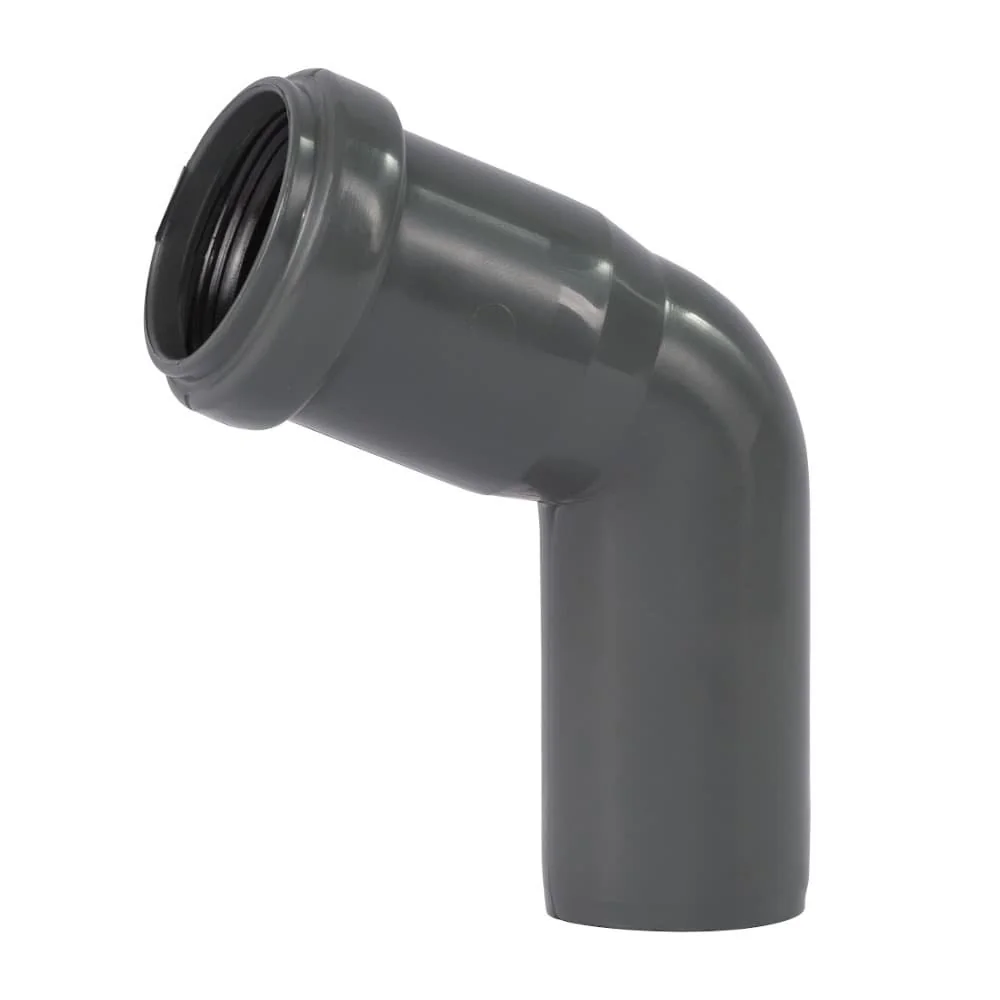

Bögen bringen eine Richtungsänderung in den Leitungsverlauf. In den Fakten sind HT-Bögen mit 15 Grad und 30 Grad, HTsafeB Bögen mit 45 Grad und 67 Grad sowie ein HT Bogen mit 87 Grad genannt. Der Winkel ist damit die zentrale Auswahlangabe. Für die Zuordnung reicht nicht die Bezeichnung Bogen; der in der Planung vorgesehene Winkel muss mit dem konkreten Artikelnamen übereinstimmen.
Bögen im Vergleich
Die Abstufungen stehen für unterschiedliche Varianten innerhalb der Kategorie. 15 und 30 Grad erscheinen bei HT-Bögen, 45 und 67 Grad bei HTsafeB Ausführungen, 87 Grad bei einem HT Bogen. Zusätzliche Angaben wie DN/OD 110 sollten nur dort berücksichtigt werden, wo sie beim Produkt genannt sind.
HT Rohr 110, Bogen 15 Grad
HT Rohr 110, Bogen 30 Grad, DN/OD
HTsafeB Bogen DN/OD 110
HT Bogen 110, 87 Grad
Abzweige für zusätzliche Leitungswege

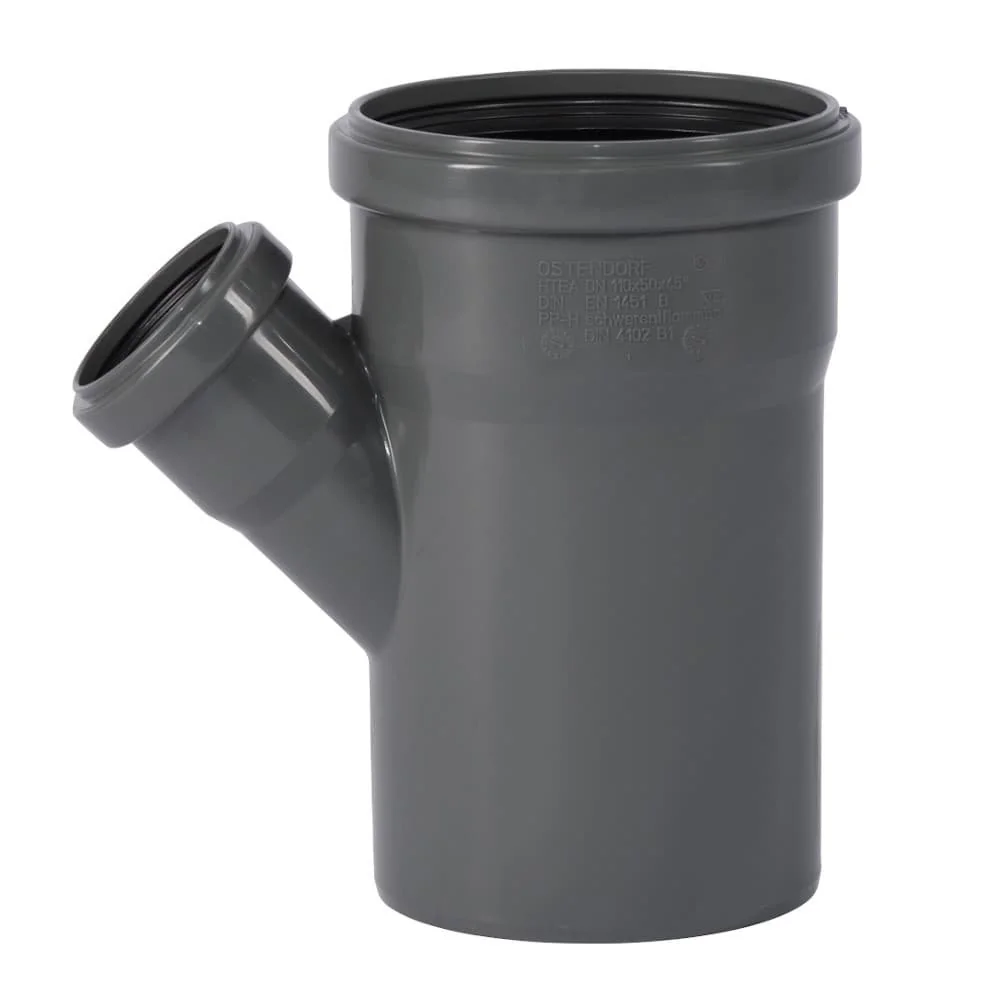

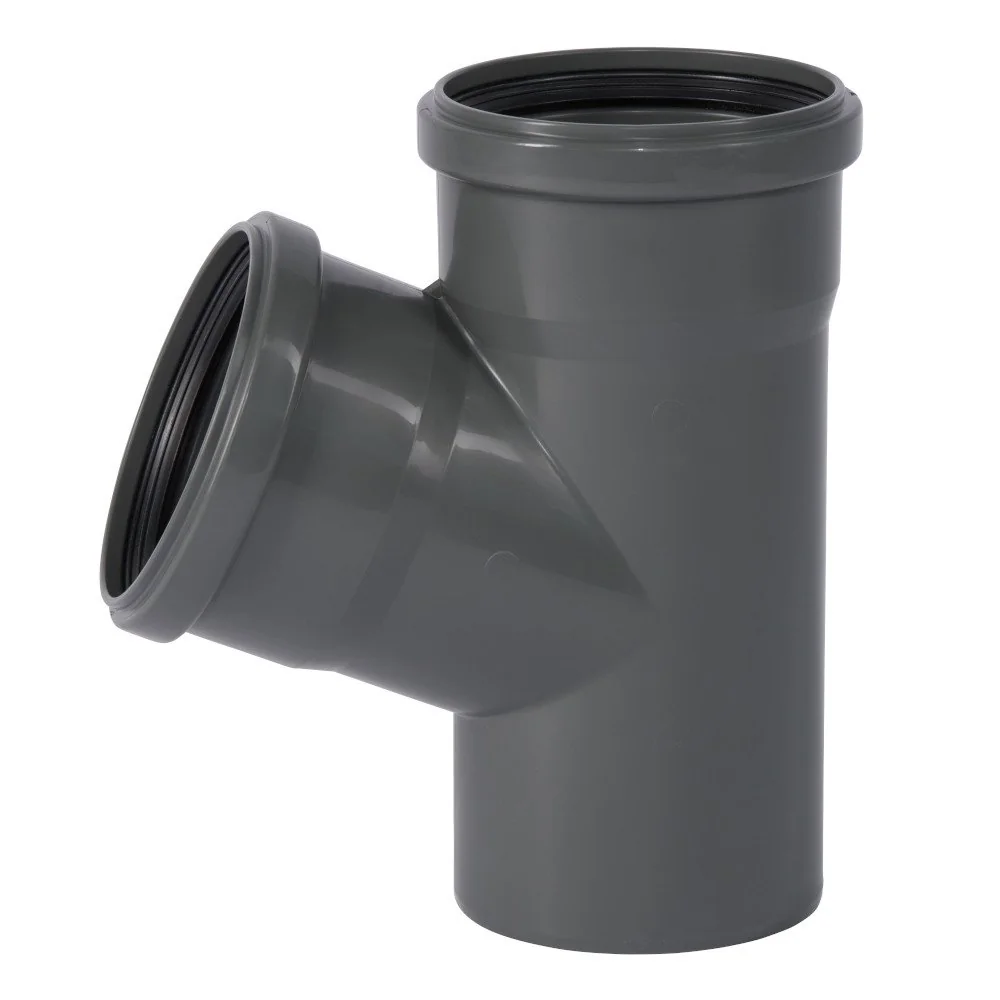

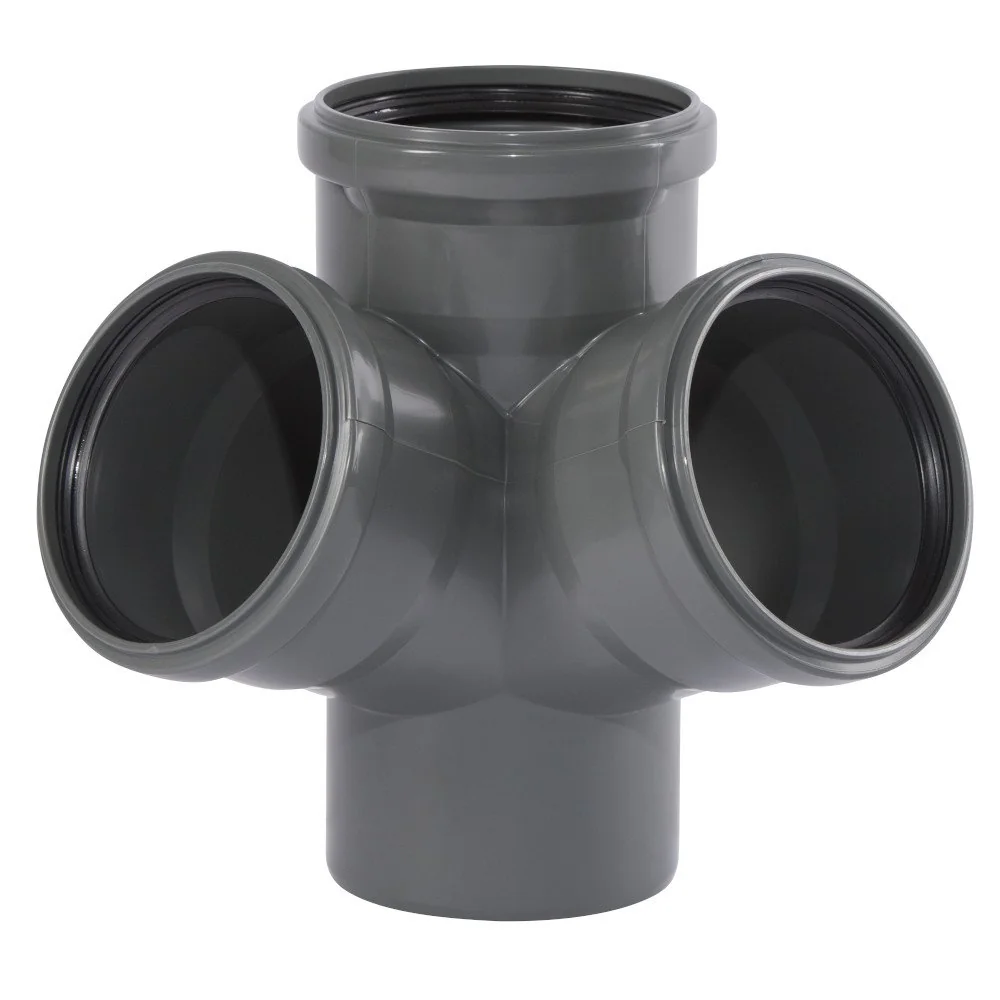

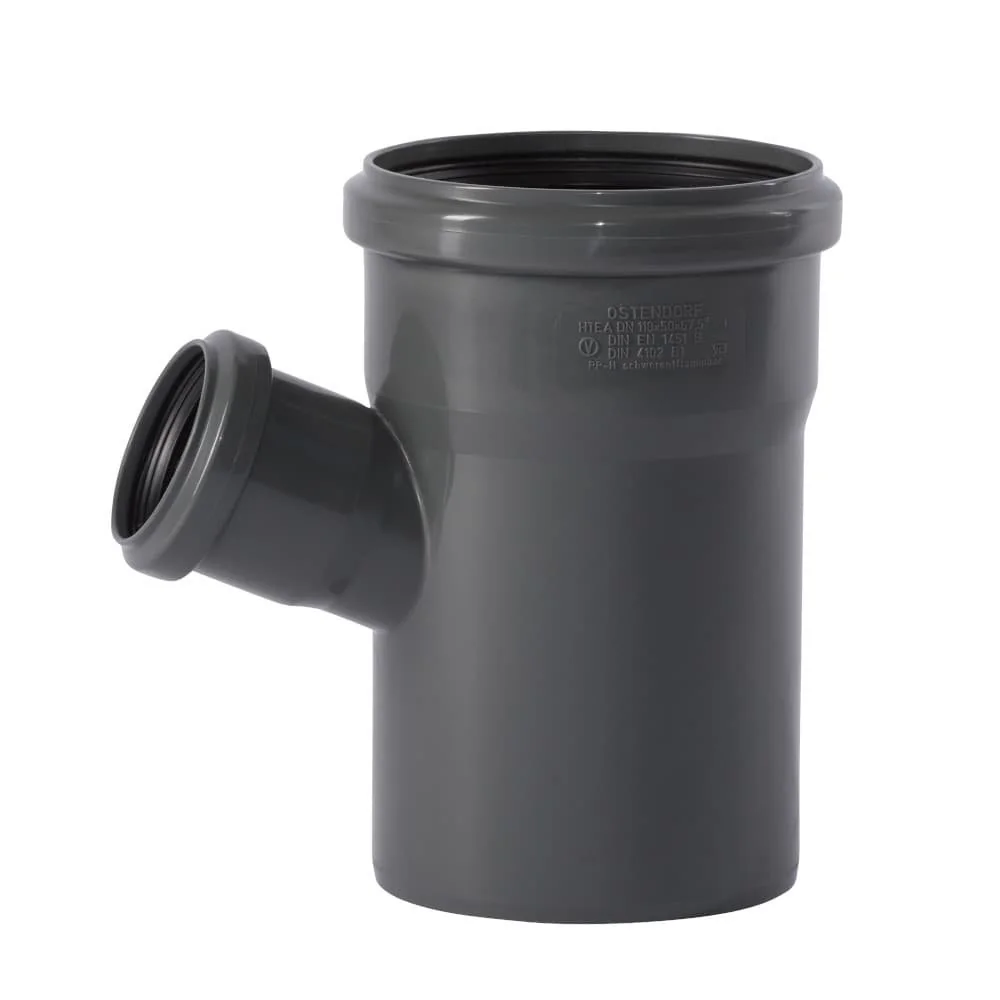

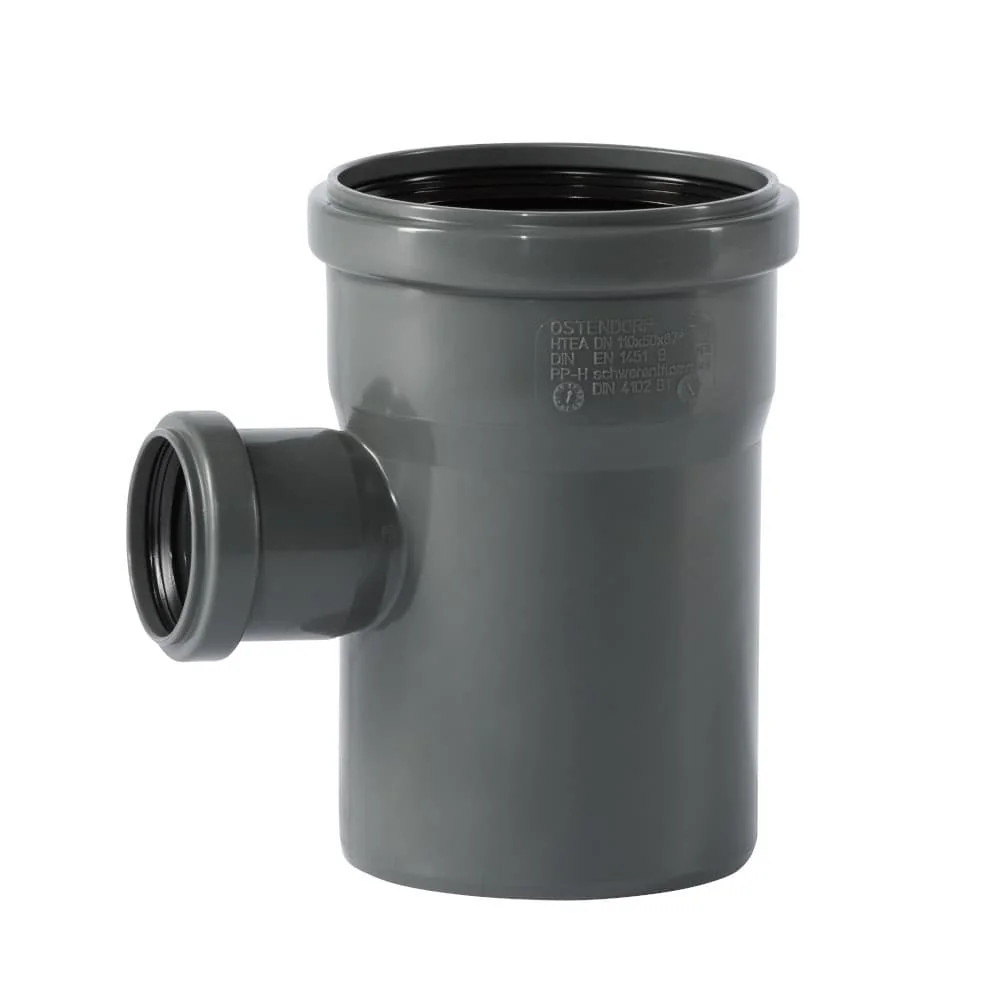

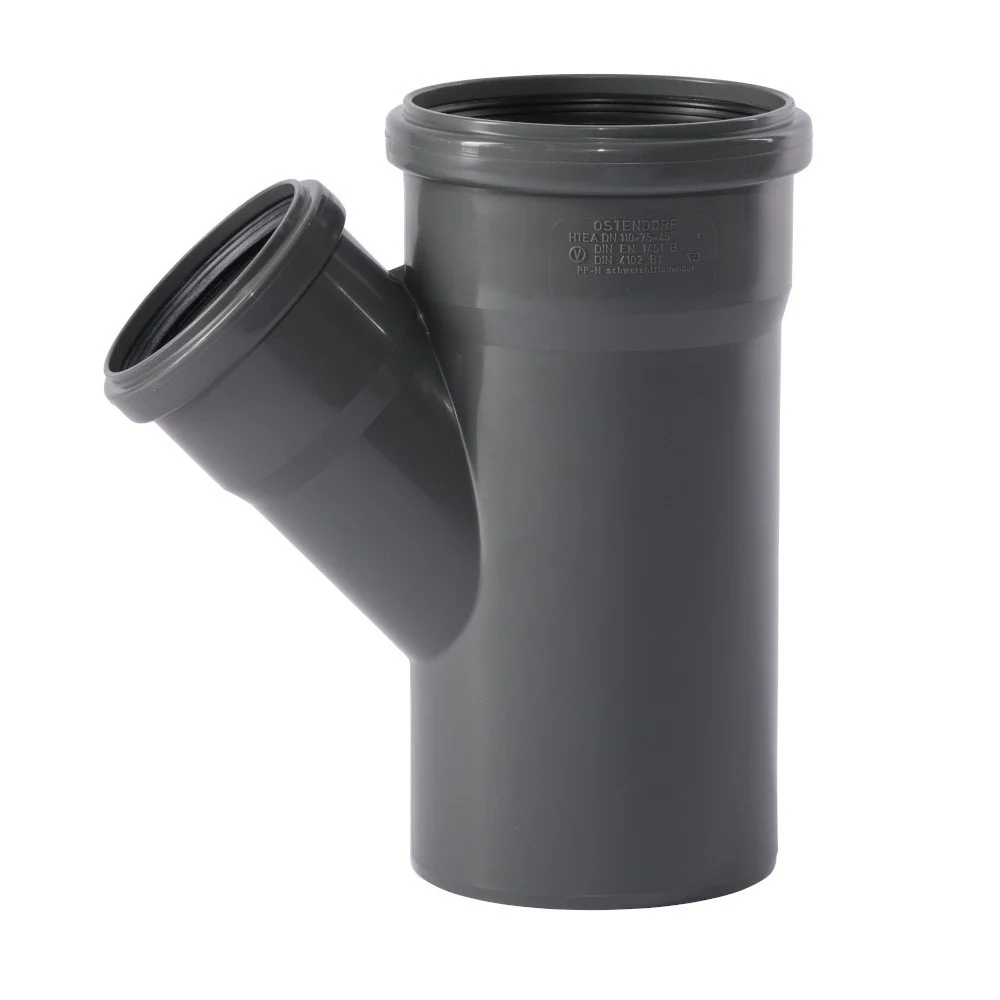

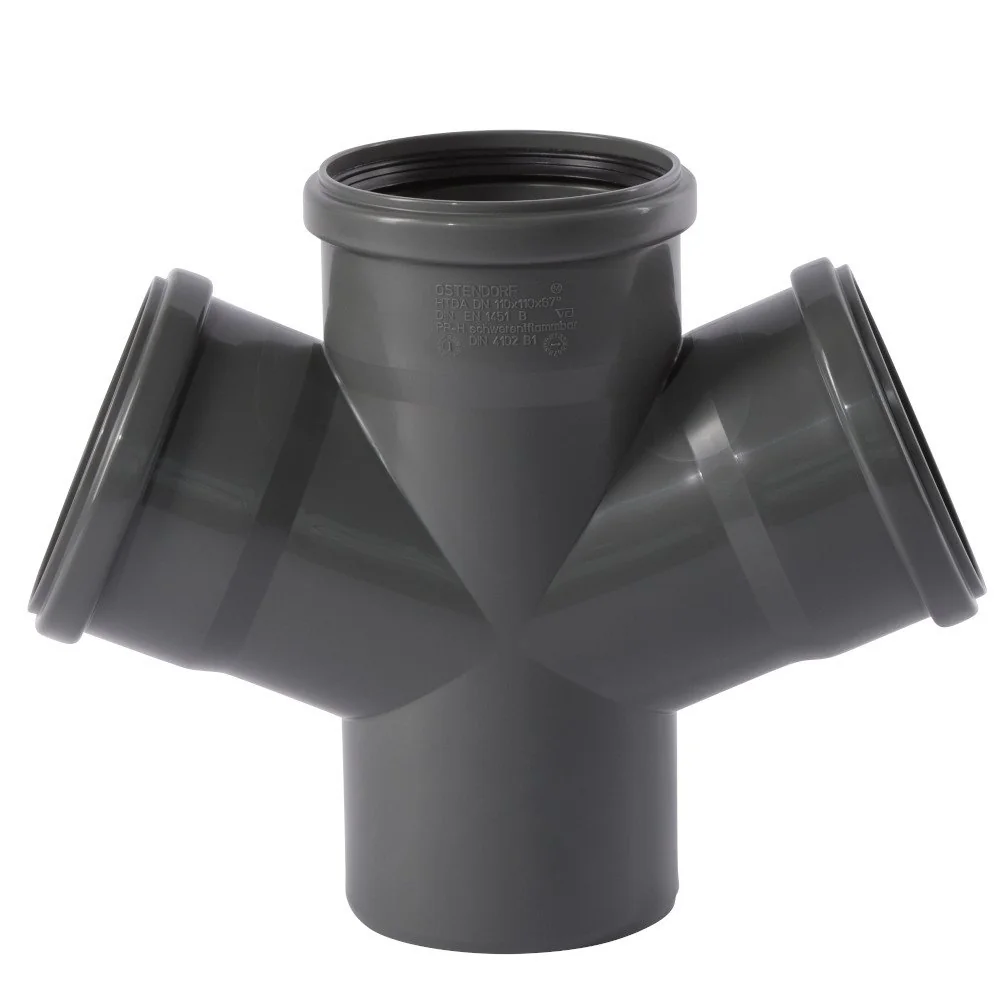

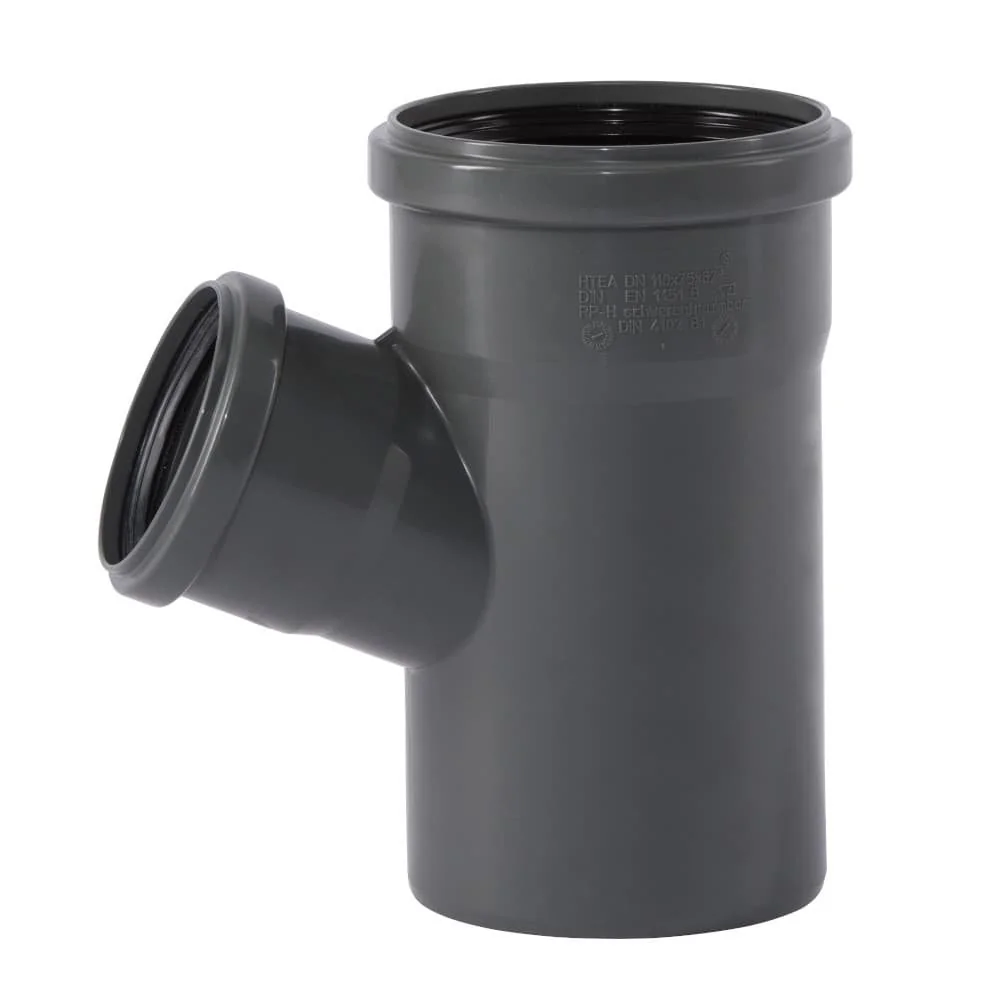

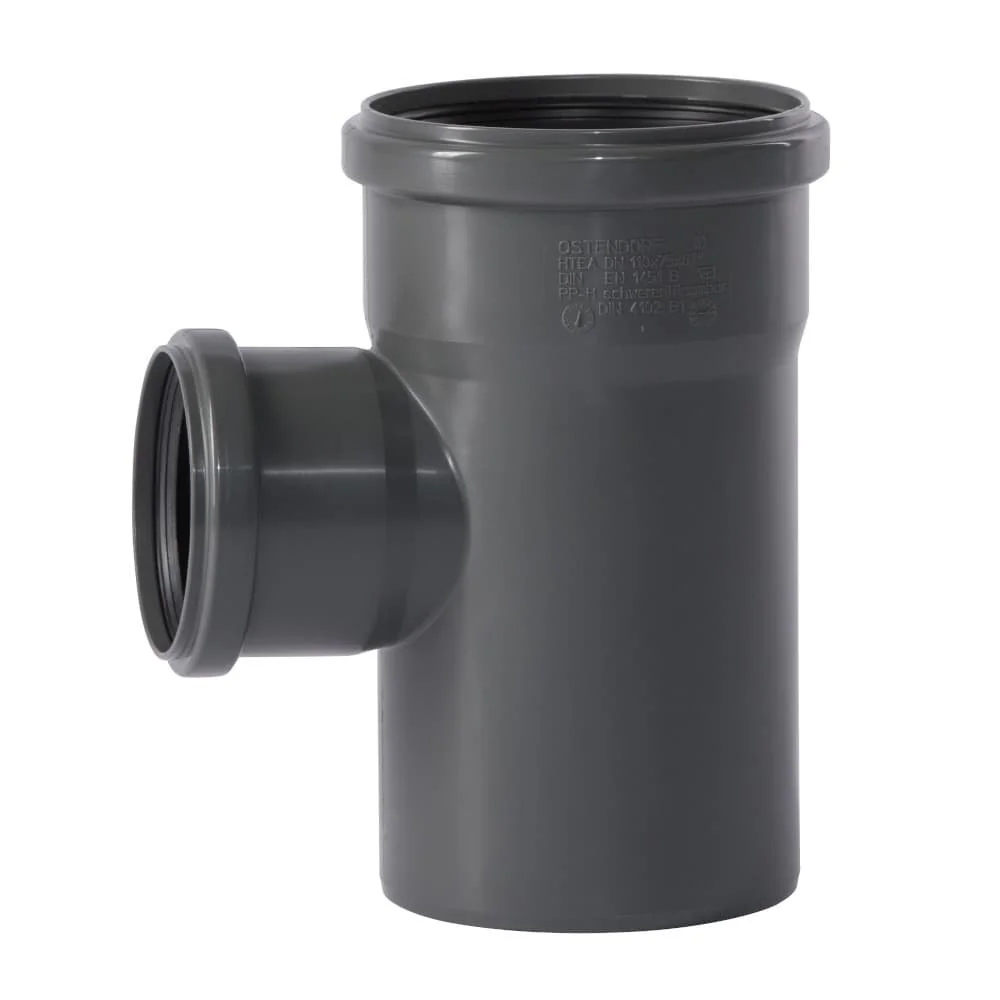

Bei Abzweigen sind Abgang und Winkel zusammen zu lesen. Die Produktfakten nennen DN/OD 110/50 mit 67 Grad, DN/OD 110/75 mit 67 Grad, DN/OD 110/75 mit 87 Grad und DN/OD 110/110 mit 67 Grad. Weitere Produktnamen führen 110/75 mit 45 Grad sowie 110/50 mit 87 Grad. Ein Doppelabzweig und ein Eckabzweig werden mit DN/OD 110/110/110 und 67 Grad bezeichnet.
Abgang und Winkel lesen
Ein Abzweig 110/50 führt eine andere Maßkombination als ein Abzweig 110/75; gleiche Haupt- und Abgangsmaße werden bei 110/110 genannt. Vor der Auswahl sind daher zuerst der gewünschte Abgang, danach der Winkel und zuletzt die Bauform zuzuordnen. Doppelabzweig und Eckabzweig sind eigene Bezeichnungen und sollten nicht allein nach dem gemeinsamen Winkel ausgewählt werden.
Muffen, Anschlüsse und Reinigungsrohre
Muffen und Anschlüsse stehen für unterschiedliche Verbindungsformen. Die Aufsteckmuffe DN/OD 110 wird mit Manschette bezeichnet; in ihrer Produktkarte stehen eine 3-fach Dichtlippe und eine NBR-Dichtung. Die Überschiebmuffe DN/OD 110 ist als eigene Bauform geführt. Daneben gibt es eine Doppelmuffe DN/OD 110, eine Steckmuffe DN/OD 110/110 und eine Langmuffe DN/OD 110.

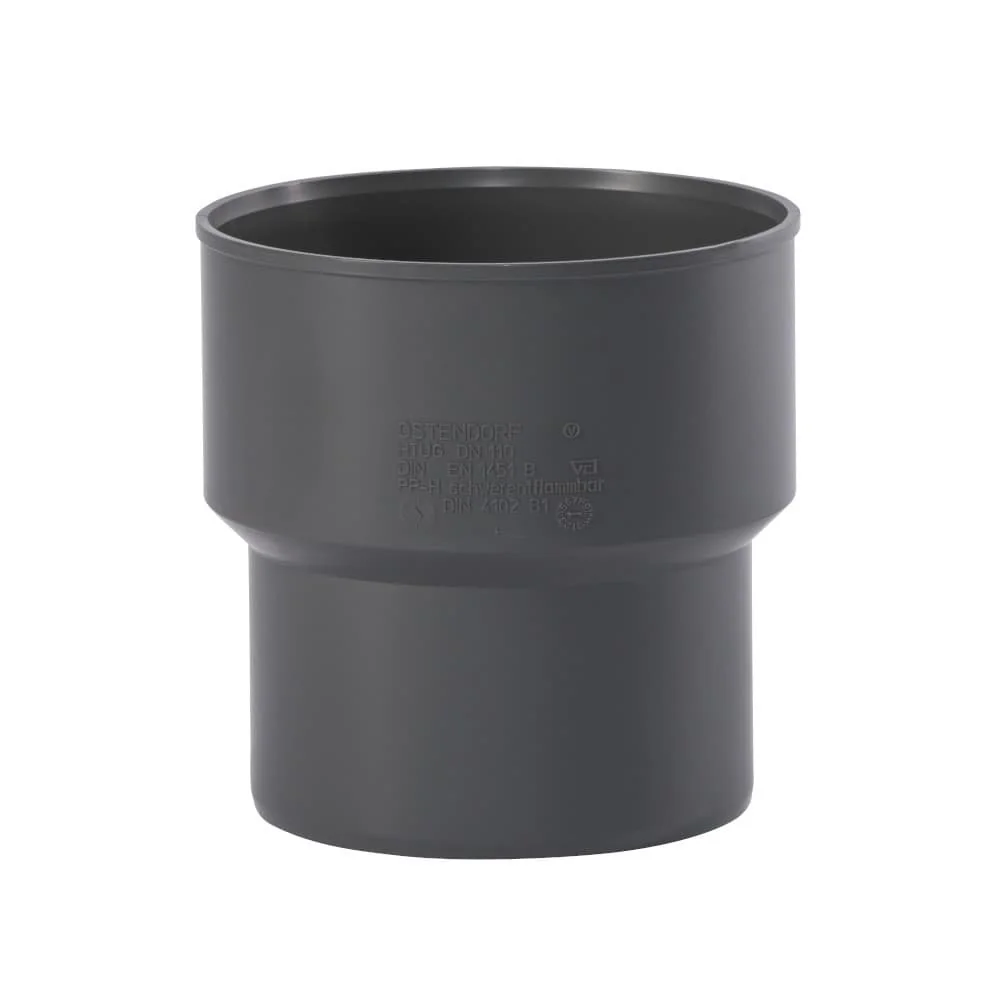

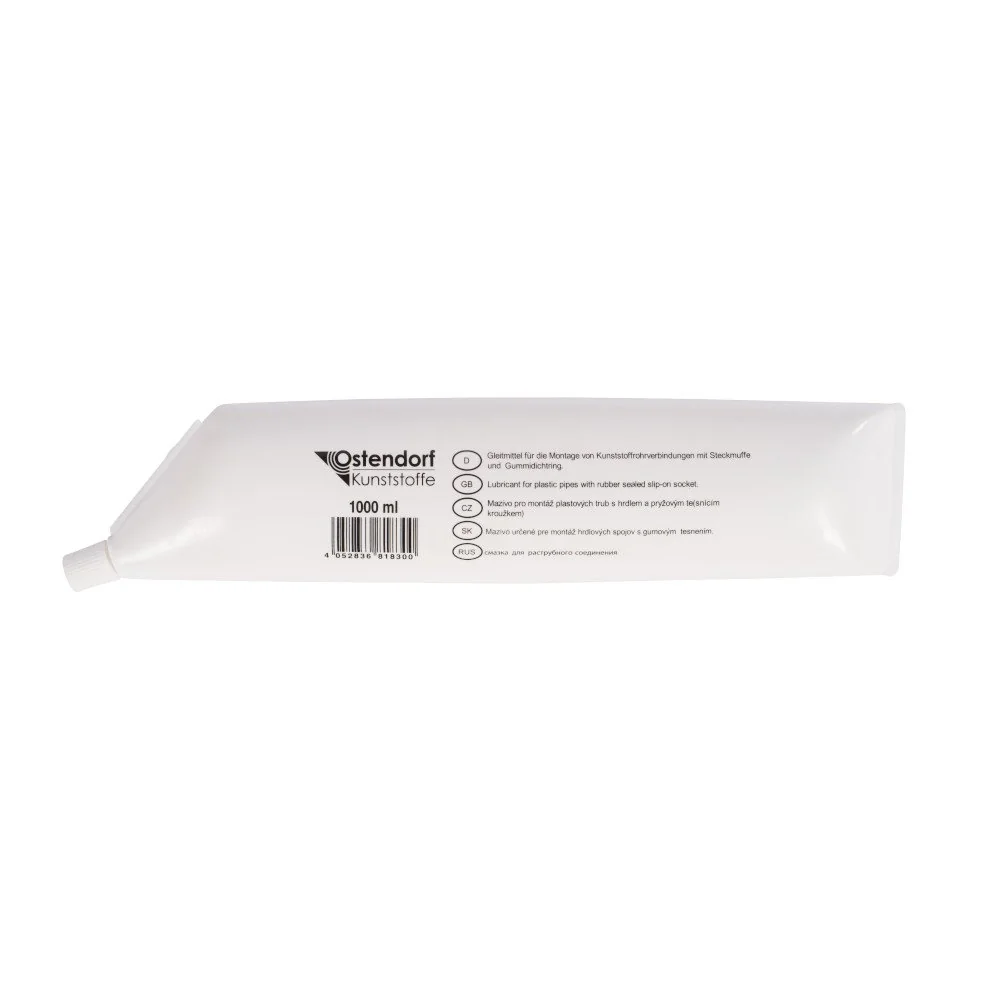

Der HTsafeUG Anschluss DN/OD 110 ist in der Produktkarte als Verbindung von HT- und Gussrohren beschrieben. Für diesen Artikel werden NBR-Dichtung und 3-fach Dichtlippe genannt. Eine weitere Bauform ist das Reinigungsrohr DN 110. Als Montageartikel stehen KG Rohr Gleitmittel 250 ml und 1000 ml in den Produktnamen. Die Angabe 250 ml oder 1000 ml gehört jeweils nur zum genannten Gleitmittel und ist kein Maß des HT-Rohrs.
Verbindungstypen unterscheiden
Für die Auswahl ist die konkrete Bezeichnung entscheidend: Aufsteck-, Überschiebe-, Doppel-, Steck- und Langmuffe sind verschiedene Ausführungen. Bei einem Übergang zu Gussrohr ist der ausdrücklich als HTsafeUG Anschluss bezeichnete Artikel von den Muffen zu trennen.
Reduzierungen und Dichtungen nach Maßangabe
Reduzierungen verbinden in den Produktnamen die Maßkombinationen 110/50, 110/75 und 110/90. Für 110/50 erscheinen eine normale und eine kurze Ausführung; für 110/75 ist ebenfalls eine kurze Ausführung und eine HTsafeRI Innenreduktion DN/OD 110/75 aufgeführt. Die Innenreduktion 110/50 wird als eigenes Reduzierstück beschrieben. Ergänzend sind eine DN 110 Dichtung mit dem Namenszusatz ölbeständig, eine Lippendichtung DN 110 und eine GA Manschette für KG Rohr DN 110 gelistet.
Übergänge nach Maßbezeichnung ordnen
Die Schreibweise 110/50 bezeichnet eine andere Variante als 110/75 oder 110/90. Die Wörter kurze Ausführung und Innenreduktion markieren zusätzliche Unterschiede innerhalb der Reduzierungen. Bei Dichtungen zählen dagegen die konkrete Bezeichnung und der genannte Rohrtyp. So bleibt der Übergang zwischen Formteil und Zubehör nachvollziehbar.
Werkstoff-, Dichtungs- und Gewichtsangaben
Werkstoff- und Dichtungsangaben sind in den Produktkarten unterschiedlich verteilt. Bei einem HT Bogen DN/OD 110, 30 Grad, wird Polypropylen genannt; Polypropylen steht auch bei der kurzen Reduzierung DN/OD 110/50. Für mehrere Artikel werden NBR-Dichtung und 3-fach Dichtlippe aufgeführt. Beim HTsafeUG Anschluss bezieht sich die Beschreibung auf die Verbindung von HT- und Gussrohren. Diese Angaben gelten jeweils für den Artikel, bei dem sie stehen.
Dichtungen
Genannt werden NBR-Dichtung, 3-fach Dichtlippe, austauschbare NBR-Dichtung und Lippendichtung DN 110. Welche Angabe gilt, hängt vom jeweiligen Produkt ab.
Gewichte
Die Produktkarten nennen zum Beispiel 0,17 kg beim 15-Grad-Bogen, 0,18 kg beim 30-Grad-Bogen, 0,25 kg beim Rohr DN/OD 110x150 und 0,56 kg beim Rohr DN 110 x 500 mm.
Auch der Temperaturbereich von -20 °C bis +90 °C ist nur bei bestimmten Reduzierungen und Muffen ausdrücklich genannt. Werkstoff, Dichtung, Gewicht und Temperaturangabe sollten deshalb artikelbezogen gelesen werden.
Häufige Fragen zu DN/OD 110
Welche Bauform ist für eine gerade Strecke vorgesehen?
Für eine gerade Strecke sind die als HT Rohr oder Abwasserrohr bezeichneten Rohrstücke relevant. Die konkrete Länge steht je nach Artikel mit 110x150, 110 x 500 mm, 750 mm oder einer weiteren Angabe im Namen oder in der Produktkarte.
Welche Angabe entscheidet beim Bogen?
Beim Bogen ist der Winkel die wichtigste Unterscheidung. In dieser Kategorie sind 15, 30, 45, 67 und 87 Grad genannt. Die passende Variante richtet sich nach dem Winkel, der im Leitungsverlauf vorgesehen ist.
Wie unterscheiden sich die Abzweige?
Abzweige werden durch die Maßkombination des Hauptrohrs und des Abgangs sowie durch den Winkel unterschieden. Beispiele sind 110/50, 110/75 und 110/110 mit verschiedenen Winkeln. Doppelabzweig und Eckabzweig sind eigene Bauformen.
Wann ist eine Reduzierung die passende Bauform?
Eine Reduzierung ist die relevante Produktgruppe, wenn die Produktbezeichnung einen Übergang wie 110/50, 110/75 oder 110/90 nennt. Zusätzlich ist zu unterscheiden, ob eine kurze Ausführung oder eine Innenreduktion gesucht wird.
Welcher Artikel wird für den Übergang zu Gussrohren genannt?
Die Produktkarte zum HTsafeUG Anschluss DN/OD 110 beschreibt eine Verbindung von HT- und Gussrohren. Sie nennt außerdem NBR-Dichtung und 3-fach Dichtlippe. Diese Angaben beziehen sich auf diesen Anschluss und nicht automatisch auf jede Muffe.
Nachbarkategorien nach Nennweite
Im Hausabflussrohrsystem sind neben DN/OD 110 weitere Nennweiten als Nachbarkategorien geführt. Die Verlinkung unterstützt den Vergleich der Maßbezeichnungen; für den einzelnen Artikel bleiben die dort genannten Daten maßgeblich.
