DN/OD 90 Abwasserrohre und Formteile
Die Kategorie DN/OD 90 umfasst gerade HT-Rohre sowie Bögen, Abzweige, Muffen, Reduktionen, Revisionsrohre und Dichtungen. Die Auswahl richtet sich nach Rohrlänge, Anschlussmaß, Winkel und Bauform.
DN/OD 90 nach Bauform auswählen
DN/OD 90 steht in dieser Kategorie für Rohr- und Formteilbezeichnungen mit dem Maß 90. Die Auswahl richtet sich nach der Aufgabe im Leitungsverlauf: Gerade Strecken werden mit Rohrstücken aufgebaut, Richtungsänderungen mit Bögen und zusätzliche Anschlüsse mit Abzweigen. Für Übergänge stehen Reduktionen bereit; Muffen, Stopfen und Dichtungen ergänzen die Verbindung.
Die Bezeichnungen machen die Unterschiede lesbar. DN 90/50 und DN 90/75 nennen zwei Anschlussmaße, DN/OD 90/90/90 drei. Winkel stehen als 15, 30, 45, 67 oder 87 Grad im Namen. So lässt sich ein Formteil anhand der vorhandenen Strecke und der vorgesehenen Abzweigung einordnen, ohne Rohrlänge, Anschlussmaß und Winkel zu vermischen.
Gerade Rohrstücke: Länge und Ausführung
Längen für den Leitungsverlauf

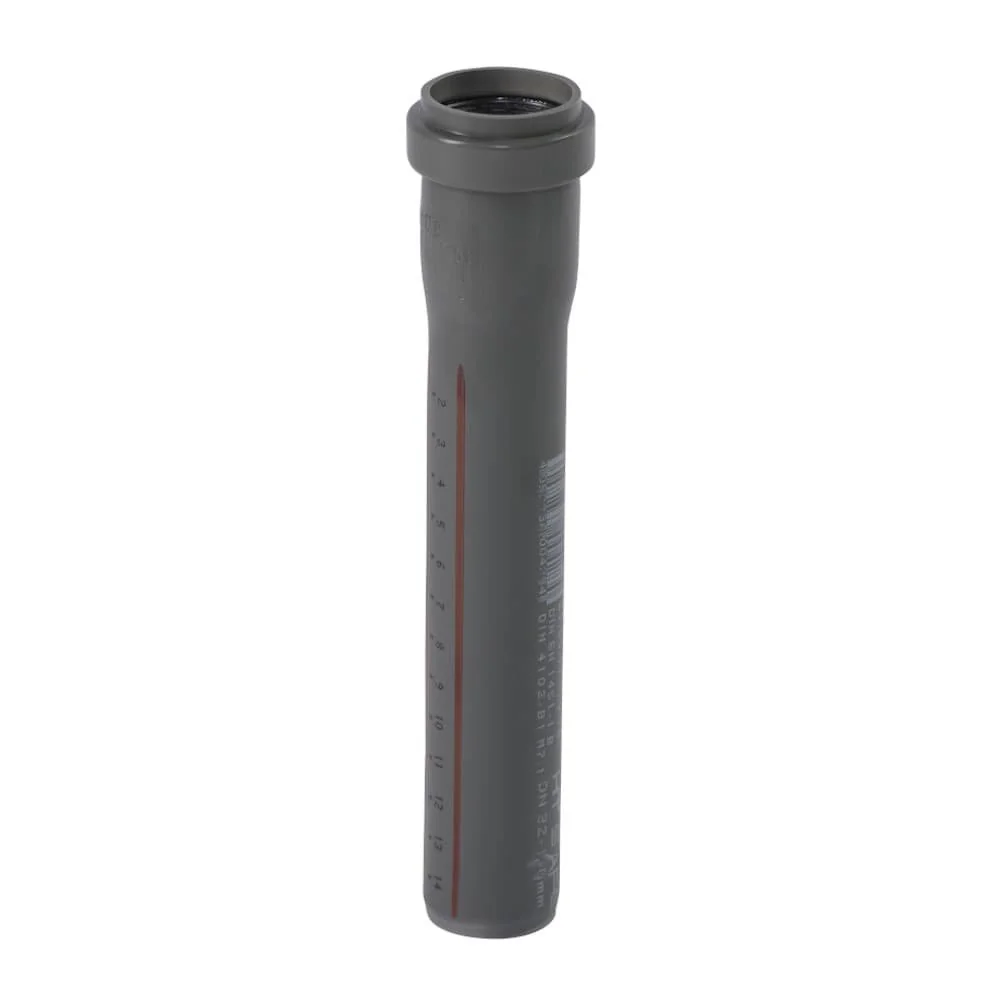

Bei geraden Rohrstücken ist zuerst die benötigte Länge zu vergleichen. Ein HTsafeEM Rohr DN/OD 90 ist mit 1000 mm, 1500 mm, 750 mm, 2000 mm und 150 mm in den Produktbezeichnungen vertreten. Ein weiteres HT Rohr DN 90 wird mit 500 mm beschrieben. Die Varianten lassen sich dadurch nach dem verfügbaren Platz und dem verbleibenden Leitungsabschnitt ordnen. Die Maße stehen jeweils in Millimetern; die Nennweite bleibt DN/OD 90.
Das HT Rohr 90mm mit Schmutzwasserrohr-Bezeichnung und das HT Abwasserrohr DN 90 führen die Kategorie der geraden Rohrstücke fort. Die Produktangaben nennen für mehrere HT-Rohre eine Steckverbindung sowie eine 3-fach Dichtlippe und eine auswechselbare NBR-Dichtung. Bei der Planung lohnt der Vergleich, ob ein einzelnes Rohrstück, eine Langmuffe oder eine Verbindung zwischen zwei vorhandenen Rohrenden gebraucht wird.
Beispiele für DN/OD 90 im Sortiment
Die folgenden Karten zeigen drei unterschiedliche Aufgaben innerhalb der Kategorie: ein gerades Rohrstück, einen Abzweig mit zwei Maßangaben und eine Dichtung. Die Produktnamen und die genannten Maße erleichtern den direkten Vergleich.
Bögen für Richtungsänderungen
Winkel vergleichen

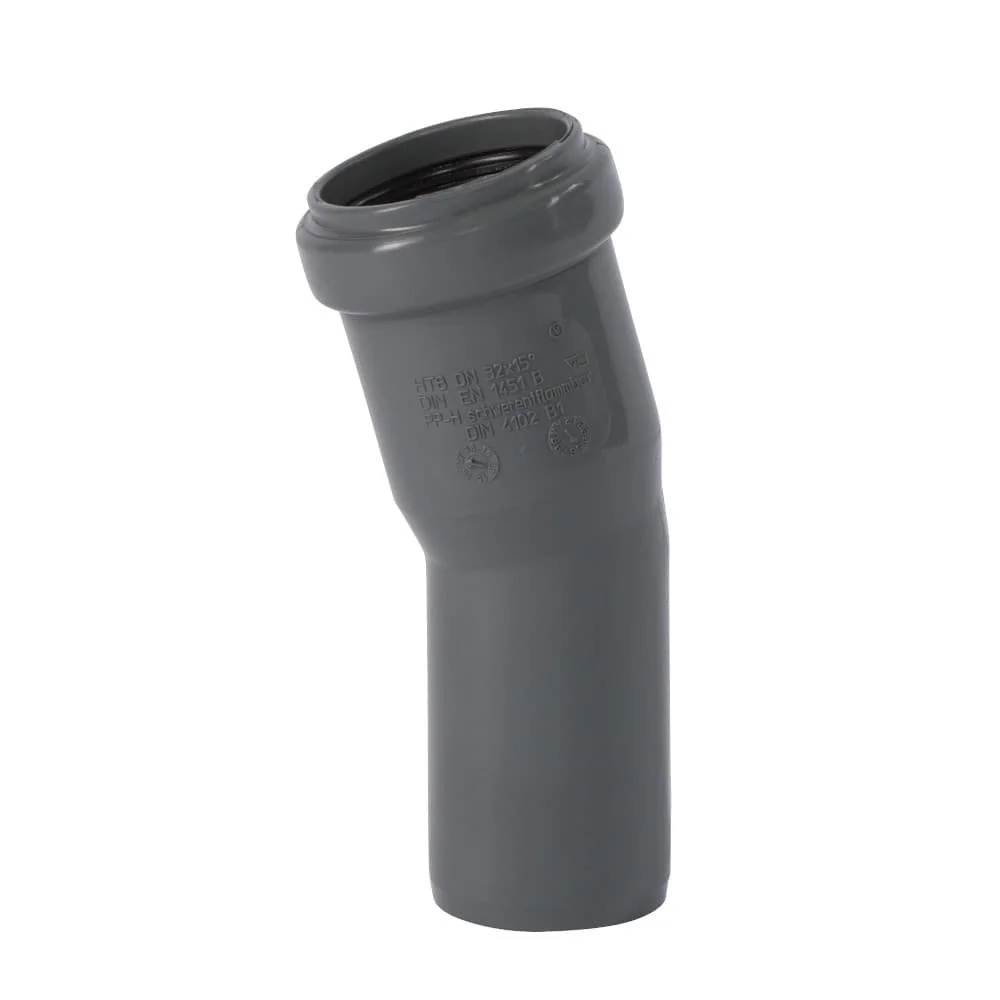

Die Kategorie listet Bögen DN/OD 90 mit 15, 30, 45, 67 und 90 Grad. Beim 15-Grad-Bogen nennt die Produktbezeichnung HTsafeB; weitere Namen nennen einen HT Bogen 90, einen Bogen DN 90 oder Abwasserrohrbogen. Für eine Richtungsänderung ist daher der im Namen angegebene Winkel die zentrale Auswahlangabe. Der Winkel ist von der Rohrlänge getrennt zu betrachten.

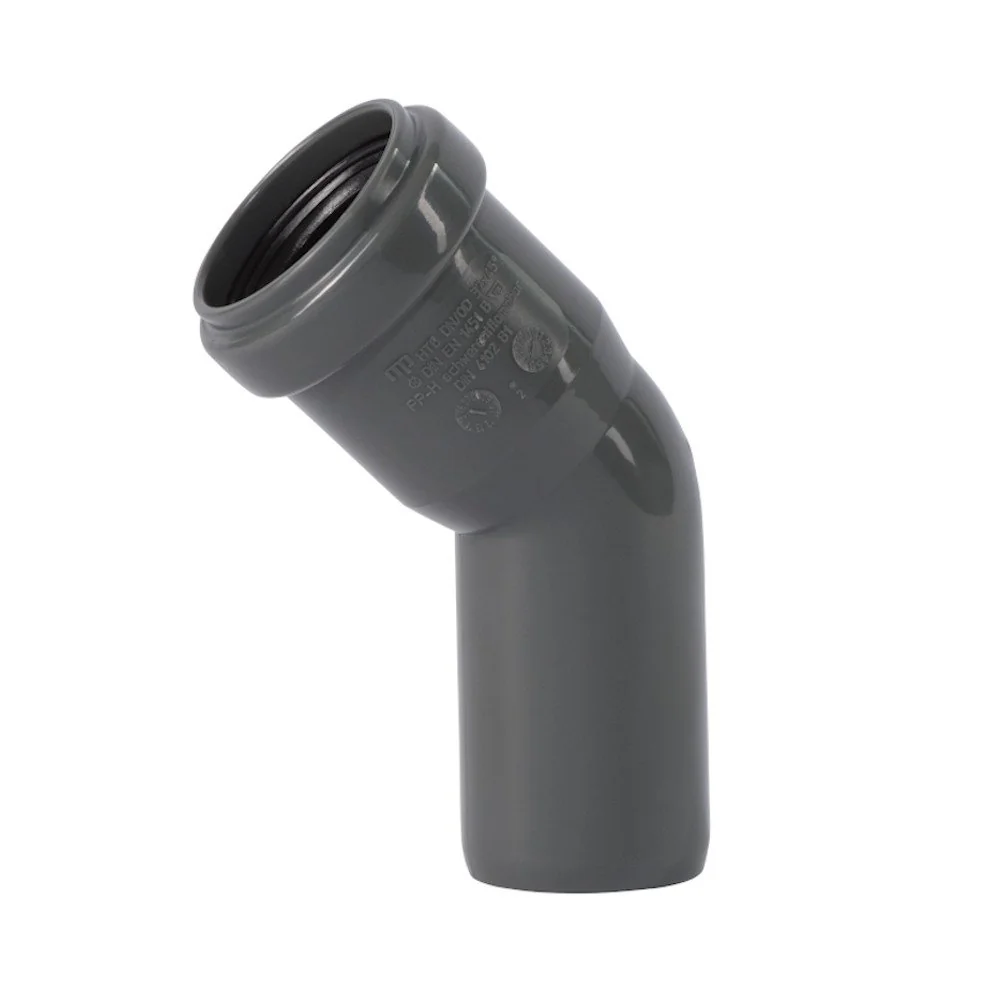

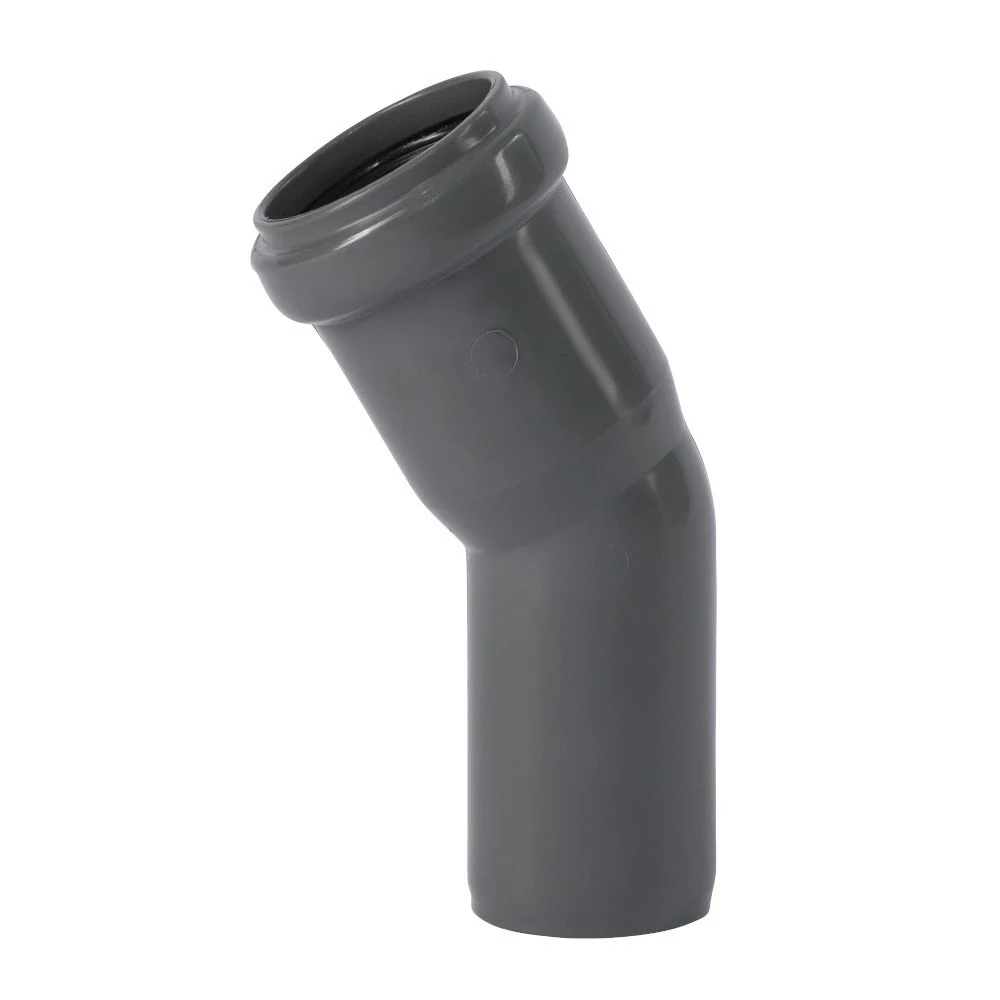

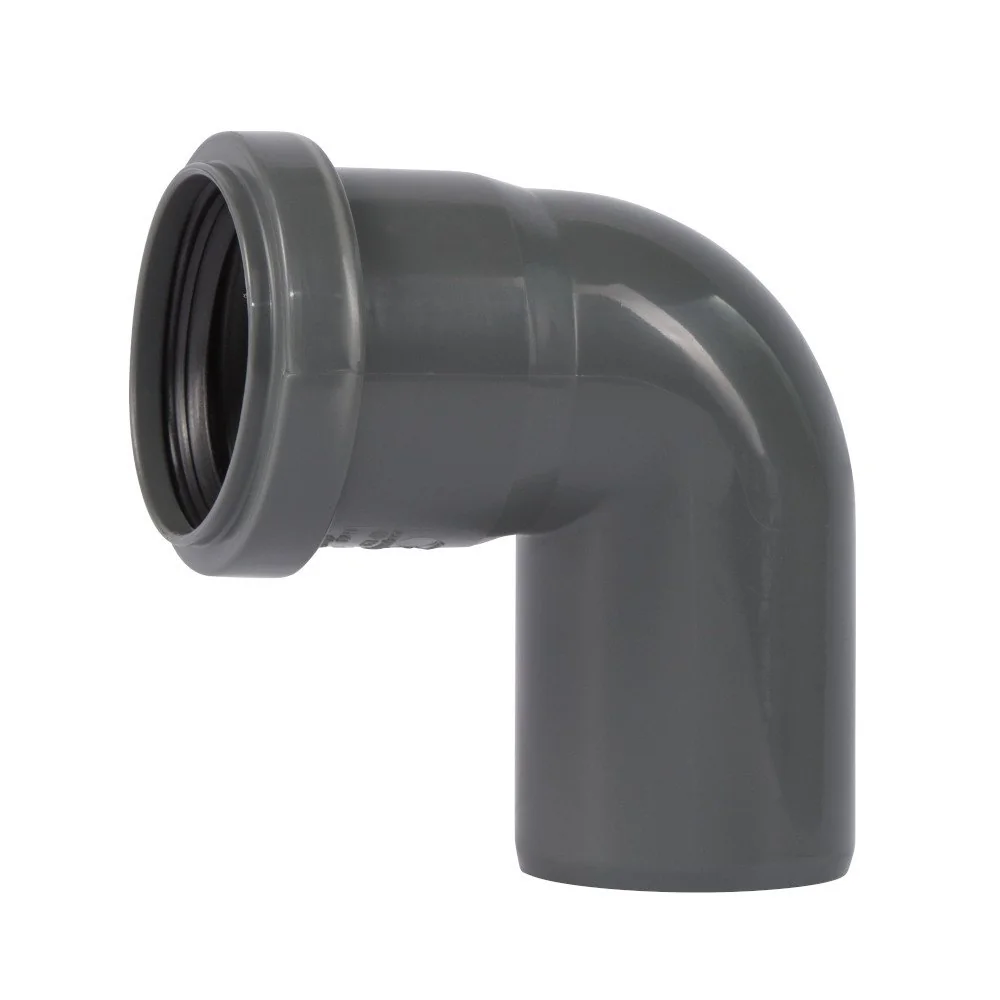

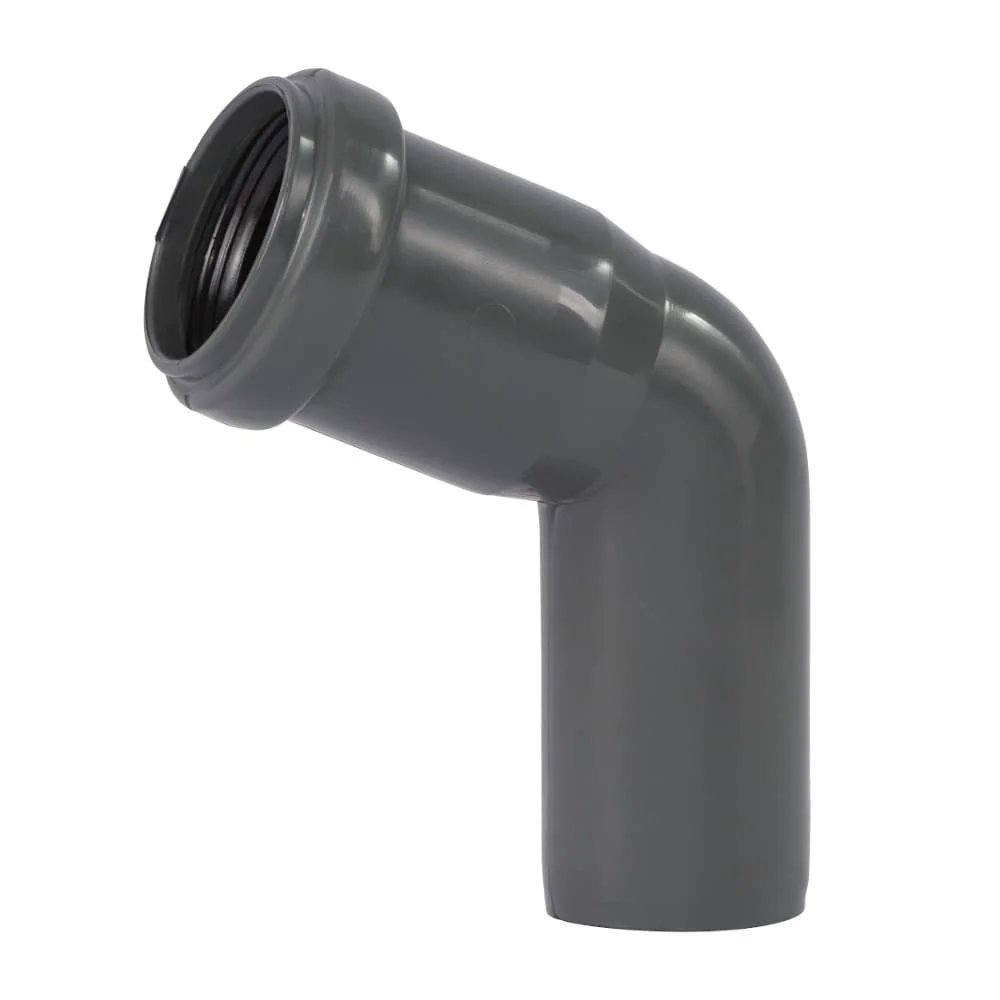

Ein 30-Grad-Bogen trägt die Bezeichnung DN 90. Der 45-Grad-Bogen steht zusätzlich als HT Bogen 90 Grad in der Kategorie; ein weiterer Bogen ist mit HTsafeB und 67 Grad bezeichnet. Die 90-Grad-Ausführung wird als HT Rohr Bogen oder HT Bogen 90 geführt. Wer zwei Varianten vergleicht, sollte den Winkel und die Nennweite gemeinsam lesen.
Abzweige für zusätzliche Anschlüsse

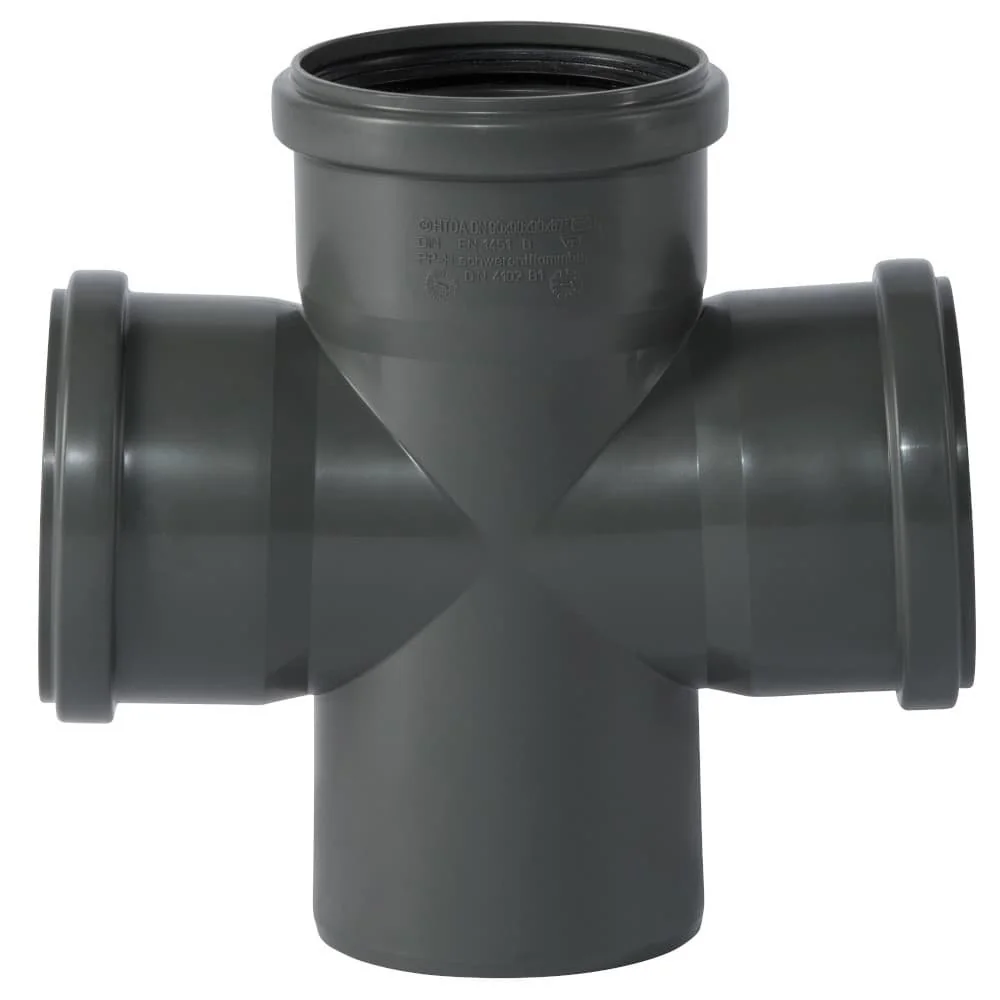

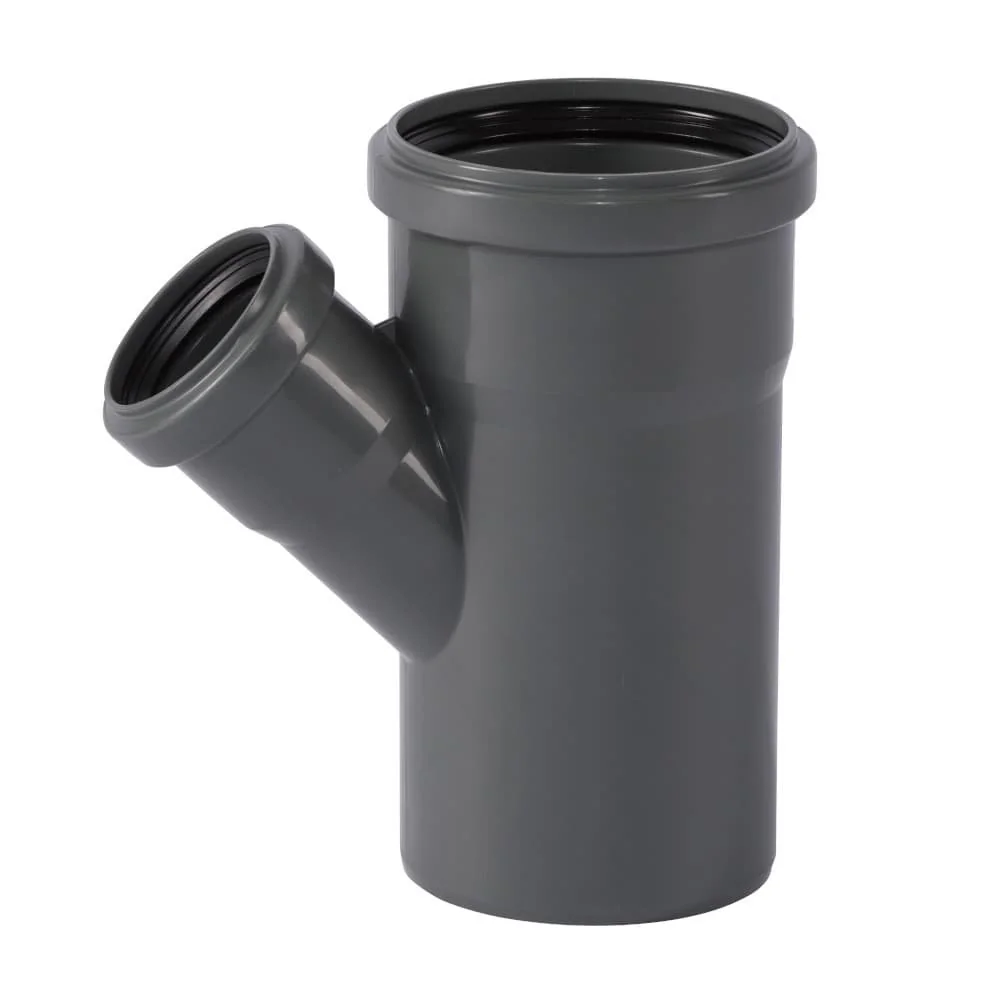

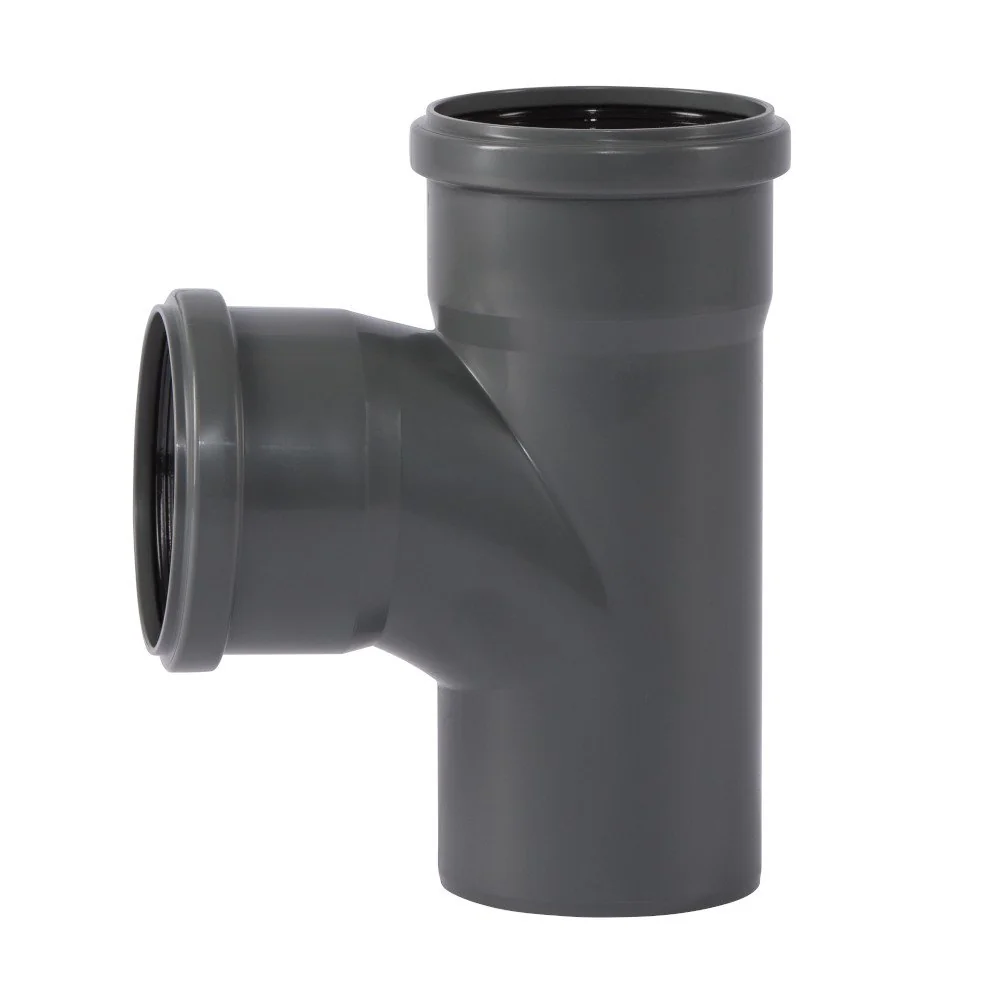

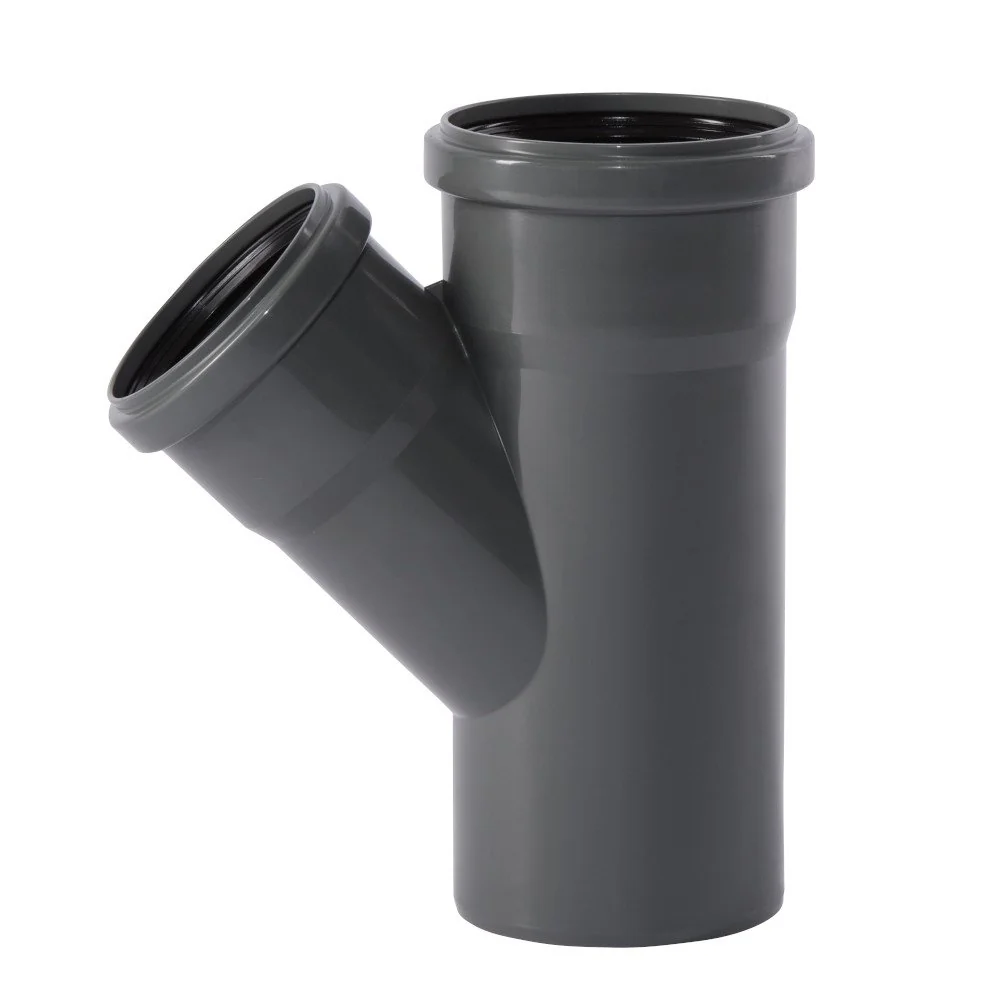

Abzweige teilen den Leitungsverlauf in der Produktbezeichnung nach Anschlussmaßen und Winkel auf. Beispiele sind DN 90/50 mit 45 oder 87 Grad, DN 90/75 mit 45 Grad, DN/OD 90/75 mit 87 Grad sowie DN 90/90 mit 87 Grad. Ein Doppelabzweig ist als DN/OD 90/90/90 mit 87 Grad bezeichnet. Diese Angaben helfen, das Formteil an den vorhandenen Rohrmaßen und der geplanten Richtung auszurichten.

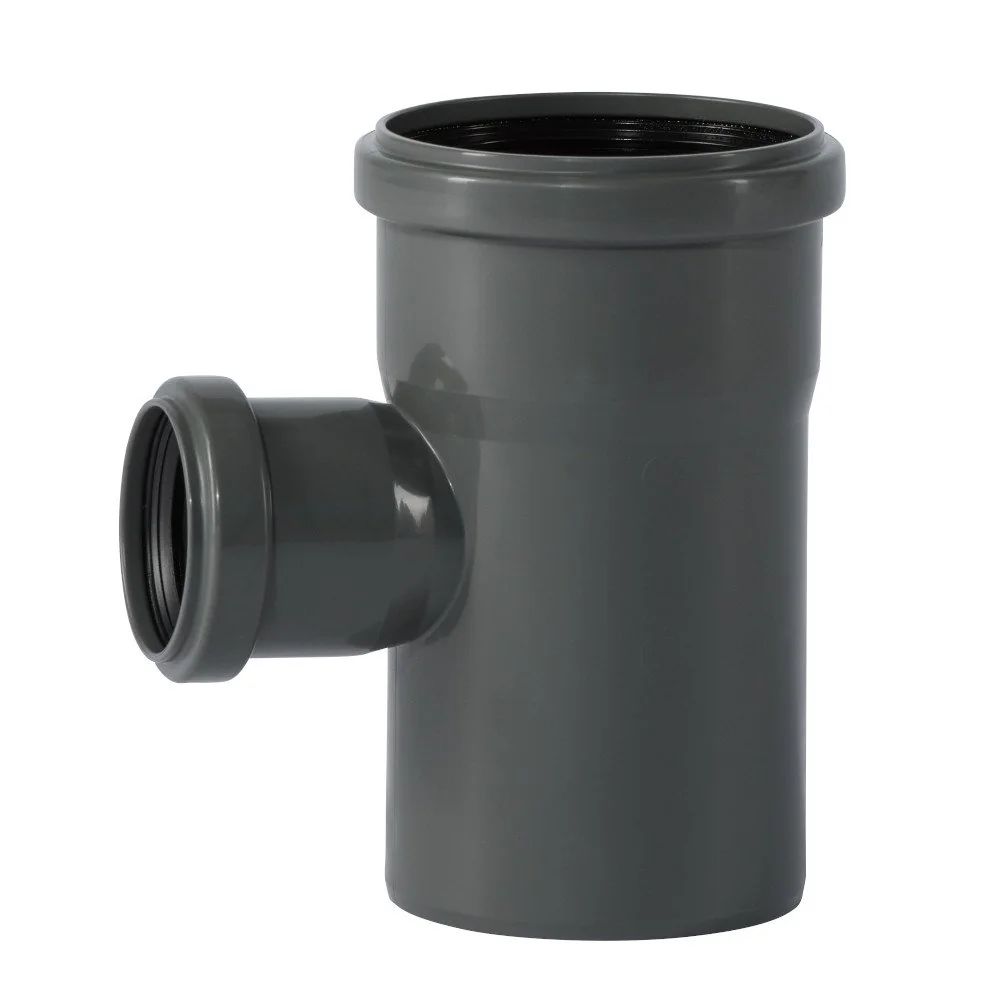

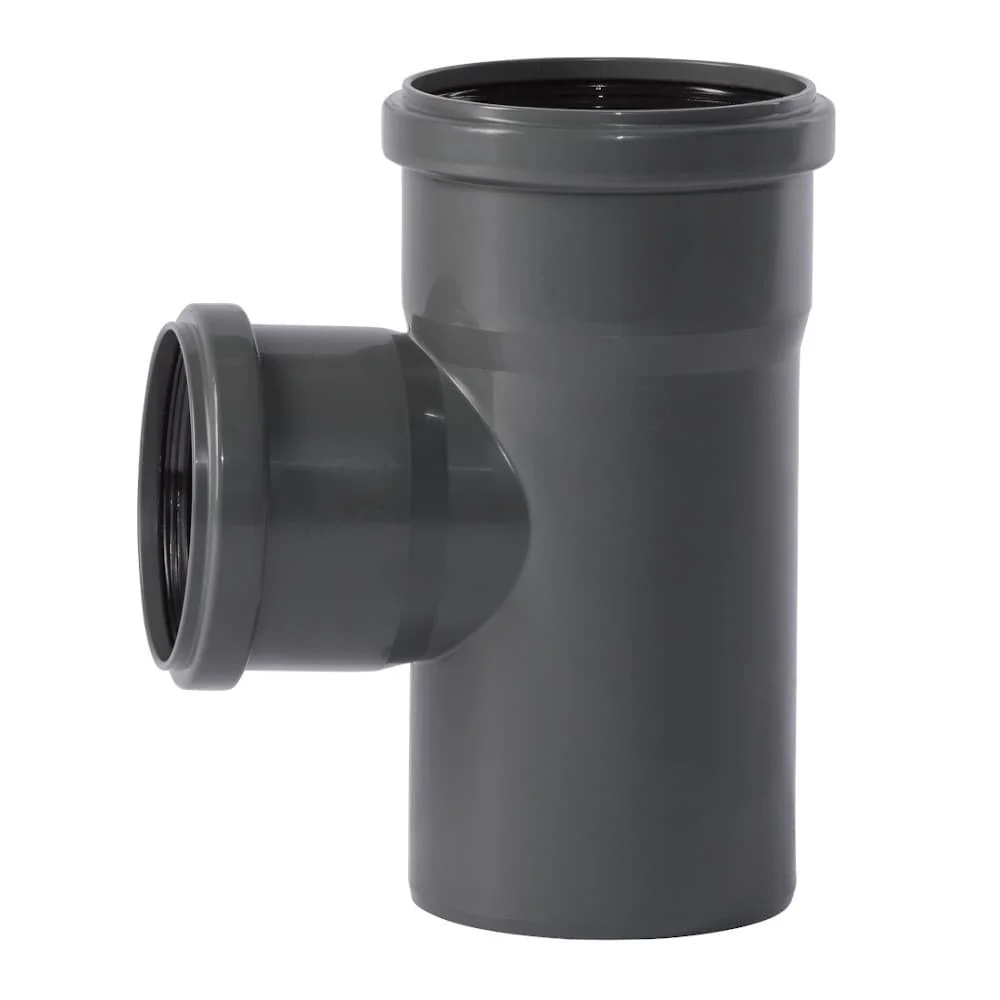

Der HT Abzweig DN 90/50 mit 87 Grad wird mit Polypropylen (PP), einer 3-fach Dichtlippe und einer Steckverbindung beschrieben. Andere Abzweige werden als Kunststoffrohr-Abzweig oder HT Abzweig geführt. Für Schmutzwasser-, Regenwasser- und Lüftungsleitungen nennt die Produktbeschreibung des DN 90/50-Abzweigs entsprechende Anwendungsbereiche; allgemeine Aussagen über alle Varianten lassen sich daraus nicht ableiten.
Übergänge, Muffen und Verschlüsse

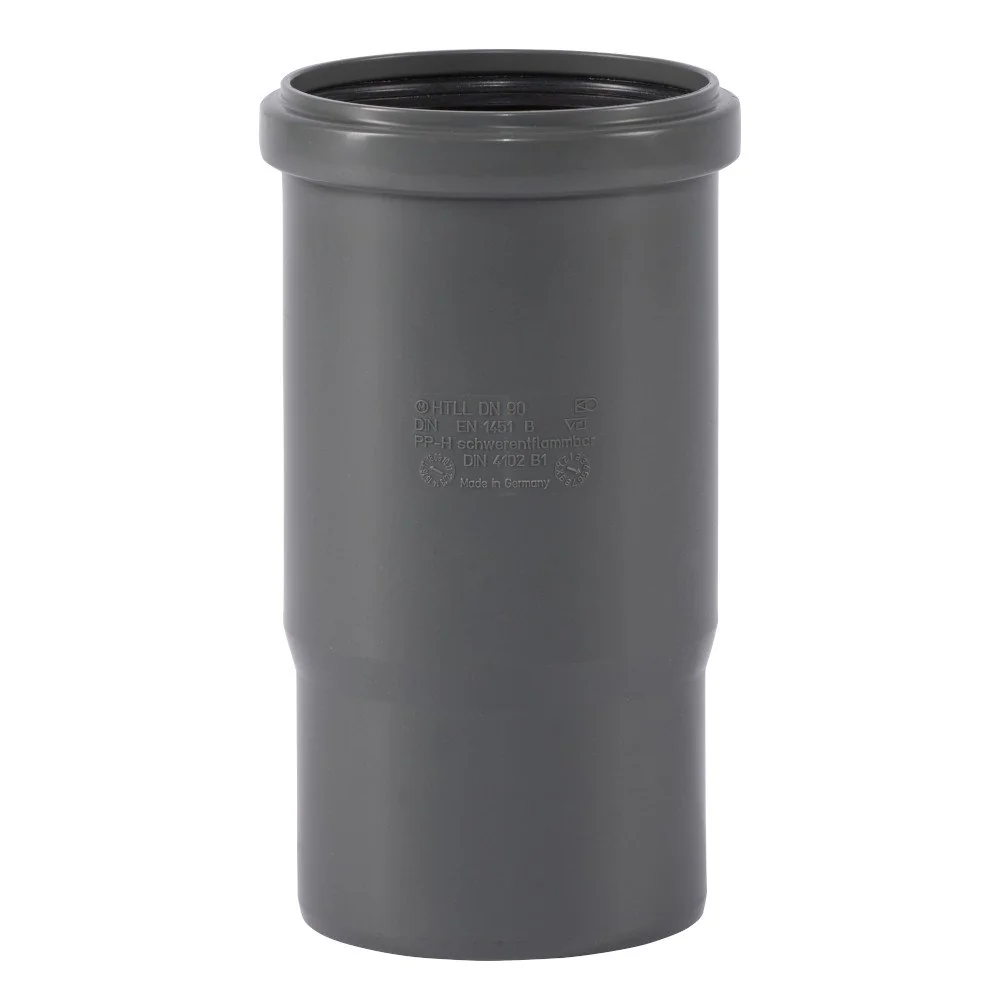

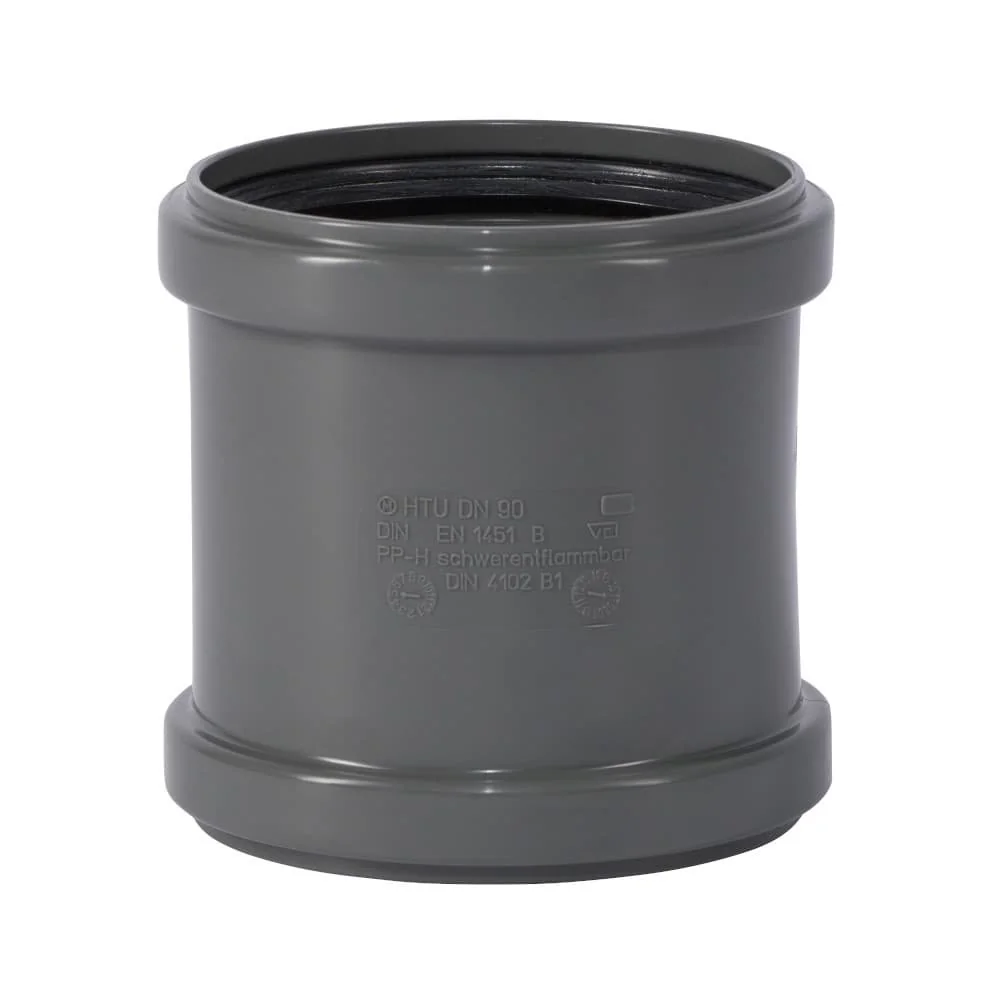

Bei der Verbindung vorhandener Rohrenden unterscheiden die Namen mehrere Formteile. Die HTsafeL Langmuffe DN/OD 90 ist als HT-Rohrverbindungsstück beschrieben. Die Überschiebmuffe DN/OD 90 trägt die Bezeichnung HTsafeU und wird zur Verbindung von HT-Rohren beschrieben. Die Doppelmuffe HTsafeMM DN/OD 90 nennt zwei Muffen in ihrer Bauform. Diese drei Begriffe stehen für unterschiedliche Verbindungsteile; die konkrete Länge und der Platz an der Verbindung entscheiden über die passende Variante.

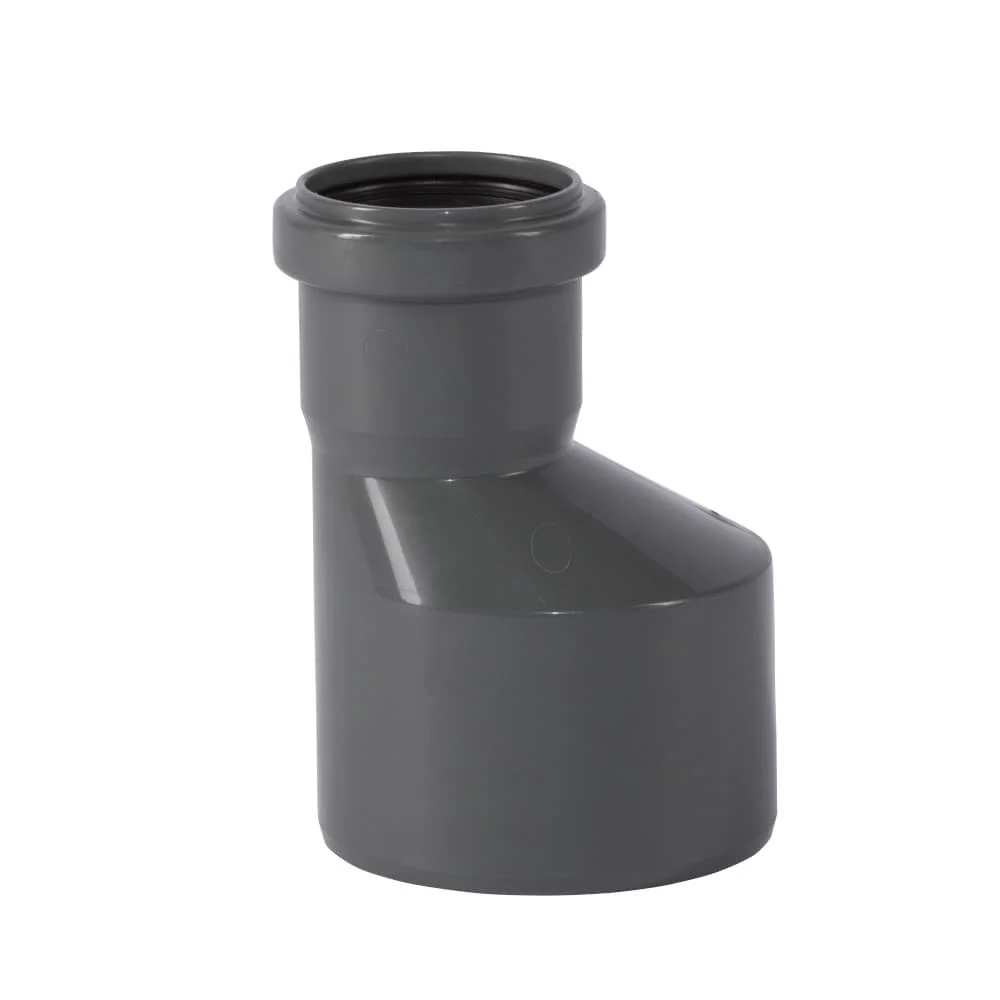

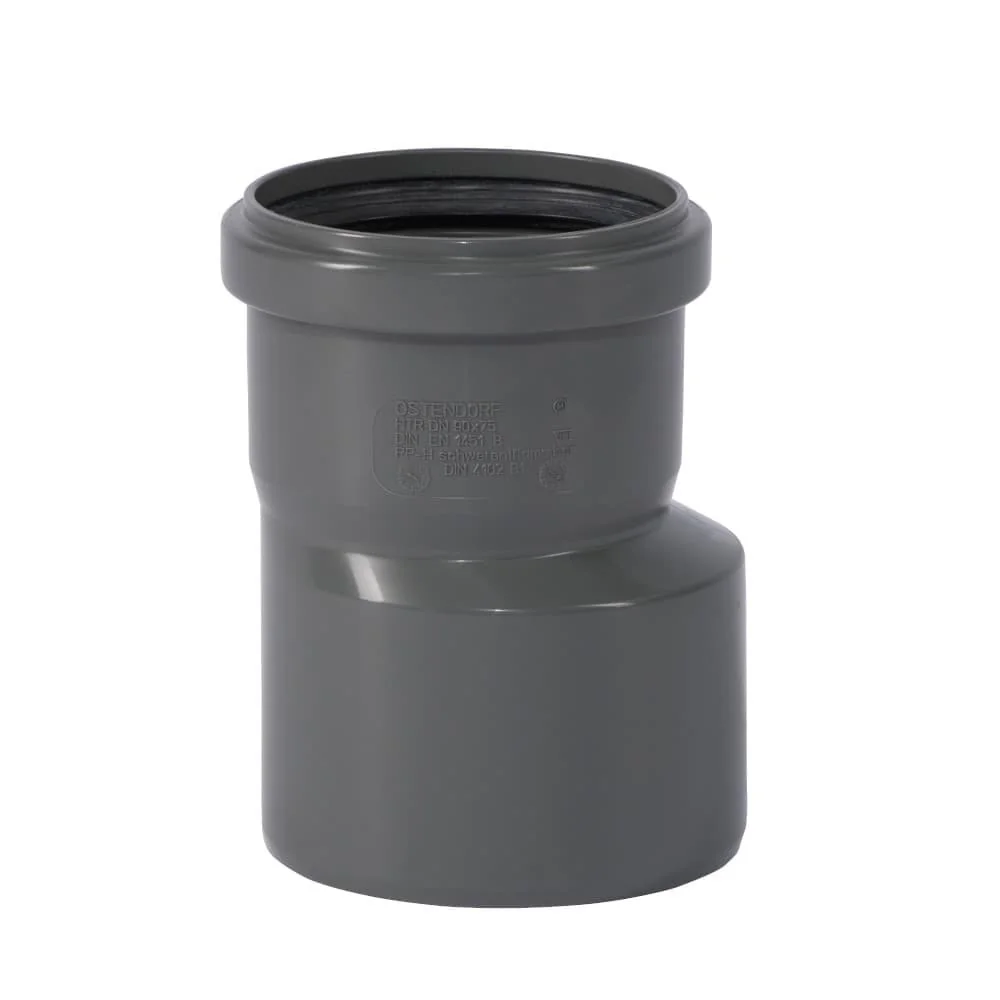

Reduktionen führen von DN/OD 90 auf ein kleineres angegebenes Maß: vertreten sind 90/75 und 90/50. Die Variante DN 90/50 ist ausdrücklich als kurze Ausführung bezeichnet; HTsafeR wird mit DN/OD 90/50 und DN/OD 90/75 angeboten. Für einen Abschluss ist der HTsafeM Muffenstopfen DN/OD 90 mit dem Begriff Muffenstopfen im Namen gelistet. Ein Reinigungsrohr DN 90 wird als HT Abflussrohr und Revisionsrohr bezeichnet.
Dichtungen und Montagezubehör

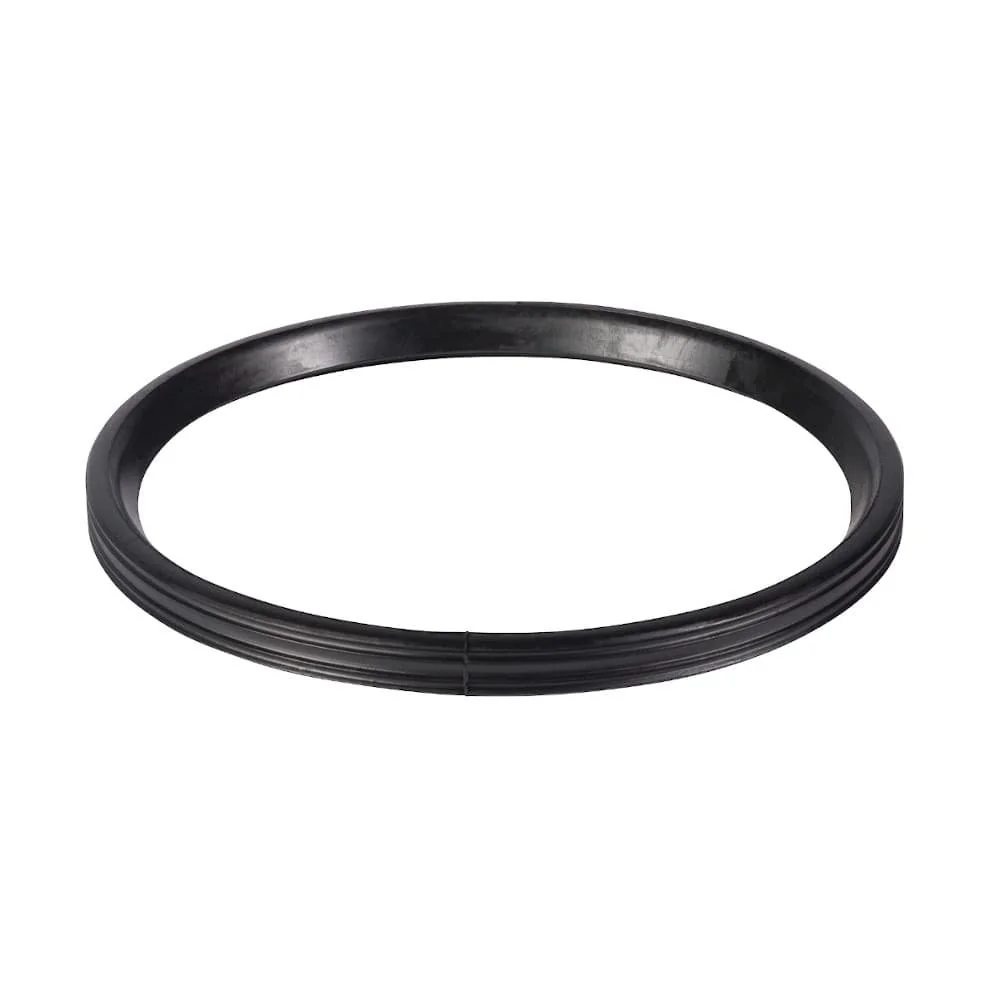

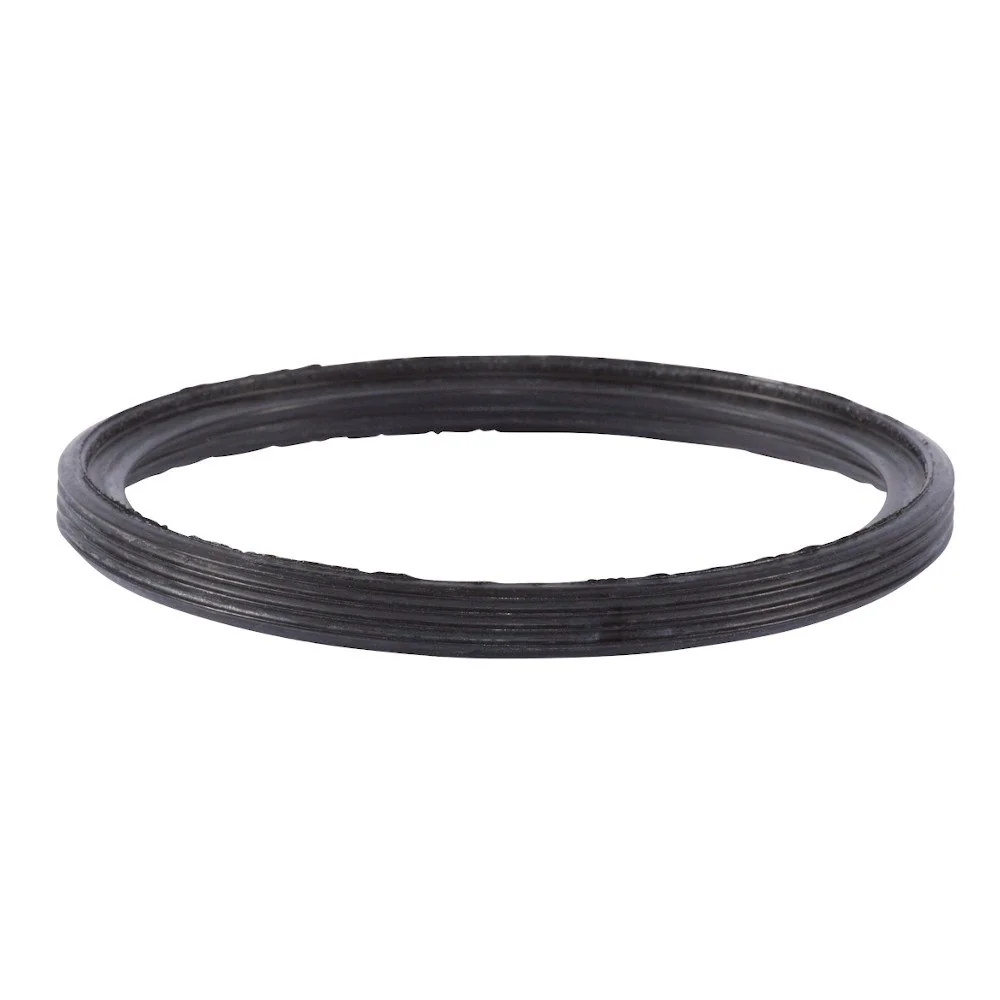

Eine ölbeständige NBR-Dichtung DN 90 ist ausdrücklich für Hausentwässerung und HT-Rohr bezeichnet. In den Produktangaben stehen NBR und die Ölbeständigkeit; damit unterscheidet sie sich von den Rohr- und Formteilen durch ihre Funktion als Dichtung. Beim Ersatzteil ist die Bezeichnung Ersatzlippendichtring DN/OD 90 (HT/Skolan Safe) verfügbar. Für die Zuordnung zählen deshalb Nennweite und die im Namen genannte Systemangabe.
Als Montagezubehör ist ein KG Rohr Gleitmittel mit 1000 ml und dem Zusatz Montage gelistet. Die Bezeichnung grenzt dieses Zubehör von Rohren, Bögen und Dichtungen ab. Bei der Zusammenstellung sollte die Dichtung zum Rohrsystem und das Formteil zu den angegebenen Maßen passen.
Zusammenstellung für eine Hausentwässerung
Beginnen Sie mit dem Rohrverlauf und notieren Sie die Maße an jedem Anschluss. Gerade Stücke werden nach Länge gewählt: 150, 500, 750, 1000, 1500 oder 2000 mm sind in den Produktangaben dieser Kategorie zu finden. Für Richtungswechsel stehen die genannten Winkel zur Auswahl. Für seitliche Anschlüsse geben 90/50, 90/75 oder 90/90 die Kombination der Nennmaße an.
Danach lassen sich Verbindungs- und Abschlussformteile einordnen: Langmuffe, Überschiebmuffe oder Doppelmuffe für Rohrverbindungen, Reduktion für den Übergang von 90 auf 75 oder 50, Muffenstopfen als Abschluss sowie Reinigungsrohr beziehungsweise Revisionsrohr für den in der Bezeichnung genannten Zweck. Eine Dichtung DN 90 ergänzt die Teile, wenn die Zuordnung zu HT-Rohr und System passt. Die Reihenfolge hält Rohrmaß, Winkel, Bauform und Zubehör getrennt voneinander.
Weitere Nennweiten im System
Wenn der Leitungsverlauf eine andere Nennweite verlangt, führen die Nachbarkategorien zu DN/OD 50, DN/OD 75, DN/OD 110 und DN/OD 160. Sie ordnen die Größen neben DN/OD 90 ein und helfen, die Nennweite des gesamten Leitungsverlaufs konsistent zu halten.
FAQ zu DN/OD 90
Was bedeutet DN/OD 90 bei diesen Produkten?
Die Kategoriebezeichnung und die Produktnamen verwenden DN/OD 90 beziehungsweise DN 90 als Nennweitenangabe. Die Zahl 90 steht in den Rohr- und Formteilnamen; die genaue Kombination wird zusätzlich als 90/50, 90/75 oder 90/90/90 angegeben.
Welche Längen gibt es bei geraden Rohren?
In den Produktangaben stehen HTsafeEM-Rohre mit 150 mm, 750 mm, 1000 mm, 1500 mm und 2000 mm. Für ein HT Rohr DN 90 ist außerdem eine Länge von 500 mm beschrieben. Die Länge ist deshalb neben der Nennweite ein eigenes Auswahlkriterium.
Wann wird ein Bogen statt eines Abzweigs gewählt?
Bögen werden in dieser Kategorie über einen Winkel wie 15, 30, 45, 67 oder 90 Grad bezeichnet. Abzweige nennen zusätzlich zwei oder drei Anschlussmaße, etwa 90/50, 90/75 oder 90/90/90. Die Bauform richtet sich somit danach, ob nur die Richtung wechselt oder ein zusätzlicher Anschluss vorgesehen ist.
Worin unterscheiden sich 90/50 und 90/75?
Beide Bezeichnungen nennen DN/OD 90 zusammen mit einem kleineren Maß. Bei 90/50 ist das zweite Maß 50, bei 90/75 ist es 75. Reduktionen und Abzweige mit diesen Angaben sind daher nach dem benötigten kleineren Anschlussmaß zu unterscheiden.
Welche Muffen und Dichtungen sind aufgeführt?
Aufgeführt sind die HTsafeL Langmuffe, die HTsafeU Überschiebmuffe, die HTsafeMM Doppelmuffe und der HTsafeM Muffenstopfen in DN/OD 90. Ergänzend gibt es eine ölbeständige NBR-Dichtung DN 90 sowie einen Ersatzlippendichtring DN/OD 90 mit der Systemangabe HT/Skolan Safe.
